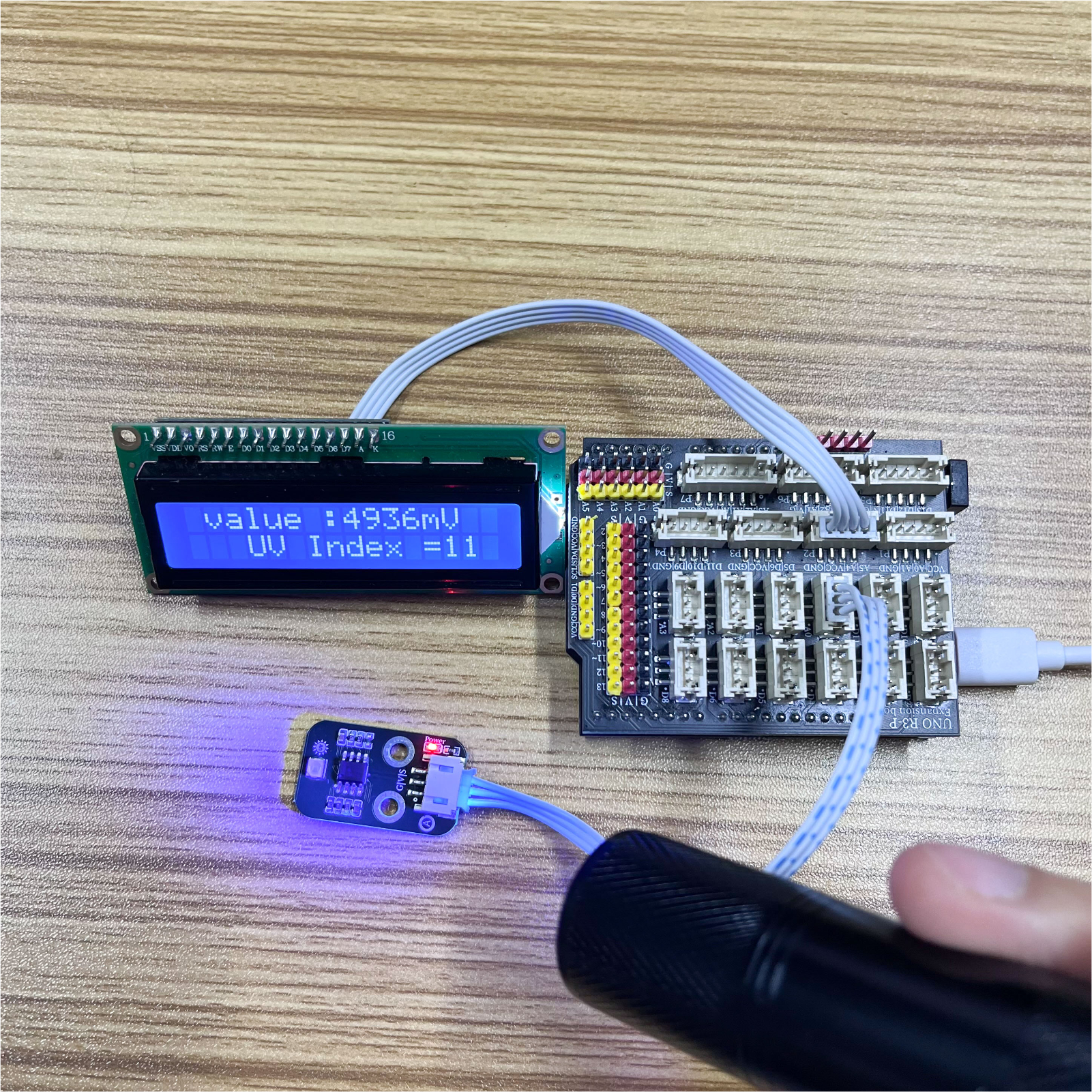

器件连接好线之后，将上述程序烧录到UNO-R3PRO开发板之后，接通电源。打开串口监视器，波特率设置为9600。程序使用一个简单的滤波算法来采集和处理传感器的模拟输出值。具体地说，程序通过运行1024次循环，每次循环读取A0引脚的模拟数值，并将其累加到一个总和变量中。循环结束后，将累加的结果除以1024，得到平均值vout。接着，通过一系列的数学计算，将平均值转换为传感器的光电流输出电压（以毫伏为单位），并将结果打印到串口监视器中。也可用通过LCD1602液晶显示屏输出光电流输出电压（以毫伏为单位），通过这个过程，程序实现了测量紫外线光的强度，并将其转换为相应的紫外线等级。

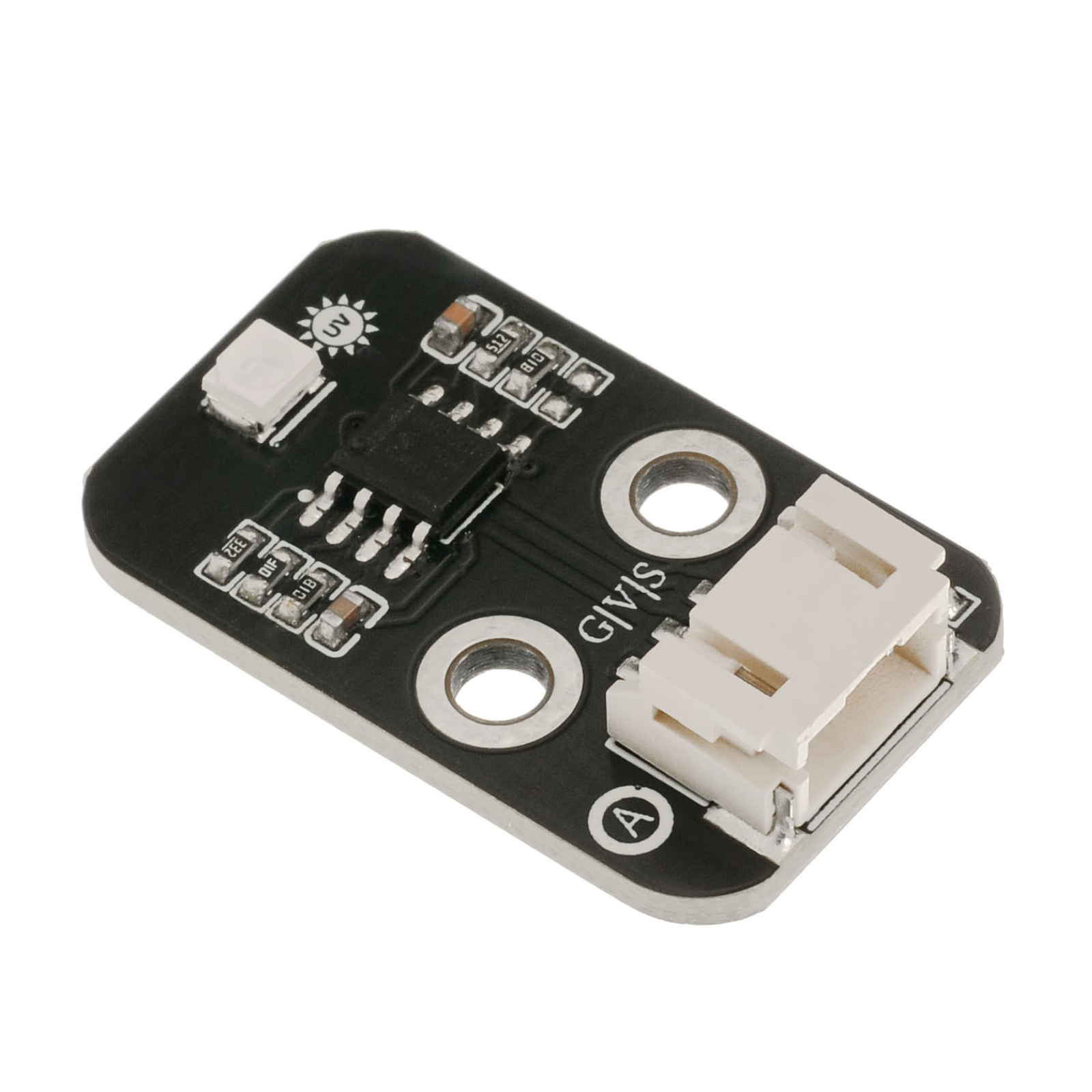

HS-S03P紫外线传感器
1、介绍 点这里回到目录
特点：1.尺寸小 ：11mm×27mm
2.功耗低：供电电压2.5V～5V，工作电流是微安级
3.线性好
4.灵敏度高
5.高稳定性
6.检测范围宽：240nm-370nm
7.大角度：130度
8.肖特基种类的光敏二极管，适用于光电模式
典型应用：紫外线测试仪，紫外线手表，户外运动设备，手机移动电话等
本产品能用到行动电话领域的规格。并有直接对应紫外线指数(UV INDEX)的线性电流。
资料链接：https://pan.baidu.com/s/1pJvdC5l
学习链接1：https://zhuanlan.zhihu.com/p/641537240
学习链接2：https://blog.csdn.net/UbiBots/article/details/52558287
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

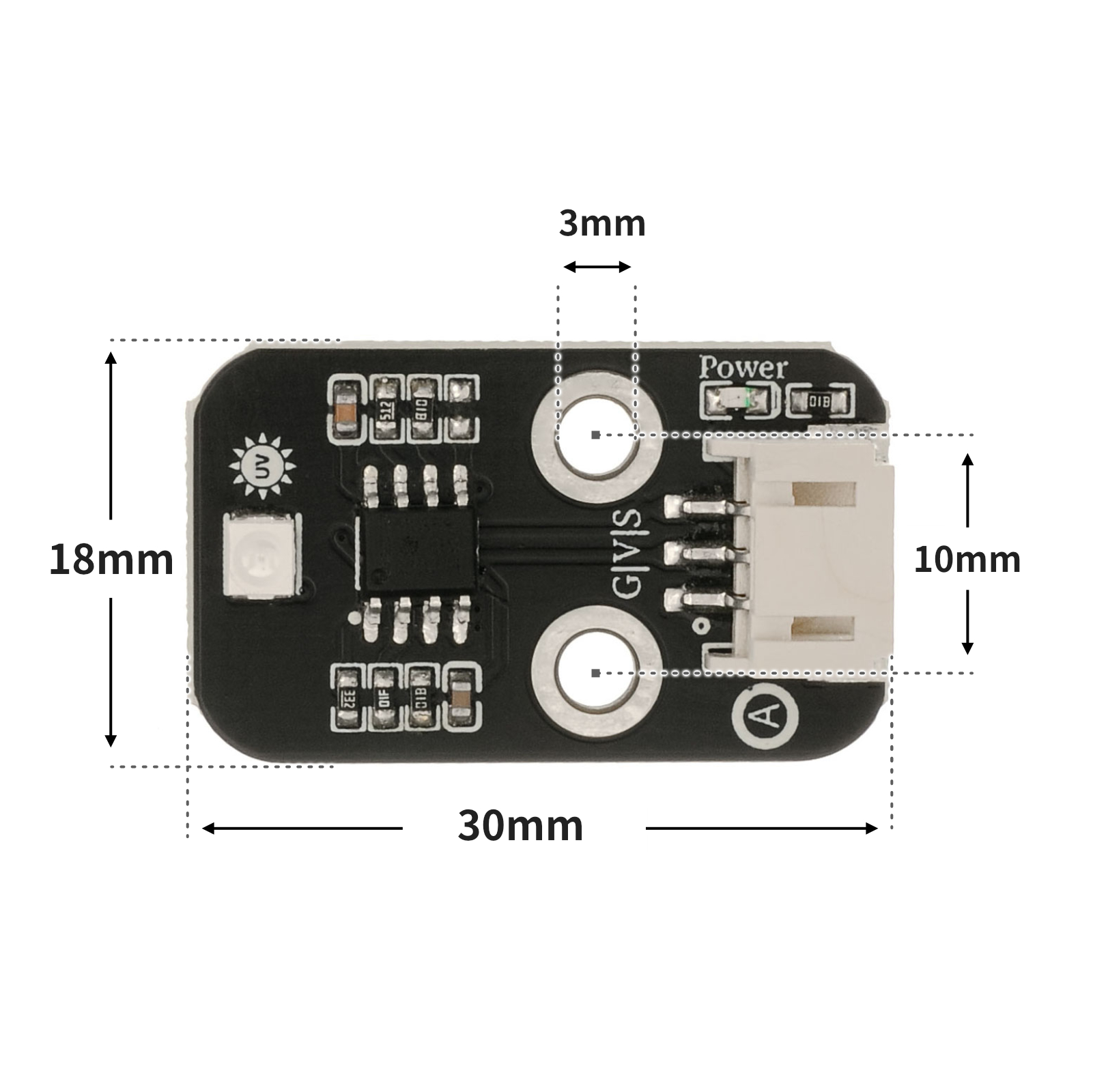

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <Wire.h>
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C mylcd(0x27,16,2);
int sensorValue;//传感器输出的数据包
long sum = 0;//由于测试中发现数据会溢出，就用了long，long目前还未溢出过
int vout = 0;//由于通信中输出的是整一串数据包，所以需要翻译，vout是处理好的数据，也就是CJMCU-GUVA-S12SD传感器光电流的输出电压
int uv = 0;//紫外线等级
void setup(){
Serial.begin(9600);//CJMCU-GUVA-S12SD的波特率为9600
mylcd.init();
mylcd.backlight();
}
void loop()
{
sensorValue = 0;
sum = 0;
for(int i = 0 ; i < 1024 ; i++ )//这里我用的是最简单的filter算法
{
sensorValue = analogRead(A0);
sum = sensorValue + sum;
delay(2);
}
vout = sum >> 10;//开始数据处理
vout = vout * 4980.0 / 1024;
Serial.print("The Photocurrent value : ");
Serial.print(vout);
Serial.println("mV");
if(vout < 50){ //查表，把得到的光电流值转换成紫外线等级
uv = 0;
}
else if(vout < 227){
uv = 1;
}
else if(vout < 318){
uv = 2;
}
else if(vout < 408){
uv = 3;
}
else if(vout < 503){
uv = 4;
}
else if(vout < 606){
uv = 5;
}
else if(vout < 696){
uv = 6;
}
else if(vout < 795){
uv = 7;
}
else if(vout < 881){
uv = 8;
}
else if(vout < 976){
uv = 9;
}
else if(vout < 1079){
uv = 10;
}
else{
uv = 11;
}
delay(20);
Serial.print("UV Index = ");
Serial.println(uv);
mylcd.clear();
mylcd.setCursor(0, 0);
mylcd.print(String(" value :") + String(vout) + String("mV"));
mylcd.setCursor(0, 1);
mylcd.print(String(" UV Index =") + String(uv));
}

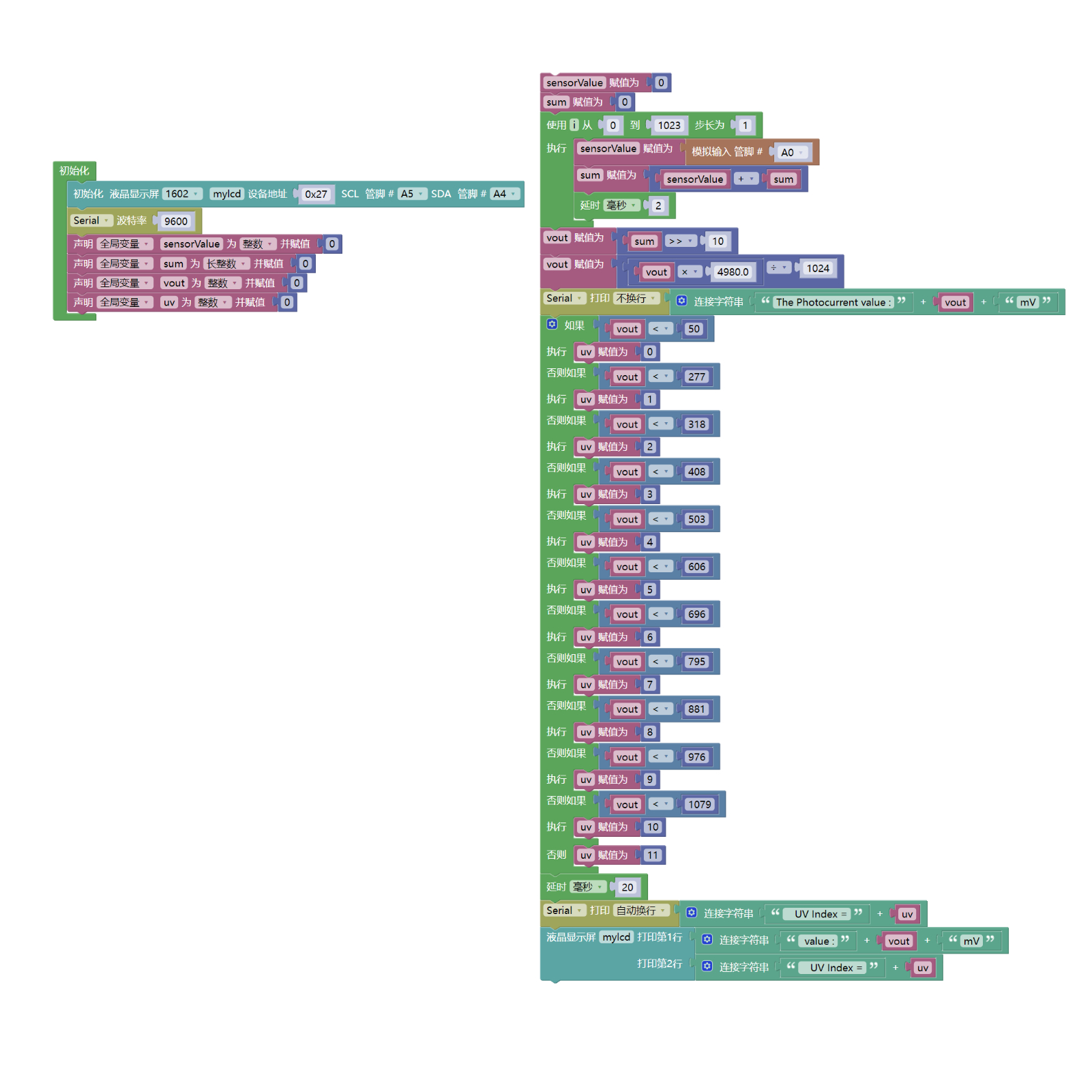

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 P 扩展板 *1
- USB type-c 数据线 *1
- LCD1602液晶显示屏（HS-F21P）*1
- 紫外线传感器（HS-S03P）*1
- PH2.0 3P双头端子线和PH2.0 4P双头端子线 *1 或 PH2.0 3P端子转杜邦线和PH2.0 4P端子转杜邦线 *1
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
