HS-S67-P 电导开关模块
1、介绍 点这里回到目录
电导开关是一个可以用来检测物体是否具有导电性的电子模块。最大检测对象10兆欧，既可以检测硬币，导线，金属等良导体，也可以检测人体，水果，植物等不良导体。通过触摸电导开关的正负极，可以改变模块的输出状态，制作各类互动交互作品，诸如水果钢琴，音乐风铃等有趣的应用，也可以应用在各类互动游戏中，作为任务执行的关键动作，像密室逃生中的携手同心等等。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
void setup(){
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//有源蜂鸣器模块接UNO开发板D9，电导开关模块接UNO开发板D4；
//电导开关模块在连接到导体时，会产生一个高电平（1），使蜂鸣器响起；
//当未检测到导体连接时，蜂鸣器不响。
if (digitalRead(4) == 1) {
digitalWrite(9,HIGH);
Serial.println(String("导体连接：") + String(digitalRead(4)));
} else if (digitalRead(4) == 0) {
Serial.println(String("断开：") + String(digitalRead(4)));
digitalWrite(9,LOW);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

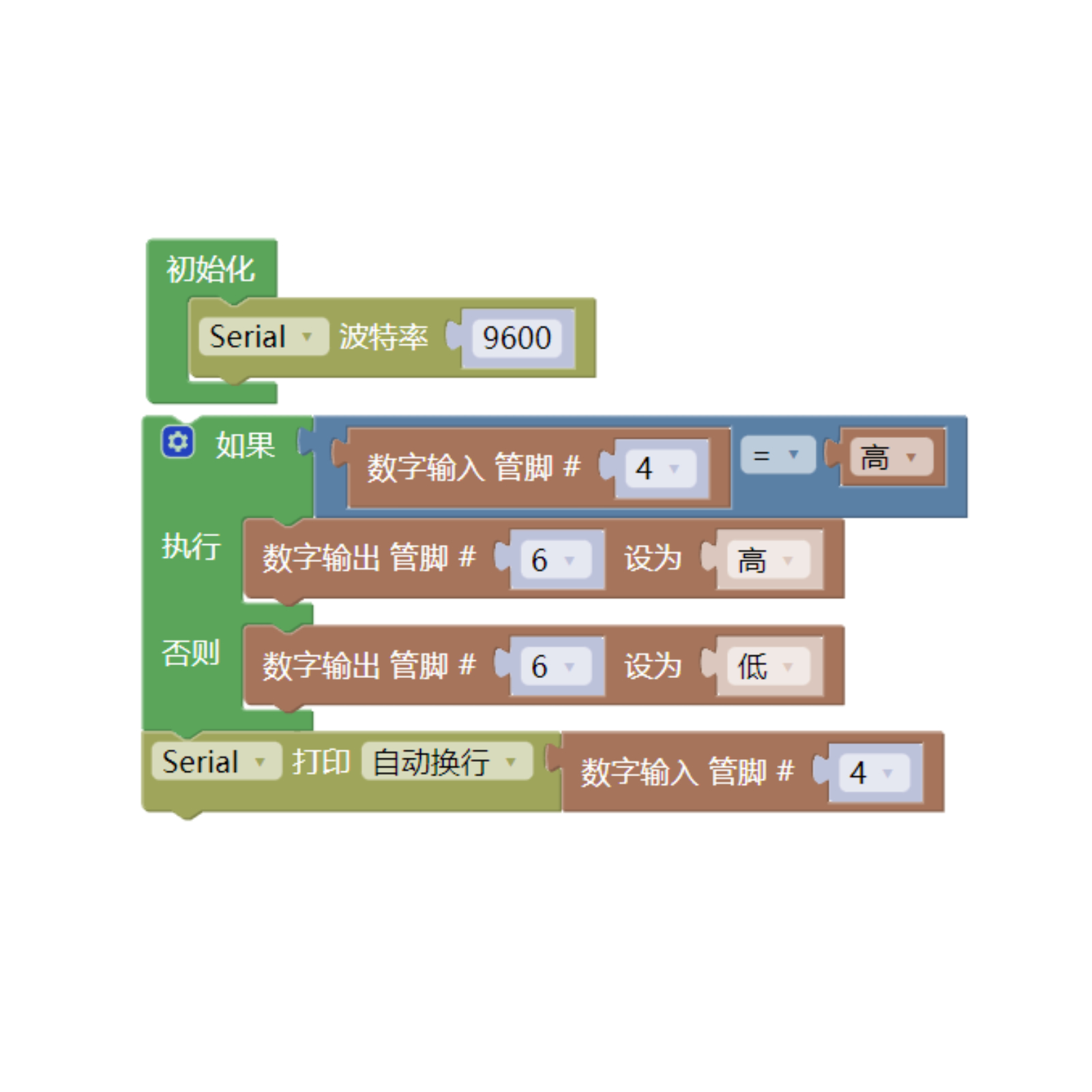

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 有源蜂鸣器模块（HS-F07P）*1
- 电导开关模块（HS-67P）*1
- PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

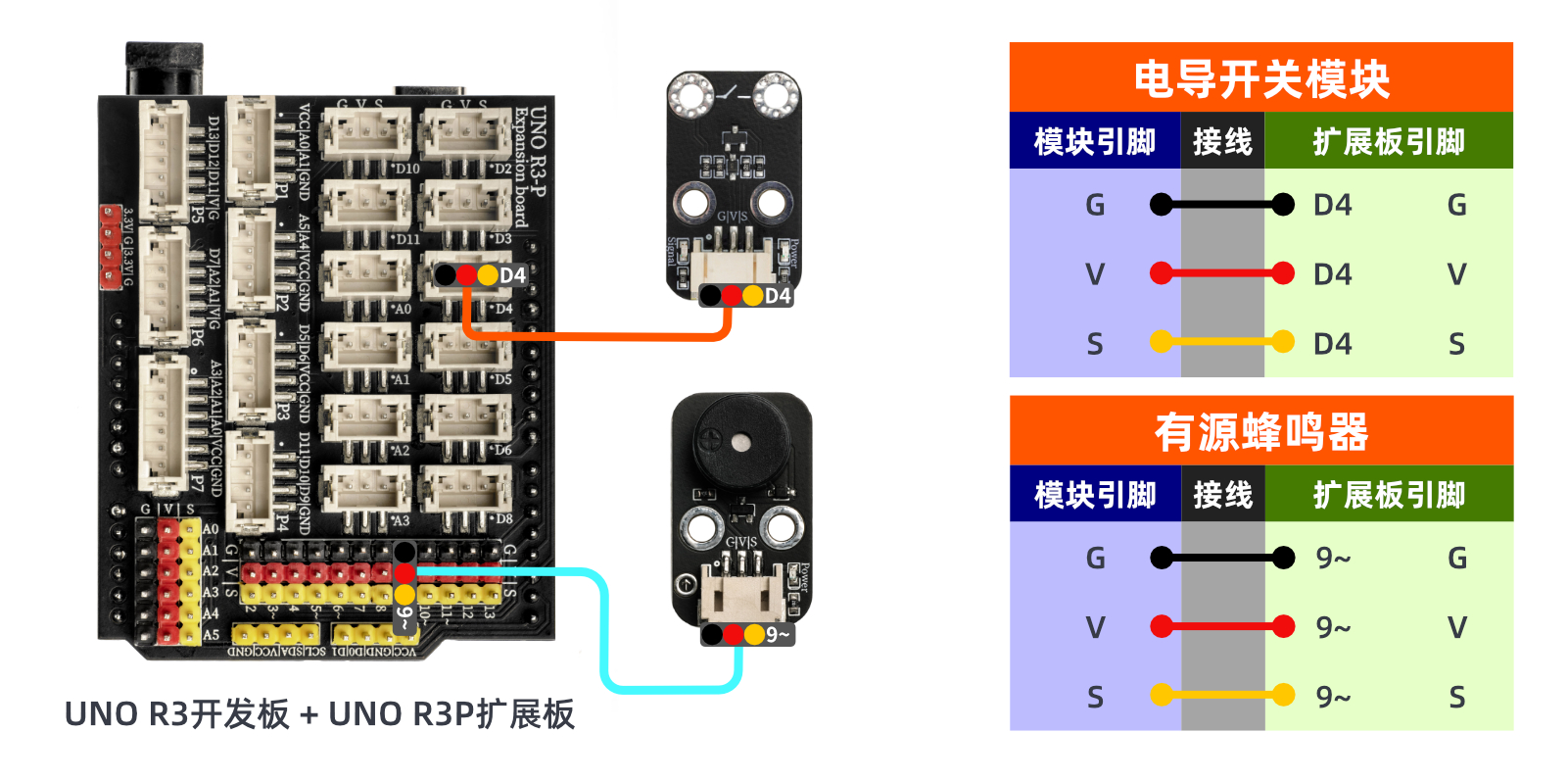

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

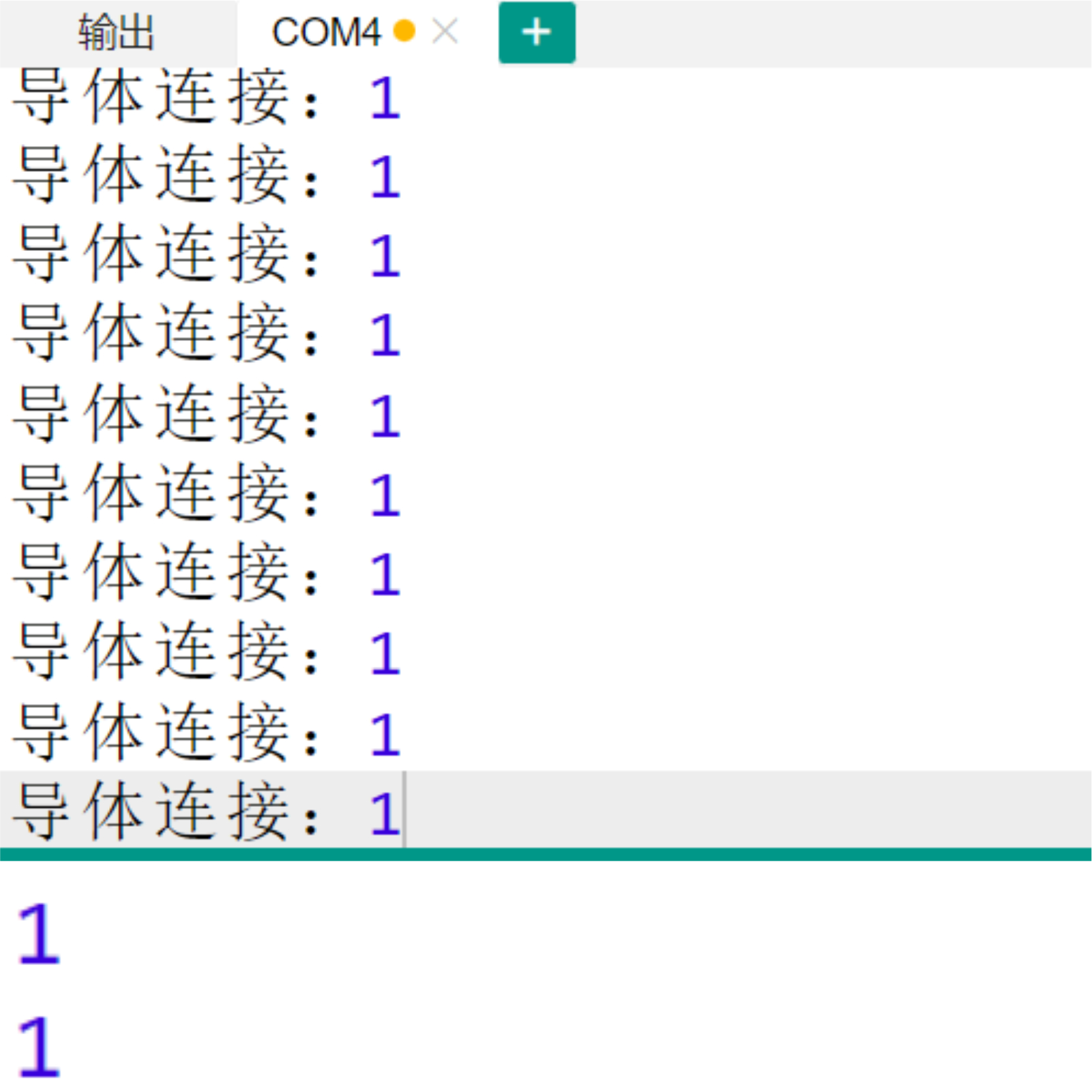

9、测试结论 点这里回到目录

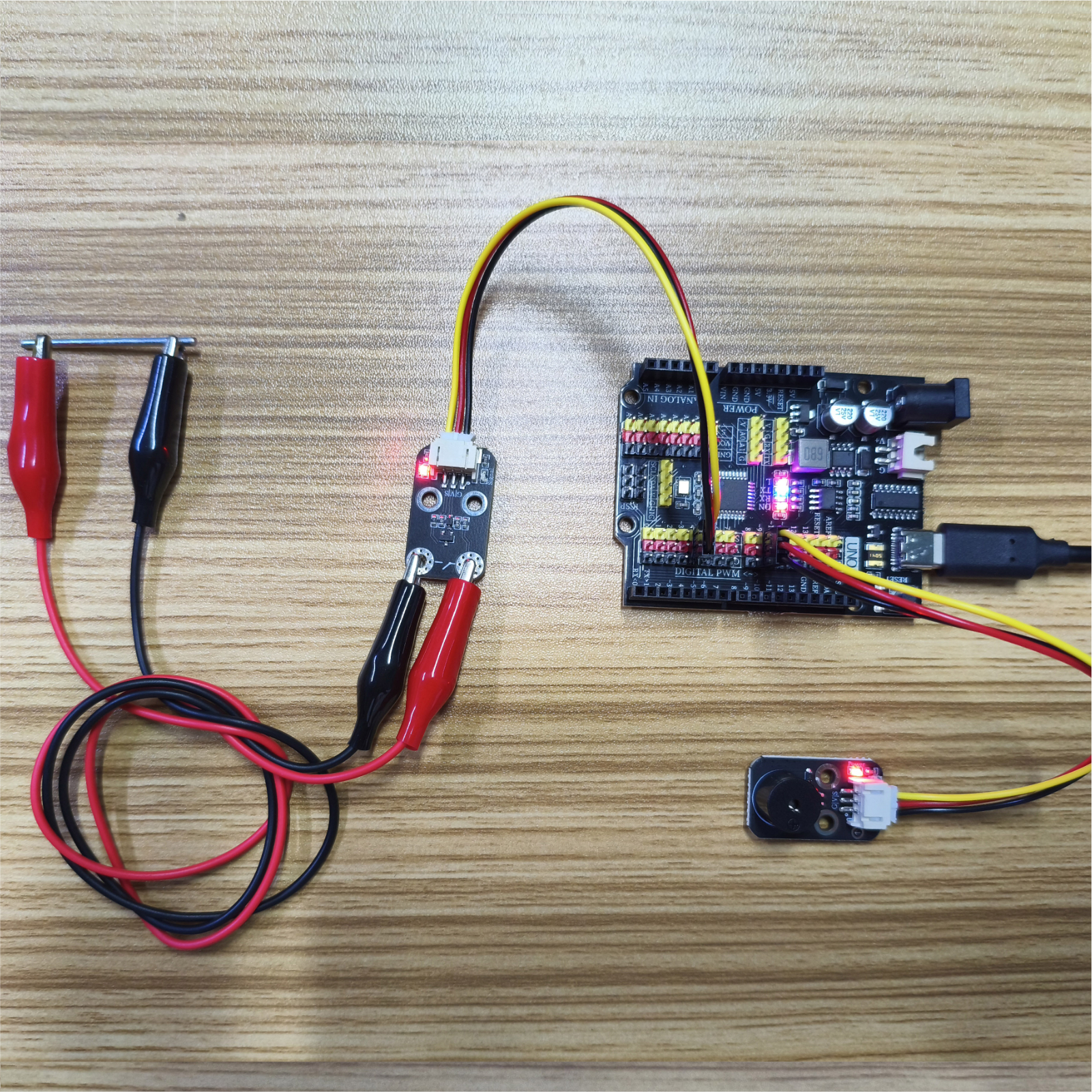

将器件连接好线之后，上传程序到Arduino UNO 开发板之后，将会发现当电导开关模块连接到导体时，蜂鸣器会随之响起；反之，蜂鸣器不响。
