产品简介：
智能晾衣架是一款由HS-KEY1-P按键开关模块 、HS-S26P温湿度传感器 、 HS-S09P 雨滴传感器 、 HS-F19P OLED显示屏 、 HC-05蓝牙模块等配件组合而成的智能套件。本款套件可实现：实现手动与自动收衣晾衣 ，可以选择Hand Switch手动模式晾衣与收衣，或者按住Cut键切换自动模式，当雨滴传感器B板感应到水滴，晾衣架会自动收衣，雨滴传感器B板擦干晾衣架自动伸出继续晾衣。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

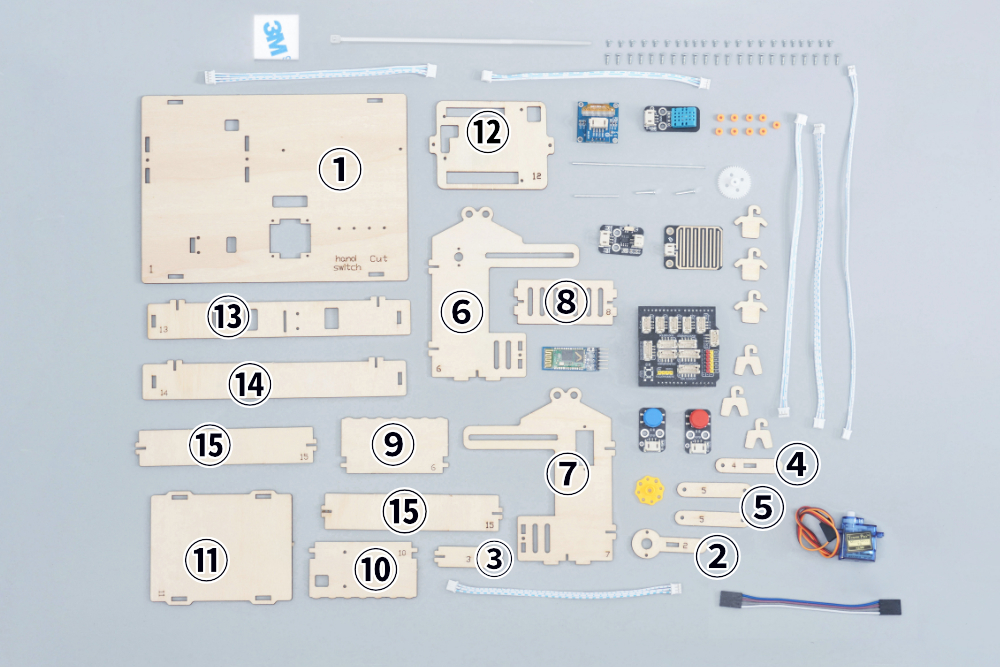

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。注意：蓝牙模块与4P母对母线和双面胶自备。
STEP：2
把HS-UNO-EXP2扩展板插入UNO-R3开发板上，注意HS-UNO-EXP2和UNO-R3的朝向。
STEP：3

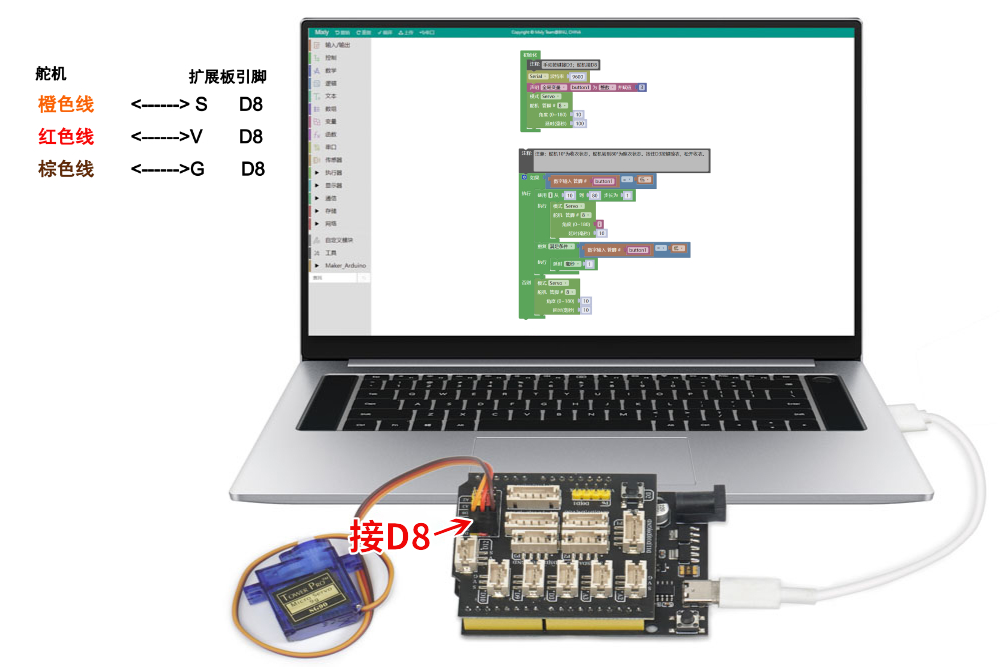

首先参照【接线示意图】把舵机插入HS-UNO-EXP2扩展板上的【D8】接口上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上使舵机归位到初始化角度再断电安装舵机。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4
首先把两条20cm3P双头端子线分别插入HS-S09P 雨滴传感器A板上和HS-S26P温湿度传感器模块上，然后把25cm的2P双头端子线插入 雨滴传感器A板上的另一端，再然后把15cm4P双头端子线插入HS-F19P OLED显示屏模块上，最后把两条10cm3P双头端子线分别插入两个HS-KEY1-P按键开关模块上。注意：使用小刀时请小心，做好安全防范，孩子务必在大人的陪同下使用小刀。

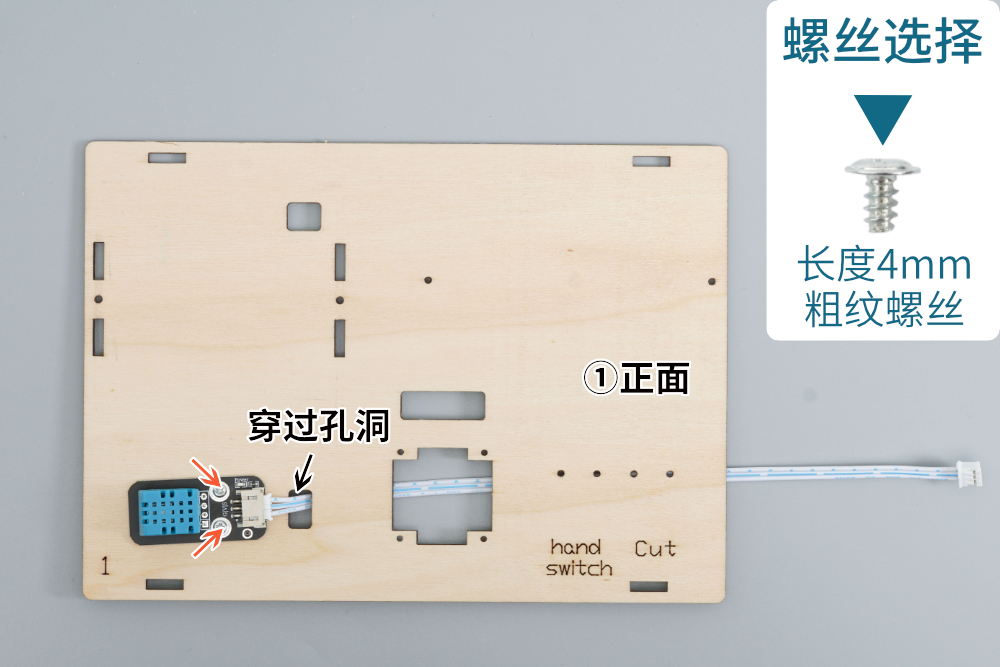

STEP：5
首先把温湿度传感器双头端子线穿过①号板的孔洞，然后用4mm粗纹螺丝把温湿度传感器安装在①号板正面。
STEP：6
首先把温湿度传感器双头端子线穿过①号板的另一个孔洞，然后用4mm粗纹螺丝把两个按键开关模块安装在①号板上。
STEP：7
用4mm粗纹螺丝把OLED显示屏安装在①号板反面。注意：拧螺丝时需要用点力。

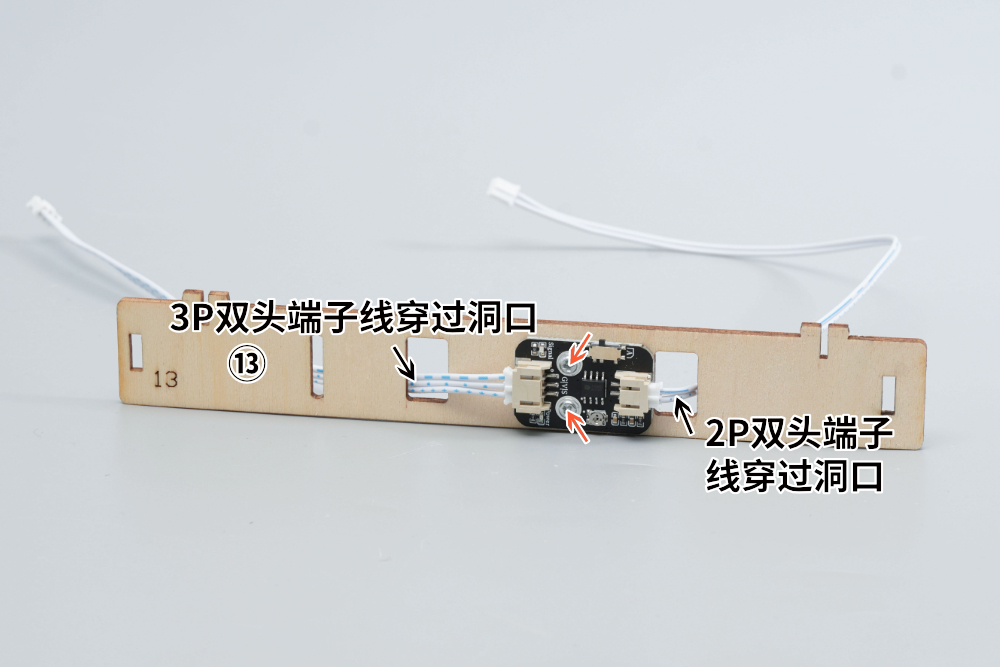

STEP：8
首先把雨滴传感器A板的3P双头端子线穿过⑬号板左边的孔洞，然后把雨滴传感器A板的2P双头端子线穿过⑬号板右边的孔洞，最后用4mm粗纹螺丝把雨滴传感器A板安装在⑬号板上。

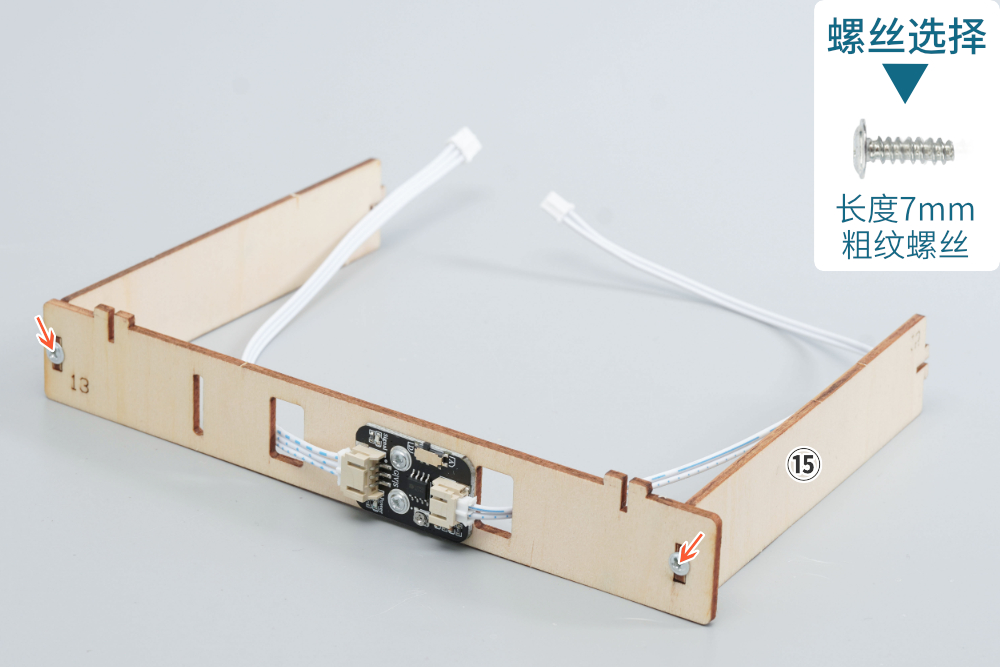

STEP：9
用7mm粗纹螺丝把两块⑮号板安装在⑬号板上。
STEP：10

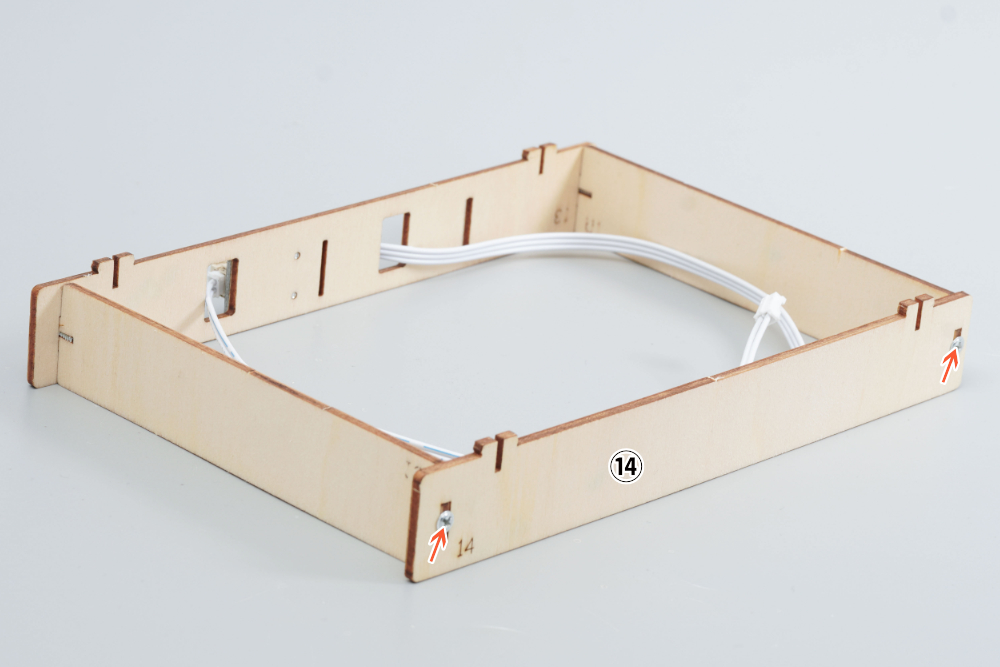

用7mm粗纹螺丝把⑭号板安装在两块⑮号板上。

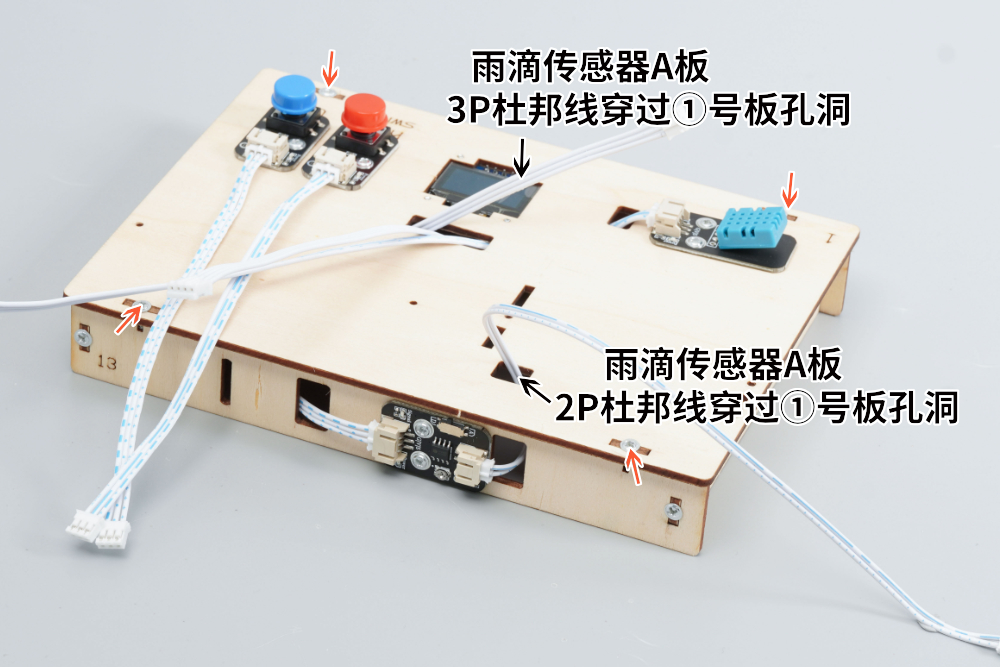

STEP：11
用7mm粗纹螺丝把①号板安装在⑬、⑭、⑮号板上。

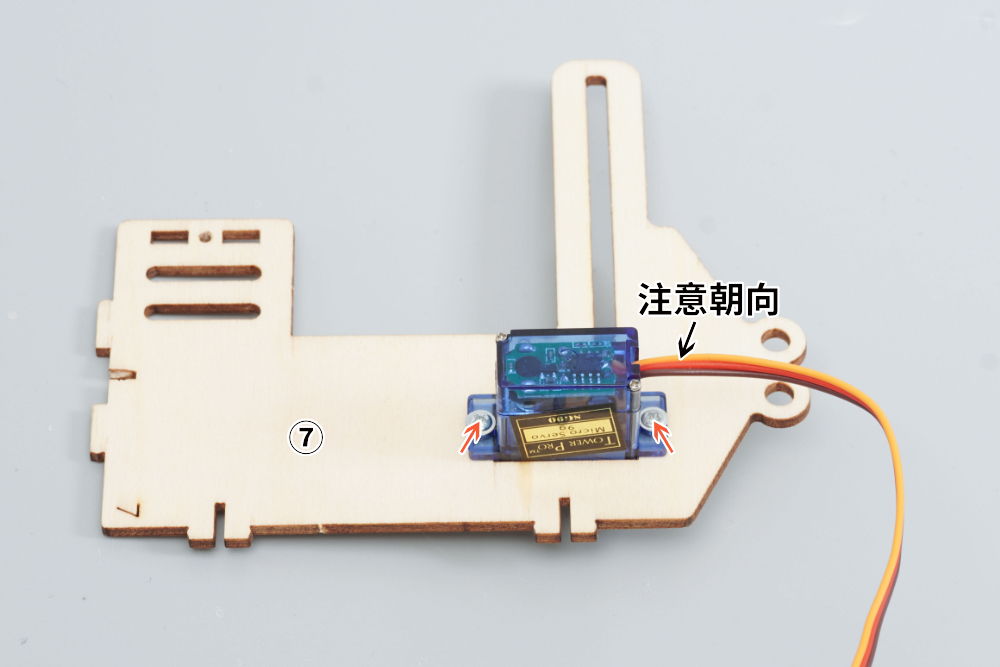

STEP：12
用7mm粗纹螺丝把舵机安装在⑦号板上。
STEP：13

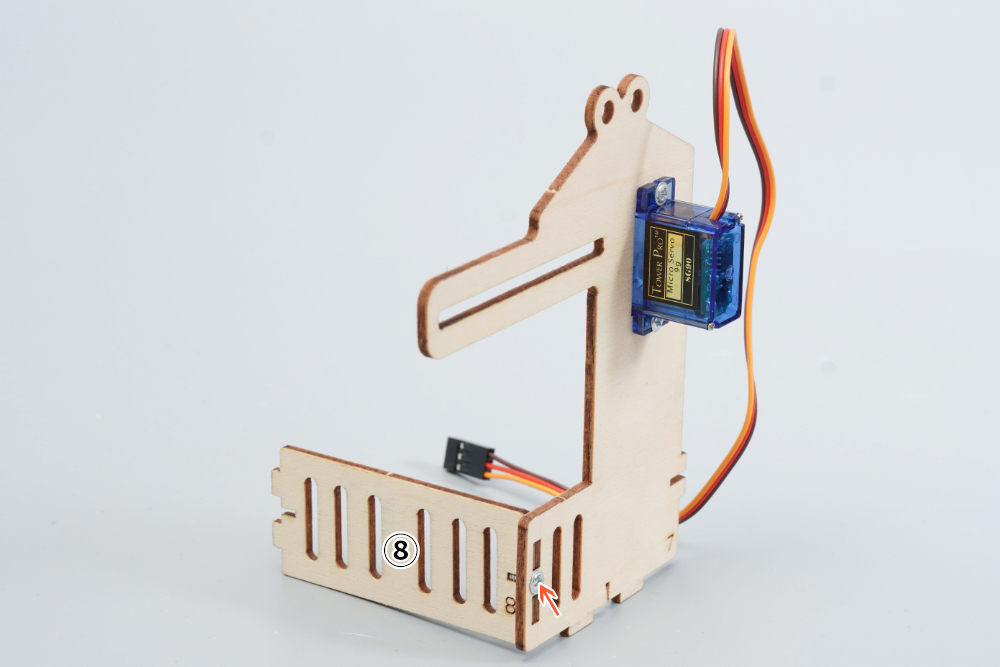

用7mm粗纹螺丝把⑧号板安装在⑦号板上。
STEP：14

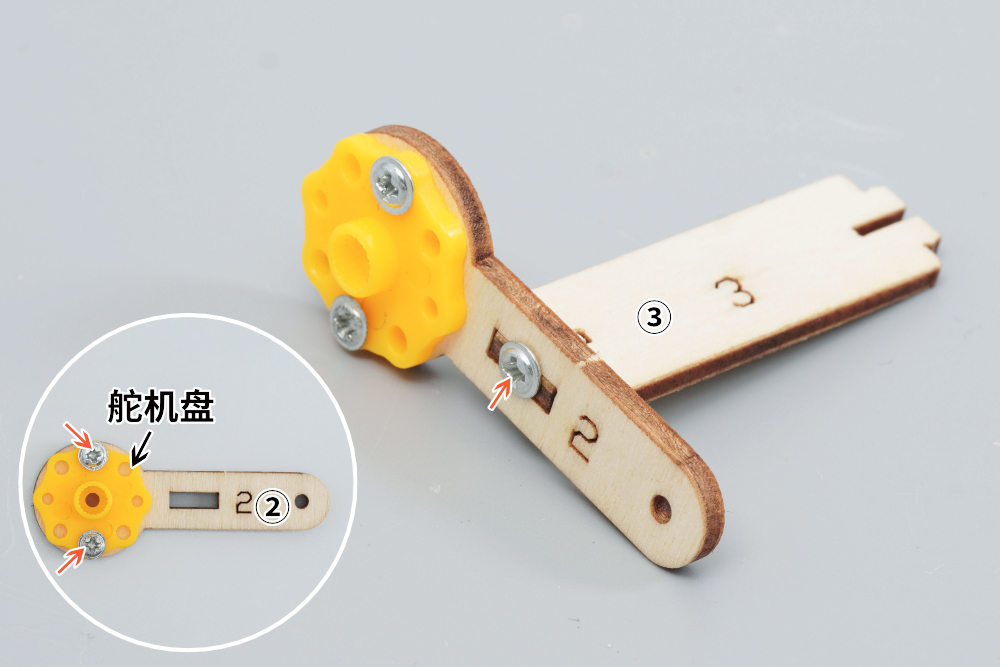

首先用4mm粗纹螺丝把舵机盘安装在②号板上，然后用7mm粗纹螺丝把②号板安装在③号板上。

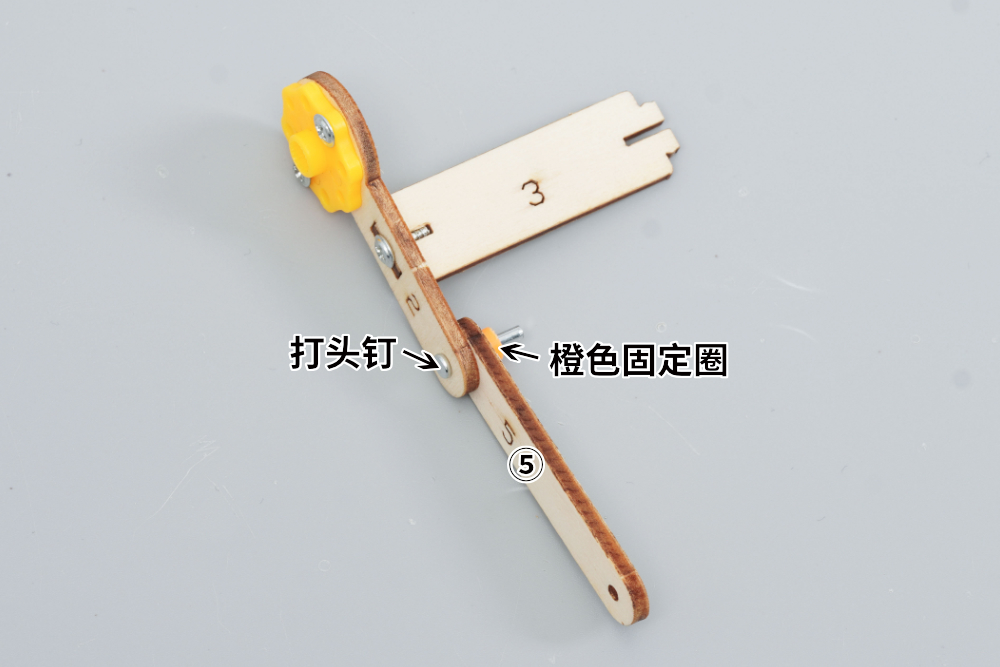

STEP：15
参照上图，首先把打头钉穿过②号板和⑤号板的孔洞，然后用橙色固定圈进行固定。
STEP：16

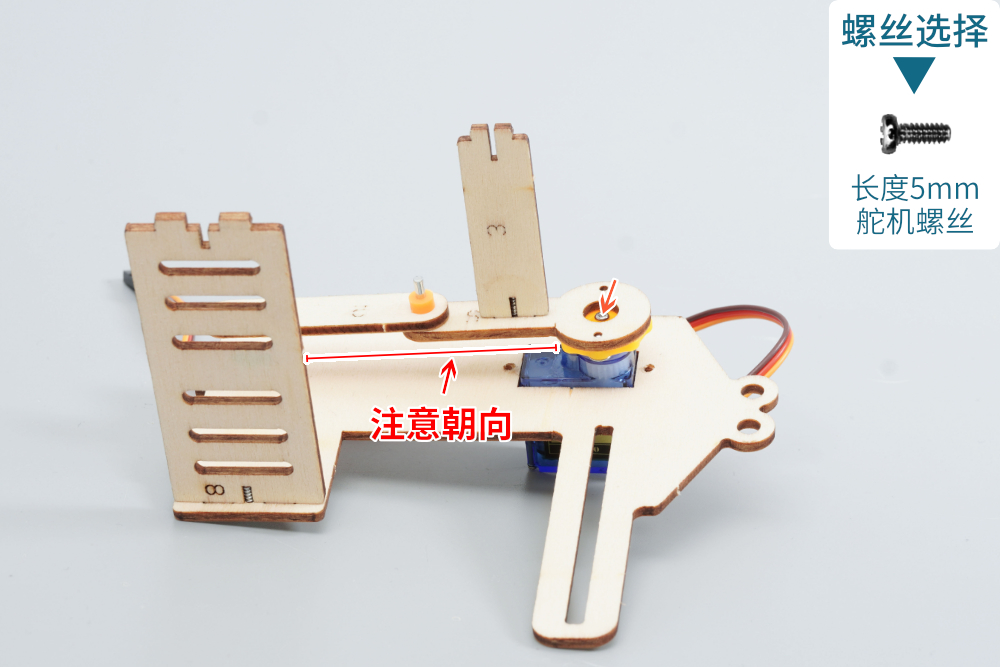

参照上图，用5mm舵机螺丝把舵机盘安装在舵机上，舵机螺丝在舵机袋子里。 注意：请务必断电情况下安装舵机盘（臂），安装时不要转动舵机，舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯，阻力大于舵机扭力会发烫烧坏舵机
STEP：17

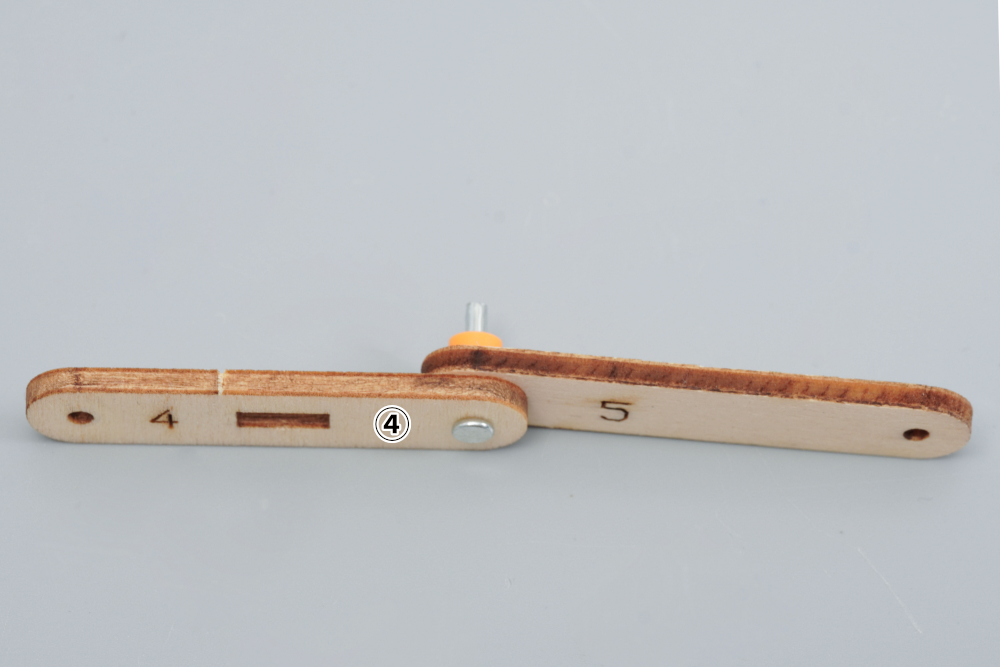

首先把打头钉穿过④号板和⑤号板的孔洞，然后用橙色固定圈进行固定。
STEP：18

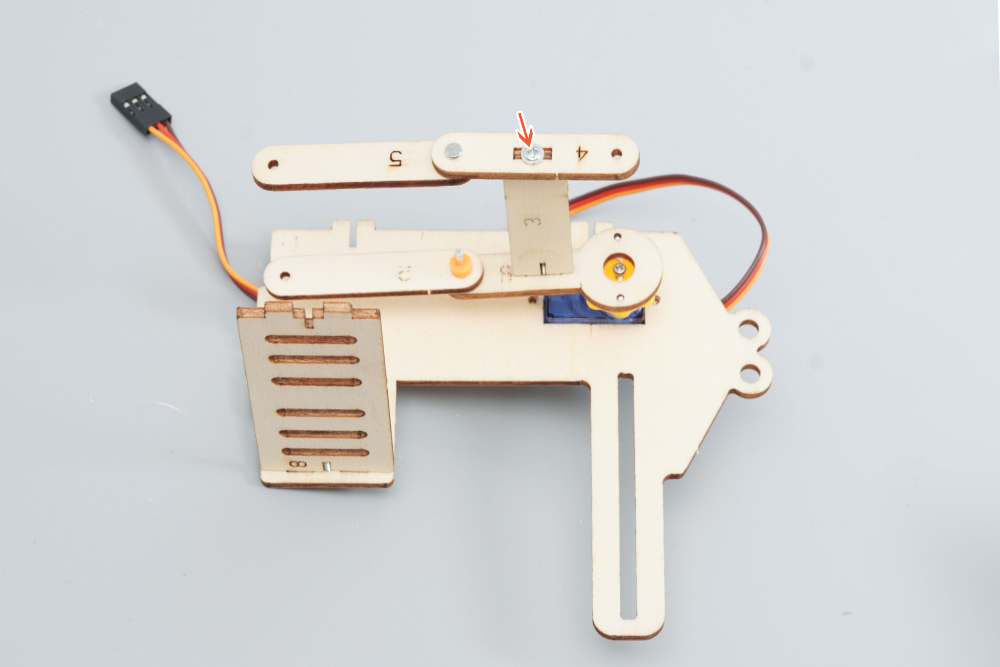

用7mm粗纹螺丝把④号板安装在③号板上。

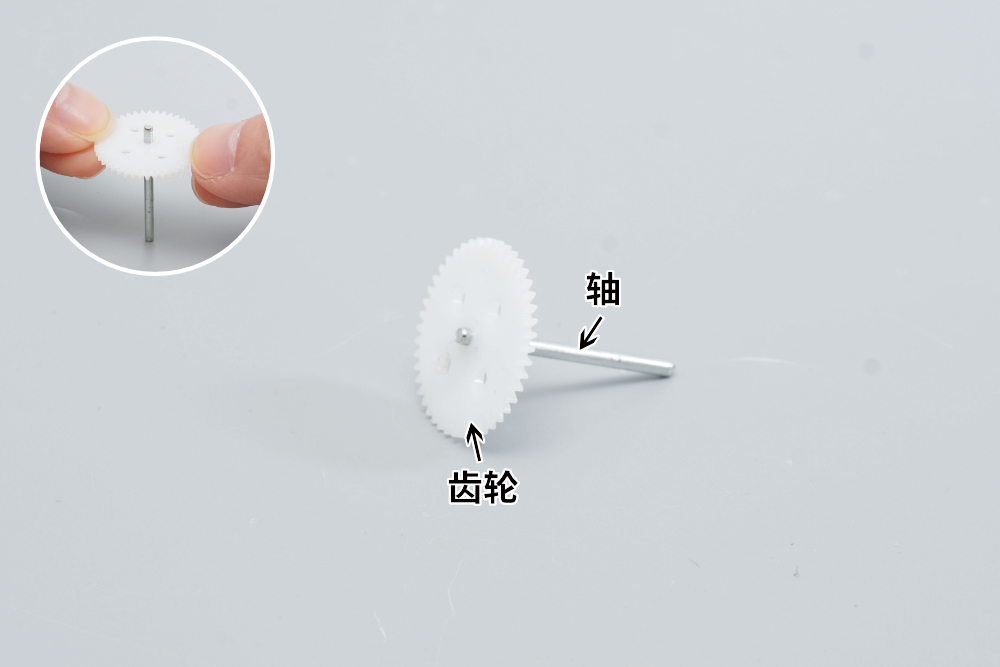

STEP：19
参照上图，把轴插入齿轮。

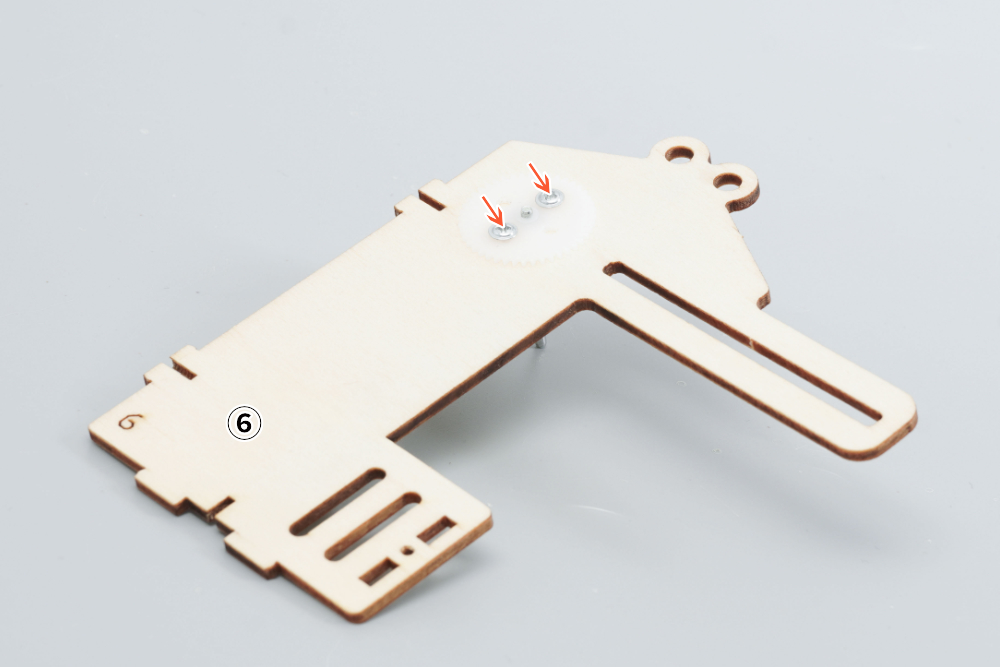

STEP：20
用4mm粗纹螺丝把齿轮安装在⑥号板正面。

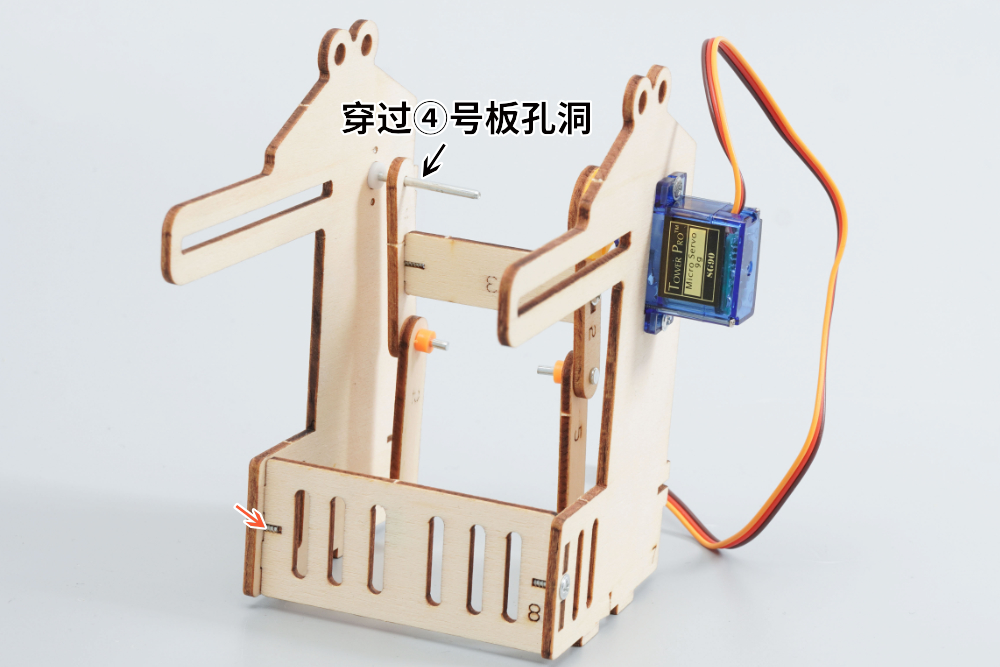

STEP：21
首先把轴穿过④号板的孔洞，然后用7mm粗纹螺丝把⑥号板安装在⑧号板上。
STEP：22

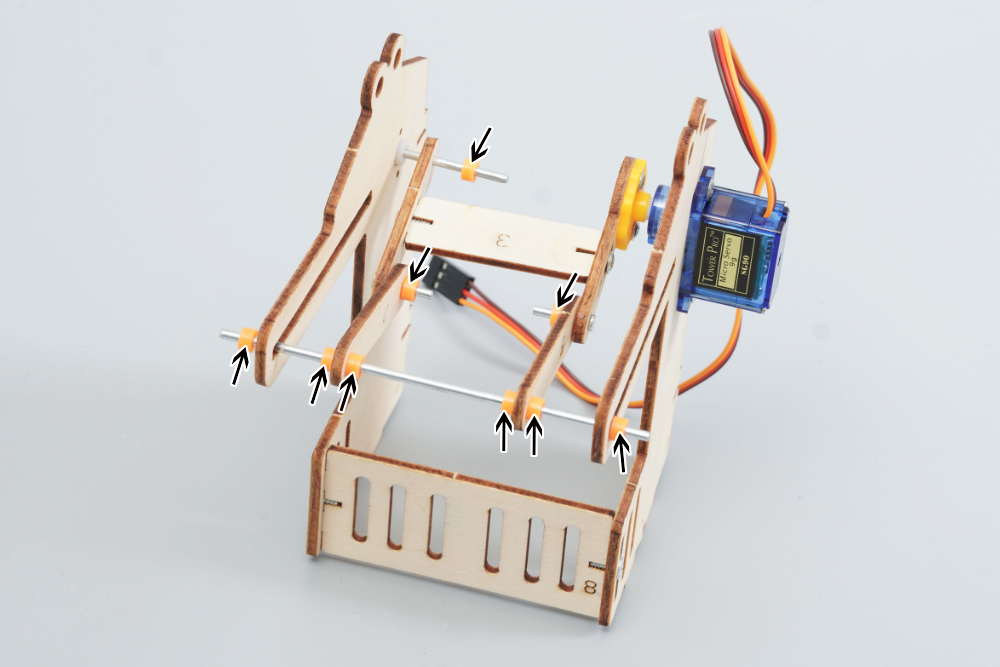

参照上图，首先用一根轴和六颗橙色固定圈把⑤、⑥、⑦号板串联在一起（作为晾衣架）使用，然后再把一颗橙色固定圈插入白色齿轮的轴上。
STEP：23

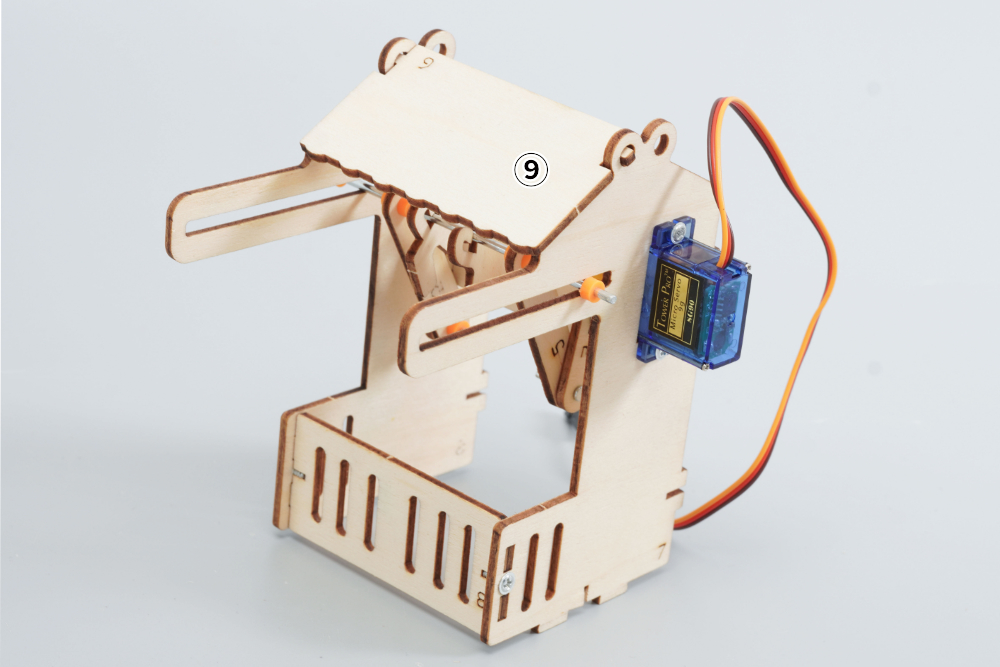

轻轻掰开⑥、⑦号板，然后把⑨号板卡入⑥、⑦号板上的圆洞。
STEP：24

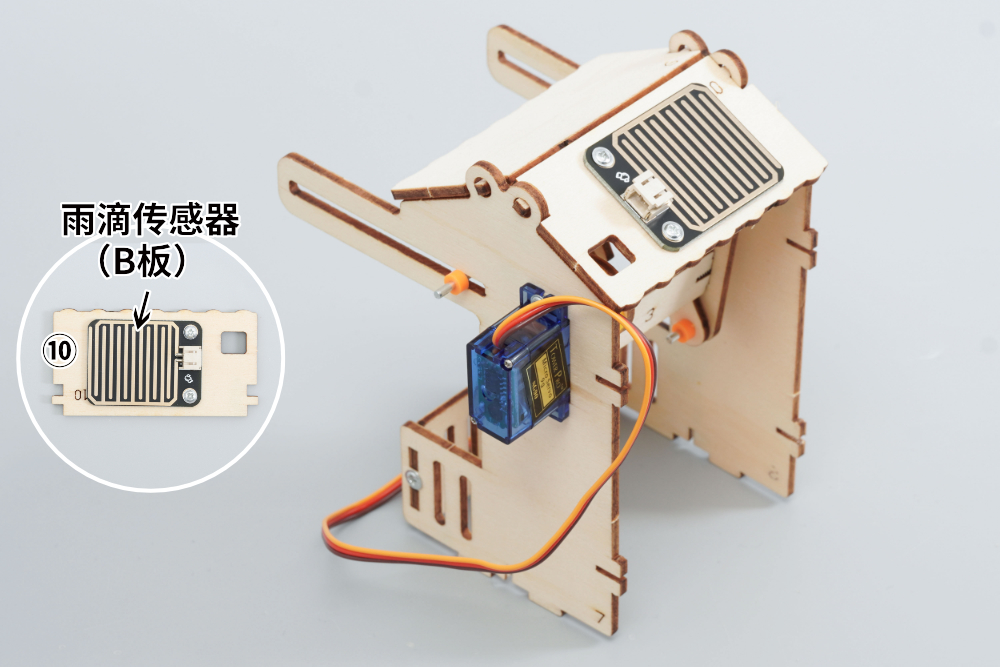

首先用4mm粗纹螺丝把雨滴传感器B板安装在⑩号板上，然后轻轻掰开⑥、⑦号板，最后把⑩号板卡入⑥、⑦号板上的圆洞。

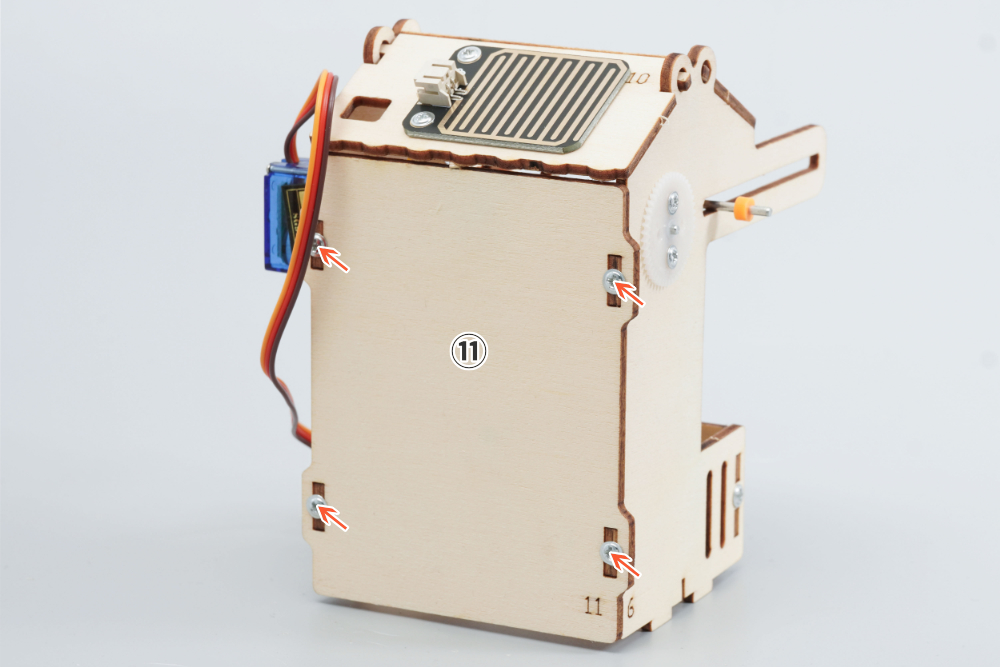

STEP：25
用7mm粗纹螺丝把⑪号板安装在⑥、⑦号板上。

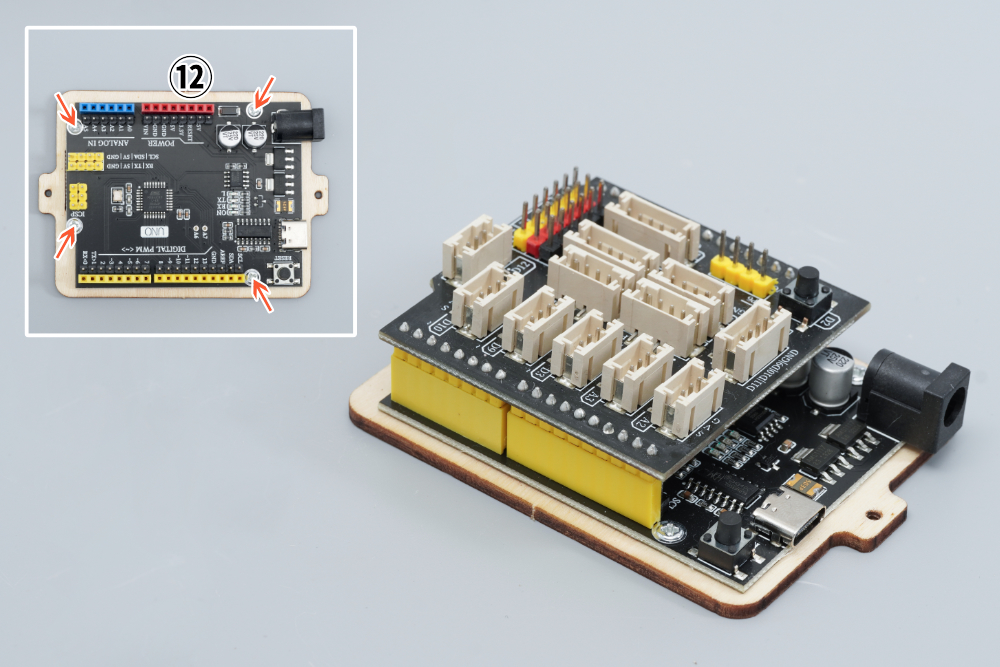

STEP：26
首先用4mm粗纹螺丝把UNO-R3开发板安装在⑫号板上，然后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：27

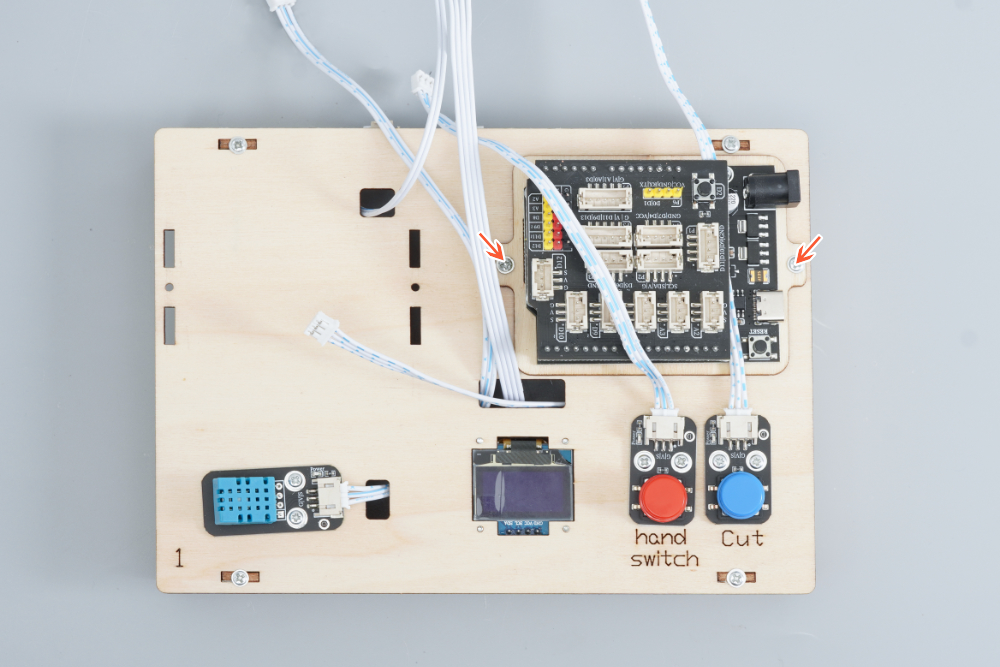

用7mm粗纹螺丝把⑫号板安装在①号板上。

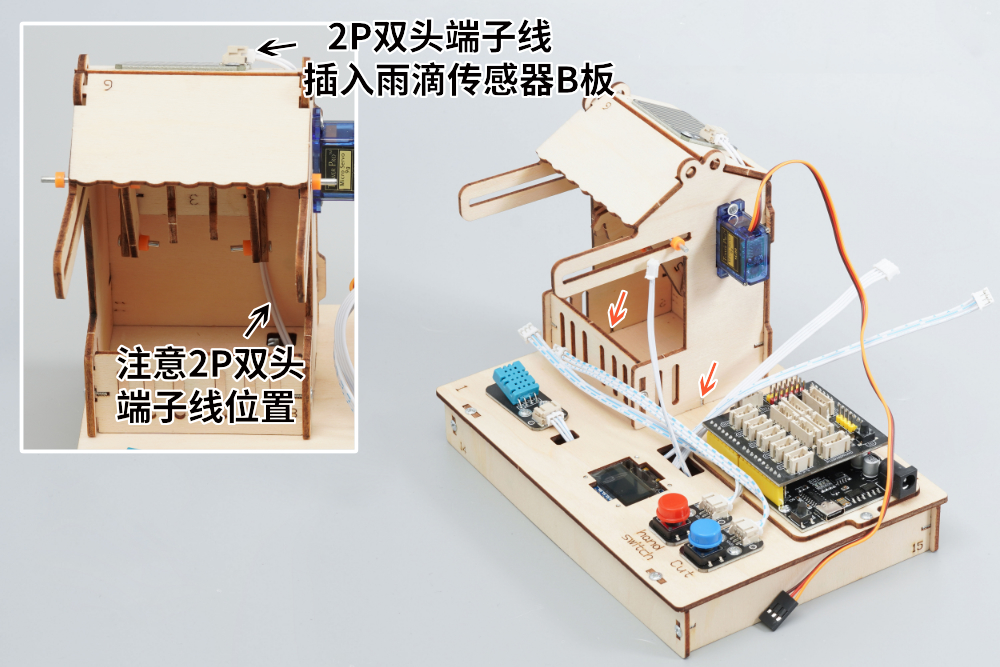

STEP：28
参照上图，首先把2P双头端子线穿过⑩号板的孔洞，然后把2P双头端子线插入雨滴传感器B板，最后用7mm粗纹螺丝把⑥、⑦号板安装在①号板上。
STEP：29

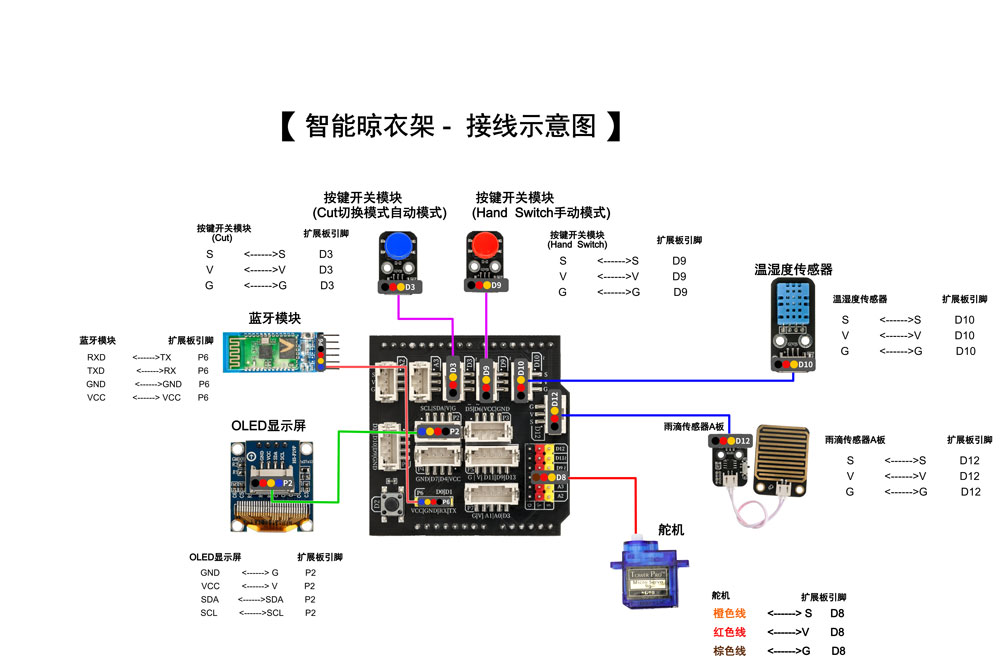

参考【智能晾衣架-接线示意图】把按键开关模块、温湿度传感器、雨滴传感器显示屏、和舵机插入HS-UNO-EXP2扩展板上。注意：蓝牙模块不要接线。

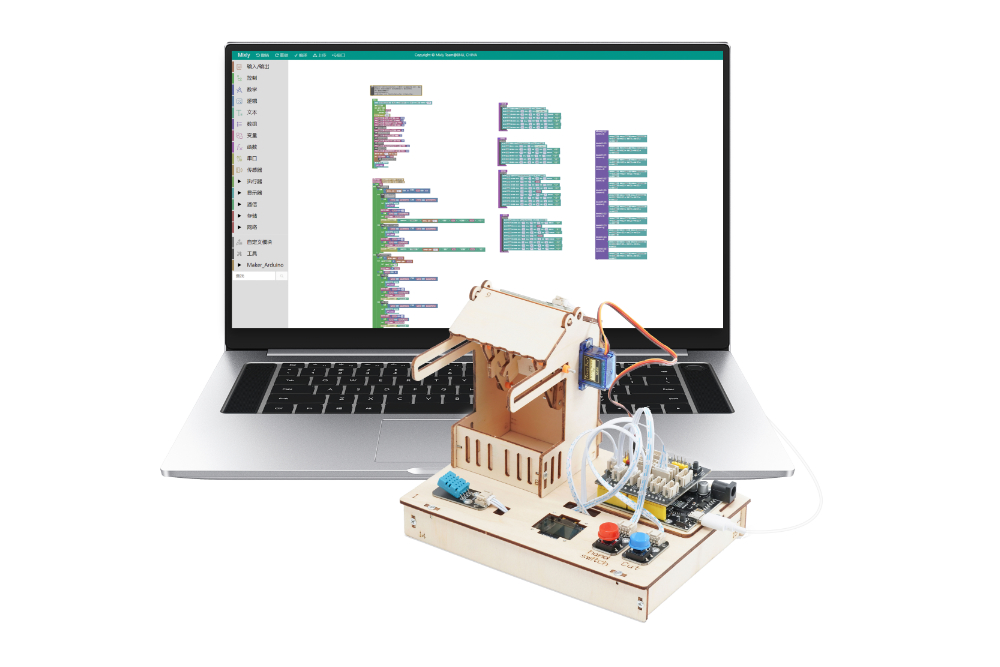

STEP：30
使用米思齐Mixly软件将该套件的智能晾衣架（9.智能晾衣架-加入oled显示屏与湿温度传感器.mix）示例程序上传至UNO-R3，如果舵机堵转或者发烫请立刻断电，检查舵机是否复位，请参考舵机复位步骤。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能晾衣架。
注意：智能密码箱如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。

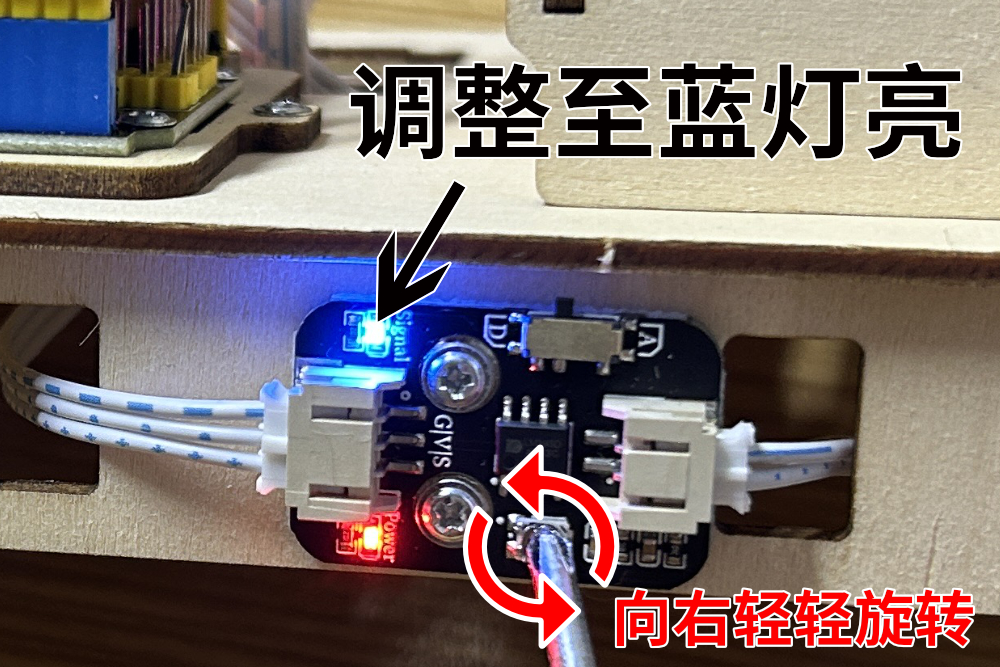

STEP：31
在智能晾衣架通电情况下，使用螺丝刀向右旋转雨滴传感器A板上的电位器，调整至雨滴传感器A板上的信号灯蓝灯亮起。注意:使用螺丝刀旋转传感器背面的电位器时，不要随意转该旋钮，不宜大幅度转动，力度尽可能的轻！旋转过大或者推力过大有可能导致电位器的损坏及无法校准，从而使模块无法正常使用。
STEP：32

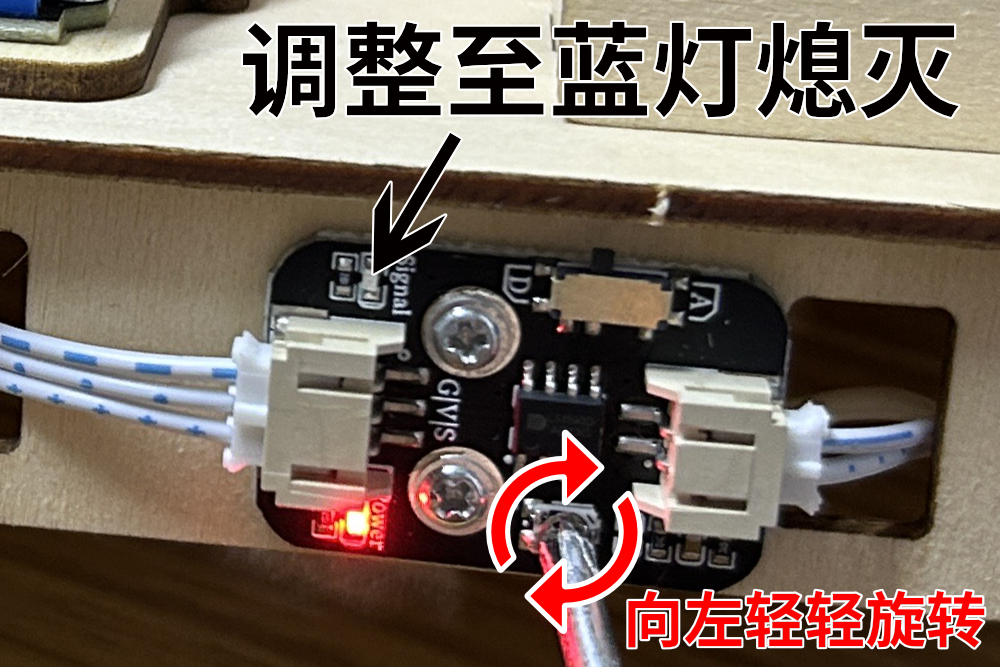

使用螺丝刀向左旋转雨滴传感器A板上的电位器，调整至雨滴传感器A板上的信号灯蓝灯熄灭。

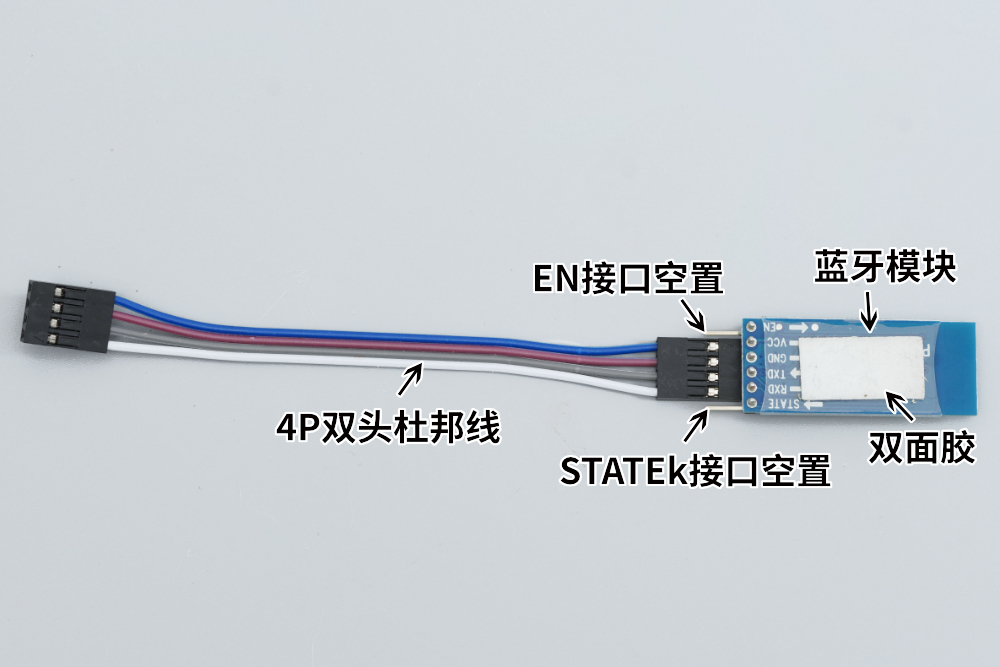

STEP：33
把4P杜邦线插入HC-05蓝牙模块。注意：蓝牙模块的使用方法请参考http://www.hellostem.cn/?chuanganqipeijiandeng/136.html的资料。
STEP：34
首先用扎带把导线扎好，然后剪掉多余的扎带，最后把用双面胶把蓝牙模块粘在⑬号板上。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。

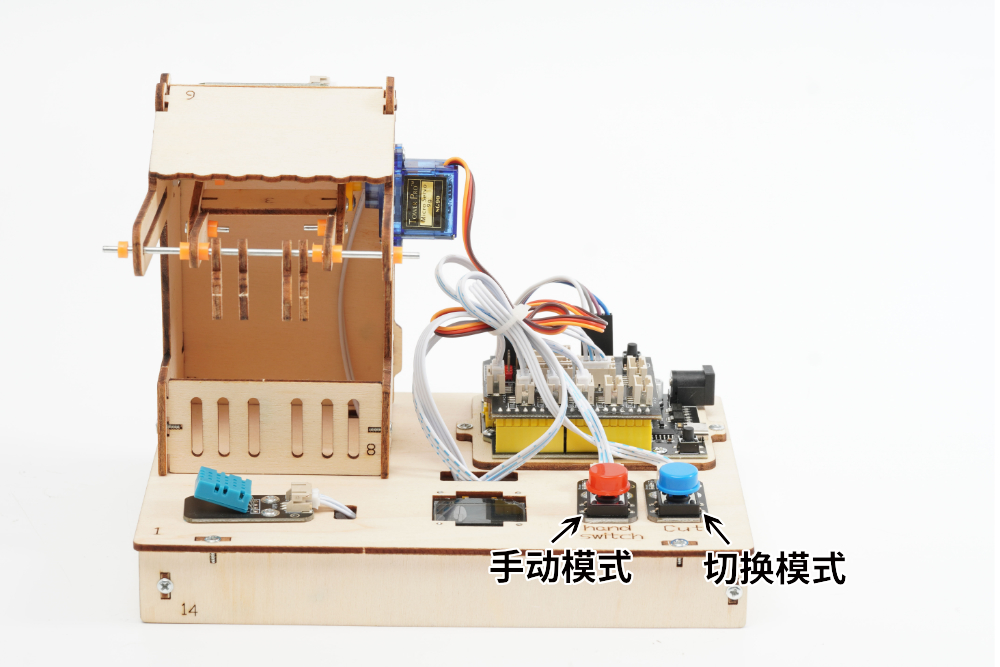

STEP：35

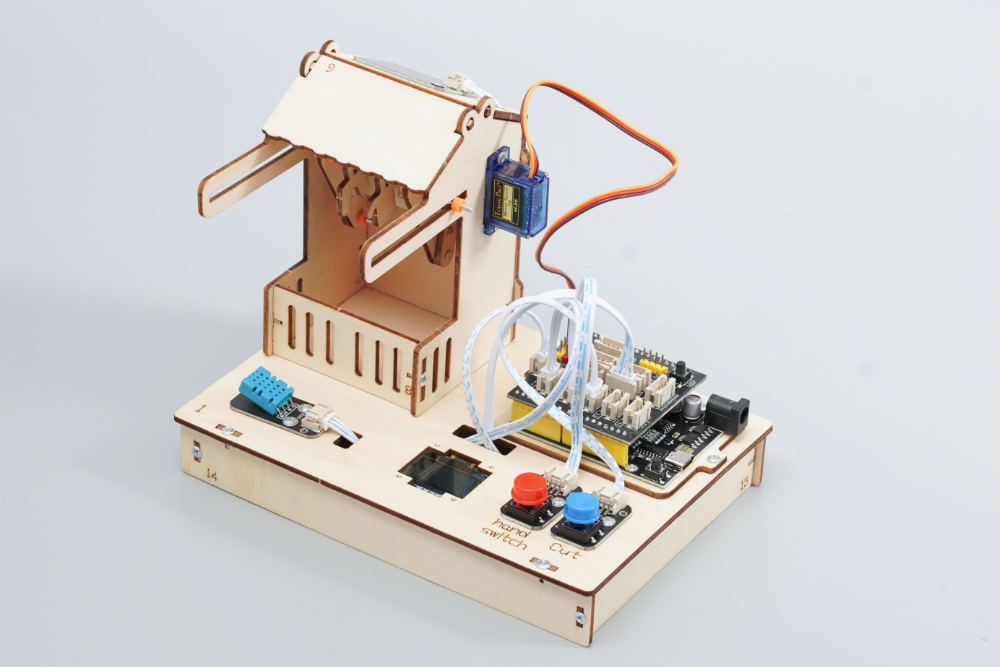

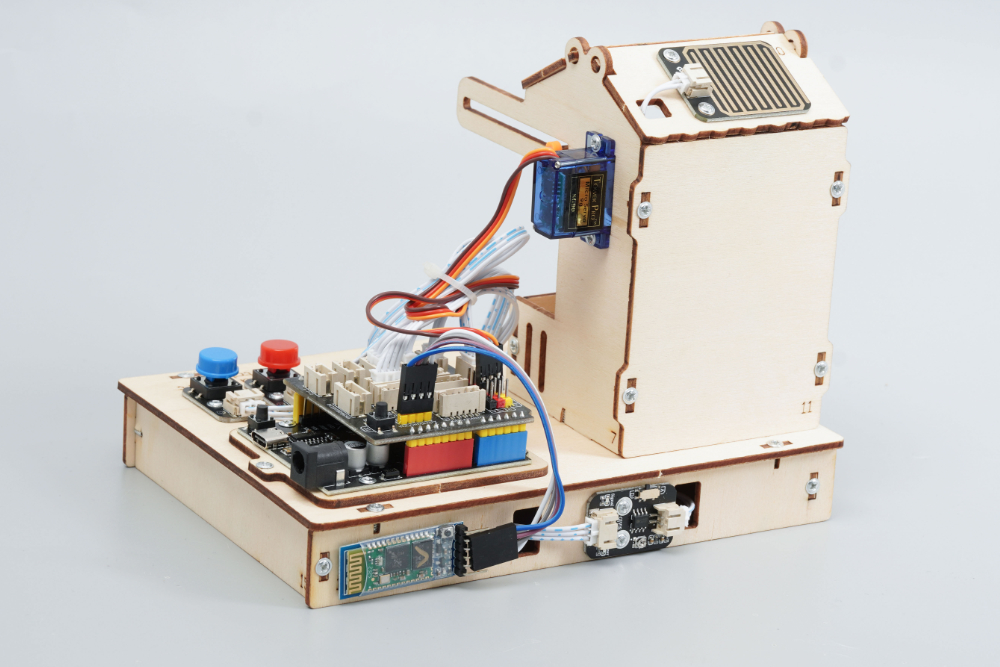

智能晾衣架制作完成，HAND SWITCH为手动模式，按住Hand Switch按钮可以控制晾衣架的伸缩，Cut是切换模式，可以切换为自动感应模式，当雨滴传感器B板感应到水滴，晾衣架会自动收衣，雨滴传感器B板擦干晾衣架自动伸出继续晾衣。
