HS-S37L 水位传感器
1、介绍 点这里回到目录
水位传感器专为水深检测而设计，可广泛用于感应降雨，水位，甚至液体泄漏。当将水位传感器放入水中时，水位没过铜线越多模拟值越大。读取水深传感器模块的模拟值，在串口打印出来。如需知道水深，我们直接将传感器放探测部分前面的一点点放入水中，这样我们就可以知道刚放入水中时的模拟值，知道这个值之后我们可以得出一个公式： 当前模拟值为CA ，放入水下时的模拟值为DA 。水深 =（CA-DA）/100。

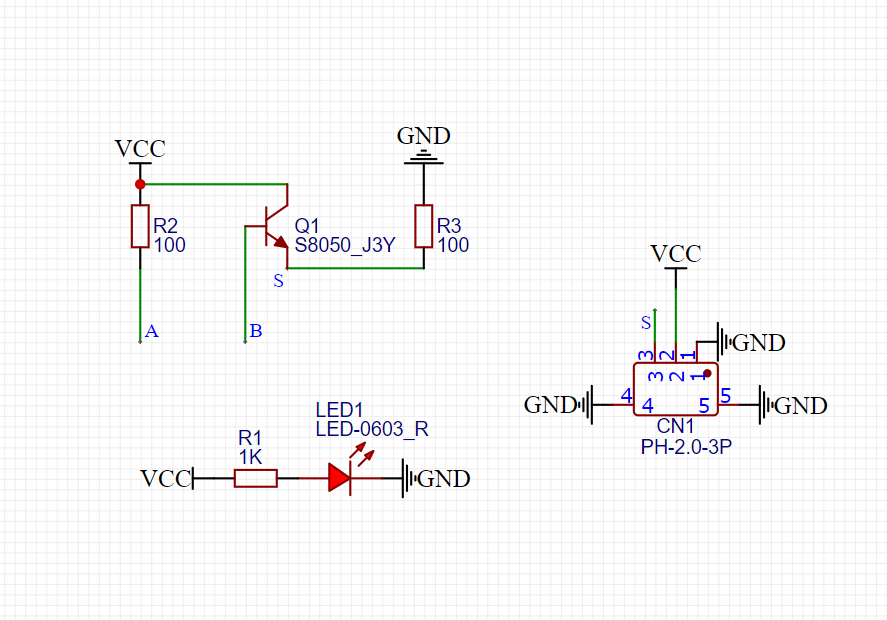

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子
-
安装方式：螺丝固定/乐高搭建

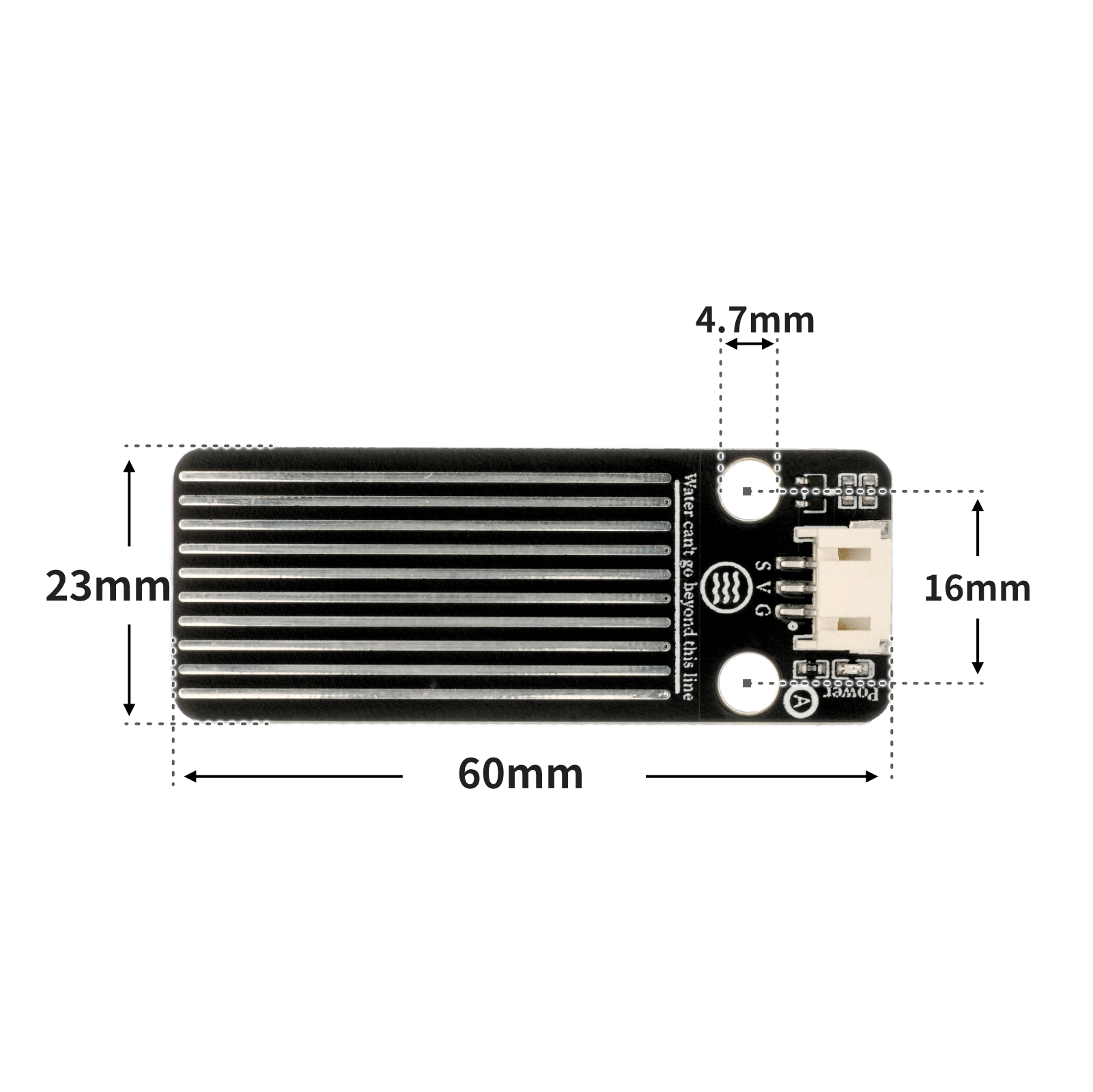

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板)：
volatile float num;
volatile int Buzzer;
void setup(){
num = 0.0;
Buzzer = 6;
Serial.begin(9600);
pinMode(A2, INPUT);
}
void loop(){
//水深传感器接A2.，蜂鸣器接uno开发板D6
//检测水越深，水深传感器模拟值越大；反之，水深传感器模拟值越小
num = long(analogRead(A2));
Serial.println(num);
delay(500);
if (num > 670) {
//大概大于3cm
pinMode(Buzzer, OUTPUT);
digitalWrite(Buzzer,HIGH);
} else {
pinMode(Buzzer, OUTPUT);
digitalWrite(Buzzer,LOW);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin2 = machine.Pin(2, machine.Pin.OUT)
adc32 = machine.ADC(machine.Pin(32))
i = 0
while True:
i = adc32.read_u16()
print(i)
if i >= 50000:
pin2.value(1)
else:
pin2.value(0)

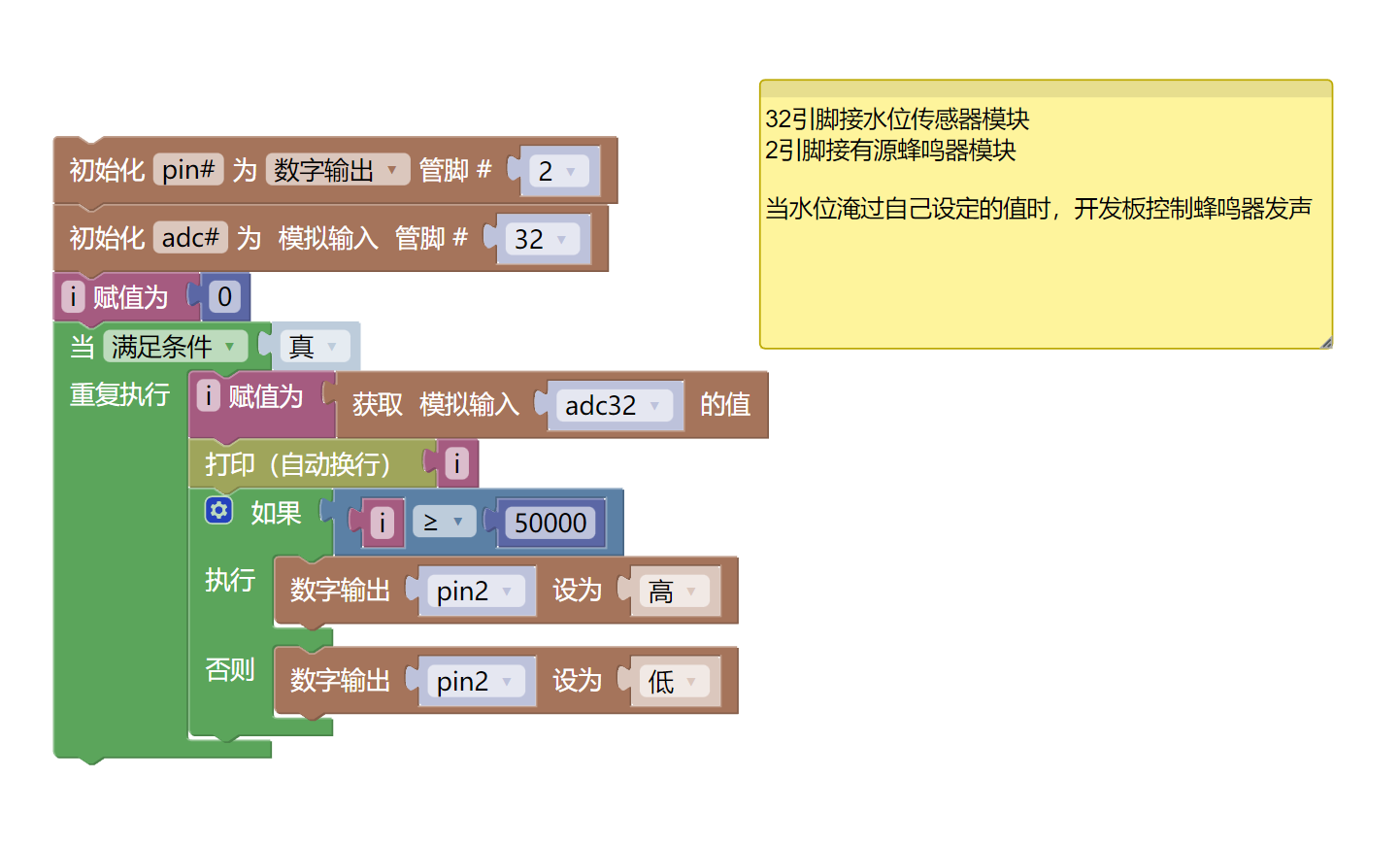

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 水位传感器模块（HS-S37L）*1
- 有源蜂鸣器模块（HS-F07L）*1
- PH2.0 3P双头端子线 *2

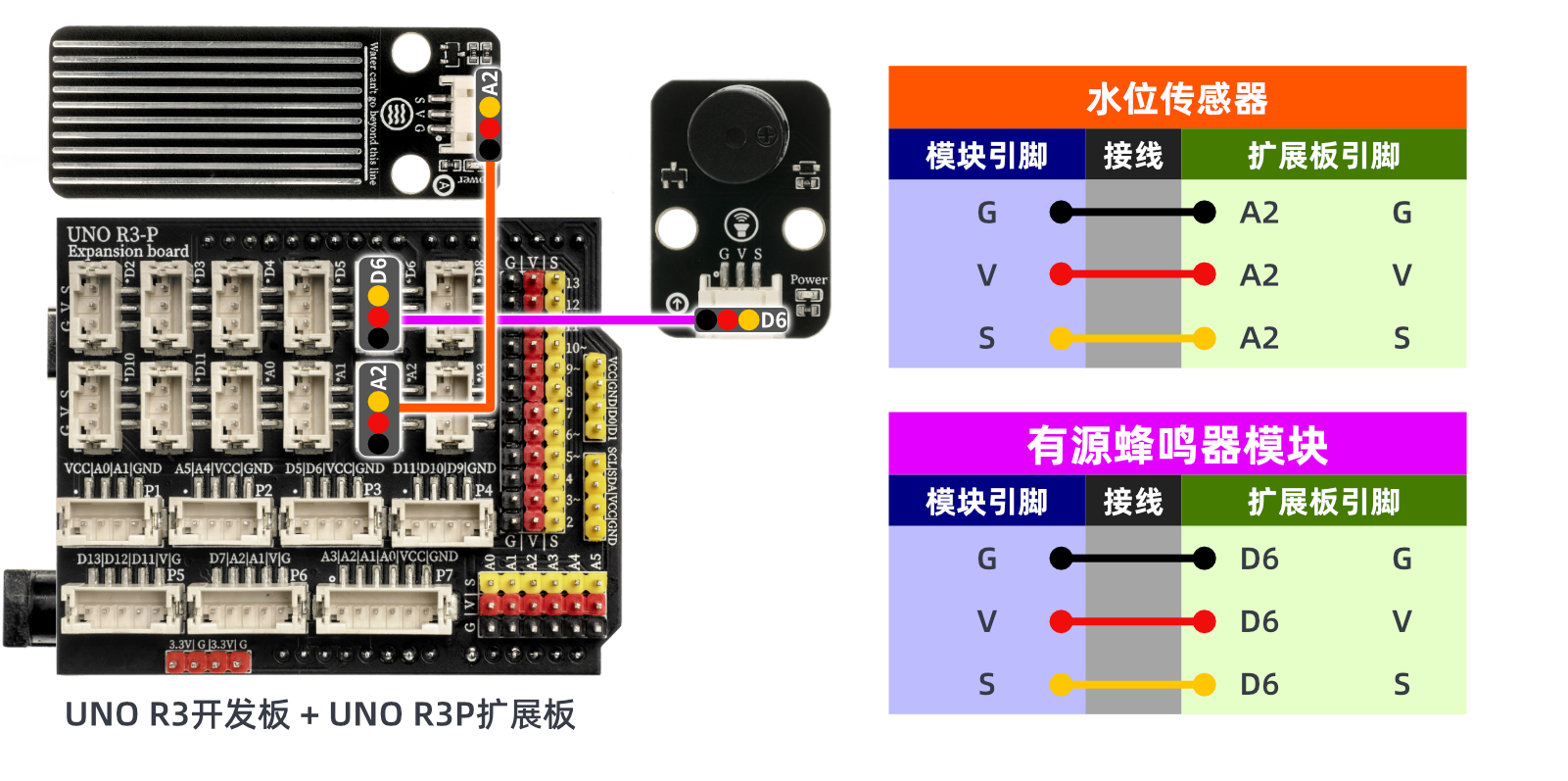

电路接线图：
ESP32 Python 测试环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

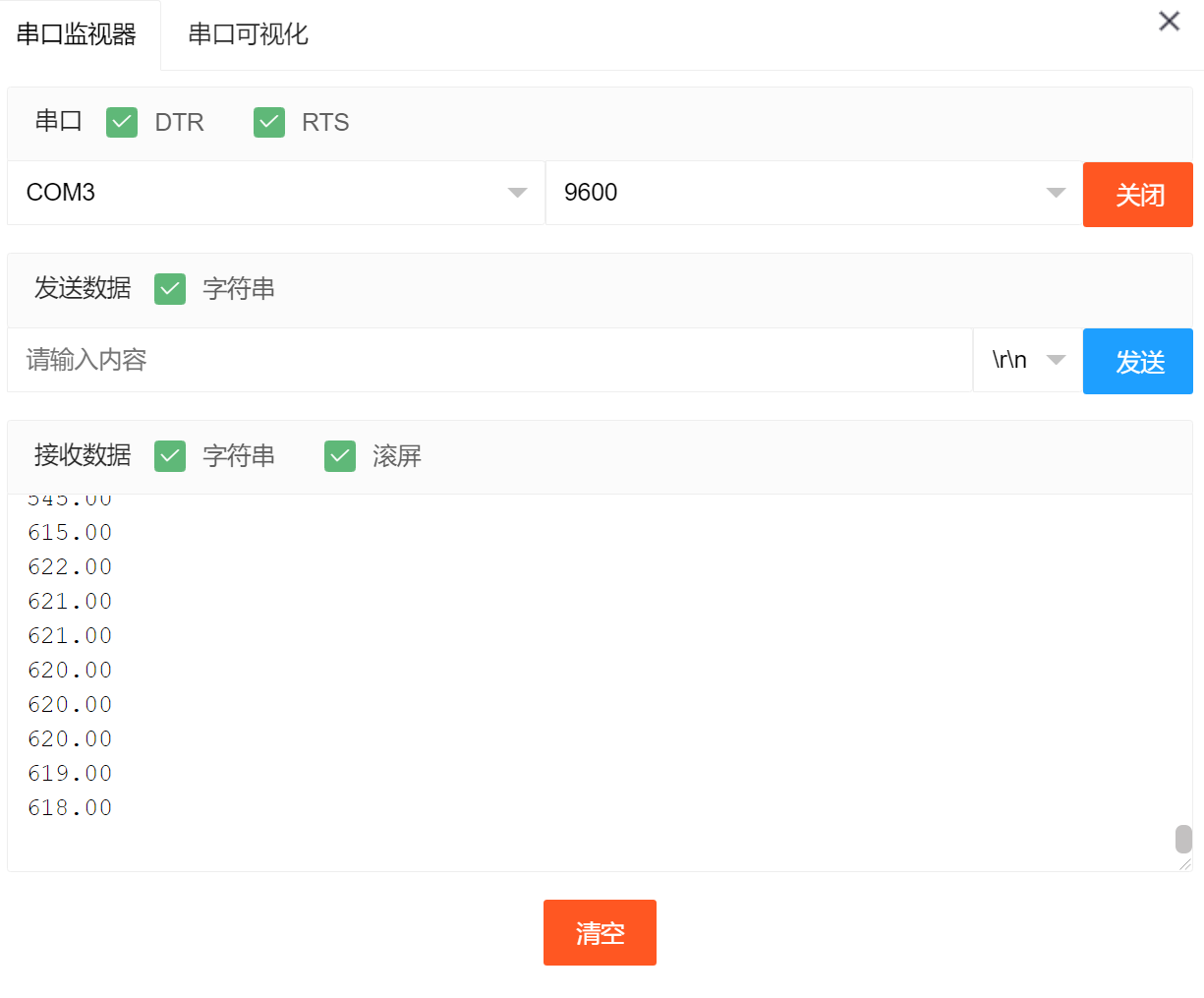

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板之后， 打开Mxily串口监视器，将水位传感器模块慢慢放入水中，串口输出水深传感器的模拟值大于670（相当于大于3cm），蜂鸣器响起。
