HS-S34A 双轴摇杆模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

双轴按键摇杆主要由两个10K的电位器和一个按键开关组成,两个电位器随着摇杆扭转角度分别输出X、Y轴上对应的电压值,在Z轴方向上按下摇杆可触发轻触按键。在配套机械结构的作用下,无外力扭动的摇杆初始状态下,两个电位器都处在量程的中间位置。

操纵杆是一种输入设备,由一根在底座上旋转并向其控制的设备报告其角度或方向的杆组成。操纵杆通常用于控制视频游戏,通常有一个或多个按钮,其状态也可以由计算机读取。现代视频游戏机上使用的操纵杆的一种流行变体是模拟操纵杆。操纵杆还用于控制起重机、卡车、水下无人驾驶车辆、轮椅、监控摄像头和零转弯半径割草机等机器。微型手指操作的操纵杆已被用作诸如移动电话之类的小型电子设备的输入设备。


2、原理图 点这里回到目录

HS-S34A  双轴摇杆模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
X 数字信号引脚
Y 数字信号引脚
K 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:2.54mm排针

  • 安装方式:双螺丝固定

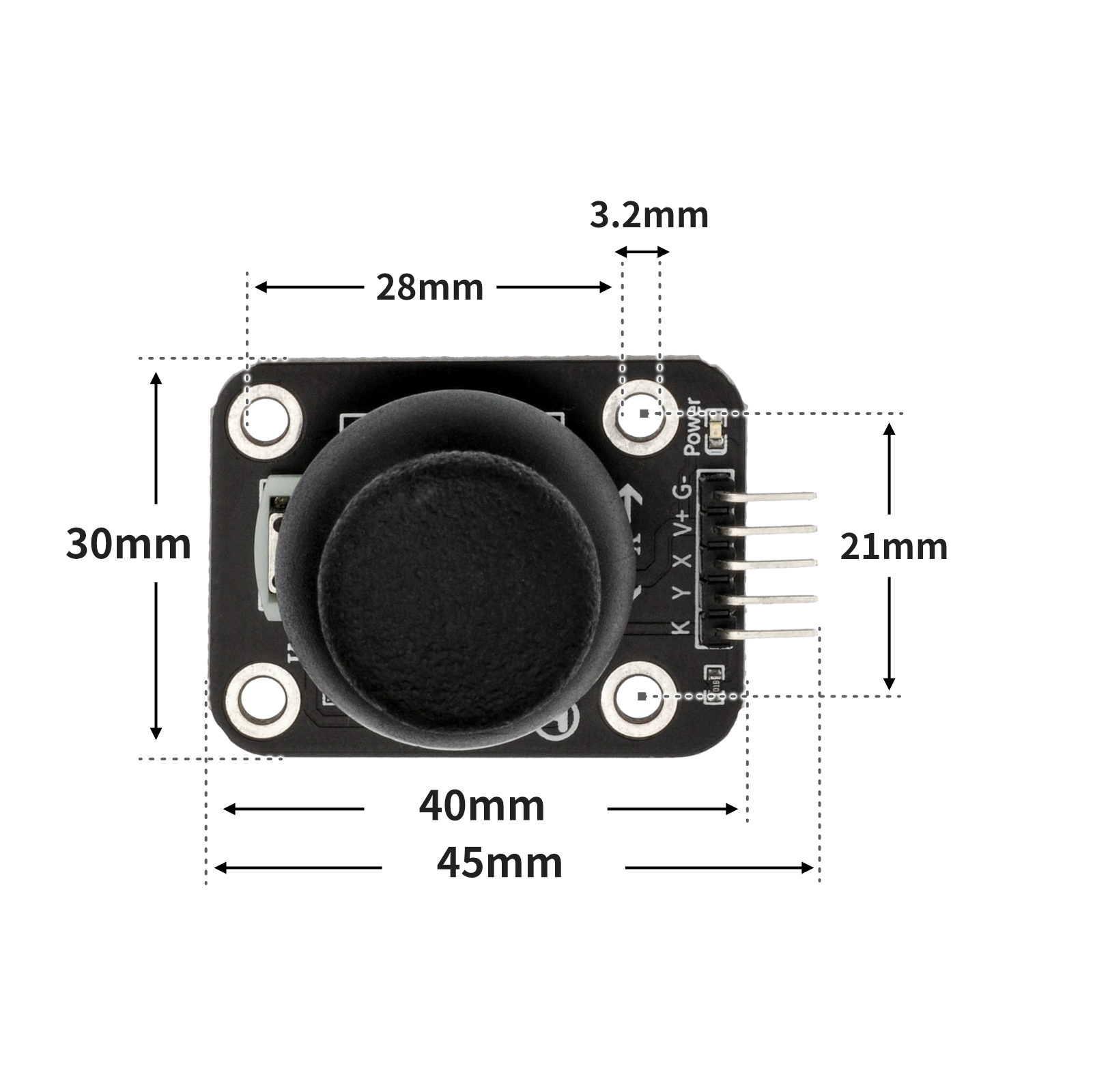

4、电路板尺寸 点这里回到目录

HS-S34A  双轴摇杆模块


5、Arduino IDE示例程序 点这里回到目录

示例程序:点击下载

volatile int x;
volatile int y;
volatile boolean k;

void setup(){
  Serial.begin(9600);
  x = 0;
  y = 0;
  k = 0;
  pinMode(A2, INPUT);
  pinMode(A1, INPUT);
  pinMode(A0, INPUT);
}

void loop(){
  x = analogRead(A2);
  y = analogRead(A1);
  k = digitalRead(A0);
  Serial.print("x: ");
  Serial.print(x);
  Serial.print("| y:  ");
  Serial.print(y);
  Serial.print("|K:  ");
  Serial.println(k);
  delay(200);

}

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序:点击下载

HS-S34A  双轴摇杆模块


7、测试环境搭建 点这里回到目录

准备配件:

  • HELLO STEM UNO R3 PRO 开发板 *1
  • USB type-c 数据线 *1
  • 双轴摇杆模块(HS-S34A)*1
  • 1P母对母杜邦线 *6条 或 3P母对母杜邦线 和 2P母对母杜邦线各 *1条

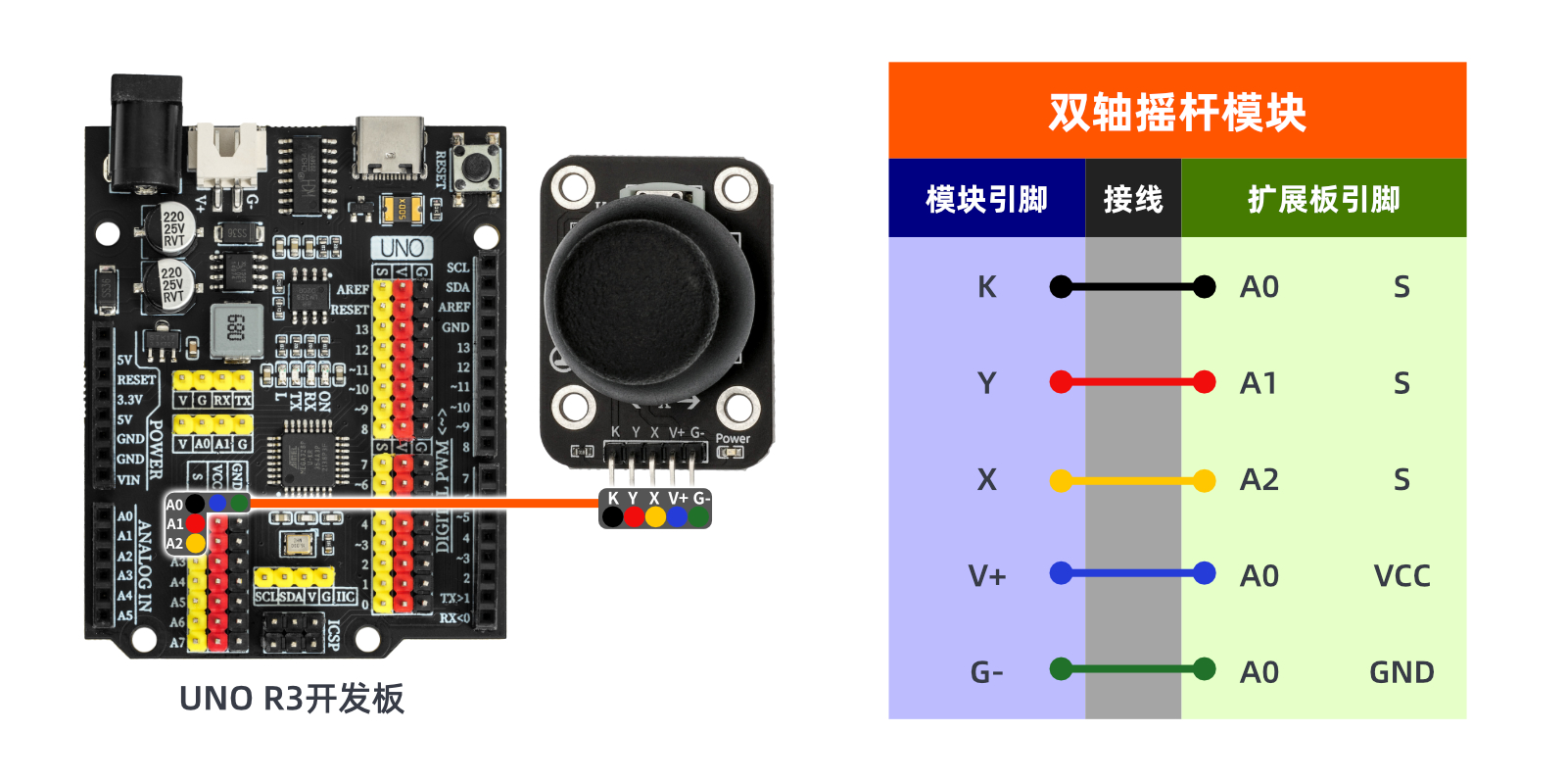

电路接线图:

HS-S34A  双轴摇杆模块


8、视频教程 点这里回到目录

视频教程:点击查看

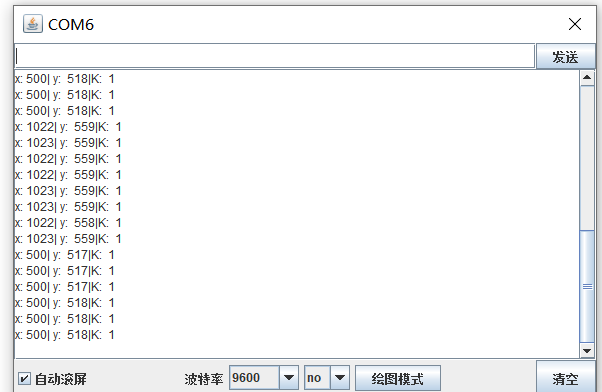

9、测试结论 点这里回到目录

HS-S34A  双轴摇杆模块

通过获取上下,左右两个端口的模拟值(0,512,1023)不同组合得到摇杆的方向,输出对应的动作,通过按键的高低电平,获取是否被按下。从串口打印可以看到上下左右的效果,达到目的。
