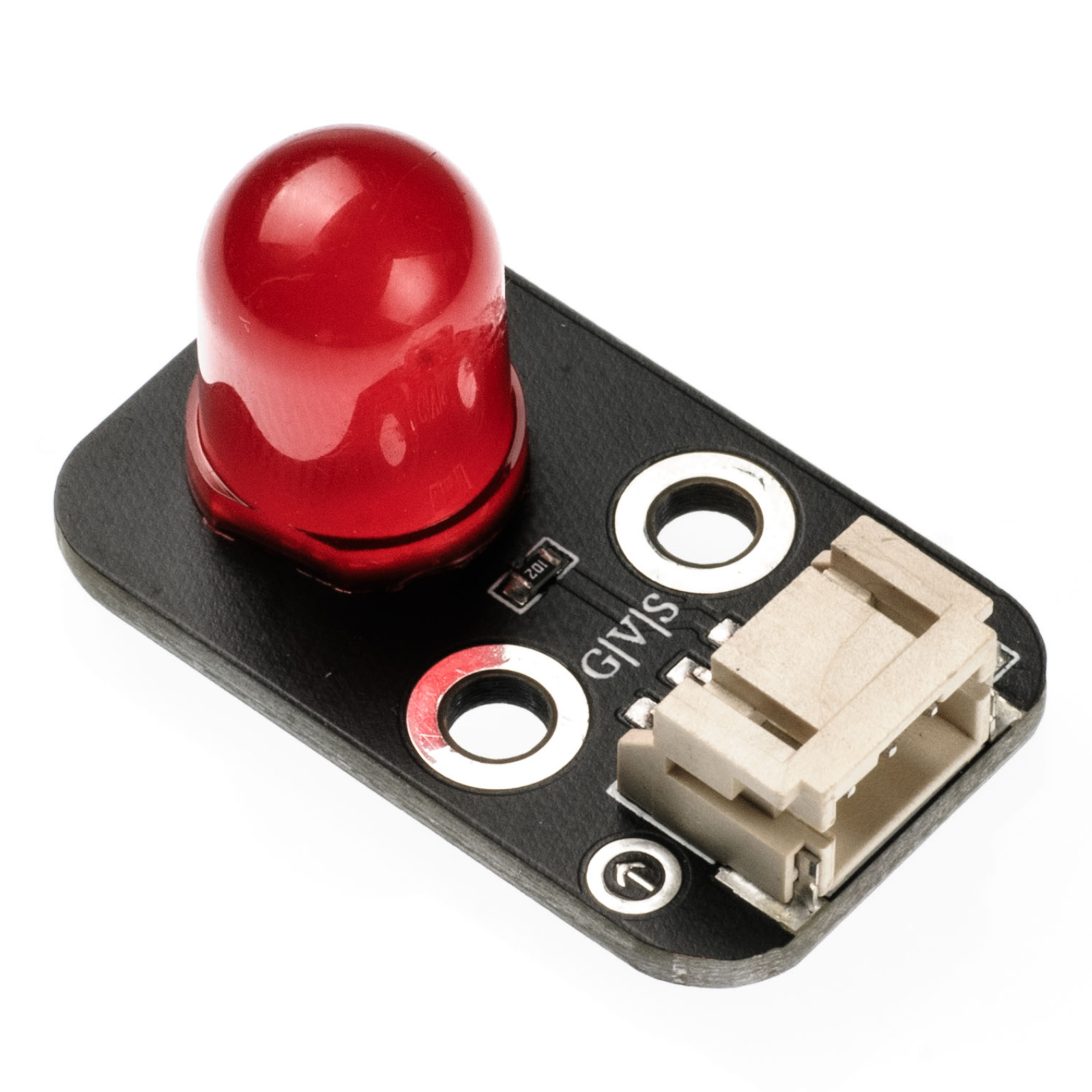

HS-F08P LED灯模块
1、介绍 点这里回到目录
LED灯也叫做发光二极管，由混合化合物制成，即镓（Ga），砷（AS），磷（P）。 磷化镓二极管发红光，磷化镓二极管发绿光，碳化硅二极管发黄光。发光二极管的反向击穿电压为 5v。其正伏安特性曲线太陡，必须与限流电阻串联，以便在使用时控制流过管道的电流。

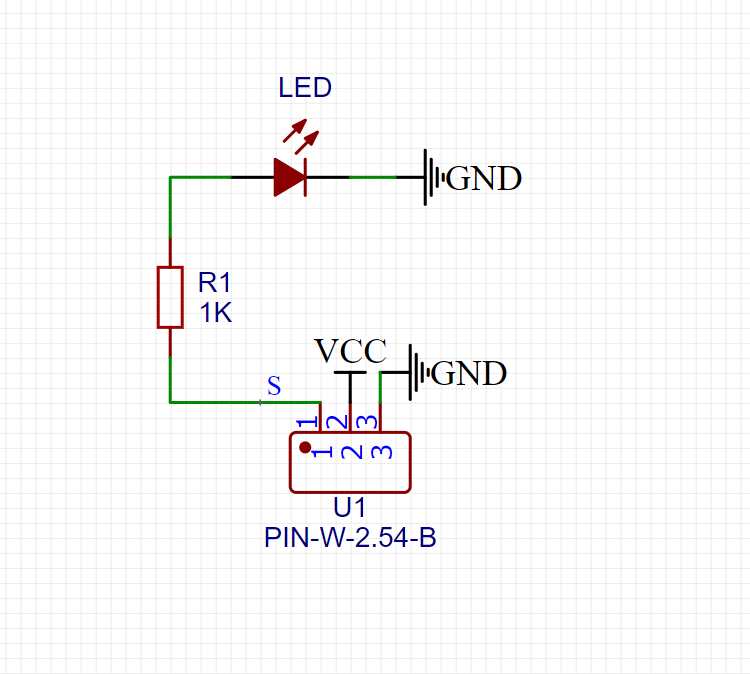

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子线
- 安装方式：双螺丝固定

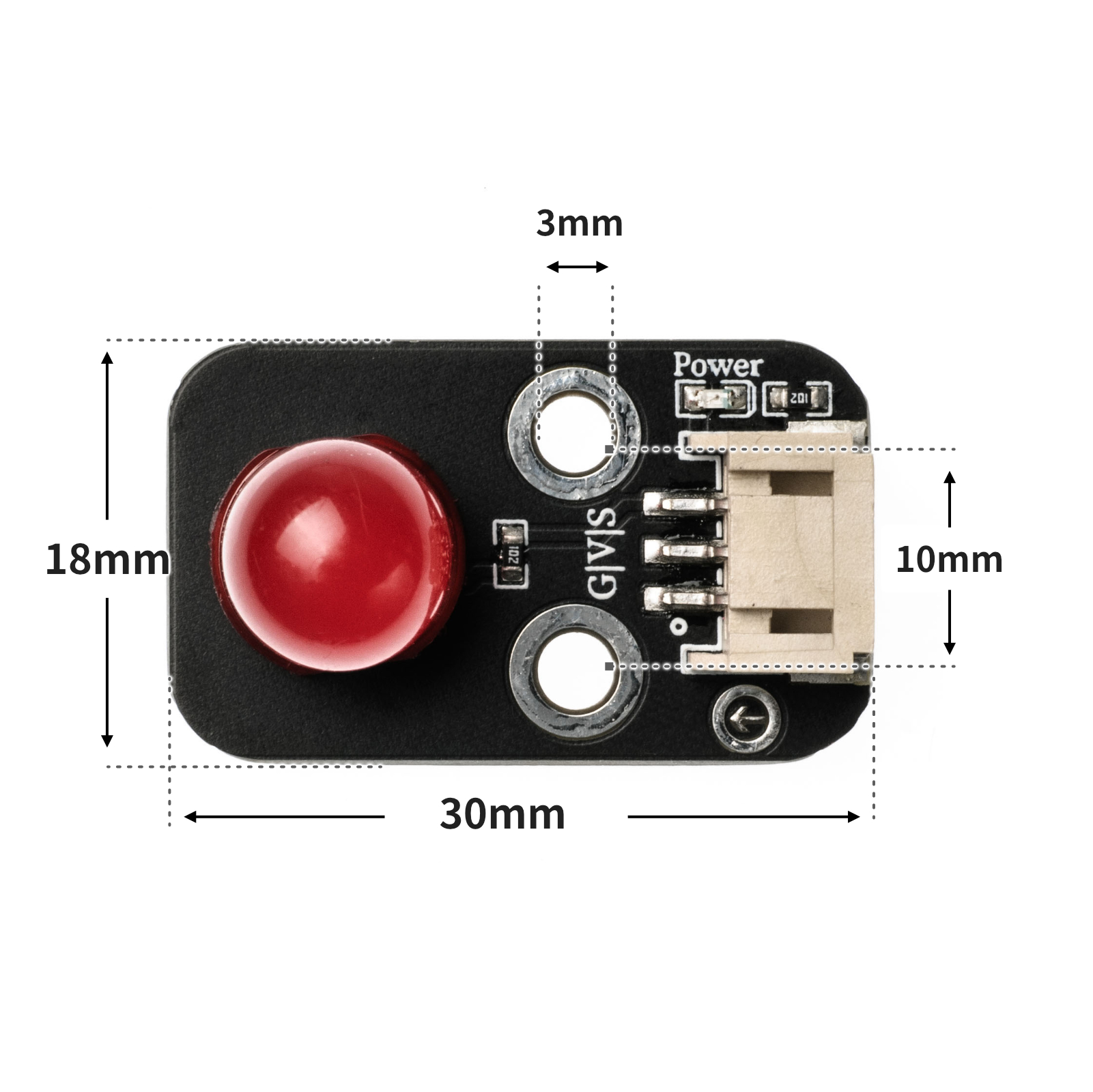

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
int ledPin=6; //定义数字6引脚为控制LED的引脚
void setup()
{
pinMode(ledPin,OUTPUT); //设置数字6口模式，OUTPUT：输出模式
}
void loop()
{
digitalWrite(ledPin,HIGH); //HIGH设置为5V左右 PIN6
delay(1000); //设置延迟时间，1000 = 1S
digitalWrite(ledPin,LOW); //LOW设置为5V左右 PIN6
delay(1000); //设置延迟时间，1000 = 1S
}

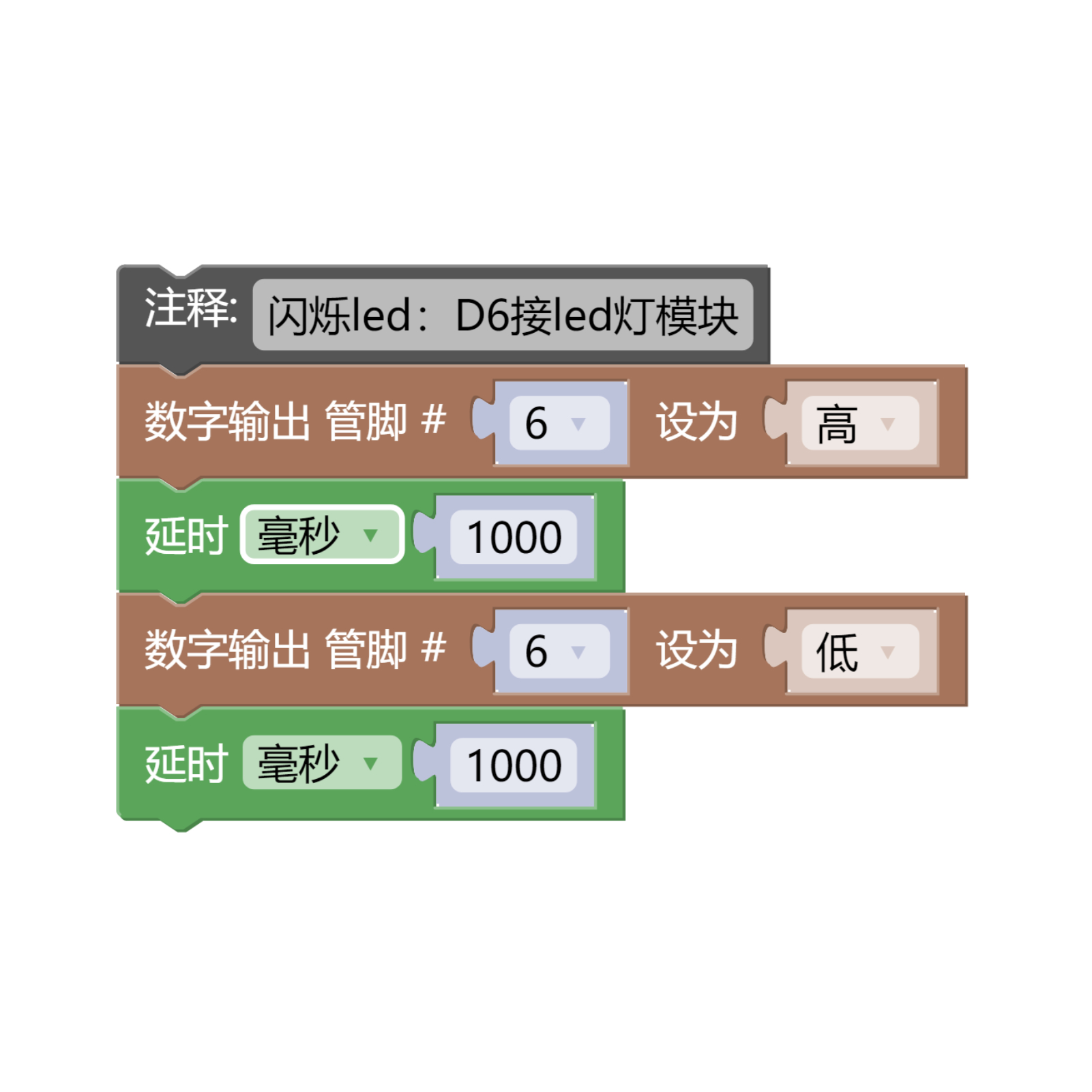

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

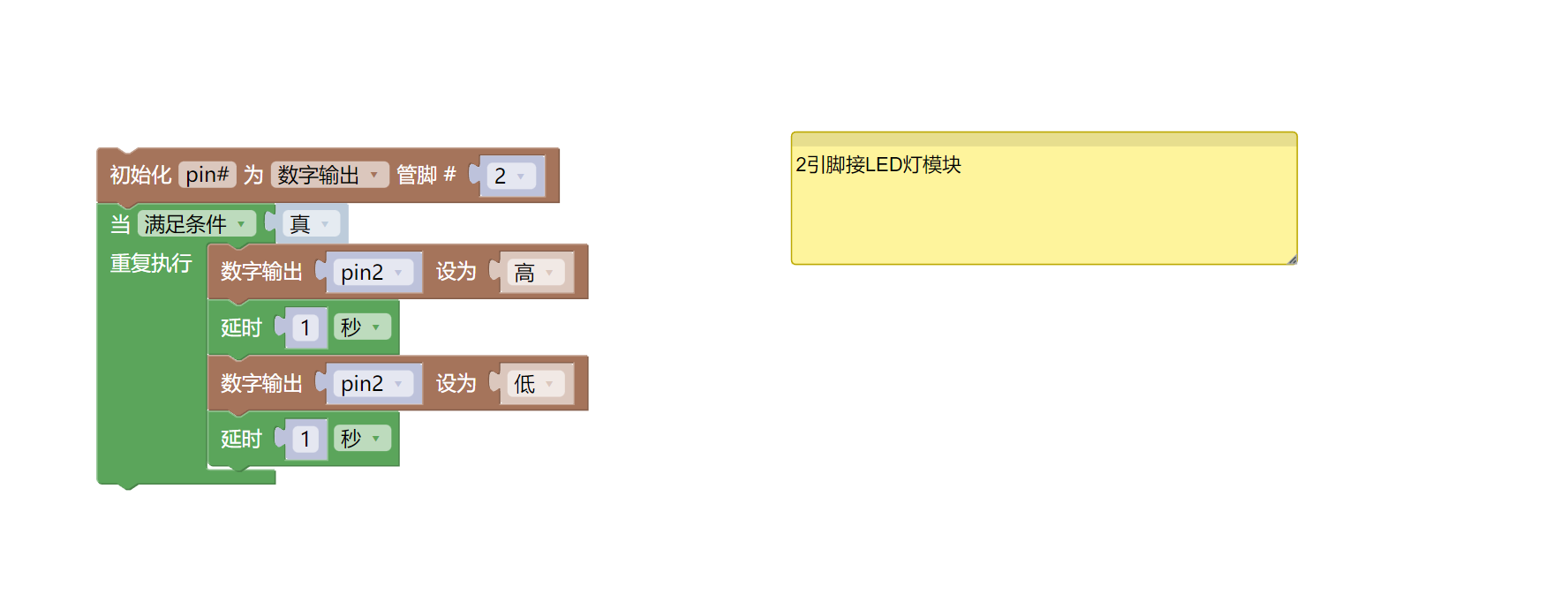

示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08P）*1
- PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

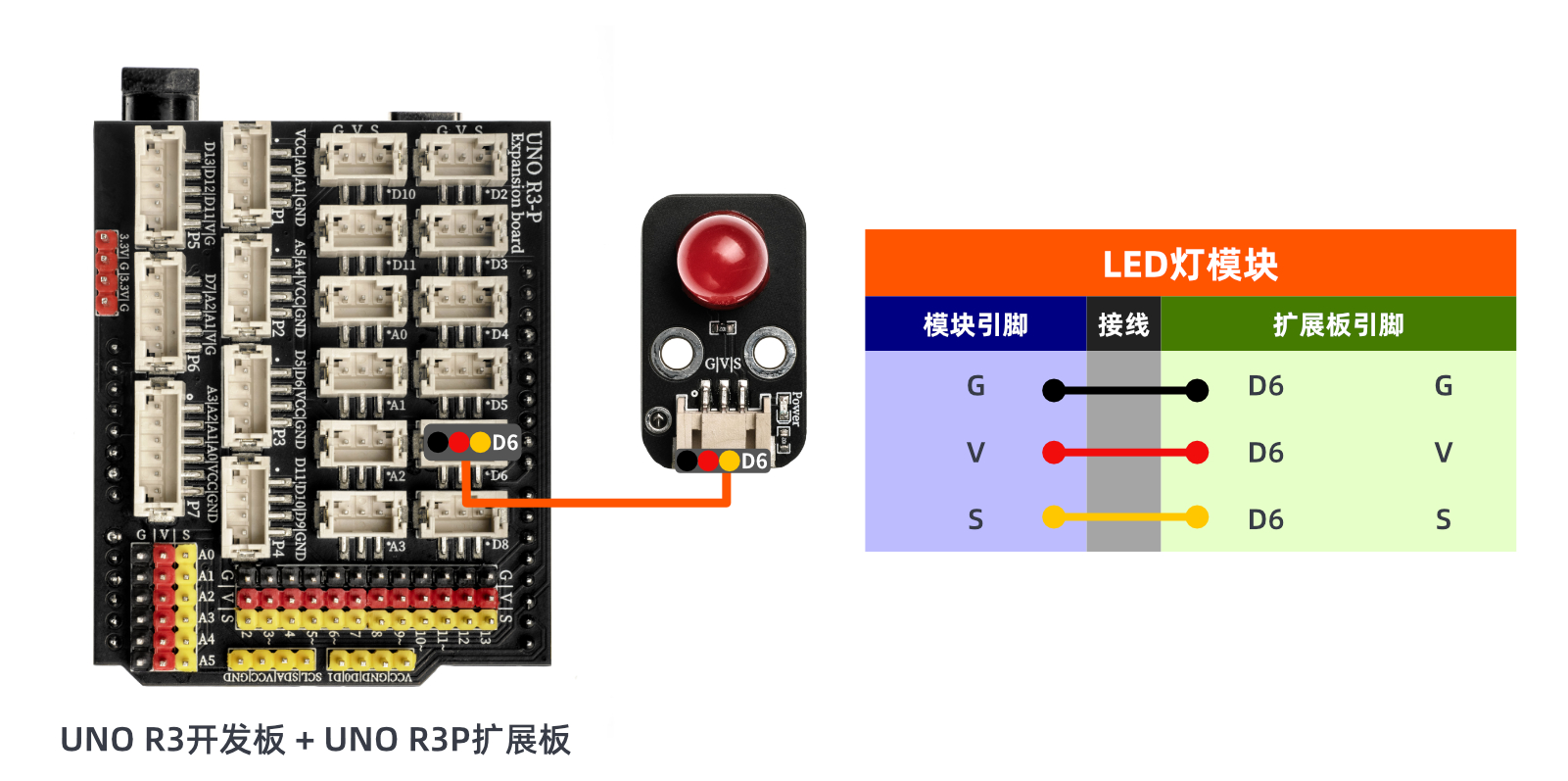

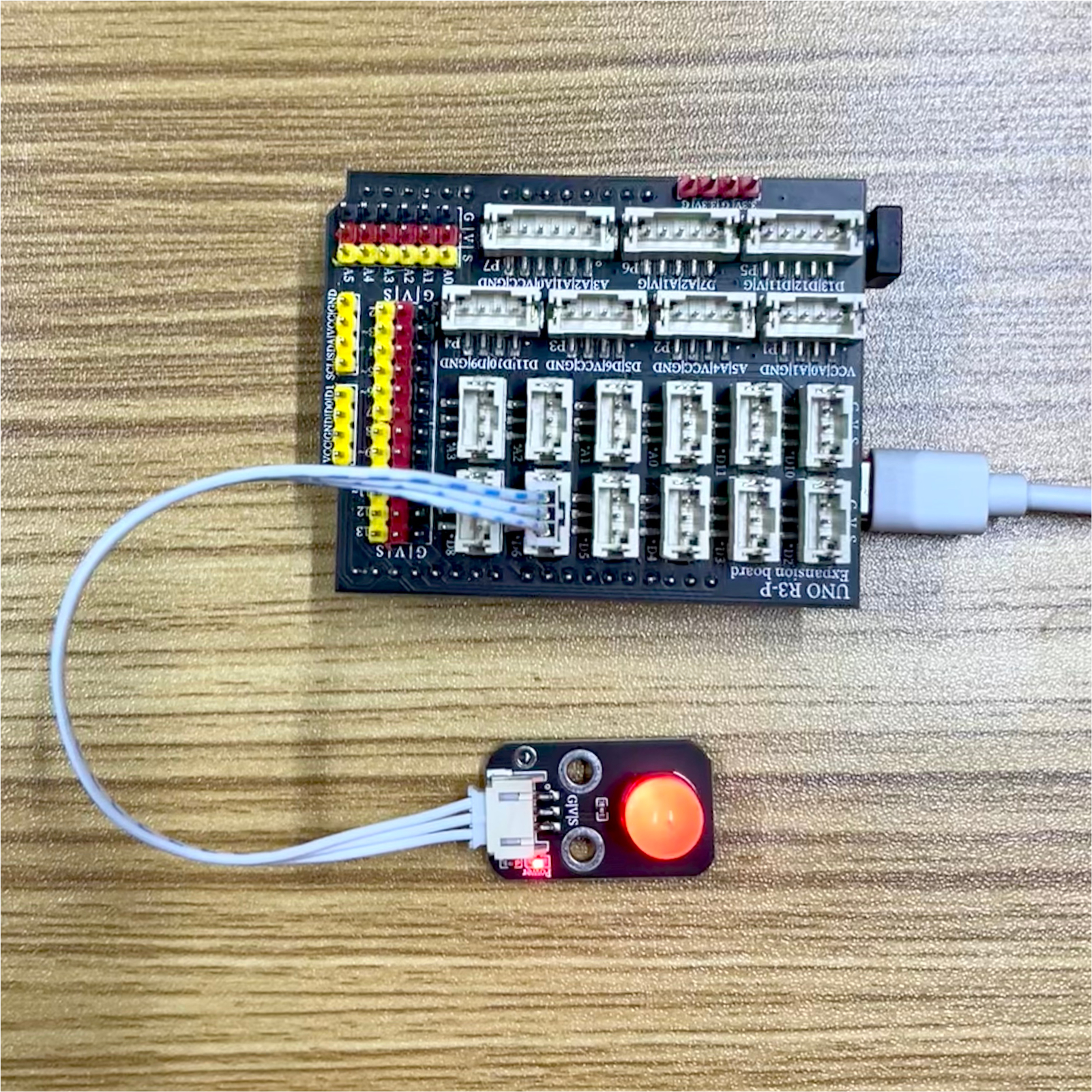

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 UNO R3 PRO 开发板之后，将会发现 LED 灯会以亮 1 秒灭1秒的频率闪烁，达到了我们想要的效果。
