OLED 显示屏模块
1、介绍 点这里回到目录
OLED( Organic Light- Emitting Diode.)有机发光二极管又称为有机激光显示、OLED显示技术具有自发光的特性、采用非常薄的有机材料涂层、和玻璃基板、当有电流通过时、这些有机材料就会发光、而且OLED显示屏幕可视角大、功耗低、OLED由于同时具备自发光、不需背光源(只上电是不会亮的、驱动程序和接线正确才会点亮)、对比度高、厚度薄、视角广、反应速度快、可用于挠曲面板、使用温度范围广、结构及制程等优异之特性、先接触的1286屏都是LCD的、需要背光、功耗较高而OLED的功耗低、更加适合小系统、由于两者发光材料的不在不同的环境中、OLED的显示效果好、模块供电可以是33V也可以是5V、不需要修改模块电路、OLED屏具有多个控制指令可以控制OLED的亮度、对比度、开关升压电路等指令、操作方便、功能丰富、可显示汉字、ASC、图案等。

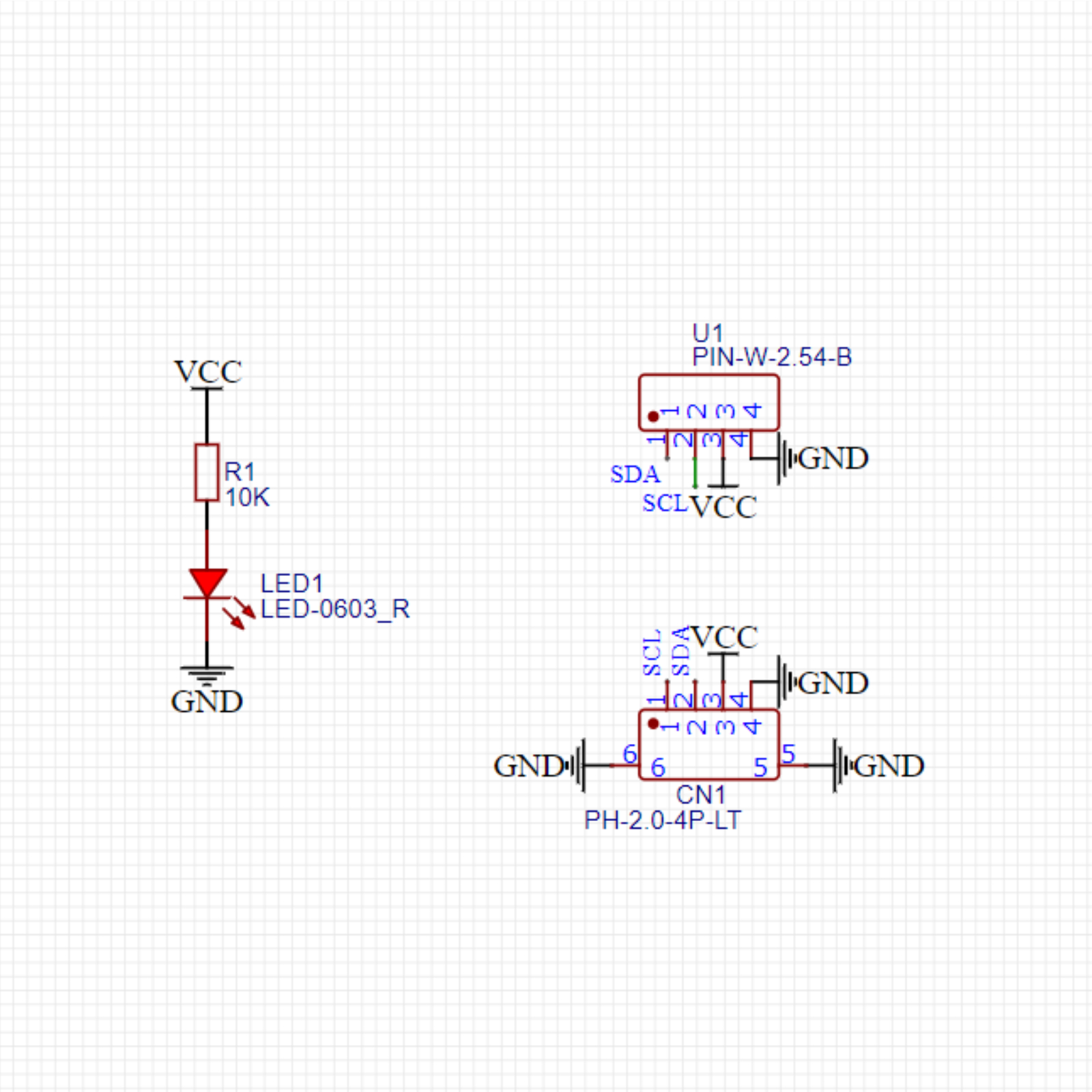

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| VCC | VCC（电源输入正极） |
| SCL | 时钟信号通信引脚 |
| SDA | 双向数据通信引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：螺丝固定
4、电路板尺寸 点这里回到目录
5、添加 Arduino库文件 点这里回到目录
首先找到Arduino库文件夹：
把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <U8g2lib.h>
#include <Wire.h>
#include "CEJU.h"
#include "DW.h"
U8G2_SSD1306_128X64_NONAME_1_HW_I2C u8g2(U8G2_R0, U8X8_PIN_NONE);
//字体：华文黑体 字号：16px 显示文字：Hello
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
//字体：华文黑体 字号：16px 显示文字：STEM
/*
------------------------------------------------------------------------------------------------
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
|0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 0 |
| |
| |
| |
| |
------------------------------------------------------------------------------------------------
*/
void page1() {
u8g2.setFont(u8g2_font_timR18_tf);
u8g2.setFontPosTop();
u8g2.drawXBMP(20, 30, 48, 16, CEJU);
u8g2.drawXBMP(60, 30, 48, 16, DW);
}
void setup(){
u8g2.setI2CAddress(0x3C*2);
u8g2.begin();
}
void loop(){
u8g2.firstPage();
do
{
page1();
}while(u8g2.nextPage());
}

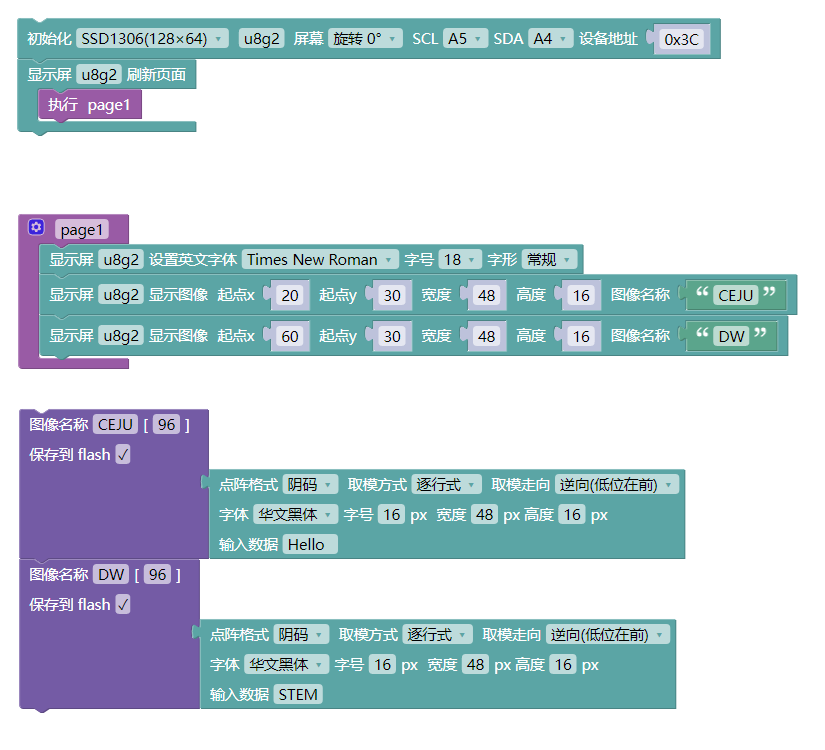

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

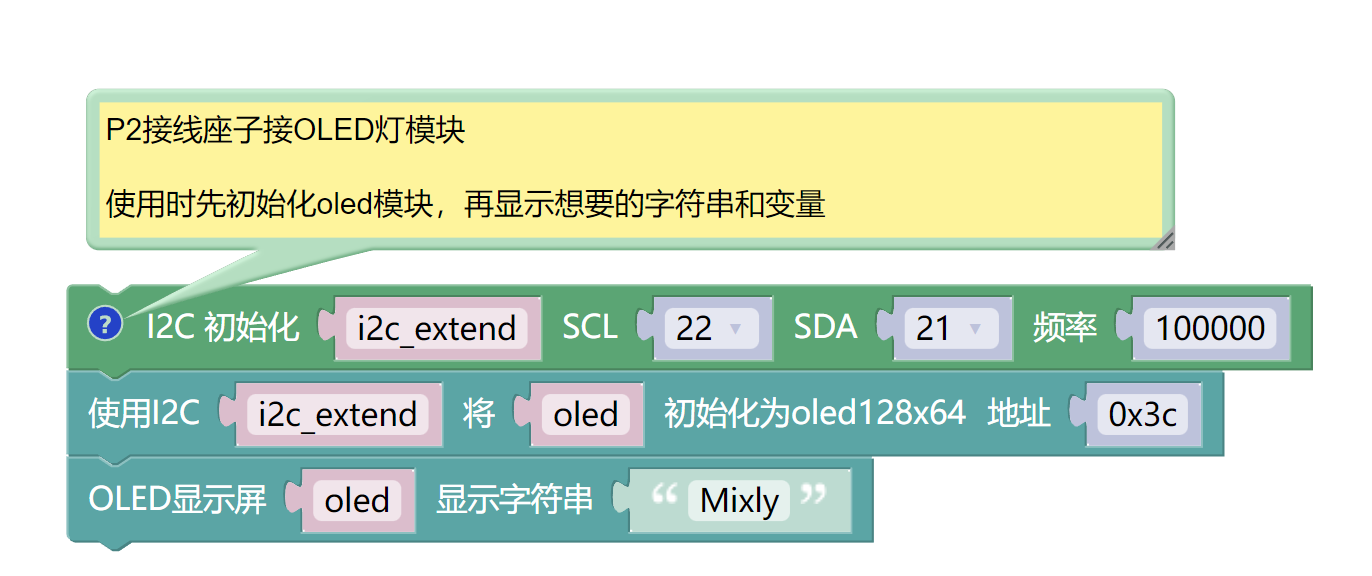

示例程序：点击下载
8、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- OLED显示屏*1
- 1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条

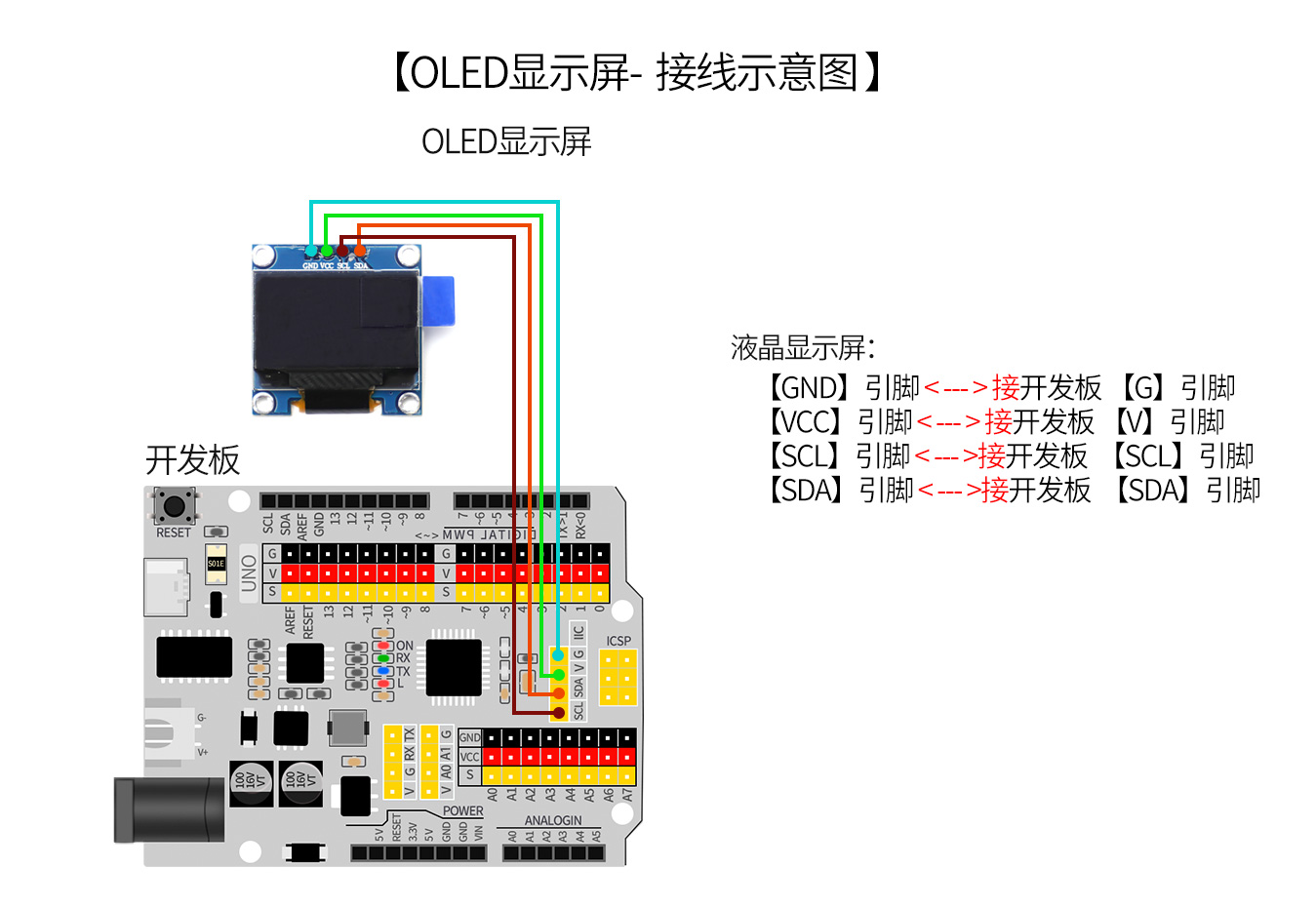

电路接线图：
9、视频教程 点这里回到目录
视频教程：点击查看

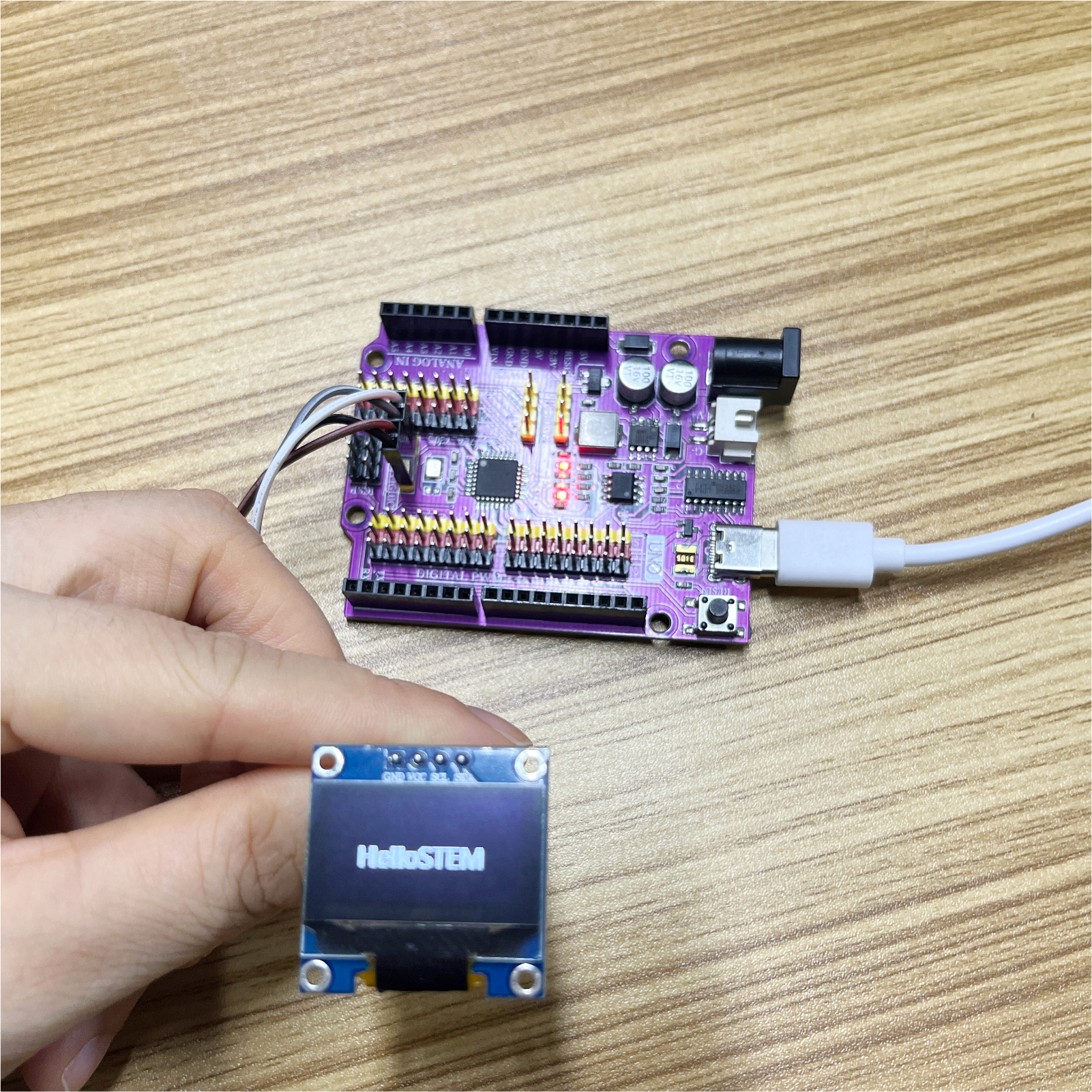

10、测试结论 点这里回到目录
在OLED屏上显示我们程序中设定好的文字及图片。
