HS-S29L 红外信号发送模块

HS-S29P 红外信号发送模块

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 示例程序
米思齐 Mixly 示例程序（图形化语言）
Arduino测试环境搭建
添加Arduino库文件
视频教程

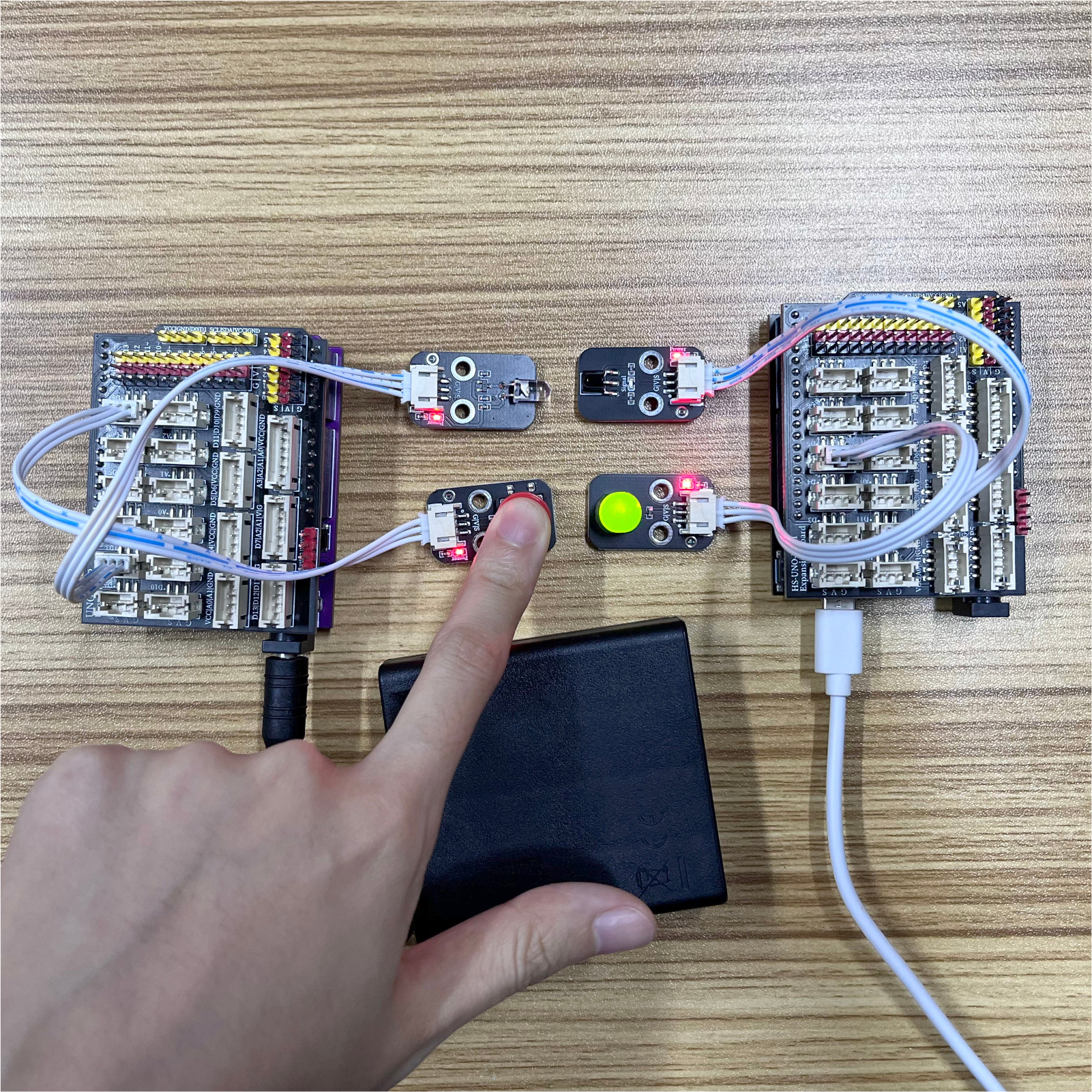

测试结论

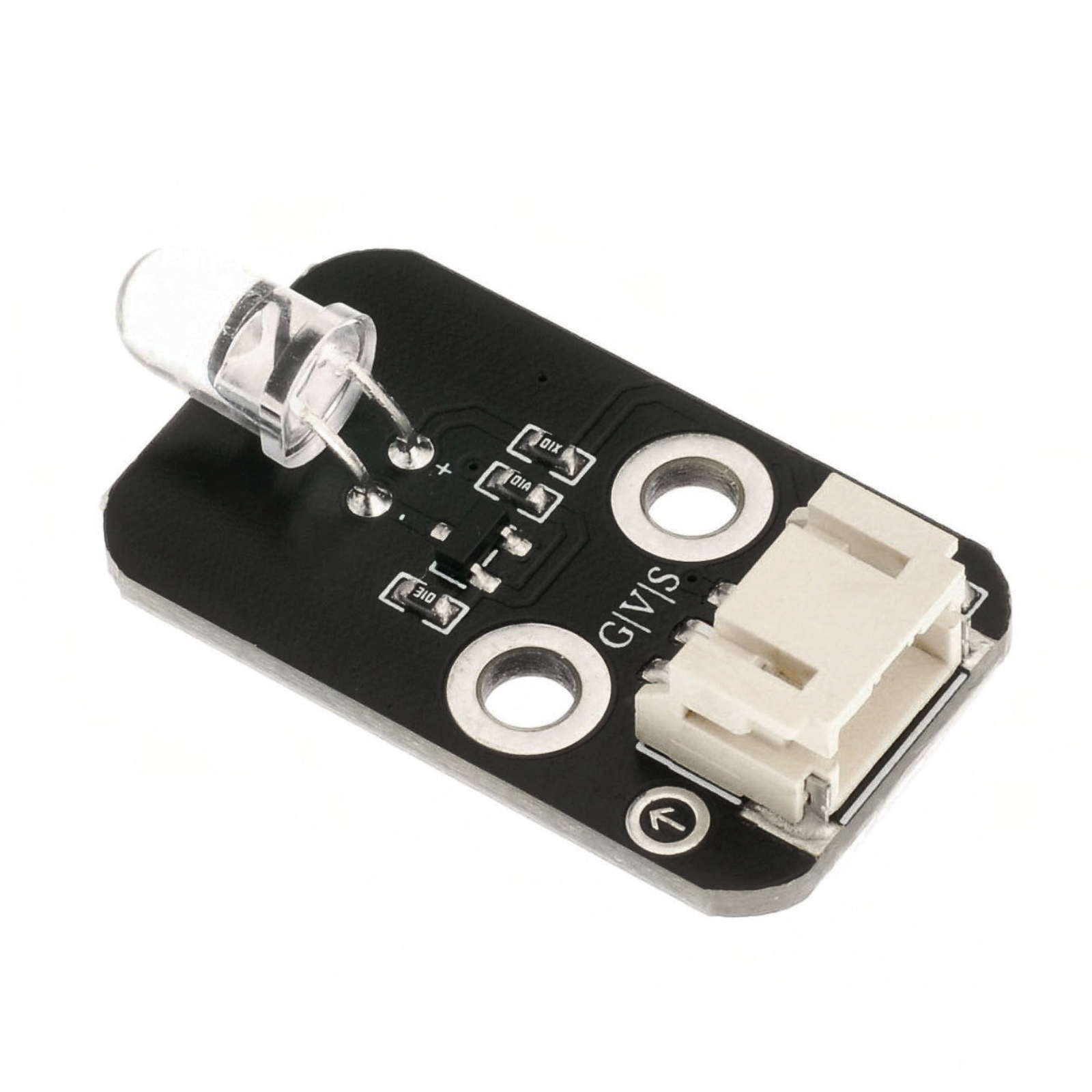

1、介绍 点这里回到目录

这次将介绍红外信号发射模块，事实上，它们在我们的日常生活中发挥着重要的作用。现在这样一种设备被广泛应用于许多家用电器中，如空调、电视、DVD 等，它是基于无线遥感的，也是一种遥控，有必要研究其原理和如何使用。红外发射管和红外接收管是直接将电能转化为近红外光的器件，属于二极管类，红外发射二极管发出的是调制后信号。

2、原理图点这里回到目录

HS-S29P 红外信号发送模块

3、模块参数点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

供电电压：3.3V / 5V
连接方式：PH2.0 端子线
安装方式：双螺丝固定

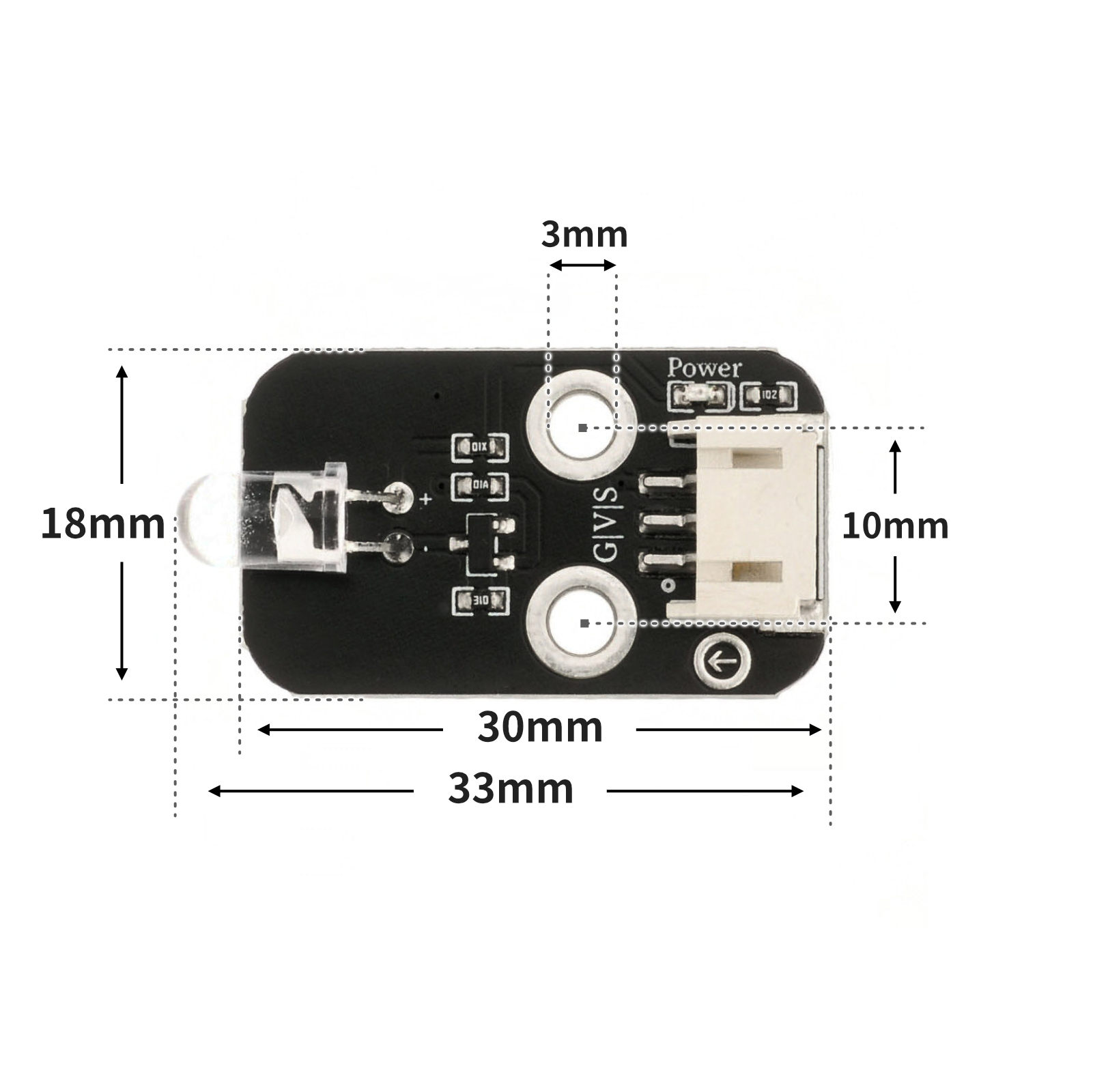

4、电路板尺寸点这里回到目录

HS-S29P 红外信号发送模块 x

5、Arduino IDE示例程序点这里回到目录

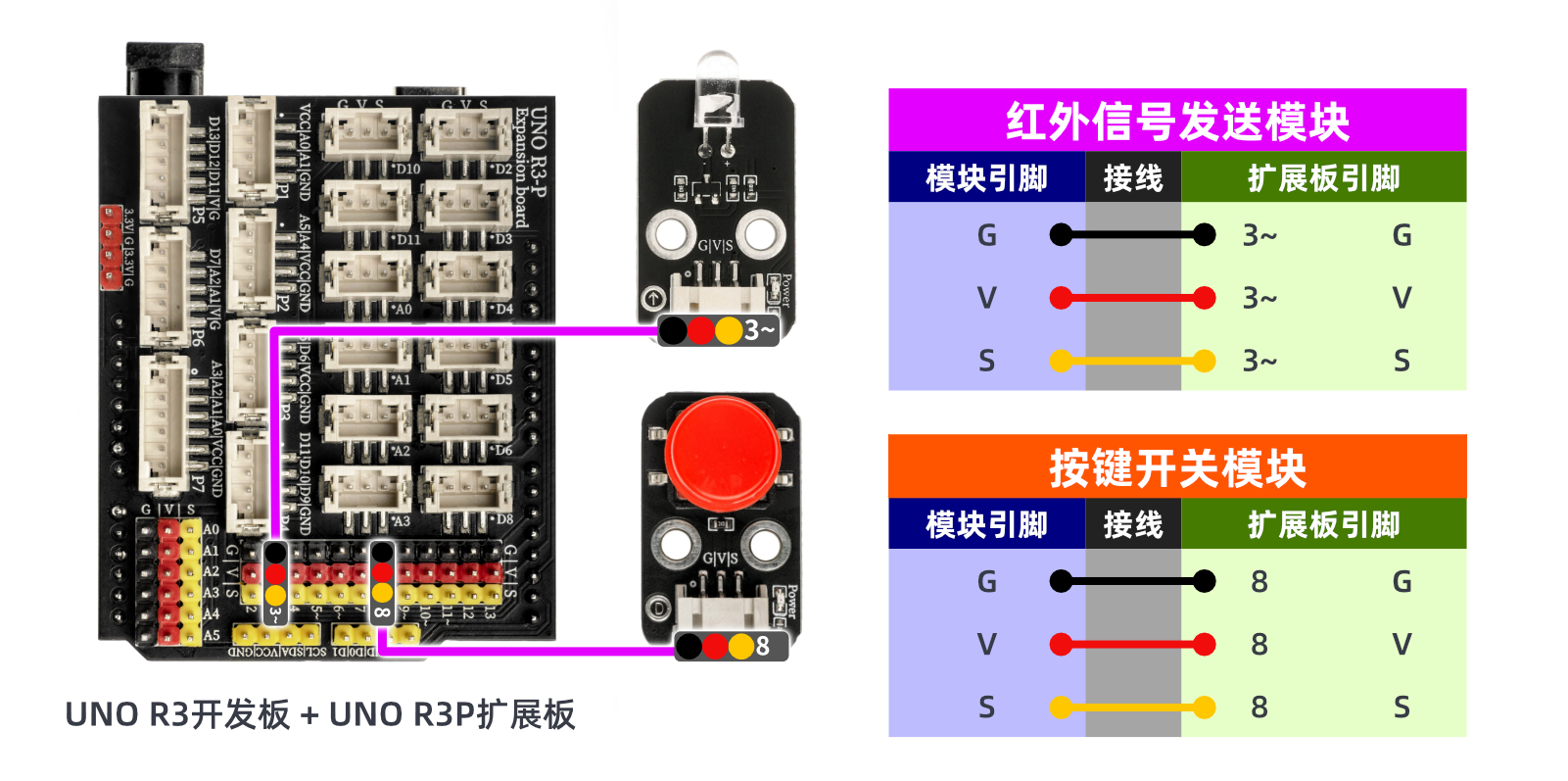

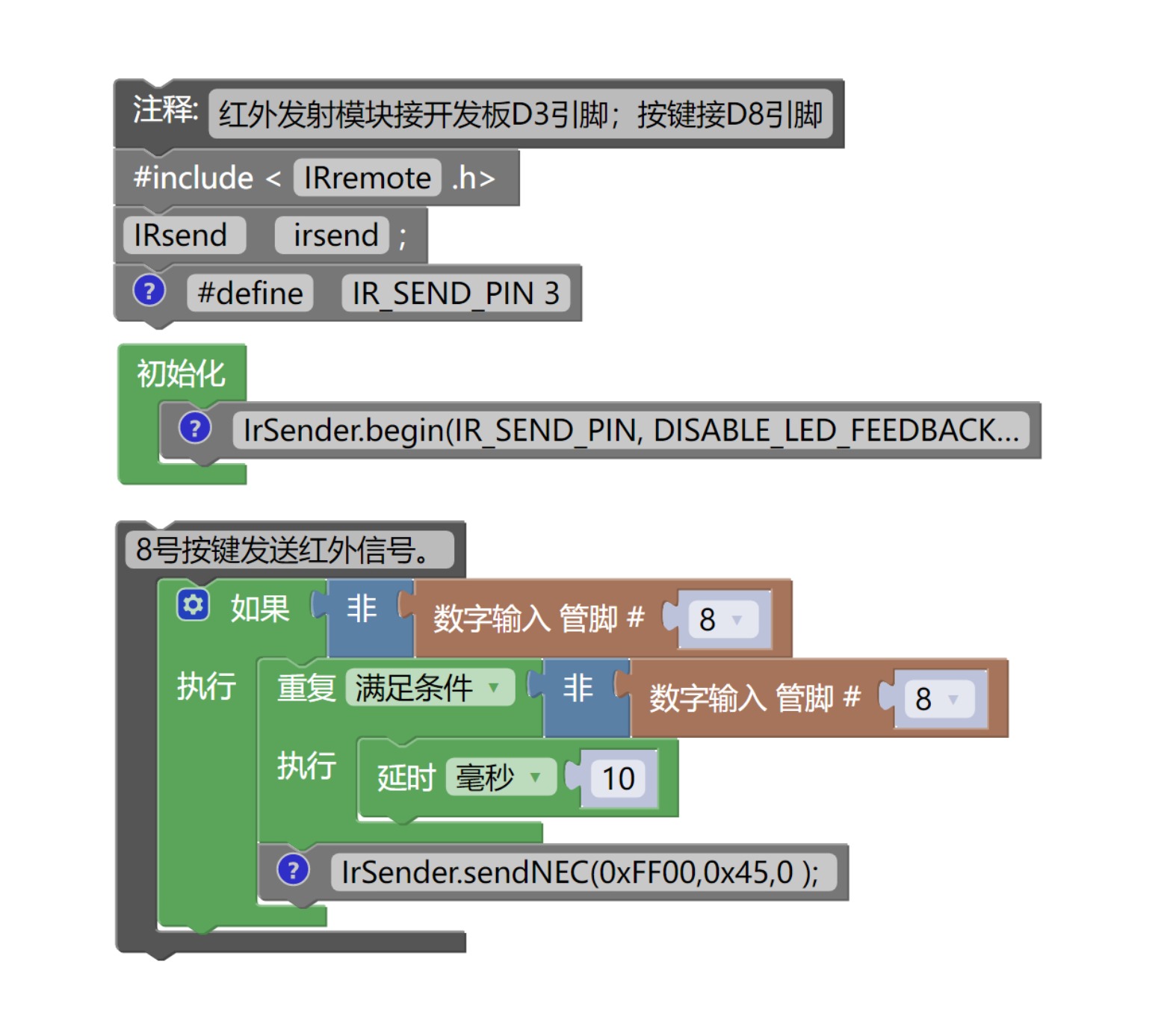

1.红外信号发送模块程序（相当于红外遥控器）

示例程序：点击下载

#define IR_SEND_PIN 3
#include <IRremote.h>

IRsend   irsend;

void setup(){
  // 启动发送，并指定引脚；开启Arduino主板L灯反馈；
  IrSender.begin(IR_SEND_PIN, DISABLE_LED_FEEDBACK);
  pinMode(8, INPUT);
}

void loop(){
  // 定义红外发射管脚.

  if (!digitalRead(8)) {
      while (!digitalRead(8)) {
        delay(10);
      }
      // 发送红外编码值
      IrSender.sendNEC(0xFF00,0x45,0 );

    }

}

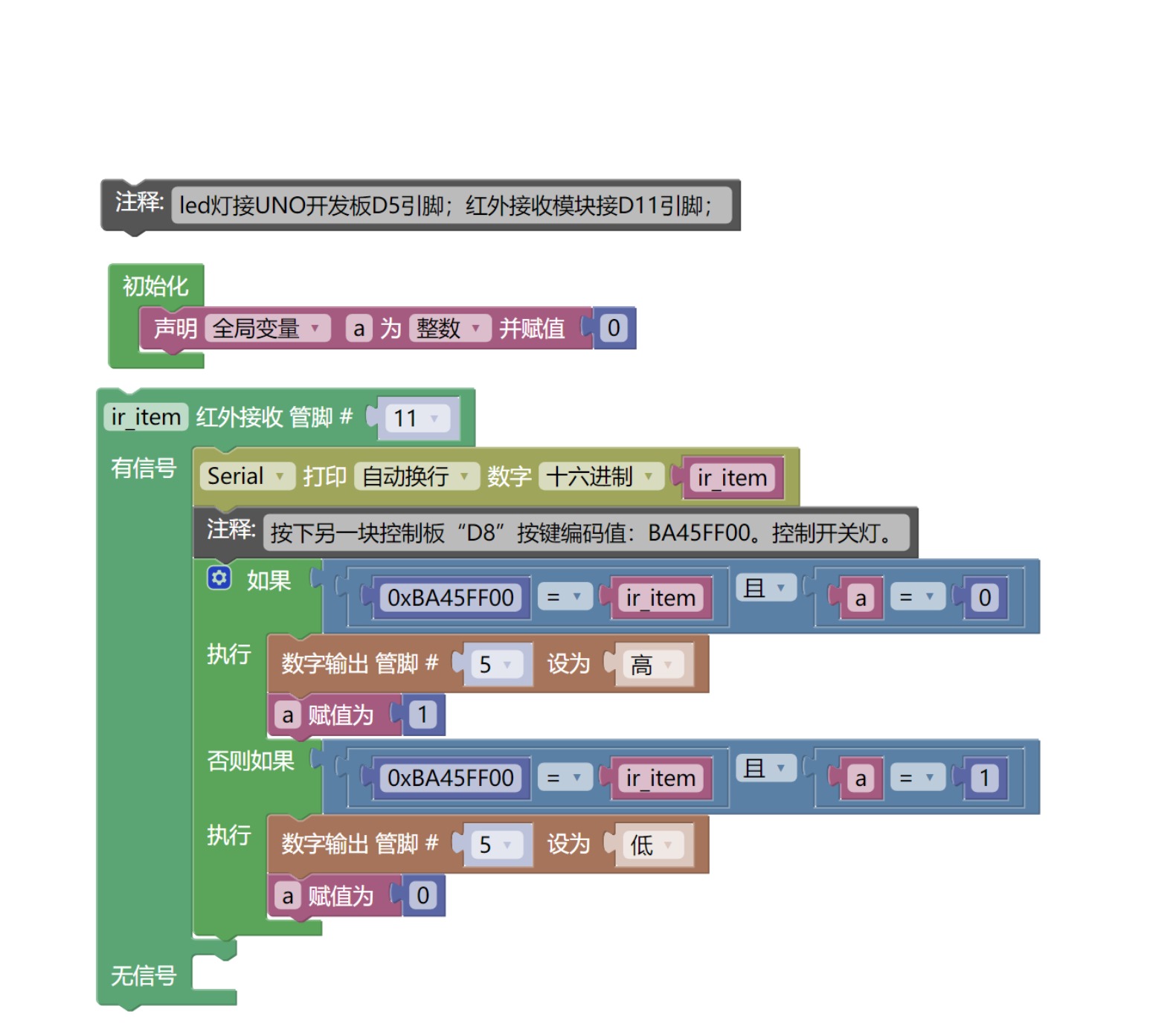

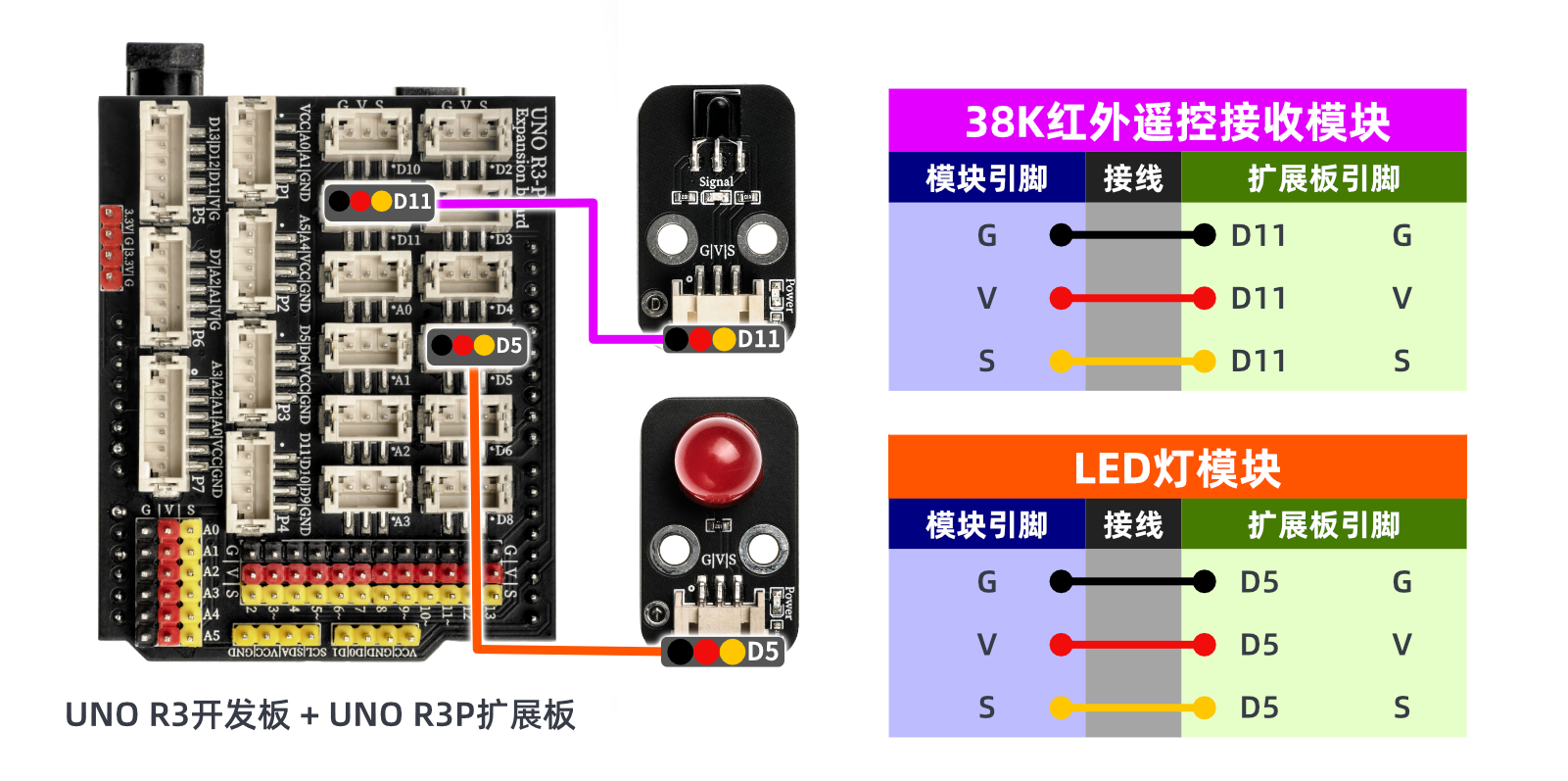

2.红外信号接收模块程序

示例程序：点击下载

#include <IRremote.h>

volatile int a;
const String IR_PROTOCOL_TYPE[] = {
  "UNKNOWN",
  "PULSE_DISTANCE",
  "PULSE_WIDTH",
  "DENON",
  "DISH",
  "JVC",
  "LG",
  "LG2",
  "NEC",
  "PANASONIC",
  "KASEIKYO",
  "KASEIKYO_JVC",
  "KASEIKYO_DENON",
  "KASEIKYO_SHARP",
  "KASEIKYO_MITSUBISHI",
  "RC5",
  "RC6",
  "SAMSUNG",
  "SHARP",
  "SONY",
  "ONKYO",
  "APPLE",
  "BOSEWAVE",
  "LEGO_PF",
  "MAGIQUEST",
  "WHYNTER"
};
IRrecv irrecv_11(11);

void setup(){
  a = 0;
  Serial.begin(9600);
  pinMode(5, OUTPUT);
  irrecv_11.enableIRIn();
}

void loop(){
  if (irrecv_11.decode()) {
    struct IRData *pIrData = &irrecv_11.decodedIRData;
    long ir_item = pIrData->decodedRawData;
    String irProtocol = IR_PROTOCOL_TYPE[pIrData->protocol];
    Serial.print("IR TYPE:" + irProtocol + "\tVALUE:");
    Serial.println(ir_item, HEX);
    irrecv_11.resume();
    Serial.println(ir_item,HEX);
    //按下另一块控制板“D8”按键编码值：BA45FF00。控制开关灯。
    if (0xBA45FF00 == ir_item && a == 0) {
      digitalWrite(5,HIGH);
      a = 1;

    } else if (0xBA45FF00 == ir_item && a == 1) {
      digitalWrite(5,LOW);
      a = 0;
    }

  } else {

  }

}

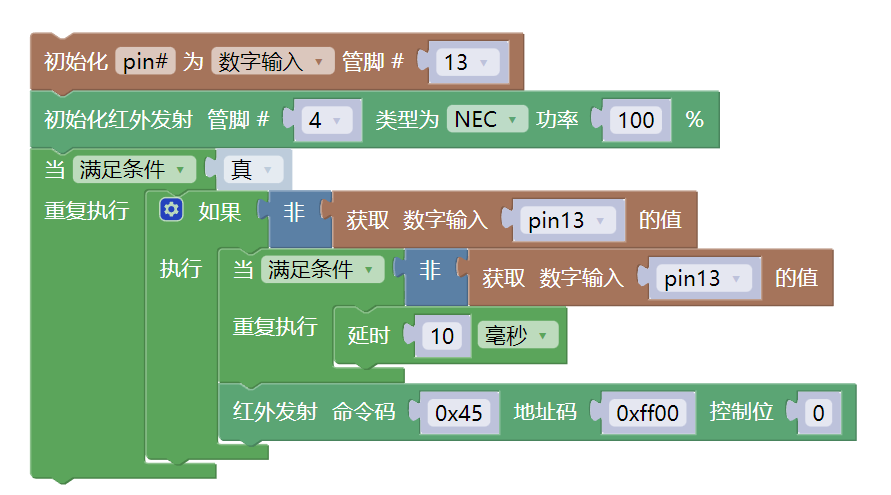

1.红外信号发送模块程序（相当于红外遥控器）

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)

import machine
import irremote
import time


pin13 = machine.Pin(13, machine.Pin.IN)
ir_tx = irremote.NEC_TX(4,False,100)
while True:
    if not pin13.value():
        while not pin13.value():
            time.sleep_ms(10)
        ir_tx.transmit(0x45,0xff00,0)

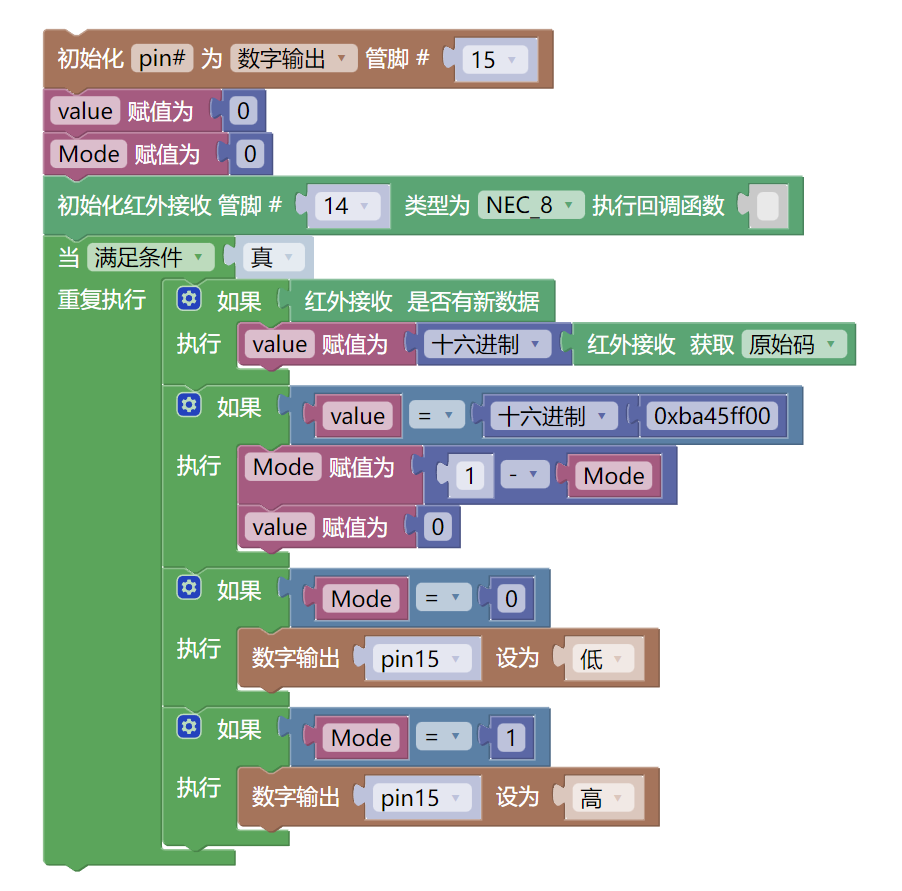

2.红外信号接收模块程序

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)

import machine
import irremote


pin15 = machine.Pin(15, machine.Pin.OUT)
value = 0
Mode = 0
ir_rx = irremote.NEC_RX(14,8)
while True:
    if ir_rx.any():
        value = hex(ir_rx.code[2])
    if value == hex(0xba45ff00):
        Mode = 1 - Mode
        value = 0
    if Mode == 0:
        pin15.value(0)
    if Mode == 1:
        pin15.value(1)
