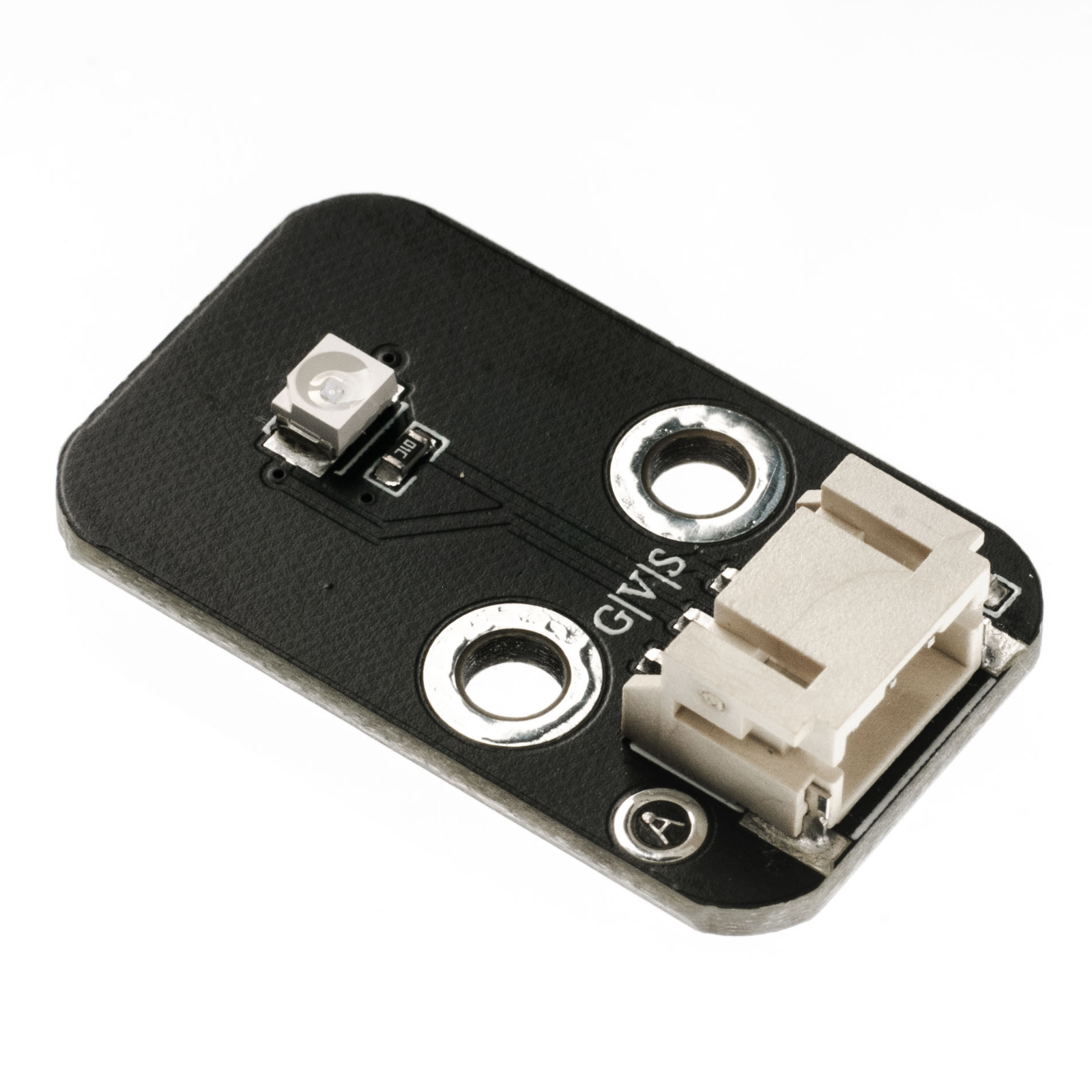

HS-S20P 环境亮度传感器
1、介绍 点这里回到目录
环境亮度传感器，又称环保型光敏电阻。替代光敏电阻 CdS，符合 RoHS 指令/无铅/无镉。特制滤光环氧树脂封装，光谱响应特性类似于人眼；随光照度变化线性输出；具有一定的温度稳定性；低暗电流，低工作照度；可广泛应用于各种光控电路，比如控制和调节灯光，调节背景光，如电视，PDA，照相机，LCD/LED 显示器和移动电话等；控制玩具和照明设备。环境亮度传感器对环境光线最敏感，一般用来检测周围环境的光线亮度等 。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

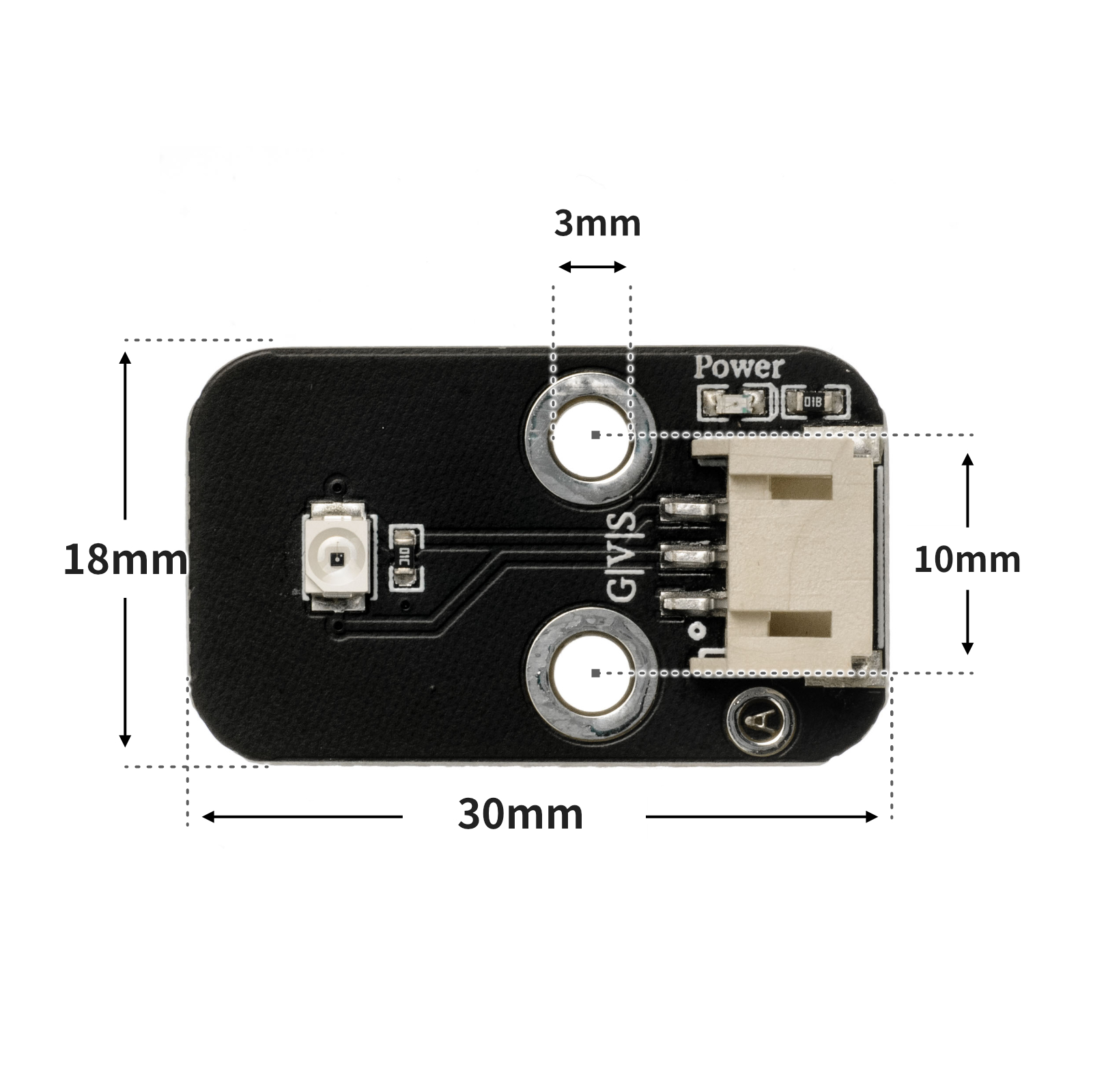

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int sensorValue;
volatile int light;
void setup(){
sensorValue = 0;
light = 0;
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
//环境亮度传感器接A0；led灯模块接D6；
//当手遮住光敏传感器时，显示数值将变小，led灯变亮；当光线变强时，显示数值将变大，led灯变暗；
sensorValue = analogRead(A0);
light = (map(sensorValue, 0, 1010, 255, 0));
Serial.print(" A0=");
Serial.print(sensorValue);
Serial.print(" light=");
Serial.println(light);
delay(5);
analogWrite(6, light);
}

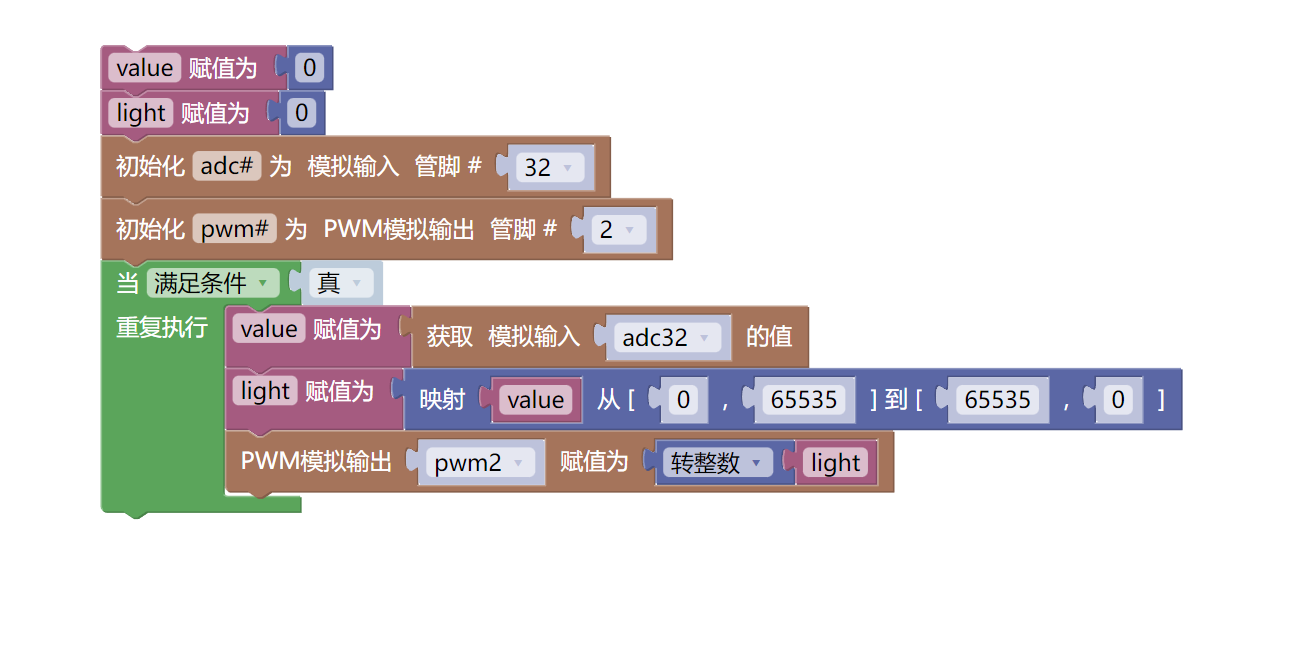

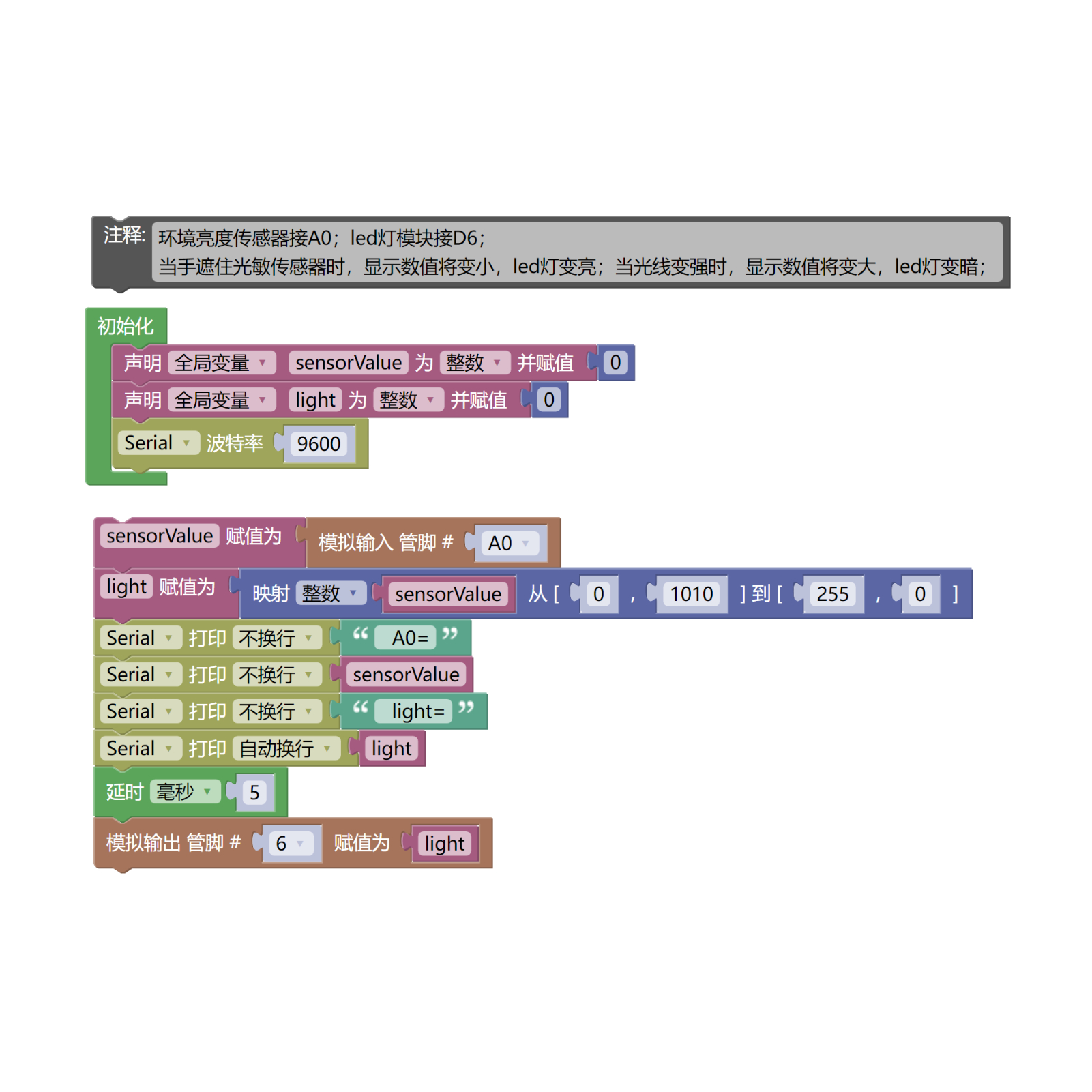

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08P）*1
- 环境亮度传感器模块（HS-S20P）*1
- PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

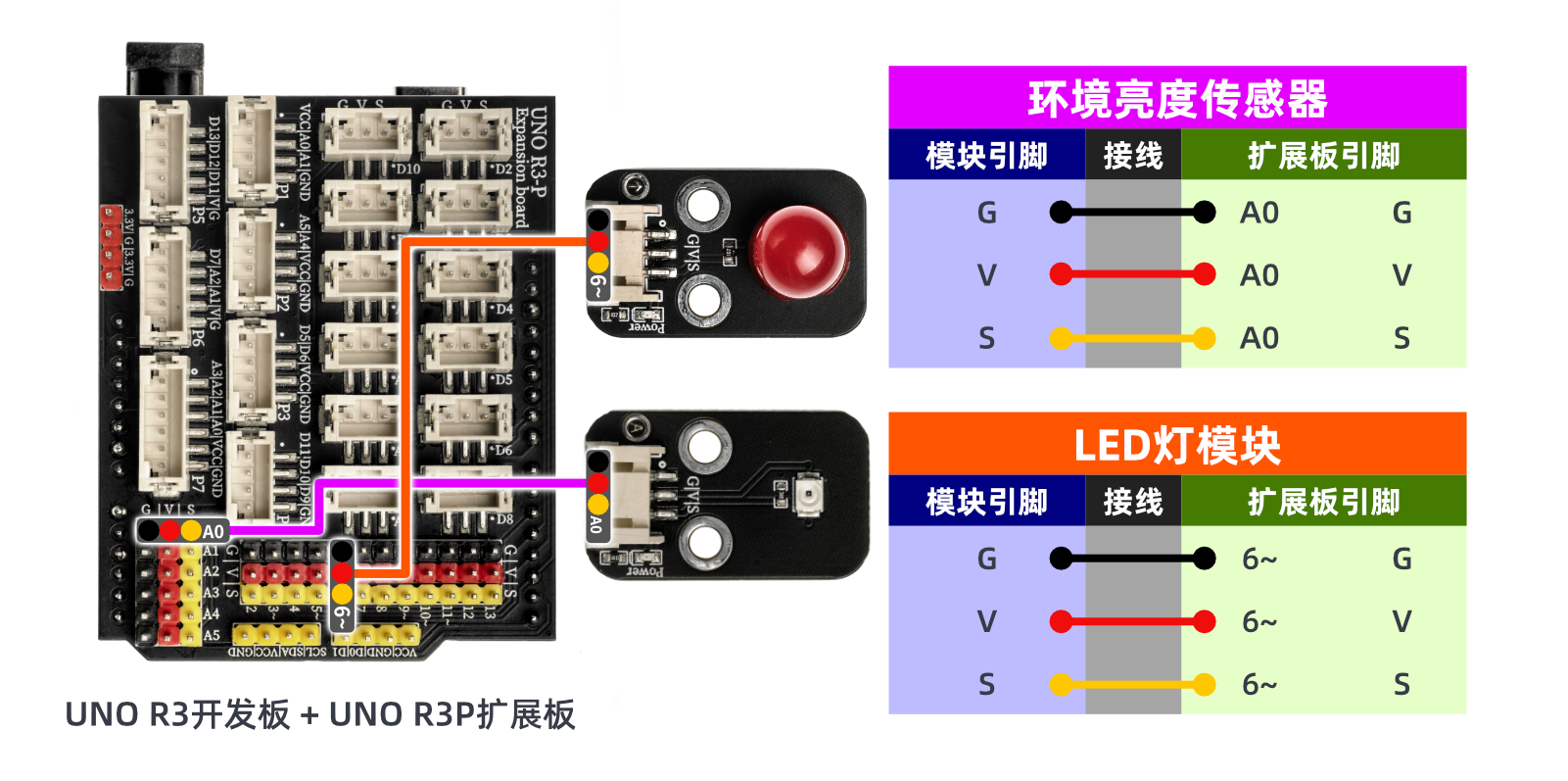

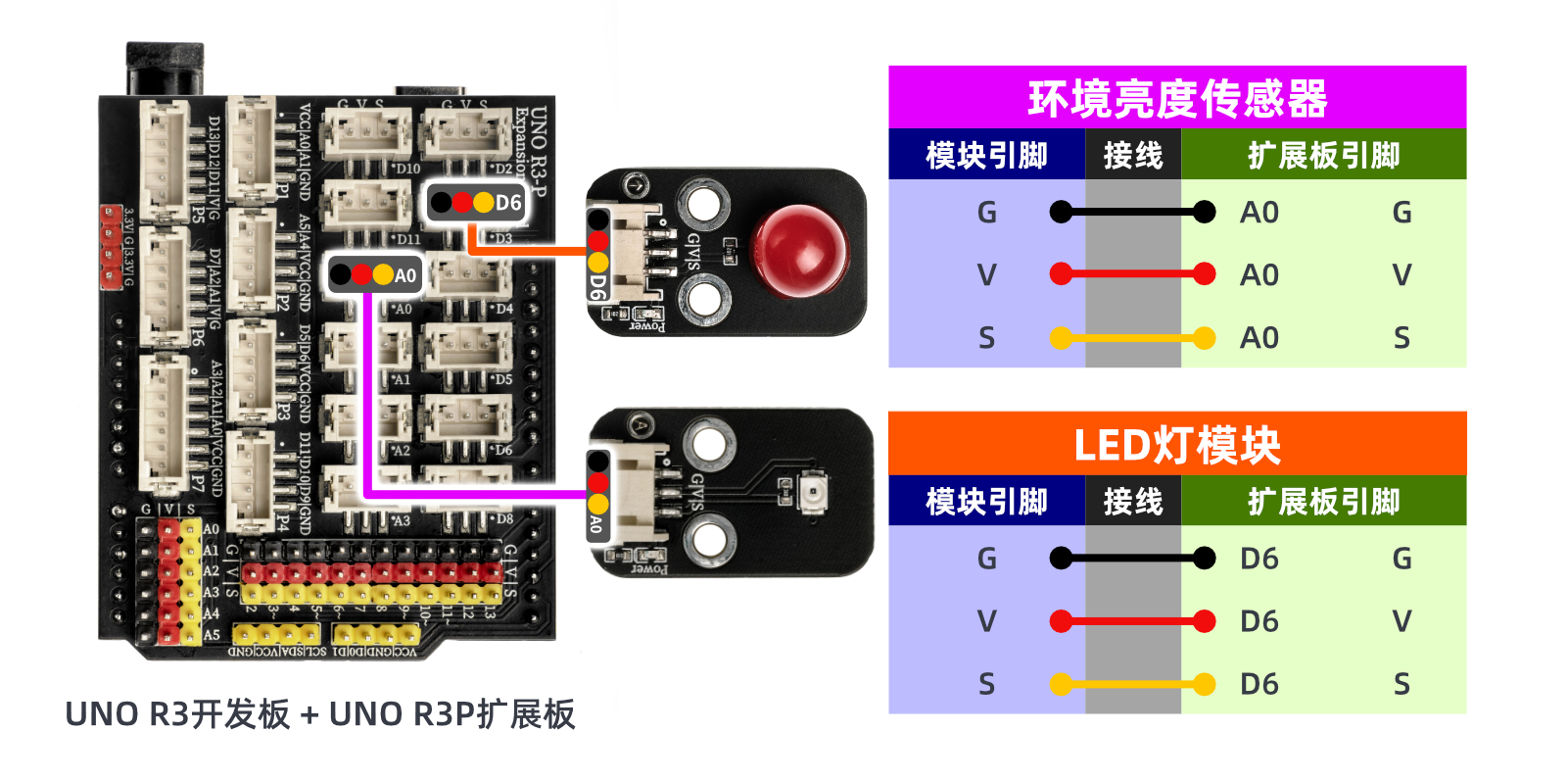

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

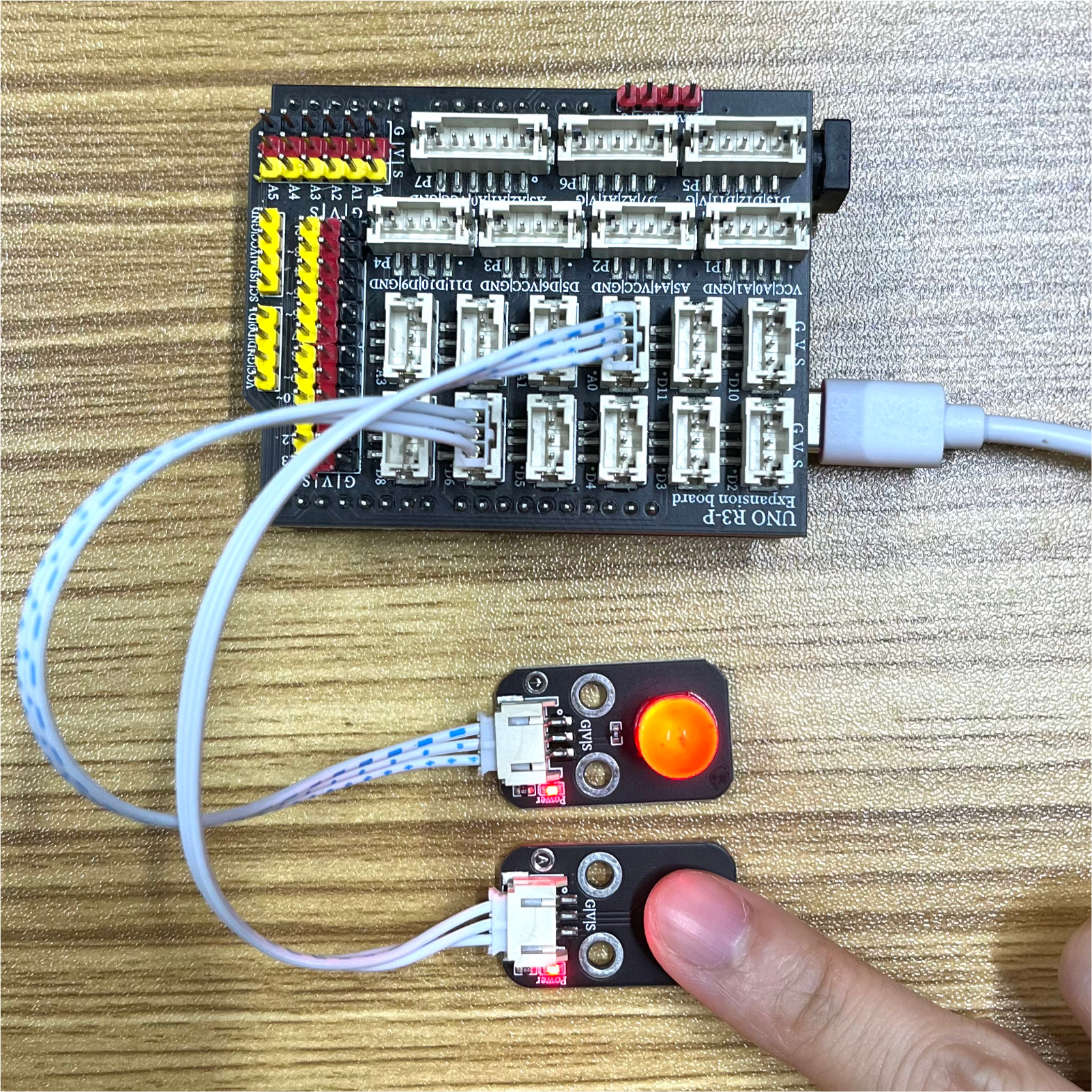

9、测试结论 点这里回到目录
环境亮度传感器就是一个光敏电阻与一个电阻串联分压，而我们读取的模拟值就是分压出来的电压值，周围环境光线的亮度强时所读取的电压值就越高，相反周围环境光线的亮度低时所读取的电压值就越低。由此可见，在白天或者强光下，led不亮或者灯光很暗；在黑夜下，led亮起。我们可以根据使用场景通过串口输出值编写程序，使光控灯更智能。
