HS-F03A 直线激光射灯

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

6.0激光模组，激光头直径为0.6mm，有正负接线柱，工作电压3.3v-5v，只有在雾或者有其他介质的前提下才能看到微弱的红线，而在通常情况下看到的是一个红点，管体为铜材。主要用于激光类玩具，发光陀螺，各种水平仪，地线仪等。特别注意：不要对着人的眼睛。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

• 供电电压：3.3V / 5V

• 连接方式：2.54mm排针

• 安装方式：双螺丝固定

---

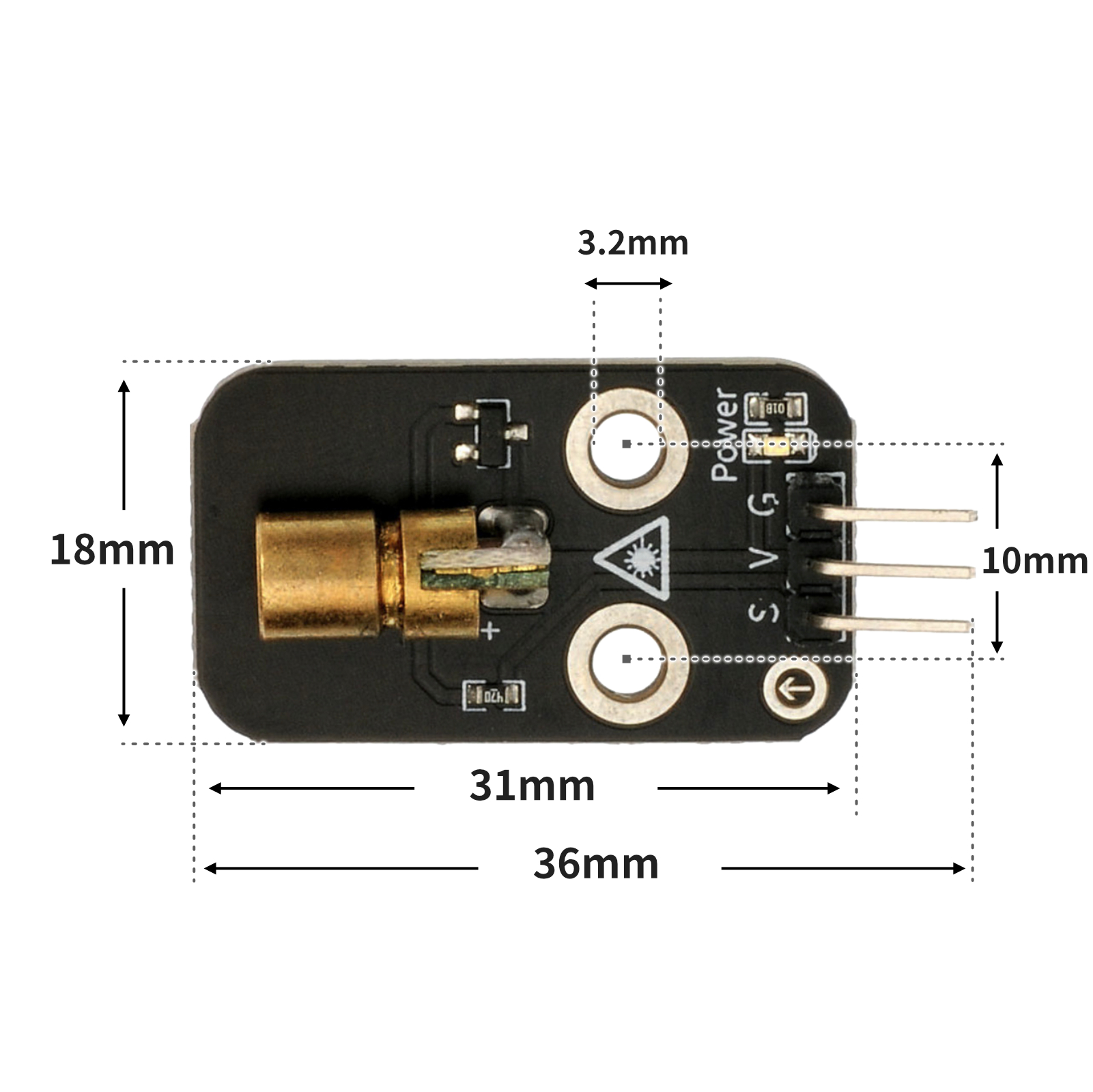

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序：点击下载

void setup(){
  pinMode(3, OUTPUT);
}

void loop(){
  digitalWrite(3,HIGH);
  delay(500);
  digitalWrite(3,LOW);
  delay(500);

}

---

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1
• USB type-c 数据线 *1
• 直射激光射灯模块（HS-F03A）*1
• 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

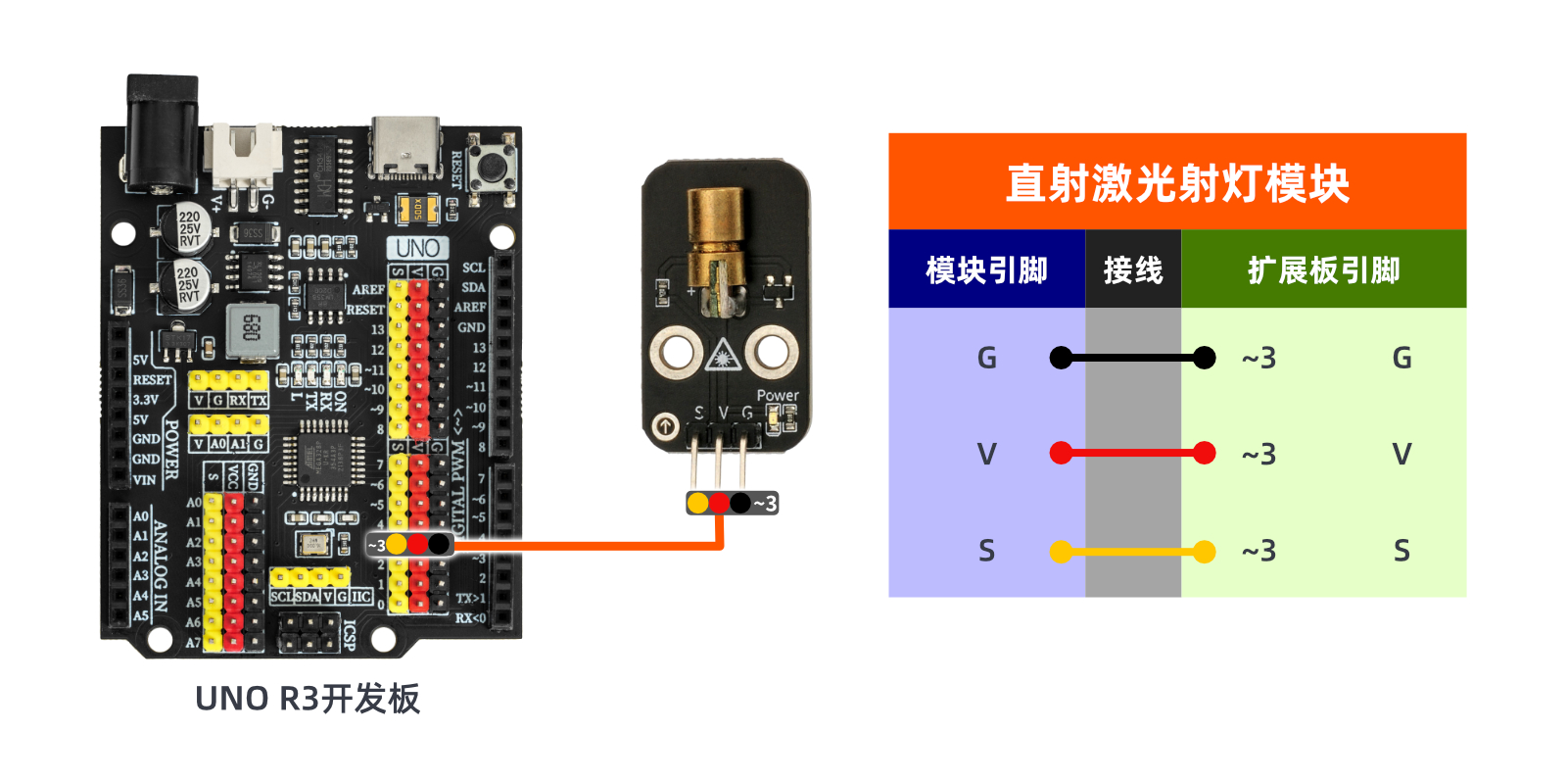

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

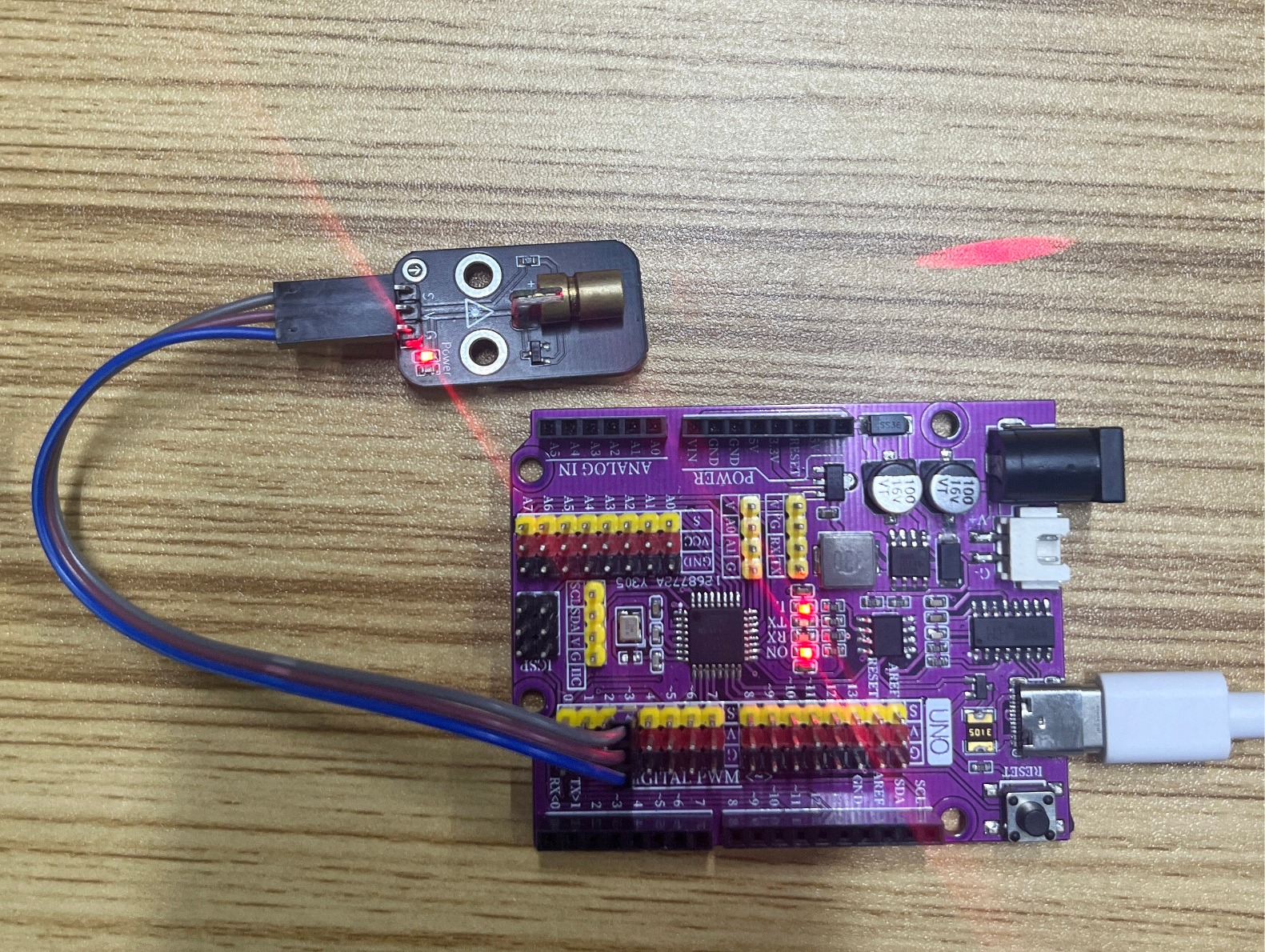

器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，将会发现 直线激光射灯会以 0.5 秒的频率闪烁，达到了我们想要的效果。

---
