HS-E11太阳能追光器
HS-E11太阳能追光器说明书
产品简介：
太阳能追光器是一款由四路光敏传感器、太阳能板、舵机等配件组合而成的套件。本套件可实现将灯光照射在四路光敏传感器上，太阳能追光器会跟随光线而转动。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

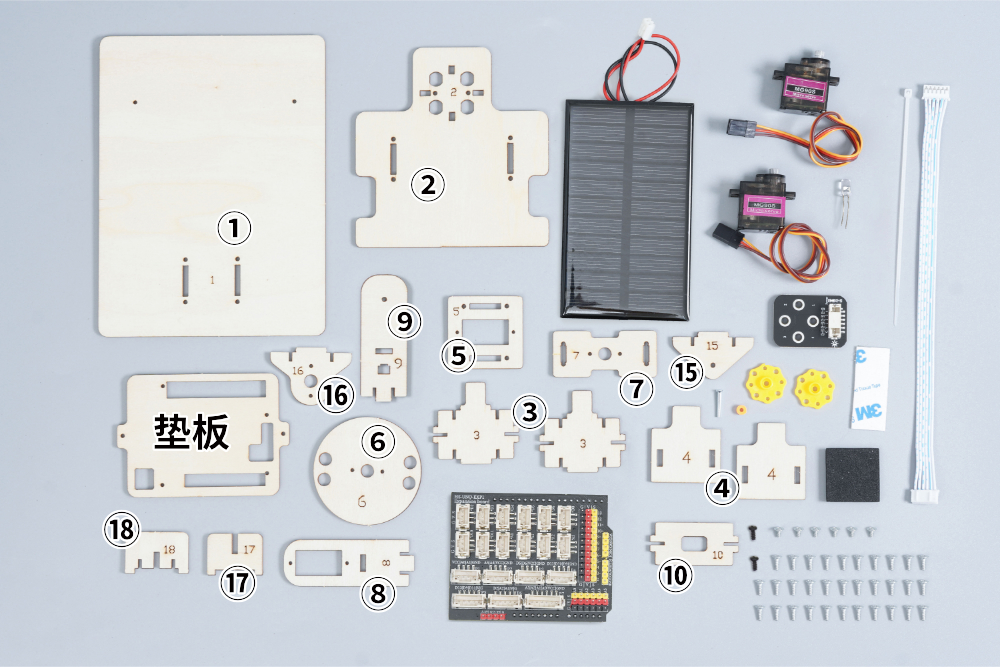

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。

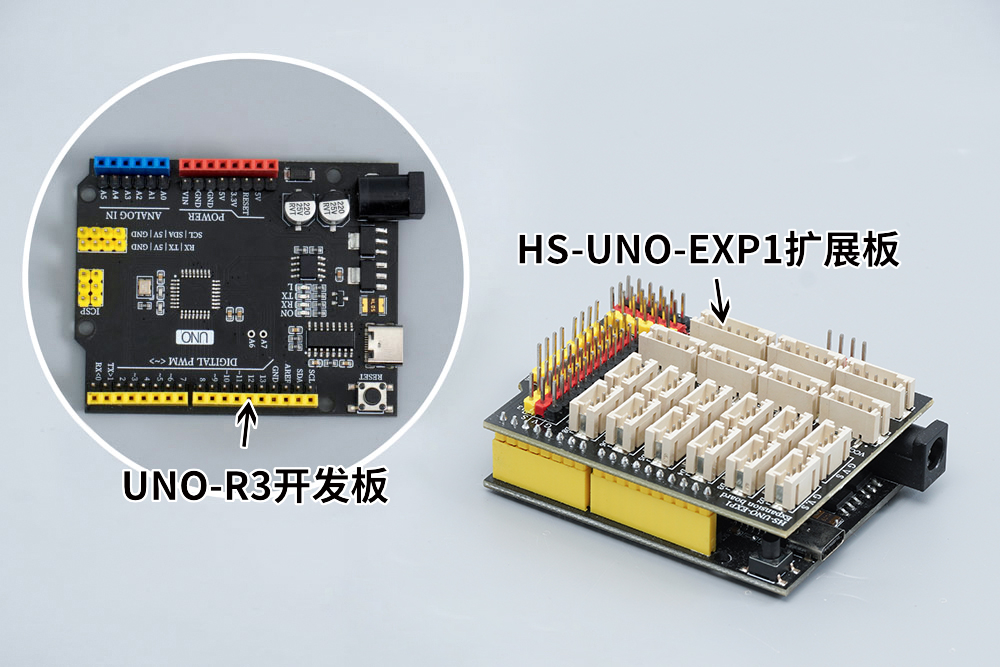

STEP：2
把HS-UNO-EXP1扩展板插入UNO-R3开发板上。
STEP：3

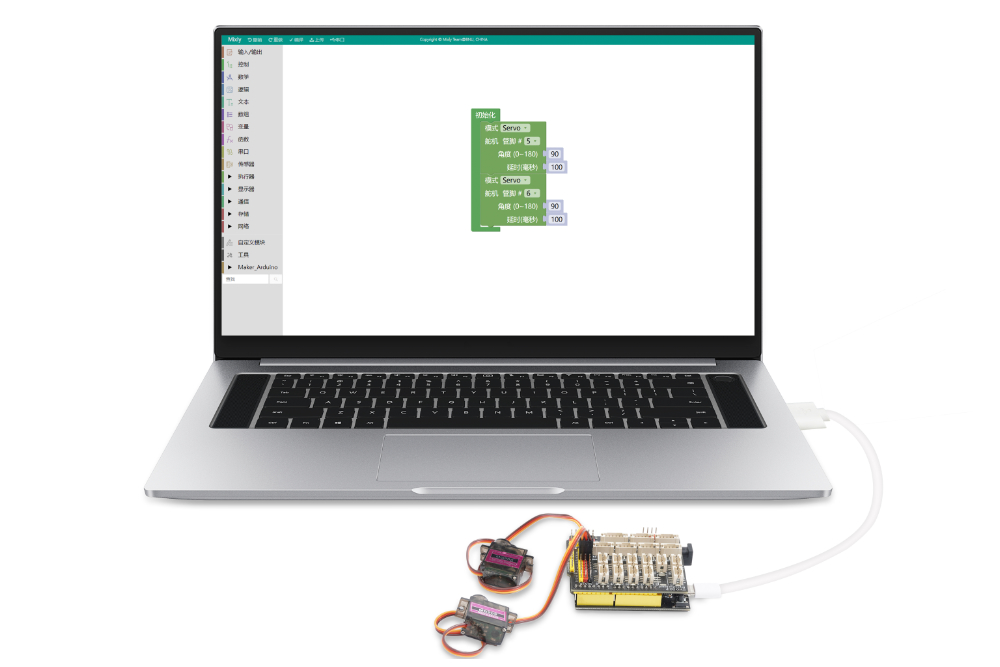

参照【接线示意图】把舵机导线插入HS-UNO-EXP1扩展版上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上使舵机归位到初始化角度再断电安装舵机。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
注意：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！务必安装舵机前必须要让舵机复位到程序初始化角度，否则可能导致位置不对而堵转，造成的舵机损坏。

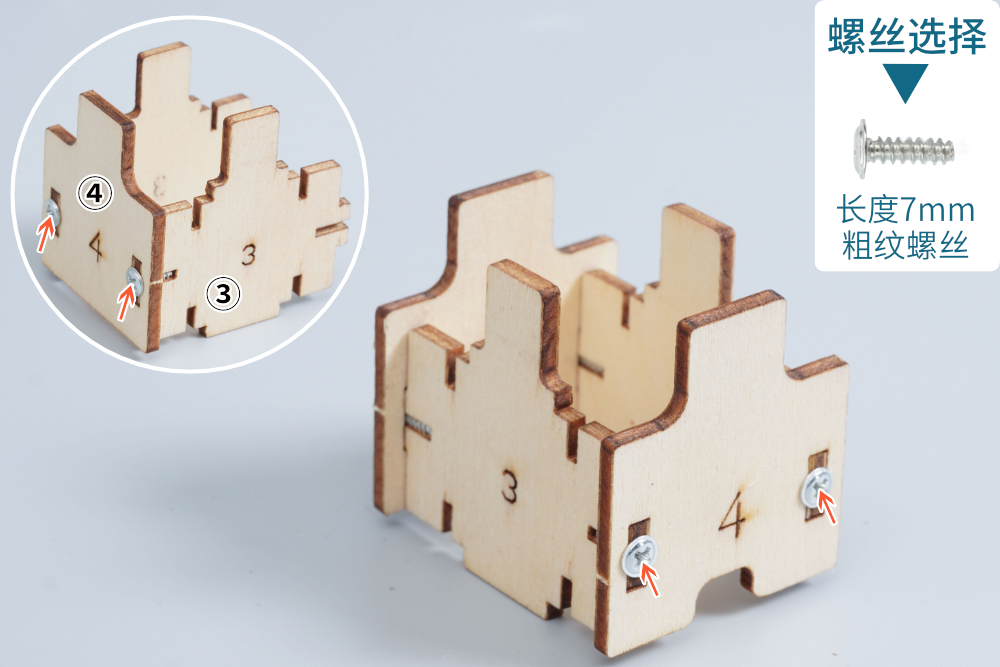

STEP：4
首先用7mm粗纹螺丝把两块③号板安装在④号板上，然后用7mm粗纹螺丝把另外一块④号板安装在两块③号板上。

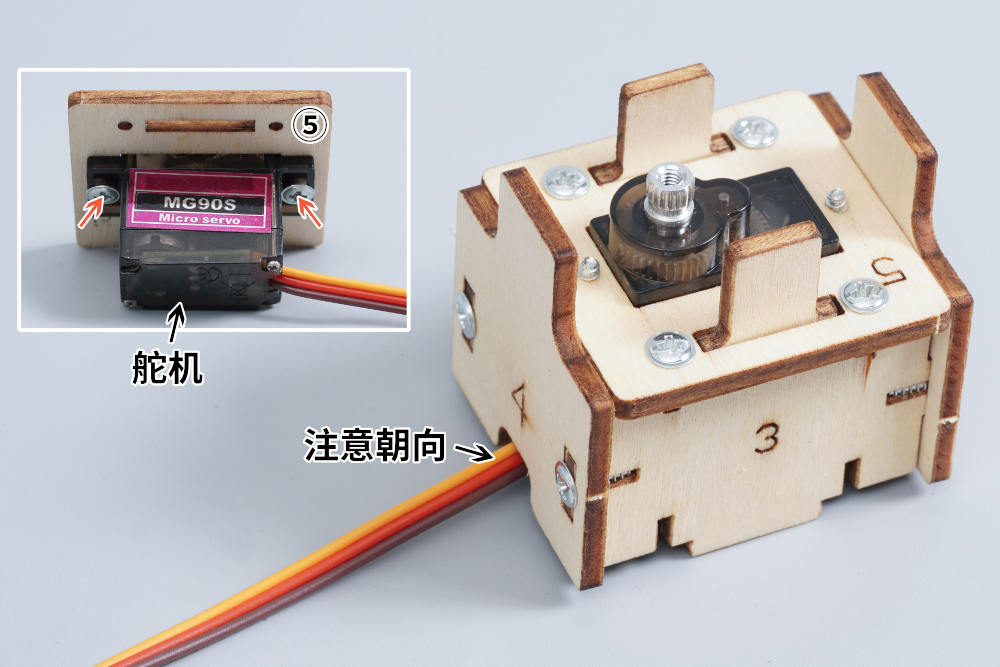

STEP：5
首先用7mm粗纹螺丝把舵机安装在⑤号板上，然后用7mm粗纹螺丝把⑤号板安装在两块③号板上。
STEP：6

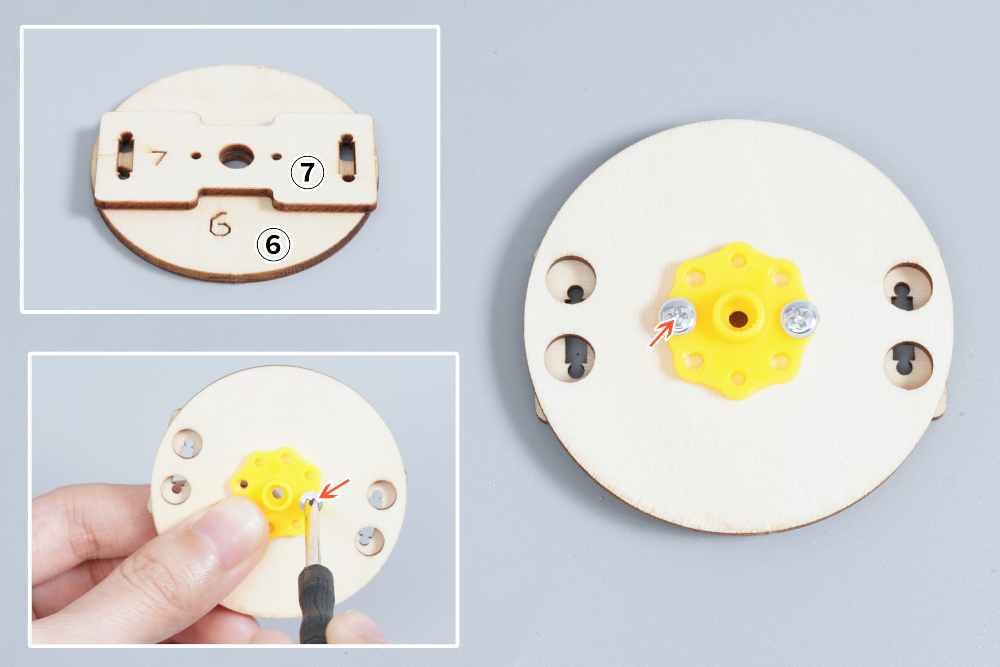

首先把⑦号板叠放在⑥号板上，然后把舵机盘叠放在⑥号板反面，最后用7mm粗纹螺丝进行固定。注意：进行叠放时把孔洞对齐。

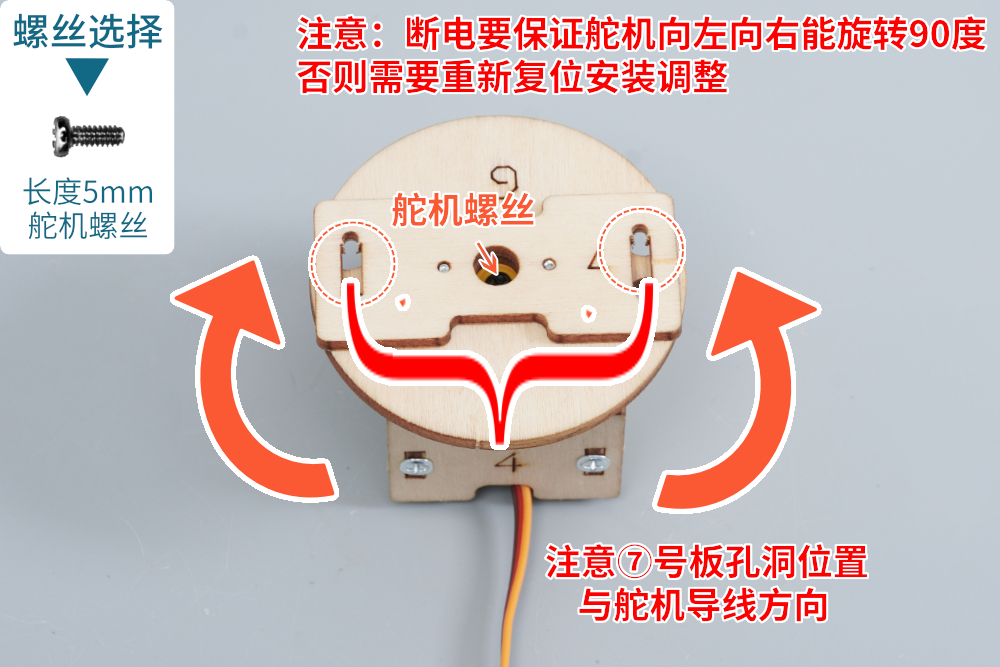

STEP：7
用舵机螺丝把舵机盘固定在舵机上。 注意：请务必断电情况下安装舵机盘（臂），安装时不要转动舵机，舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯，阻力大于舵机扭力会发烫烧坏舵机

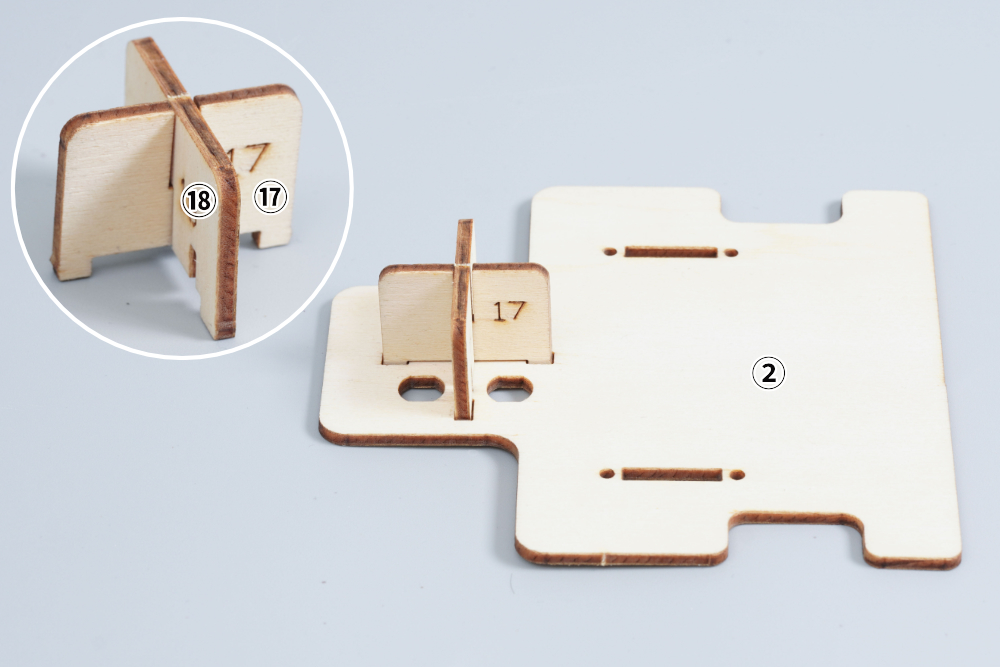

STEP：8
参照上图，首先把⑰、⑱号板安装在一起，然后把⑰、⑱号板安装在②号板上。

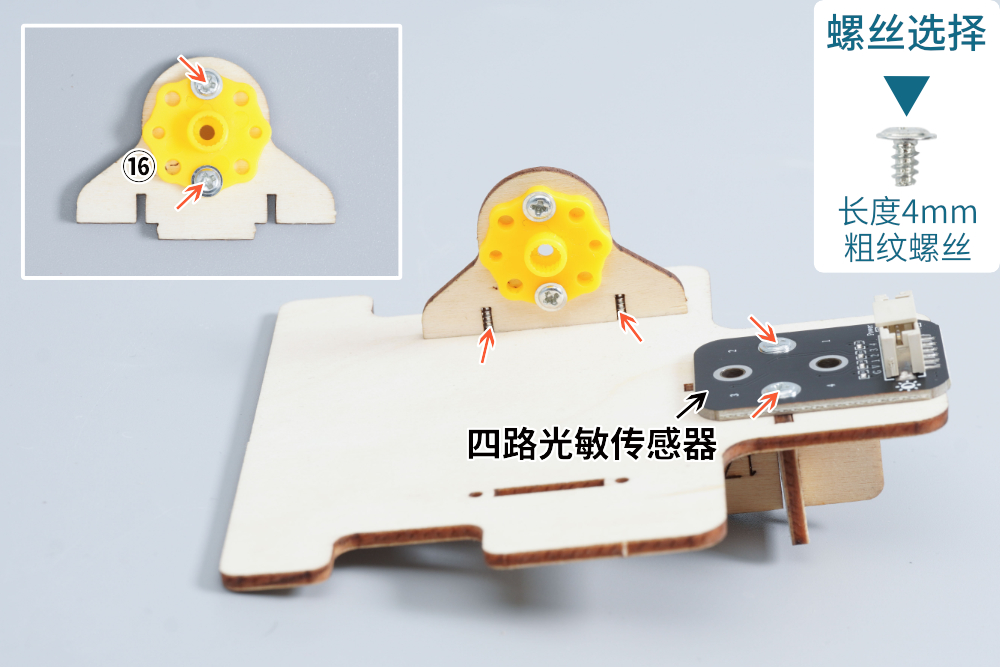

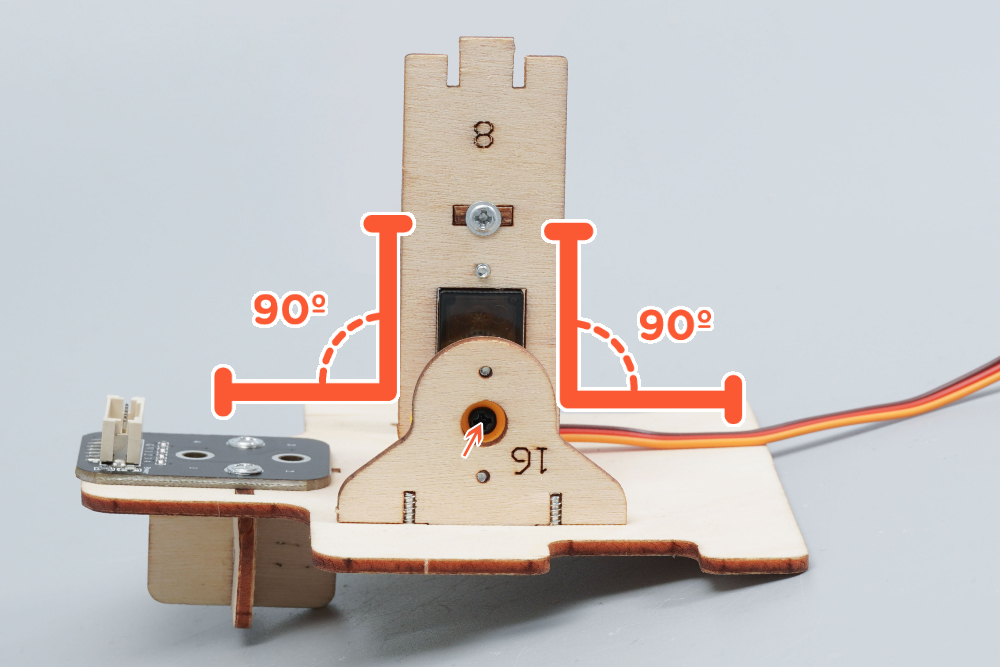

STEP：9
参照上图，首先用4mm粗纹螺丝把舵机盘安装在⑯号板上，然后用7mm粗纹螺丝把⑯号板安装在②号板上，最后用7mm粗纹螺丝把四路光敏传感器安装在②号板上。

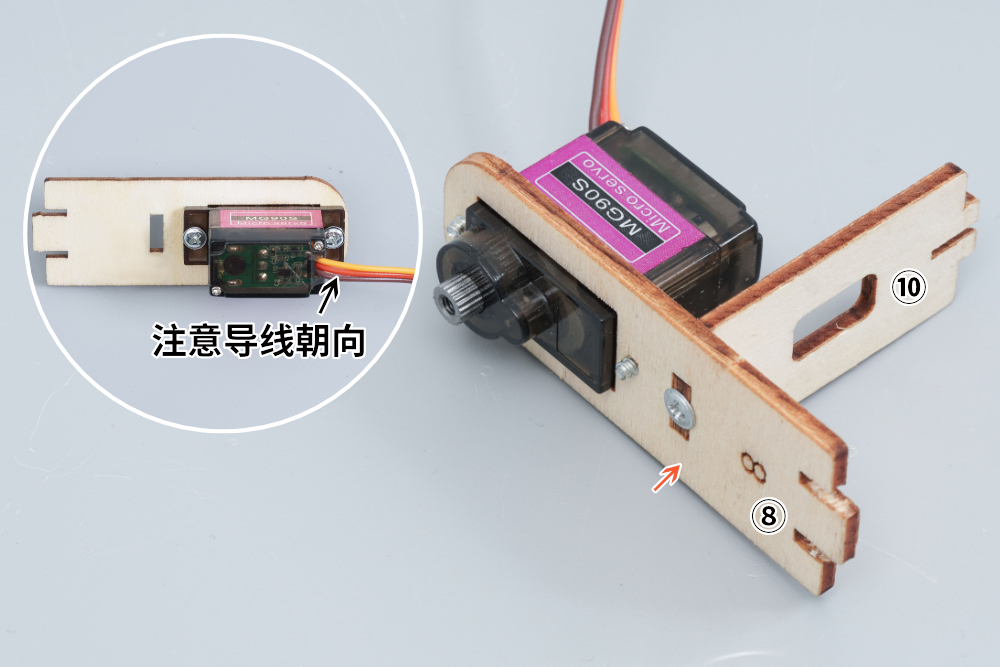

STEP：10
首先用7mm粗纹螺丝把舵机安装在⑧号板上，然后用7mm粗纹螺丝把⑩号板安装在⑧号板上。

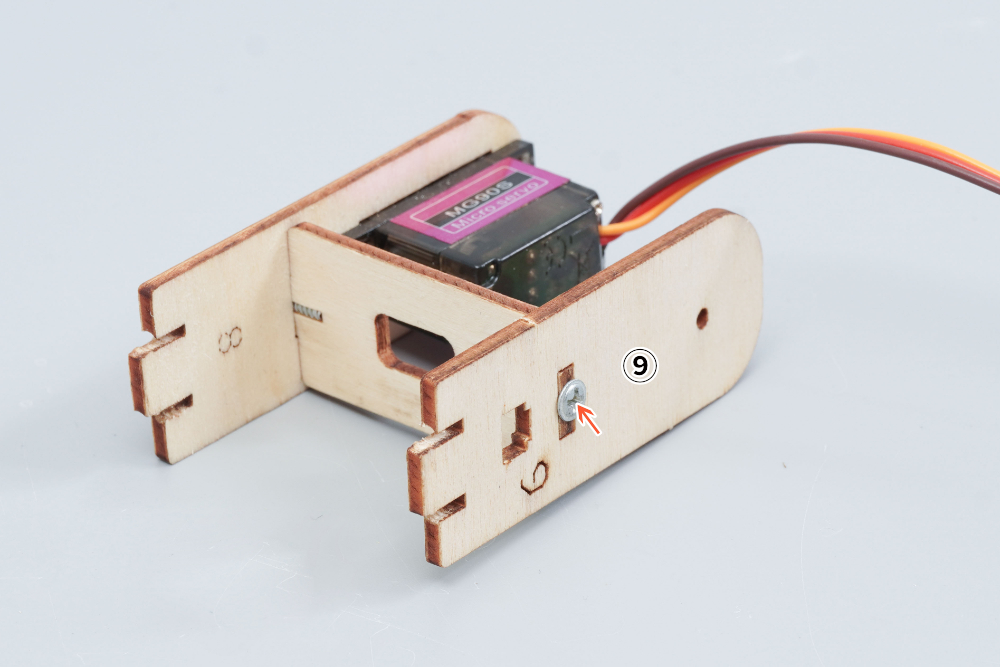

STEP：11
用7mm粗纹螺丝把⑨号板安装在⑩号板上。
STEP：12
参照上图，用舵机螺丝把舵机盘安装在舵机上。

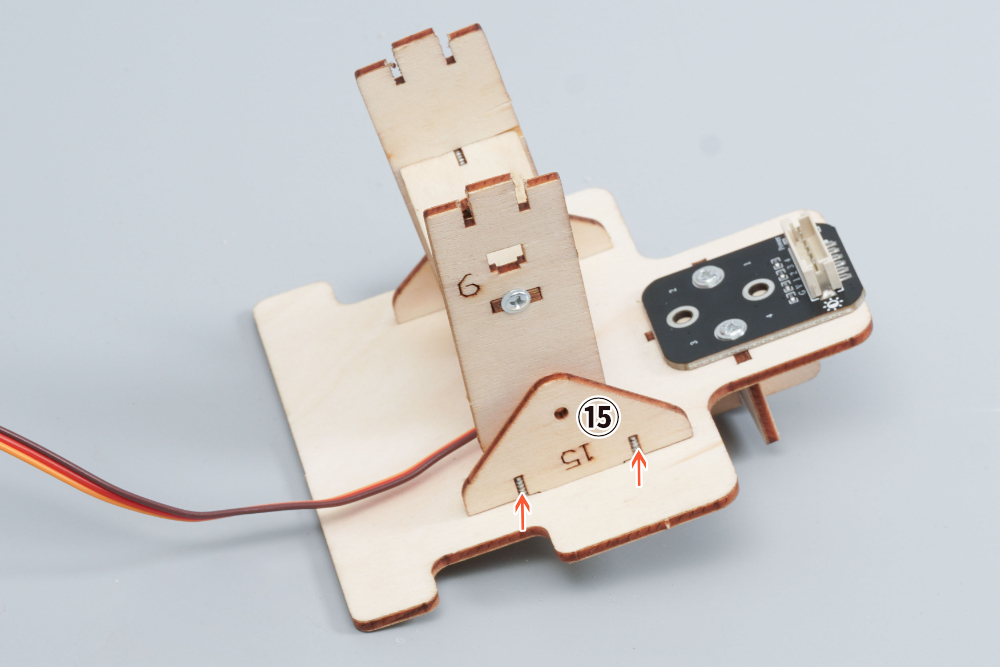

STEP：13
用7mm粗纹螺丝把⑮号板安装在②号板上。
STEP：14
首先把1.3cm的打头钉穿过⑮、⑨号板的孔洞，然后用橙色固定圈进行固定。

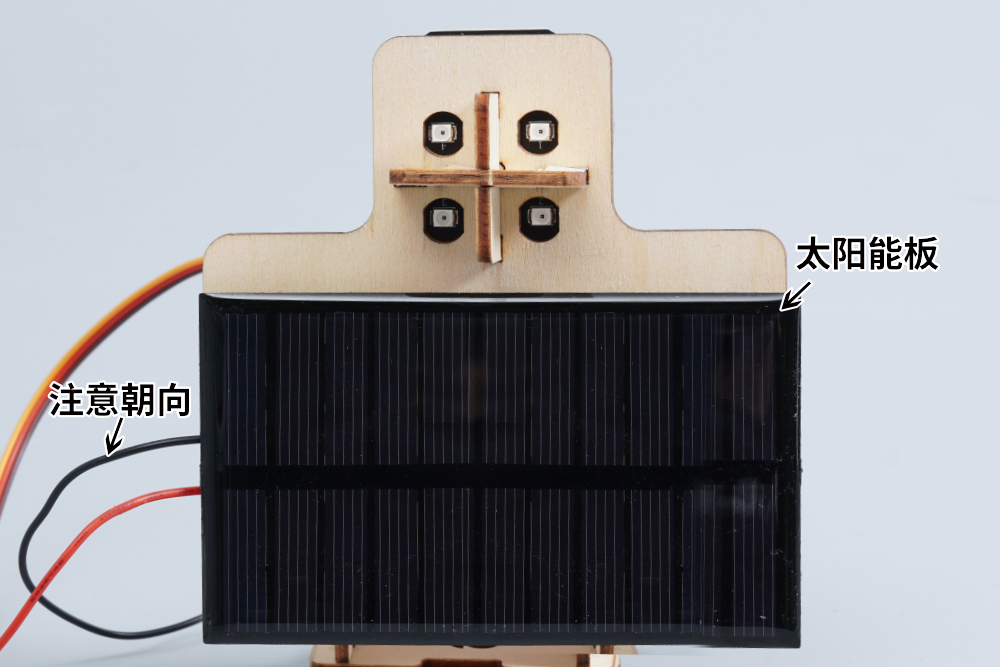

STEP：15
使用双面胶把太阳能板粘在②号板上。
STEP：16
首先把太阳能板的端子线穿过⑩号板的孔洞，然后把太阳能板的端子口卡入⑨号板。

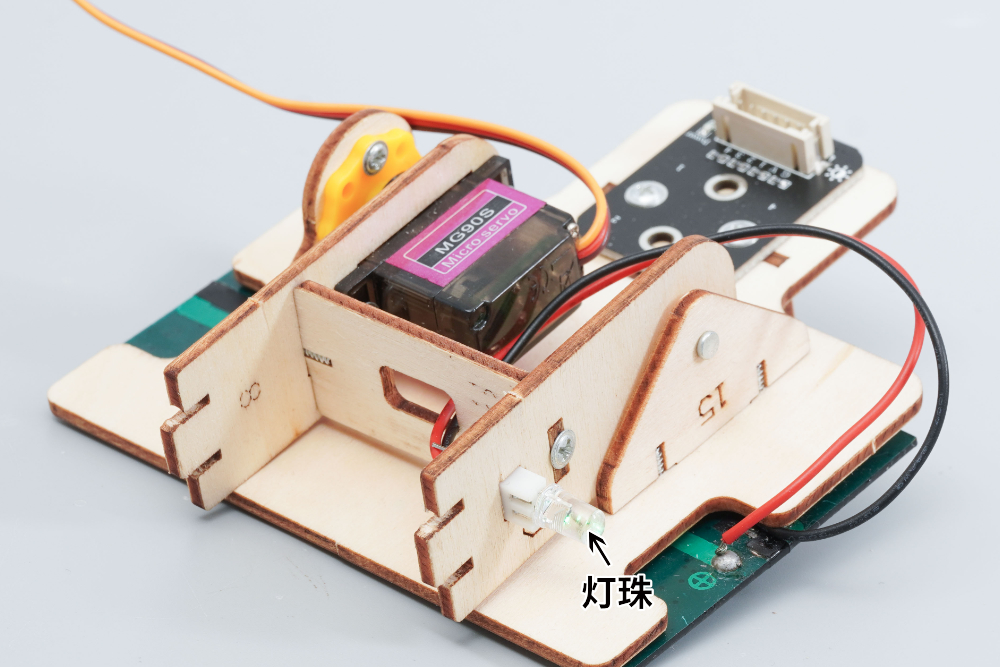

STEP：17
把灯珠插入太阳能板的端子口。注意：灯珠长脚插红色线，短脚插黑色线（灯珠针脚插错会烧坏）
STEP：18

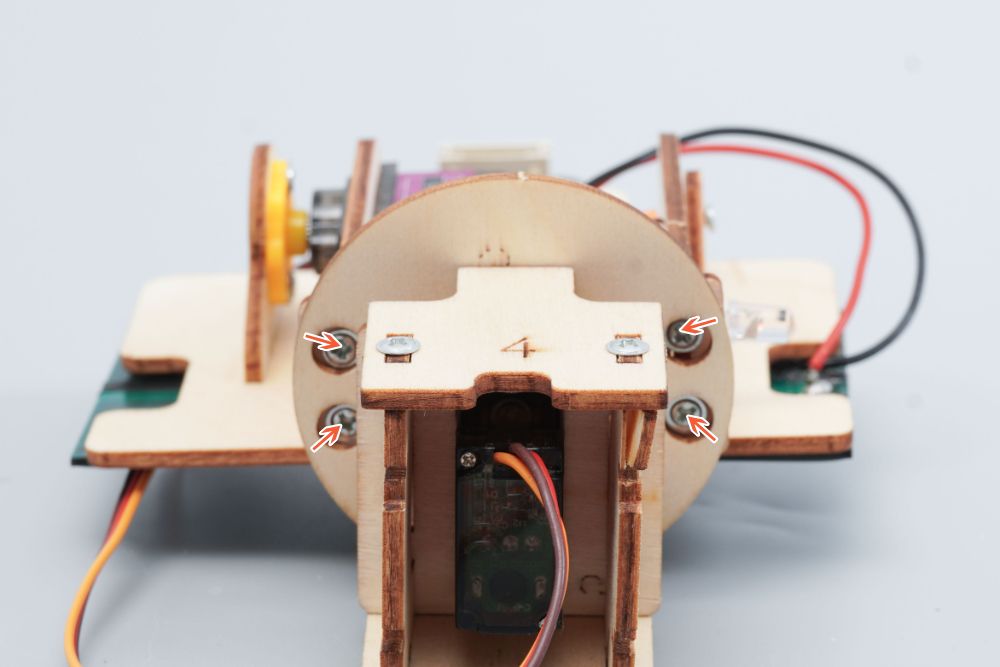

用7mm粗纹螺丝把⑥、⑦号板安装在⑧、⑨号板上。

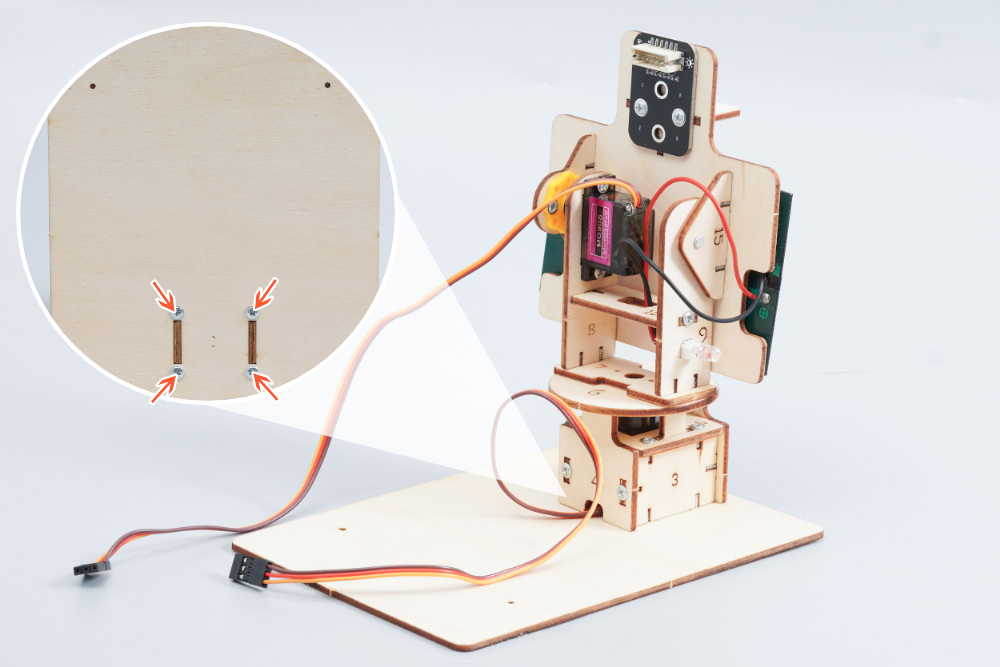

STEP：19
参照上图，用7mm粗纹螺丝把两块③号板安装在①号板上。

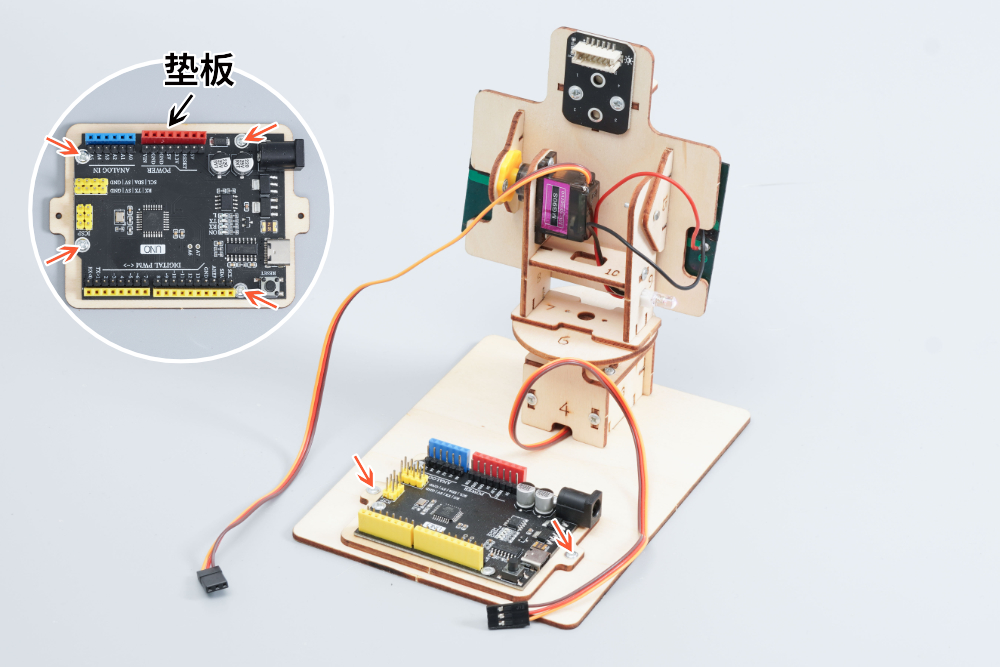

STEP：20
首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后用7mm粗纹螺丝把垫板安装在①号板上。

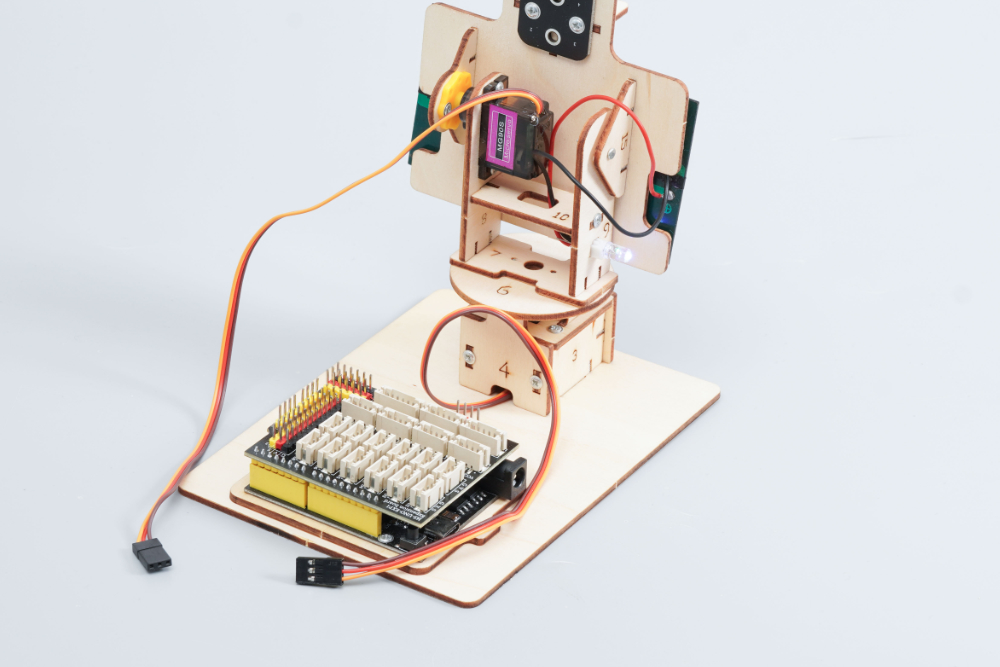

STEP：21
参照上图，把HS-UNO-EXP1扩展板插入UNO-R3开发板上。

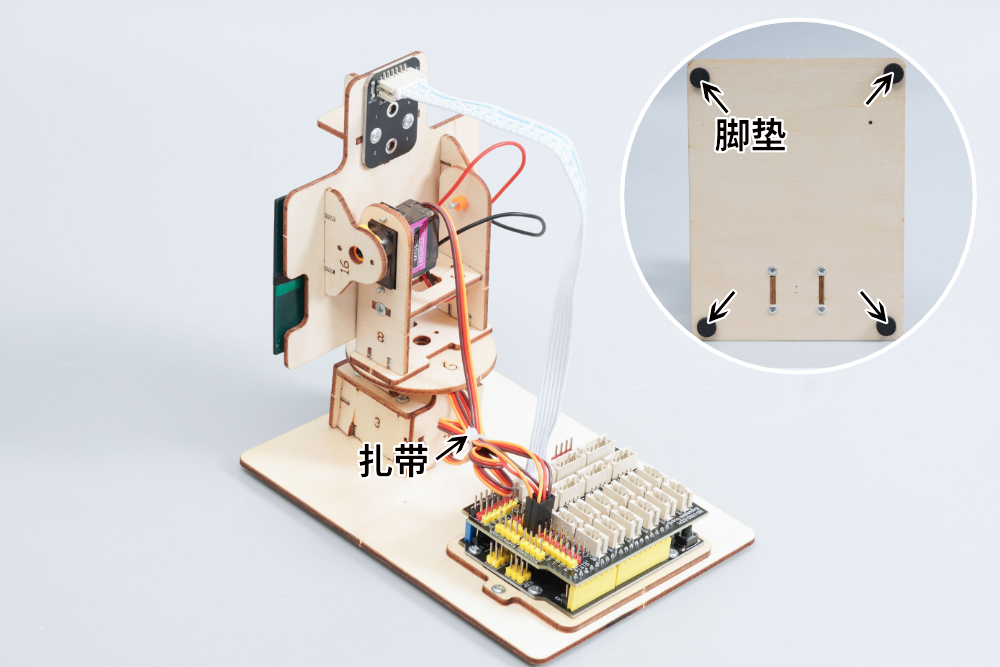

STEP：22

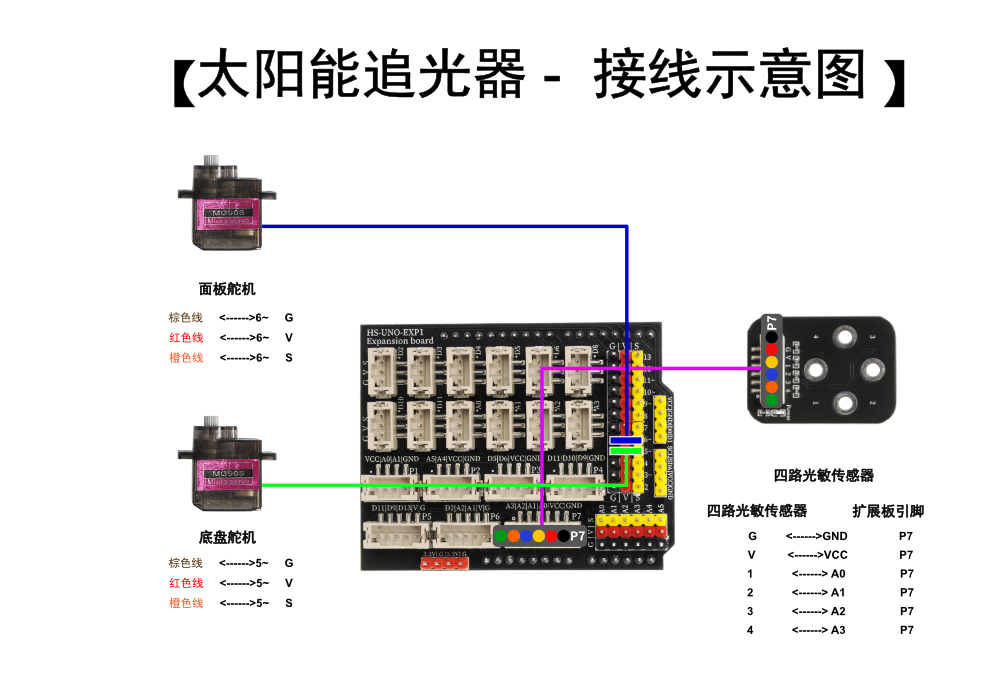

首先参考【智能追光器-接线示意图】把5P双头端子线两端分别插入四路光敏传感器和HS-UNO-EXP1上，然后把底盘舵机和面板舵机端子线插入HS-UNO-EXP1上,最后用扎带把导线扎好剪掉多余的扎带，最后在①号板底部粘上四个脚垫。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：23

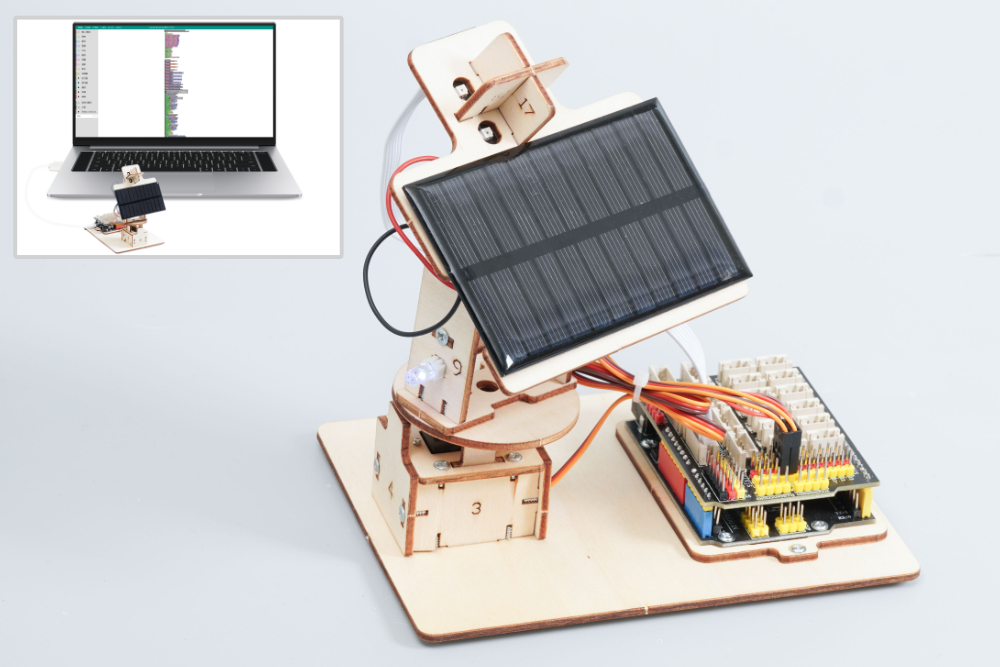

使用米思齐Mixly软件将该套件的示例程序上传至UNO-R3开发板，智能追光器可实现：灯光照射在四路光敏传感器上，太阳能追光器会跟随光线而转动。 注意：智能追光器如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
