HS-S06 四路光敏传感器
1、介绍 点这里回到目录
众所周知，走廊中的语音控制灯除了语音控制外还有一个传感器，即光敏传感器。光电传感器也称为光敏电阻。它（光敏电阻，缩写为LDR）通常由硫化镉制成。当入射光上升时，电阻阻值会降低; 入射光减弱，阻值会增加。光敏电阻常用于光测量，控制和转换（光与电之间的变化）会发生变化（光变为电），它也可广泛应用于各种光控电路，比如控制 和调节灯以及光开关。 光敏电阻模块对环境光线最敏感，一般用来检测周围环境的光线的亮度，触发单片机或继电器模块等 。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源输入负极） |
| VCC | VCC（电源输入正极） |
| A1|S | 数字信号引脚 |
| A2|S | 数字信号引脚 |
| A3|S | 数字信号引脚 |
| A4|S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：螺丝固定

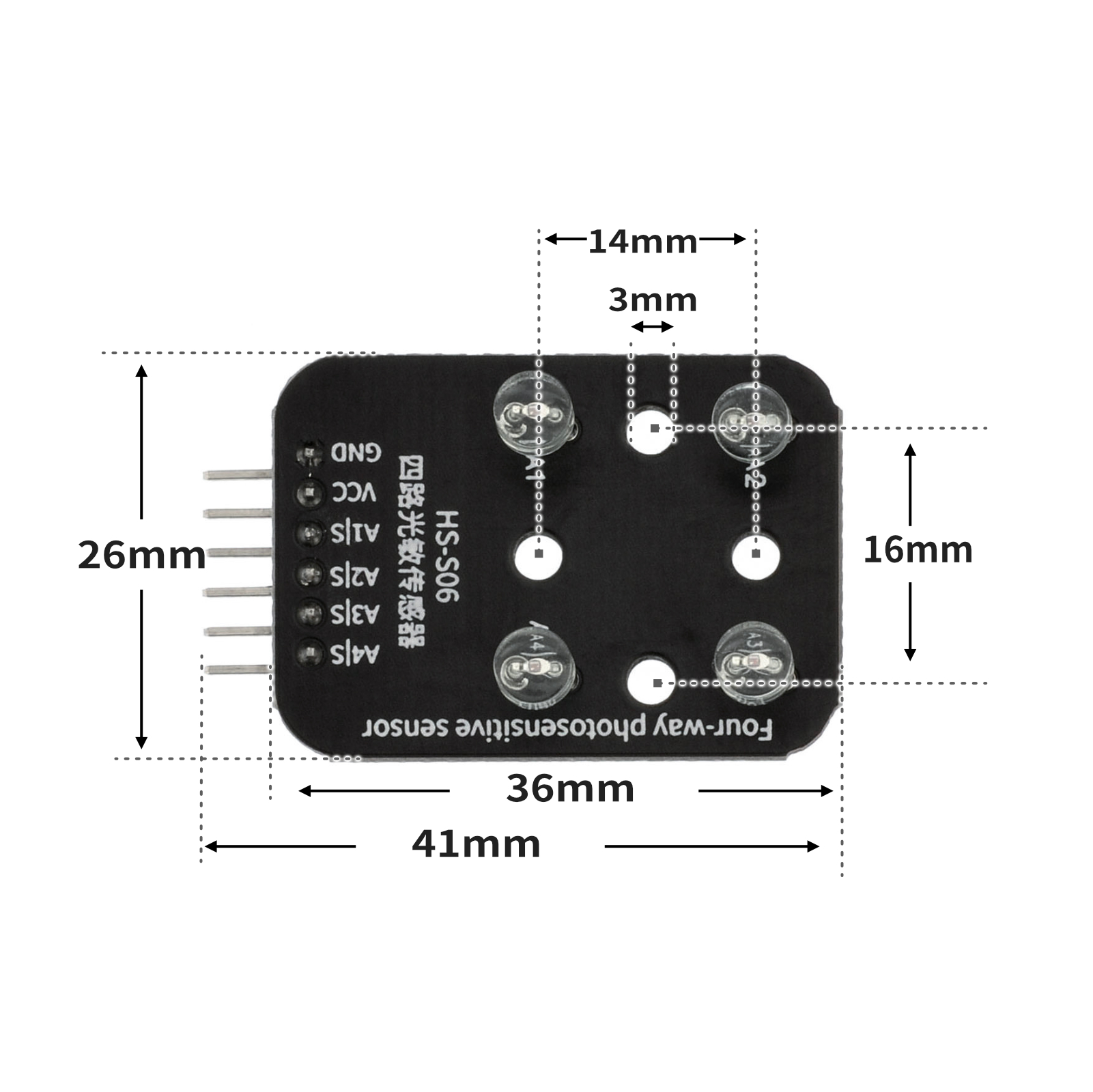

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
volatile int zoushang;
volatile int youshang;
volatile int zouxia;
volatile int youxia;
void setup(){
Serial.begin(9600);
zoushang = 0;
youshang = 0;
zouxia = 0;
youxia = 0;
pinMode(A1, INPUT);
pinMode(A2, INPUT);
pinMode(A3, INPUT);
pinMode(A4, INPUT);
}
void loop(){
zouxia = analogRead(A1);
zoushang = analogRead(A2);
youxia = analogRead(A3);
youshang = analogRead(A4);
delay(500);
Serial.print("A1：");
Serial.print(zouxia);
Serial.print("******");
Serial.print("A2：");
Serial.print(zoushang);
Serial.print("******");
Serial.print("A3：");
Serial.print(youxia);
Serial.print("******");
Serial.print("A4：");
Serial.println(youshang);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
adc34 = machine.ADC(machine.Pin(34))
adc35 = machine.ADC(machine.Pin(35))
adc36 = machine.ADC(machine.Pin(36))
adc39 = machine.ADC(machine.Pin(39))
while True:
print(' A1: ',end ="")
print(adc34.read_u16(),end ="")
print(' A2: ',end ="")
print(adc35.read_u16(),end ="")
print(' A3: ',end ="")
print(adc36.read_u16(),end ="")
print(' A4: ',end ="")
print(adc39.read_u16())
time.sleep_ms(200)

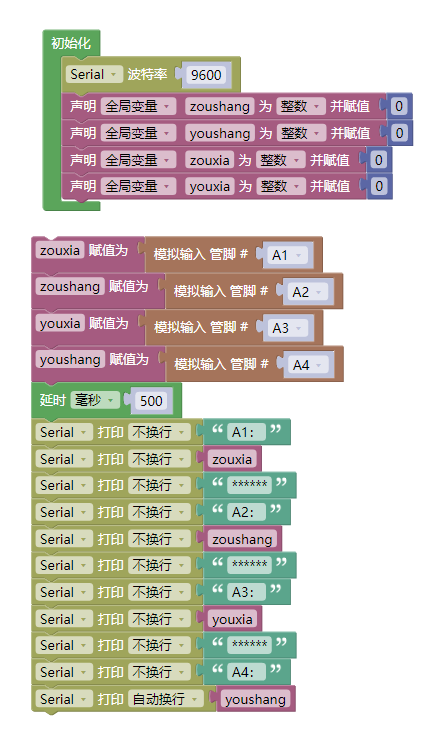

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载

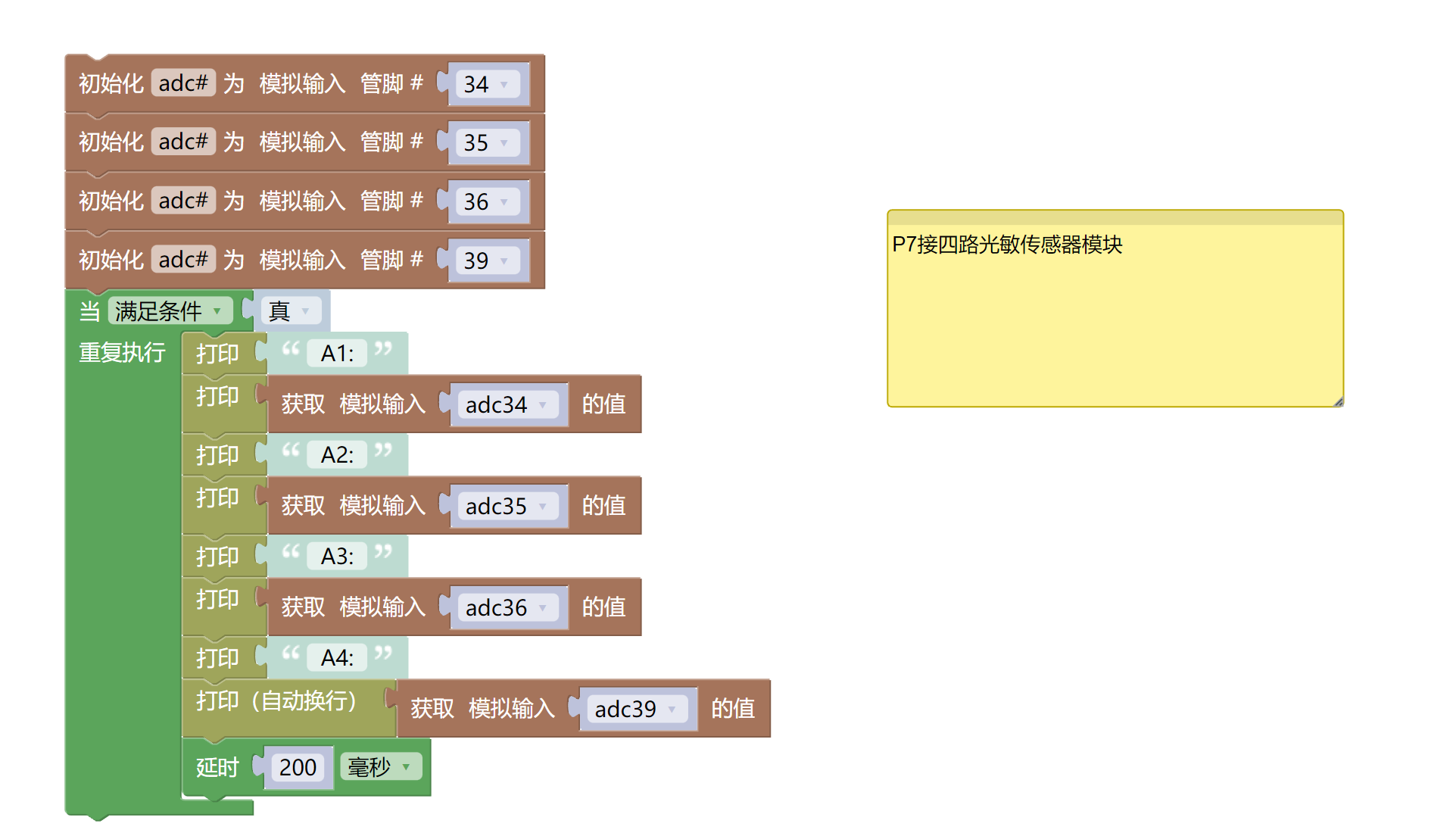

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 四路光敏传感器模块（HS-S06）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

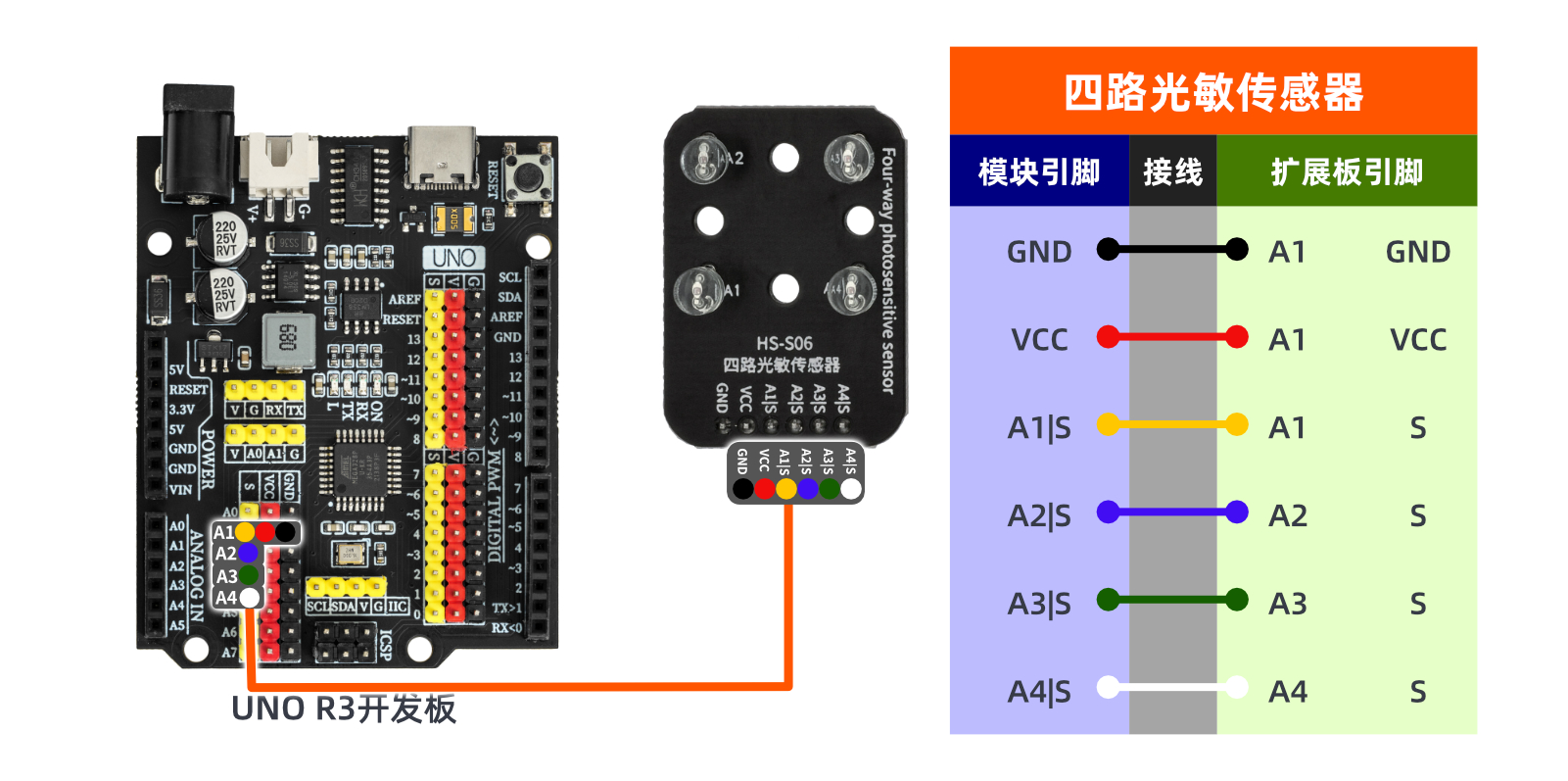

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

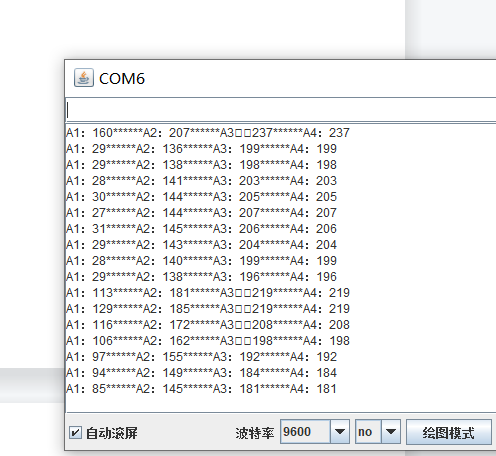

光敏传感器就是一个光敏电阻与一个电阻串联分压，而我们读取的模拟值就是分压出来的电压值，周围环境光线的亮度强时所读取的电压值就越高，相反周围环境光线的亮度低时所读取的电压值就越低。观察串口输出数据，当任意光敏探头被照射到强光线时，串口输出数值小，光敏探头电阻变小，用手遮挡任意光敏探头时，光线变暗，串口输出数值变大，光敏探头电阻变大。由此我们可以通过光敏电阻数值的变化来控制led灯的亮度及舵机的转动等执行器。
