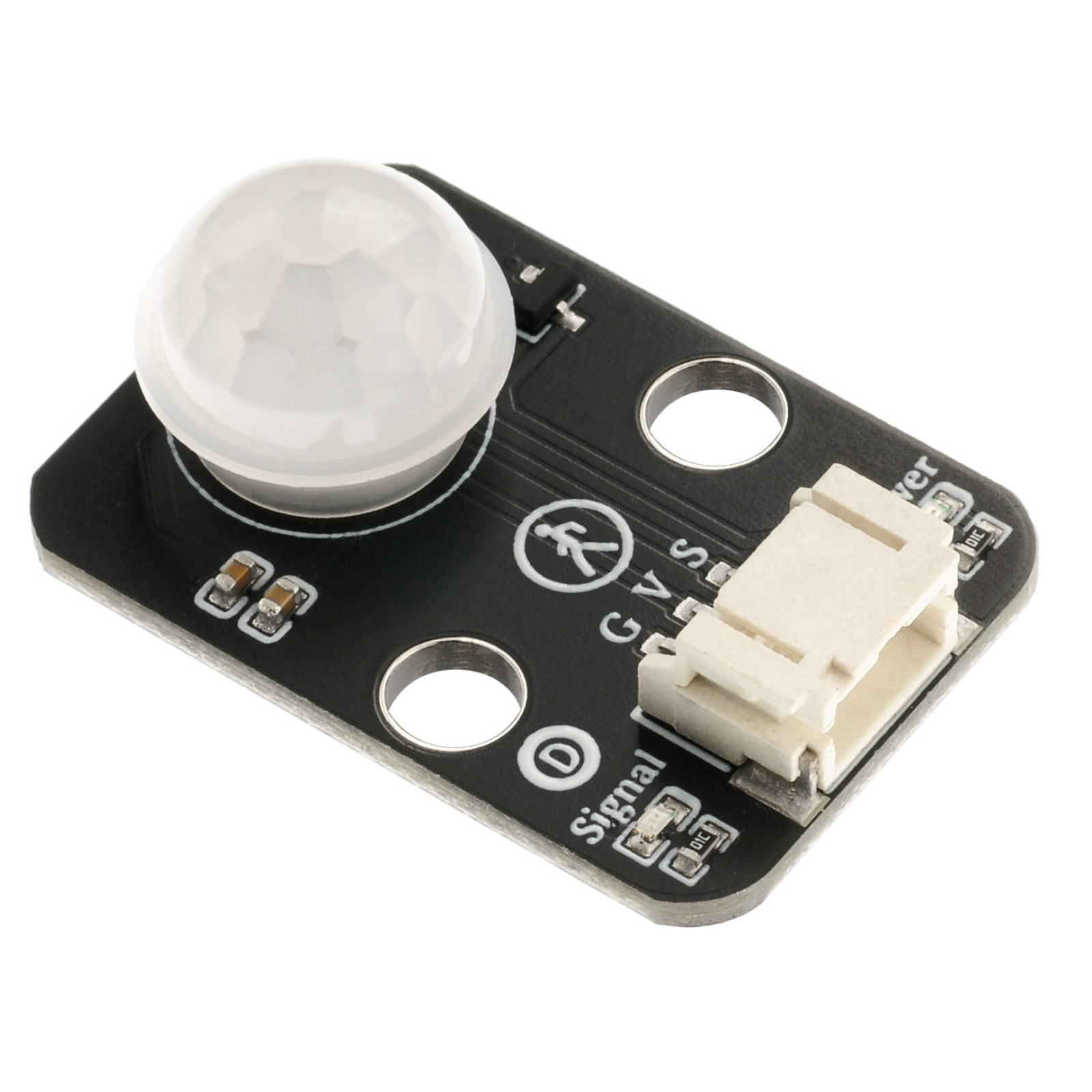

HS-S38L 人体感应器
1、介绍 点这里回到目录
小型人体感应模块是基于红外线技术的自动控制产品,灵敏度高，可靠性强，超小体积，超低电压工作模式。广泛应用于各类自动感应电器设备,尤其是干电池供电的自动控制产品。全自动感应:人进入其感应范围则输出高电平，人离开感应范围则自动延时关闭高电平，输出低电平。可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。检查距离为0-5米，3米内效果最优。

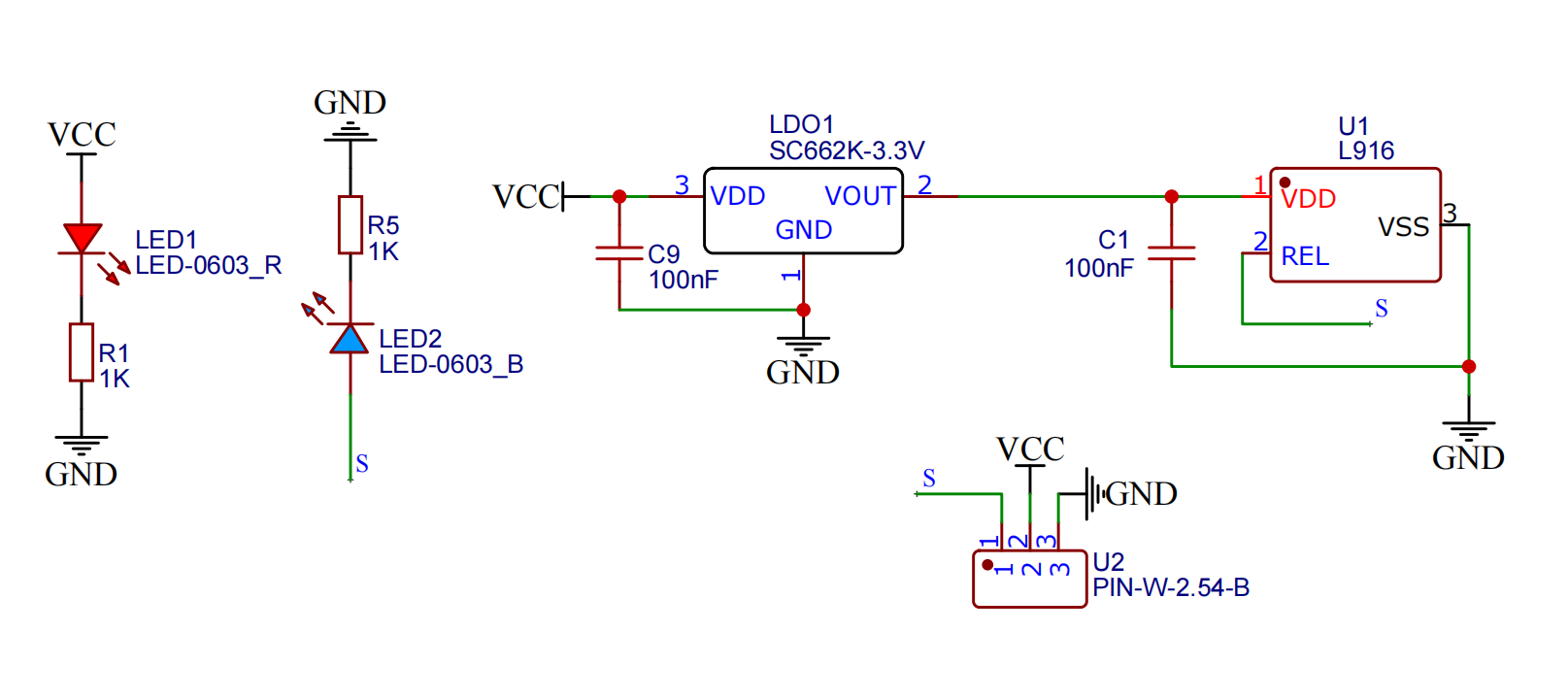

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 端子线
-
安装方式：双螺丝固定

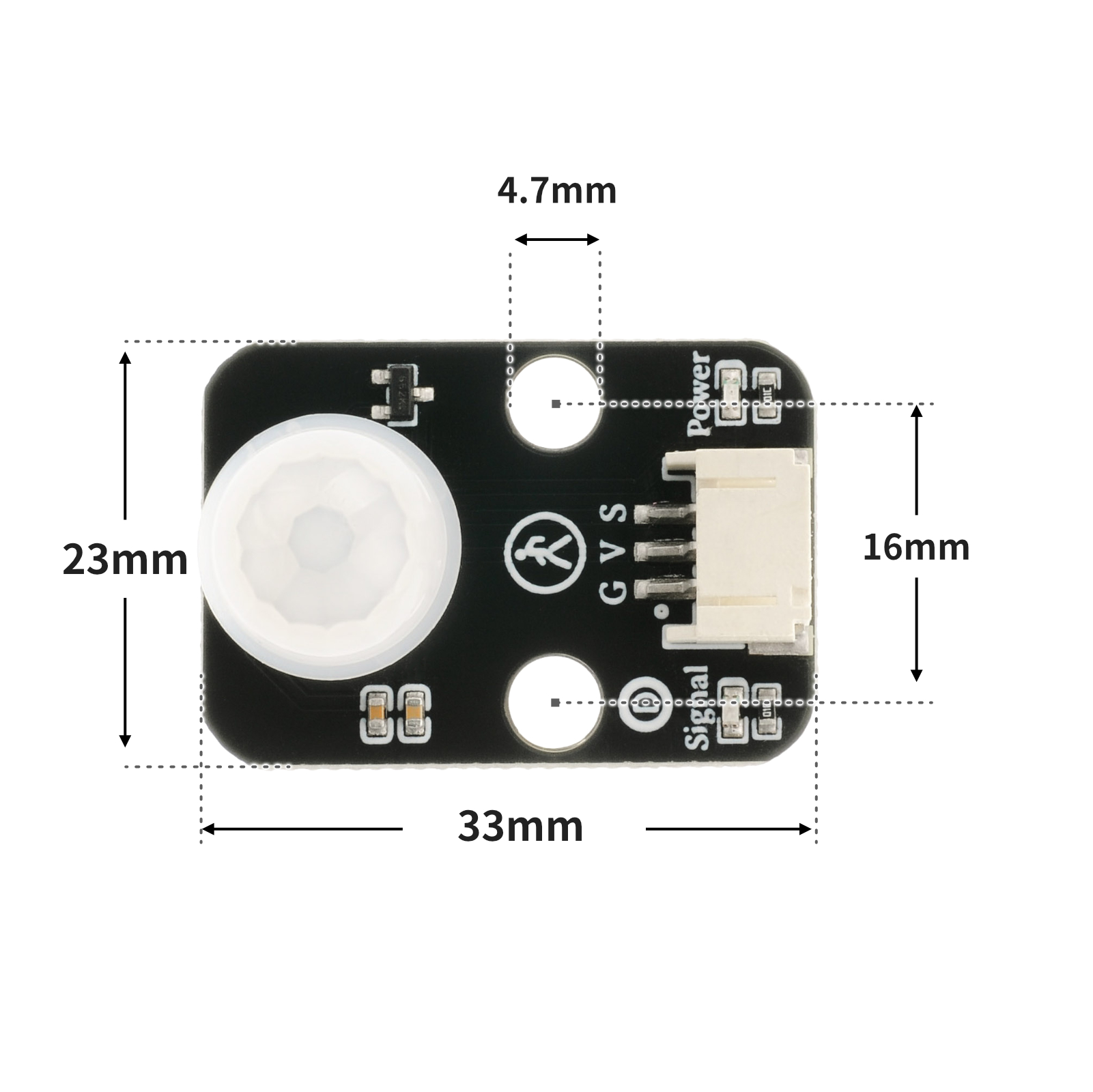

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
int body_sensing = 4;//设置人体传感器接D4引脚
int Buzzer = 6;//设置有蜂鸣器接D6引脚
boolean value= 0;//设置布尔变量
void setup() {
Serial.begin(9600);//设置串口波特率
pinMode(body_sensing, INPUT);//设置D6引脚为输入模式
pinMode(Buzzer, OUTPUT);//设置Buzzer为输出模式
}
void loop() {
value = digitalRead(body_sensing);//读取人体感器状态值赋给变量value
if (value == 1) {
digitalWrite(Buzzer,HIGH);//蜂鸣器响
Serial.println(String("有人蜂鸣器响：") String(digitalRead(4)));//串口打印状态值
} else if (value == 0) {
Serial.println(String("无人：") String(digitalRead(4)));//串口打印状态值
digitalWrite(Buzzer,LOW);//蜂鸣器不工作
}
delay(500);
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

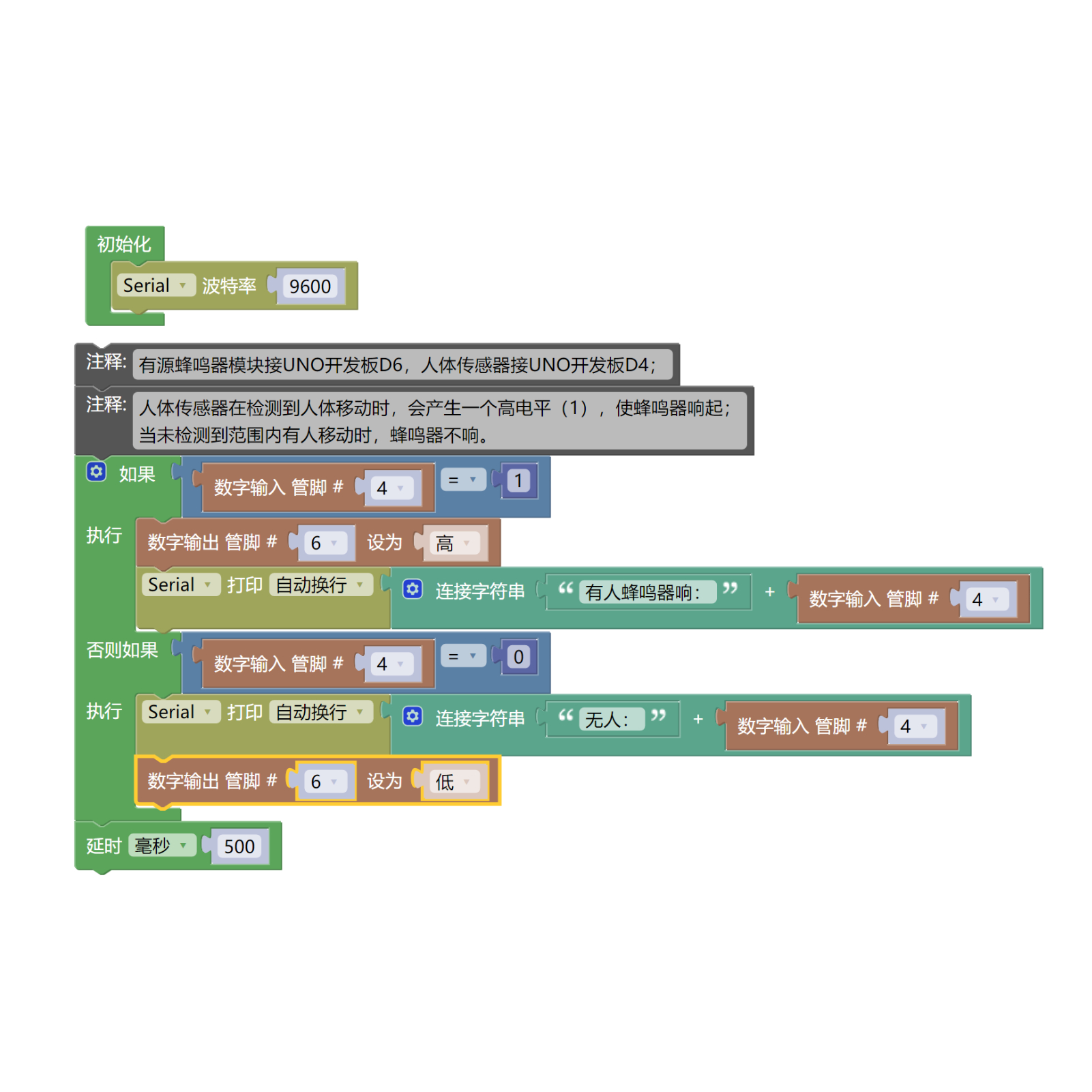

Arduino UNO 图形化示例程序：点击下载

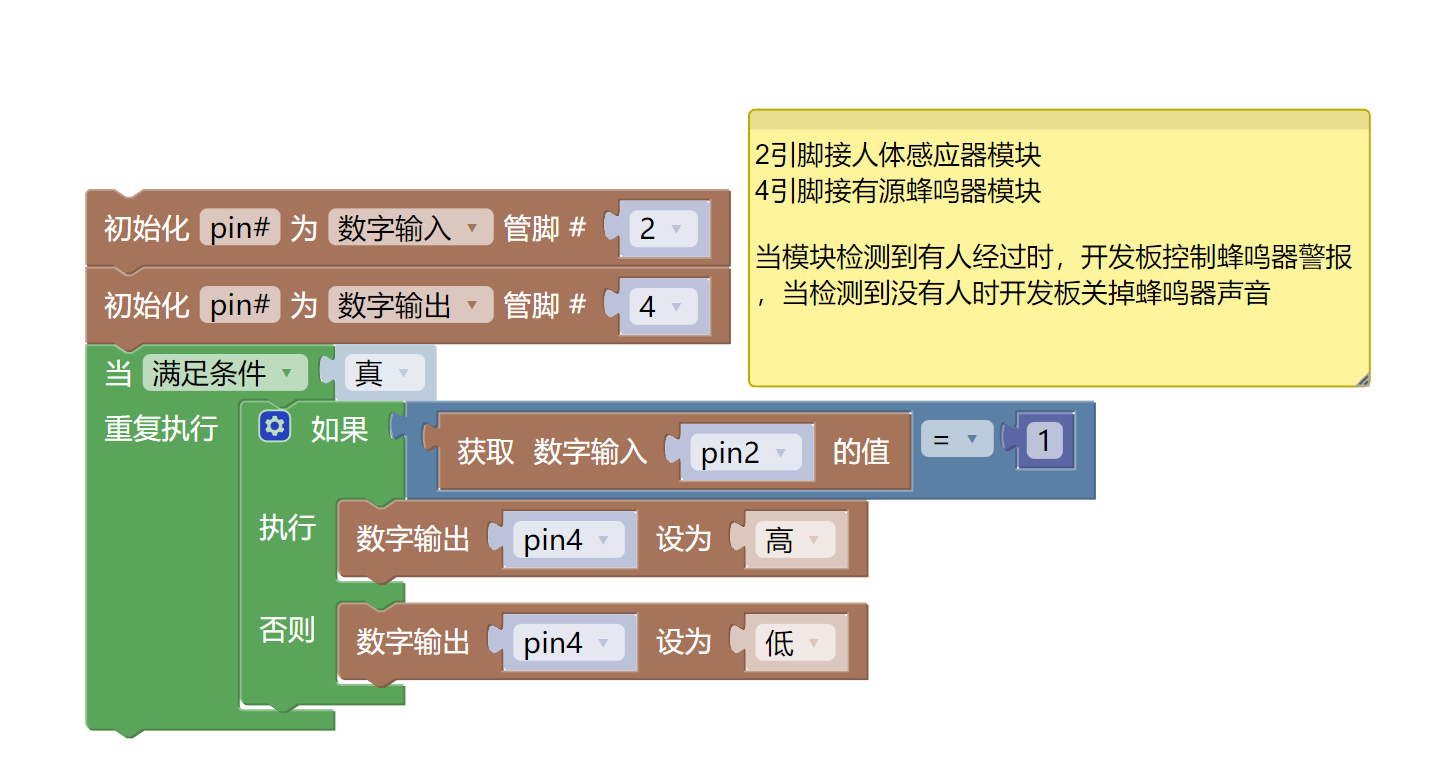

ESP32 Python图形化示例程序：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 有源蜂鸣器模块（HS-F07L）*1
- 人体感应器模块（HS-S38L 人体感应器）*1
- PH2.0 3P双头端子线 *2

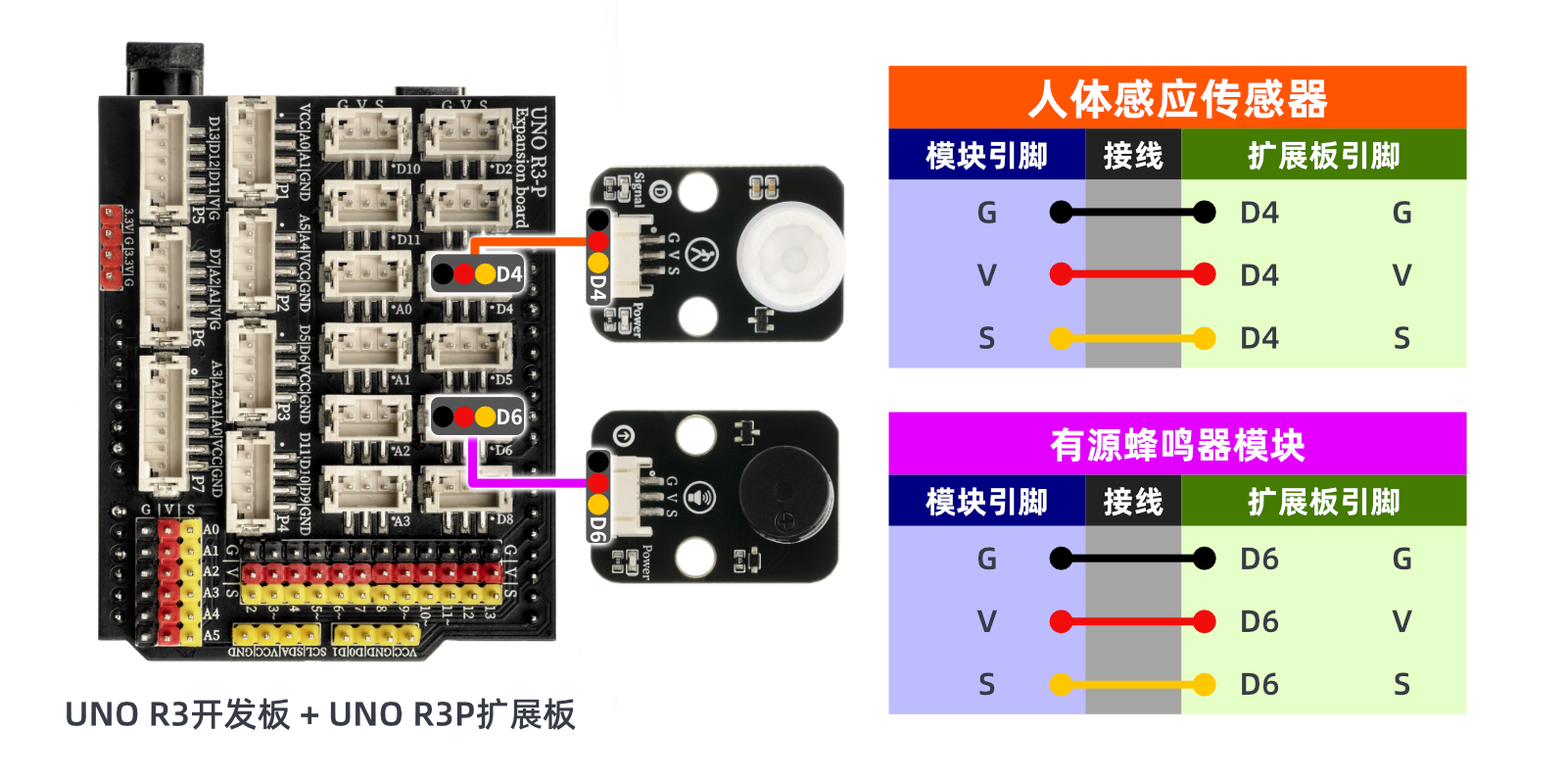

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：人体传感器在检测到人体移动时，会产生一个高电平（1），使蜂鸣器响起；当未检测到范围内有人移动时，蜂鸣器不响。
ESP32 Python测试结论：人体传感器在检测到人体移动时，会产生一个高电平（1），使蜂鸣器响起；当未检测到范围内有人移动时，蜂鸣器不响。
