HS-F23-L 74HC164D一位数码管
- 介绍
- 原理图
- 模块参数
- 电路板尺寸
- 添加Arduino库文件
- 添加Micropython库文件
- ArduinoIDE 和Python语言示例程序
- 米思齐 Mixly 示例程序（图形化语言）
- Arduino测试环境搭建
- 视频教程
- 测试结论

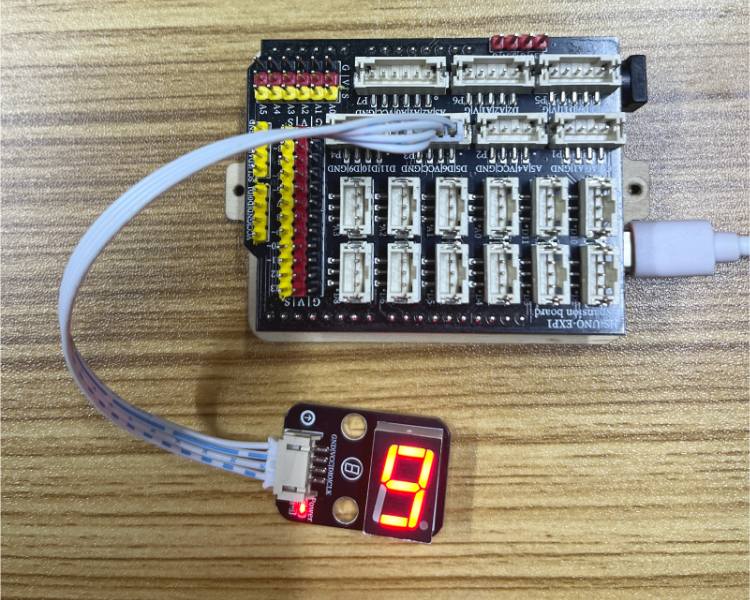

1、介绍 点这里回到目录
数码管，也称作辉光管，是一种可以显示数字和其他信息的电子设备。玻璃管中包括一个金属丝网制成的阳极和多个阴极大部分数码管阴极的形状为数字。为了简化数码管的驱动,模块使用专用的驱动芯74HC164D。74HC164D是一款8位串行输入并行输出的移位寄存器芯片。它可以将串行输入的数据转换为并行输出,方便直接驱动数码管的各个段。所以可以实现仅仅占用2个主控IO口来控制数码管的亮灭。

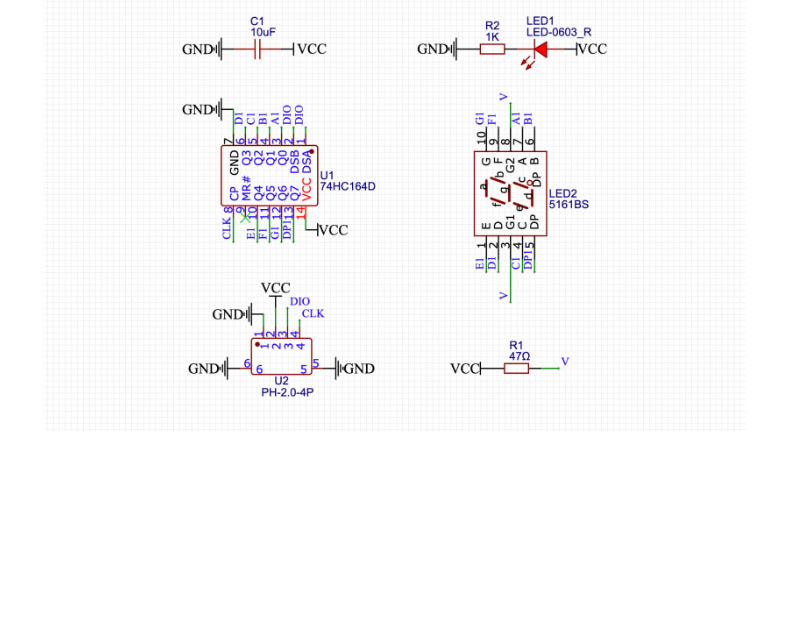

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| GND | GND（电源负极） |
| VCC | VCC (电源正级） |
| DIO | 数字信号引脚 |
| CLK | 时钟信号引脚 |
- 供电电压：3.3V / 5V
- 连接方式：PH2.0 4P线
- 安装方式：螺丝固定/乐高搭建

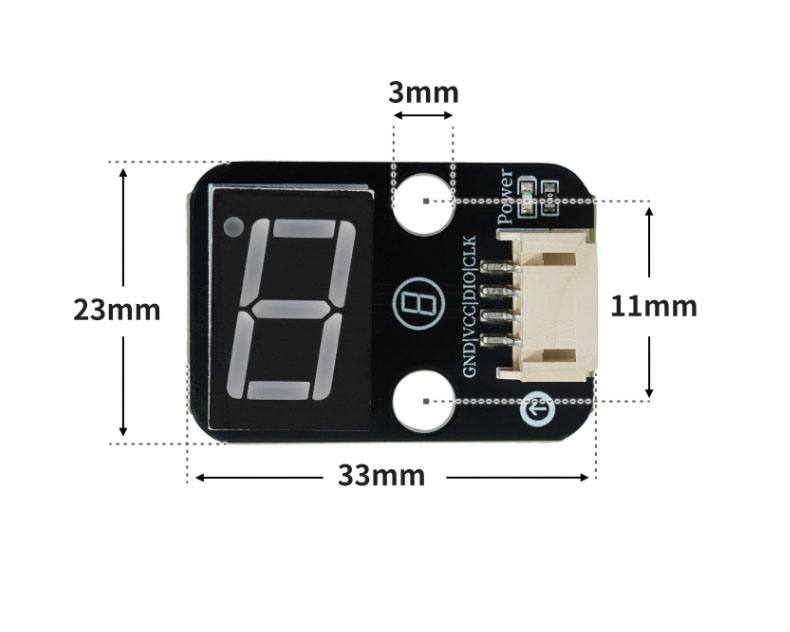

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件 点这里回到目录
Arduino环境库文件安装步骤：参考链接
Arduino环境库文件：点击下载
米思齐UNO开发板库文件安装步骤（使用代码前先下载安装米思齐库文件）：参考链接
6、添加MicroPython环境库文件 点这里回到目录
米思齐ESP32开发板库文件下载安装步骤（使用代码前先下载安装米思齐库文件）：参考链接
7、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
char mylist[11]={0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90};
void setup(){
pinMode(6, OUTPUT);
pinMode(5, OUTPUT);
}
void loop(){
for (int i = 0; i <= 9; i = i + (1)) {
shiftOut(6, 5, MSBFIRST, mylist[i]);
delay(1000);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin22 = machine.Pin(22, machine.Pin.OUT)
pin21 = machine.Pin(21, machine.Pin.OUT)
mylist = [0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90]
while True:
for i in range(0, 10, 1):
data = mylist[i]
for j in range(0, 8, 1):
# 该语句实现移位功能
pin21.value(((data>>(7 - j))&1))
pin22.value(1)
time.sleep_us(1)
pin22.value(0)
time.sleep_us(1)
time.sleep(1)

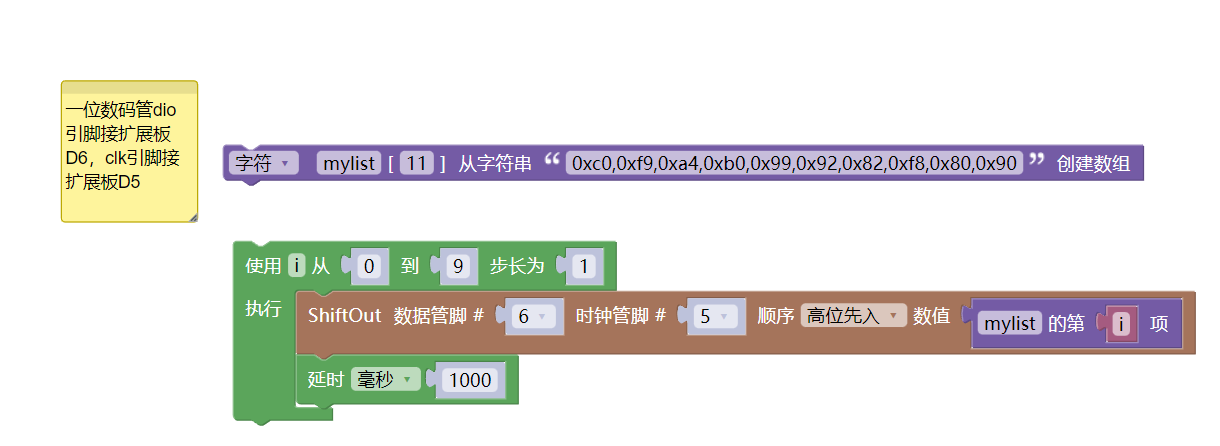

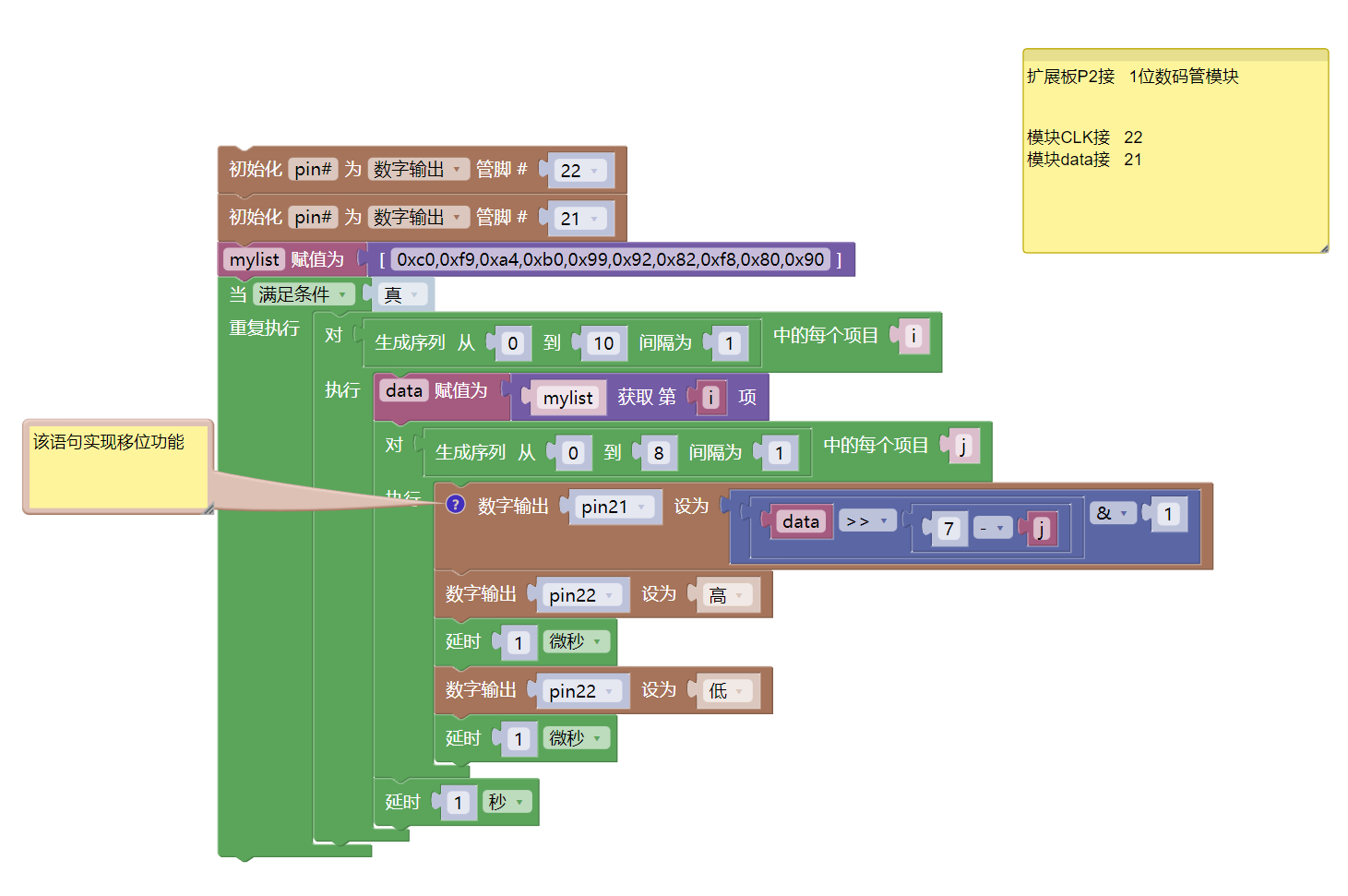

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
9、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- R3P 扩展板 *1
- USB type-c 数据线 *1
- 1位数码管（HS-F23-L）*1
- PH2.0 4P双头端子线 *1 或 PH2.0 4P端子转杜邦线 *1

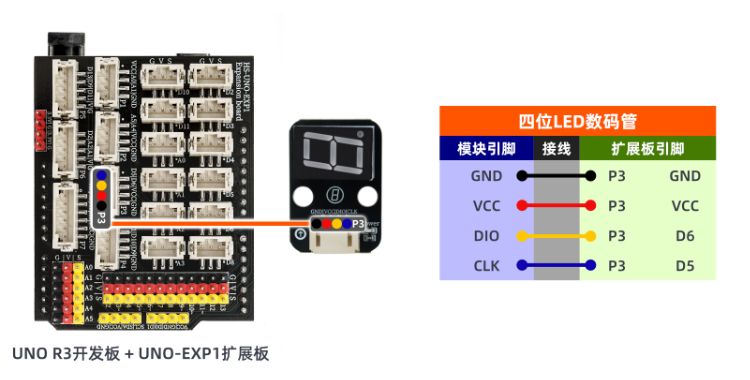

电路接线图：
ESP32 Python 测试环境搭建
10、视频教程 点这里回到目录
视频教程：点击查看
11、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。之后可以观察到数码管开始倒计时。
