HS-S10A 雾气传感器
1、介绍 点这里回到目录
雾气传感器是一个数字信号及模拟信号传感器，与单片机结合使用，可以制作简单的雨水探测器与液体开关。 当传感器表面的湿度上升，输出电压将增大。除了检测雨水外，还可以检测雾水或当作触摸开关。注意:通过螺丝刀调节传感器背部电位器，可控制检测雾气灵敏度。连接器部分不防水，请注意不要直接把连接器在水中。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

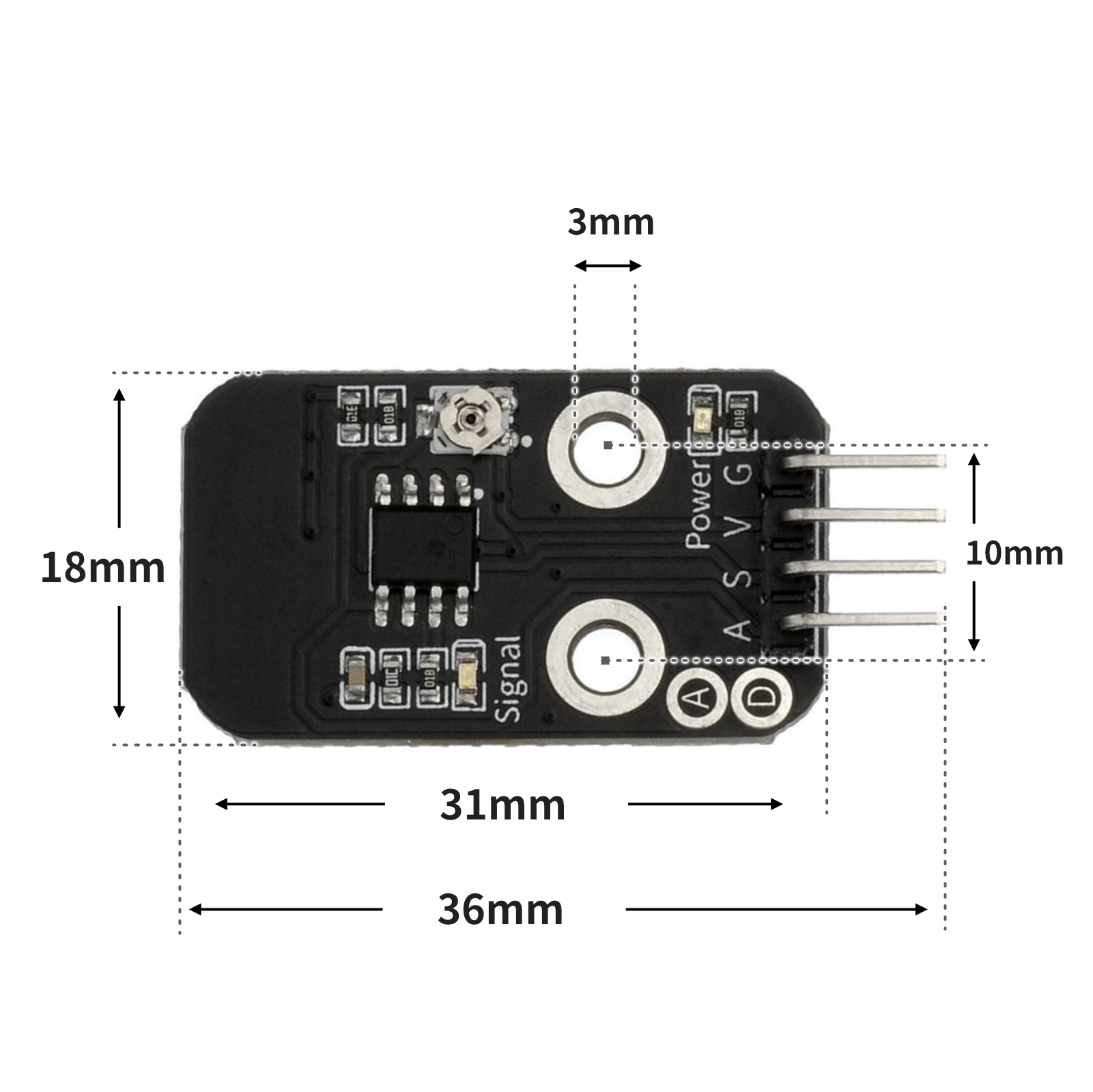

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
void setup(){
Serial.begin(9600);
pinMode(3, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
//雾气传感器接开发板D3，LED灯接6；调节模块电位器至信号指示灯熄灭，
//当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起；
//否则输出低电平（0），模块信号指示蓝灯熄灭。
if (digitalRead(3) == HIGH) {
digitalWrite(6,HIGH);
} else {
digitalWrite(6,LOW);
}
Serial.println(digitalRead(3));
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 1:
pin4.value(1)
else:
pin4.value(0)
print(pin2.value())

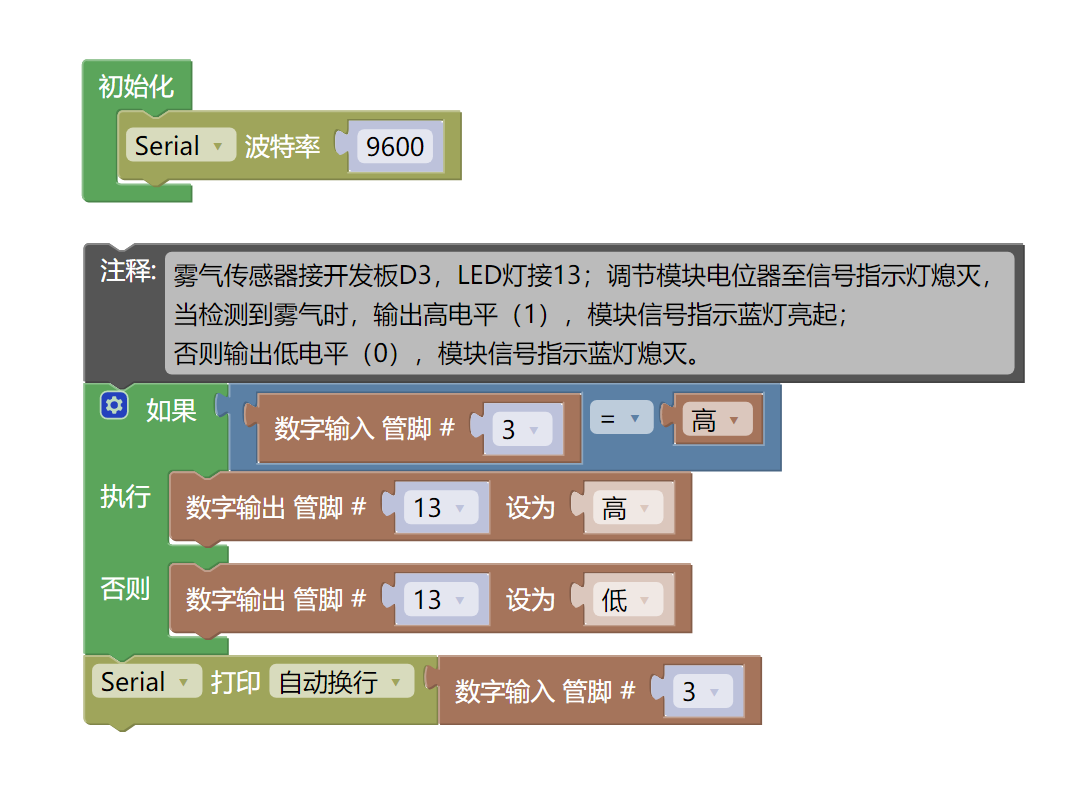

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序(UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 雾气传感器（HS-S10A）*1
- LED灯模块 （HS-F08A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

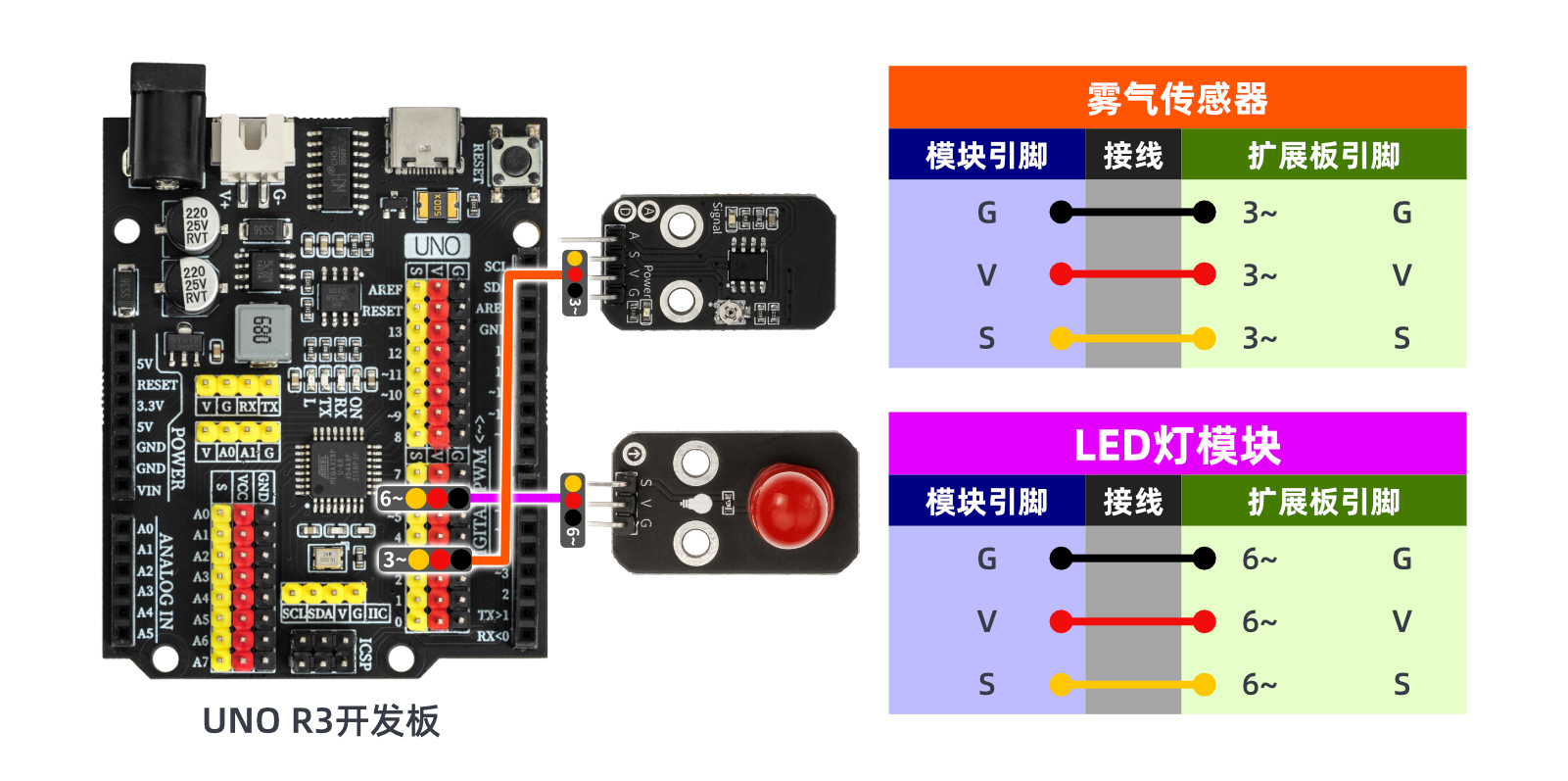

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

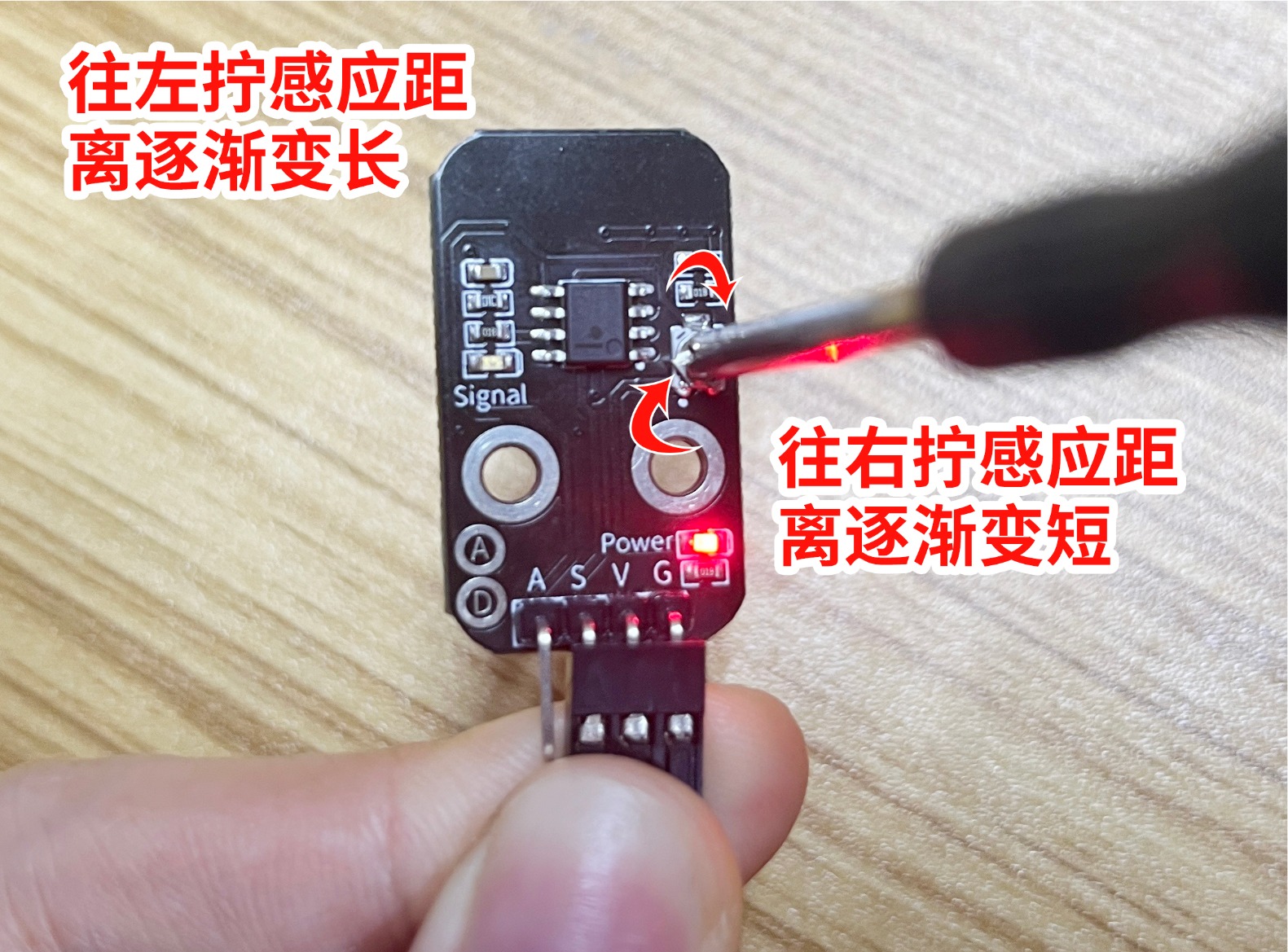

在HS-S10A 雾气传感器通电的情况下，用小螺丝刀调节HS-S10A 雾气传感器的电位器可设置感应阈值，往左拧感应距离逐渐变长，往右拧感应距离逐渐变短。
器件连接好线之后，将上述程序烧录到（arduino uno开发板）后，打开串口监视器，用螺丝刀轻轻调节雾气模块背部电位器至信号指示蓝灯熄灭。将手指触碰雾气传感器，可以在串口上读到数据变化。当检测到雾气时，输出高电平（1），模块信号指示蓝灯亮起且led亮起；否则输出低电平（0），模块信号指示蓝灯熄灭且led熄灭。
