HS-E04智能停车栏杆
HS-E04智能停车栏杆
产品简介：
智能停车栏杆是一款由LED灯、TM1637数码管、超声波传感器、舵机等配件组合而成的智能套件。
本款套件可实现：超声波检测距离少于15cm，抬杆（舵机转到1度），LED灯亮；当超声波检测距离大于15cm，数码管倒计时，LED闪烁，数码管为0时放下栏杆（舵机转到90度），LED灯熄灭。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能停车栏杆。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

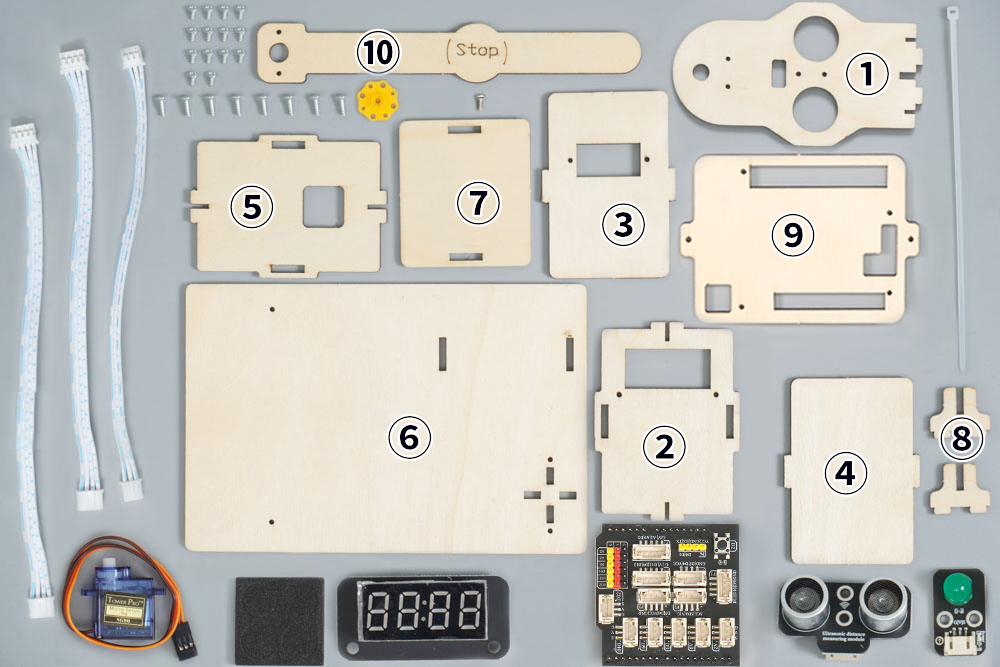

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2
把HS-UNO-EXP2扩展板插入UNO-R3开发板上，注意HS-UNO-EXP2和UNO-R3的朝向。
STEP：3

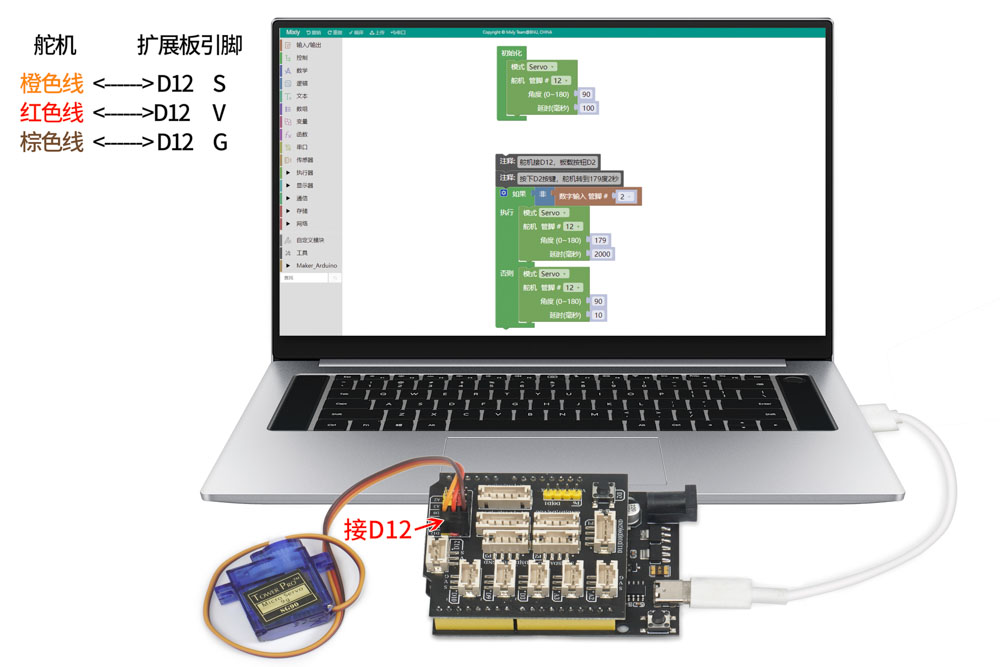

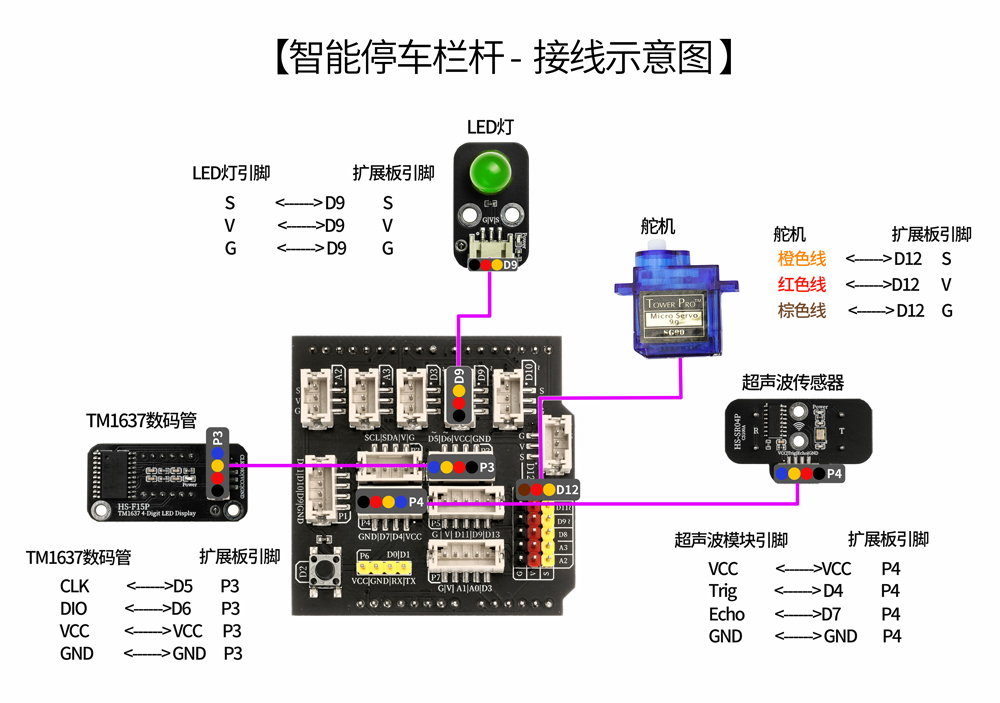

首先参照【接线示意图】把舵机导线插入HS-UNO-EXP2扩展版上的【D12】接口上，然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3上。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载） 警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：4

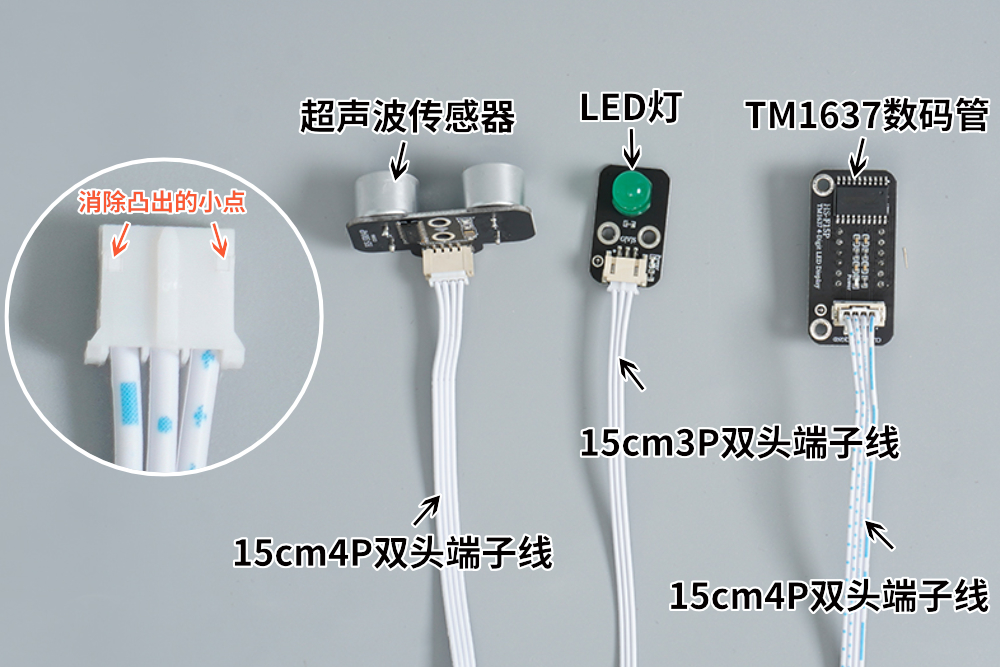

首先用小刀削端子头凸起部分，可以使端子线松一些，不会过紧，然后把双头端子线插入超声波传感器、LED灯、TM1637数码管。注意：使用小刀时请小心，做好安全防范，孩子务必在大人的陪同下使用小刀。
STEP：5

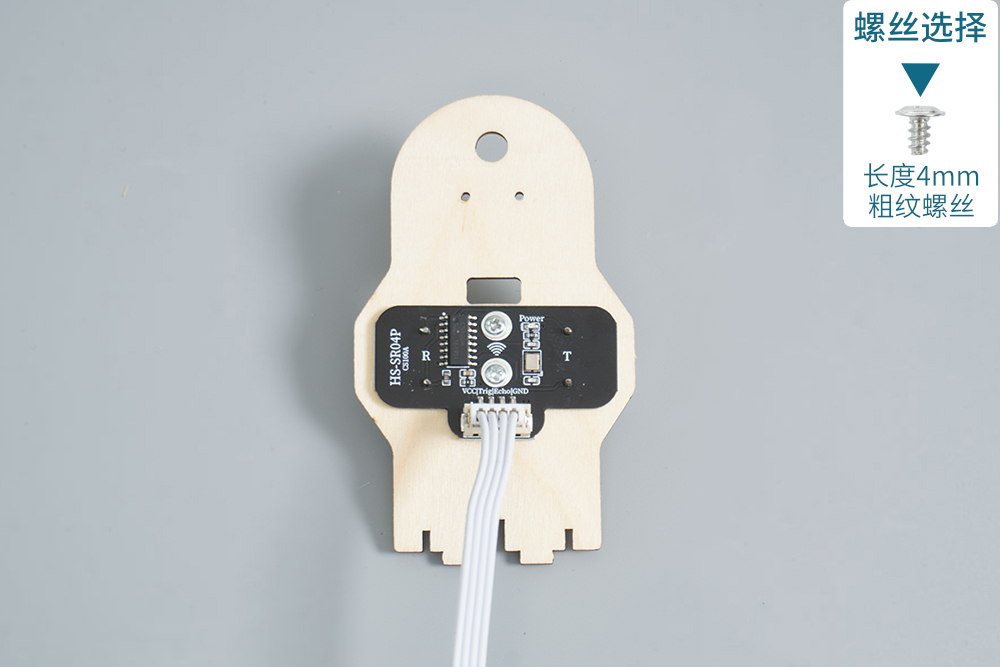

用4mm粗纹螺丝把超声波传感器安装在①号板上。
STEP：6

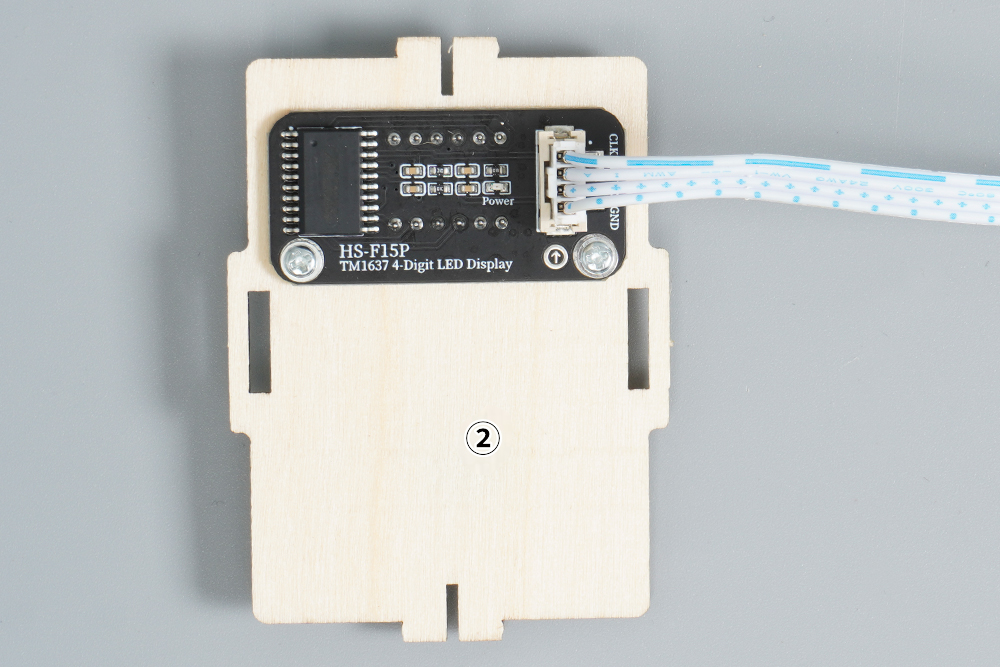

用4mm粗纹螺丝把TM1637数码管安装在②号板上。
STEP：7

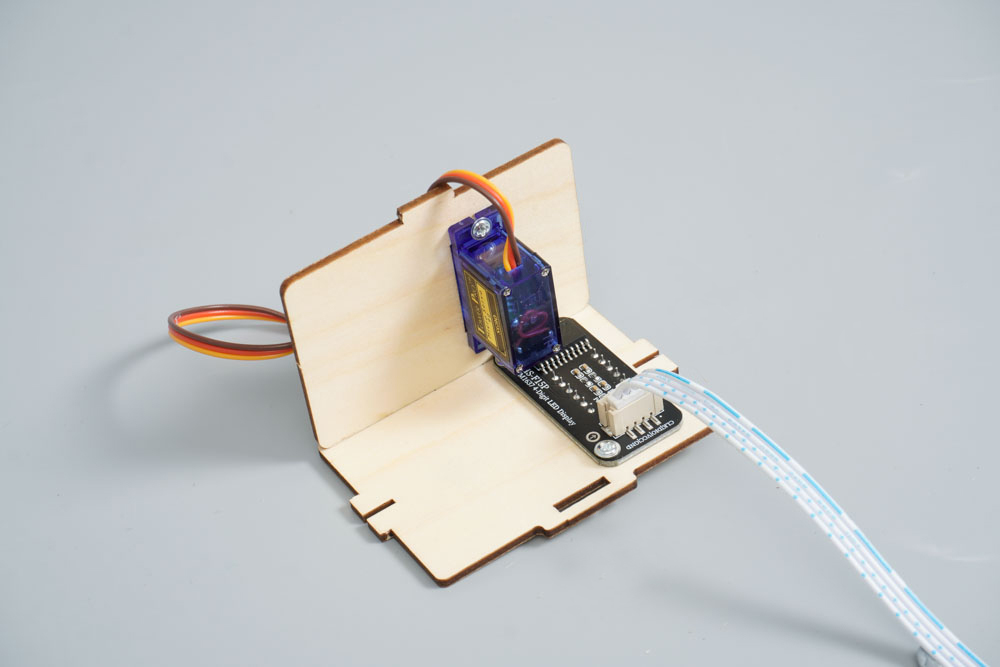

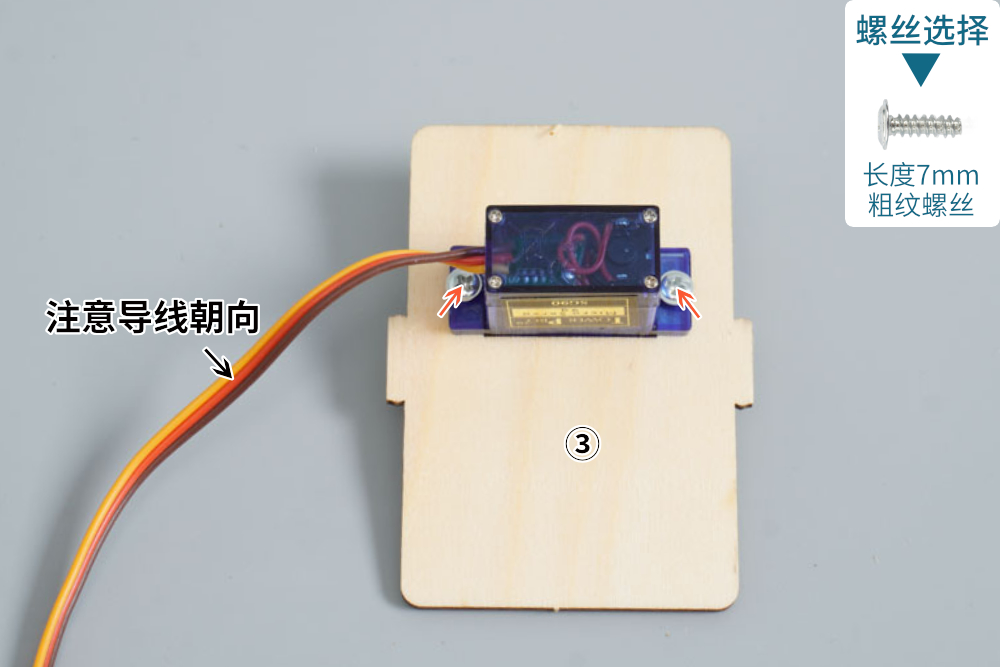

首先把舵机从HS-UNO-EXP2扩展版拔下来，然后用7mm粗纹螺丝把舵机安装在③号板上。
STEP：8
把③号板安装在②号板上。
STEP：9

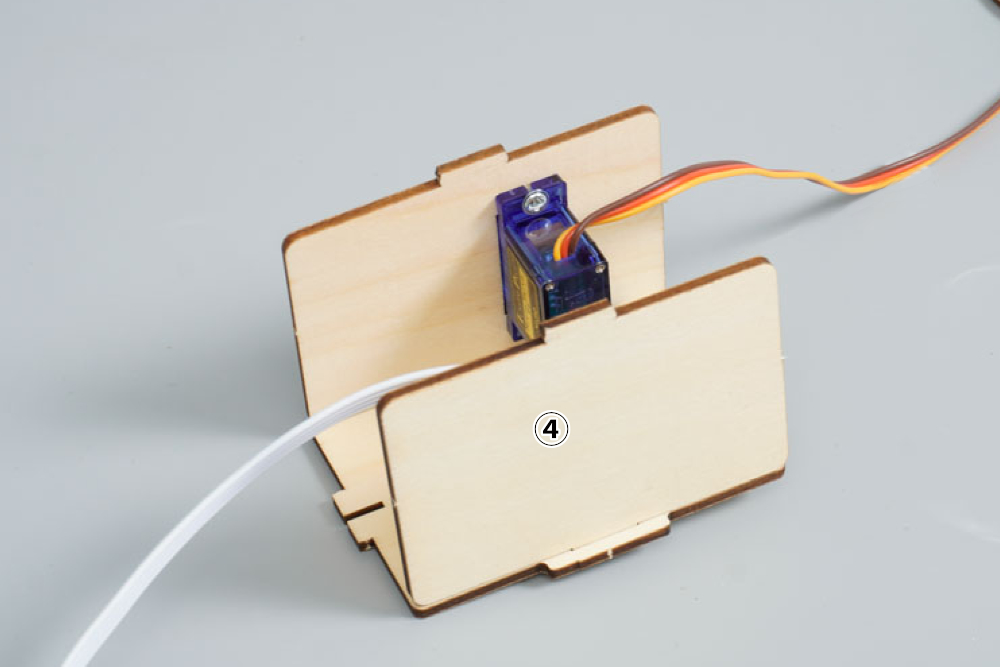

把④号板安装在②号板上。
STEP：10

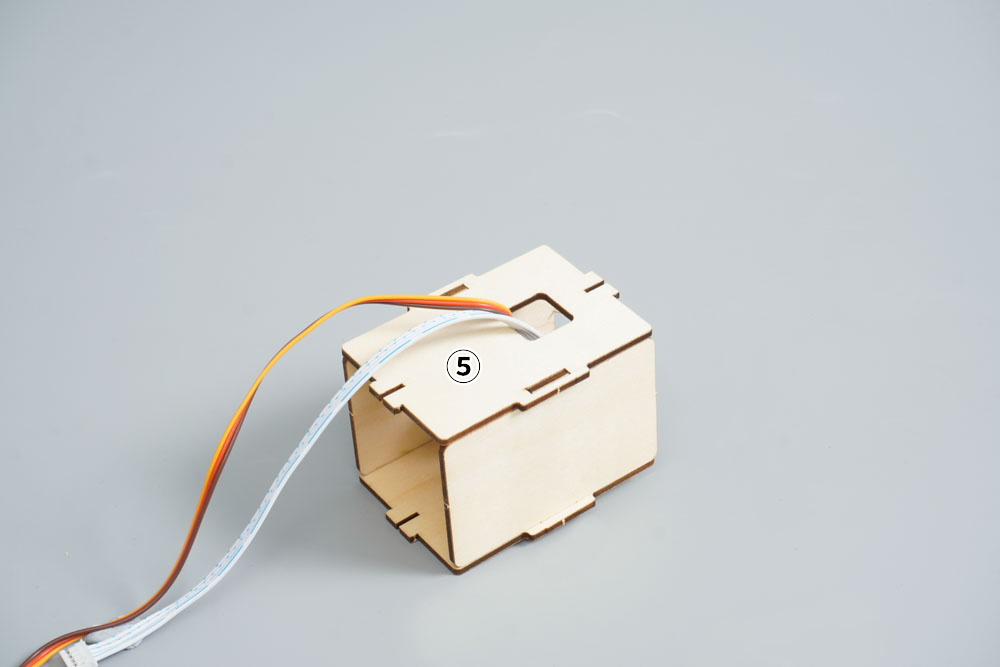

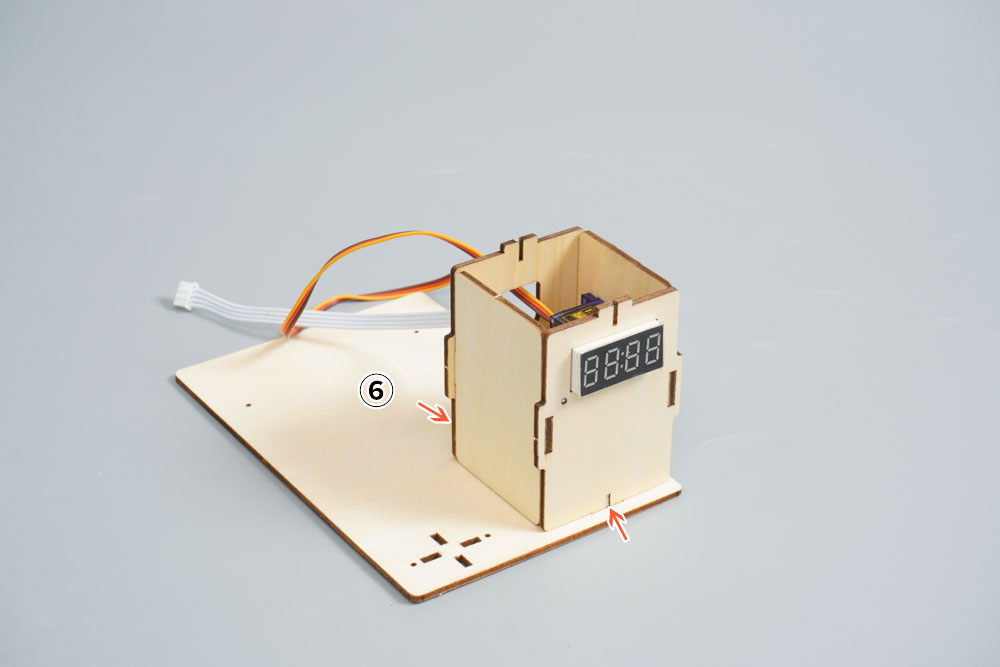

首先把舵机导线和TM1637数码管导线穿过⑤号板的洞口，然后把⑤号板安装在③、④号板上。
STEP：11
用7mm粗纹螺丝把⑥号板安装在②、⑤号板上。
STEP：12

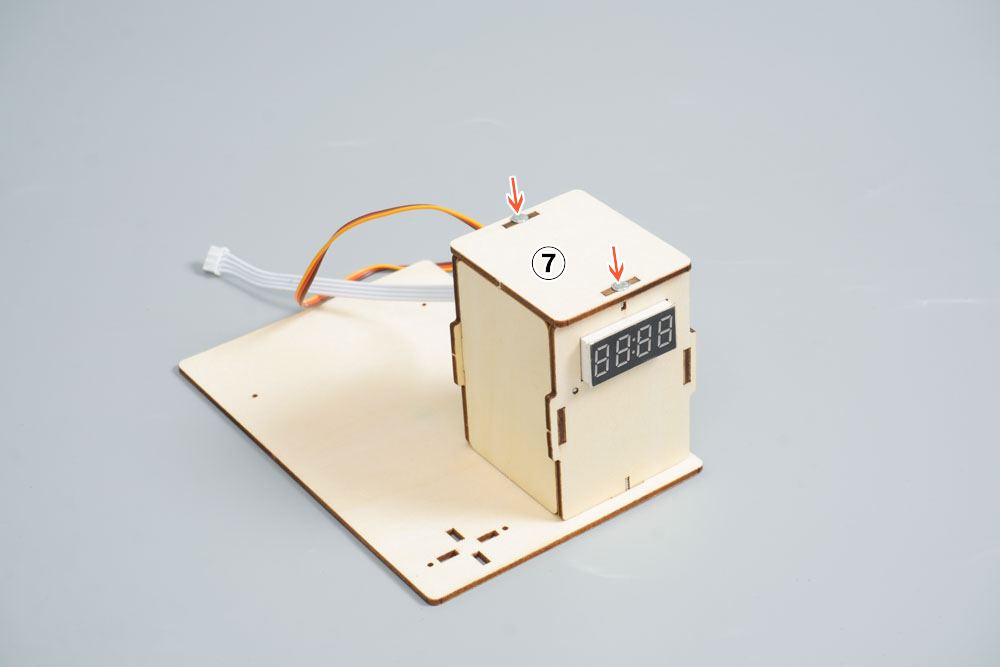

用7mm粗纹螺丝把⑦号板安装在②、⑤号板上。
STEP：13

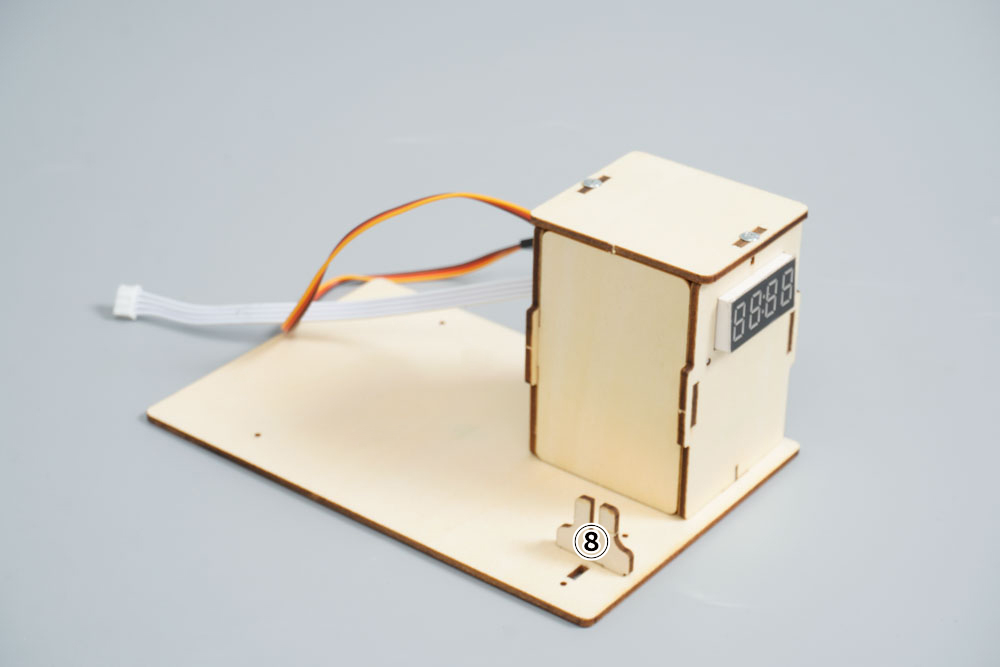

把⑧号板安装在⑥号板上。
STEP：14

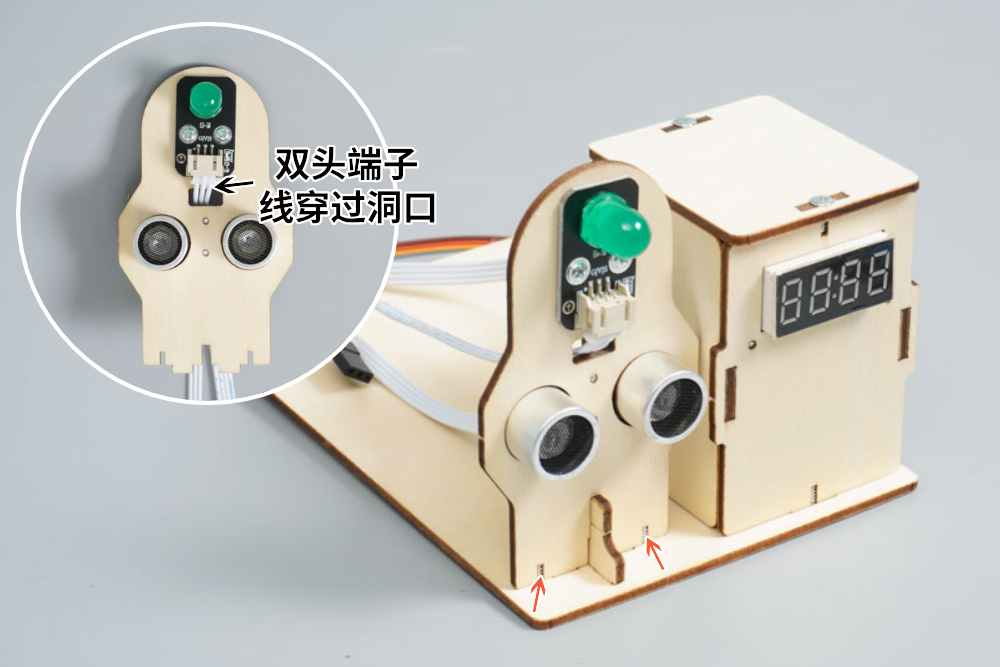

首先把LED灯的导线穿过①号板，然后用4mm粗纹螺丝把LED灯安装在①号板上，最后用7mm粗纹螺丝把①号板安装在⑥、⑧号板上。
STEP：15

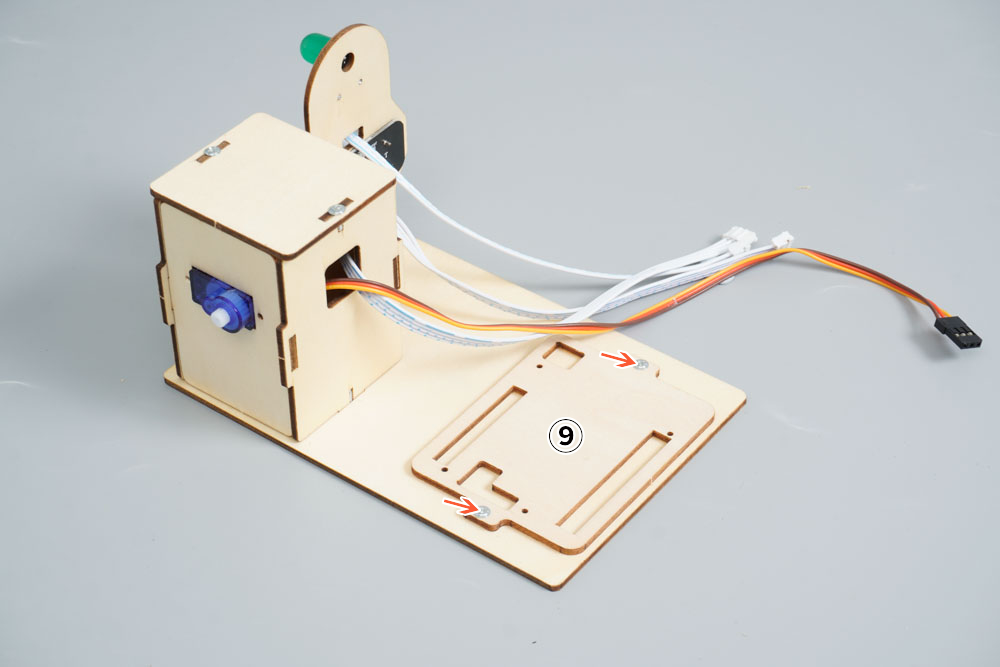

用4mm粗纹螺丝把⑨号板安装在⑥号板上。
STEP：16

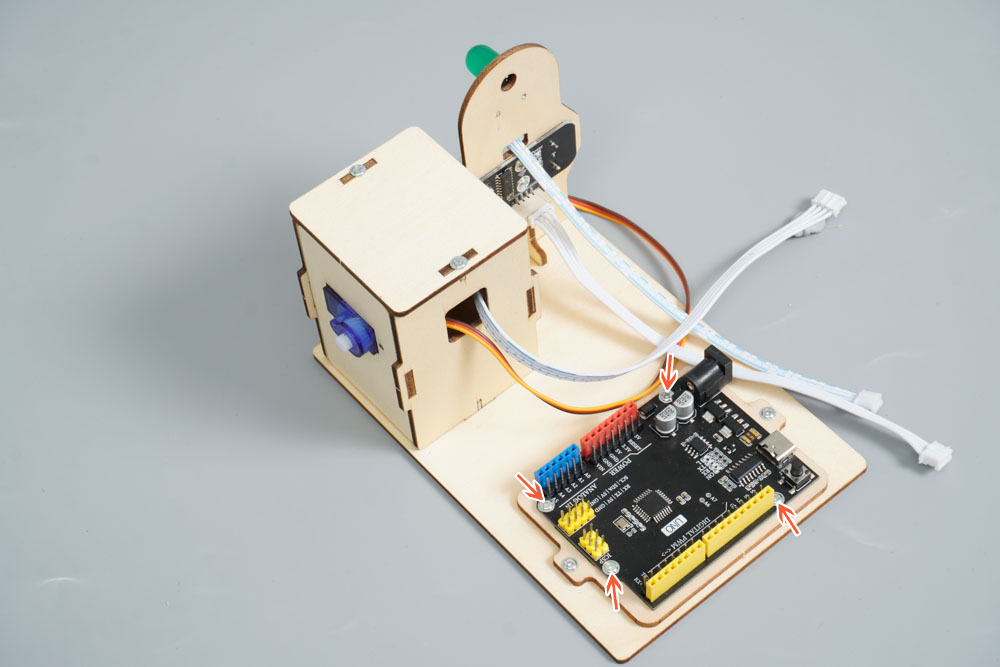

用4mm粗纹螺丝把UNO-R3开发板安装在⑨号板上。
STEP：17

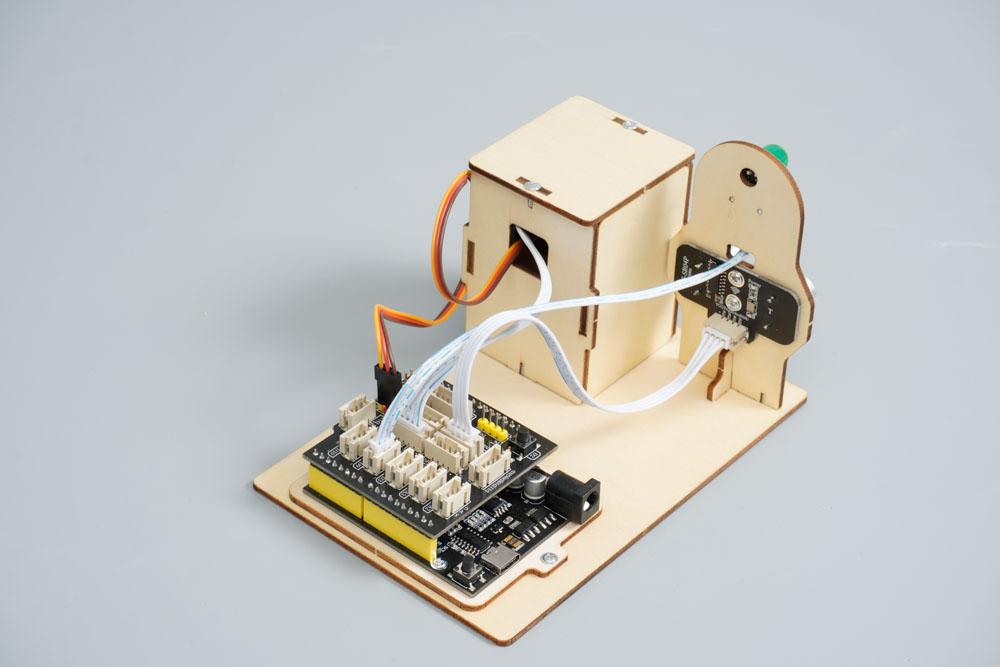

首先把HS-UNO-EXP2扩展板插入UNO-R3开发板上，然后参考【智能停车栏杆-接线示意图】把TM1637数码管、超声波传感器、LED灯、舵机端子线插入HS-UNO-EXP2扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：18

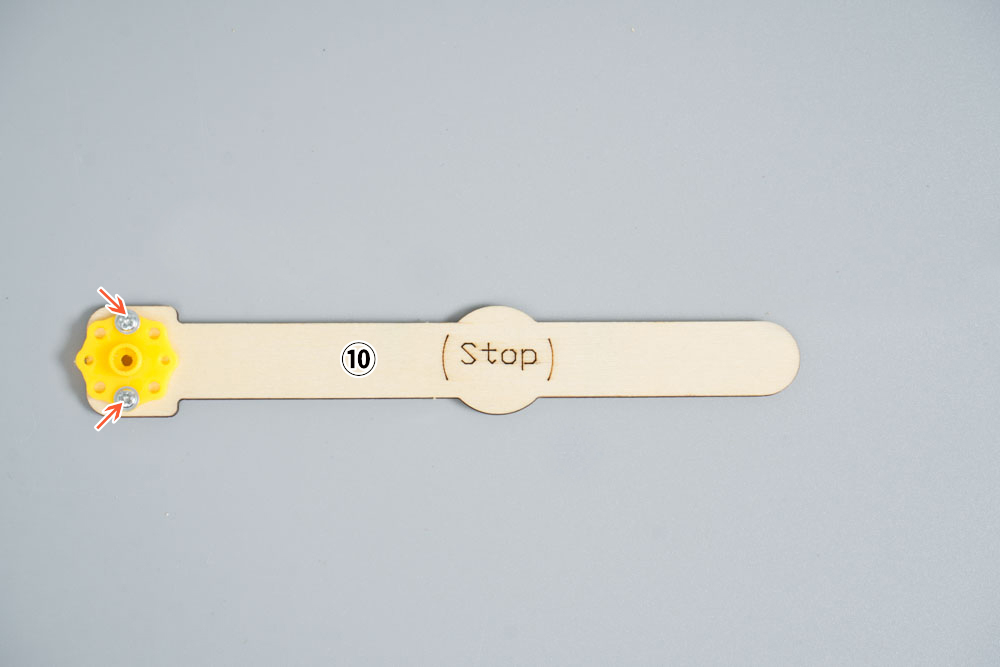

用4mm粗纹螺丝把舵机盘安装在⑩号板上。
STEP：19

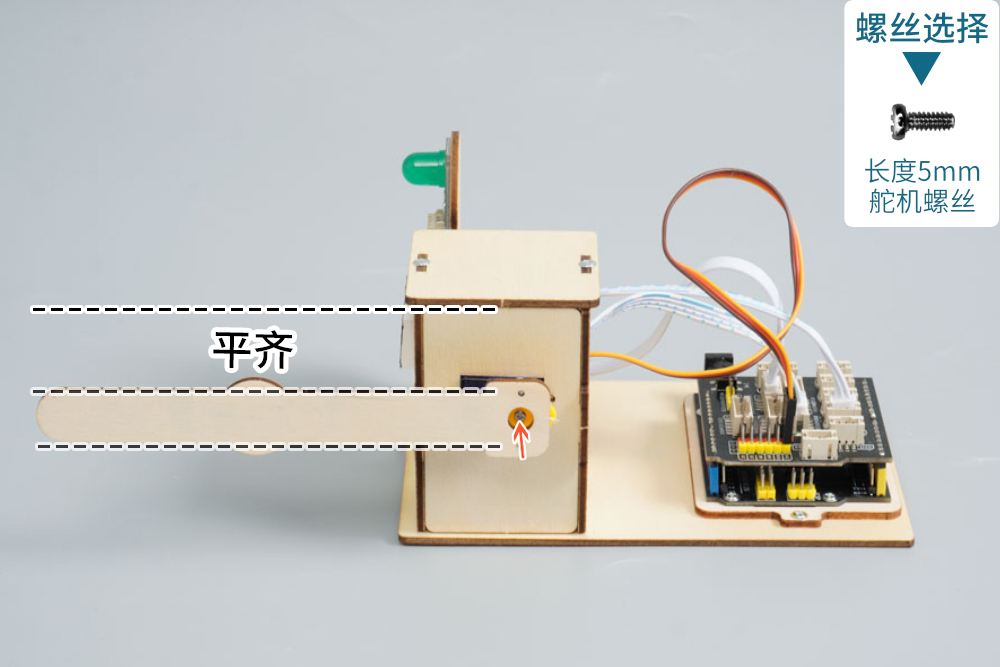

用5mm舵机螺丝把舵机盘安装在舵机上，舵机螺丝在舵机袋子里。注意：安装时不要转动舵机。注意：请务必断电情况下安装舵机盘（臂），舵机通电时候不要有机械阻力如拧螺丝、 掰 、 扯，阻力大于舵机扭力会发烫烧坏舵机。
STEP：20

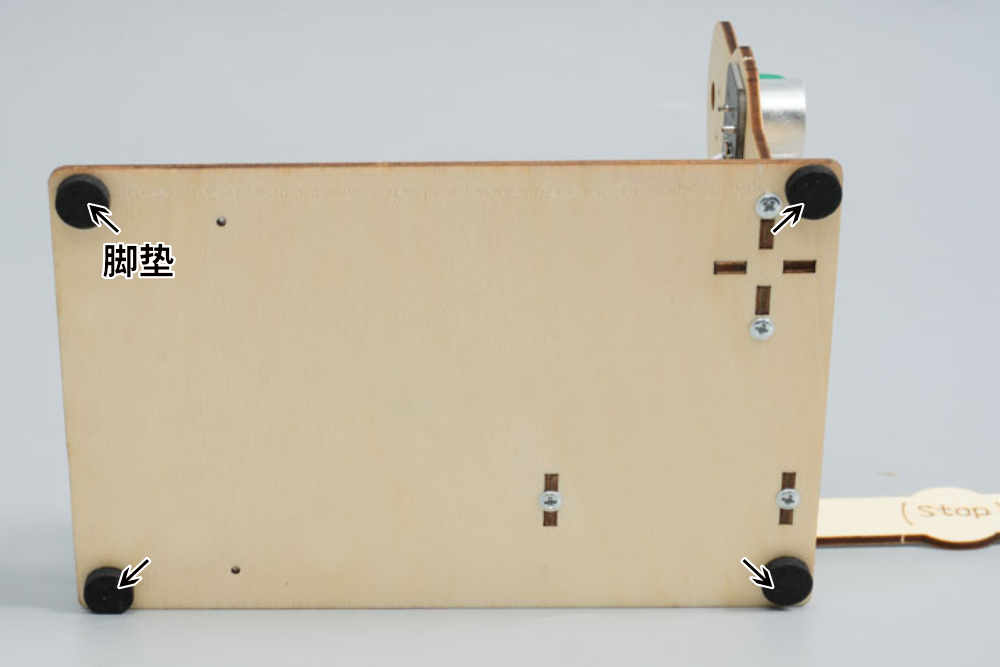

在⑥号板底部贴上四个脚垫。
STEP：21

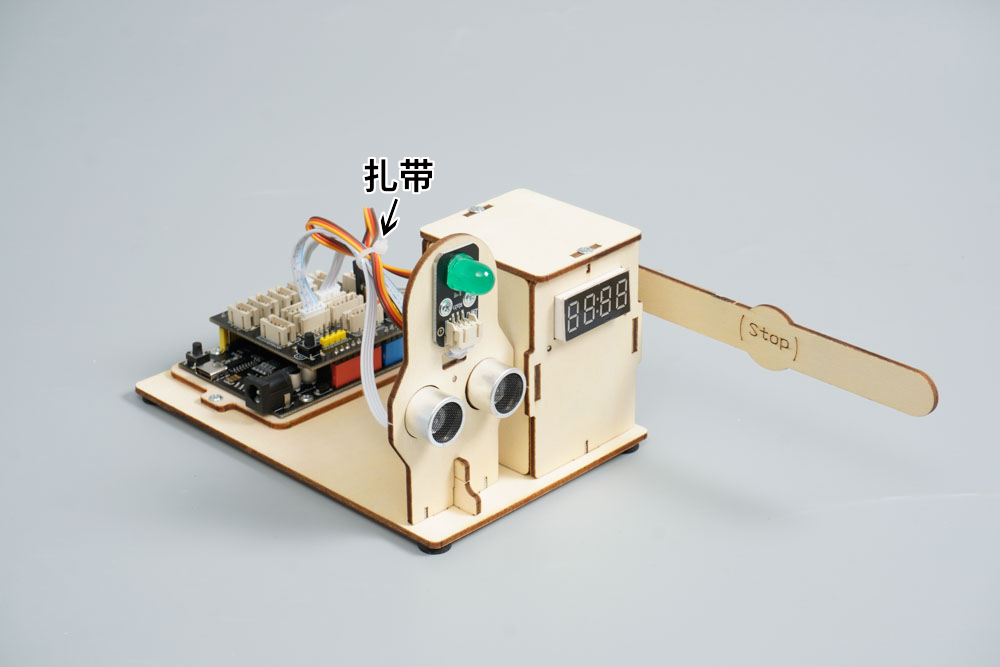

使用扎带把导线扎好，然后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：22

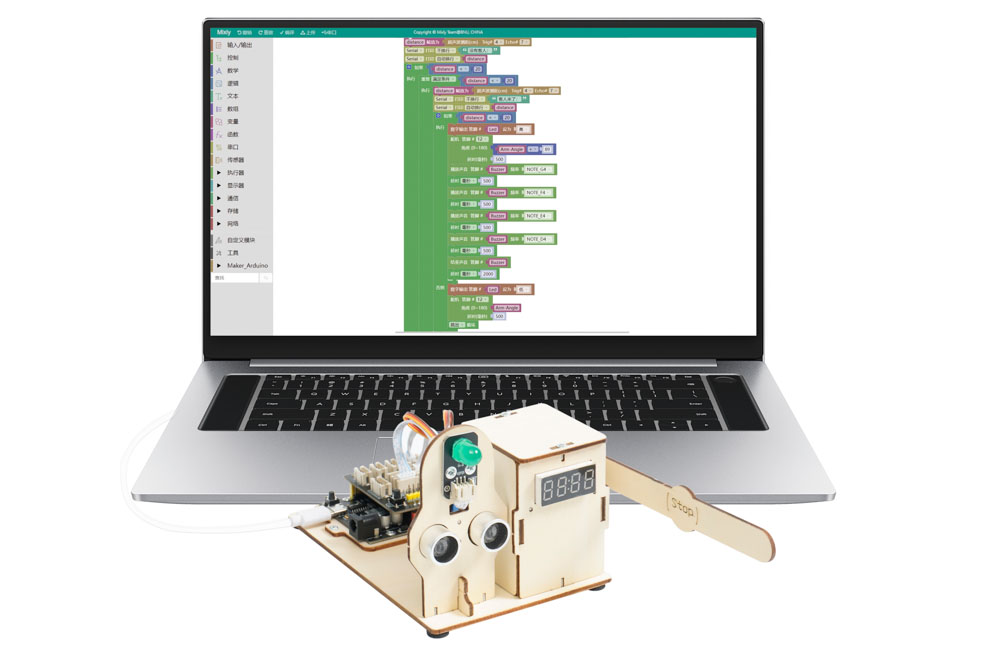

智能停车栏杆制作完成！使用米思齐Mixly软件将该套件的5超声波停车栏杆示例程序上传至UNO-R3开发板，超声波停车栏杆可实现：超声波检测距离少于15cm，抬杆（舵机转到1度），LED灯亮；当超声波检测距离大于15cm，数码管倒计时，LED闪烁，数码管为0时放下栏杆（舵机转到90度），LED灯熄灭。
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制超声波停车栏杆。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
注意：超声波停车栏杆如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
