HS-E13 OLED电子时钟
HS-E13-OLED电子时钟
产品简介：
OLED电子时钟是一款由温湿度传感器 、OLED显示屏模块 、 时钟模块等配件组合而成的智能套件。使用时钟模块获取时间和日期，使用温湿度传感器获取温湿度数据，并使用在OLED显示屏上显示这些信息。通过设置光标位置和使用显示相关函数，您可以自定义信息的显示位置和样式。可扩展mp3语音播报，定时提醒等。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制OLED电子时钟。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2
参照上图，首先用4mm粗纹螺丝把温湿度传感器安装在①号板上 ， 然后用4mm粗纹螺丝把OLED显示屏模块安装在②号板上 ，最后用4mm粗纹螺丝把时钟模块安装在③号板上。
STEP：3

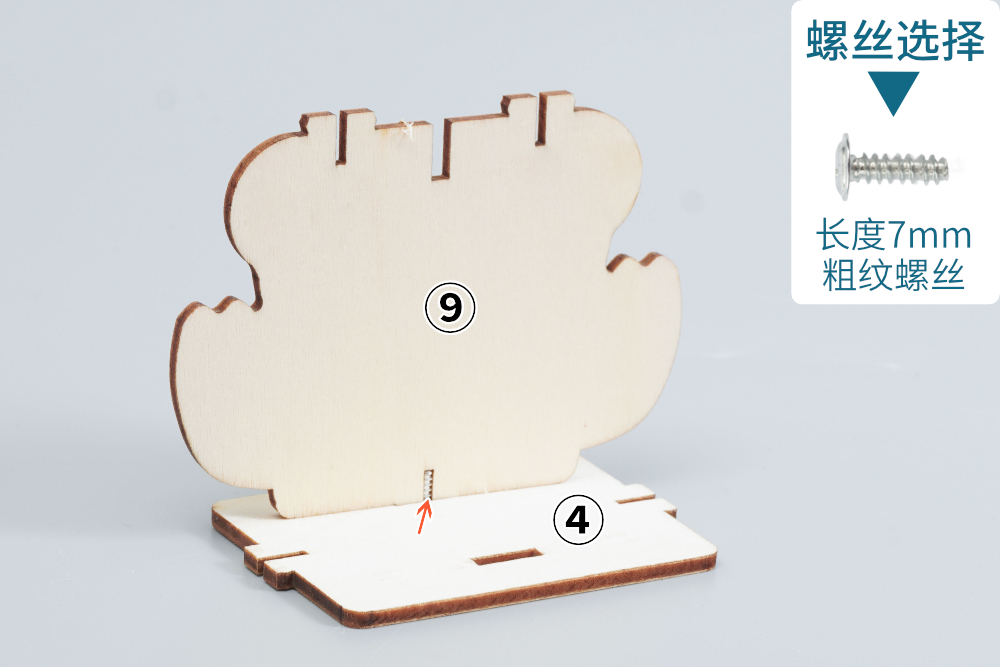

用7mm粗纹螺丝把⑨号板安装在④号板上。
STEP：4
用7mm粗纹螺丝把③号板安装在④号板上。
STEP：5

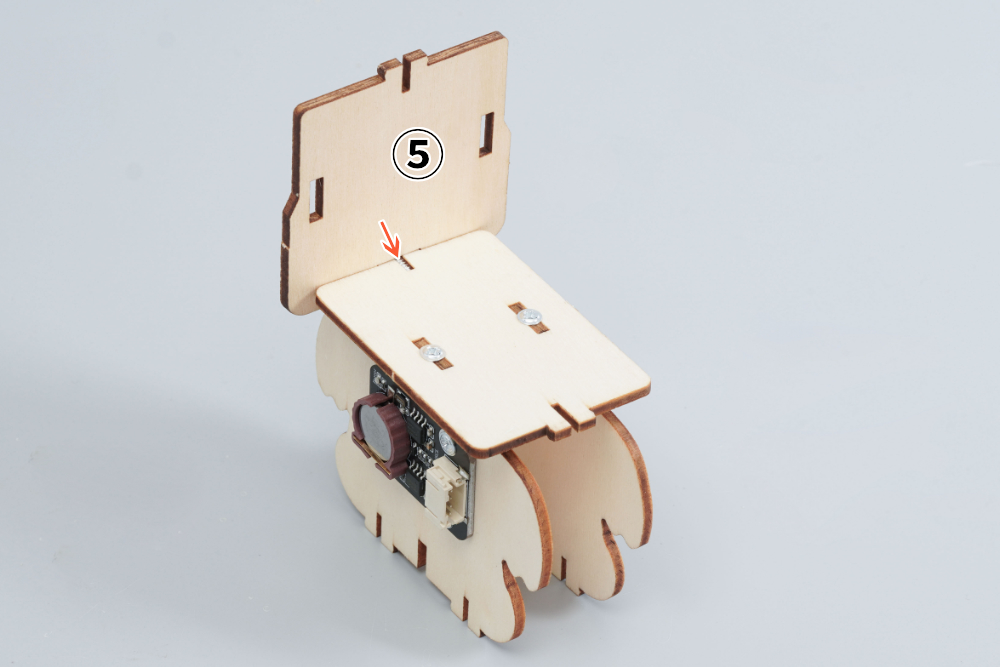

用7mm粗纹螺丝把⑤号板安装在④号板上。
STEP：6
首先把4P双头端子线插入OLED显示屏，然后把②号板安装在⑤号板上。
STEP：7
首先把4P双头端子线穿过⑥号板的凹槽，然后把⑥号板安装在⑤号板上。
STEP：8
首先把另一块⑤号板安装在②、④、⑥号板上，然后用7mm粗纹螺丝进行固定。
STEP：9
用7mm粗纹螺丝把①号板安装在两块⑤号板上。
STEP：10
首先把4P双头端子线插入时钟模块，然后把3P双头端子线插入温湿度传感器 。
STEP：11
首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后用4mm粗纹螺丝把垫板安装在⑦号板上。
STEP：12
首先把⑧号板安装在⑦号板上，然后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：13
首先在⑦号板底部四个角贴上脚垫，然后把③、⑨号板安装在⑧号板上，最后用7mm粗纹螺丝从⑦号板底部进行固定③、⑨号板。
STEP：14

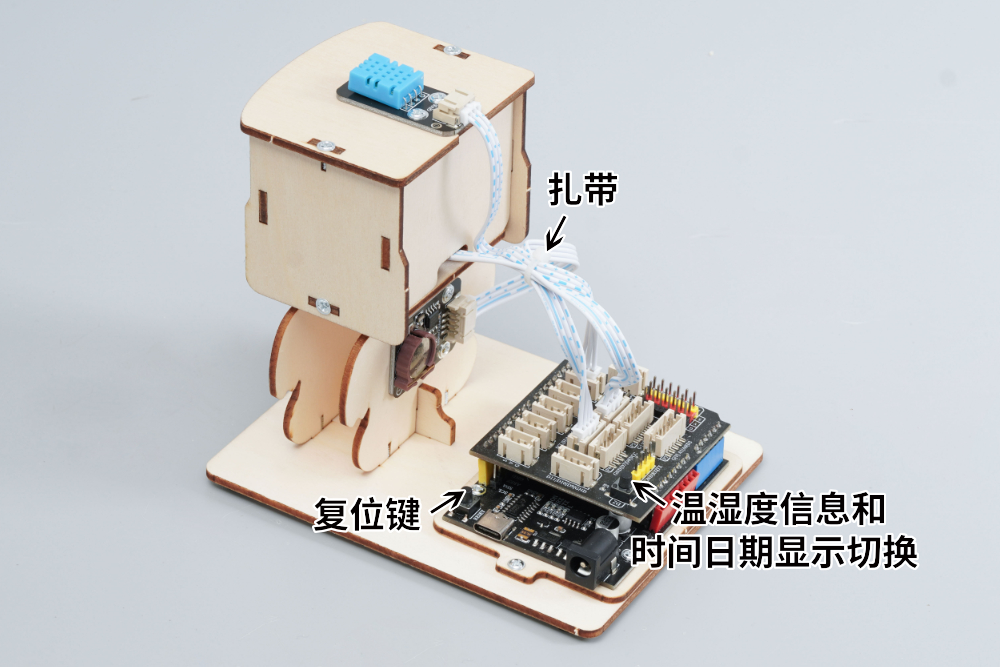

首先参考【Oled电子时钟-接线示意图】把温湿度传感器 、OLED显示屏模块 、 时钟模块端子线的另一端插入HS-UNO-EXP2上,然后使用扎带把导线扎好，最后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：15

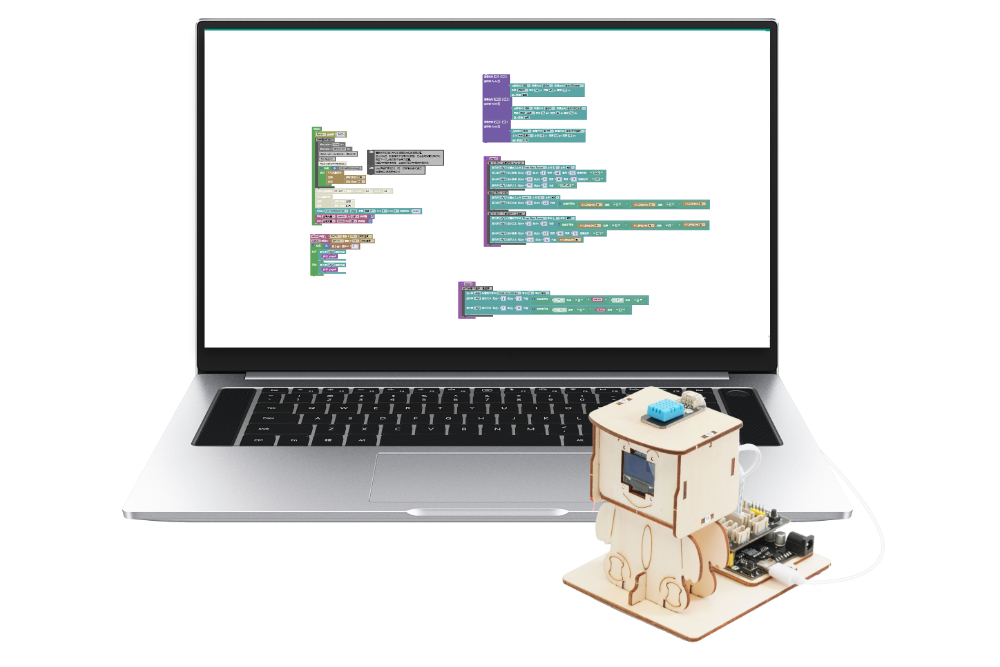

使用米思齐Mixly软件将该套件的Oled电子时钟示例程序：4.oled电子时钟上传至UNO-R3开发板。
STEP：16
使用米思齐Mixly软件将该套件的Oled电子时钟示例程序：6.oled电子时钟（掉电不掉数据）（汉字）。上传至UNO-R3开发板。注意：如果时间不统一可以长时间按住复位键，让时间停止，等时间同步上了再次上传掉电复位不掉数据程序即可。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）,OLED电子时钟可实现，获取时间和日期，使用温湿度传感器获取温湿度数据，并使用在OLED显示屏上显示这些信息。通过设置光标位置和使用显示相关函数，您可以自定义信息的显示位置和样式。可扩展mp3语音播报，定时提醒等。本项目提供了5个示例程序，三个模块测试程序，两个综合程序，可以根据您的实际需求上传不同的示例程序。
注意：OLED电子时钟如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
