HS-S43P 触摸感应传感器
1、介绍 点这里回到目录
触摸传感器是一个基于电容感应的原理制作的触摸开关模块。人体或金属触碰传感器的镀金接触面会被感应到，除了与金属面的直接触摸，隔着一定厚度的塑料、玻璃等材料的接触也可以被感应到，感应灵敏度随接触面的大小和覆盖材料的厚度有关。 模块有2种输出模式，可使用改变焊接跳线进行切换。在模块上会有一个用于改变模式的短路点，焊接上面两个的两个短路点，模块的模式会切换为开关模式，这个时候可以用于制作不太复杂触摸控制的台灯。短路下面两个短路点，模块的模式会切换为按键，此时可以用来代替实体按键。 注意事项：使用时模块需要离固定面有一定高度，避免接触产生信号误差。请勿直接握住触摸传感器，会导致背部电容升温，以免烫伤。

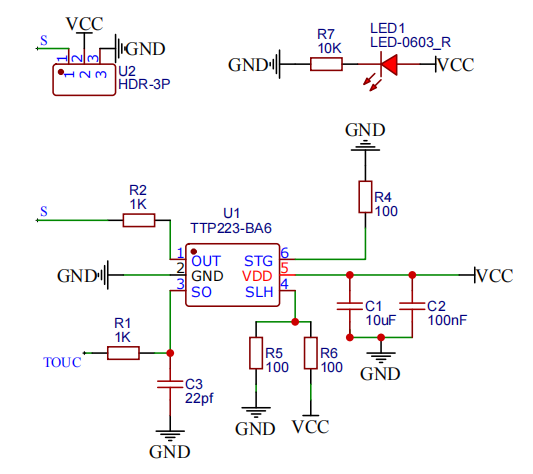

2、原理图 点这里回到目录
`
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

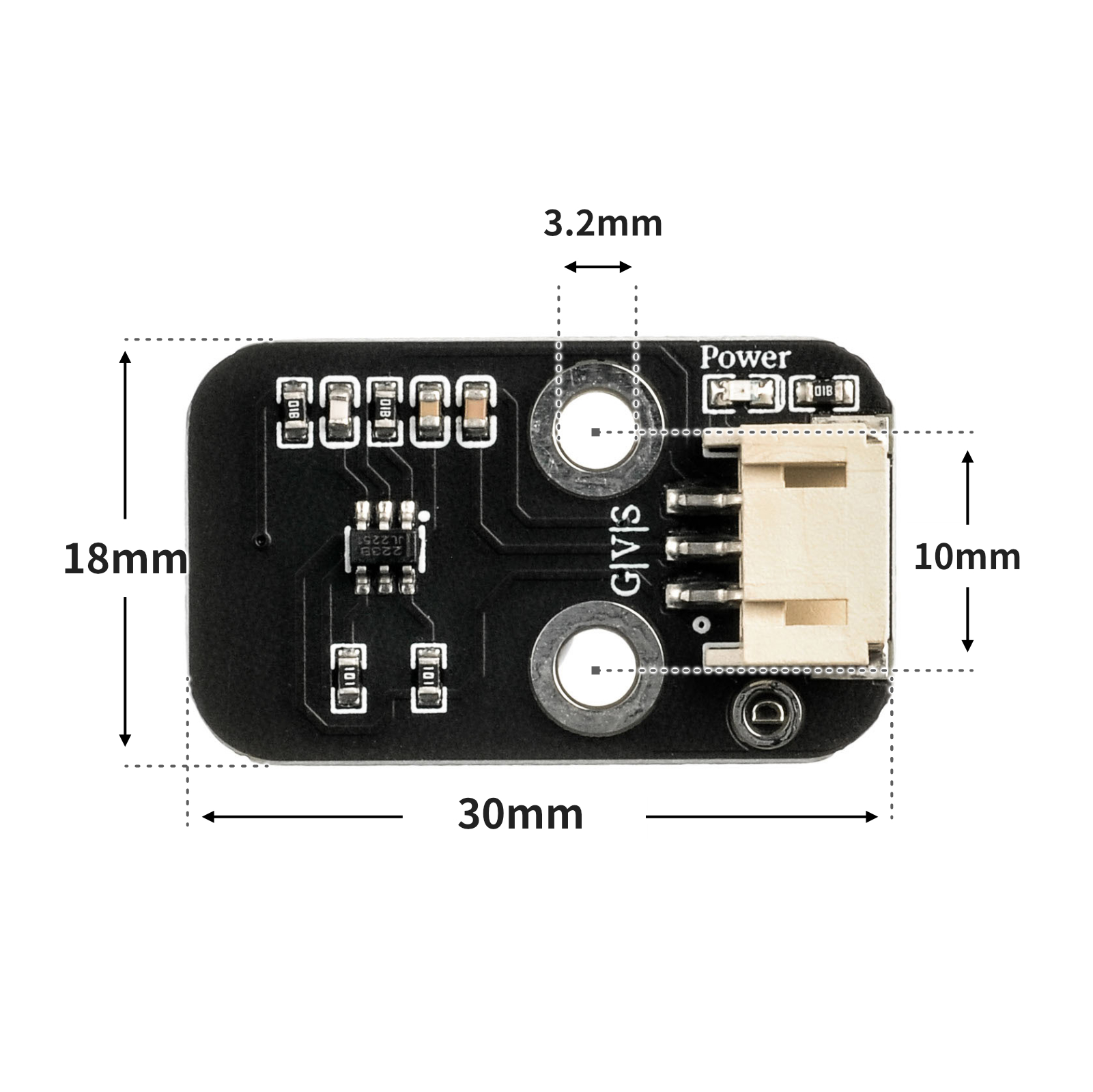

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
int led = 6;
void setup() {
Serial.begin(9600);
pinMode(2, INPUT);
}
void loop() {
//触摸开关控制led灯亮与灭；led灯模块接D6；触摸开关接D2；
if (digitalRead(2) == 0) {
pinMode(led, OUTPUT);
digitalWrite(led, HIGH);
Serial.println(String("led亮：") + String(digitalRead(2)));
} else {
pinMode(led, OUTPUT);
digitalWrite(led, LOW);
Serial.println(String("led熄灭：") + String(digitalRead(2)));
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

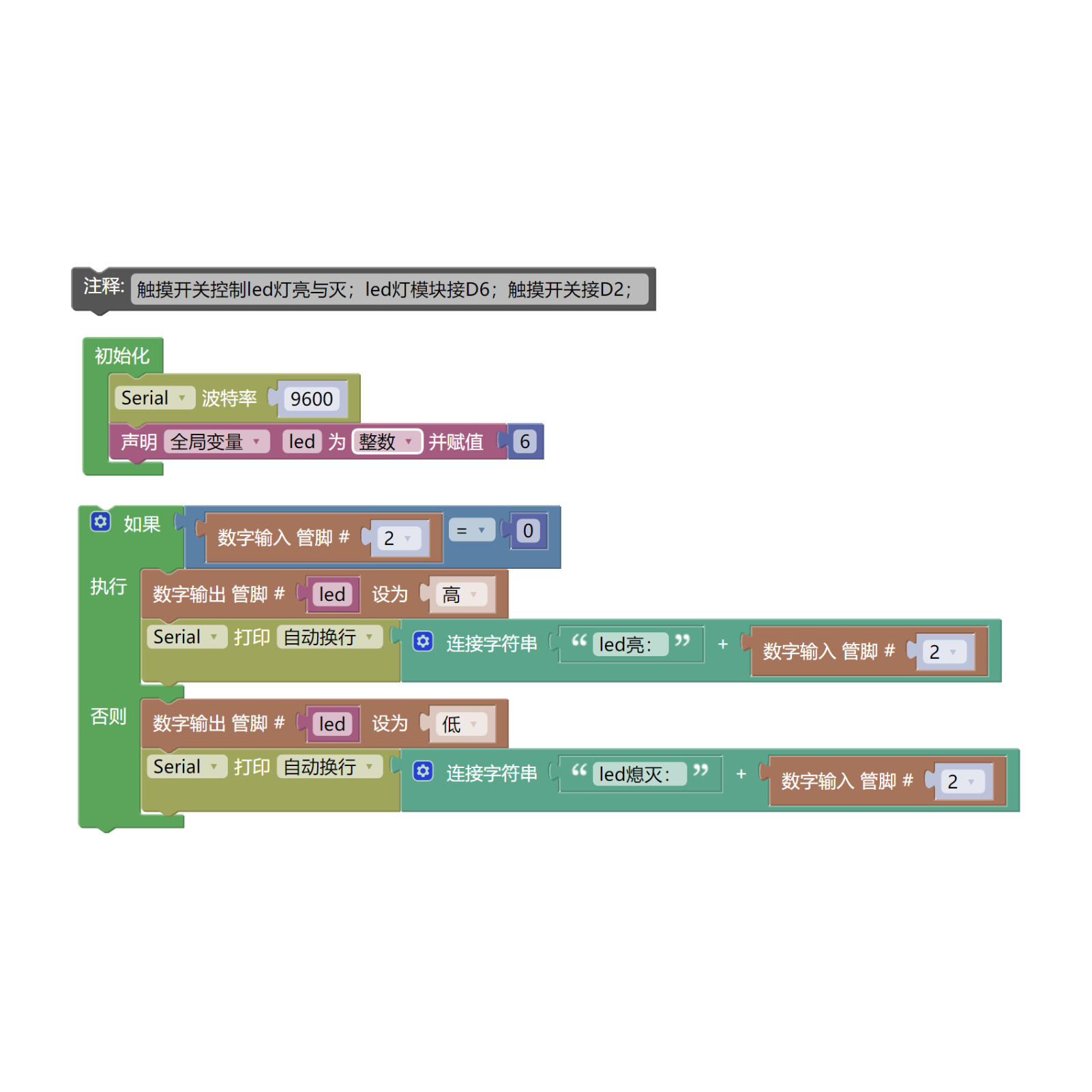

示例程序(UNO开发板)：点击下载

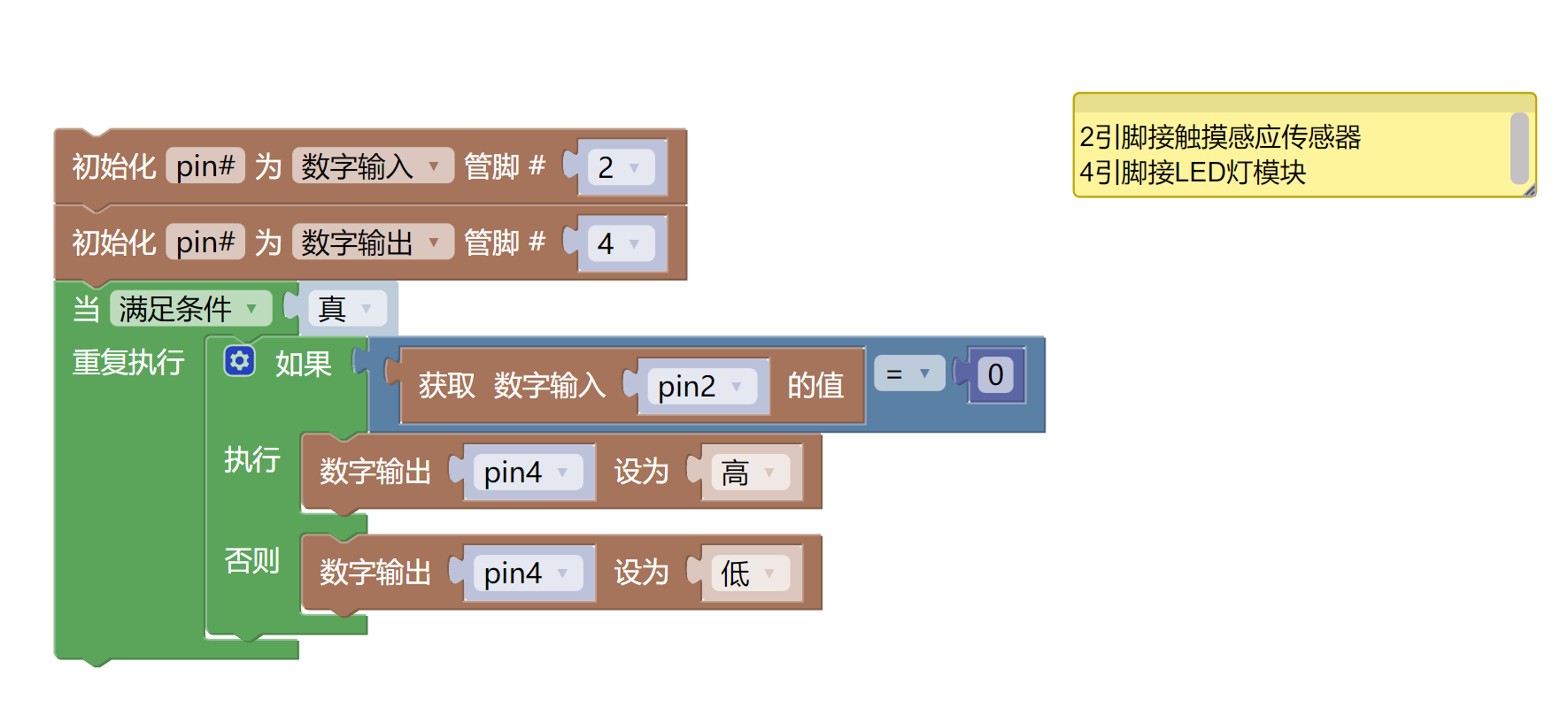

示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08P）*1
- 触摸感应传感器（HS-S43P）*1
- PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

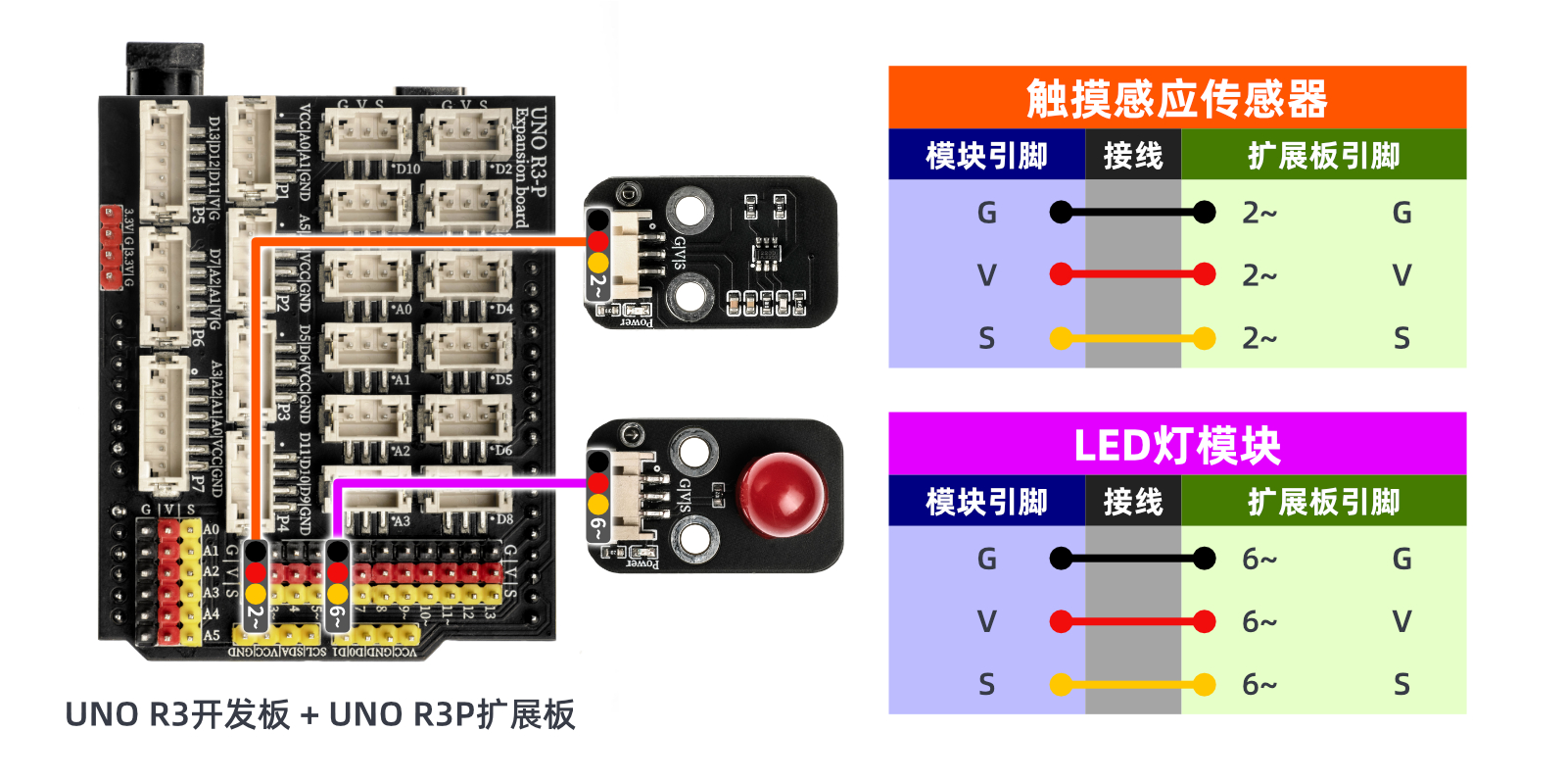

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

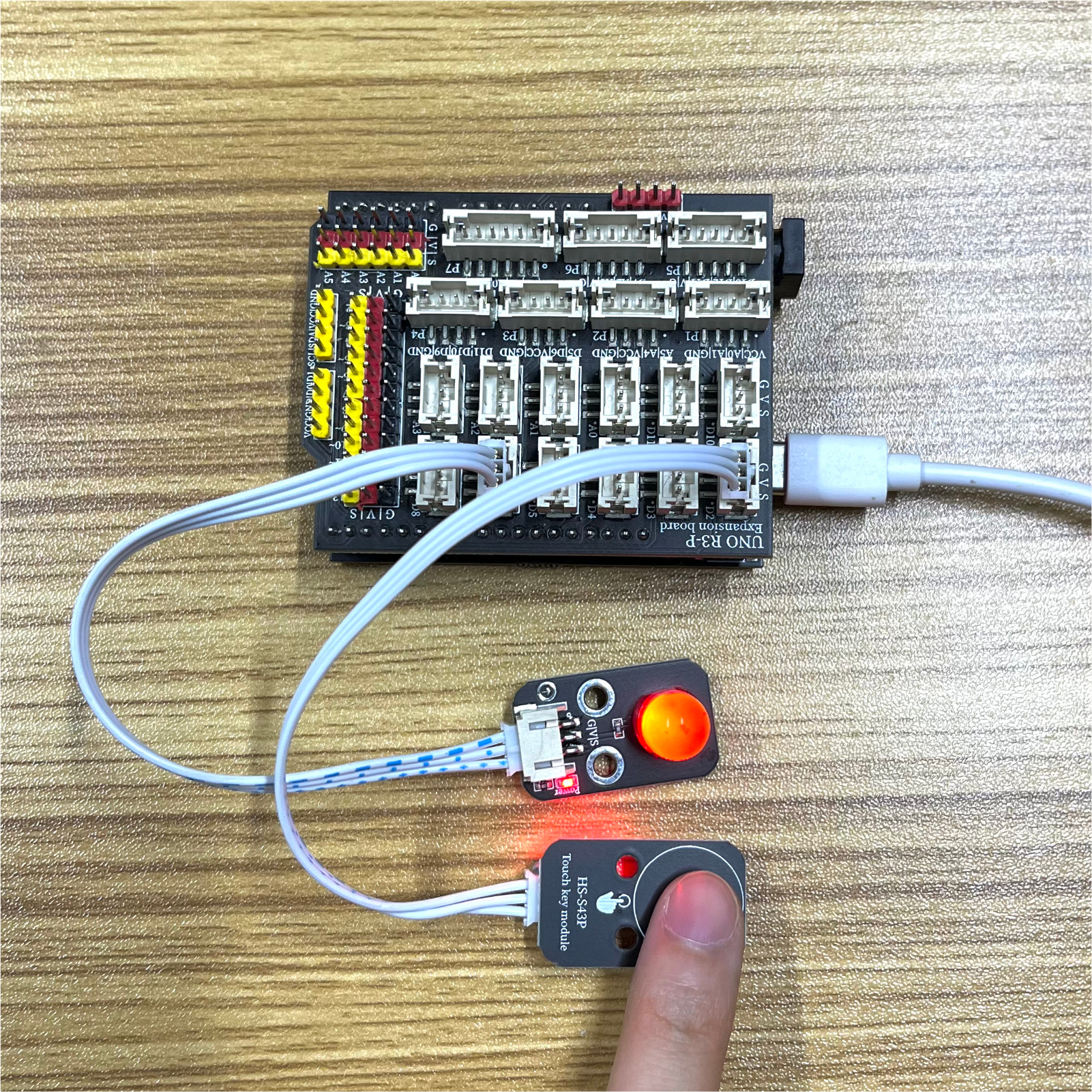

9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 Arduino UNO开发板后，打开串口监视器。触摸传感器是一个基于电容感应的原理制作的触摸开关模块，默认工作在按键模式下，当手指触摸到感应部分时，传感器输出低电平，同时 LED 亮起；当没有触碰感应部分时，传感器输出高电平， LED 熄灭。
