HS-E23 智能密码RFID门禁系统装置

HS-E23 智能密码RFID门禁系统装置

产品简介:

智能密码RFID门禁系统装置是一款由矩阵键盘、NFC感应读写模块、有源蜂鸣器、LCD 1602液晶显示屏、舵机等配件组合而成的智能套件。
本款套件可实现:用户既能够通过 NFC 感应实现开门操作,也能利用矩阵键盘来开门,同时,LCD 1602 液晶显示屏还支持密码显示与修改功能,同时有源蜂鸣器会在相应操作节点发出提示声。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)


准备工具及组装注意事项:

自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线客服进行指导。


HS-E23  智能密码RFID门禁系统装置 警告:

14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!


示例程序下载:点击下载

(文件解压密码请查看您购买的商品外包装产品合格证管理码,商品管理码(90开头数字)解压密码 )


产品安装视频请移步“Hello STEM”公众号

视频安装在线观看链接:点击观看视频


HS-E23  智能密码RFID门禁系统装置


STEP:1

HS-E23  智能密码RFID门禁系统装置

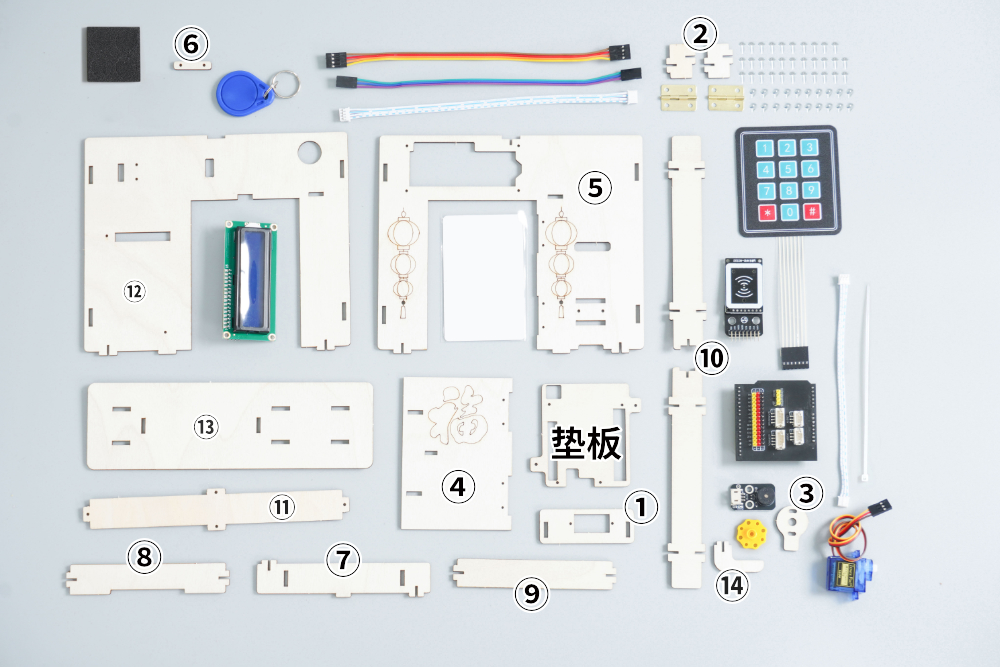

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。


STEP:2

HS-E23  智能密码RFID门禁系统装置

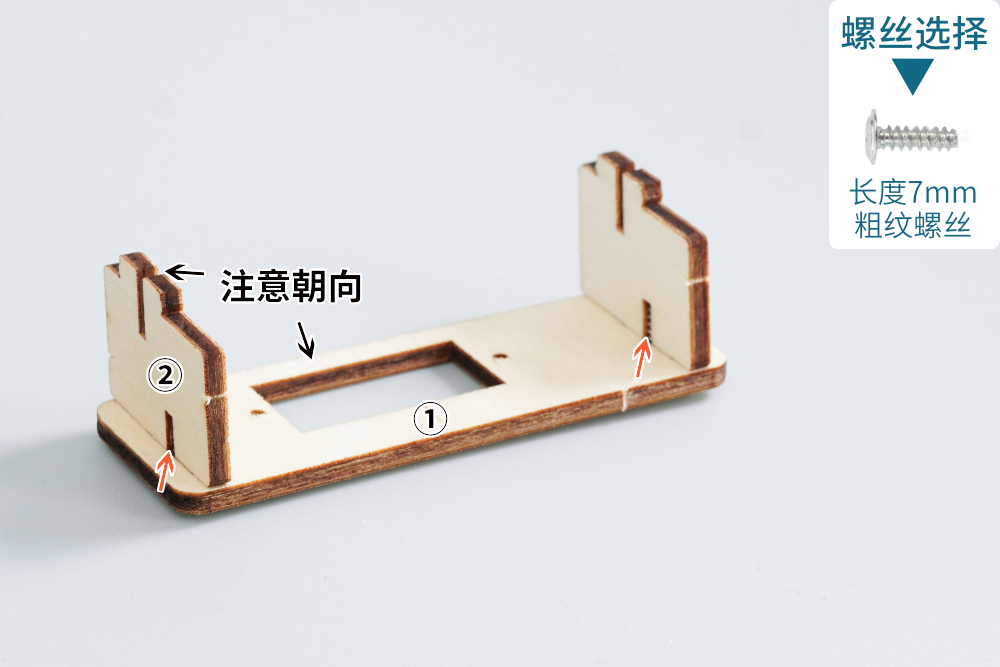

用7mm粗纹螺丝把两块②号板安装在①号板上。


STEP:3

HS-E23  智能密码RFID门禁系统装置

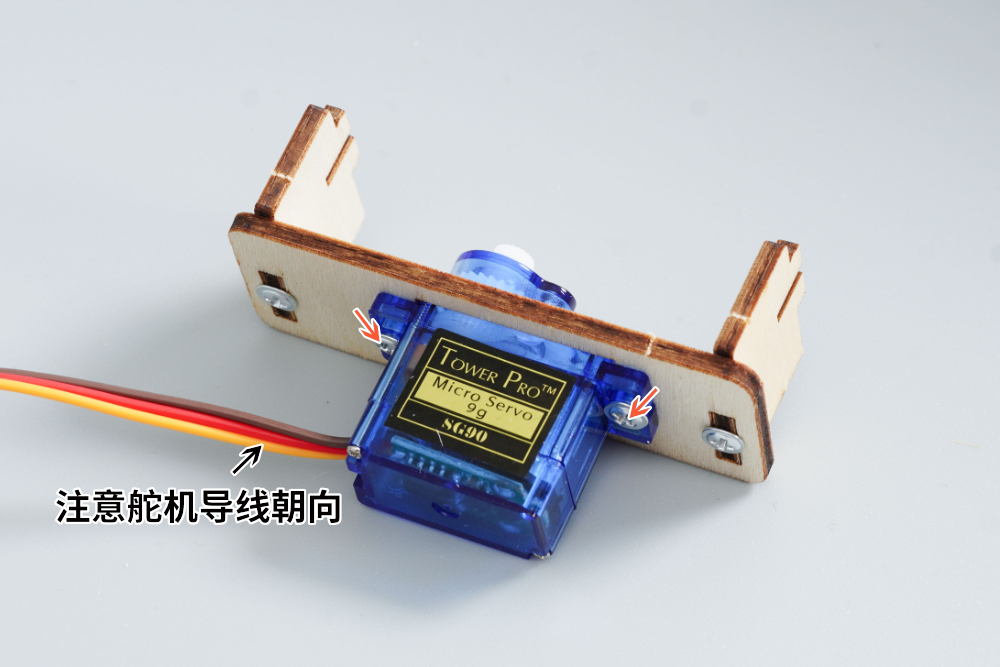

用7mm粗纹螺丝把舵机安装在①号板上。


STEP:4

HS-E23  智能密码RFID门禁系统装置

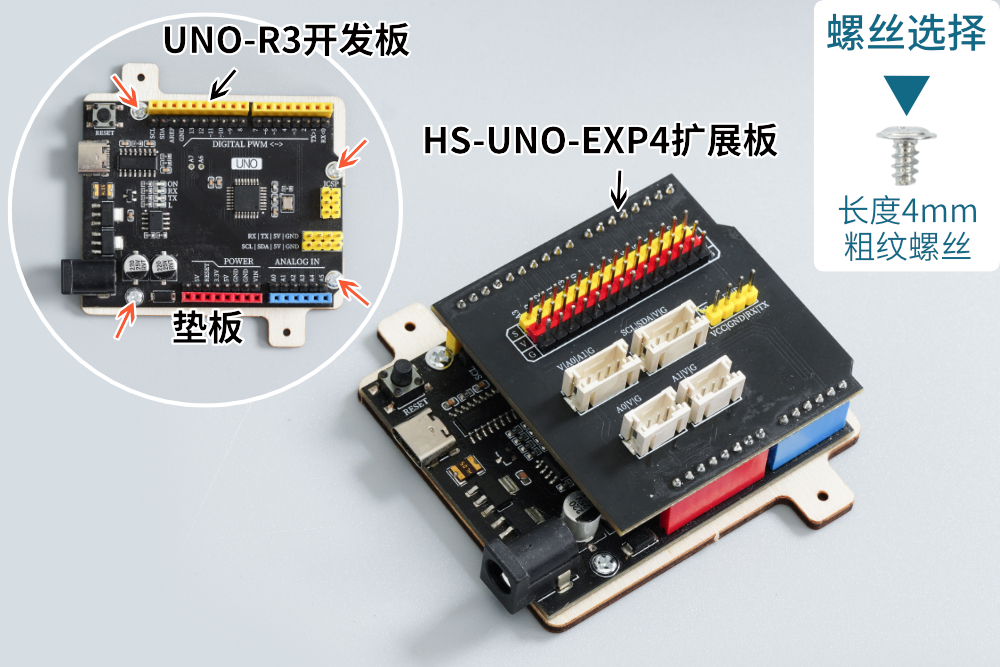

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上,然后把HS-UNO-EXP4扩展板插入UNO-R3开发板上。


STEP:5

HS-E23  智能密码RFID门禁系统装置

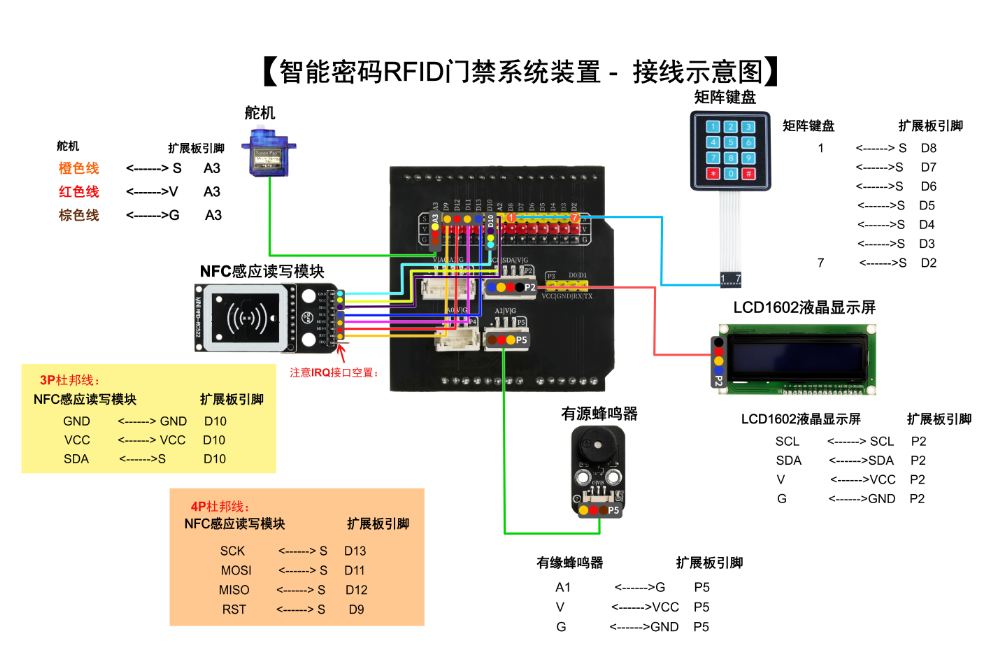

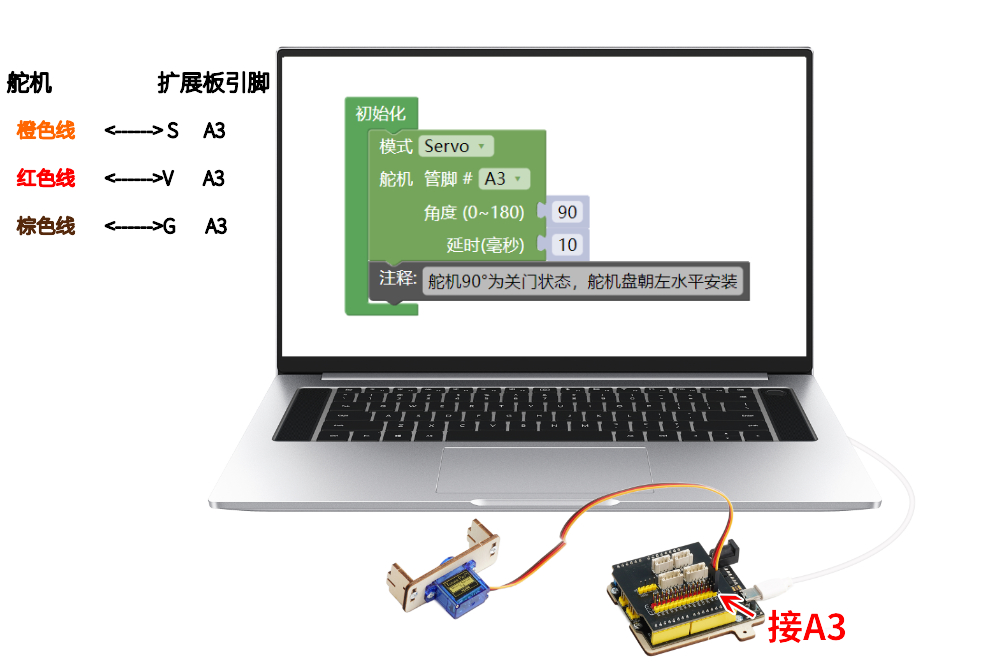

首先参照【智能密码RFID门禁系统装置一接线示意图】把舵机导线插入HS-UNO-EXP4扩展板上的【A3】接口上,然后使用米思齐Mixly 软件将该套件的初始化程序上传至UNO-R3开发板上。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。


STEP:6

HS-E23  智能密码RFID门禁系统装置

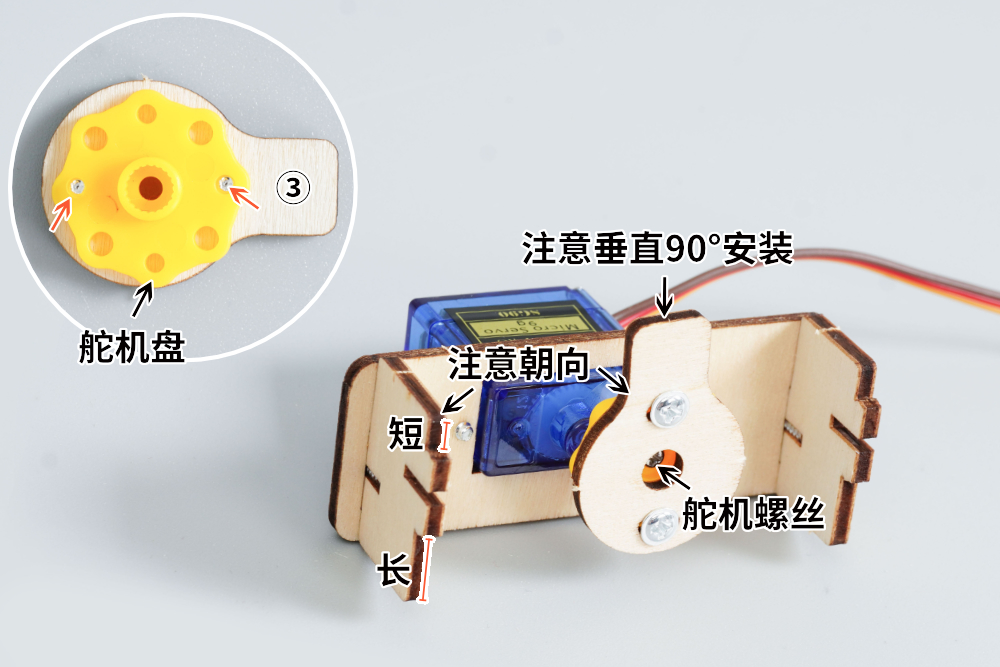

首先用4mm粗纹螺丝把舵机盘安装在③号板上,然后用舵机螺丝把舵机盘安装在舵机上(舵机螺丝在舵机包里)。注意:舵机盘需要垂直90°安装,舵机90°为关门状态。


STEP:7

HS-E23  智能密码RFID门禁系统装置

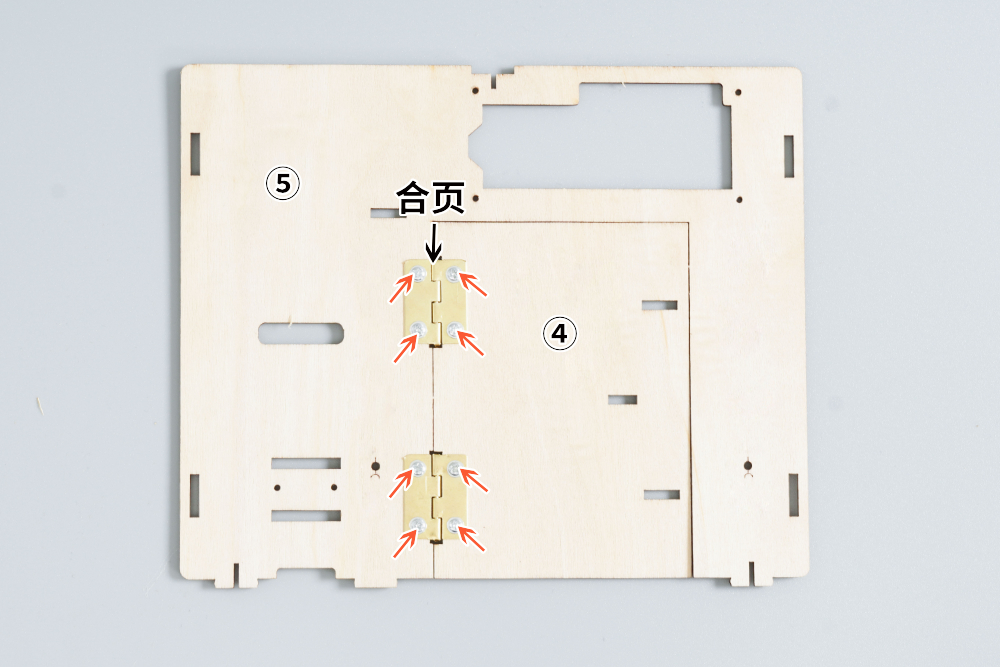

用4mm粗纹螺丝把合页安装在④、⑤号板反面。


STEP:8

HS-E23  智能密码RFID门禁系统装置

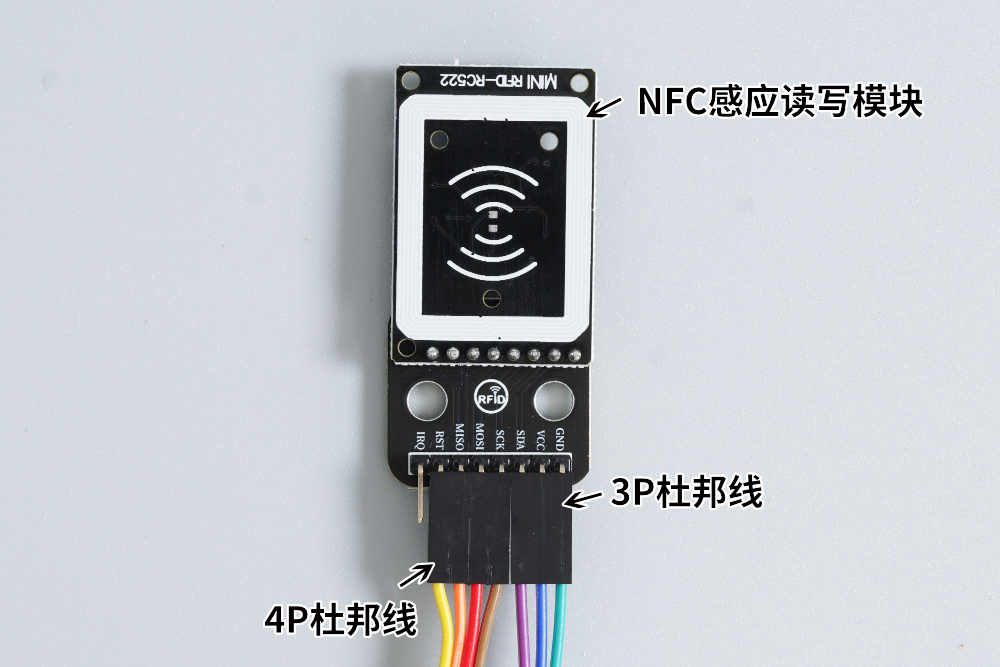

参照上图,把4P杜邦线和3P杜邦线插入NFC感应读写模块上。


STEP:9

HS-E23  智能密码RFID门禁系统装置

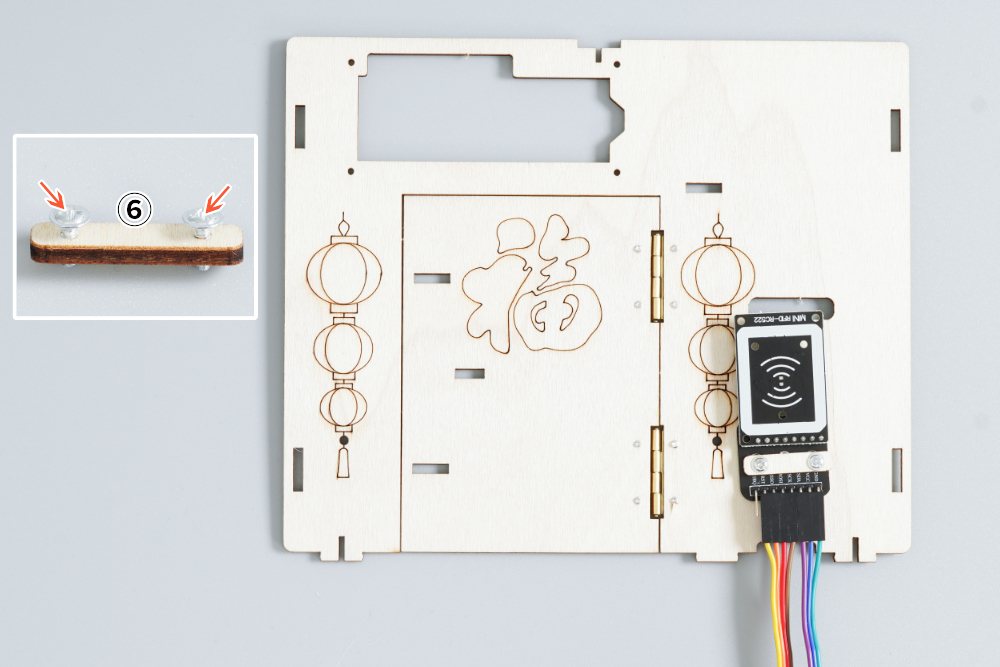

首先把7mm粗纹螺丝打在⑥号板上(注意螺丝不要拧到底),然后把NFC感应读写模块叠放在⑤号板正面,最后用⑥号板上的螺丝进行固定。


STEP:10

HS-E23  智能密码RFID门禁系统装置

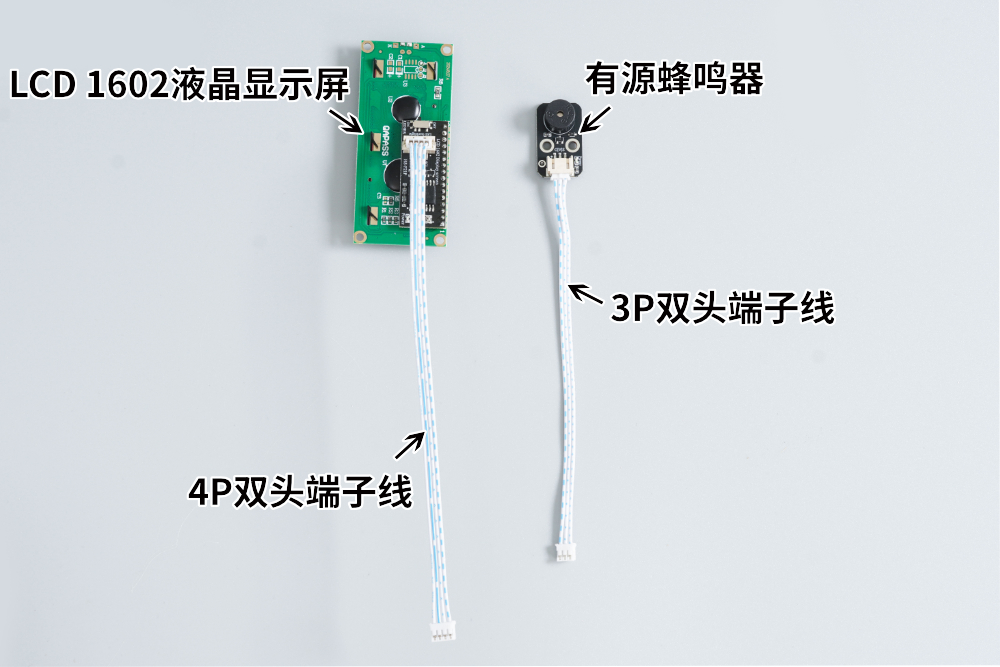

首先把4P双头端子线插入LCD1602液晶显示屏,然后把3P双头端子线插入有源蜂鸣器。


STEP:11

HS-E23  智能密码RFID门禁系统装置

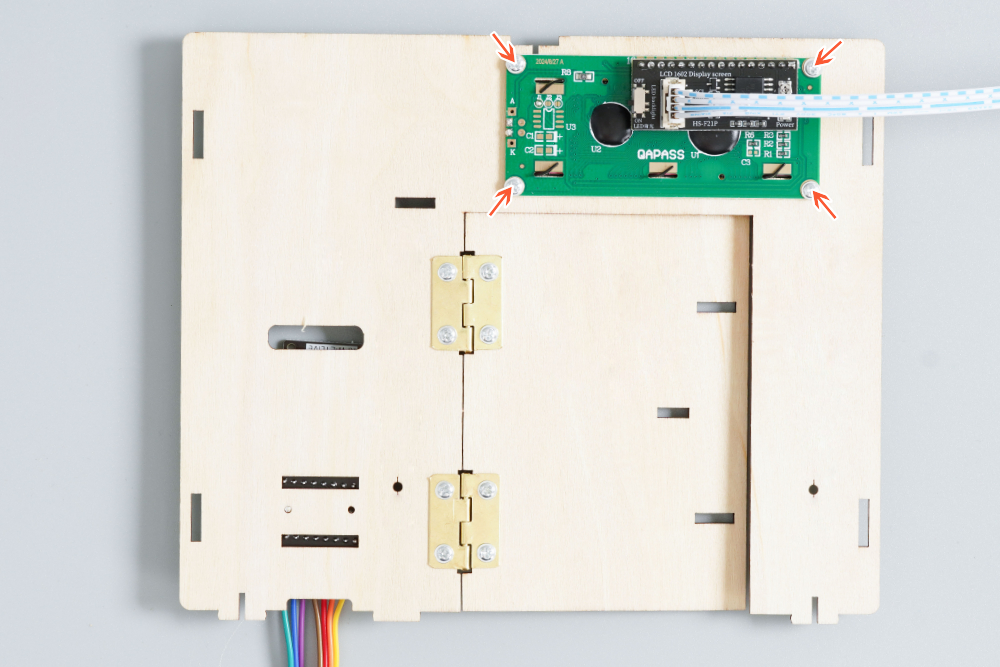

用4mm粗纹螺丝把LCD1602液晶显示屏安装在⑤号板反面。


STEP:12

HS-E23  智能密码RFID门禁系统装置

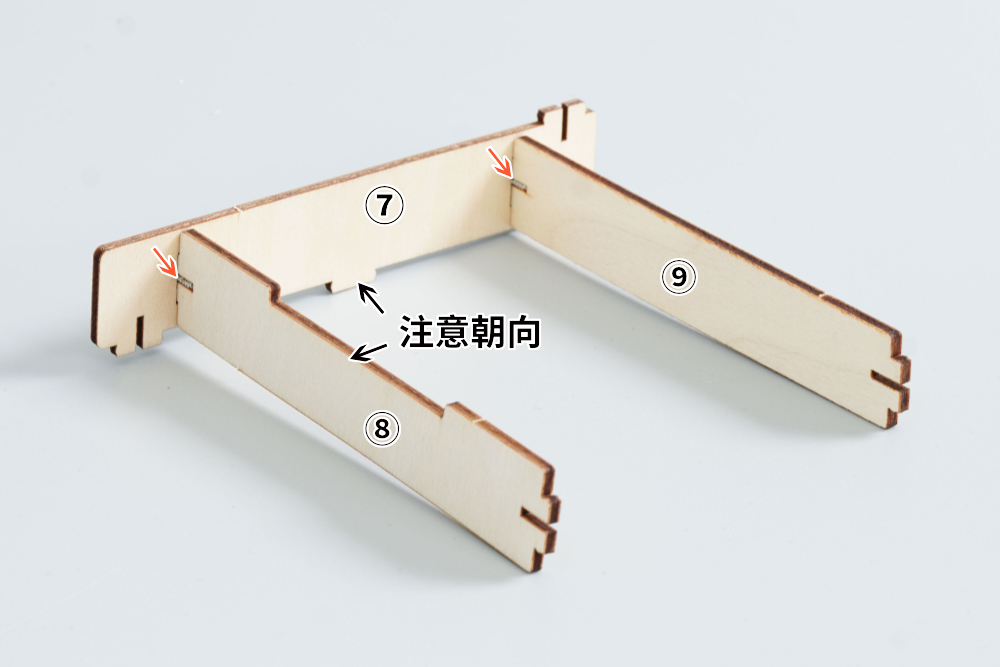

用7mm粗纹螺丝把⑧、⑨号板安装在⑦号板上。


STEP:13

HS-E23  智能密码RFID门禁系统装置

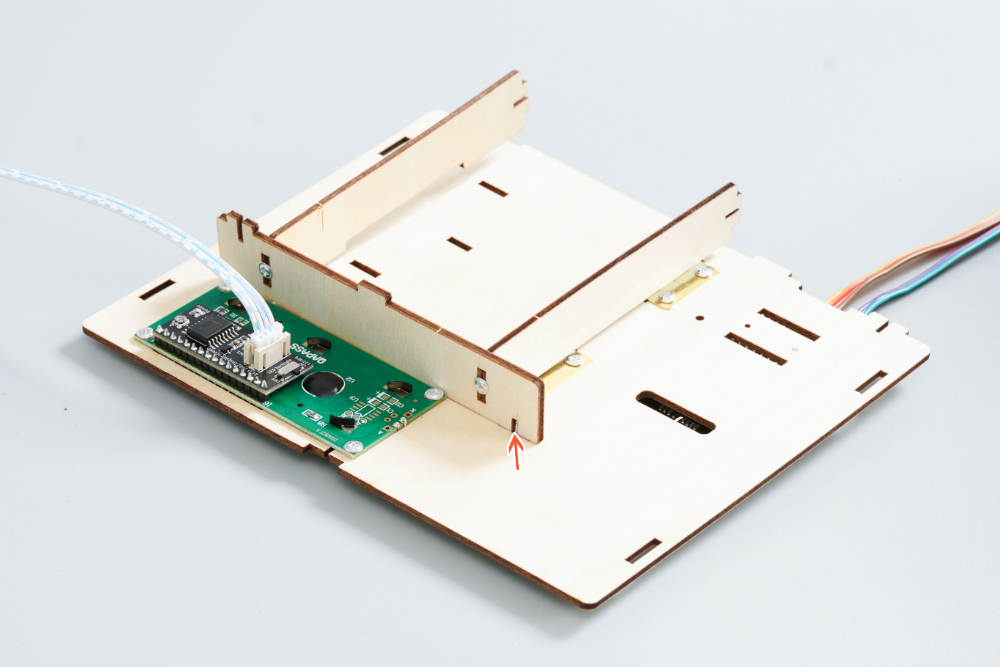

用7mm粗纹螺丝把⑦号板安装在⑤号板反面。


STEP:14

HS-E23  智能密码RFID门禁系统装置

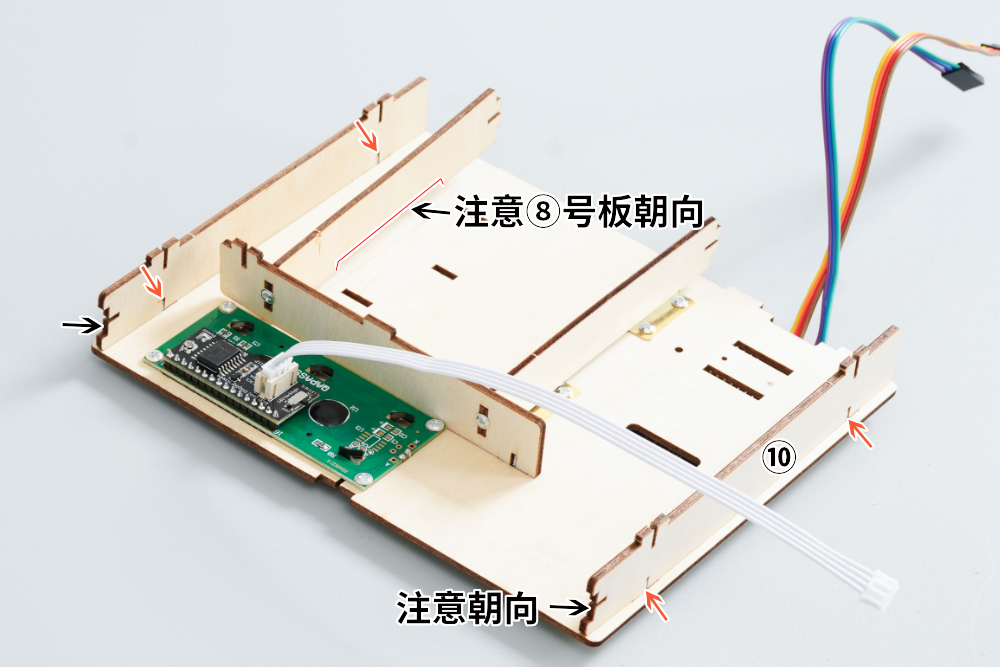

用7mm粗纹螺丝把两块⑩号板安装在⑤号板反面。


STEP:15

HS-E23  智能密码RFID门禁系统装置

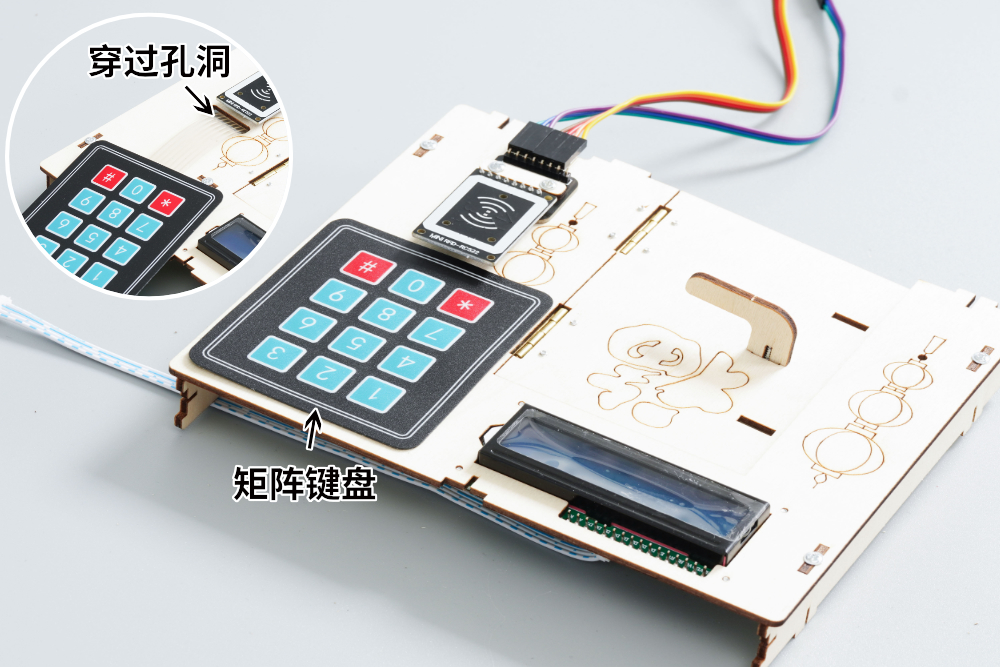

首先把矩阵键盘的导线穿过⑤号板的孔洞,然后把矩阵键盘上的保护膜撕掉,将矩阵键盘粘贴在⑤号板上。


STEP:16

HS-E23  智能密码RFID门禁系统装置

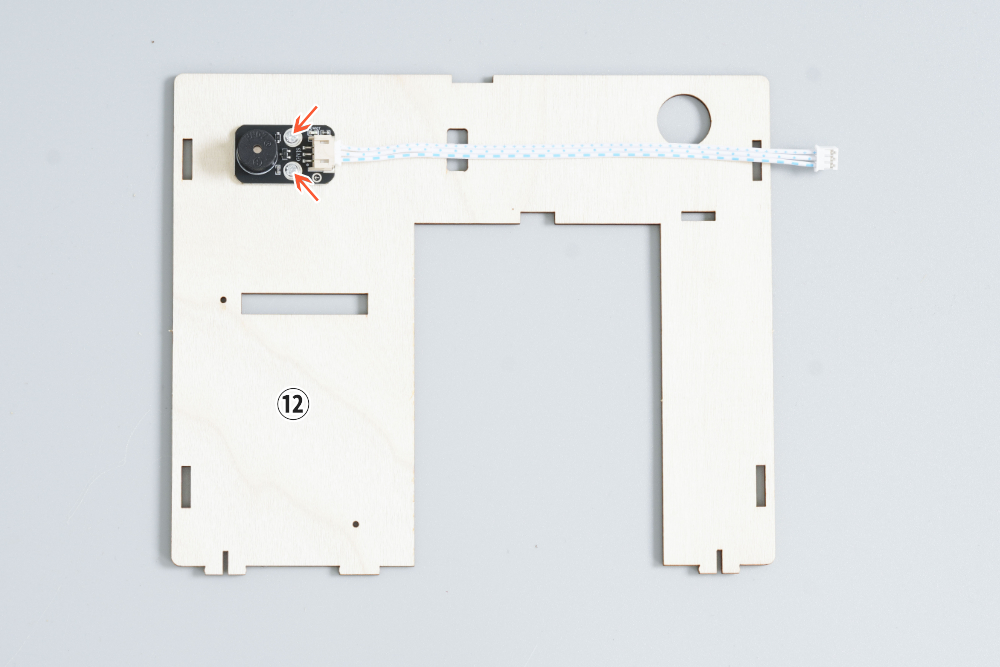

用4mm粗纹螺丝把有源蜂鸣器安装在⑫号板上。


STEP:17

HS-E23  智能密码RFID门禁系统装置

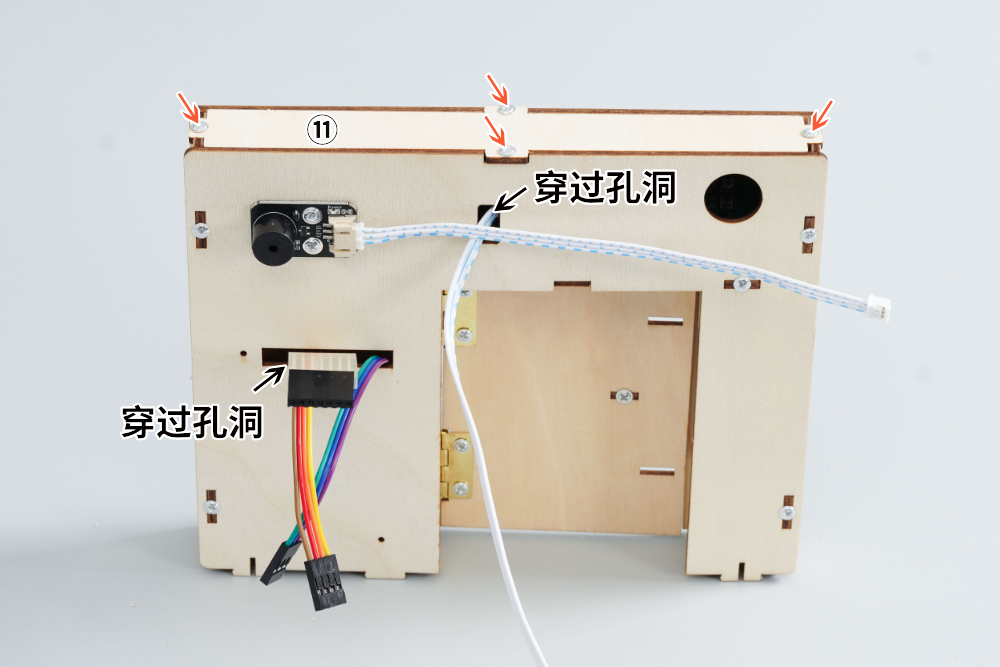

首先把LCD1602液晶显示屏、感应读写模块、矩阵键盘上的导线穿过⑫号板的孔洞,然后用7mm粗纹螺丝把⑫号板安装在⑦、⑧、⑩号板上,最后用7mm粗纹螺丝把⑪号板安装在⑤、⑩、⑫号板上。


STEP:18

HS-E23  智能密码RFID门禁系统装置

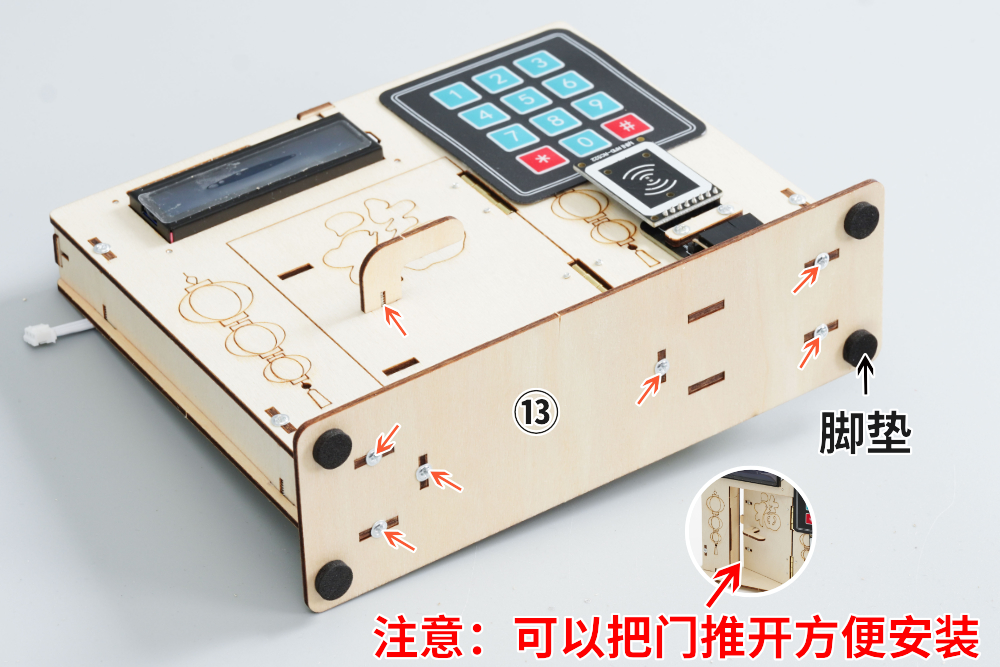

首先用7mm粗纹螺丝把⑬号板安装在⑤、⑧、⑨、⑫号板上,然后用7mm粗纹螺丝把⑭号板安装在④号板正面,最后在⑬号板底部四个角贴上脚垫。注意:安装这一部分需要耐心调整位置。


STEP:19

HS-E23  智能密码RFID门禁系统装置

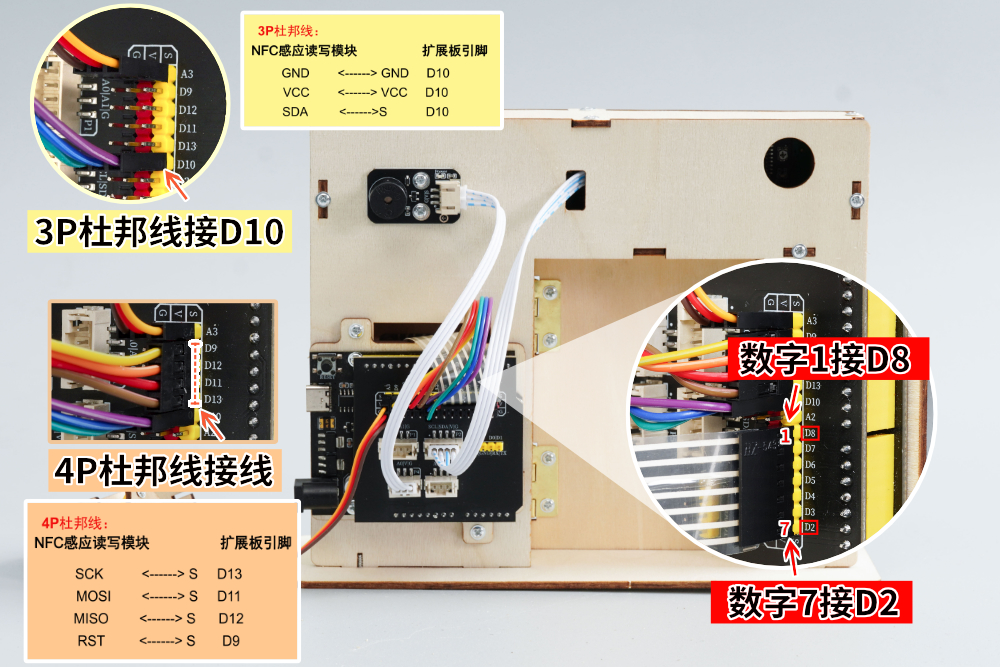

首先用7mm粗纹螺丝把垫板安装在⑫号板上,然后参考【智能密码RFID门禁系统装置-接线示意图】首先把LCD1602液晶显示屏、有源蜂鸣器、NFC感应读写模块、矩阵键盘的端子线插入HS-UNO-EXP4扩展板上。


STEP:20

HS-E23  智能密码RFID门禁系统装置

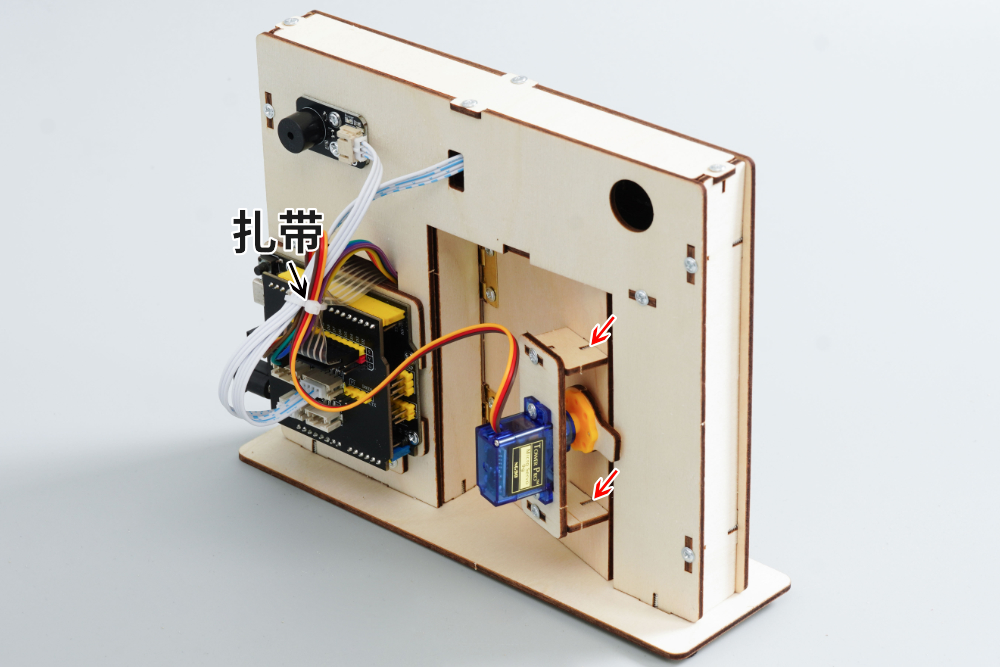

首先用7mm粗纹螺丝把两块②号板安装在④号板反面,然后使用扎带把导线扎好,最后剪掉多余的扎带。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。


STEP:21

HS-E23  智能密码RFID门禁系统装置

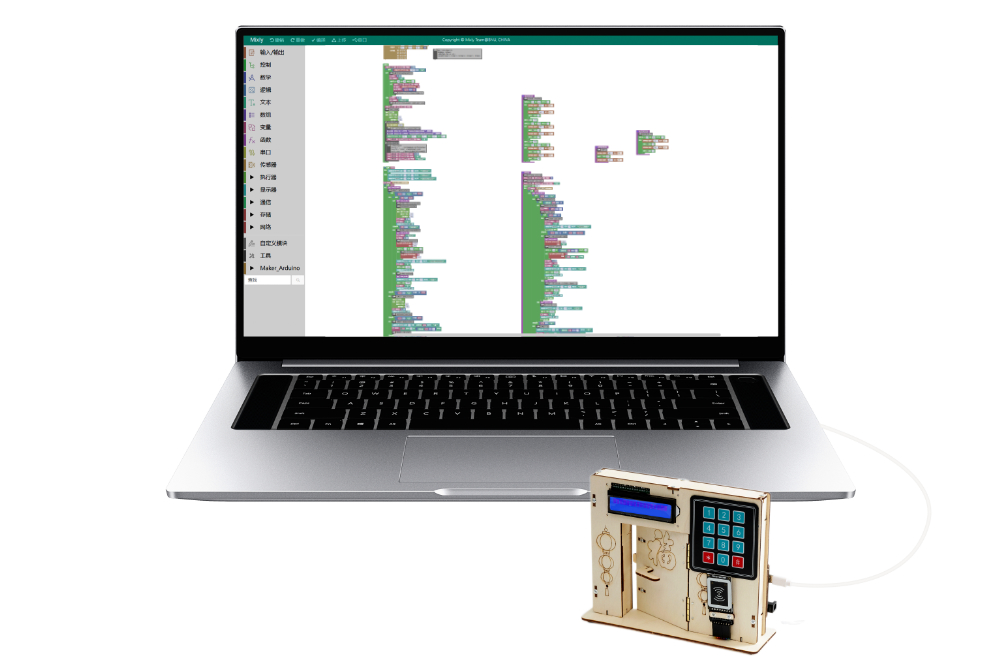

使用米思齐Mixly软件将该套件的示例程序上传至UNO-R3开发板。


STEP:22

HS-E23  智能密码RFID门禁系统装置

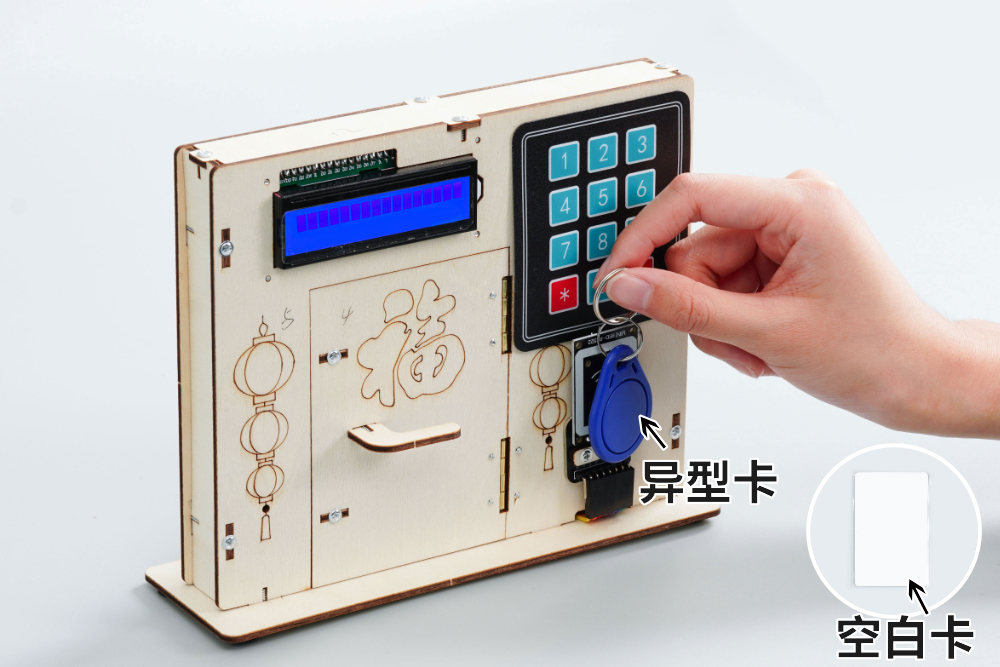

参照上图,把异型卡(或者空白卡)靠近NFC感应读写模块上。注意:使用异型卡就只能用异型卡开门,使用空白卡就只能用空白卡开门。


STEP:23

HS-E23  智能密码RFID门禁系统装置

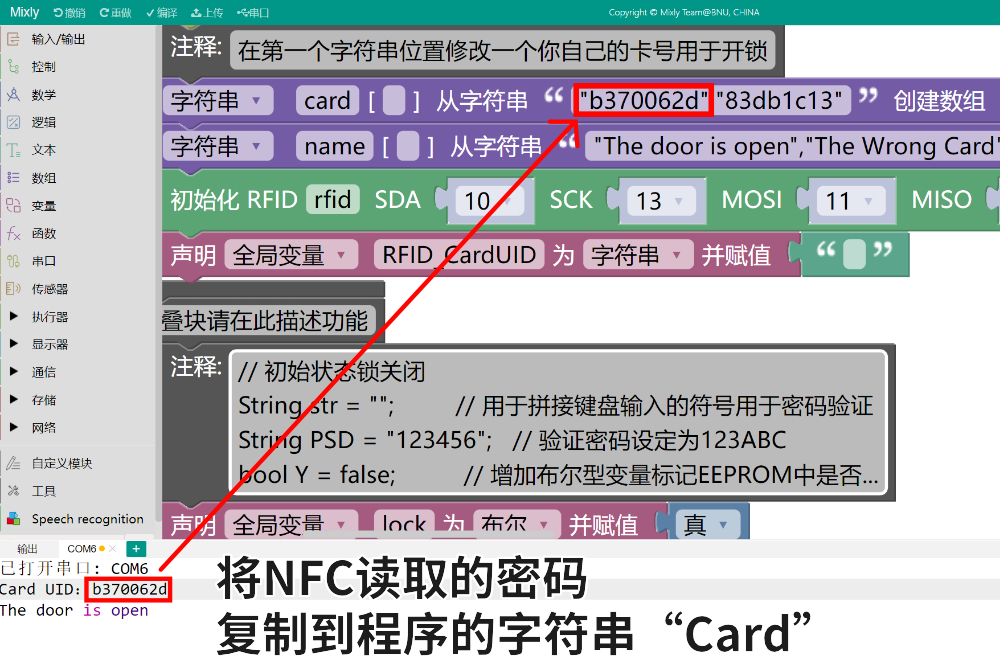

首先通过串口读取钥匙扣的ID卡号,然后将ID卡号复制到程序的字符串“Card”,然后再重新上传。(钥匙扣在NFC上刷一下就可以读取你的钥匙扣卡号)。注意:如果不能正常刷卡开门,就把数据线拔下来,再插线,最后刷卡,才能把门打开。


STEP:24

HS-E23  智能密码RFID门禁系统装置

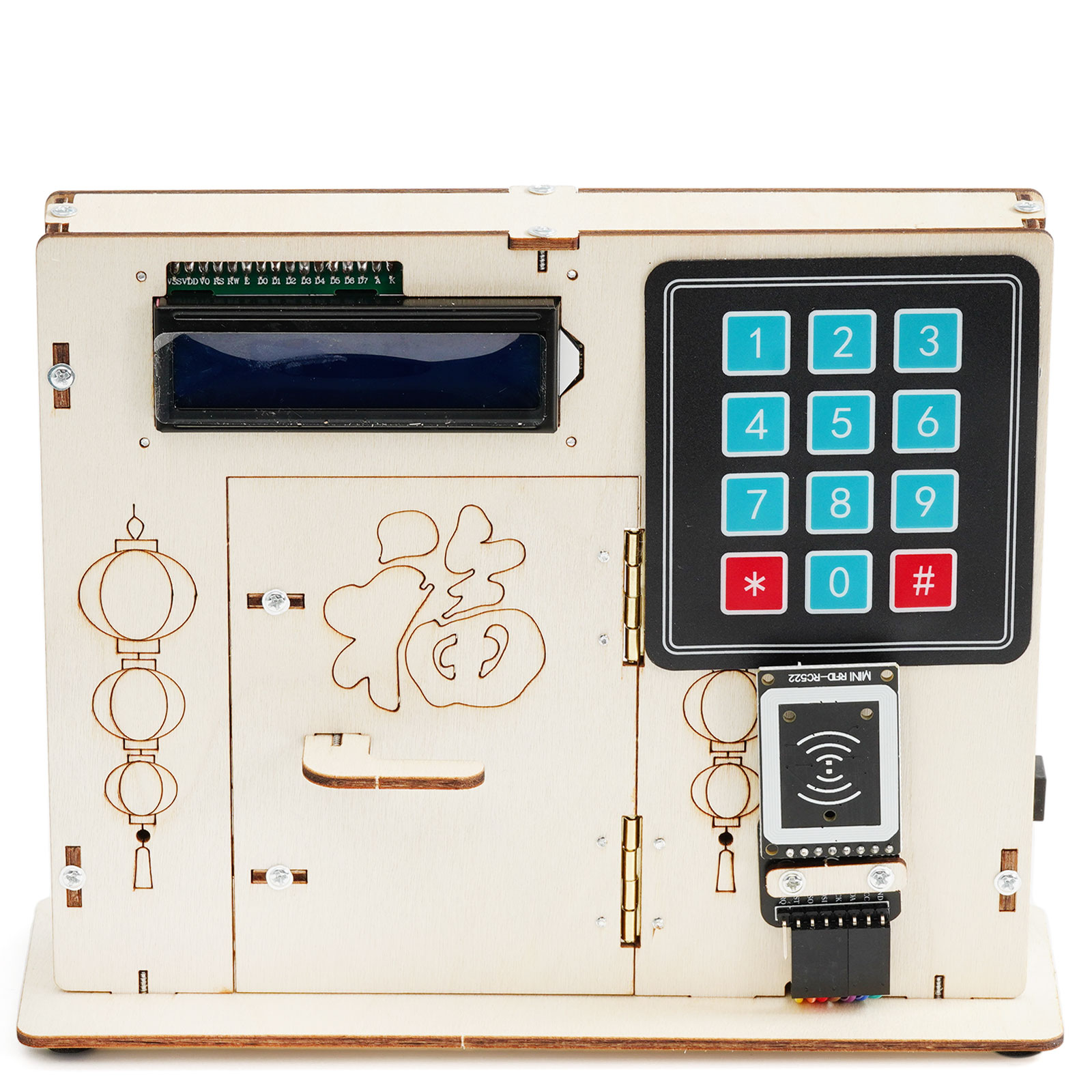

智能密码RFID门禁系统装置制作完成。将门关闭3秒就会自动上锁(或者按下 1 键也能把门关闭),使用异型卡刷NFC感应读写模块(或者空白卡)就可以开门,初始密码是123456,按下#号键确认,即可开门。

矩阵键盘操作:

1.开锁与关锁:按下1键且锁关闭时,输入密码。正确则开锁(舵机旋转到 179 度),错误则触发错误提示音。按下#键且锁打开时,关锁(舵机回到 90 度)。

2.设置密码:按下*键删除输入字符;按下2键且锁打开时,可设置密码。

门打开后按2键,根据提示输入两次相同的 6 位新密码按下#号键确认,即可设置成功。

重置密码:

3.重置密码:关门状态下,输入密码110110,可将密码重置为默认的123456。

RFID 卡操作:

若检测到ID卡,读取 UID,对比card数组中的合法卡号。匹配则开锁、显示开门信息;不匹配则显示错误信息并触发错误声音,延时3秒自动上锁。


注意:智能密码RFID门禁系统装置如果需要脱机工作,请自备或者购买DC头电池盒及14500尖头锂电池。(DC口输入电压:6V-12V电源)
