HS-S36A 水蒸气传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

水蒸气传感器是利用湿度方式检测有没有水分的传感器，可以检测有没有下雨。将传感器放置在室外，当有雨滴滴在花瓣状检测位上时，湿度将增大，输出电压也升高。除了检测雨水外，还可以检测雾水或水蒸气。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	模拟信号引脚

• 供电电压：3V3/5V

• 连接方式：2.54mm排针

• 安装方式：双螺丝固定

---

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序：点击下载

volatile int led;
volatile int Water_Vapor_value;

void setup(){
  Serial.begin(9600);
  led = 13;
  Water_Vapor_value = 0;
  pinMode(A0, INPUT);
}

void loop(){
  //led灯模块uno开发板接D13引脚；水蒸气传感器接uno开发板A0引脚

  Water_Vapor_value = analogRead(A0);
  if (Water_Vapor_value > 100) {
    pinMode(led, OUTPUT);
    digitalWrite(led,HIGH);
    delay(500);

  } else {
    pinMode(led, OUTPUT);
    digitalWrite(led,LOW);

  }
  Serial.println(Water_Vapor_value);

}

---

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 PRO 开发板 *1
• USB type-c 数据线 *1
• 水蒸传感器模块（HS-S36A）*1
• LED灯模块（HS-F08A）*1
• 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

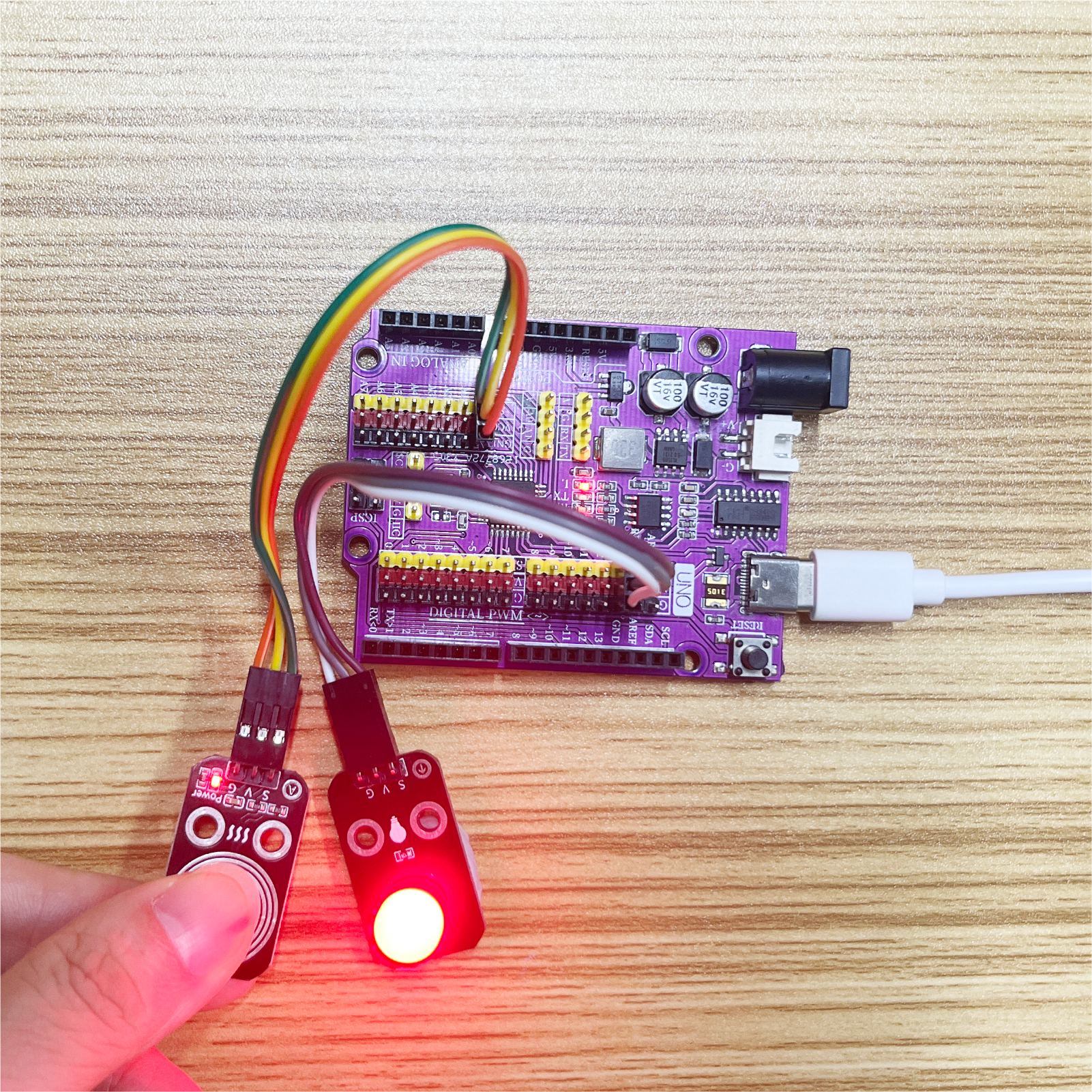

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板后，打开串口监视器，将沾水的手指触碰水蒸气传感器，可以在串口上读到数据变化。当水蒸气传感器模拟值大于设置阈值100，led灯亮半秒，否则led灯熄灭。

---
