HS-S40A 全极霍尔磁性开关
1、介绍 点这里回到目录
全极霍尔磁性传感器是根据霍尔效应制作的一种磁场传感器。全极霍尔效应是磁电效应的一种。当磁铁接近其冲刺表面时，开关输出低电平; 当磁铁移开时，开关输出高电平。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

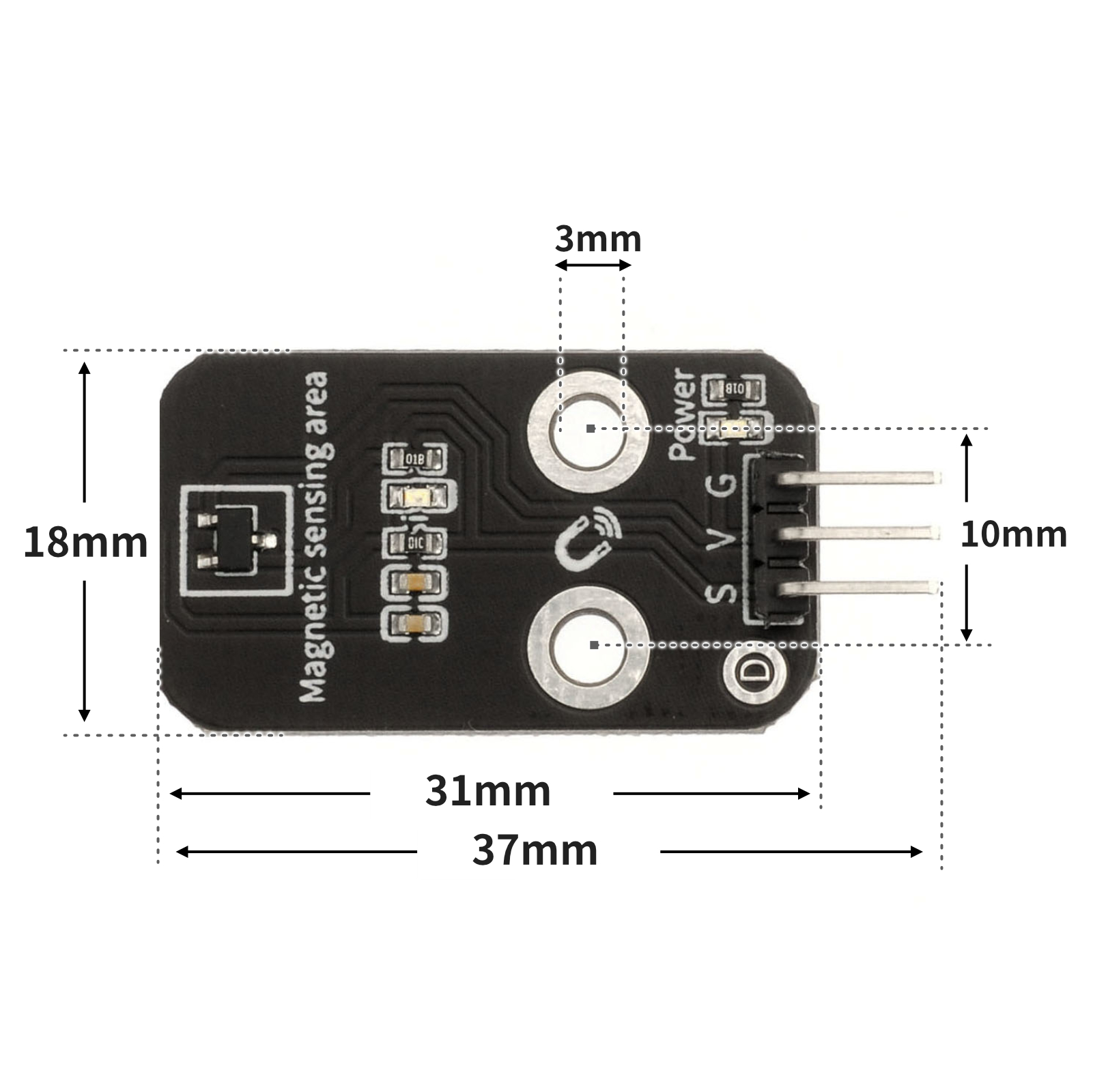

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int value;
void setup(){
Serial.begin(9600);
value = 0;
pinMode(5, INPUT);
pinMode(6, OUTPUT);
}
void loop(){
value = digitalRead(5);
Serial.print("串口值：");
Serial.println(value);
delay(1000);
if (digitalRead(5) == 0) {
digitalWrite(6,HIGH);
} else {
digitalWrite(6,LOW);
}
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 全极霍尔磁性开关模块（HS-A40A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

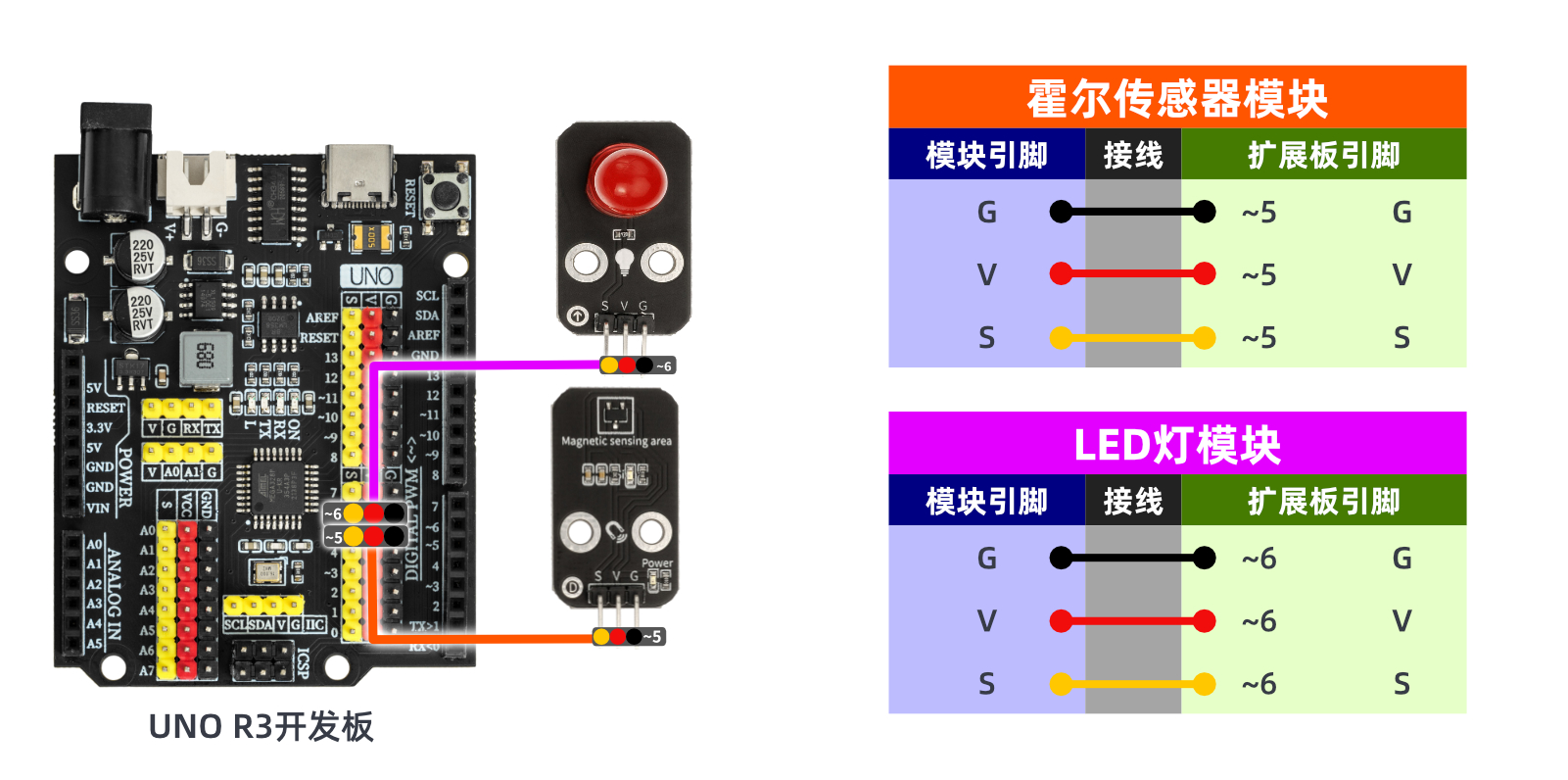

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序上传到 Arduino UNO 开发板后，打开串口监视器。当没有磁场靠近全极霍尔传感器开关的时候LED熄灭，串口输出“关灯状态：1”；当有磁铁等具有磁场的物体靠近全极霍尔传感器开关时，LED灯点亮，串口输出“开灯状态：0”。
