HS-S52P 敲击传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 和Python语言示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 视频教程
9. 测试结论

---

1、介绍 点这里回到目录

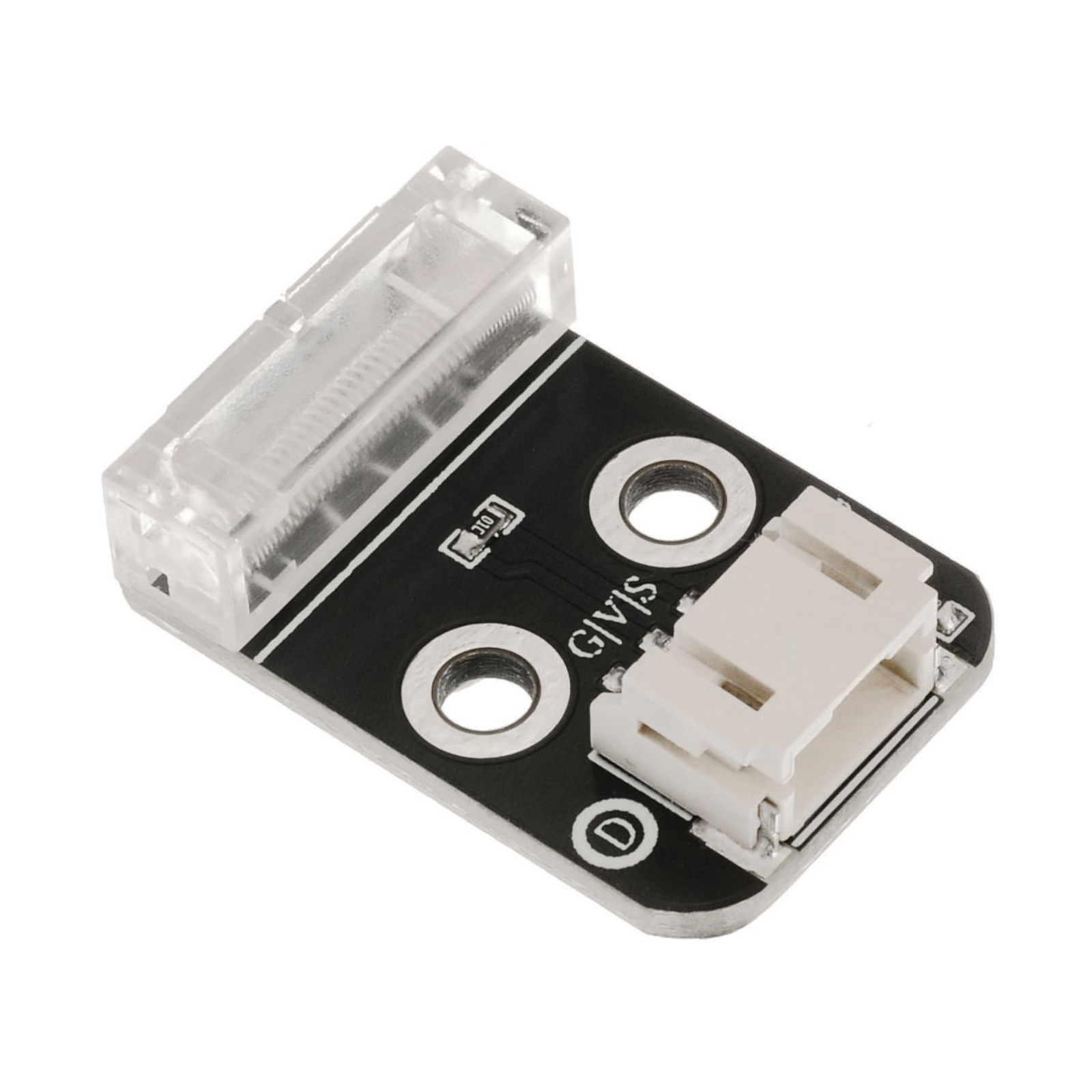

敲击传感器可以监测物体是否被碰撞冲击。典型的敲击传感器由有机玻璃外壳和内部的弹簧组成，能感受小振幅的振动，比普通的振动传感器更为灵敏。因此利用敲击传感器模块可以制作爆闪器、监测敲门等等。

---

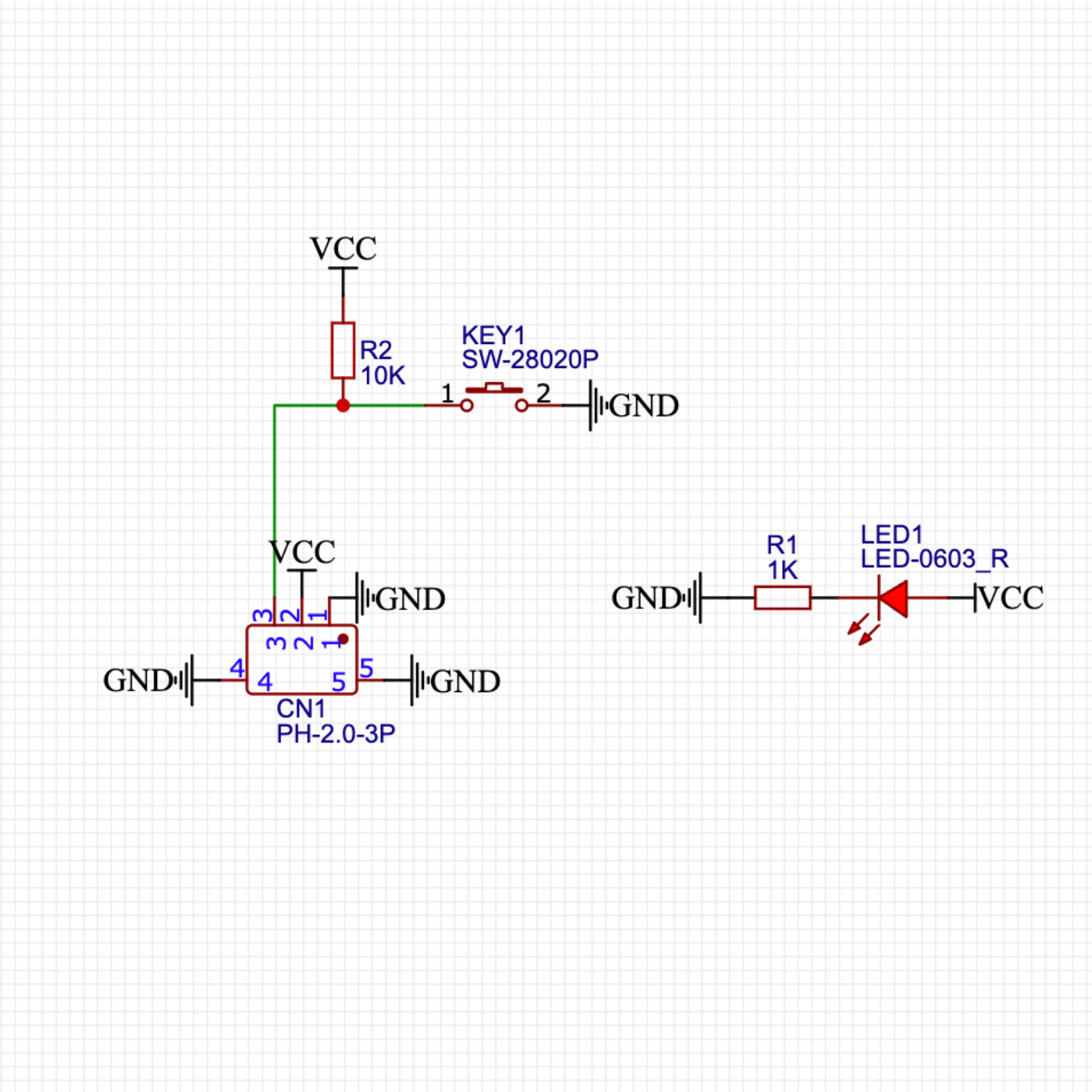

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
S	数字信号引脚

• 供电电压：3.3V / 5V

• 连接方式：PH2.0 端子线

• 安装方式：双螺丝固定

---

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板）：点击下载

void setup(){
  Serial.begin(9600);
  pinMode(A0, INPUT);
  pinMode(4, OUTPUT);
}

void loop(){
  //A0接敲击传感器，D4接led灯，晃动敲击传感器，led闪烁。
  if (digitalRead(A0) == 1) {
    Serial.println("未检测到冲击");
    digitalWrite(4,LOW);

  } else if (digitalRead(A0) == 0) {
    delay(300);
    digitalWrite(4,HIGH);
    Serial.println("传感器检测到冲击");
  }

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

import machine
import time


pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
    if pin2.value() == 1:
        pin4.value(0)
        print('未检测到冲击')
    else:
        pin4.value(1)
        print('传感器检测到冲击')
        time.sleep(1)

---

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

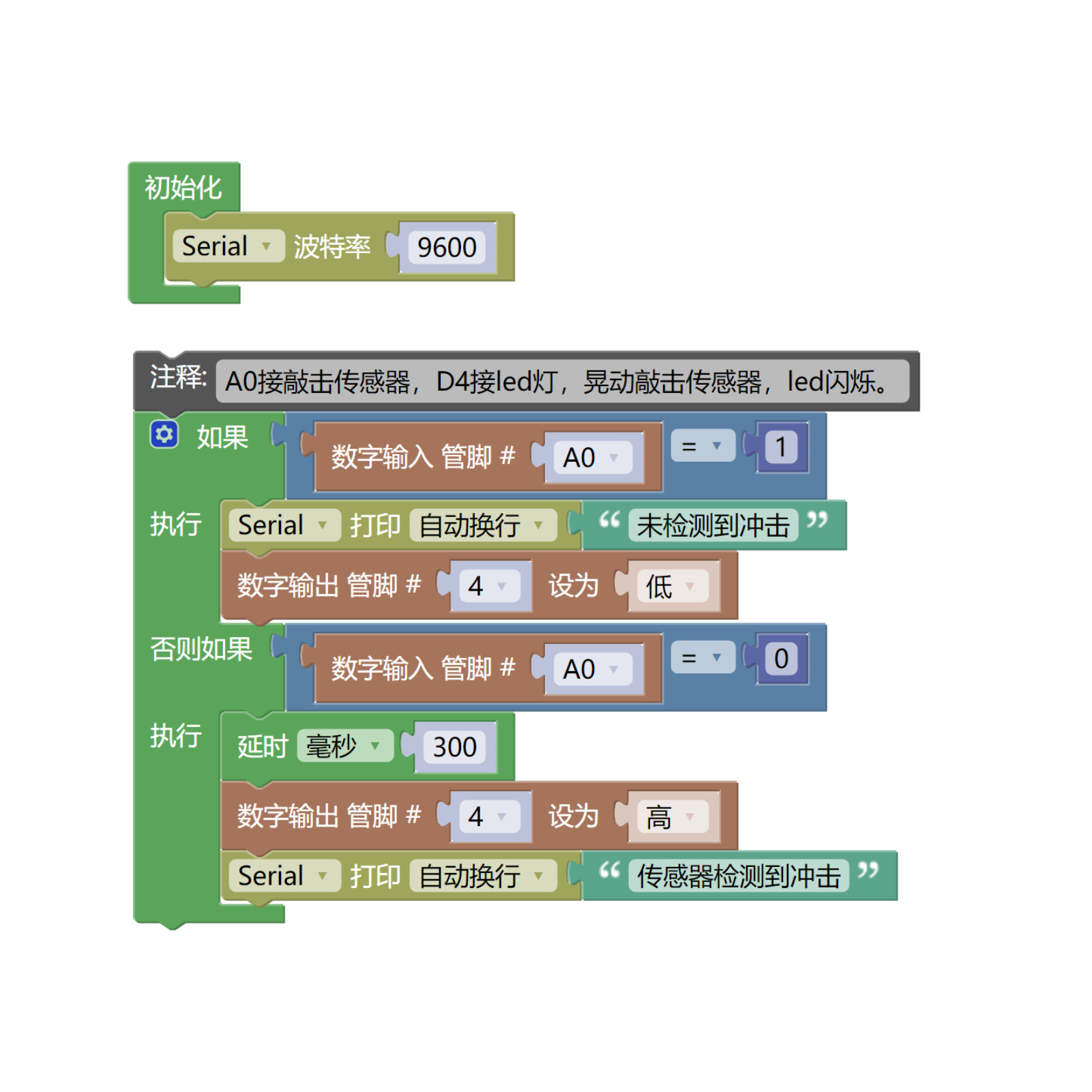

示例程序（UNO开发板）：点击下载

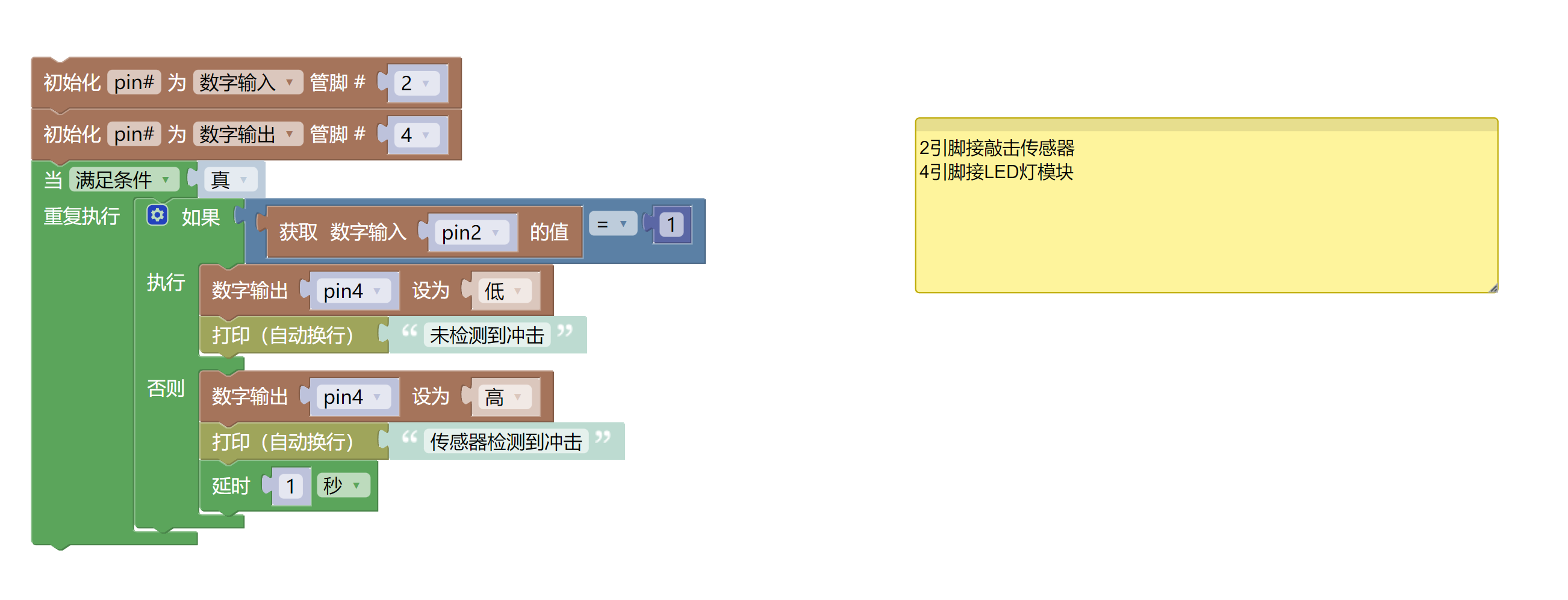

示例程序(ESP32开发板)：点击下载

---

7、测试环境搭建 点这里回到目录

Arduino环境搭建

准备配件：

• HELLO STEM UNO R3 开发板 *1
• HELLO STEM UNO R3P 扩展板 *1
• USB type-c 数据线 *1
• 敲击传感器（HS-S52P）*1
• led灯模块 （HS-F08P） *1
• PH2.0 3P双头端子线 *2 或 PH2.0 3P端子转杜邦线 *2

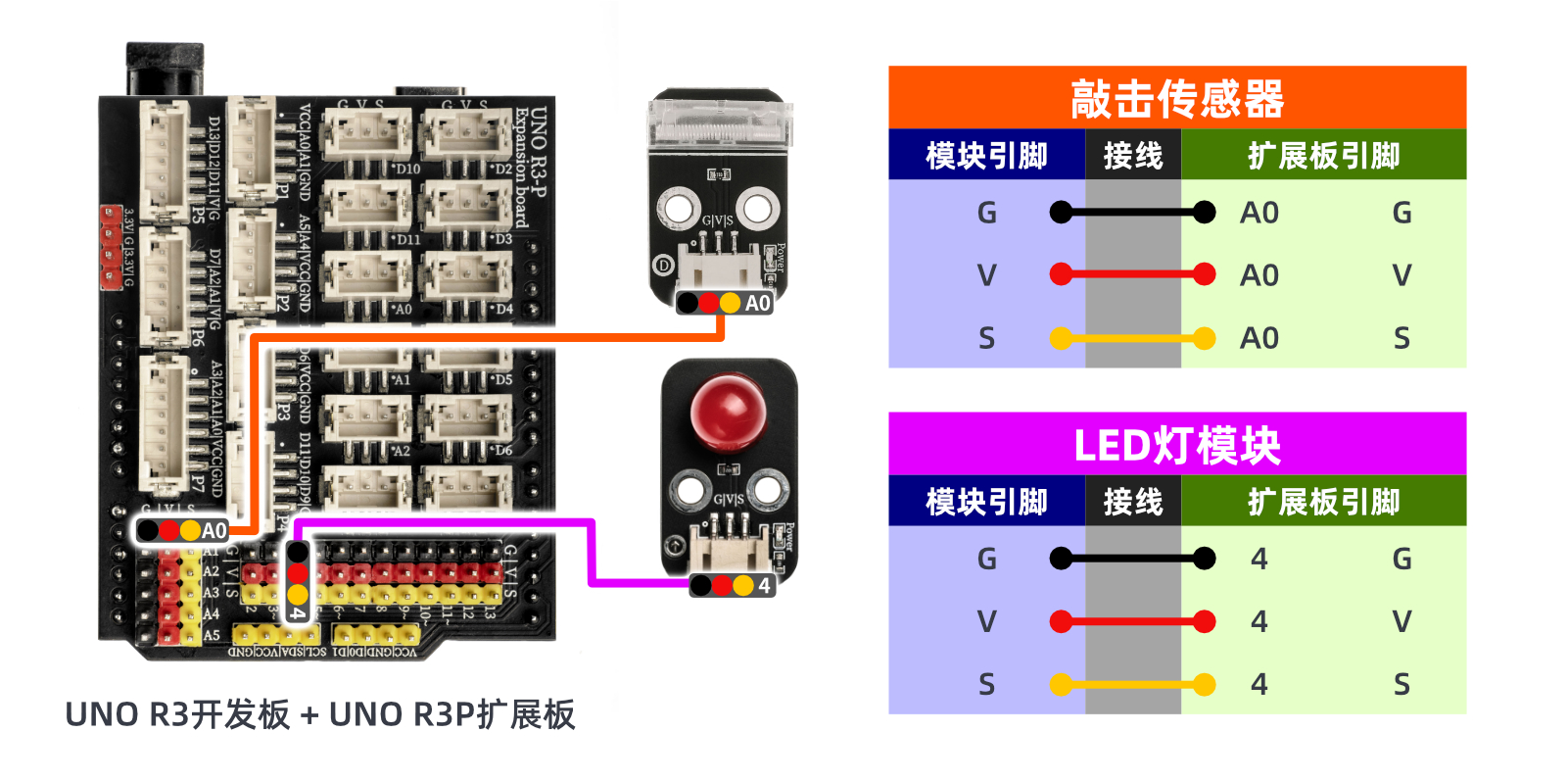

电路接线图：

Micropython环境搭建

准备配件：

电路接线图：

---

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

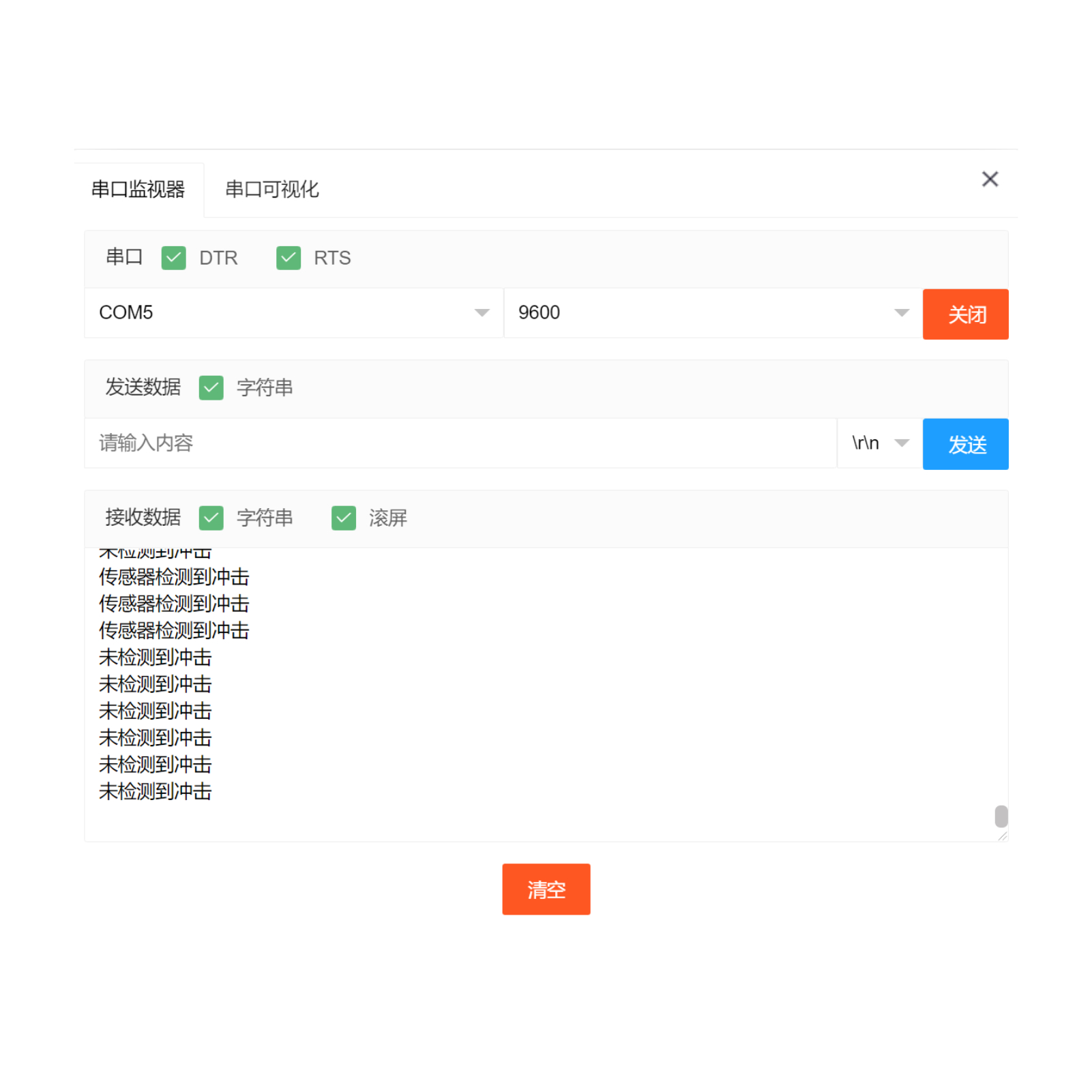

器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。打开串口监视器，波特率设置为 9600。当敲击传感器感测到有冲击信号时，输入低电平（0），LED 闪烁发光；反之，led熄灭。

---

点这里回到目录
