HS-F12L RGB-LED条形灯

目录（点击目录列表可以跳转到相应位置）

介绍
原理图
模块参数
电路板尺寸
ArduinoIDE 示例程序

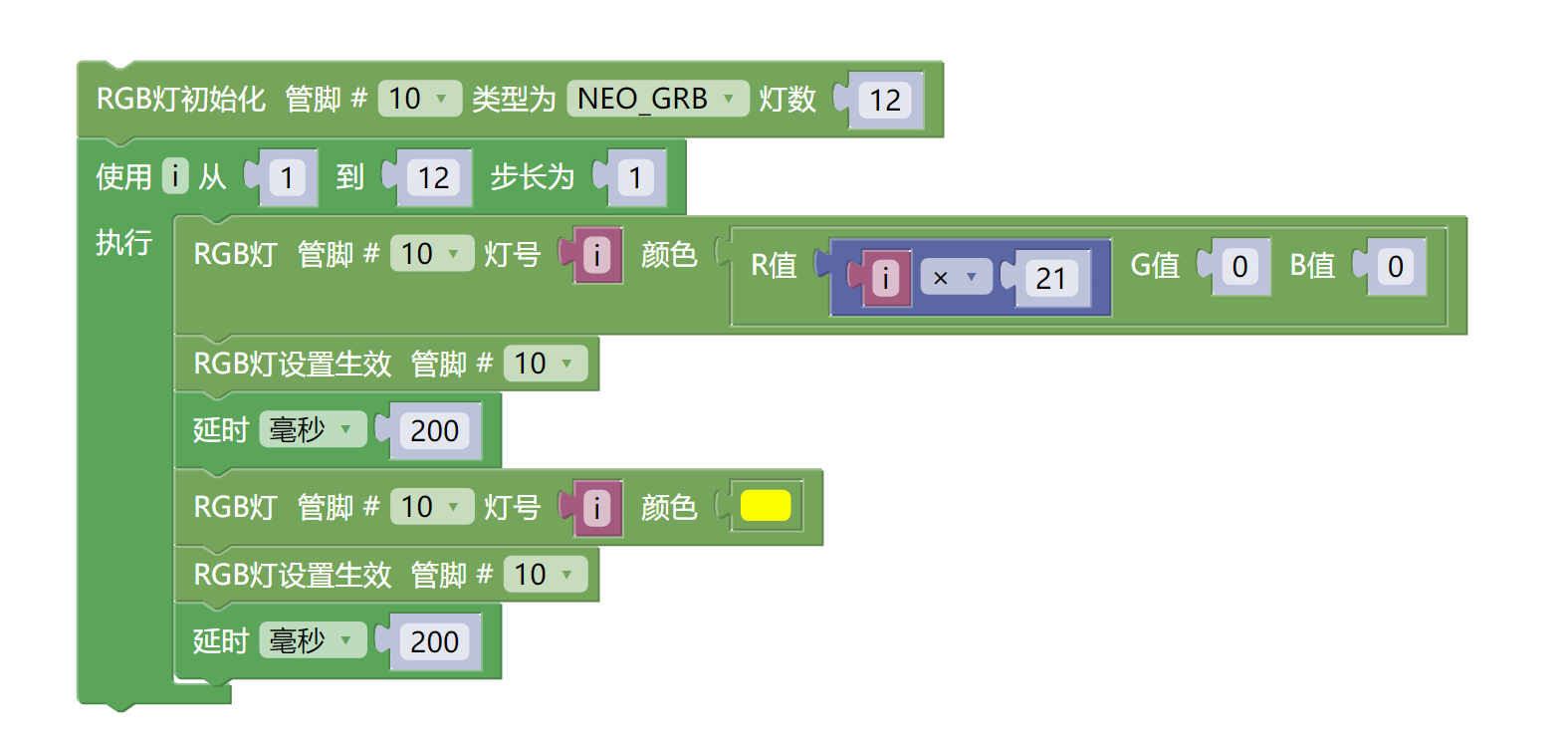

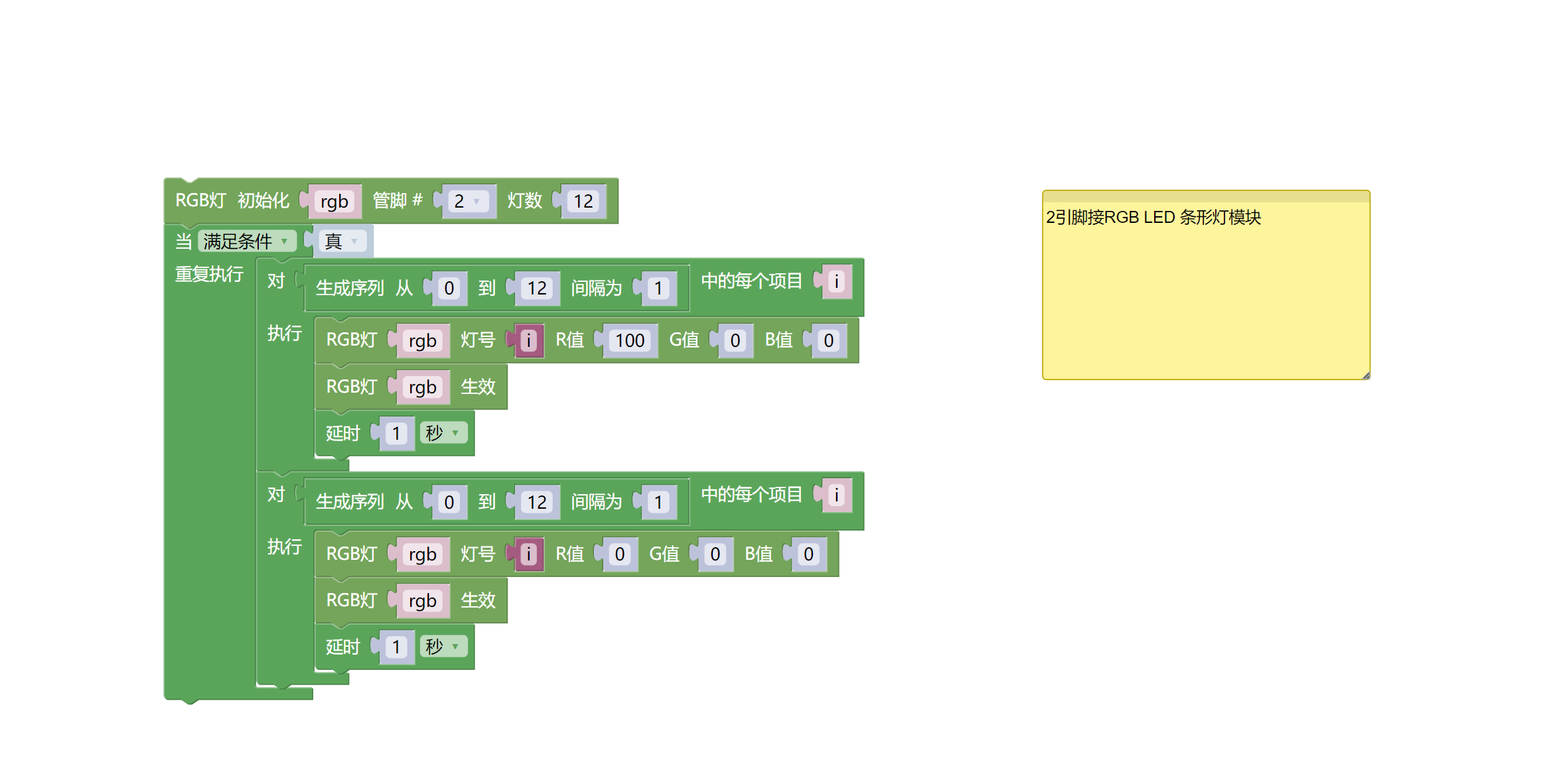

米思齐 Mixly 示例程序（图形化语言）

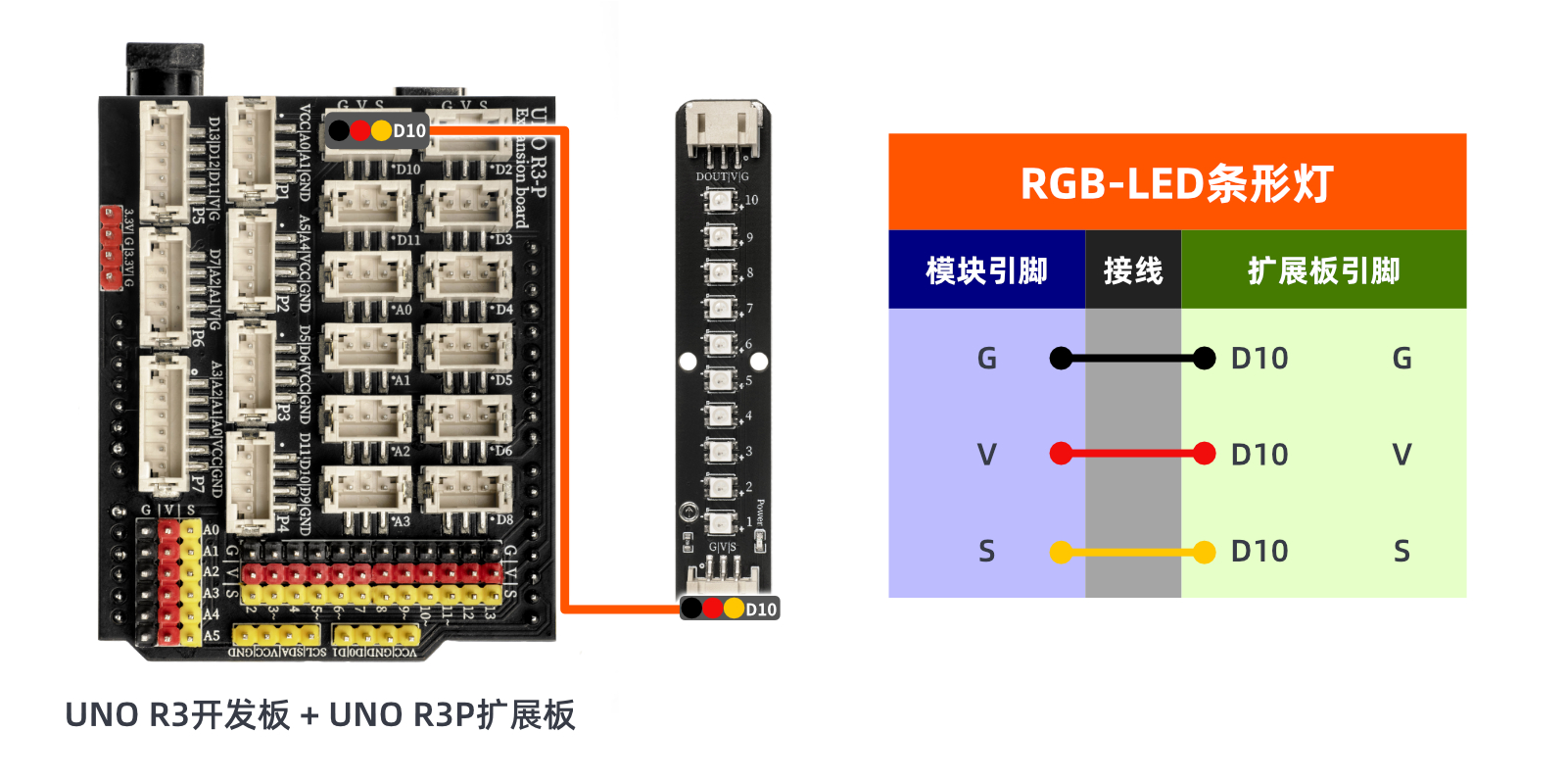

Arduino测试环境搭建

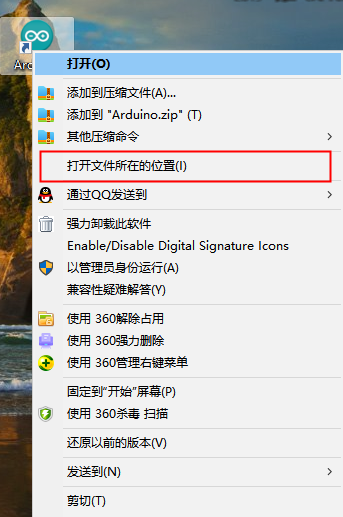

添加Arduino库文件
视频教程

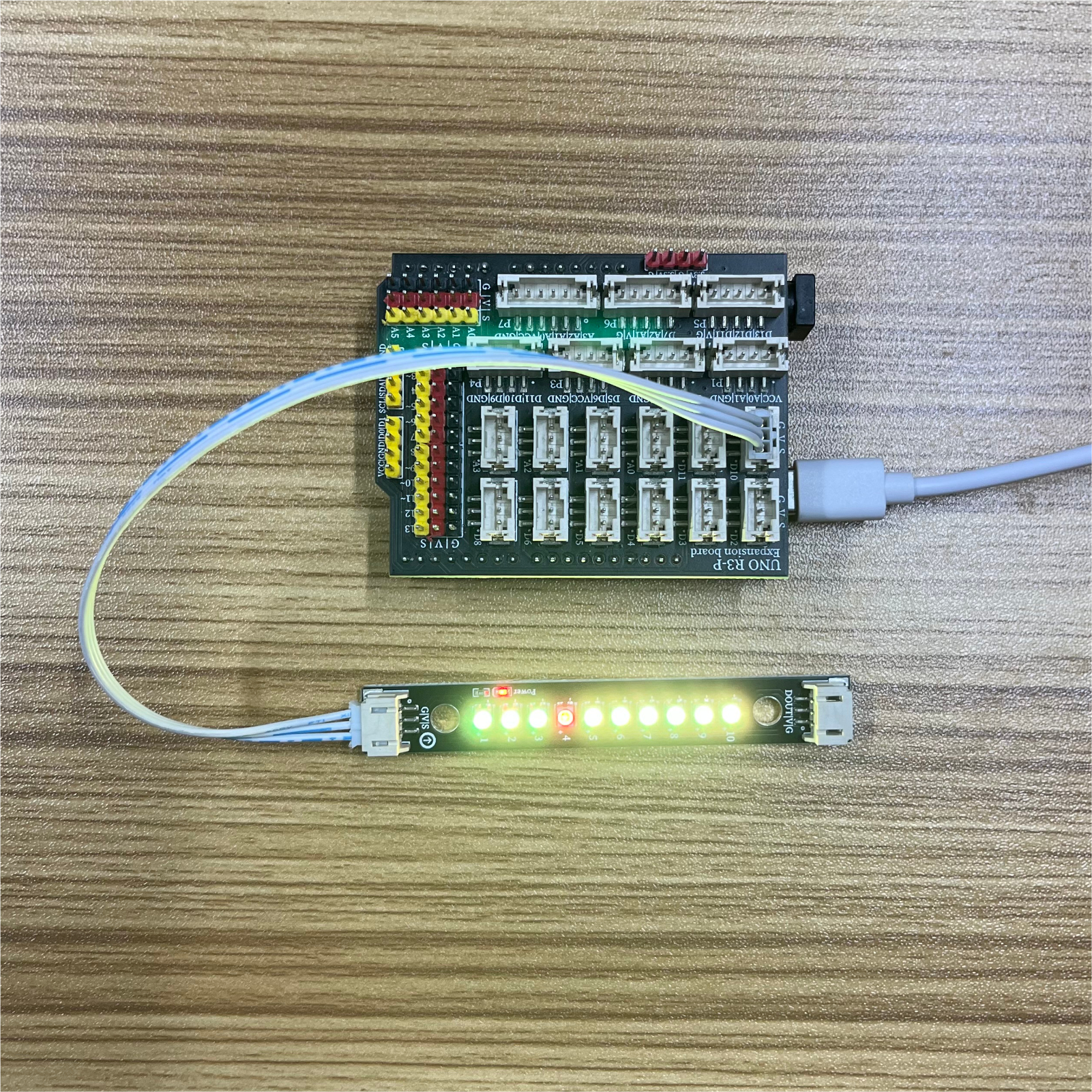

测试结论

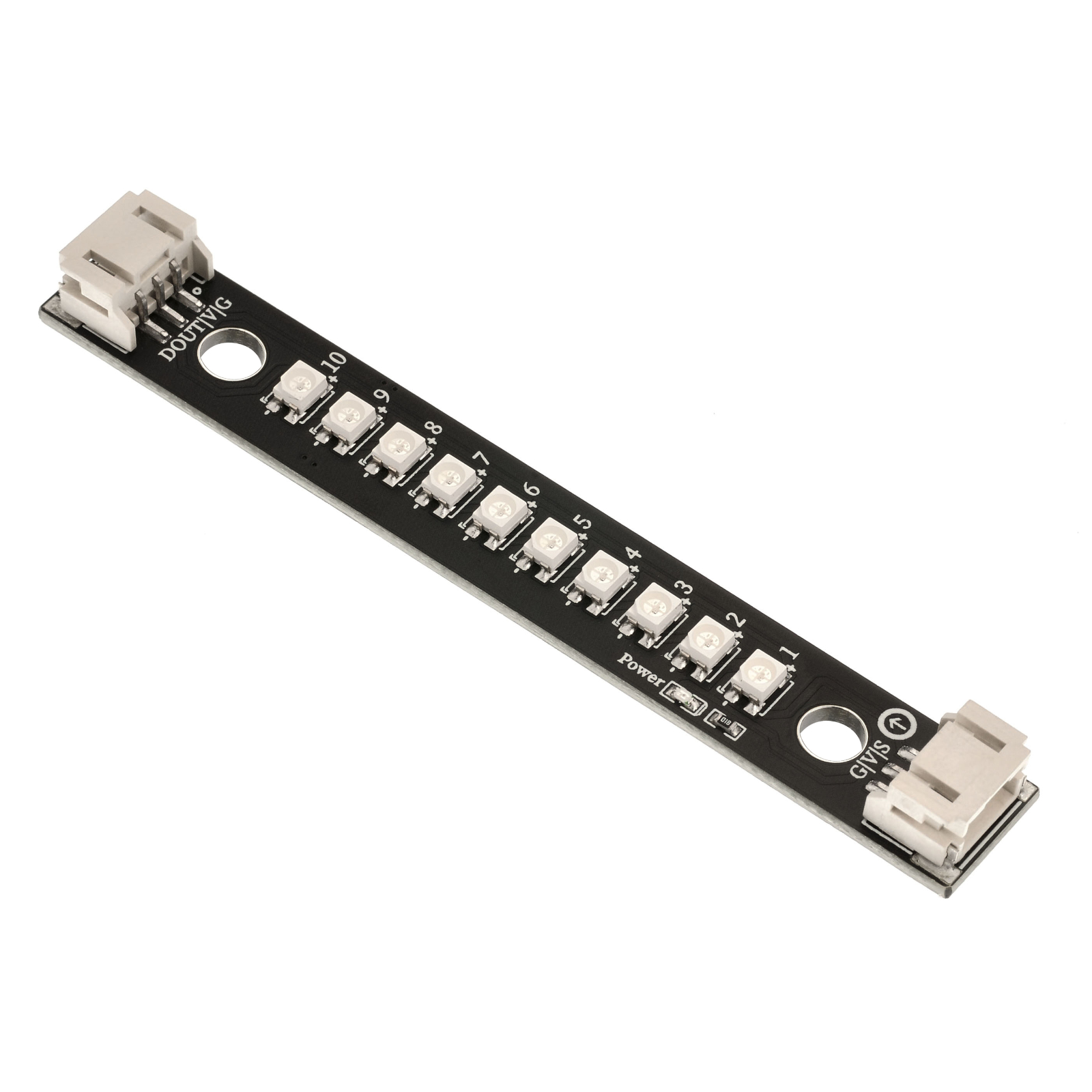

1、介绍 点这里回到目录

RGB-LED条形灯是一种可变色彩的LED照明设备，它由多个RGB LED组成，并排安装在灯条上形成一条线性排列。RGB代表Red（红色）、Green（绿色）和Blue（蓝色），这些LED可以独立或同时发光，通过不同的亮度和颜色混合，创造出各种不同的色彩效果，10 位 RGB 条形灯采用 10 颗 WS2812RGB 灯珠串联组成只需要一个 IO 口就可以驱动此模块。WS2812 RGB 灯内部集成了一个芯片我们只需单 IO 口就可以控制WS2812RGB 灯， D 脚为信号输出可以串连下个灯珠。

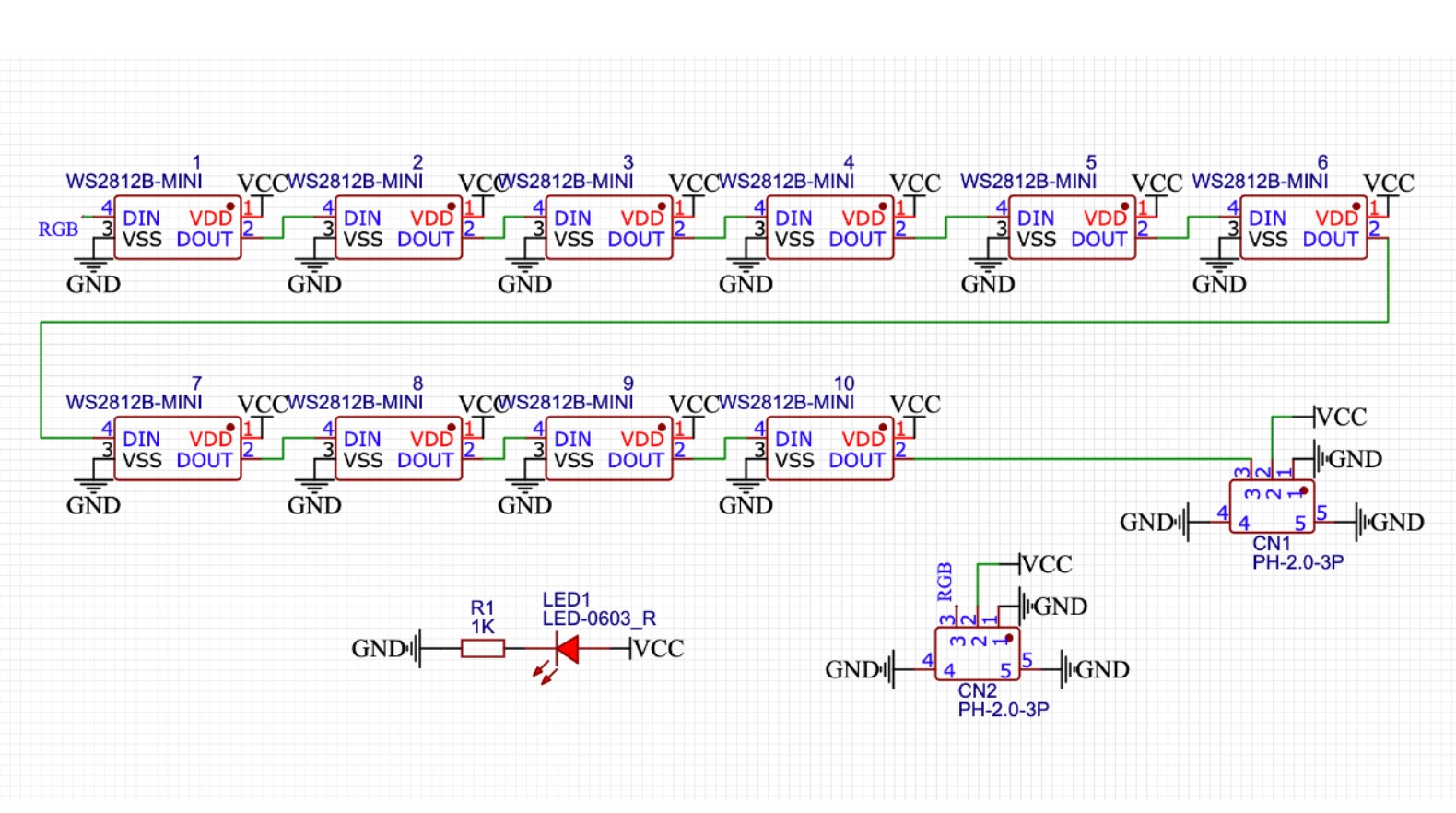

2、原理图点这里回到目录

HS-F12L RGB-LED条形灯

3、模块参数点这里回到目录

引脚名称	描述
G	（电源负极）
V	（电源正极）
S	数字信号引脚
D(DOUT)	信号输出可以串联下个灯珠

供电电压：3.3V / 5V
连接方式：PH2.0端子线
安装方式：螺丝固定/乐高搭建

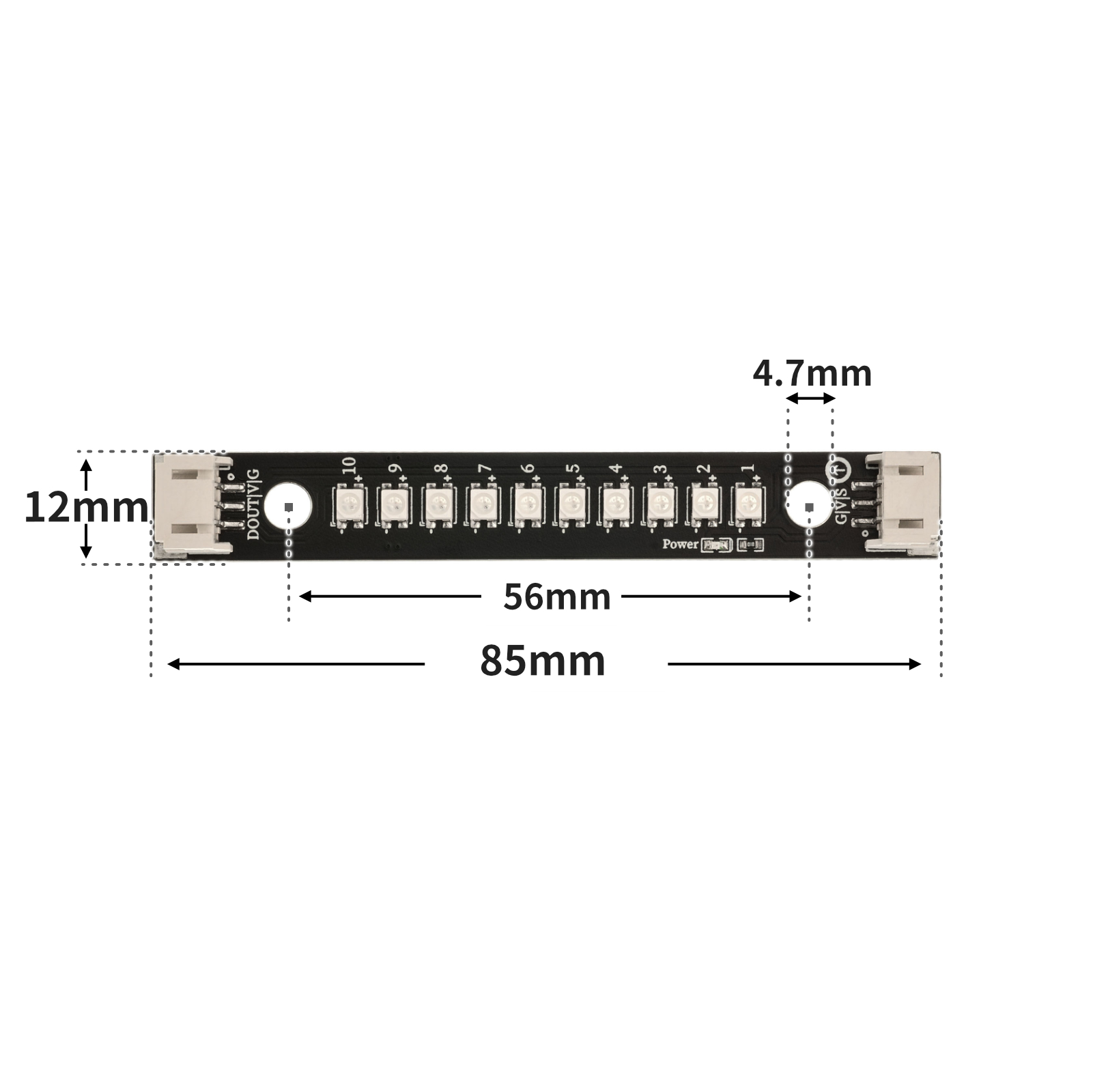

4、电路板尺寸点这里回到目录

HS-F12L RGB-LED条形灯

5、Arduino IDE示例程序点这里回到目录

示例程序：点击下载

#include <Adafruit_NeoPixel.h>

Adafruit_NeoPixel rgb_display_10 = Adafruit_NeoPixel(12,10,NEO_GRB + NEO_KHZ800);

void setup(){
  rgb_display_10.begin();
}

void loop(){
  for (int i = 1; i <= 12; i = i + (1)) {
    rgb_display_10.setPixelColor((i)-1, ((((i * 21) & 0xffffff) << 16) | ((0 & 0xffffff) << 8) | 0));
    rgb_display_10.show();
    delay(200);
    rgb_display_10.setPixelColor((i)-1, (0xffff00));
    rgb_display_10.show();
    delay(200);
  }

}
