HS-S24A 数字温度传感器
1、介绍 点这里回到目录
18b20数字温度传感器是常用的数字温度传感器，其输出的是数字信号，具有体积小，抗干扰能力强，精度高的特点。数字温度传感器接线方便， 封装后的可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

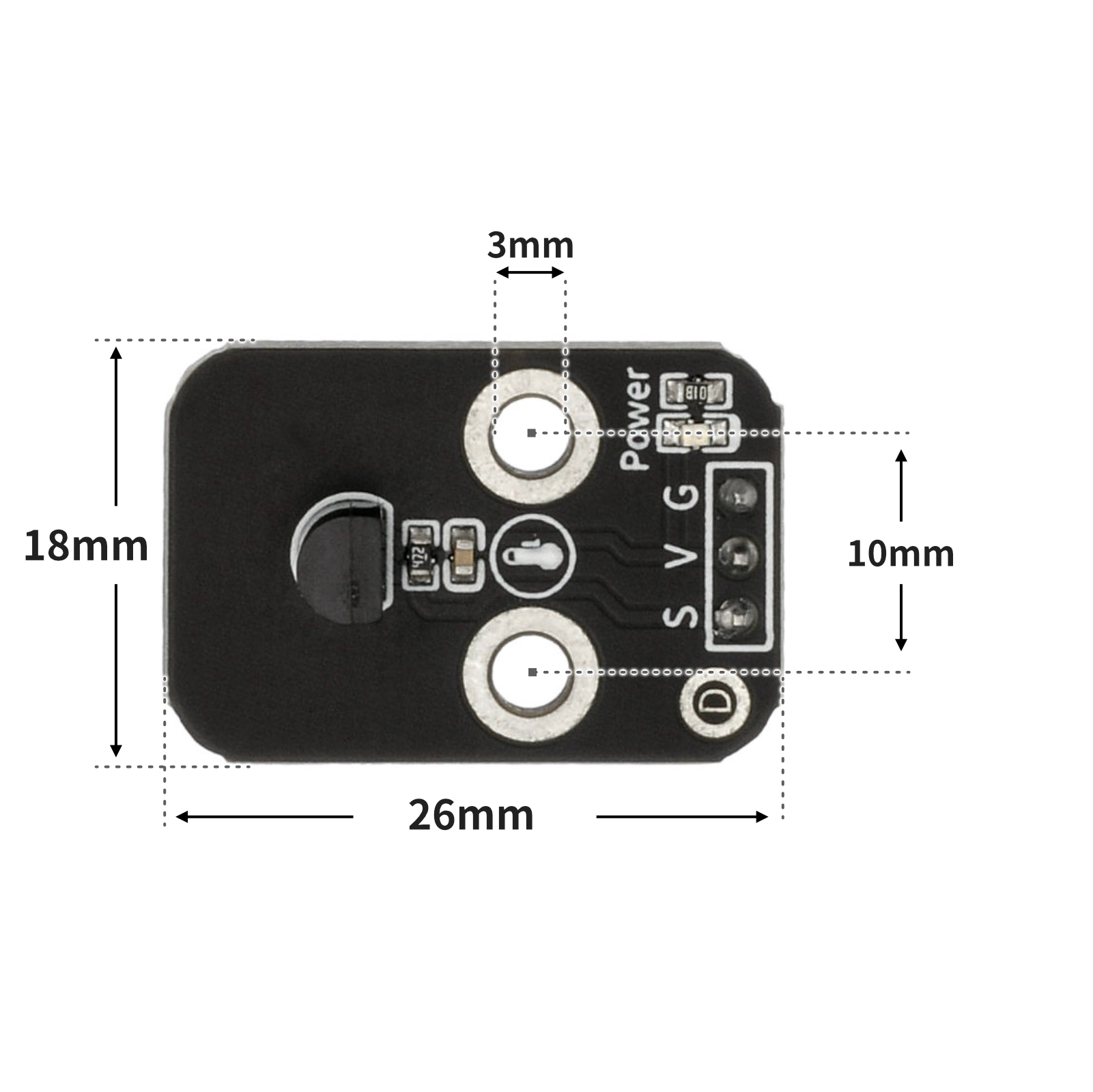

4、电路板尺寸 点这里回到目录
5、添加库文件 点这里回到目录

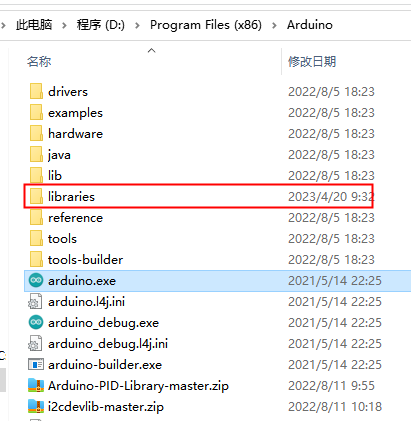

首先找到Arduino库文件夹：

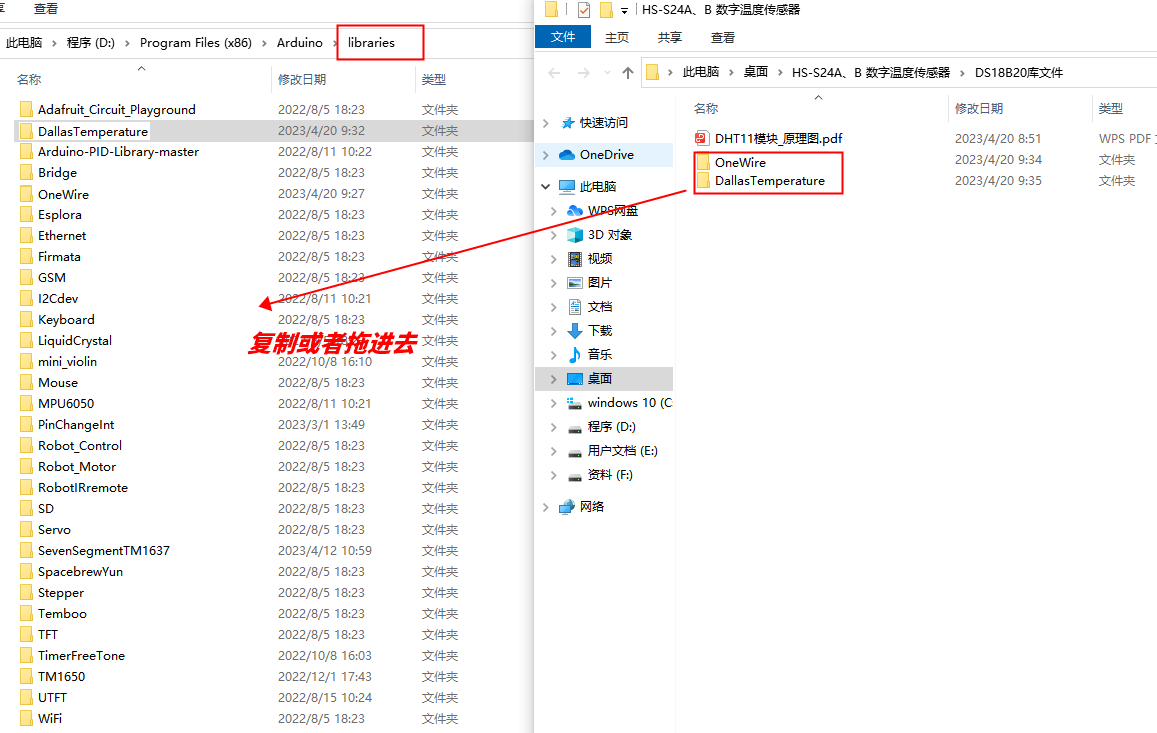

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
#include <OneWire.h>
#include <DallasTemperature.h>
OneWire oneWire_13(13);
DallasTemperature sensors_13(&oneWire_13);
DeviceAddress insideThermometer;
float ds18b20_13_getTemp(int w) {
sensors_13.requestTemperatures();
if(w==0) {
return sensors_13.getTempC(insideThermometer);
}
else {
return sensors_13.getTempF(insideThermometer);
}
}
void setup(){
Serial.begin(9600);
sensors_13.getAddress(insideThermometer, 0);
sensors_13.setResolution(insideThermometer, 9);
}
void loop(){
//DS18B20读取温度\nDS18B20连接在D6管脚，串口打印出温度值\n注：如果使用的DS18B20是散件，则需要在电源线和信号线之间并联一个5K左右的电阻
Serial.println(String("温度:") + String(ds18b20_13_getTemp(0)) + String("℃"));
Serial.println(String("温度：") + String(ds18b20_13_getTemp(1)) + String("℉"));
Serial.println("");
delay(1000);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
from machine import Pin
import time
class OneWire:
def __init__(self, pin):
self.pin = pin
self.pin.init(Pin.OPEN_DRAIN, Pin.PULL_UP)
self.pin.value(1)
def reset(self):
self.pin.value(0)
time.sleep_us(480)
self.pin.value(1)
time.sleep_us(60)
present = not self.pin.value()
time.sleep_us(420)
return present
def writebit(self, value):
self.pin.value(0)
if value:
time.sleep_us(10)
self.pin.value(1)
time.sleep_us(55)
else:
time.sleep_us(65)
self.pin.value(1)
time.sleep_us(5)
def readbit(self):
self.pin.value(0)
time.sleep_us(2)
self.pin.value(1)
time.sleep_us(15)
value = self.pin.value()
time.sleep_us(45)
return value
def writebyte(self, value):
for i in range(8):
self.writebit((value >> i) & 1)
def readbyte(self):
value = 0
for i in range(8):
value |= self.readbit() << i
return value
def readinto(self, buf):
for i in range(len(buf)):
buf[i] = self.readbyte()
class DS18B20:
def __init__(self, onewire):
self.ow = onewire
self.buf = bytearray(9)
def convert_temp(self):
self.ow.reset()
self.ow.writebyte(0xCC)
self.ow.writebyte(0x44)
time.sleep_ms(750)
def read_temp(self):
self.ow.reset()
self.ow.writebyte(0xCC)
self.ow.writebyte(0xBE)
self.ow.readinto(self.buf)
temp = self.buf[0] | (self.buf[1] << 8)
if temp & 0x8000:
temp = -((temp ^ 0xffff) + 1)
return temp / 16
def ds18b20_get_temp(w=0):
sensor.convert_temp()
t = sensor.read_temp()
if w == 1:
t = t * 9 / 5 + 32
return t
ds_pin = Pin(12)
ow = OneWire(ds_pin)
sensor = DS18B20(ow)
while True:
print(ds18b20_get_temp(1))

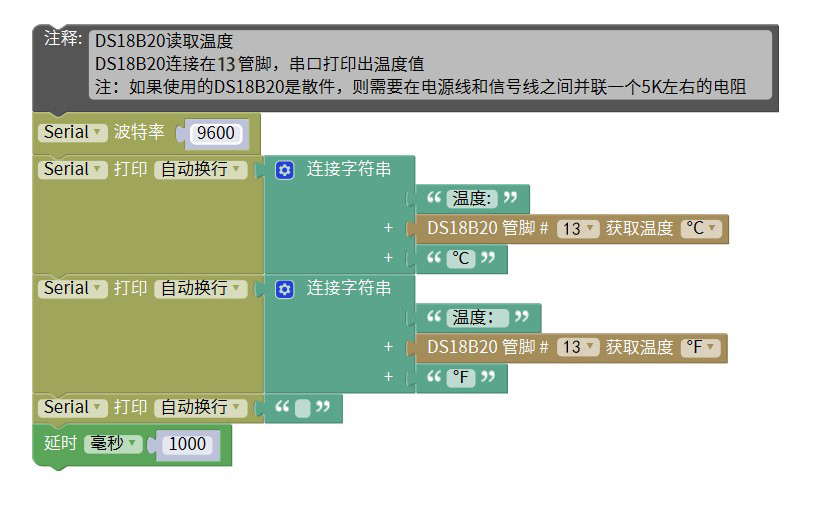

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
8、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 数字温度传感器（HS-S24A）*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条

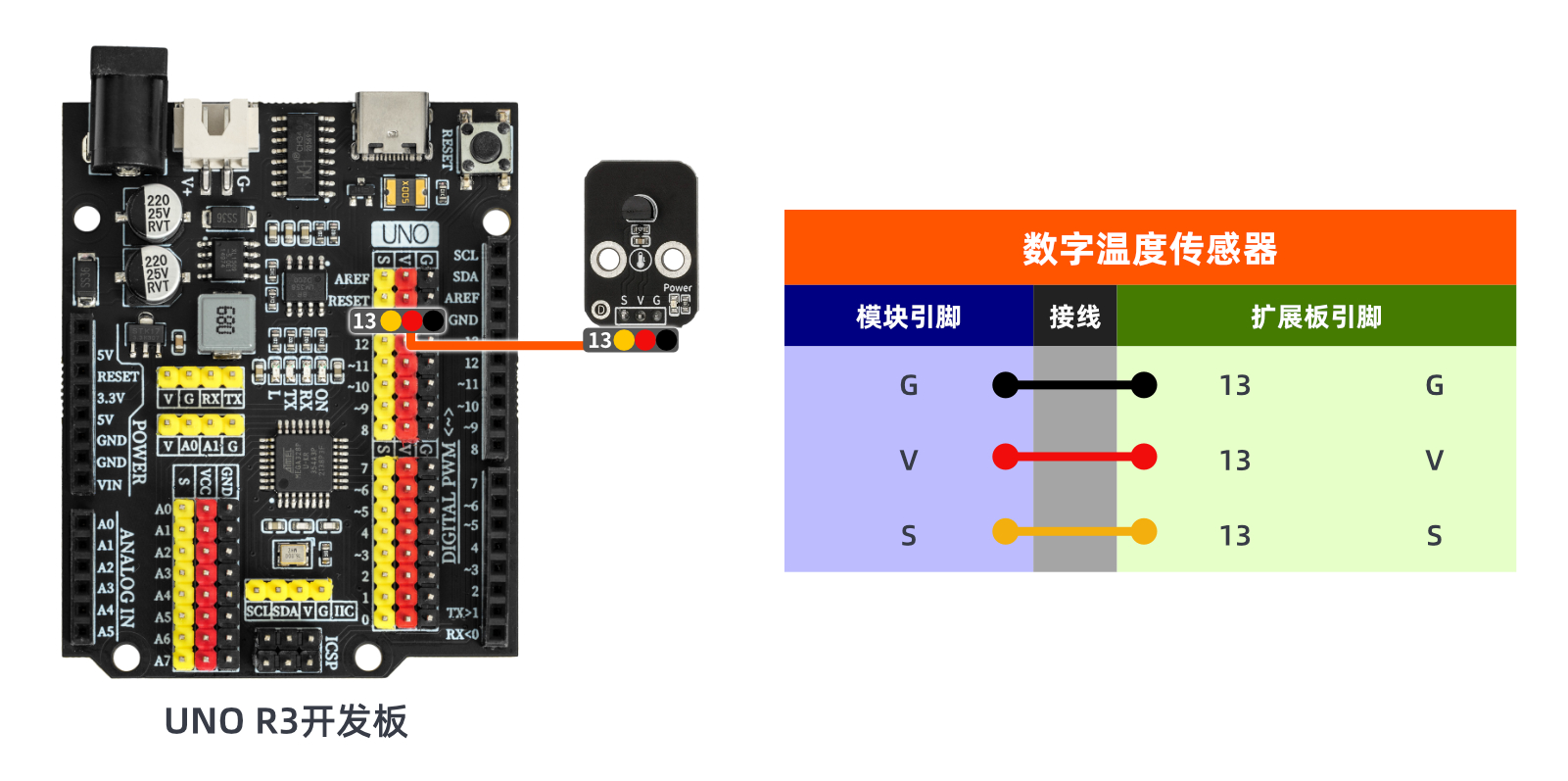

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
9、视频教程 点这里回到目录
视频教程：点击查看
10、测试结论 点这里回到目录

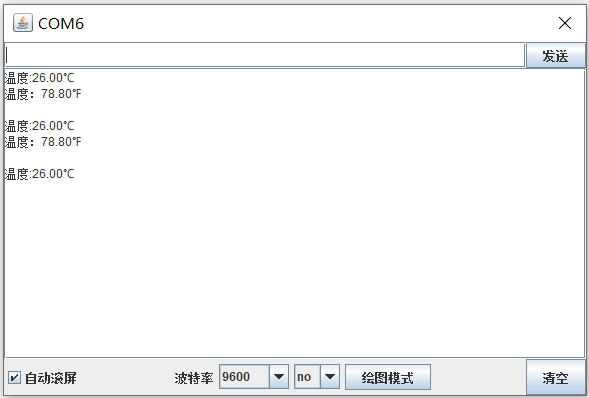

器件连接好线之后，将上述程序烧录到 U+程序卡之后，打开串口监视器，波特率设置为9600，可以看到串口打印当前环境温度。
