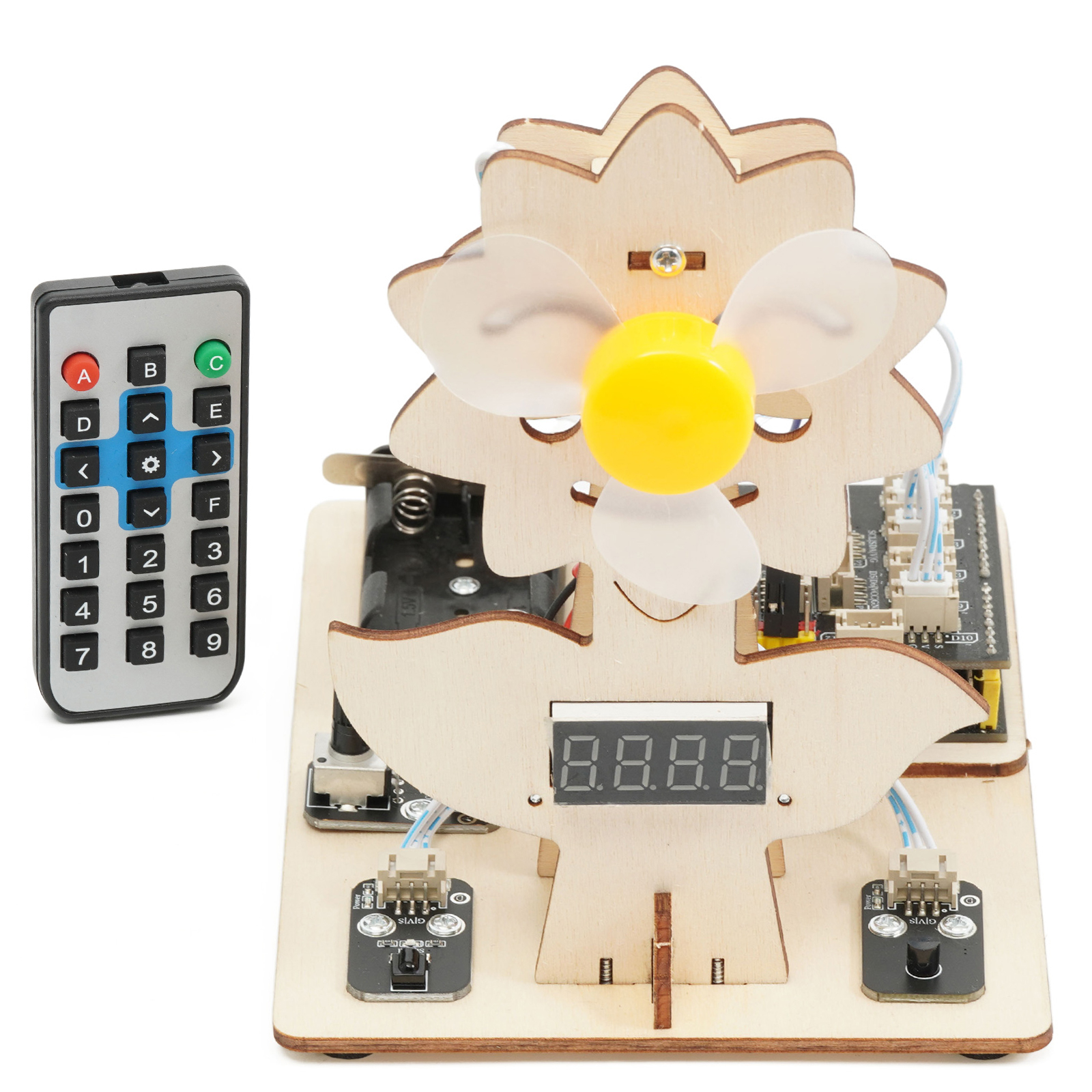

产品简介：
智能风扇是一款由四位LED数码管 、38K红外解码接收、 数字温度传感器、 旋转电位器、电机驱动等配件组合而成的智能套件。本款套件可实现：1.红外遥控风扇。2.温度控制风扇。3.电位器调速风扇。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能风扇。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1
准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

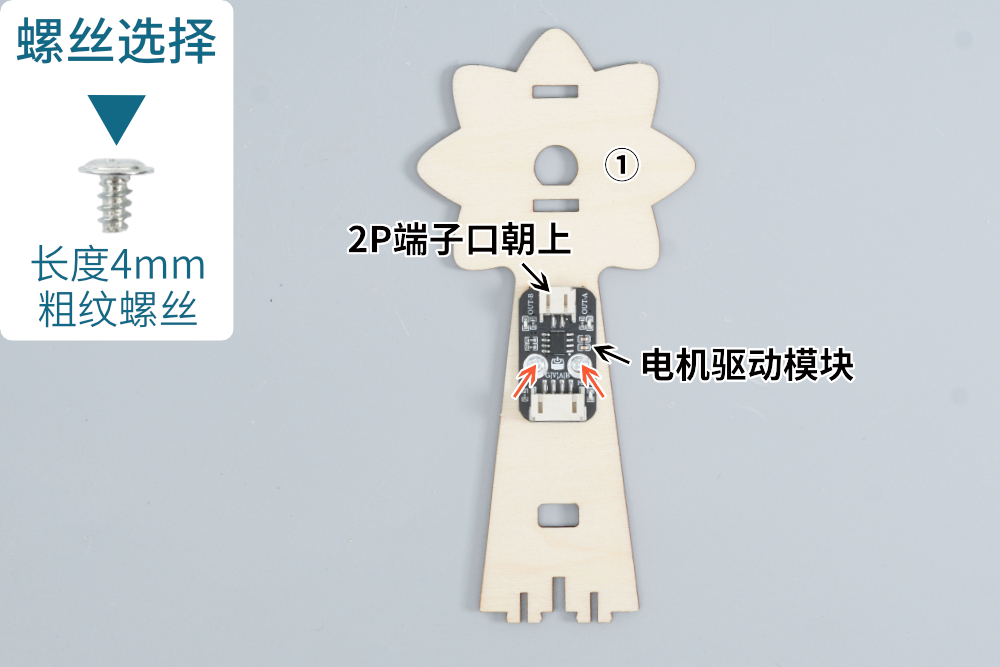

用4mm粗纹螺丝把电机驱动模块安装在①号板正面。

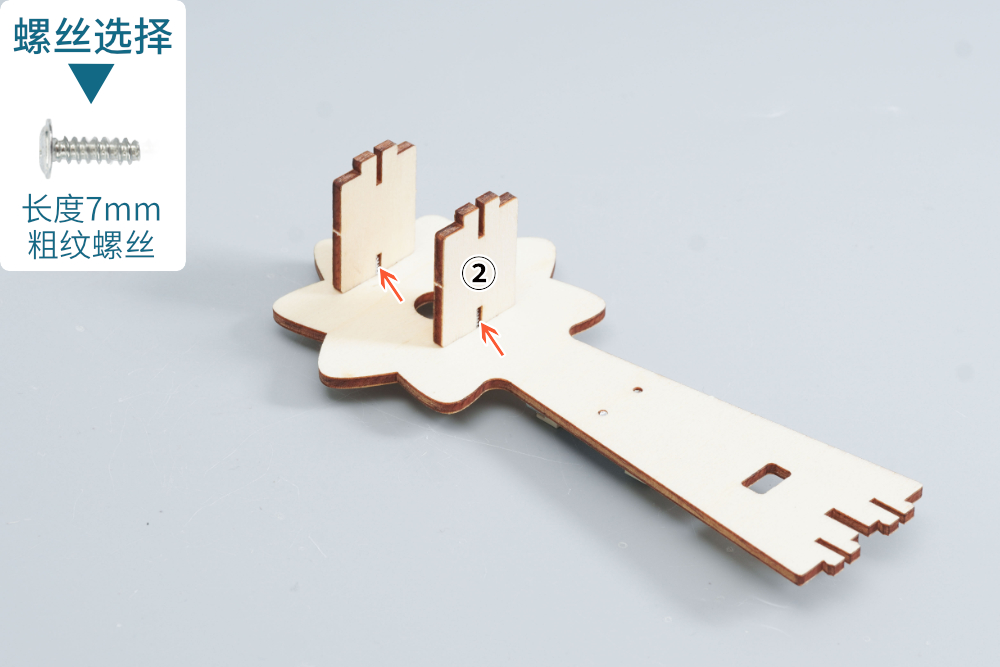

STEP：3
用7mm粗纹螺丝把两块②号板安装在①号板上。

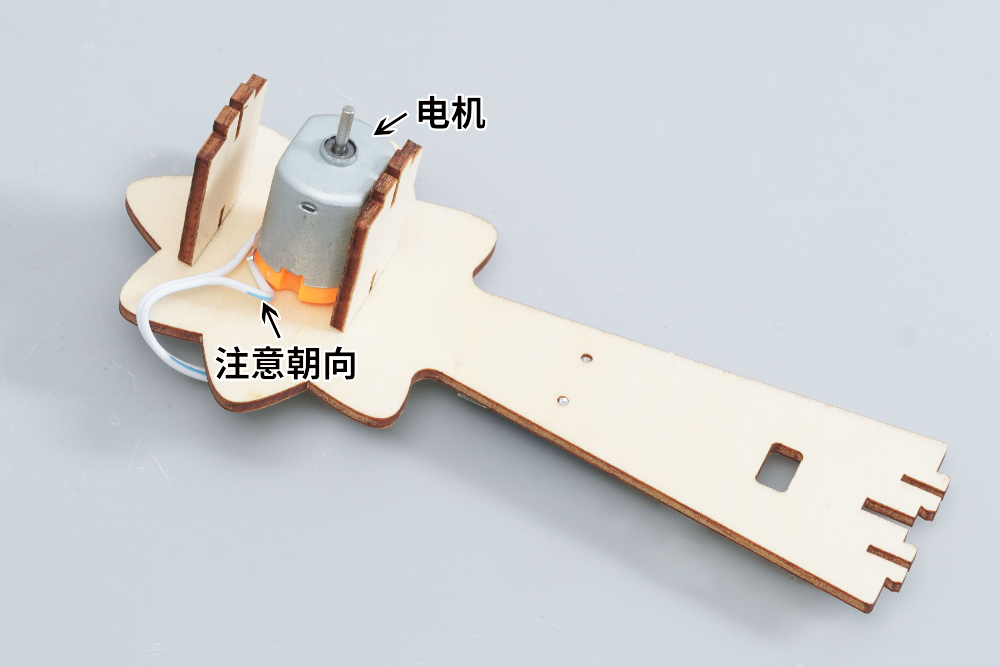

STEP：4
把电机卡入①号板圆洞内。
STEP：5

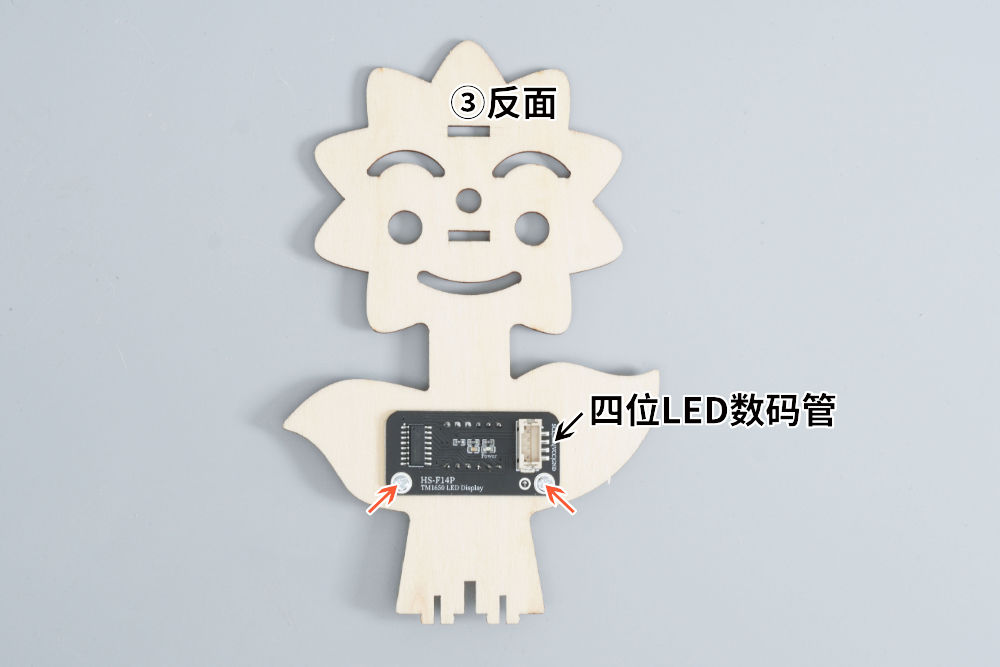

用4mm粗纹螺丝把四位LED数码管安装在③号板反面。
STEP：6

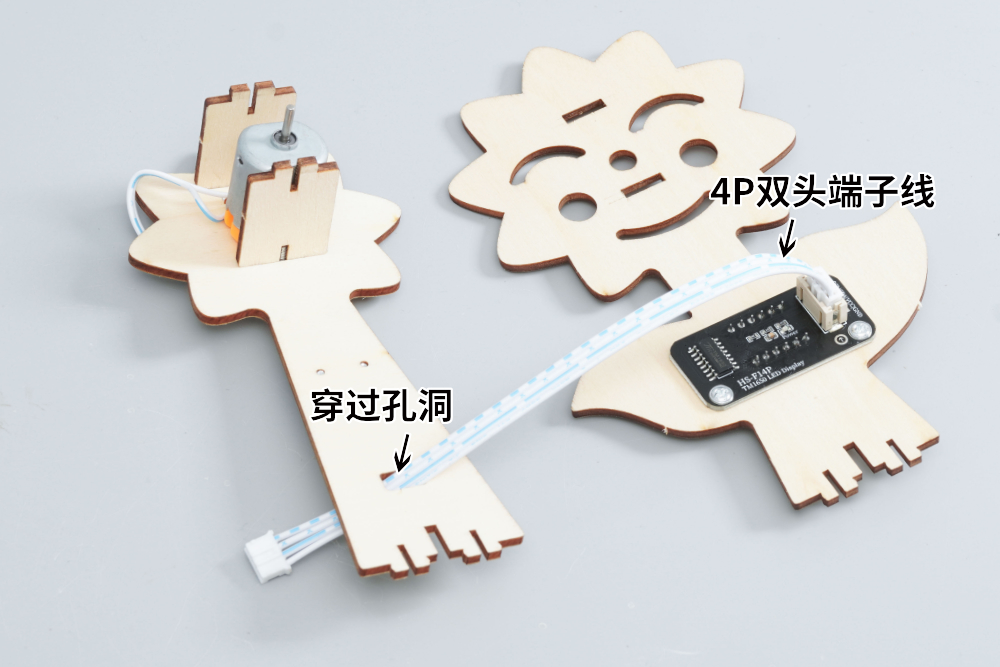

首先把15cm的4P双头端子线插入四位LED数码管，然后把四位LED数码管穿过①号板的孔洞。

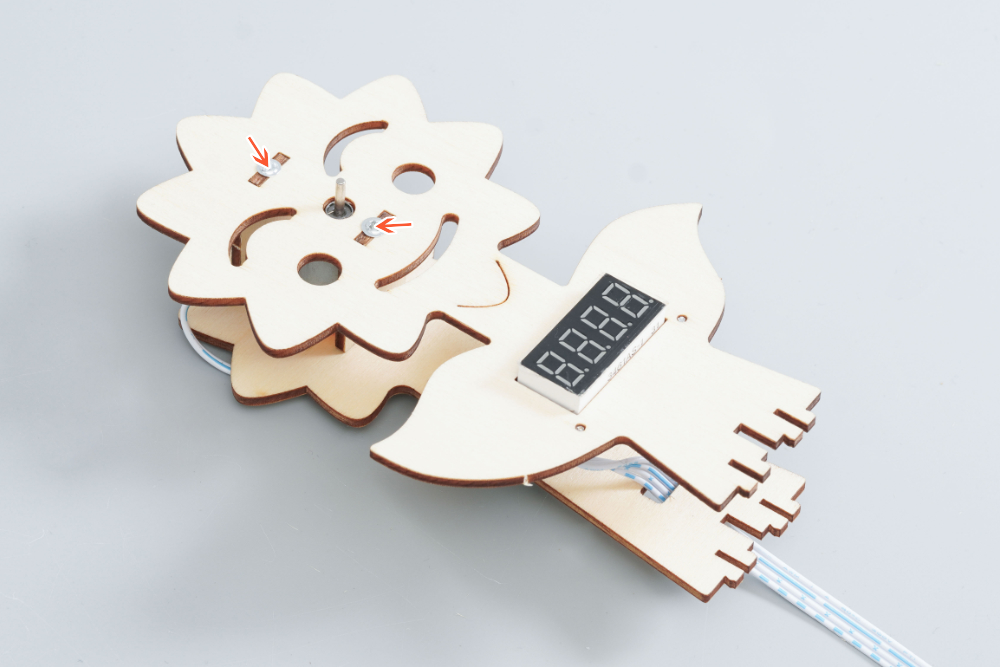

STEP：7
用7mm粗纹螺丝把③号板安装在两块②号板上。

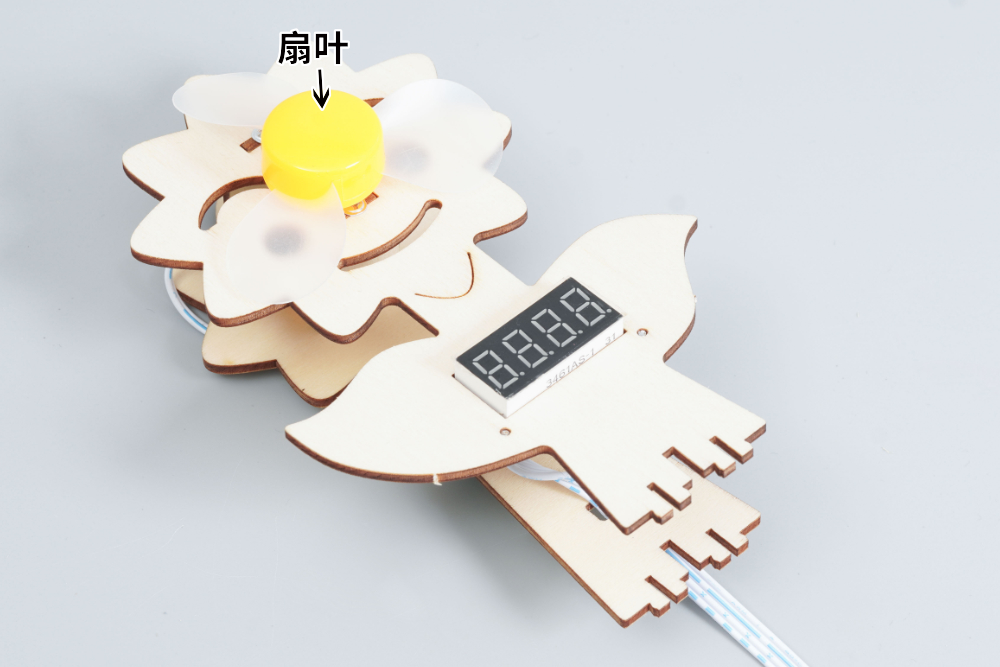

STEP：8
把扇叶插入电机。
STEP：9

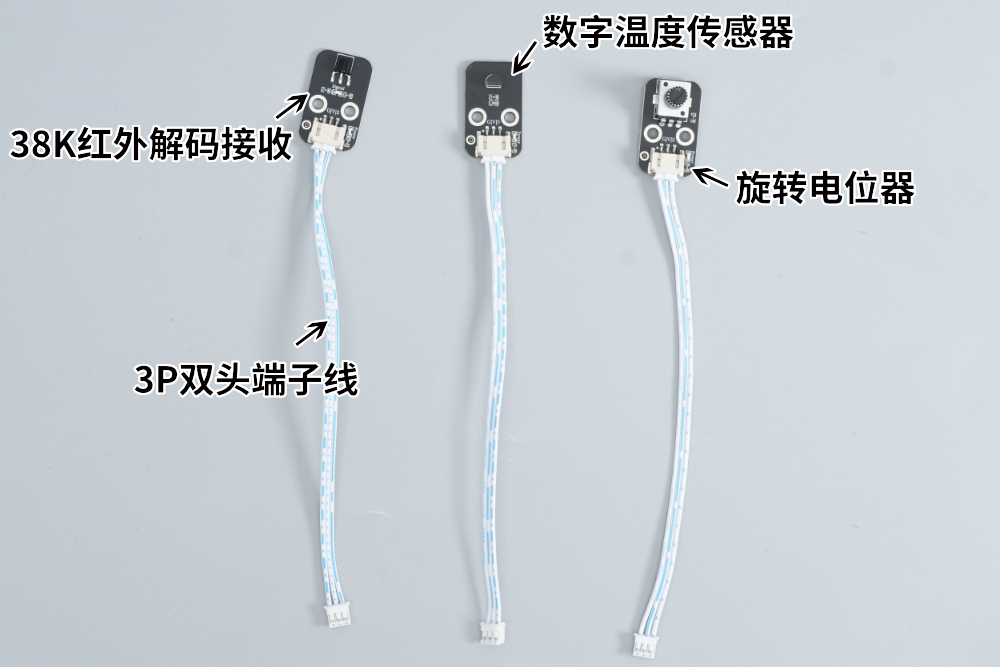

把三根15cm的3P双头端子线分别插入38K红外解码接收、 数字温度传感器和旋转电位器上。
STEP：10
参照上图，用4mm粗纹螺丝把38K红外解码接收、 数字温度传感器、 旋转电位器安装在⑤号板上。
STEP：11

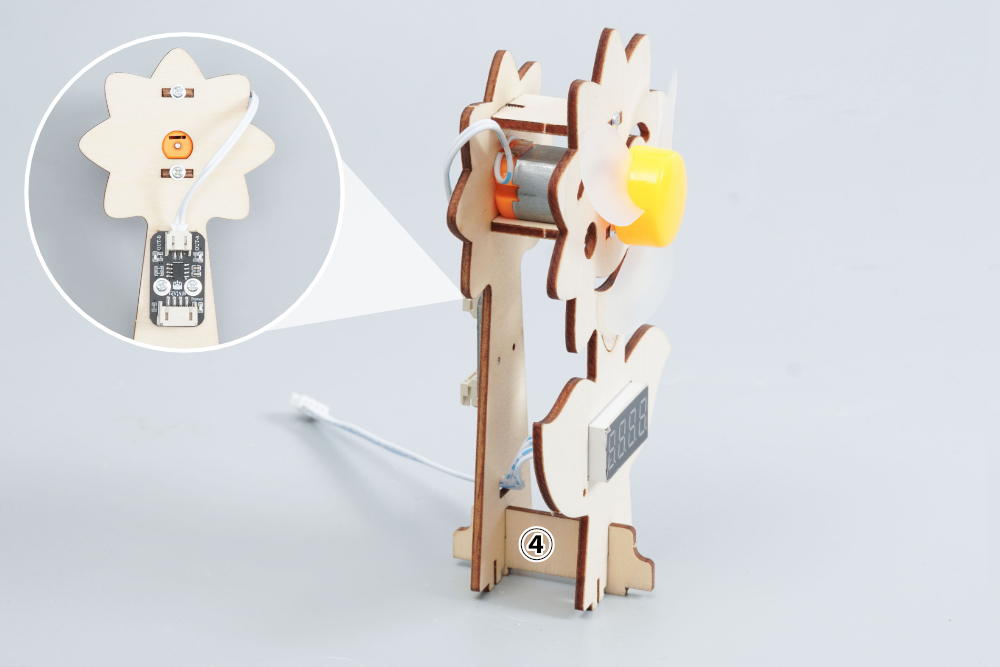

参照上图，首先把电机导线插入电机驱动模块，然后把①、③号板安装在④号板上。
STEP：12

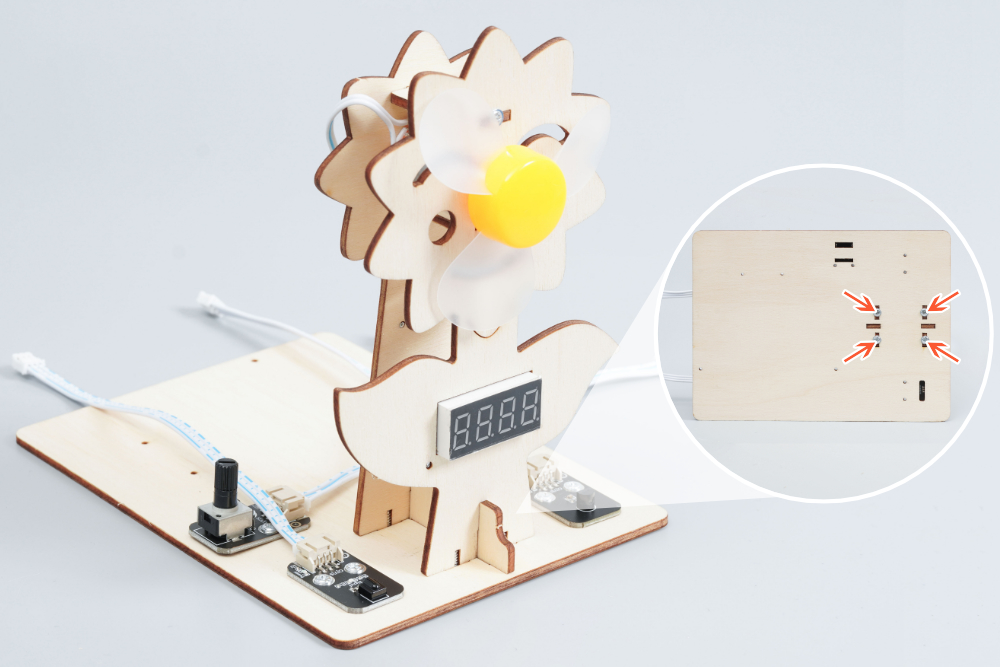

用7mm粗纹螺丝把①、③号板安装在⑤号板上。
STEP：13

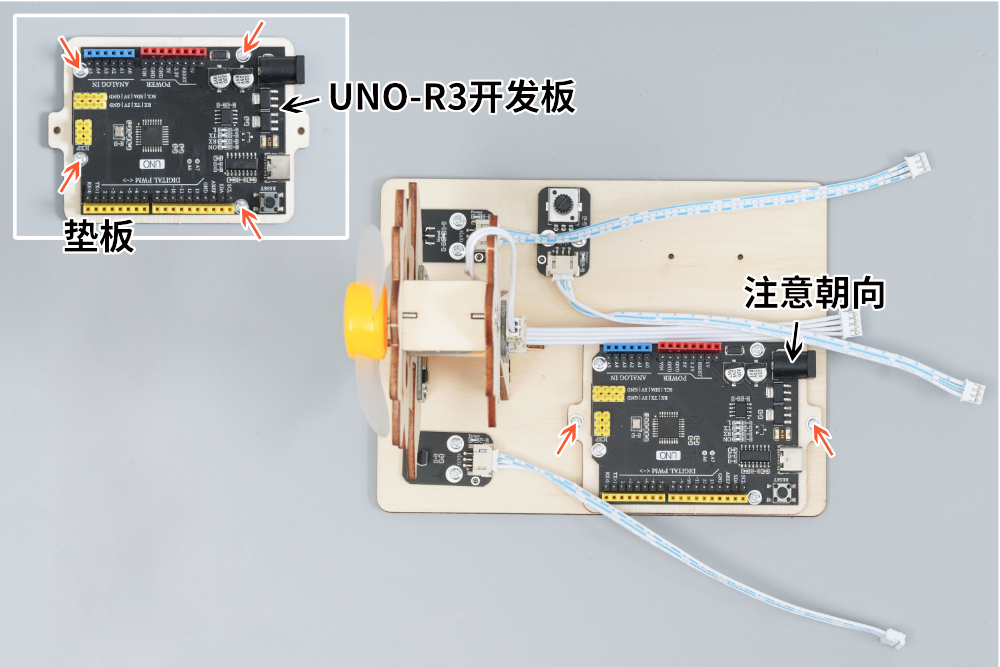

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后用4mm粗纹螺丝把垫板安装在⑤号板上。

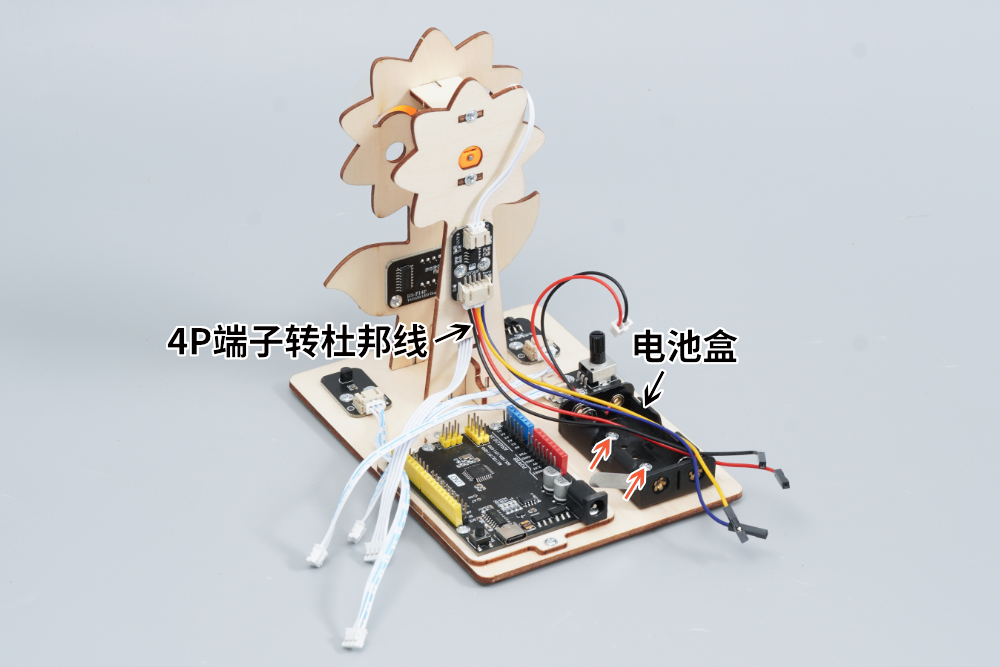

STEP：14
把4P端子转杜邦线插入电机驱动模块上，然后用4mm粗纹螺丝把电池盒安装在⑤号板上。

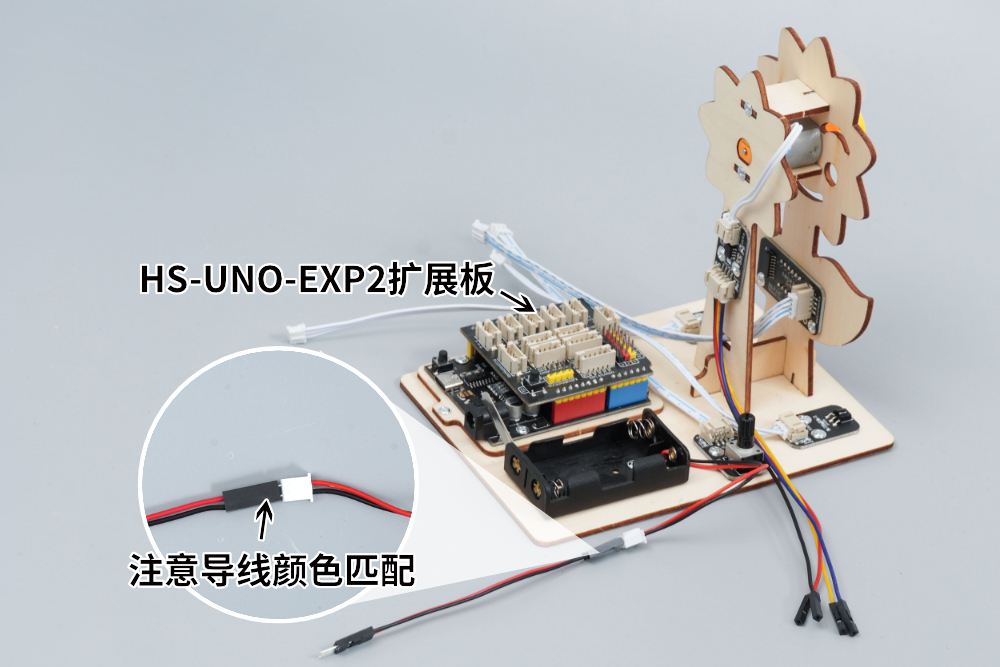

STEP：15
首先把HS-UNO-EXP2扩展板插入UNO-R3开发板上，然后把2P公对公杜邦线插入电池盒。
STEP：16

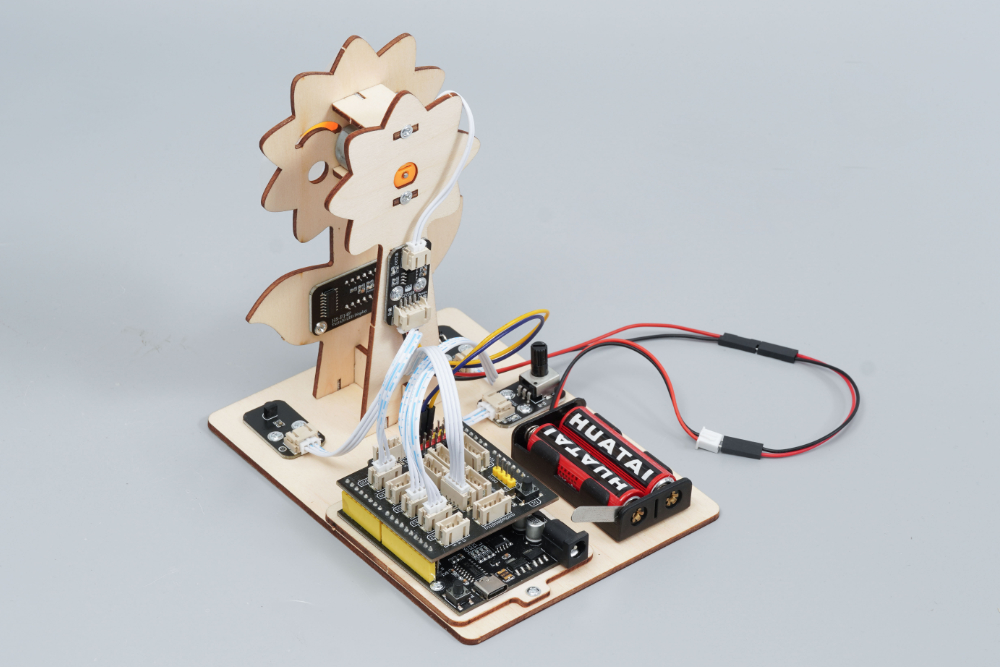

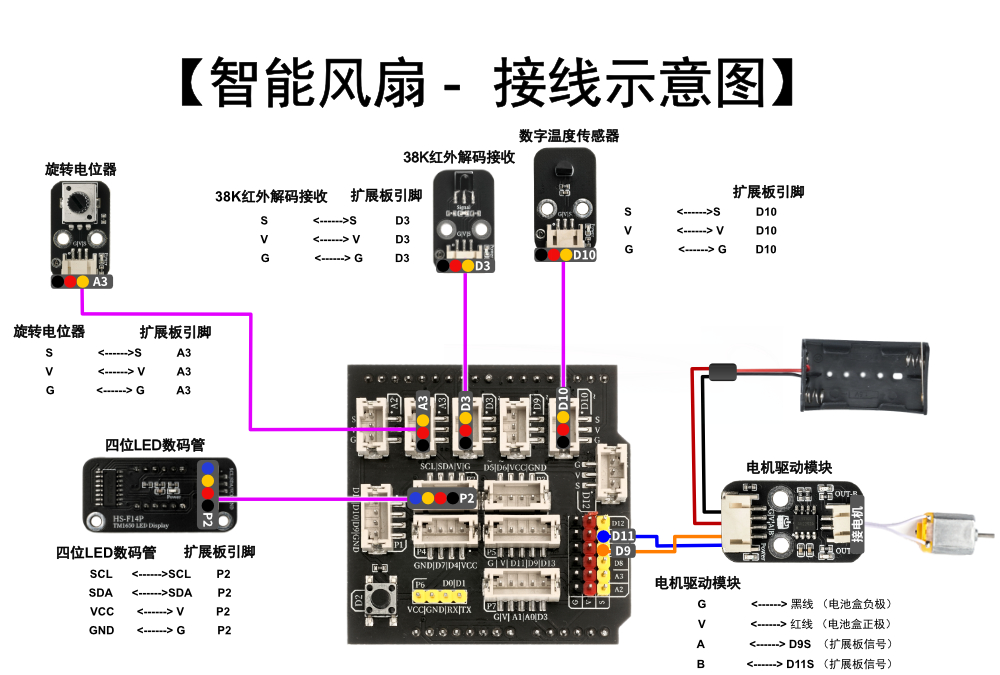

参考【智能风扇-接线示意图】首先把四位LED数码管、38K红外解码接收、 数字温度传感器、电机驱动、 旋转电位器的双头端子线另一端插入HS-UNO-EXP2扩展板，然后把4P端子转杜邦线也分别插入HS-UNO-EXP2扩展板和2P公对公杜邦线，最后在电池盒内装入电池。
STEP：17

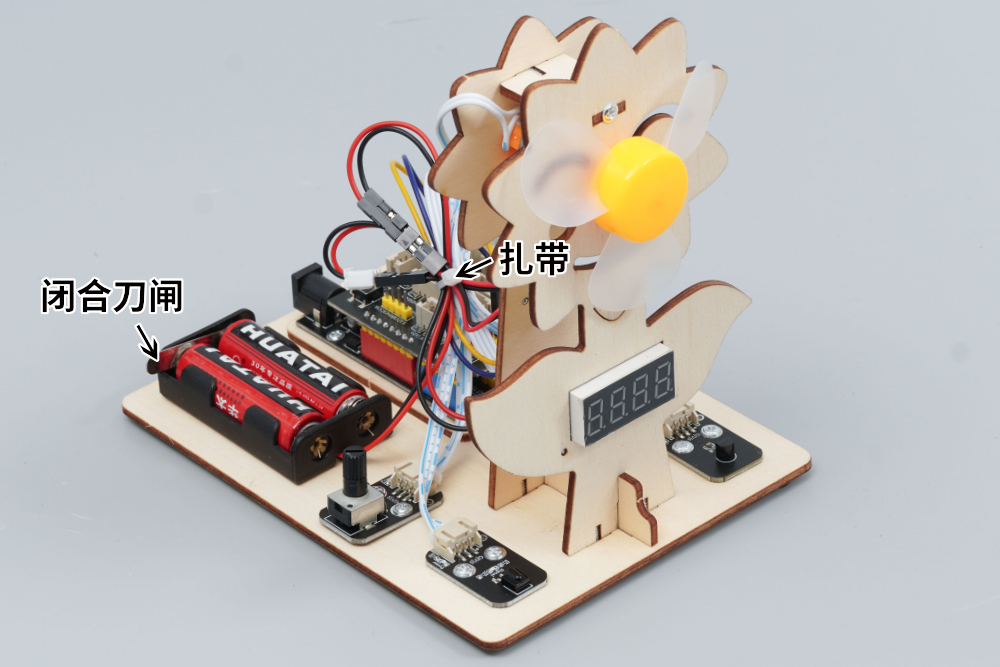

用扎带把导线扎好，剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。

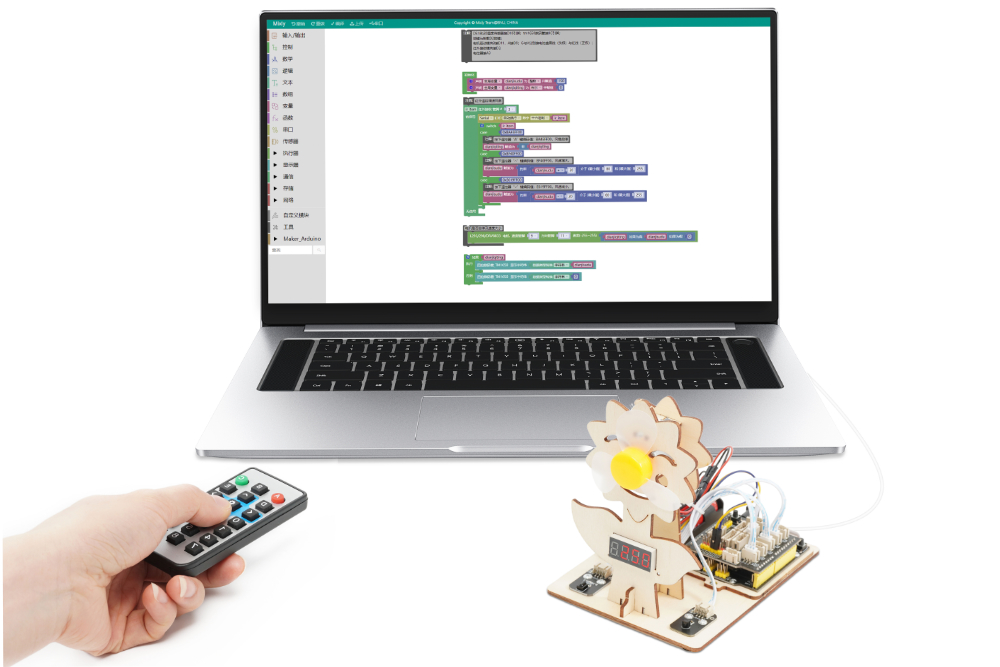

STEP：18
使用米思齐Mixly软件将该套件对应的示例程序上传至UNO-R3开发板，智能风扇可实现：1.红外遥控风扇。2.温度控制风扇。3.电位器调速风扇。 注意：遥控风扇如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
