HS-E01超声波坐姿提醒仪说明书

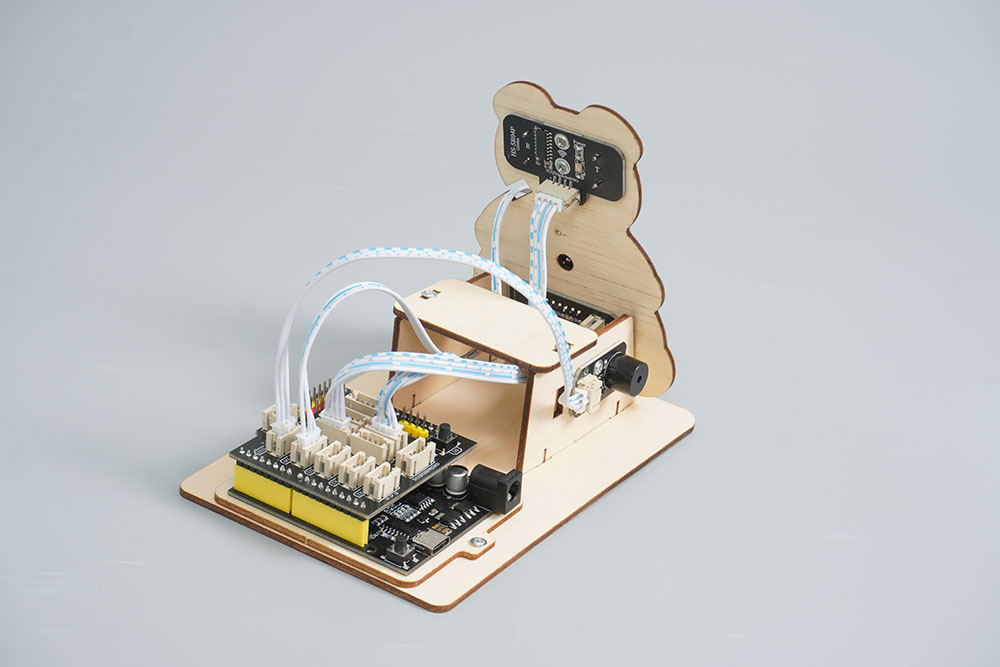

产品简介：
超声波坐姿提醒仪是一款由LED灯、有源蜂鸣器、超声波传感器、TM1637数码管等配件组合而成的智能套件。
本款套件可实现：超声波坐姿提醒仪可实现，当检测到坐姿距离小于30厘米时，LED灯将会亮起，并且有源蜂鸣器会发出提示声音。
当坐姿距离大于等于30厘米时，LED灯将会熄灭，并且提示声音也会关闭。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

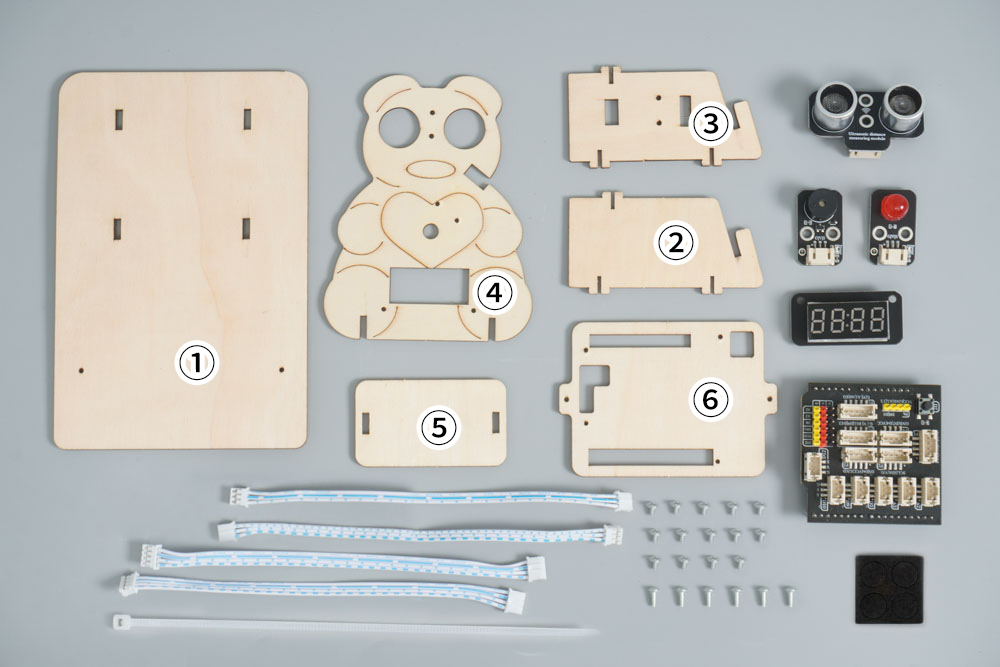

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

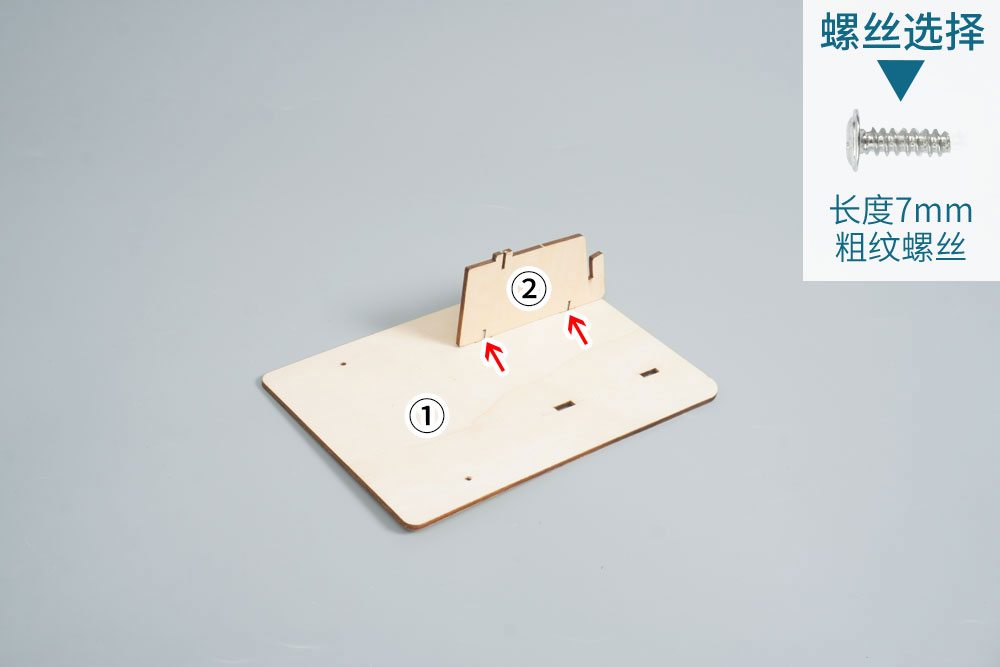

用7mm粗纹螺丝把②号板安装在①号板上。
STEP：3

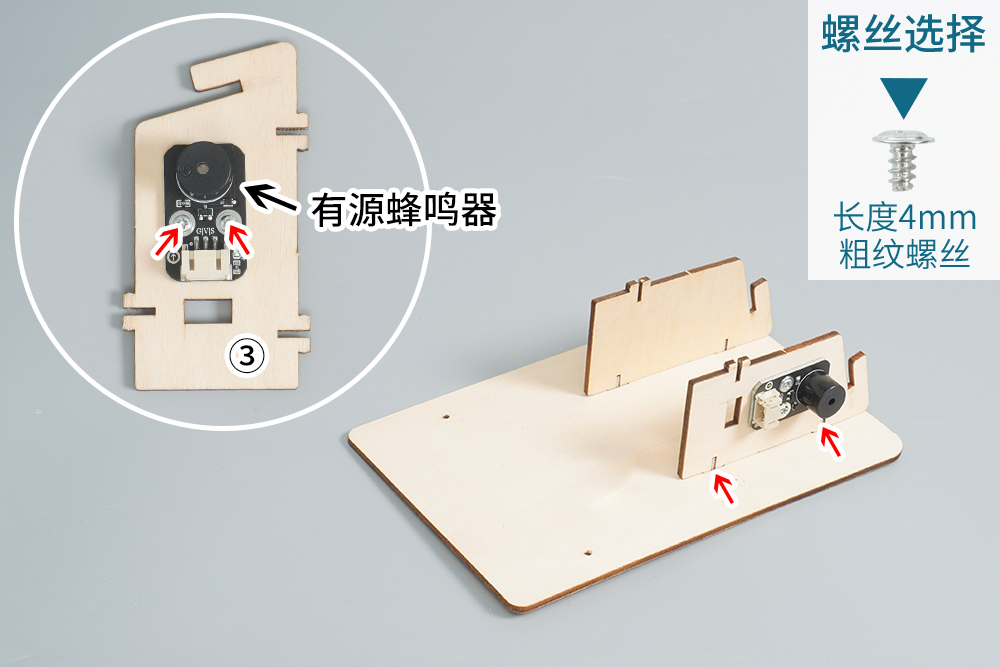

首先用4mm粗纹螺丝把有源蜂鸣器安装在③号板上，然后用7mm粗纹螺丝把③号板安装在①号板上。
STEP：4

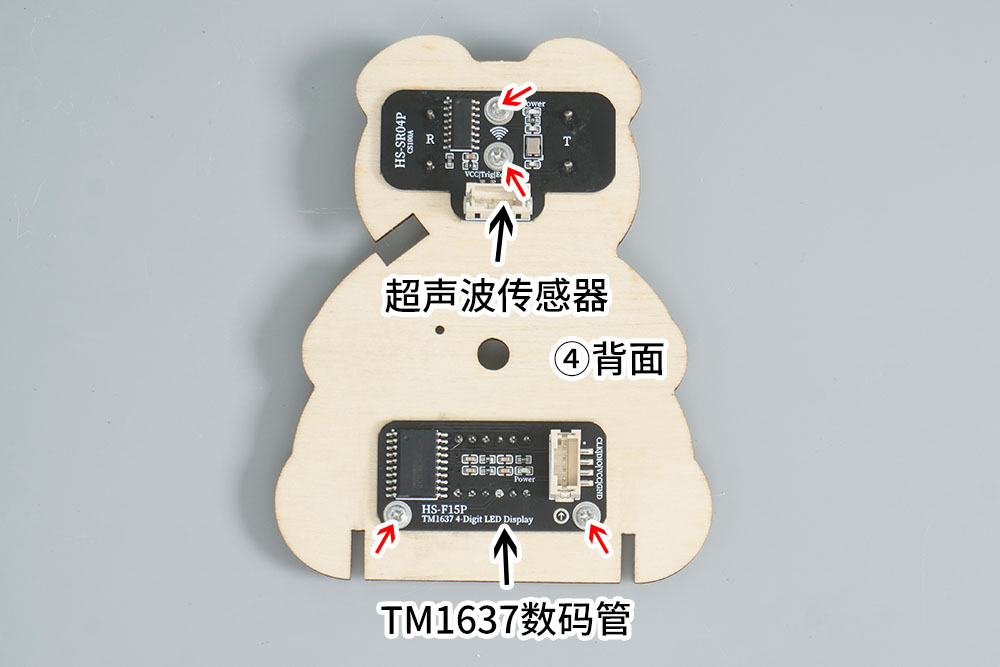

用4mm粗纹螺丝把超声波传感器和TM1637数码管安装在④号板背面。
STEP：5

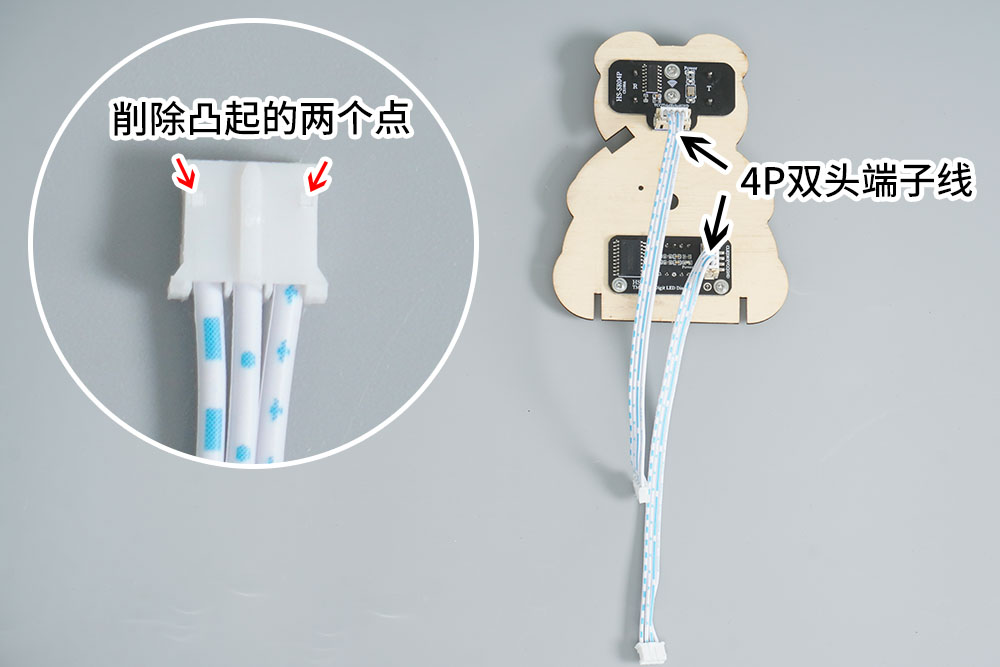

首先用小刀把所有的双头端子线削除端子头凸起部分，可以使端子线松一些，不会过紧，然后把两条15cm的4P端子线插入超声波传感器和TM1637数码管。
注意：使用小刀时请小心，做好安全防范，孩子务必在大人的陪同下使用小刀。
STEP：6

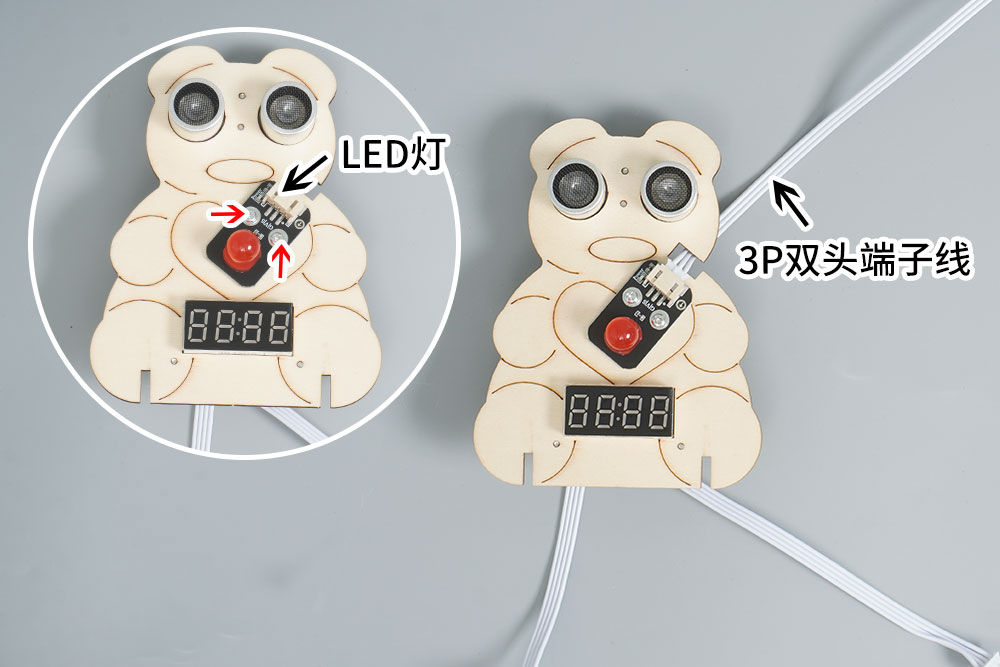

用4mm粗纹螺丝把LED灯安装在④号板正面，然后把15cm的3P双头端子线插入LED灯。
STEP：7
把④号板插入②、③号板上。
STEP：8

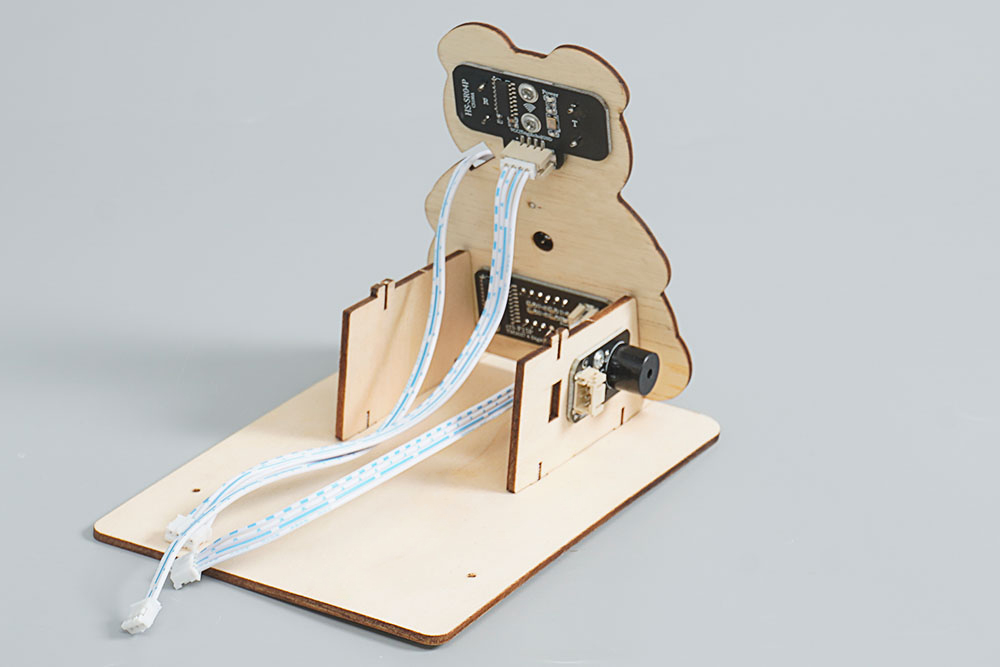

首先用7mm粗纹螺丝把⑤号板安装在②、③号板上，然后把15cm的3P双头端子线插入有源蜂鸣器。
STEP：9

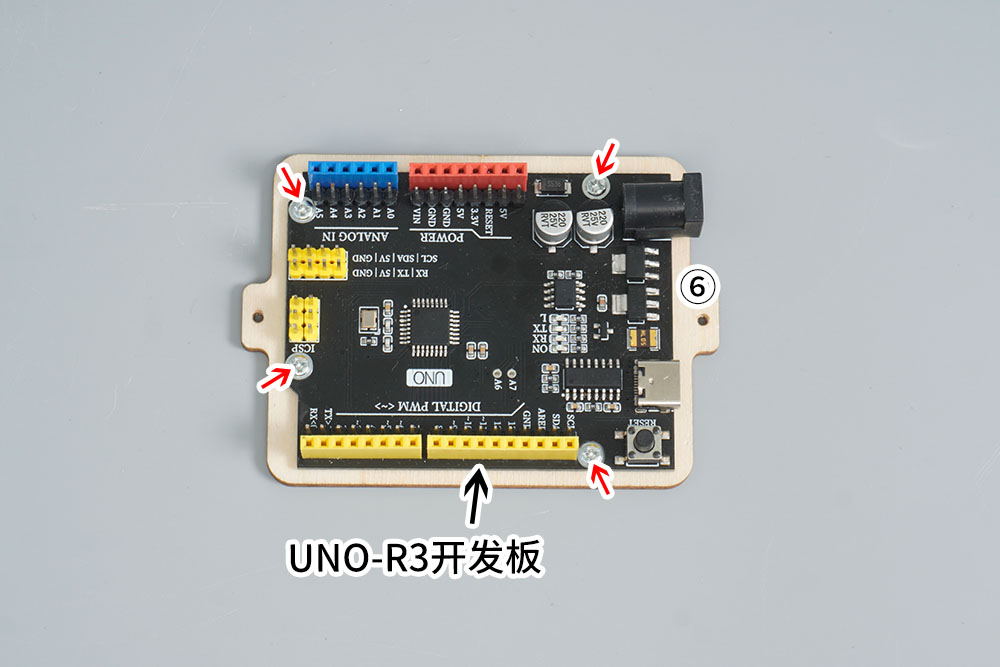

用4mm粗纹螺丝把UNO-R3开发板安装在⑥号板上。
STEP：10
把HS-UNO-EXP2扩展板插入UNO-R3开发板上。注意：HS-UNO-EXP2和UNO-R3的朝向。
STEP：11

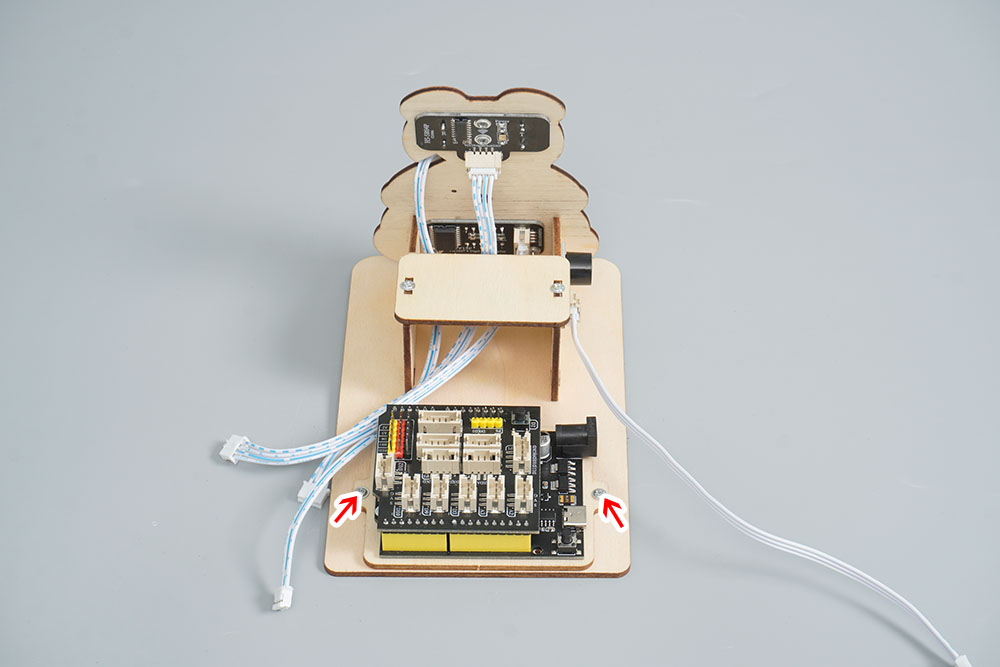

用4mm粗纹螺丝把⑥号板安装在①号板上。
STEP：12

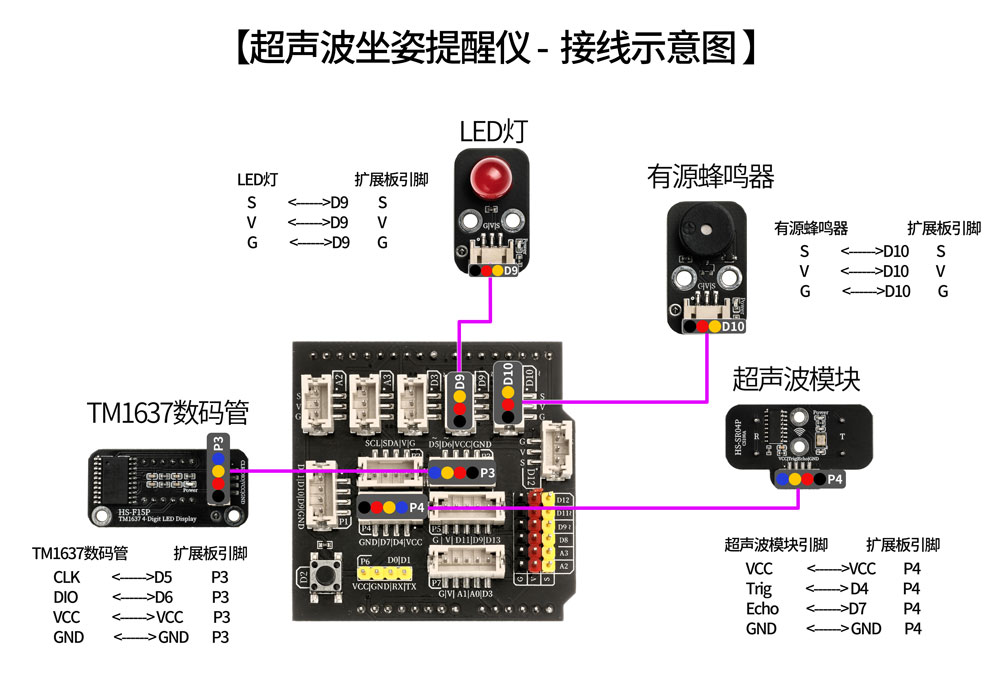

参考【超声波坐姿提醒仪-接线示意图】把超声波传感器、TM1637数码管、LED灯、有源蜂鸣器端子线的另一端插入HS-UNO-EXP2上,。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：13
首先在①号板底部四个角贴上脚垫，然后使用扎带把导线扎好，最后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：14

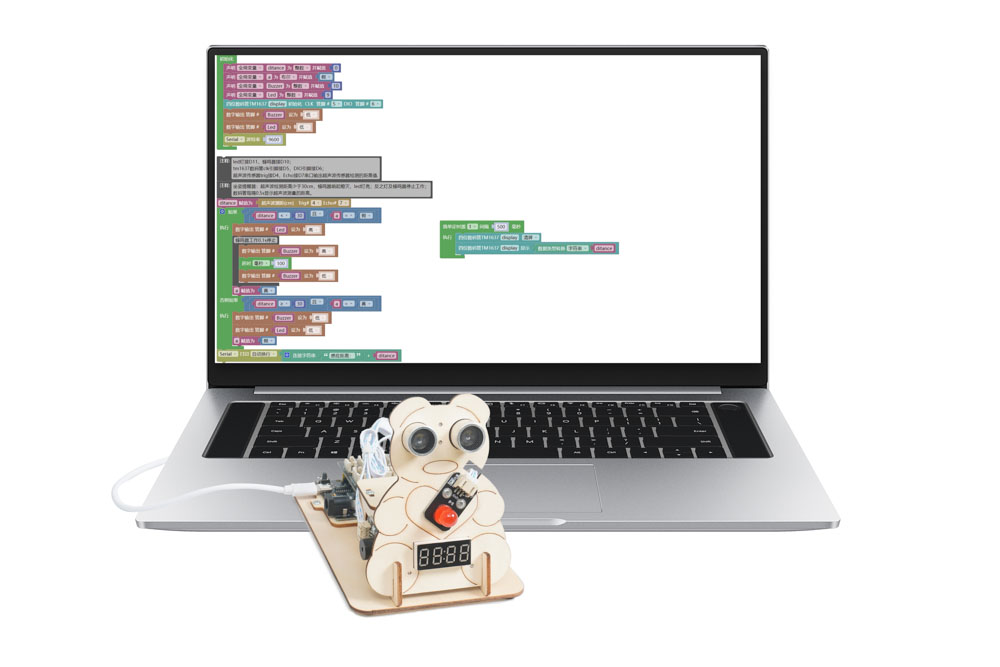

使用米思齐Mixly软件将该套件的超声波坐姿提醒仪示例程序5上传至UNO-R3开发板，（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）,超声波坐姿提醒仪可实现，当检测到坐姿距离小于30厘米时，LED灯将会亮起，并且有源蜂鸣器会发出提示声音。
当坐姿距离大于等于30厘米时，LED灯将会熄灭，并且提示声音也会关闭。本项目提供了5个示例程序，三个模块测试程序，两个综合程序，可以根据您的实际需求上传不同的示例程序。
注意：超声波坐姿提醒仪如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
