HS-F13L 8x8点阵显示屏
1、介绍 点这里回到目录
8*8 点阵模块由 MAX7219 驱动，MAX7219 是一种集成化的串行输入/输出显示驱动器, 只需要 3个 IO 口即可驱动 1 个点阵，点阵显示时无闪烁且支持级联，8*8 点阵模块通过 Max7219 驱动，Max7219 采用的是三线串行通信，当接收 Arduino 数据时通过芯片内部 8*8 位静态 RAM 储存数据，在通过 Max7219 来控制 8*8 点阵模块的每个引脚的高低电平，从而达到显示目的。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| CLK | 时钟引脚 |
| CS | 锁存引脚 |
| DIN | 数据引脚 |
| VCC | VCC（电源输入正极） |
| GND | GND（电源输入负极 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子
-
安装方式：螺丝固定/乐高搭建

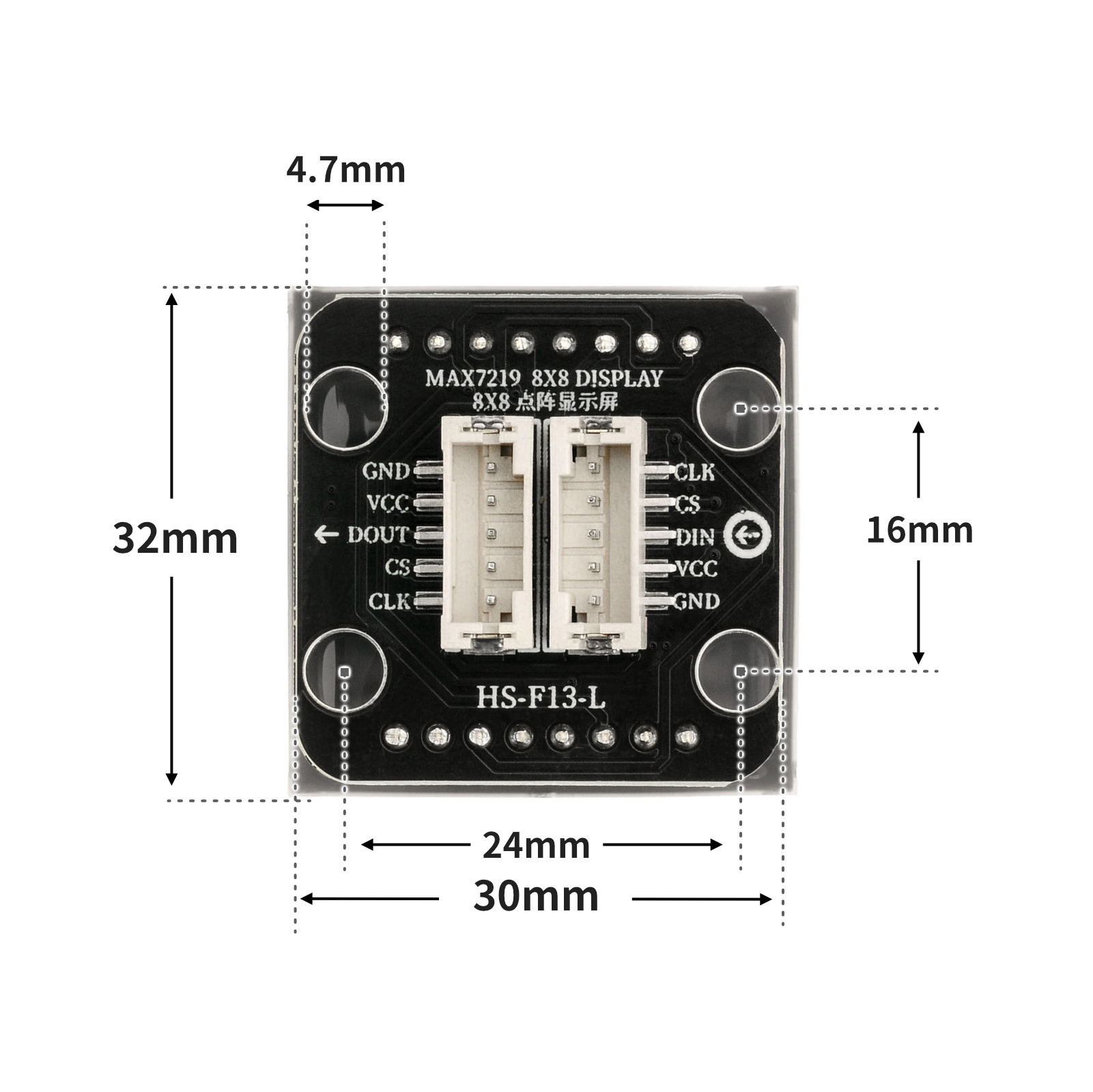

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <SPI.h>
#include <Adafruit_GFX.h>
#include <Max72xxPanel.h>
Max72xxPanel myMatrix = Max72xxPanel(9,1,1);
uint8_t LEDArray[8];
const uint8_t LedArray1[8] PROGMEM ={0x00,0x18,0x24,0x00,0x00,0xa5,0x42,0x00};
const uint8_t LedArray2[8] PROGMEM ={0x00,0x24,0x18,0x00,0x00,0x24,0xc3,0x00};
void setup(){
myMatrix.setRotation(0,3);
myMatrix.fillScreen(0);
myMatrix.write();
}
void loop(){
//MAX7219上显示笑脸和哭脸各1秒
memcpy_P(&LEDArray, &LedArray1, 8);
for(int index_i=0; index_i<8; index_i++)
{
for(int index_j=0*8; index_j<0*8+8; index_j++)
{
if((LEDArray[index_i]&0x01)>0)
myMatrix.drawPixel(index_j, 7-index_i,1);
else
myMatrix.drawPixel(index_j, 7-index_i,0);
LEDArray[index_i] = LEDArray[index_i]>>1;
}
}
myMatrix.write();
delay(1000);
memcpy_P(&LEDArray, &LedArray2, 8);
for(int index_i=0; index_i<8; index_i++)
{
for(int index_j=0*8; index_j<0*8+8; index_j++)
{
if((LEDArray[index_i]&0x01)>0)
myMatrix.drawPixel(index_j, 7-index_i,1);
else
myMatrix.drawPixel(index_j, 7-index_i,0);
LEDArray[index_i] = LEDArray[index_i]>>1;
}
}
myMatrix.write();
delay(1000);
}
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- HELLO STEM UNO R3 P扩展板 *1
- USB type-c 数据线 *1
- 8X8点阵显示屏（HS-F13L）*1
- PH2.0 5P端子转杜邦线*1
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到 开发板之后，按下复位键，会看到点阵循环显示笑脸和哭脸。
