HS-F07A/B 有源蜂鸣器
1、介绍 点这里回到目录
有些电器在电气状态下经常会发出嗡嗡声，这实际上来自蜂鸣器，学校里讨厌的铃声只是一个更大的蜂鸣器。有两种蜂鸣器，一个是主动蜂鸣器，另一个是被动蜂鸣器。 “主动”和“被动”并不是指是否需要提供电源，而是指有或没有内部振荡器的蜂鸣器。只要你给它通电，有源蜂鸣器就会发出嗡嗡声，但频率是固定的。无源蜂鸣器，是没有内部振荡器的蜂鸣器，在通电时，内部振荡器不会发出嗡嗡声，它需要 2~5 kHz 的方波驱动，然后不同频率的波形会发出相应的声音。蜂鸣器模块有三个管脚，其中标注‘-’的管脚接地(GND)，中间的管脚接 5V ,（图中左侧）标注"S"的管脚接信号(数字 I/O)。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
/***********************************************************
文件名：02_1activeBuzzer.ino
描述：Arduino uno 控制蜂鸣器发出sos求救声。
作者：chenzhiqiang
日期：2022.10.15
有源蜂鸣器模拟SOS信号\蜂鸣器：D9
***********************************************************/
int buzzerPin = 9; //定义数字9引脚为控制蜂鸣器的引脚
void setup(){
pinMode(buzzerPin, OUTPUT);//设置数字9口模式，OUTPUT为输出
}
void loop(){
my_3duan();//蜂鸣器频率快响三次
delay(500);//设置延迟时间，500ms
my_3chang();//蜂鸣器频率慢响三次
delay(500);//设置延迟时间，500ms
my_3duan();//蜂鸣器频率快响三次
delay(500);//设置延迟时间，500ms
}
void my_3duan() {
//蜂鸣器频率快响三次函数
for (int i = 1; i <= 3; i = i + (1)) {
digitalWrite(buzzerPin,HIGH);
delay(200);
digitalWrite(buzzerPin,LOW);
delay(200);
}
}
void my_3chang() {
//蜂鸣器频率慢响三次函数
for (int i = 1; i <= 3; i = i + (1)) {
digitalWrite(buzzerPin, HIGH);
delay(400);
digitalWrite(buzzerPin, LOW);
delay(400);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import music
import time
midi = music.MIDI(2)
while True:
midi.pitch_time(440, 1000)
time.sleep_ms(100)
midi.pitch_time(880, 3000)
time.sleep_ms(100)

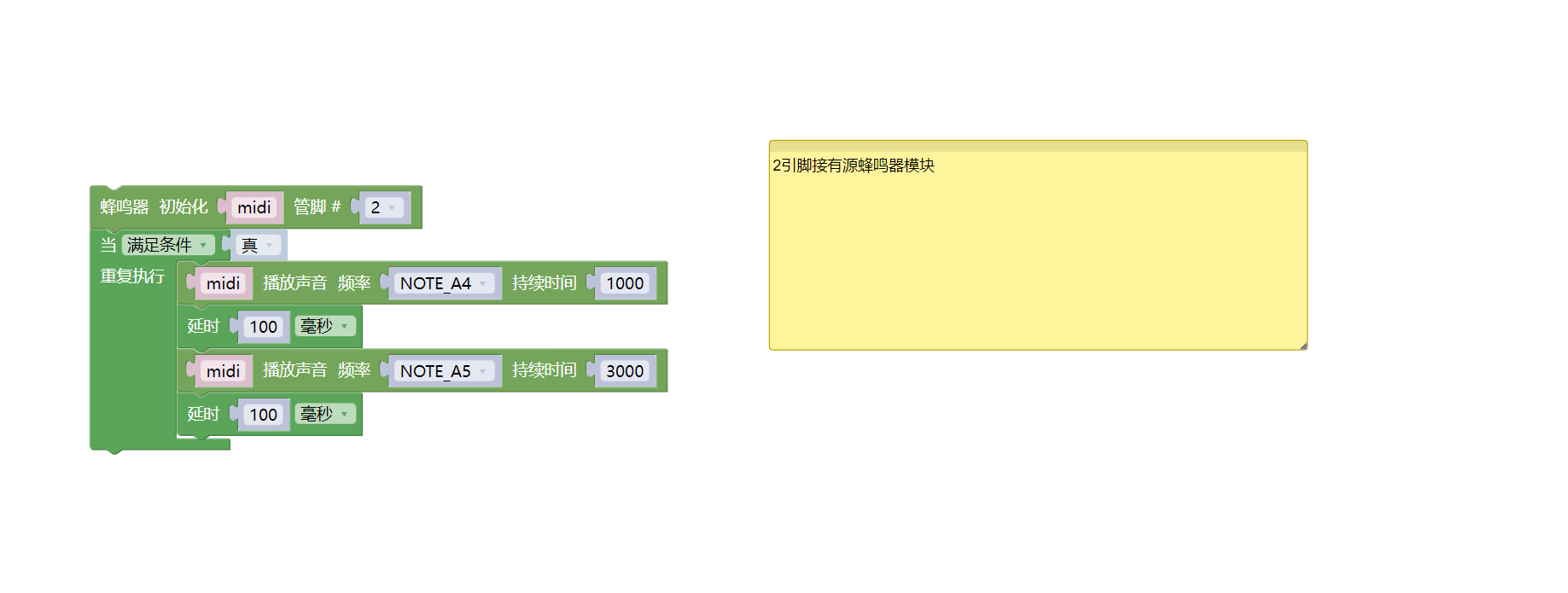

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 有源蜂鸣器模块（HS-F07A/B）*1
- 1P母对母杜邦线 *3条 或 3P母对母杜邦线 *1条
电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，给 U+程序卡通电，有源蜂鸣器发出SOS求救声音。
