HS-S05A 声音传感器
1、介绍 点这里回到目录
声音传感器模块的作用相当于一个话筒(麦克风)。它用来接收声波，显示声音的振动图象，但不能对噪声的强度进行测量。该传感器内置一个对声音敏感的电容式驻极体话筒。声波使话筒内的驻极体薄膜振动，导致电容的变化，而产生与之对应变化的微小电压。这一电压随后被转化成0-5V的电压，经过A/D转换被数据采集器接受，并传送给主控芯片。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int value_A;
void setup(){
Serial.begin(9600);
value_A = 0;
pinMode(A0, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//声音传感器A口接A0口S脚，声音传感器s口不接跳线，led灯模块接D9口。
value_A = analogRead(A0);
Serial.print(" 声音传感器模拟口值：");
Serial.println(value_A);
//保证安静环境下声音传感器模拟口
if (value_A > 410 || value_A < 407) {
digitalWrite(9,HIGH);
delay(1000);
} else {
digitalWrite(9,LOW);
}
}

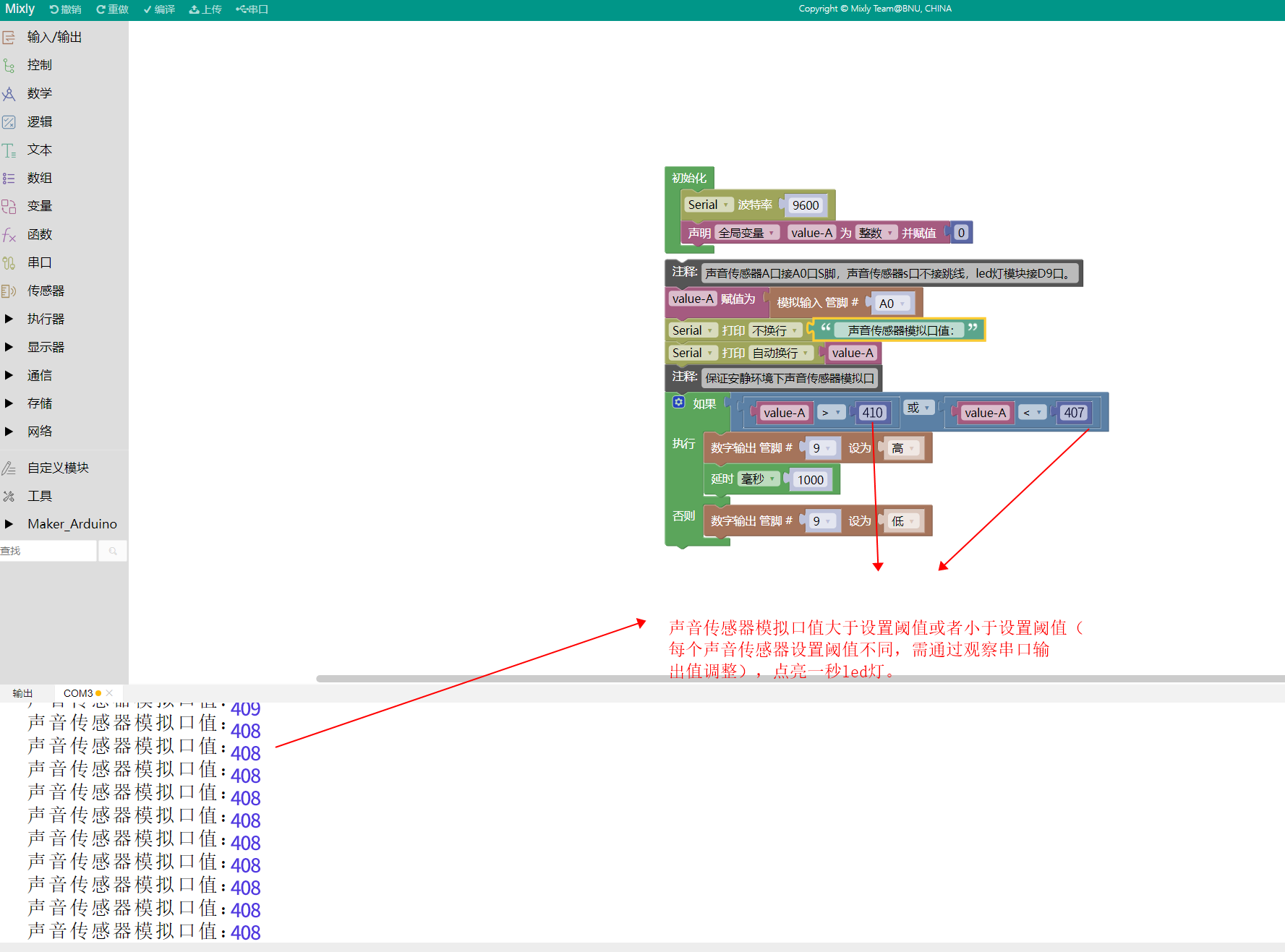

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

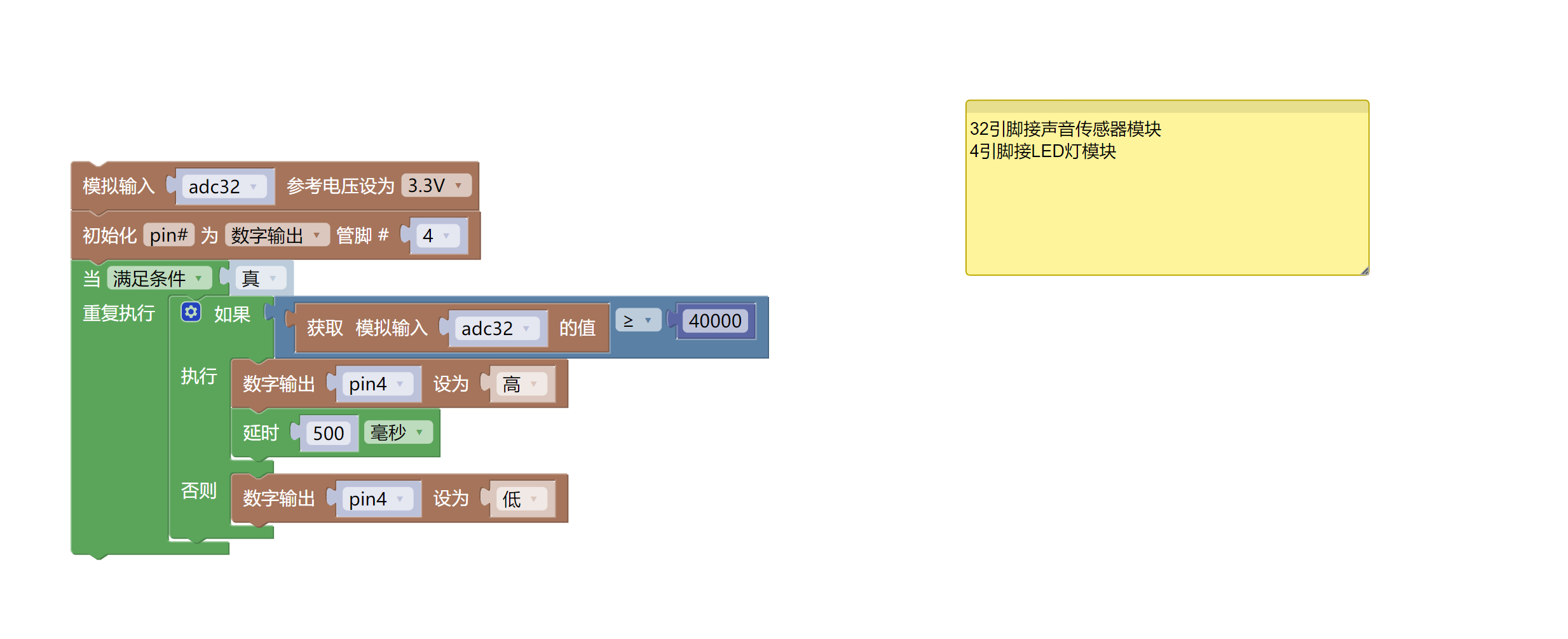

示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 声音传感器模块（HS-S05A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 、2P母对母杜邦线、1P母对母杜邦线各*1条

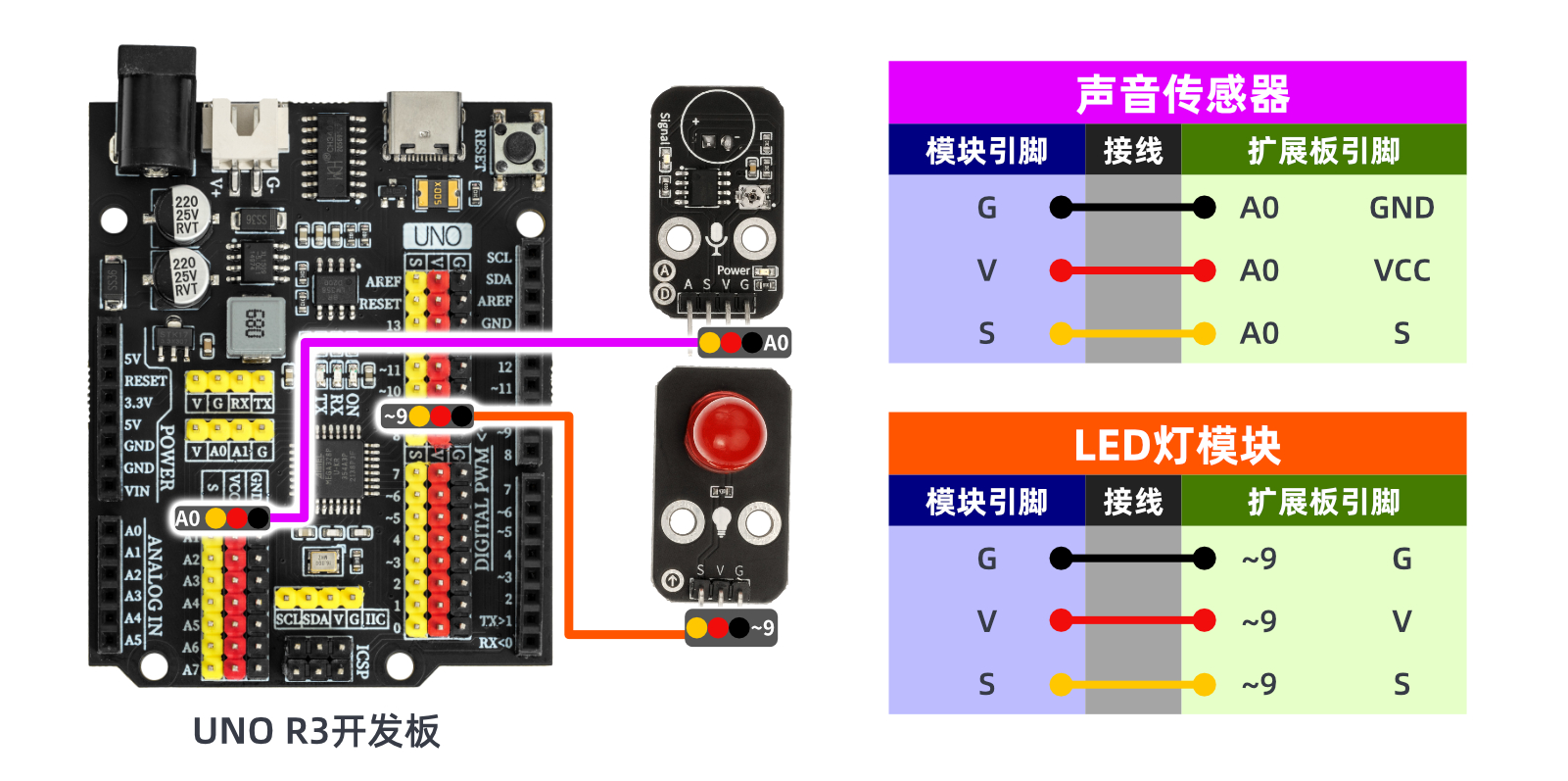

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

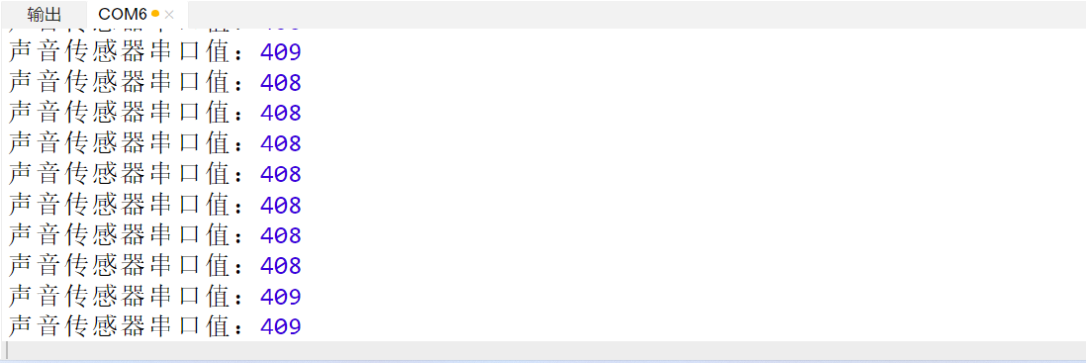

器件连接好线之后，将上述程序上传到Arduino uno开发板之后，顺时针调节模块背面电位器使信号蓝灯熄灭，打开串口监视器，在安静环境下观察串口输出值大小范围，先设置一个阈值大于串口输出的模拟值（最大值），并且再设置一个阈值小于串口输出的模拟值（最小值），修改完阈值再上传程序。声音传感器模块通过声音的大小或者震动的大小来输出模拟值 A 口为读取模拟值的接口（可对着声音传感器咪头吹气或者发声），当模拟值在最大阀值与最小阈值范围内时，输出低电平，声音传感器信号蓝灯不亮，led熄灭；如果当模拟值大于最大阀值且小于最小阈值时输出高电平，声音传感器信号蓝灯亮起，led灯亮一秒。
