HS-E15磁力测速仪
HS-E15磁力测速仪
产品简介：

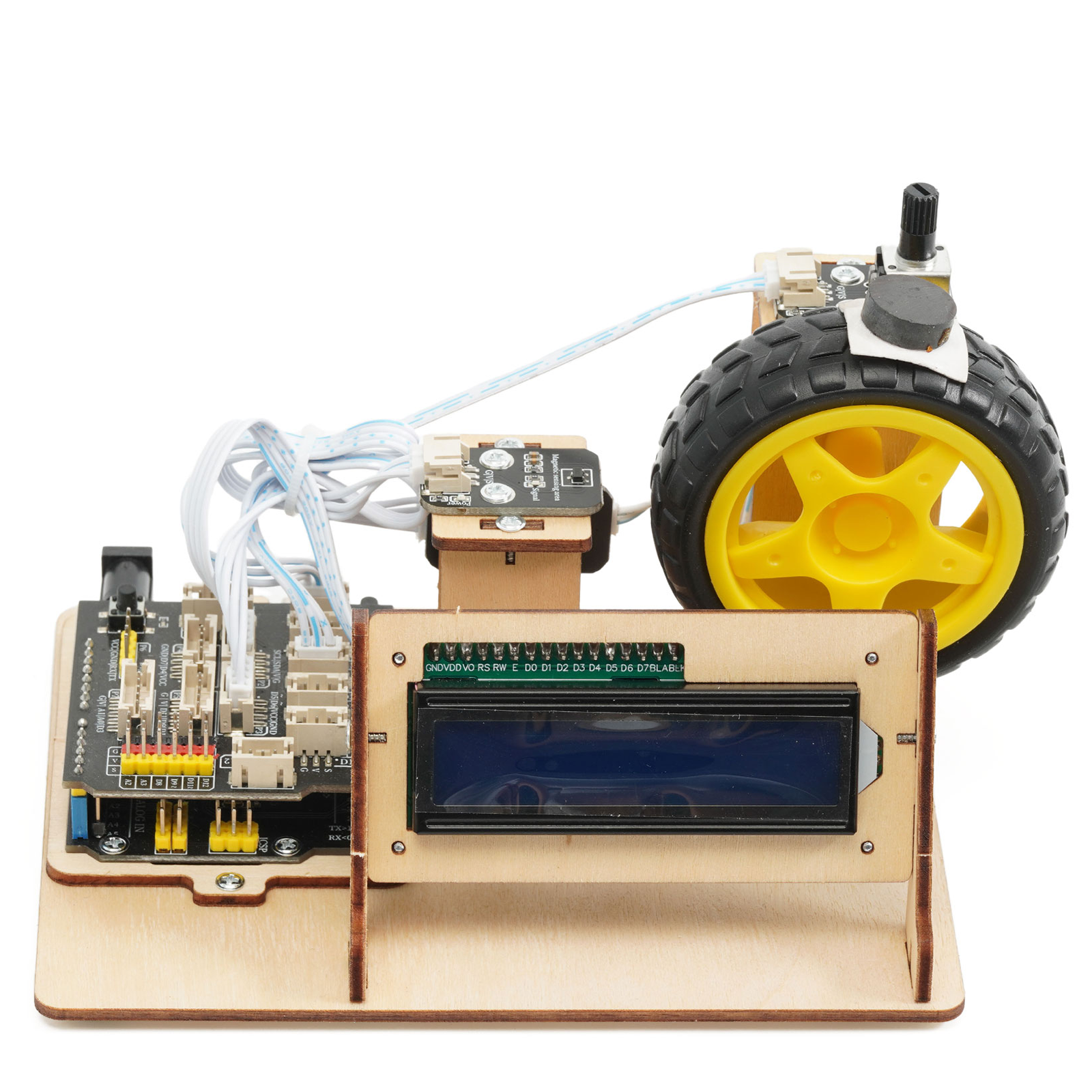

磁力测速仪是一款由霍尔磁性传感器 、 旋转电位器 、 LCD1602液晶显示屏、电机驱动模块等配件组合而成的智能套件。本款套件是通过霍尔磁性传感器和旋转电位器来测量车轮的旋转速度，并通过LCD1602液晶显示屏显示转速。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制磁力测速仪。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

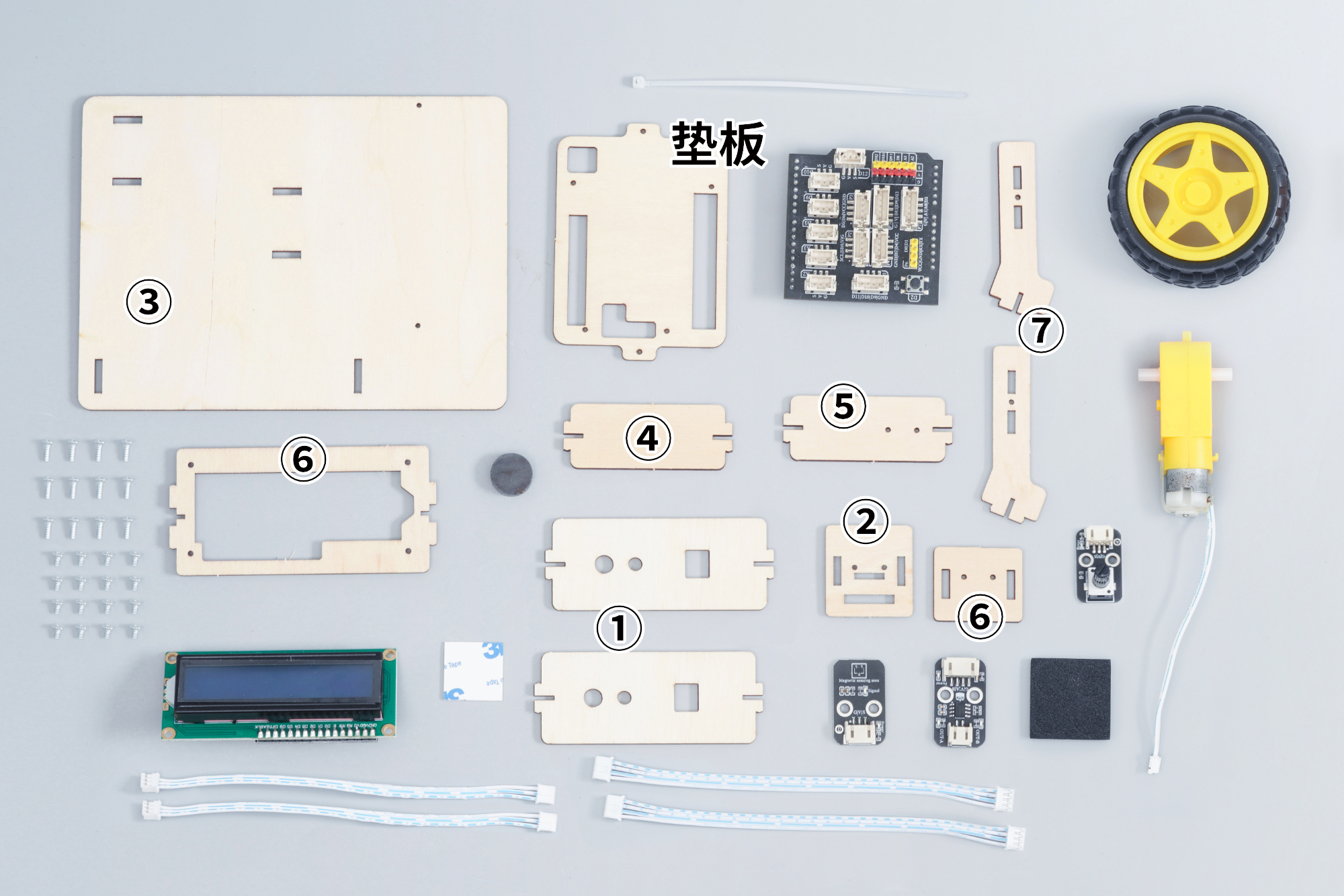

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

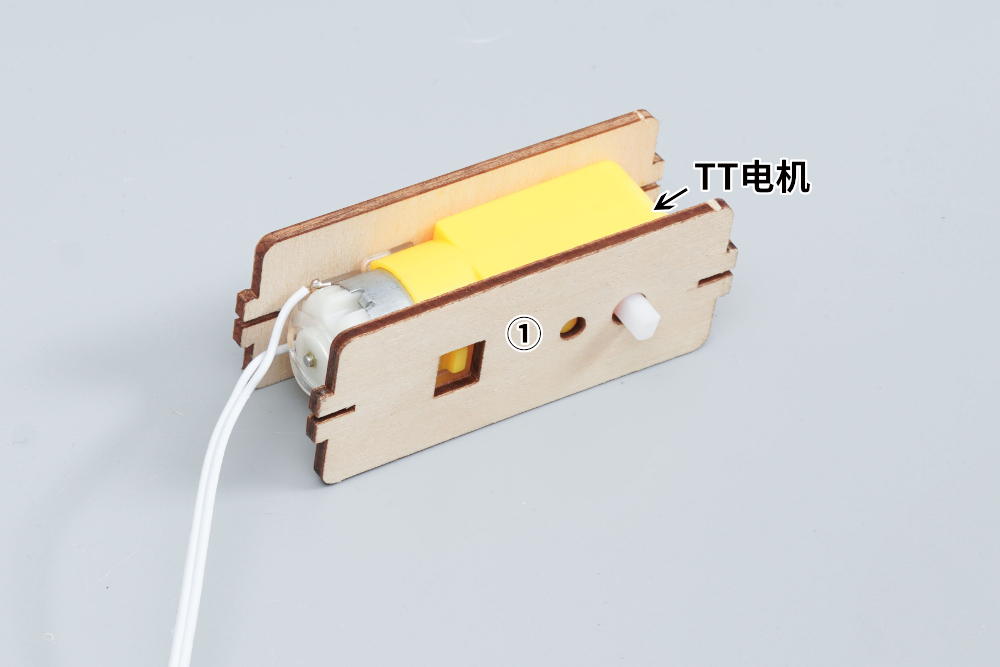

把两块①号板安装在TT电机上。
STEP：3
用7mm粗纹螺丝把②号板安装在两块①号板上。
STEP：4

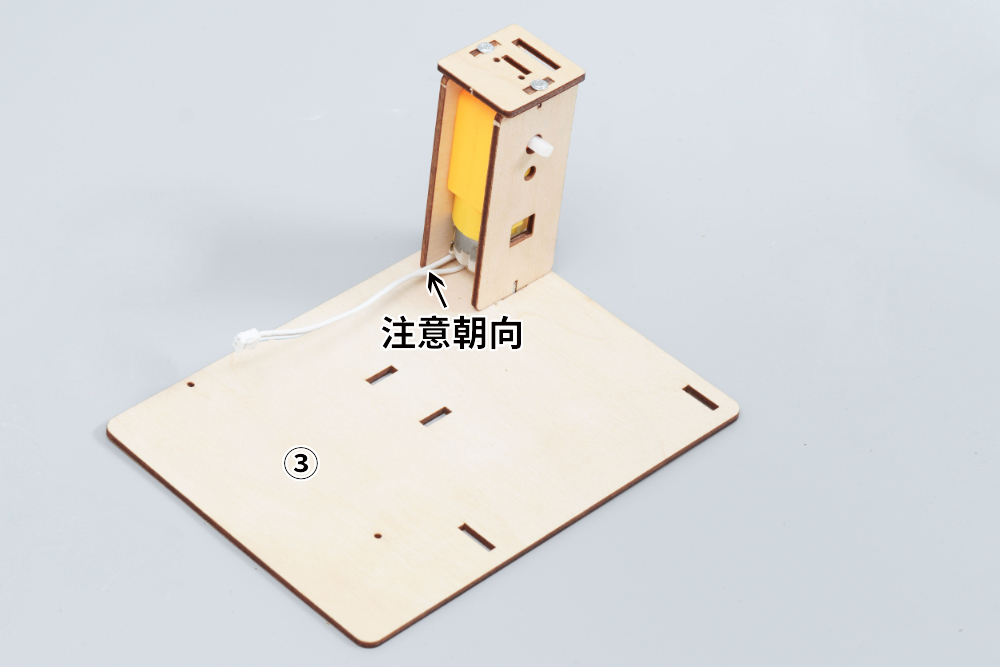

用7mm粗纹螺丝把两块①号板安装在③号板上。
STEP：5

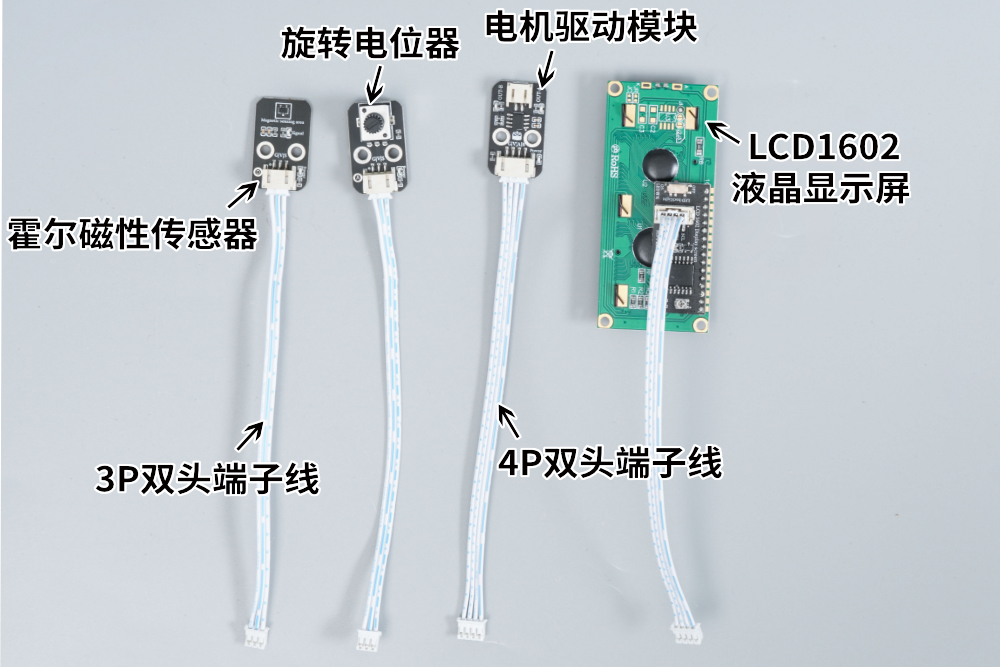

首先把两条3P双头端子线分别插入霍尔磁性传感器和旋转电位器，然后把两条4P双头端子线分别插入电机驱动模块和 LCD1602液晶显示屏。
STEP：6

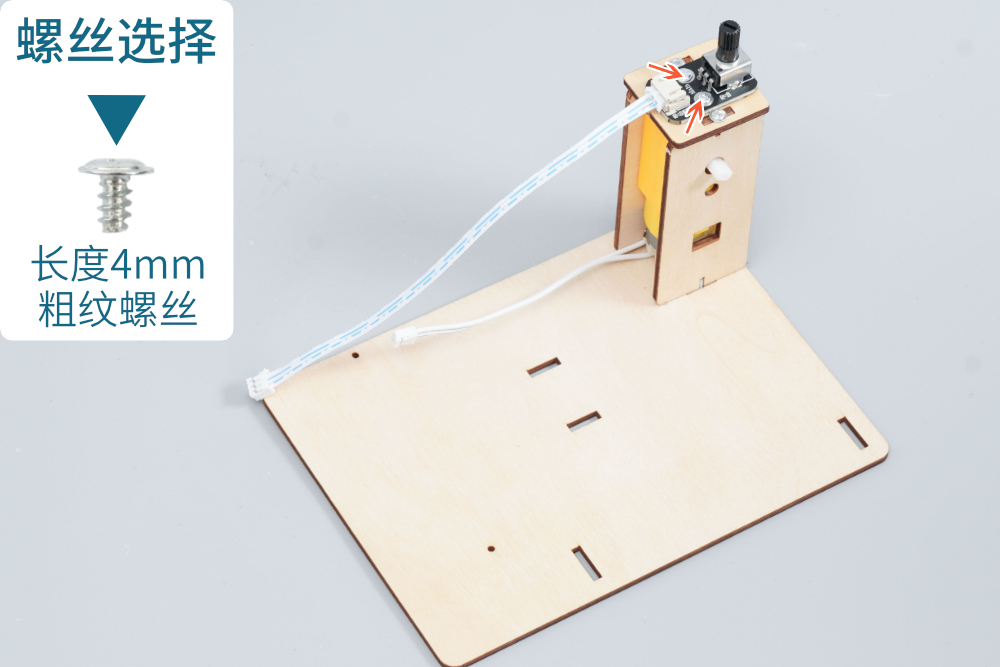

用4mm粗纹螺丝把旋转电位器安装在②号板上。
STEP：7

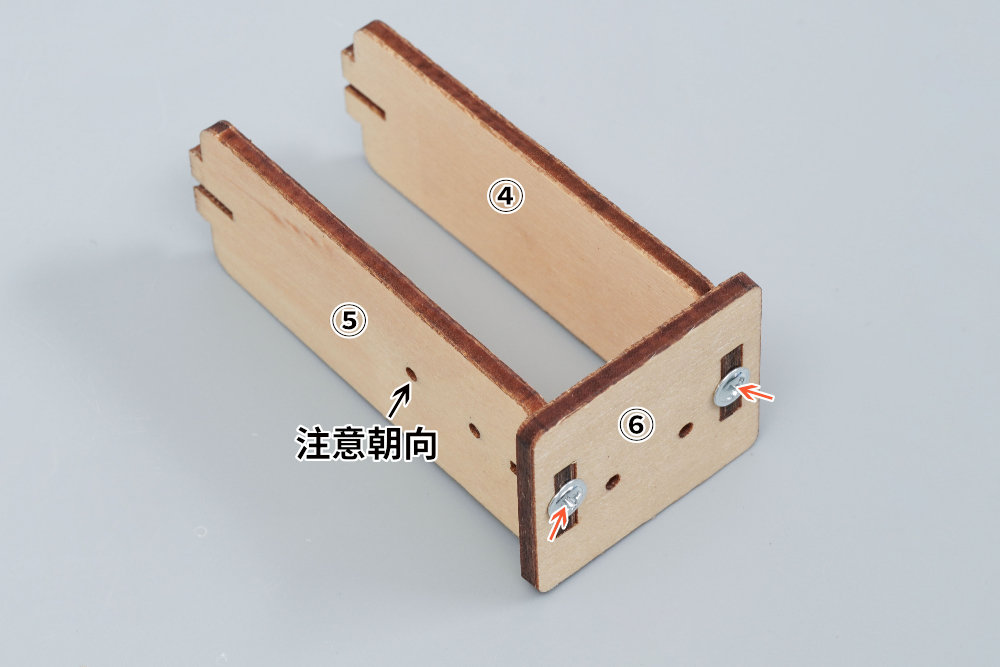

用7mm粗纹螺丝把④、⑤号板安装在⑥号板上。
STEP：8

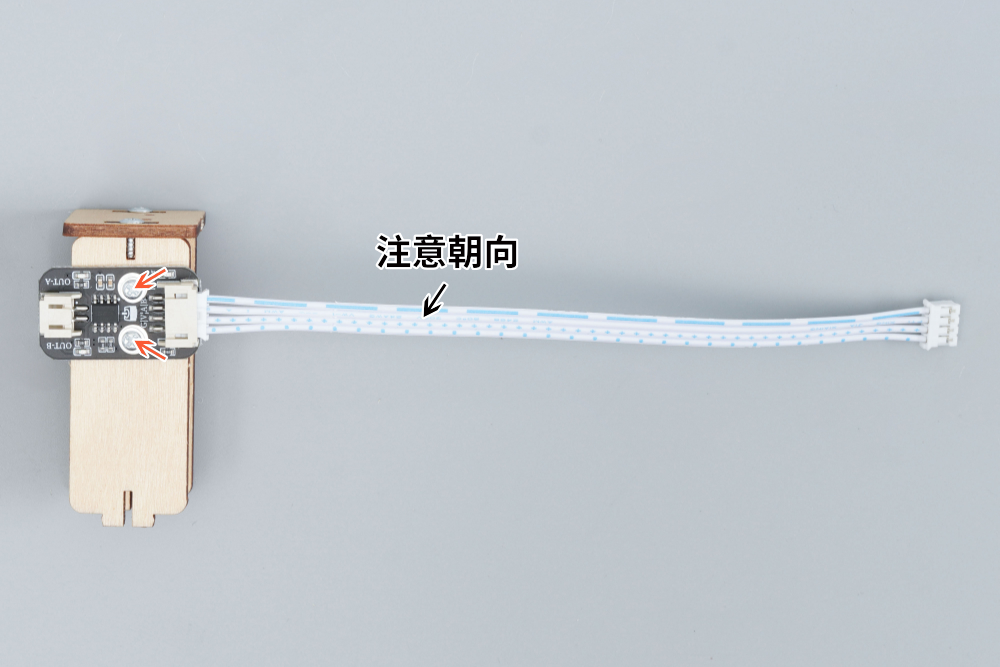

用4mm粗纹螺丝把电机驱动模块安装在⑤号板上。
STEP：9

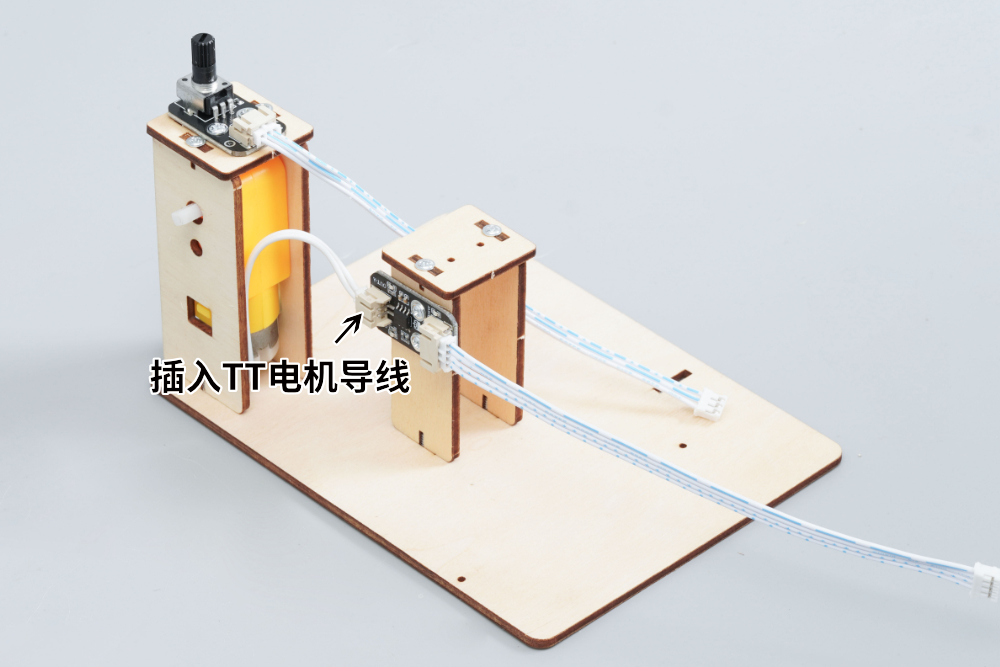

首先用7mm粗纹螺丝把④、⑤号板安装在③号板上，然后把TT电机导线插入电机驱动模块。
STEP：10

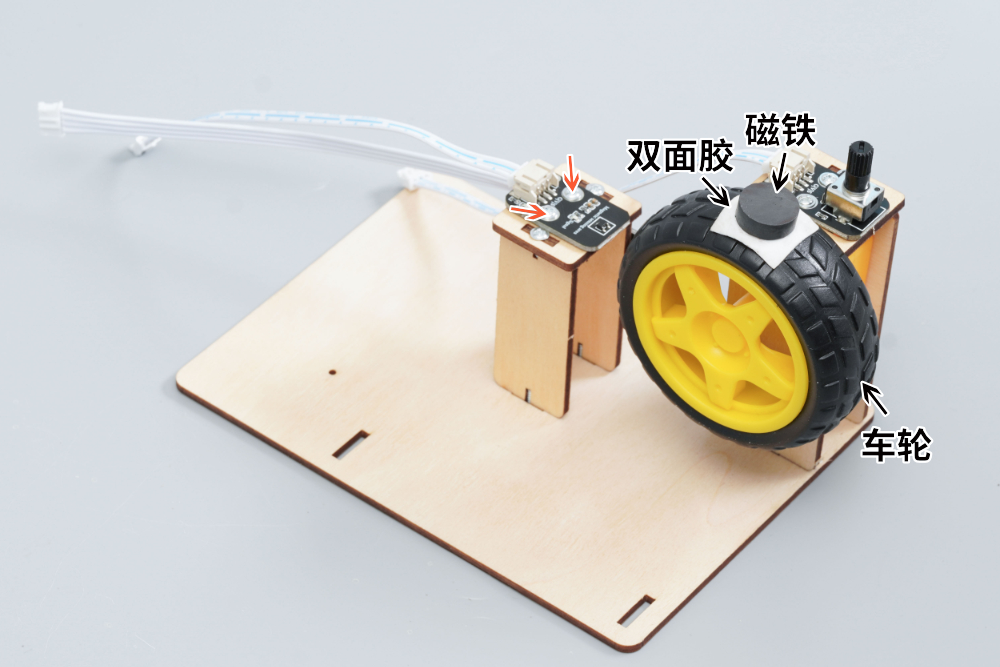

首先用4mm粗纹螺丝把霍尔磁性传感器安装在⑥号板上，然后把轮胎安装在电机轴上，最后用双面胶把磁铁粘在轮胎上。注意：把磁铁安装牢固。
STEP：11

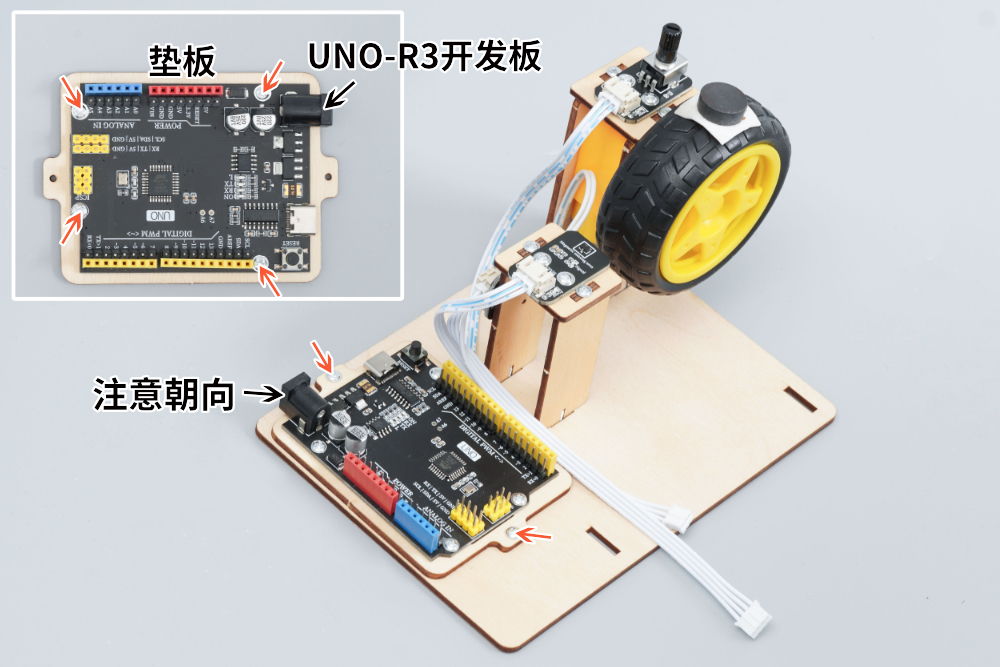

首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上，然后用4mm粗纹螺丝把垫板安装在③号板上。
STEP：12

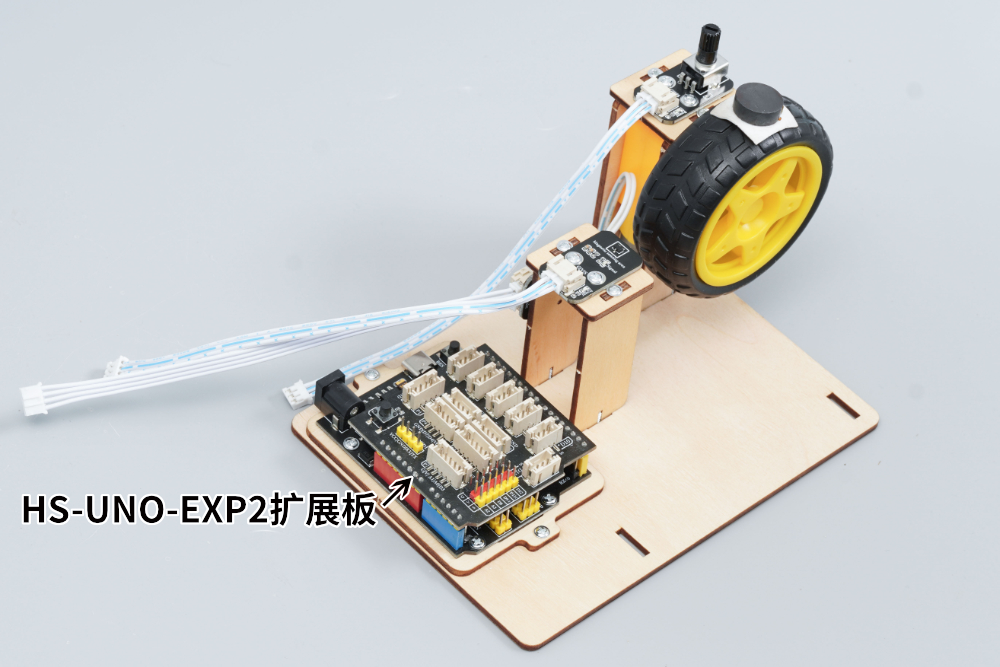

把HS-UNO-EXP2扩展板安装在UNO-R3开发板上。
STEP：13

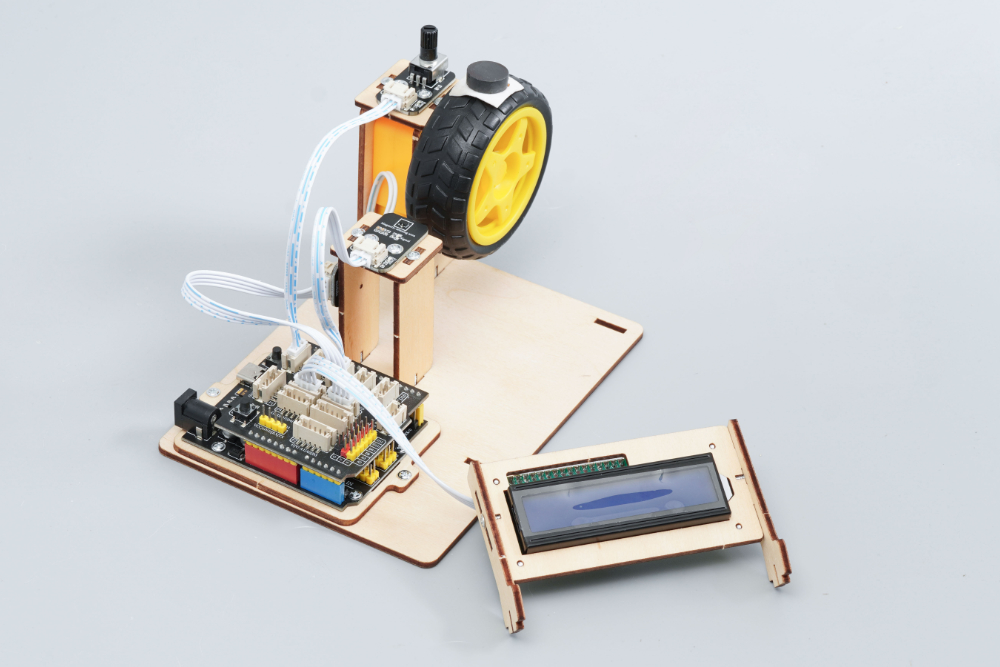

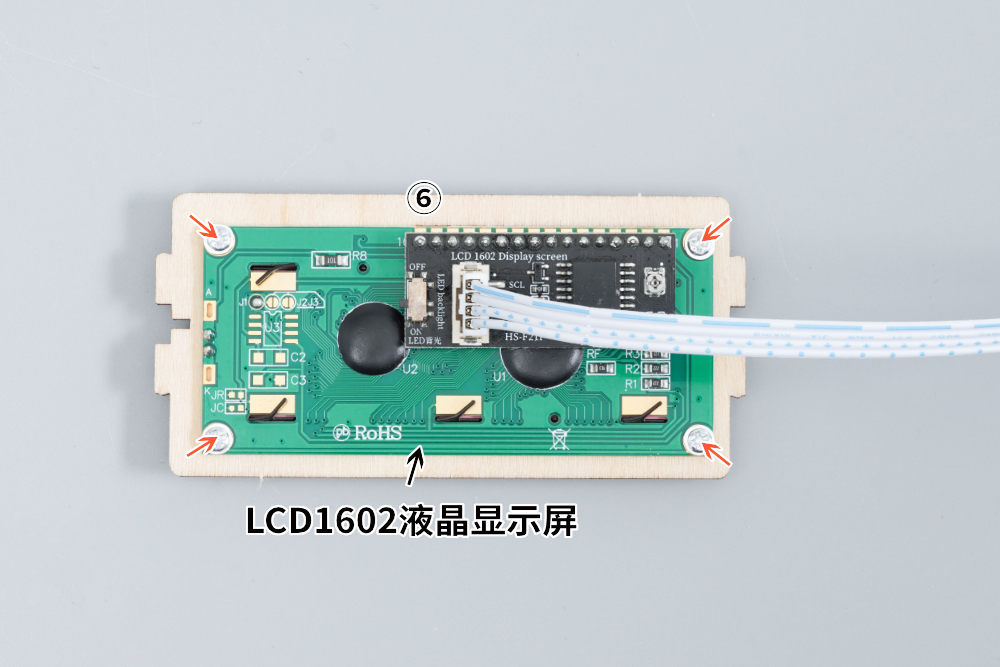

用4mm粗纹螺丝把LCD1602液晶显示屏安装在⑥号板上。
STEP：14

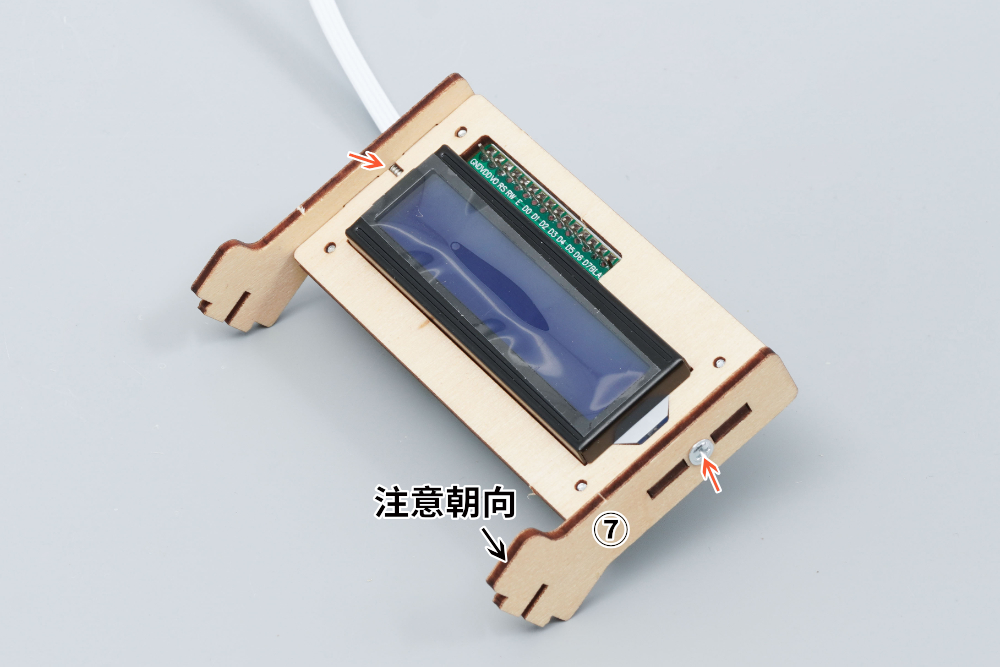

用7mm粗纹螺丝把两块⑦号板安装在⑥号板上。
STEP：15

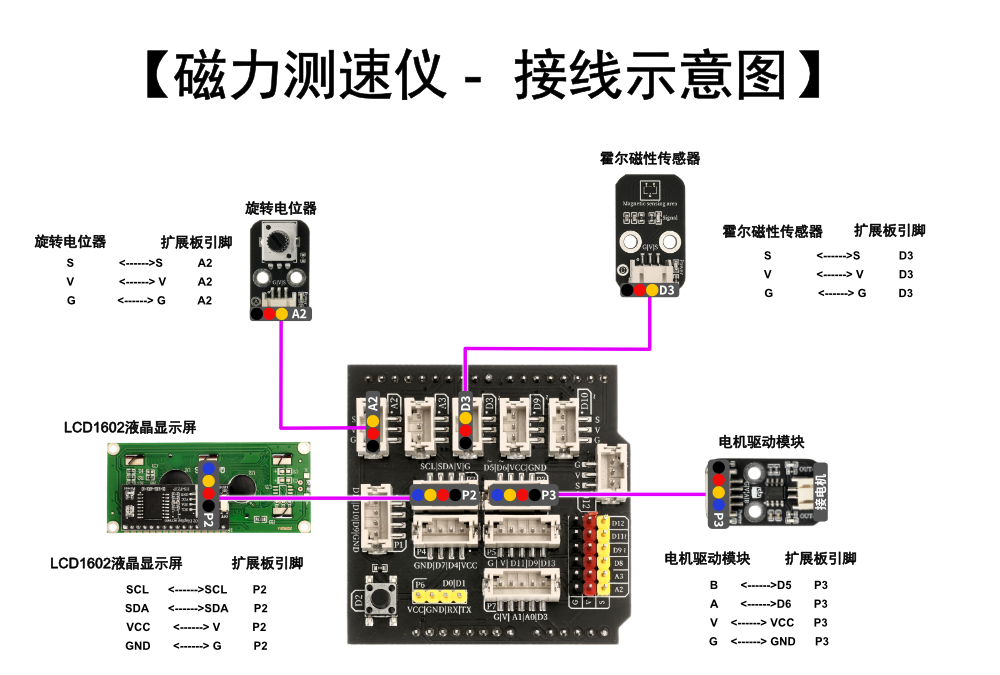

参考【磁力测速仪-接线示意图】把霍尔磁性传感器 、 旋转电位器 、 LCD1602液晶显示屏、电机驱动模块端子线的另一端插入HS-UNO-EXP2扩展板上。
STEP：16

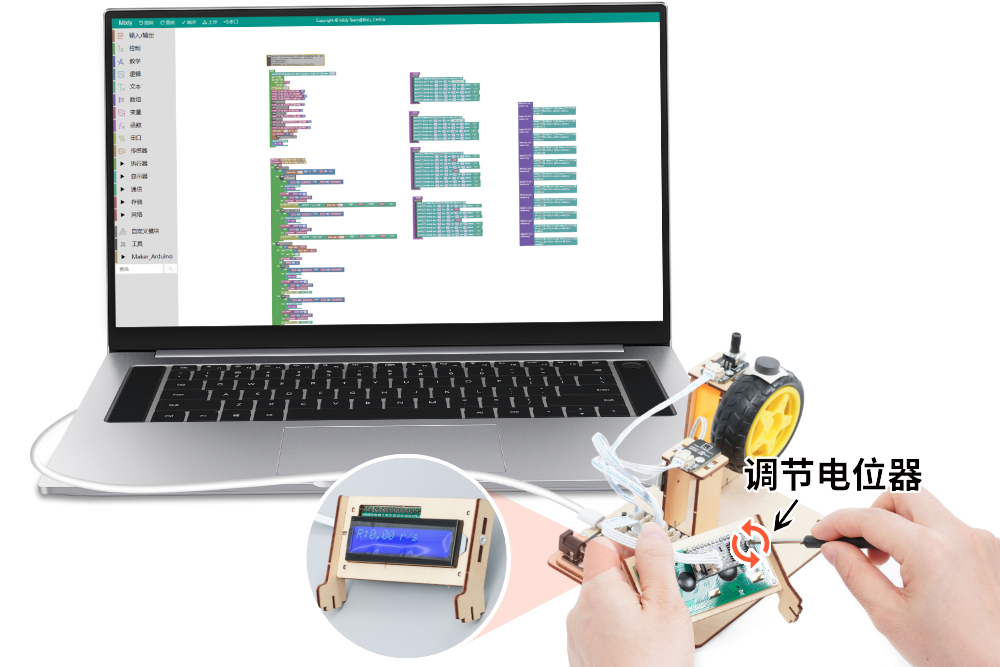

使用米思齐Mixly软件将该套件的示例程序：6.磁力测速仪上传至UNO-R3开发板。磁力测速仪可实现：通过霍尔磁性传感器和旋转电位器来测量车轮的旋转速度，并通过LCD1602液晶显示屏显示转速。本项目提供了5个示例程序，三个模块测试程序，两个综合程序，可以根据您的实际需求上传不同的示例程序。注意：如果LCD1602液晶显示屏不能正常显示程序中设定好的文字，需要调节LCD1602液晶显示屏背后的电位器，如果LCD1602液晶显示屏能正常显示程序中设定好的文字，则不需要调节电位器。注意:使用螺丝刀旋转传感器背面的电位器时，不要随意转该旋钮，不宜大幅度转动，力度尽可能的轻！旋转过大或者推力过大有可能导致电位器的损坏及无法校准，从而使模块无法正常使用。
注意：磁力测速仪如果需要脱机工作，请自备或者购买DC头电池盒及14500尖头锂电池。（DC口输入电压：6V-12V电源）
STEP：17

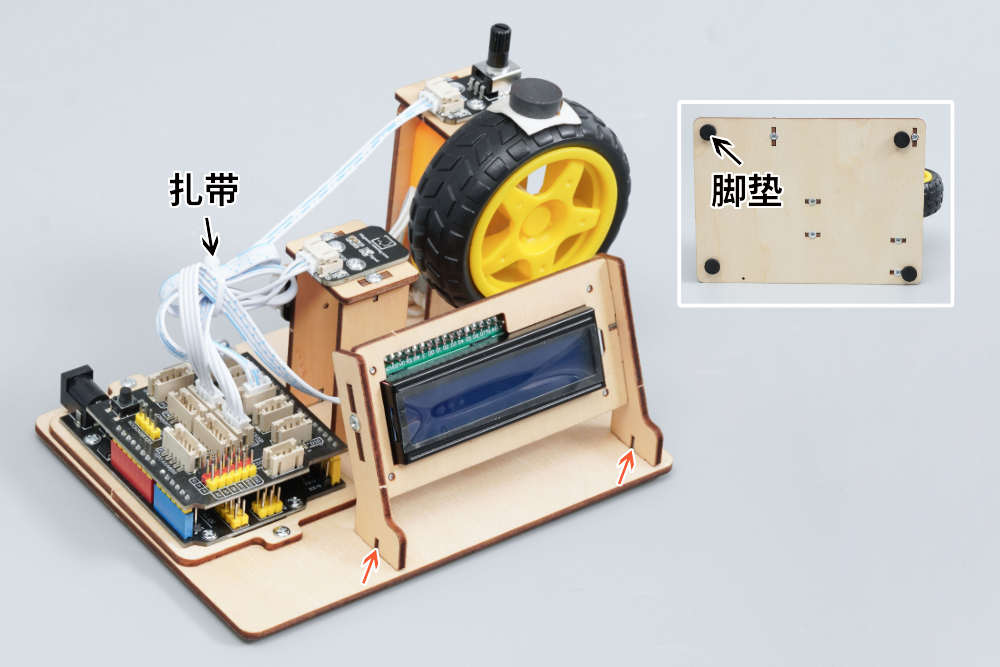

首先用7mm粗纹螺丝把两块⑦号板安装在③号板上，然后在③号板底部四个角贴上脚垫，最后用扎带把导线扎好，剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
