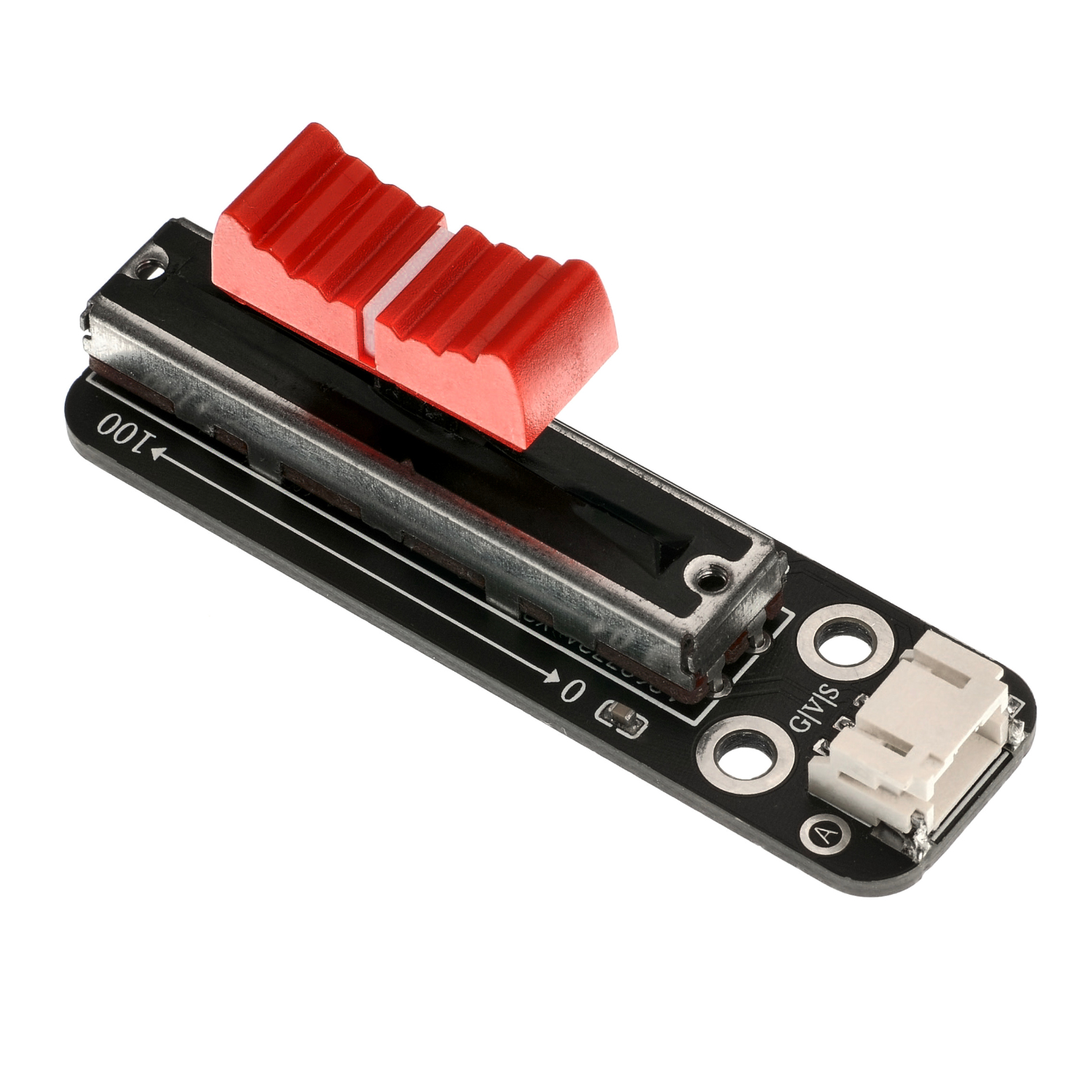

HS-S25P 滑动电位器
1、介绍 点这里回到目录
滑动电位器握持三个端子，通过改变滑动器的位置来改变可变端子与一端之间的电阻，该款阻值为：10K。滑动电位器通常具有较大的功率(和尺寸) ，可以直接用作负载或串联在电路中的负载进行限流。该电位器具有较小的功率和尺寸，一般用于信号电路中的电压采样。该款传感器是基于直滑电位器的位置的传感器，采用优质滑动电器，性能稳定可靠。滑动电位器能够与Arduino等单片机结合实现与位置变化相关的互动作品。如音量调节和画面质量的各种控制；煤油取暖炉，电热地毯的各种控制；汽车室内的坐席加热、调光器、乱水器等各种控制；音箱或住宅设备的各种控制等等，用途非常的广泛。

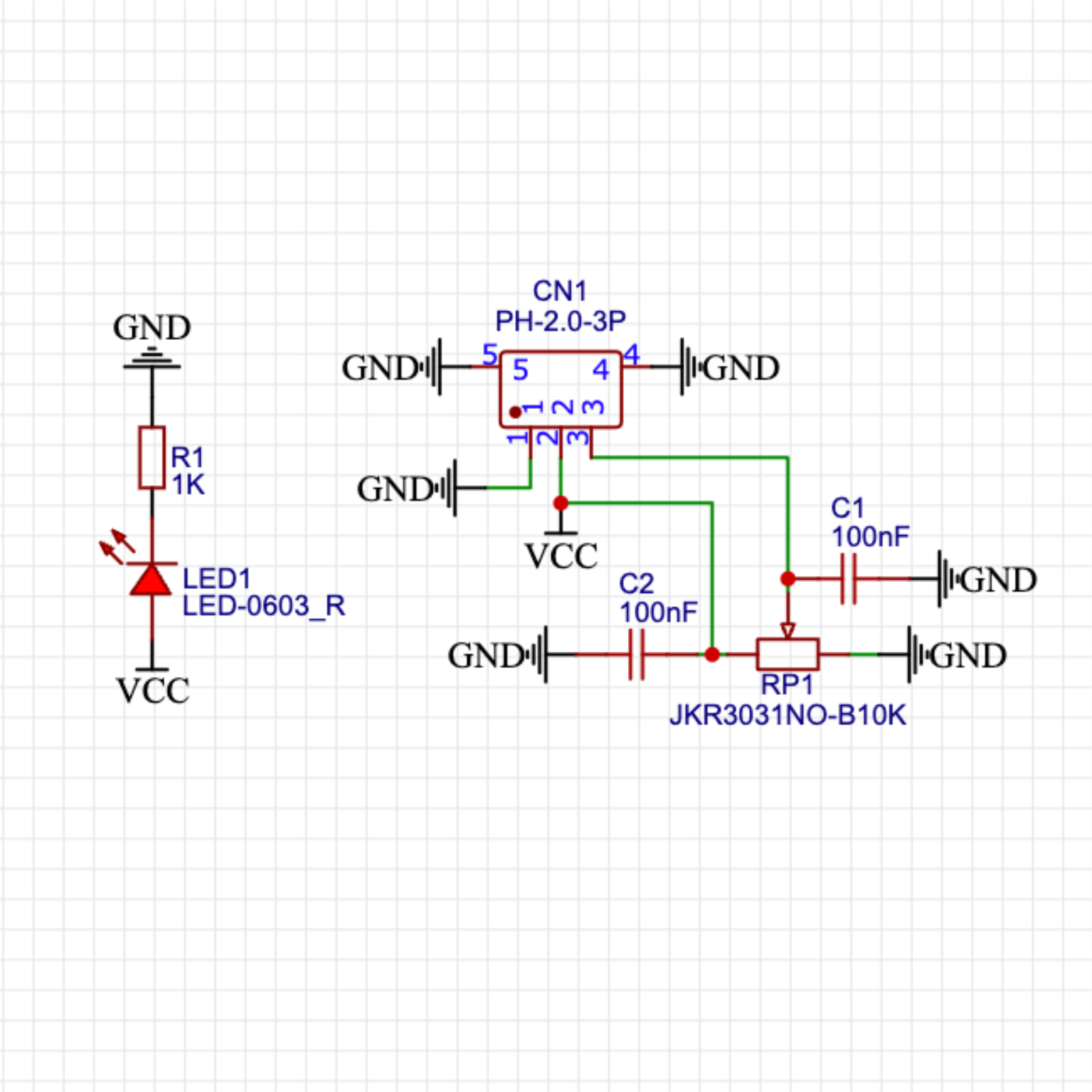

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

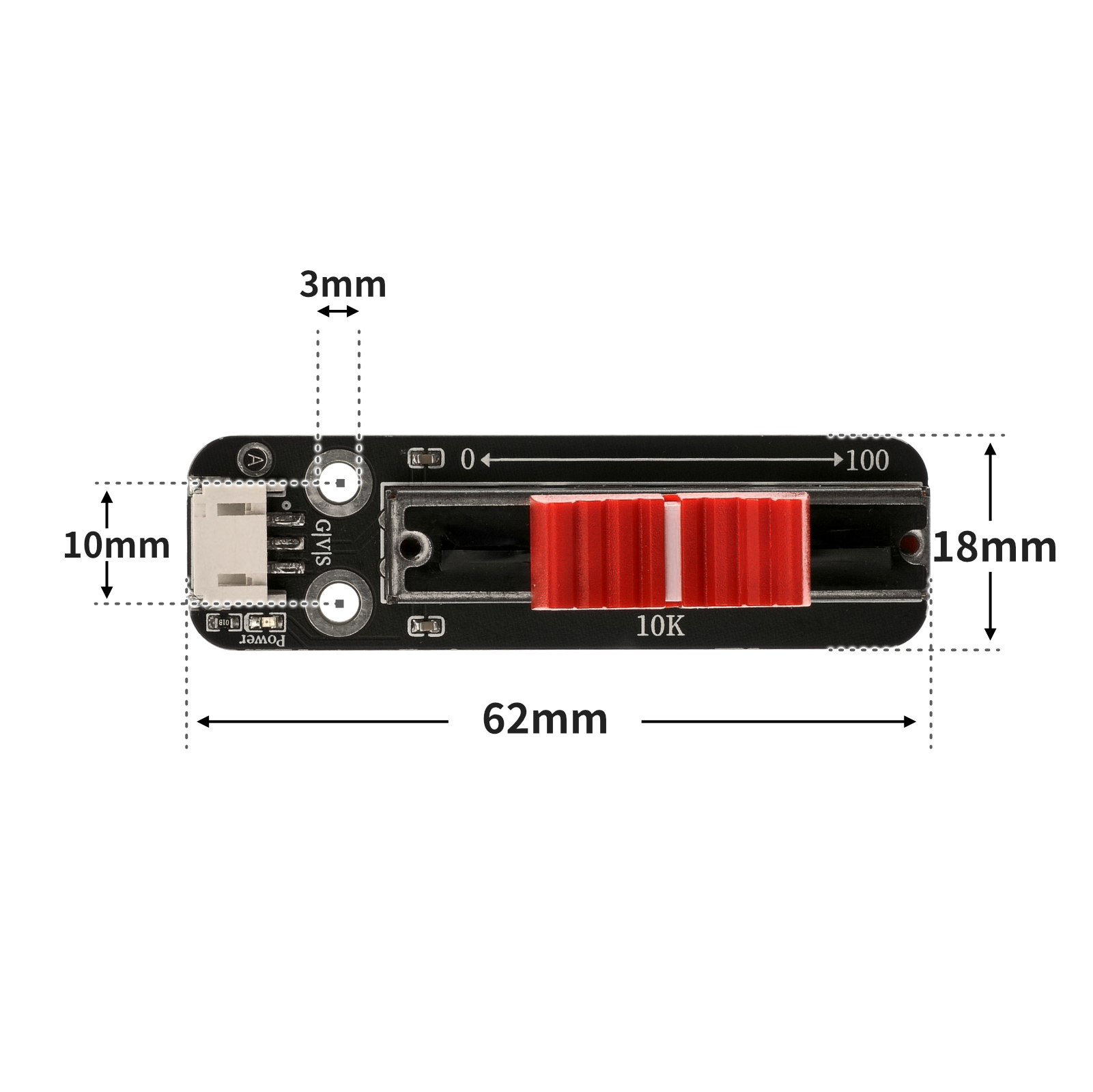

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
volatile int sensorValue;
void setup(){
Serial.begin(9600);
sensorValue = 0;
pinMode(A0, INPUT);
}
void loop(){
//滑动电位器接A0；
sensorValue = analogRead(A0);
Serial.print("SensorValue is:");
Serial.println(sensorValue);
delay(100);
}

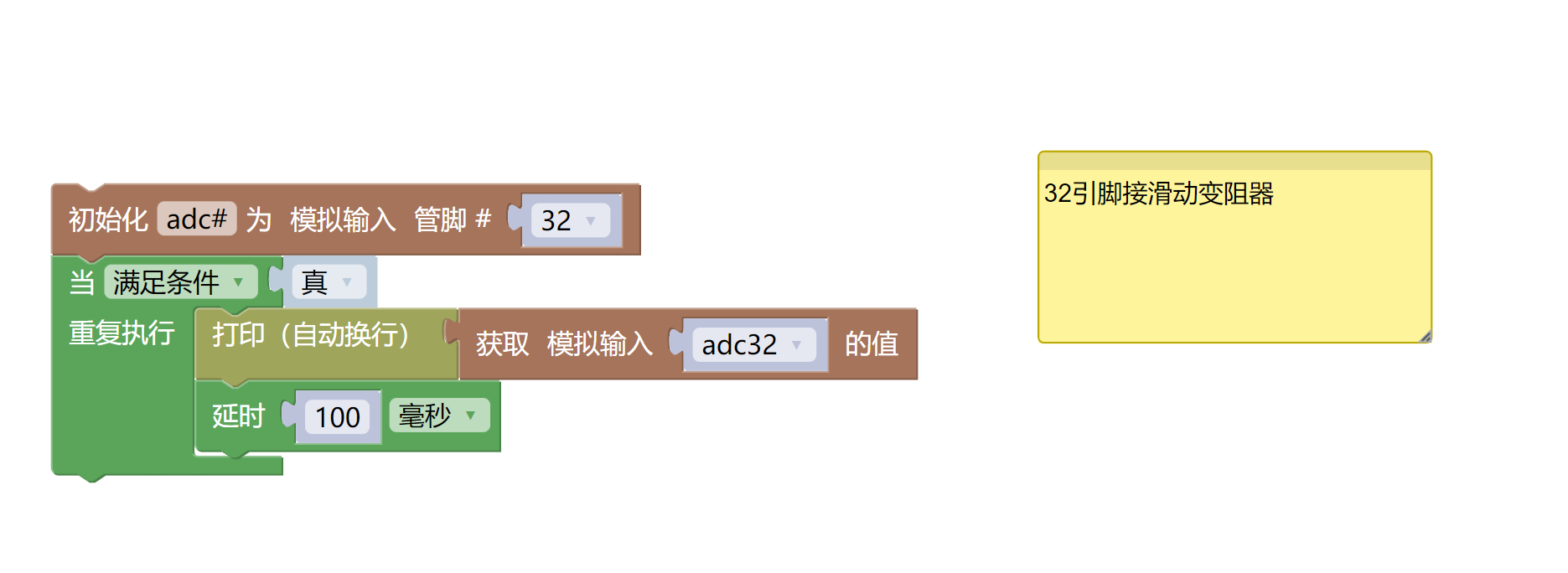

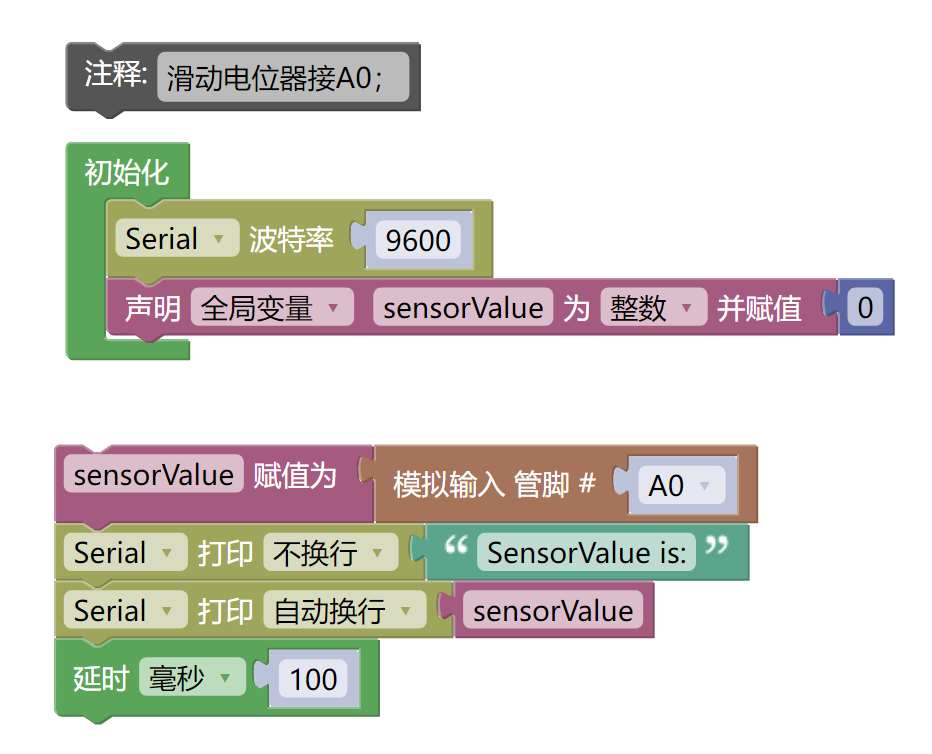

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 P 扩展板 *1
- USB type-c 数据线 *1
- 旋转编码器模块（HS-S25P）*1
- PH2.0 3P双头端子线 *1

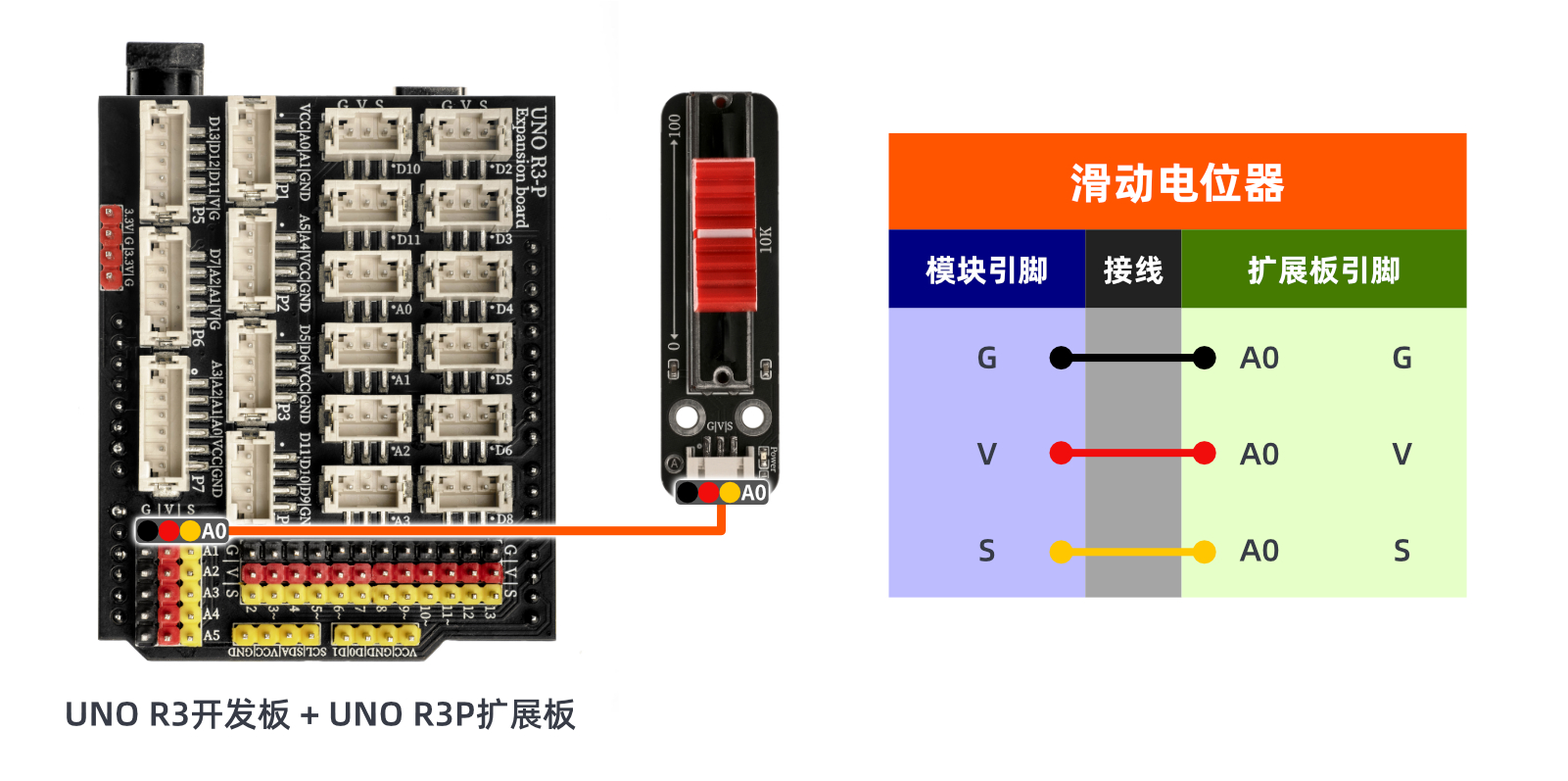

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

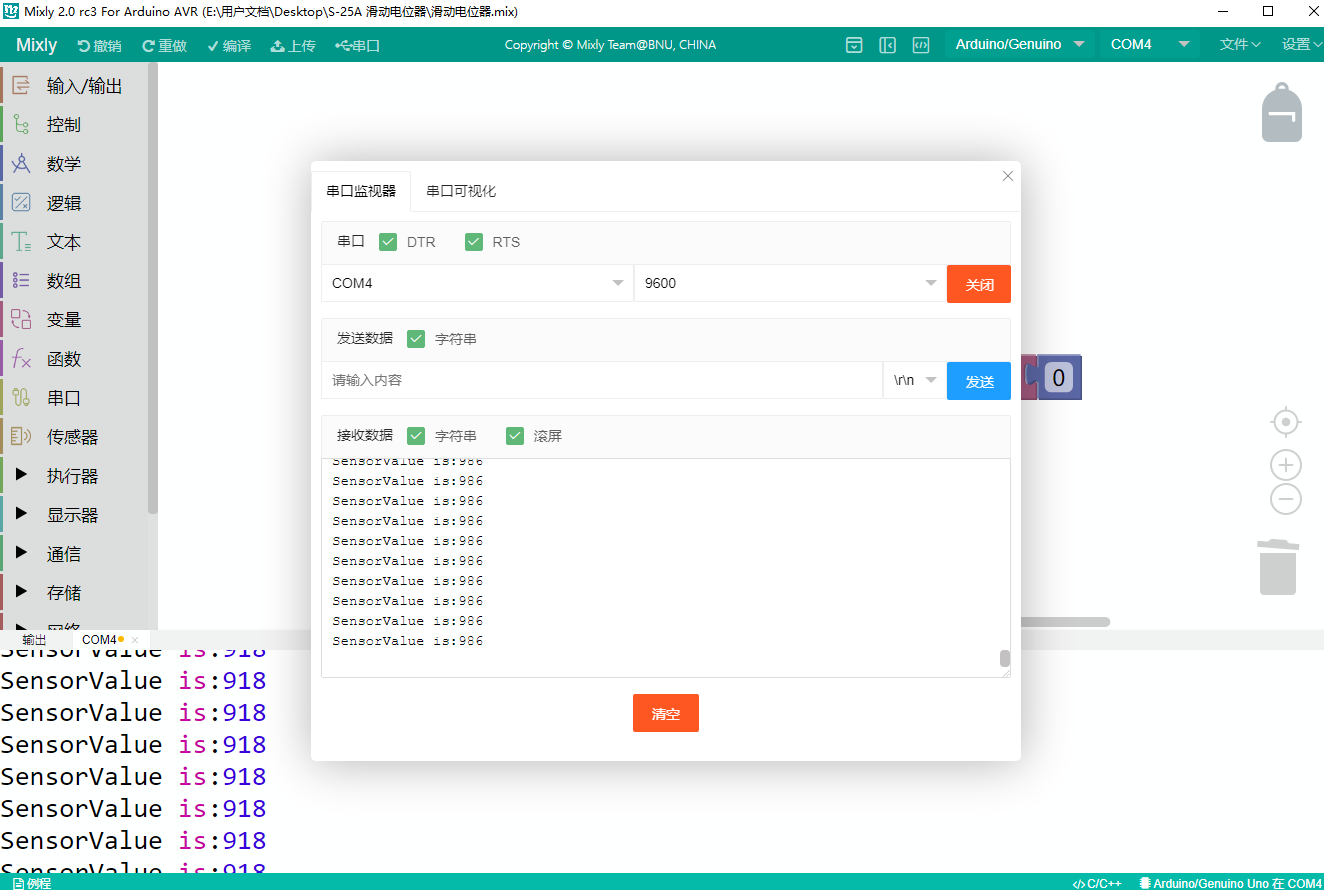

9、测试结论 点这里回到目录
通过滑动变阻器的滑轮，即可看到监视窗口输出的模拟值数值发生改变。
