HS-E03创意灯光说明书
产品简介：
创意灯光是一款由LED灯、旋转电位器、环境亮度传感器等配件组合而成的智能套件。
本款套件可实现：
1.LED闪烁：使用一个LED连接到Arduino的数字引脚上，通过编程让LED以固定的时间间隔闪烁。你可以使用delay函数控制LED的亮灭。
2.PWM亮度灯：使用PWM（脉宽调制）技术控制LED的亮度。将一个LED连接到Arduino的PWM引脚上，通过调整PWM的占空比来改变LED的亮度。
3.光控灯：使用光线传感器检测环境的光照强度，然后根据光照强度控制LED灯的亮度。通过读取光线传感器的模拟值，编程控制LED灯的亮度。
4.电位器多控灯：使用电位器（可变电阻器）来控制LED的亮度。将电位器连接到Arduino的模拟引脚上，读取电位器的模拟值，并将该值映射到LED的亮度范围。
4.流水灯：将多个LED连接到Arduino的不同数字引脚上，通过编程让LED以一定的顺序依次亮起和熄灭，形成流水灯的效果。
5.呼吸灯：通过编程使用PWM技术，让LED的亮度在一定的时间间隔内逐渐变亮和变暗，模拟呼吸的效果。
6.依次呼吸灯：类似于呼吸灯，但是使用多个LED，并让它们按照顺序依次呼吸，营造渐变的效果。
7.开关灯：使用一个按键模块来控制LED的开关。当按键被按下时，LED亮起；当按键再次被按下时，LED熄灭。
8.按键计数控灯：使用按键模块和计数功能，实现每次按下按键后，LED的亮度按照按键的次数进行调节。可以通过按下按键来增加计数值，然后将计数值映射到LED的亮度范围。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制LED灯。
准备工具及组装注意事项：
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条、小剪刀一把，产品需要脱机工作请自备或者购买DC头6V-12V电源及其电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

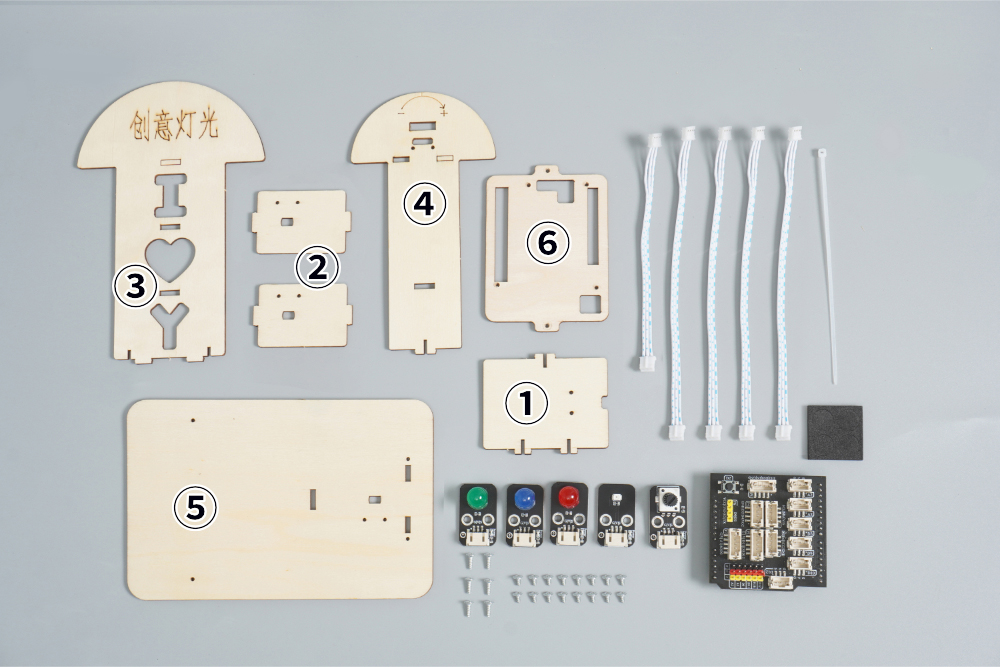

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。
STEP：2

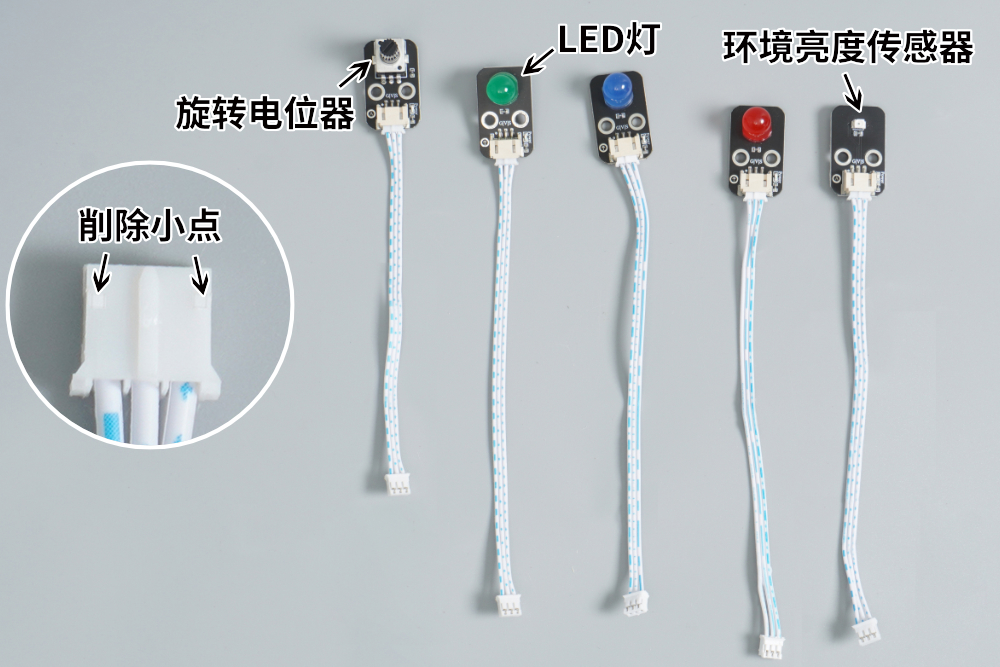

首先用小剪刀削端子头凸起部分，然后把10cm的3P双头端子线插入（HS-S28P）旋转电位器，15cm的3P双头端子线分别插入（HS-S20P）环境亮度传感器，(HS-F08P)LED灯。注意：用小剪刀削端子头凸起部分，可以使端子线松一些，不会过紧。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：3

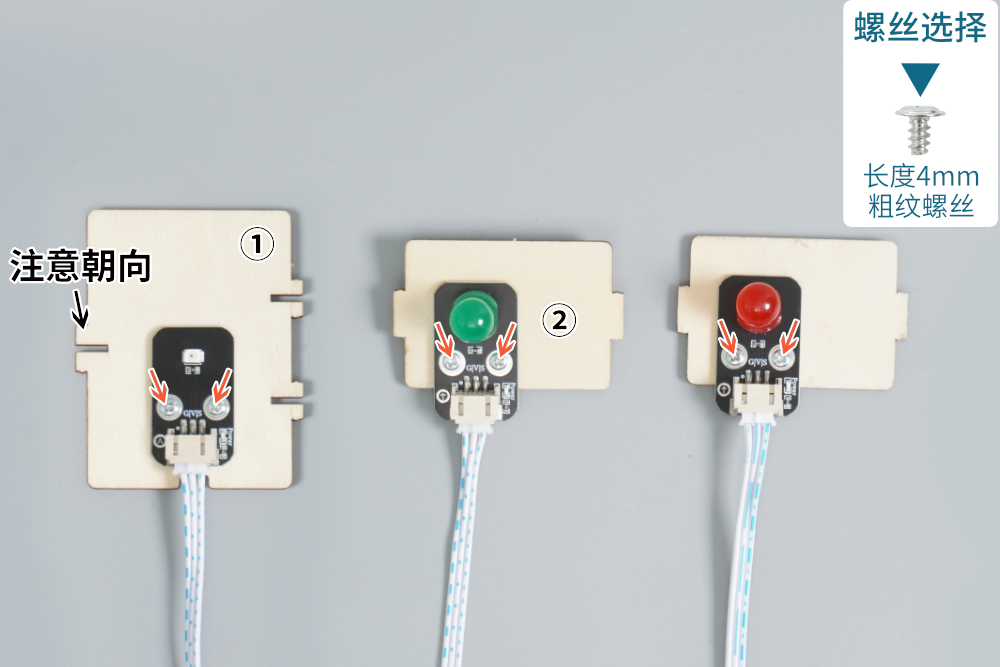

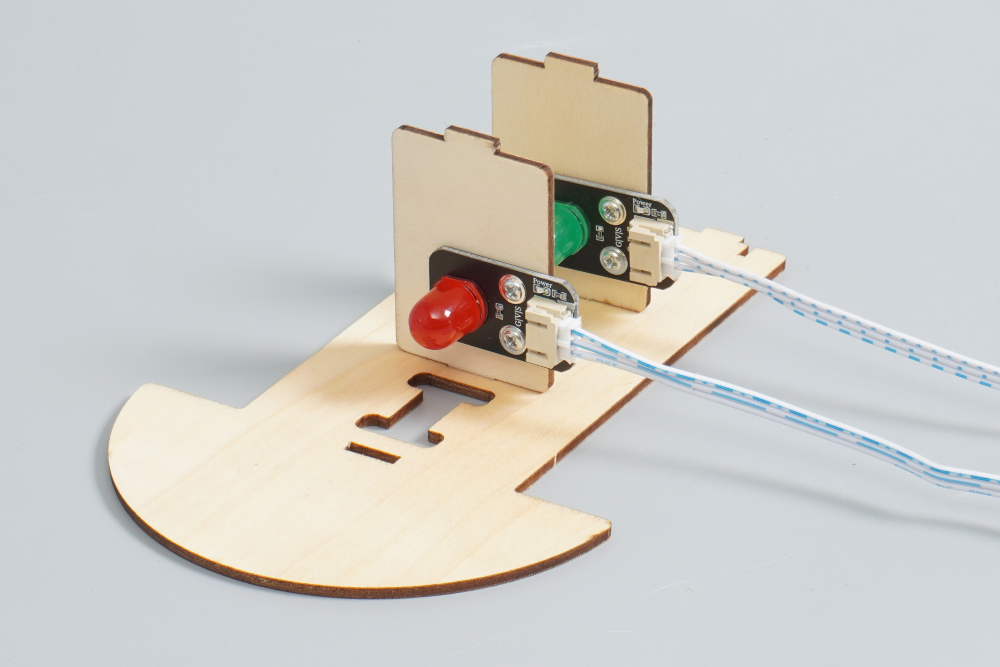

首先用4mm粗纹螺丝把环境亮度传感器安装在①号板上，然后用4mm粗纹螺丝把绿色LED灯和红色LED灯安装在两块②号板上。
STEP：4

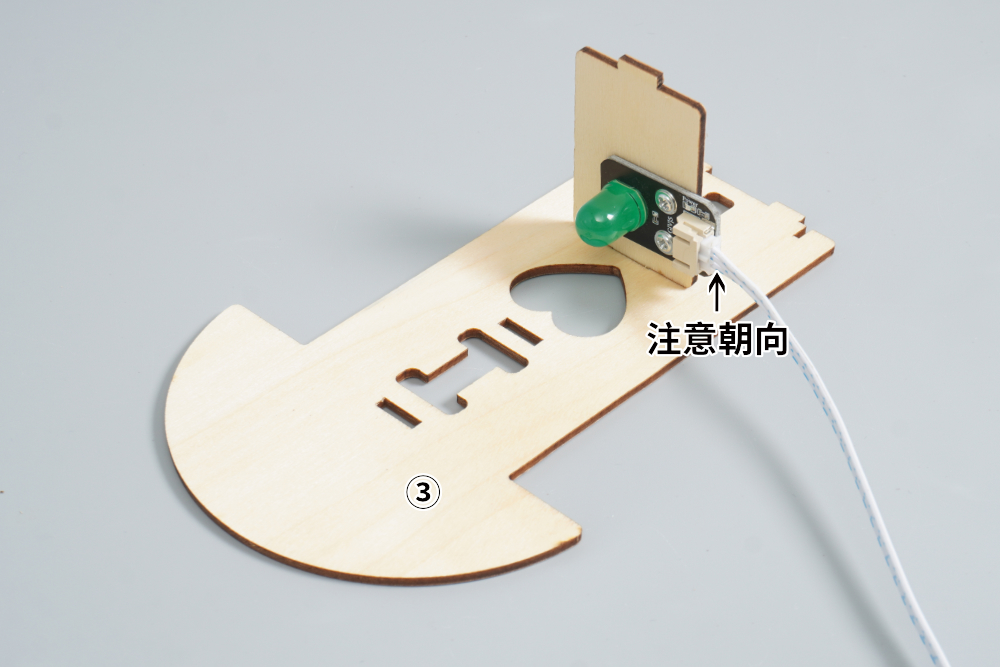

把②号板安装在③号板背面。
STEP：5
把另一块②号板安装在③号板上。
STEP：6

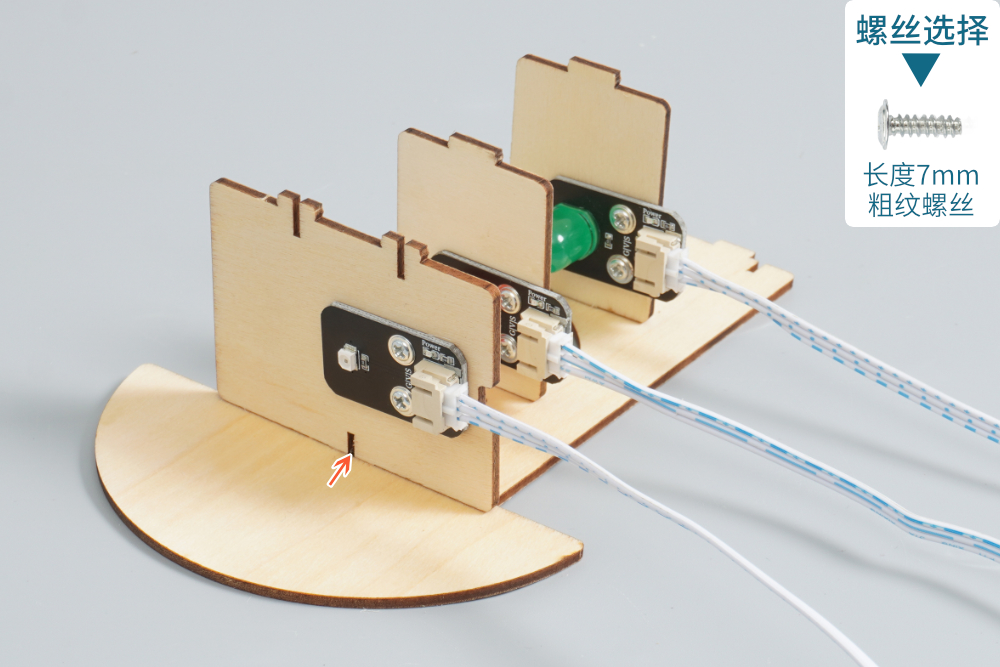

用7mm粗纹螺丝把①号板安装在③号板上。

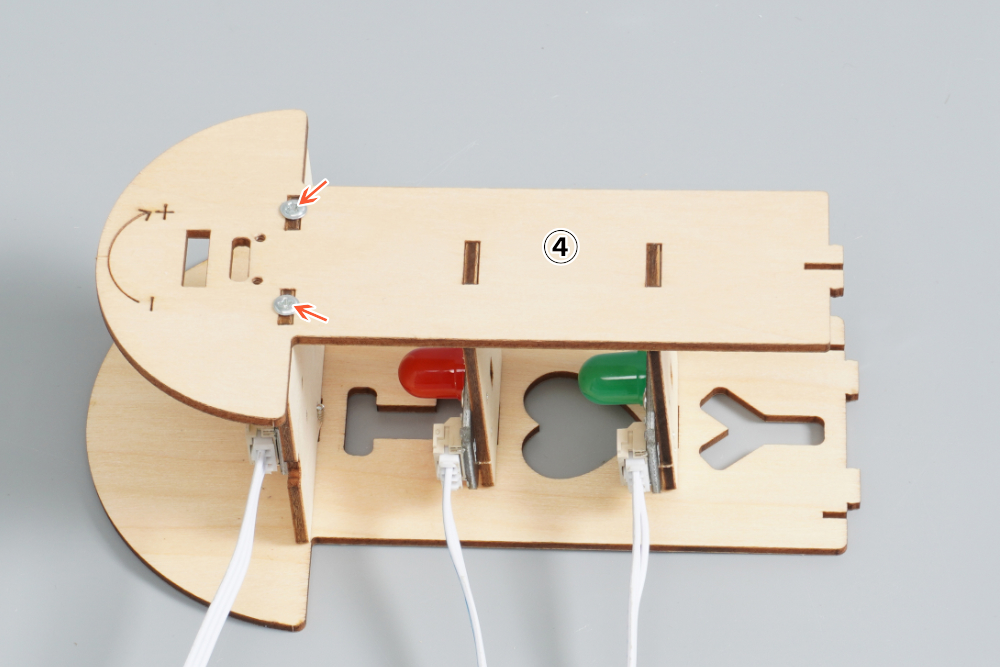

STEP：7
用7mm粗纹螺丝把④安装在①、②号板上。
STEP：8
用4mm粗纹螺丝把旋转电位器安装在④号板上。

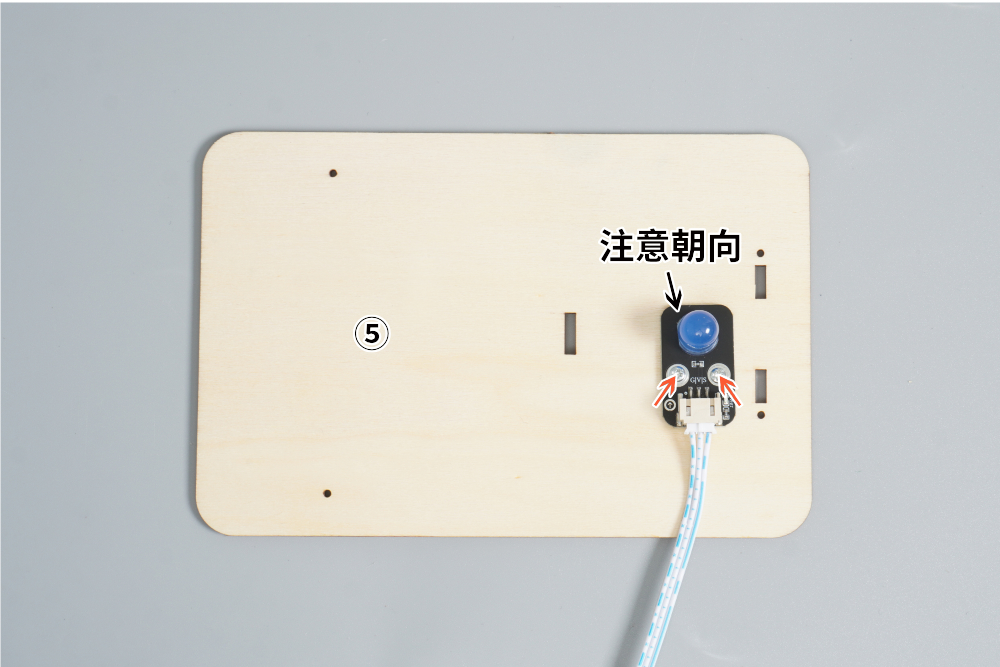

STEP：9
用4mm粗纹螺丝把LED灯安装在⑤号板上。
STEP：10

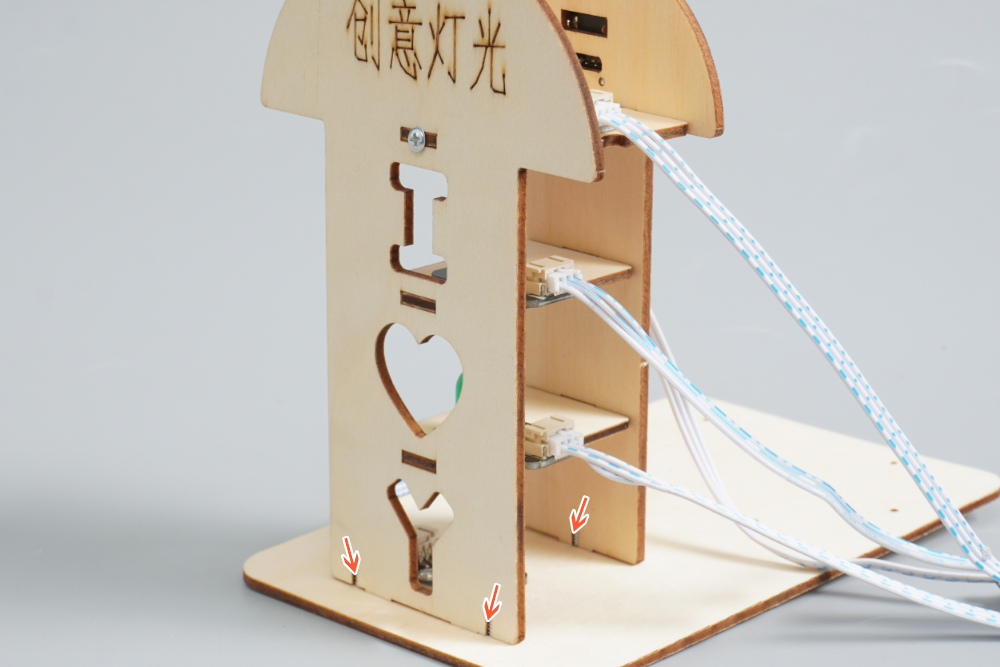

用7mm粗纹螺丝把③、④安装在⑤号板上。

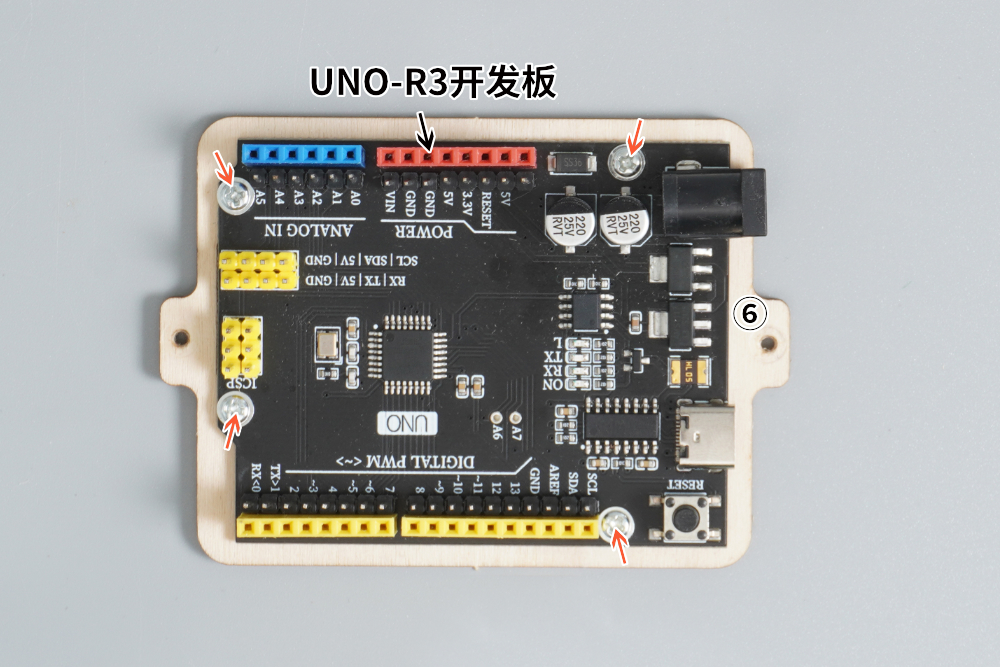

STEP：11
用4mm粗纹螺丝把UNO-R3开发板安装在⑥号板上。

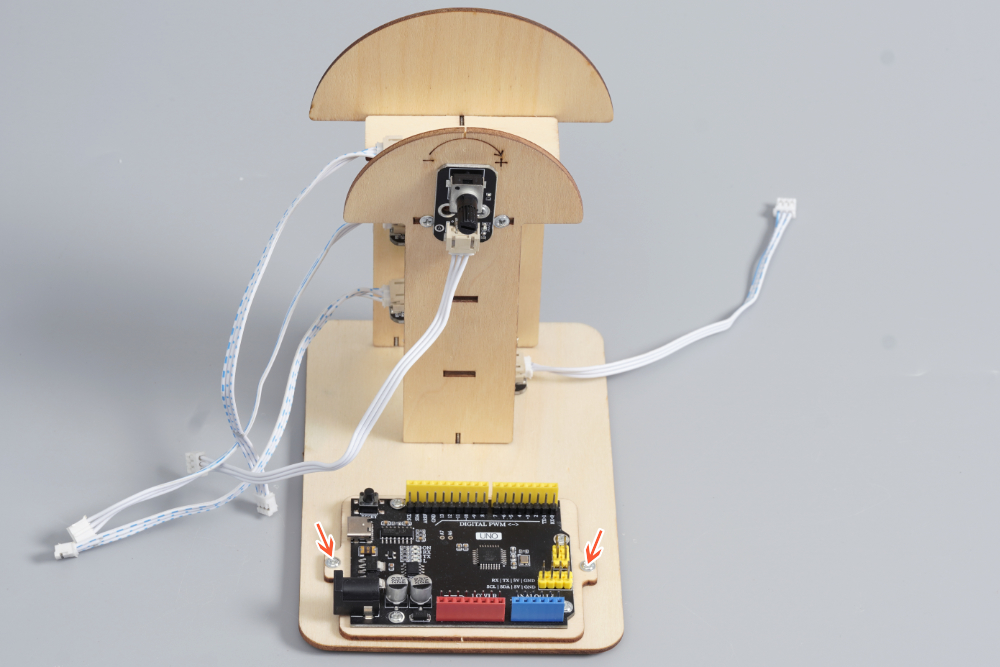

STEP：12
用4mm粗纹螺丝把⑥号板安装在⑤号板上。

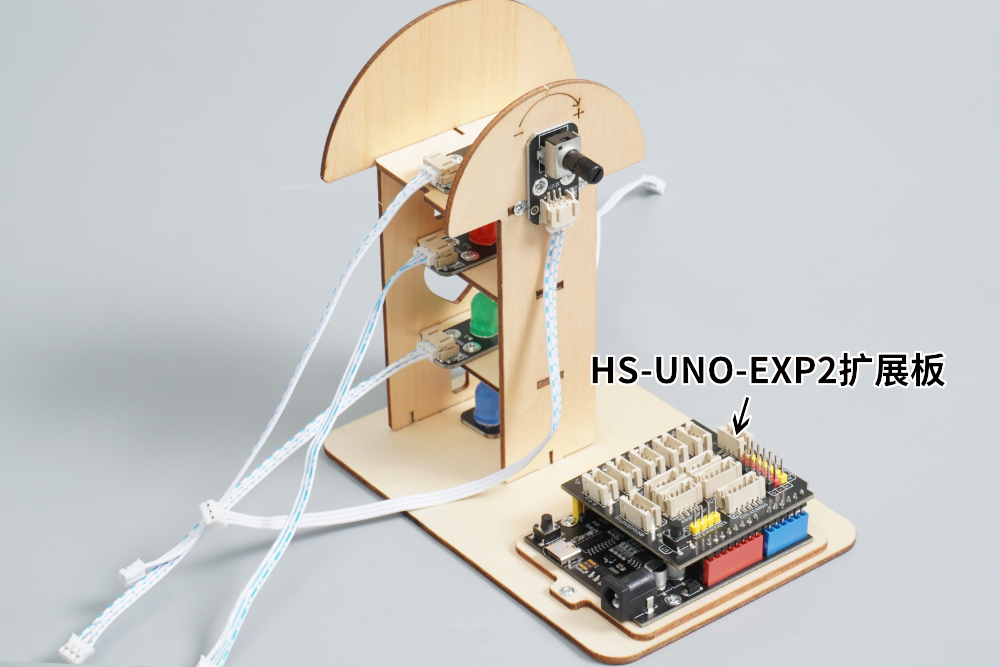

STEP：13
把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：14

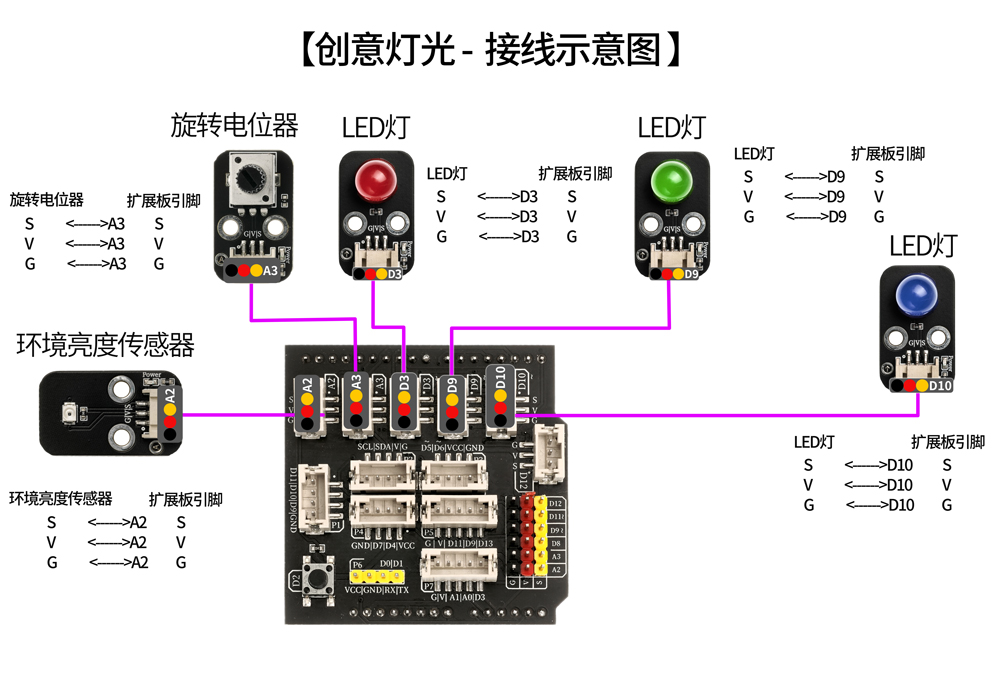

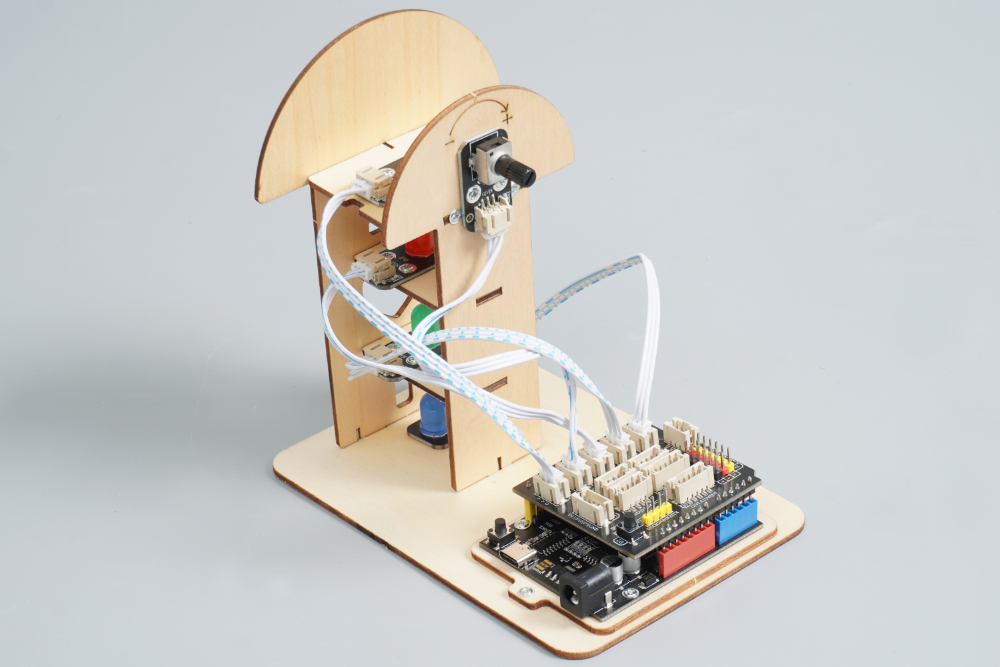

参照【电路接线图】把旋转电位器插入UNO-R3开发板上的A3，环境亮度传感器插入A2，三个led灯分别插入D3，D9，D10接口上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：15

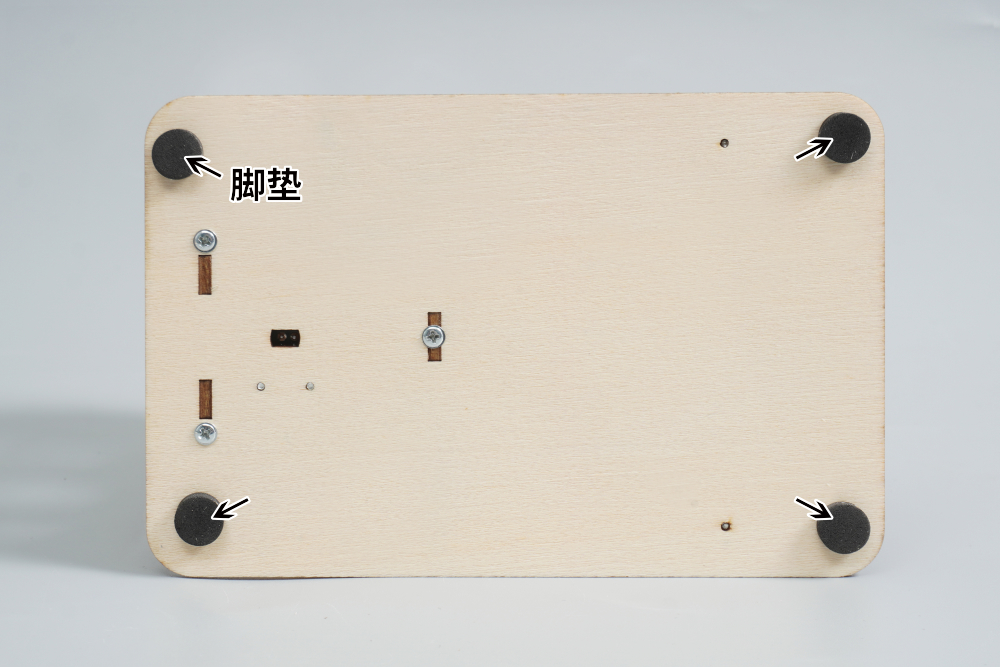

在⑤号板底部四个角贴上脚垫。

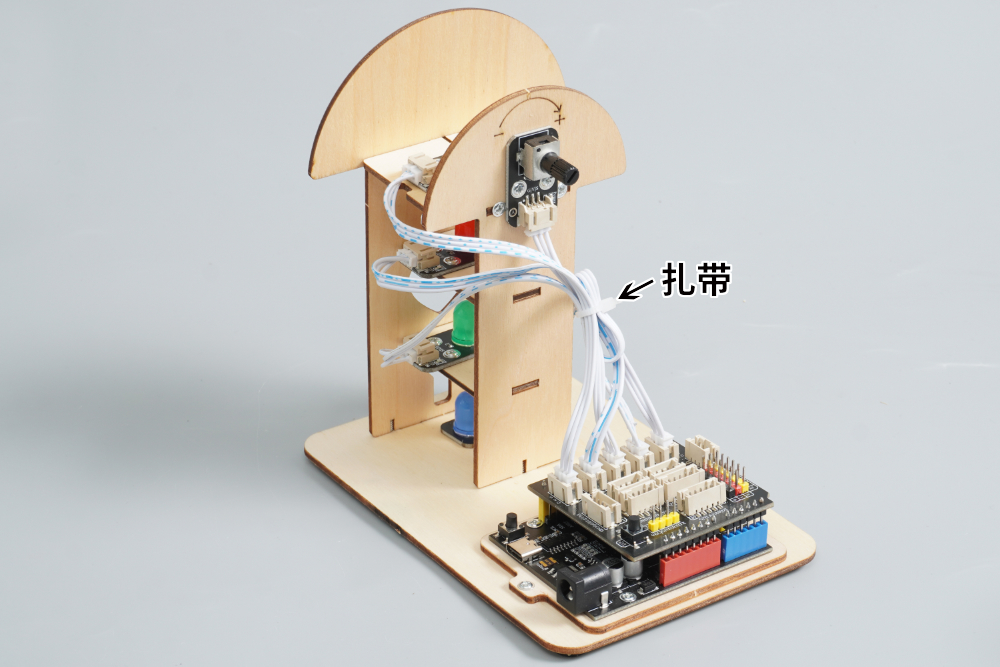

STEP：16
使用扎带把导线扎好，然后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：17

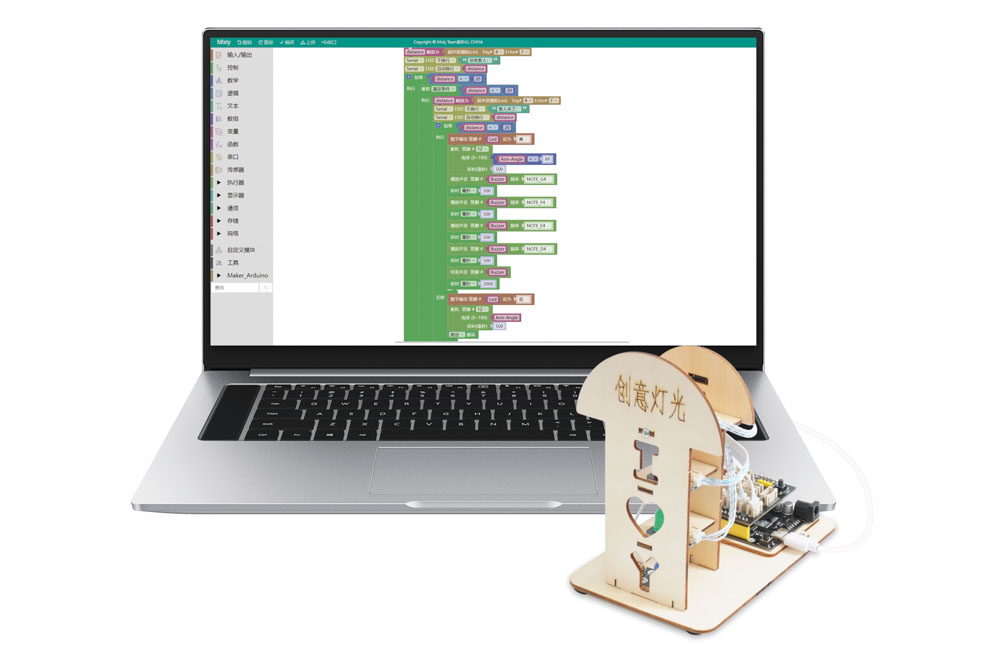

使用米思齐Mixly 软件将该套件的示例程序上传至UNO-R3开发板上。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告：不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败！arduino单片机入门项目-创意灯光
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
1.LED闪烁：使用一个LED连接到Arduino的数字引脚上，通过编程让LED以固定的时间间隔闪烁。你可以使用delay函数控制LED的亮灭。
2.PWM亮度灯：使用PWM（脉宽调制）技术控制LED的亮度。将一个LED连接到Arduino的PWM引脚上，通过调整PWM的占空比来改变LED的亮度。
3.光控灯：使用光线传感器检测环境的光照强度，然后根据光照强度控制LED灯的亮度。通过读取光线传感器的模拟值，编程控制LED灯的亮度。
4.电位器多控灯：使用电位器（可变电阻器）来控制LED的亮度。将电位器连接到Arduino的模拟引脚上，读取电位器的模拟值，并将该值映射到LED的亮度范围。
4.流水灯：将多个LED连接到Arduino的不同数字引脚上，通过编程让LED以一定的顺序依次亮起和熄灭，形成流水灯的效果。
5.呼吸灯：通过编程使用PWM技术，让LED的亮度在一定的时间间隔内逐渐变亮和变暗，模拟呼吸的效果。
6.依次呼吸灯：类似于呼吸灯，但是使用多个LED，并让它们按照顺序依次呼吸，营造渐变的效果。
7.开关灯：使用一个按键模块来控制LED的开关。当按键被按下时，LED亮起；当按键再次被按下时，LED熄灭。
8.按键计数控灯：使用按键模块和计数功能，实现每次按下按键后，LED的亮度按照按键的次数进行调节。可以通过按下按键来增加计数值，然后将计数值映射到LED的亮度范围。

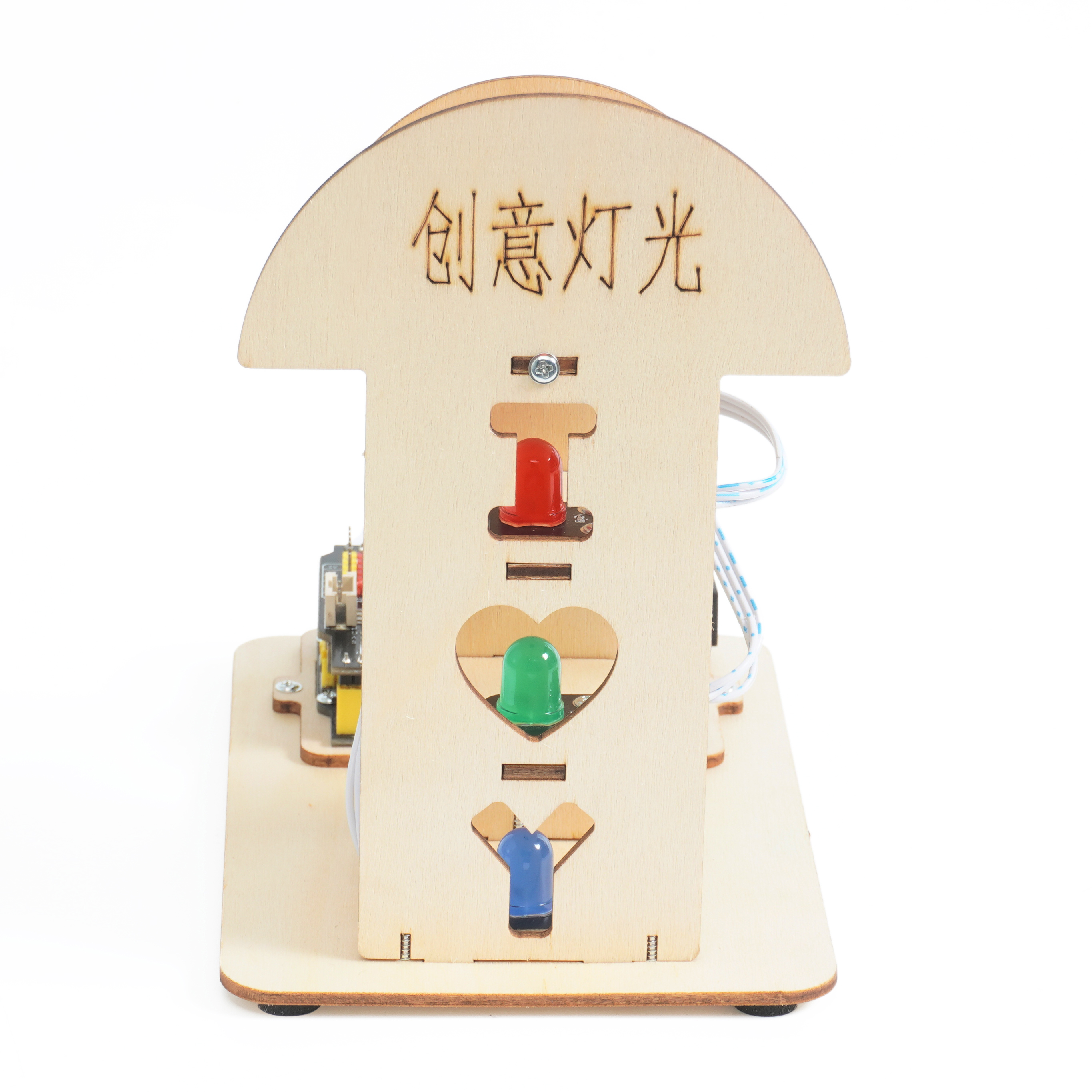

STEP：18

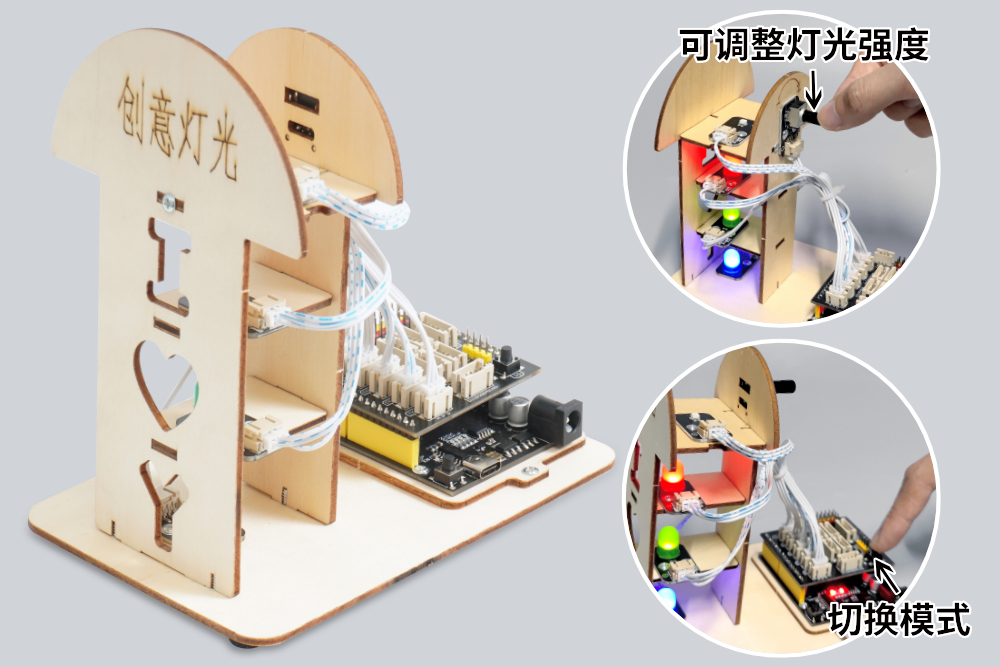

创意灯光制作完成！创意灯光如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
