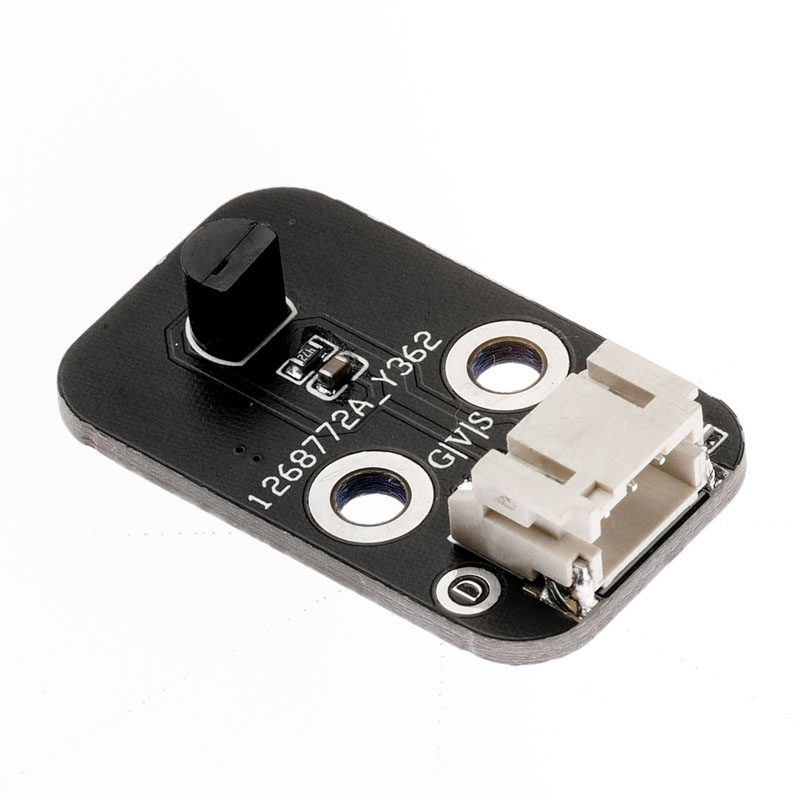

HS-S24P 数字温度传感器
1、介绍 点这里回到目录
18b20数字温度传感器是常用的数字温度传感器，其输出的是数字信号，具有体积小，抗干扰能力强，精度高的特点。数字温度传感器接线方便， 封装后的可用于电缆沟测温，高炉水循环测温，锅炉测温，机房测温，农业大棚测温，洁净室测温，弹药库测温等各种非极限温度场合。耐磨耐碰，体积小，使用方便，封装形式多样，适用于各种狭小空间设备数字测温和控制领域。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定

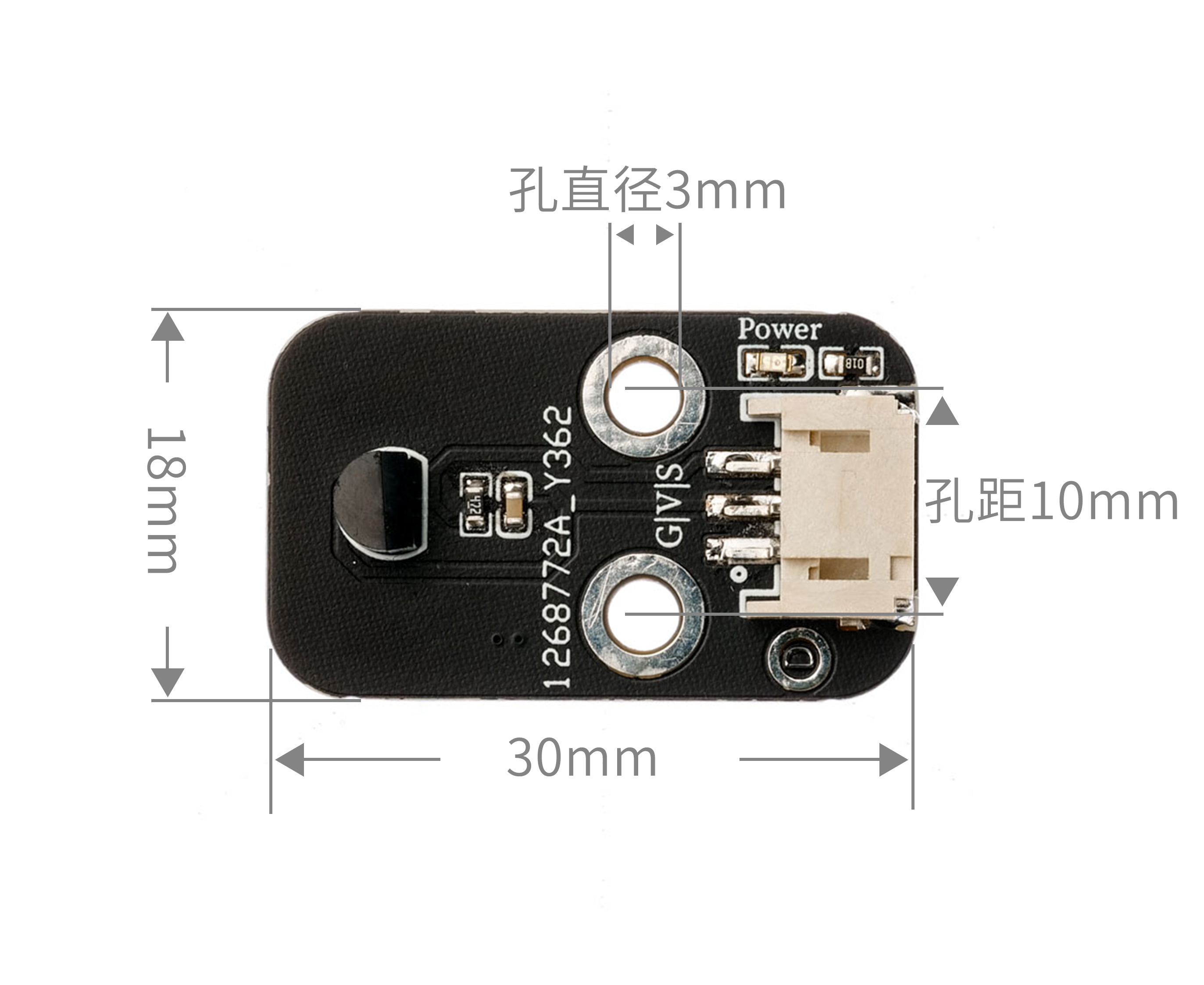

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <OneWire.h>
#include <DallasTemperature.h>
OneWire oneWire_6(6);//18B20数字温度传感器接 Arduino 上的数字引脚6口
DallasTemperature sensors_6(&oneWire_6);//将 oneWire 引用传递给DallasTemperature库
DeviceAddress insideThermometer;
float ds18b20_6_getTemp(int w) {
sensors_6.requestTemperatures();//发送命令以获取温度
if(w==0) {
return sensors_6.getTempC(insideThermometer);
}
else {
return sensors_6.getTempF(insideThermometer);
}
}
void setup(){
Serial.begin(9600);
sensors_6.getAddress(insideThermometer, 0);
sensors_6.setResolution(insideThermometer, 6);
}
void loop(){
Serial.println(String("温度:") + String(ds18b20_6_getTemp(0)) + String("℃"));//以摄氏度为单位打印温度
Serial.println(String("温度：") + String(ds18b20_6_getTemp(1)) + String("℉"));//以华氏度为单位打印温度
Serial.println("");
delay(1000);
}

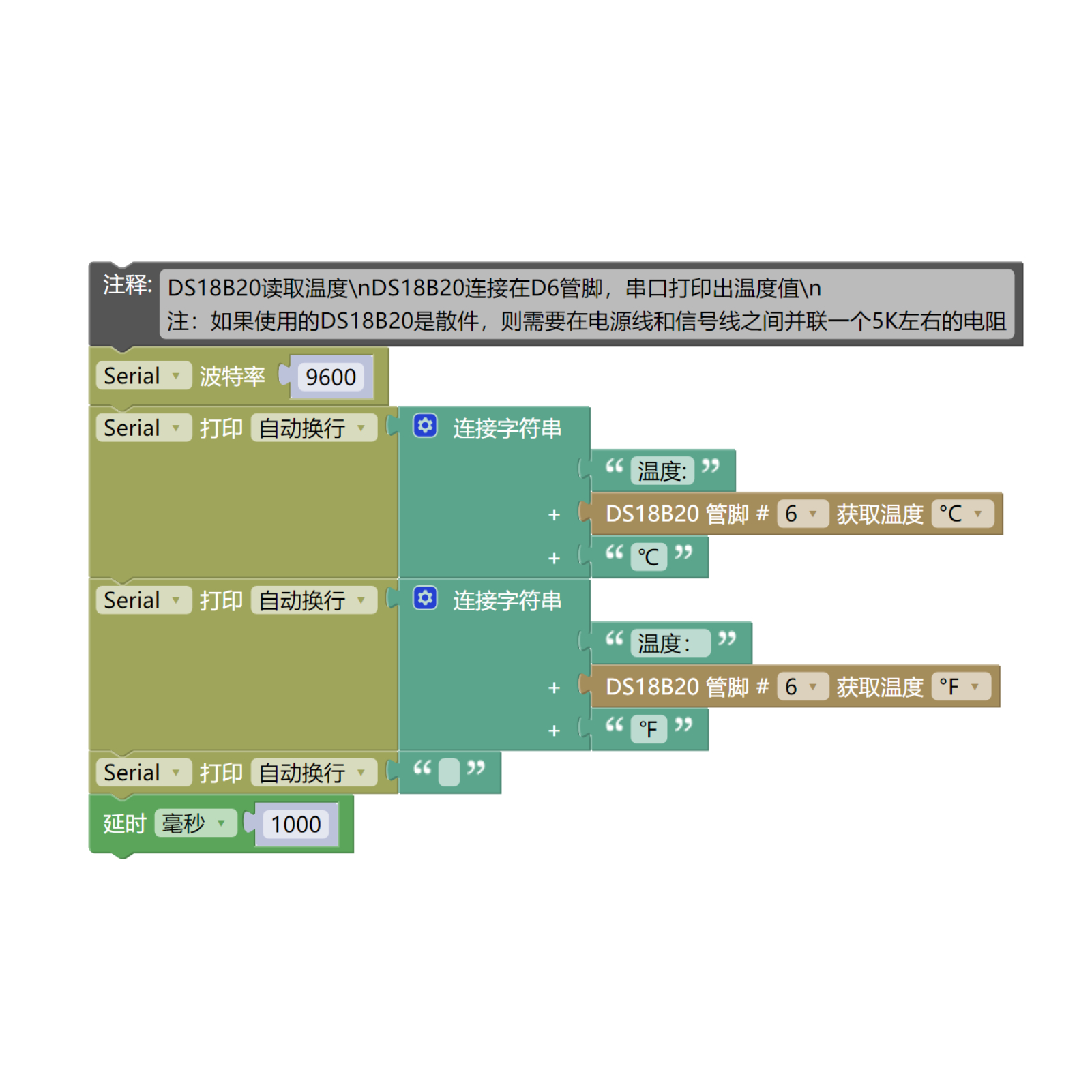

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 数字温度传感器（HS-S24P）*1
- PH2.0 3P端子转杜邦线 *1 或 PH2.0 3P双头端子线 *1

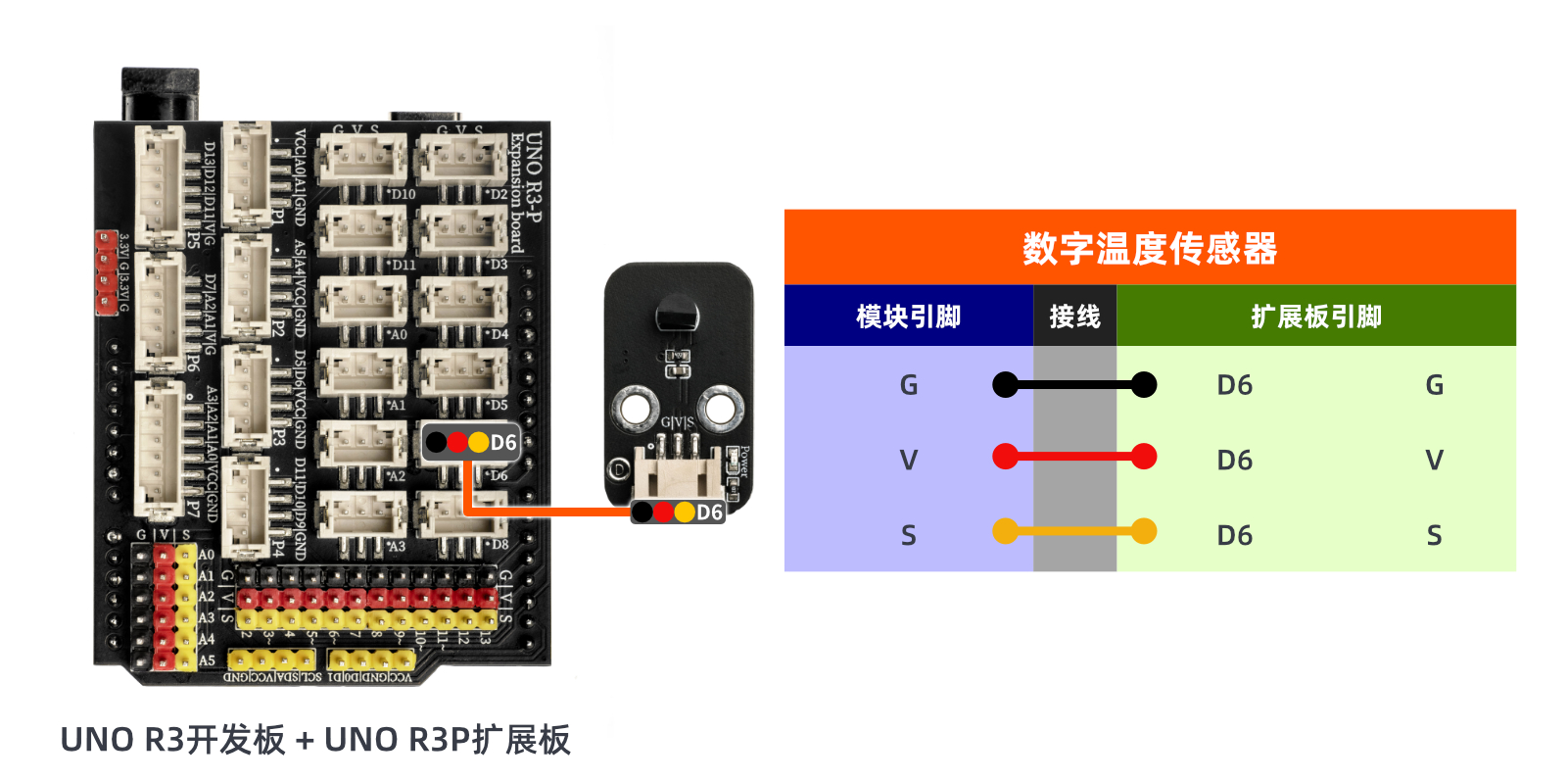

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到 开发板之后，打开串口监视器，波特率设置为9600，可以看到串口打印当前环境温度。
