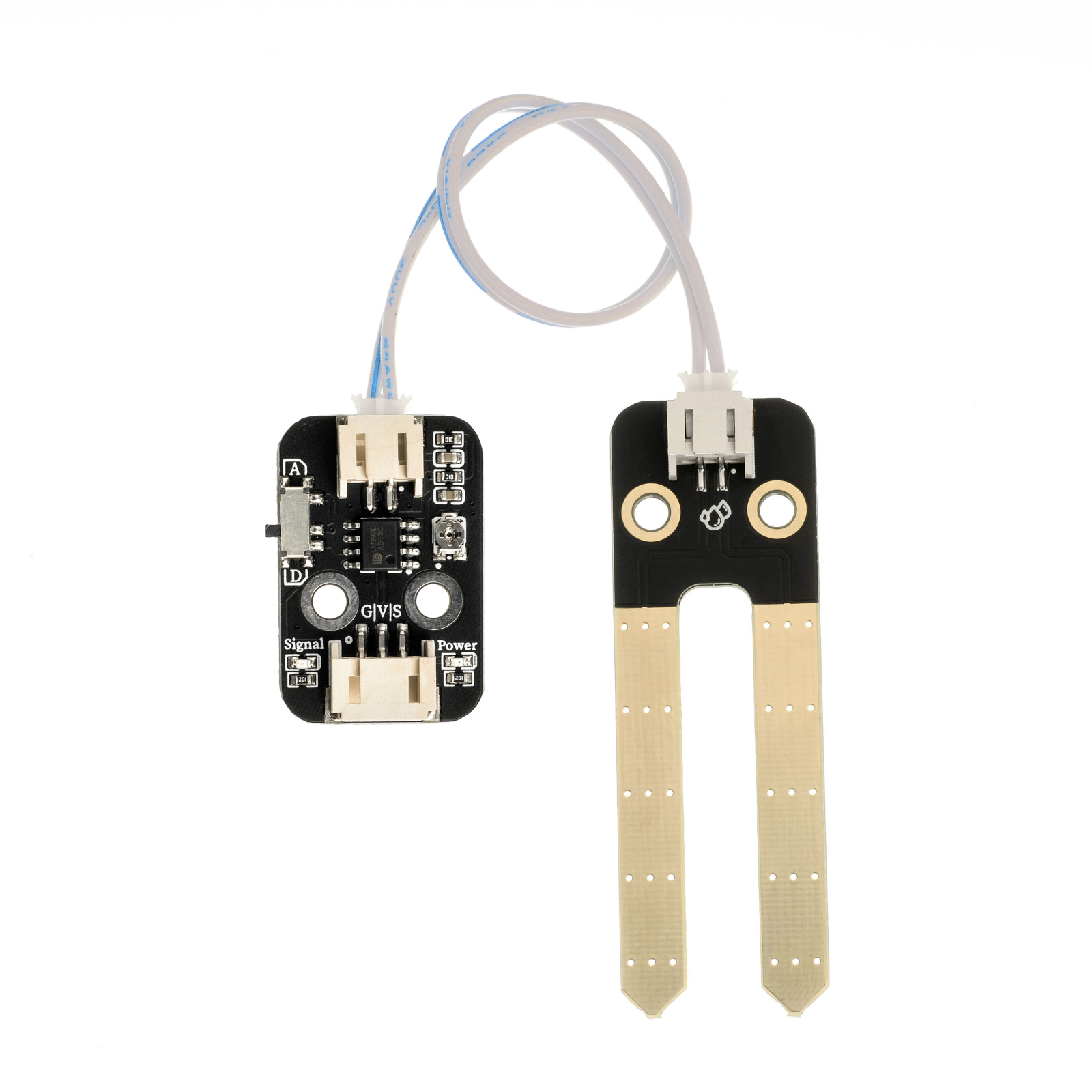

HS-S09PC 土壤湿度传感器
1、介绍 点这里回到目录
土壤湿度传感器是一种传感装置，主要用于检测土壤湿度的大小，并广泛应用于汽车自动刮水系统、智能灯光系统和智能天窗系统等。传感器采用优质FR-04双料，大面积5.0 * 4.0厘米，镀镍处理面。 它具有抗氧化，导电性和更出色的耐久性能; 用电位器调节灵敏度; 工作电压为3.3 V至5 V. 输出形式：数字值输出（0和1）和模拟值AO电压输出, 使用LM393双电压比较器, 当传感器连接到5v电源时，感应板上没有检查到湿度，DO输出处于高电平。 当插到土壤或者水中时，DO输出处于低电平。 如果感应板干燥时，输出将返回高水平状态。 AO模拟输出可以连接到微控制器上的AD接口，以检测上面湿度的大小。 DO数字输出也可以连接微控制器，以检测是否缺水。

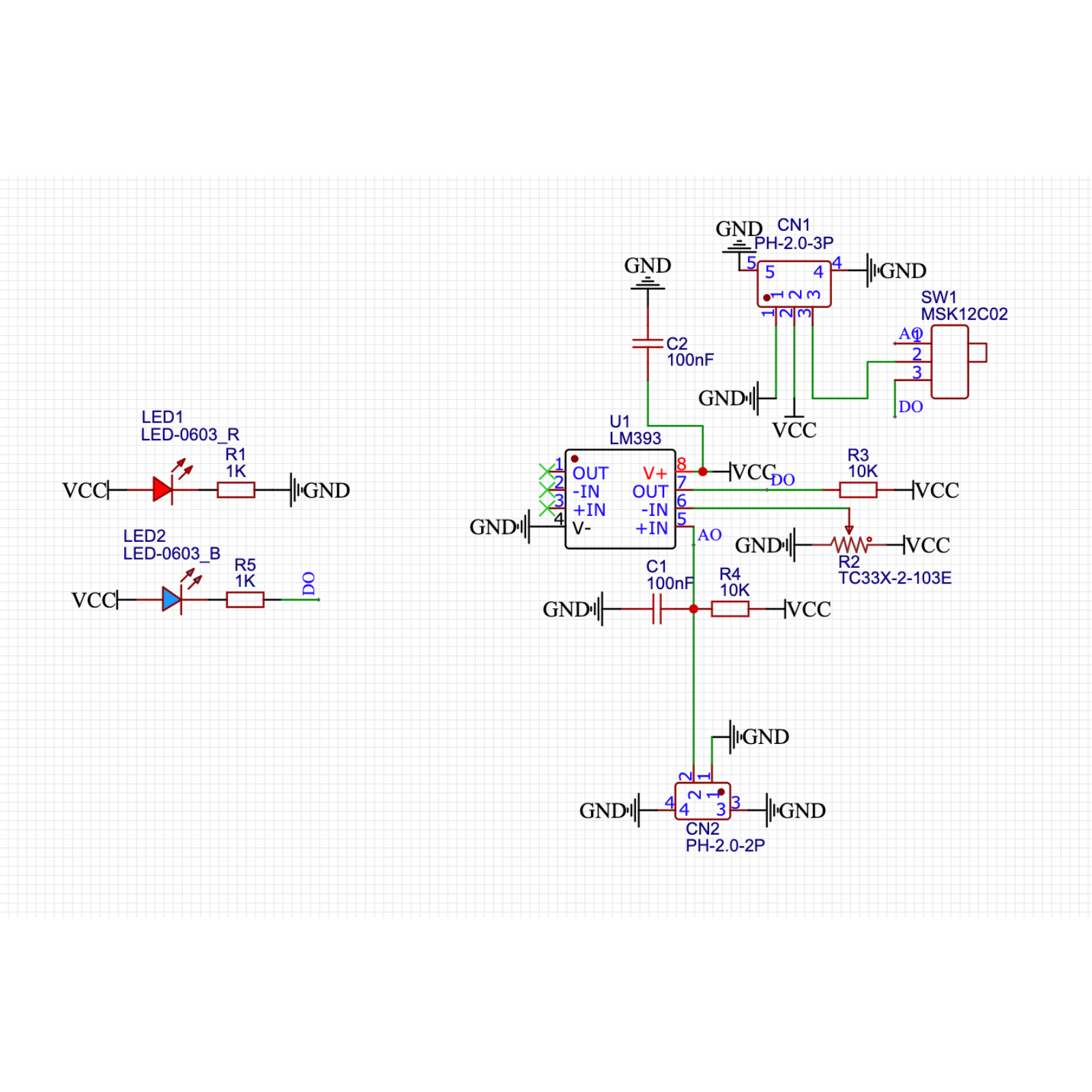

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| D | 数字信号引脚 |
| A | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 2\3P端子线
-
安装方式：双螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
void setup(){
Serial.begin(9600);
pinMode(3, INPUT);
pinMode(6, OUTPUT);
pinMode(3, INPUT);
}
void loop(){
//雨滴检测模块接D3，有源蜂鸣器接开发板D6
//
//轻轻调节控制板模块背部电位器，土壤湿度感应板检测到湿度的情况下，控制板模块指示蓝灯亮起；
//土壤湿度感应板干燥情况下，控制板模块指示蓝灯熄灭。
if (digitalRead(3) == 1) {
//土壤湿度感应板干燥情况下，输出高电平（1），控制板模块信号指示蓝灯熄灭，蜂鸣器不响。
digitalWrite(6,LOW);
Serial.println(String("干燥土壤：") + String(digitalRead(3)));
} else if (digitalRead(3) == 0) {
//土壤湿度感应板遇到水或湿润土壤的情况下，输出低电平（0），控制板模块信号指示蓝灯亮起
digitalWrite(6,HIGH);
Serial.println(String("湿润土壤：") + String(digitalRead(3)));
}
}

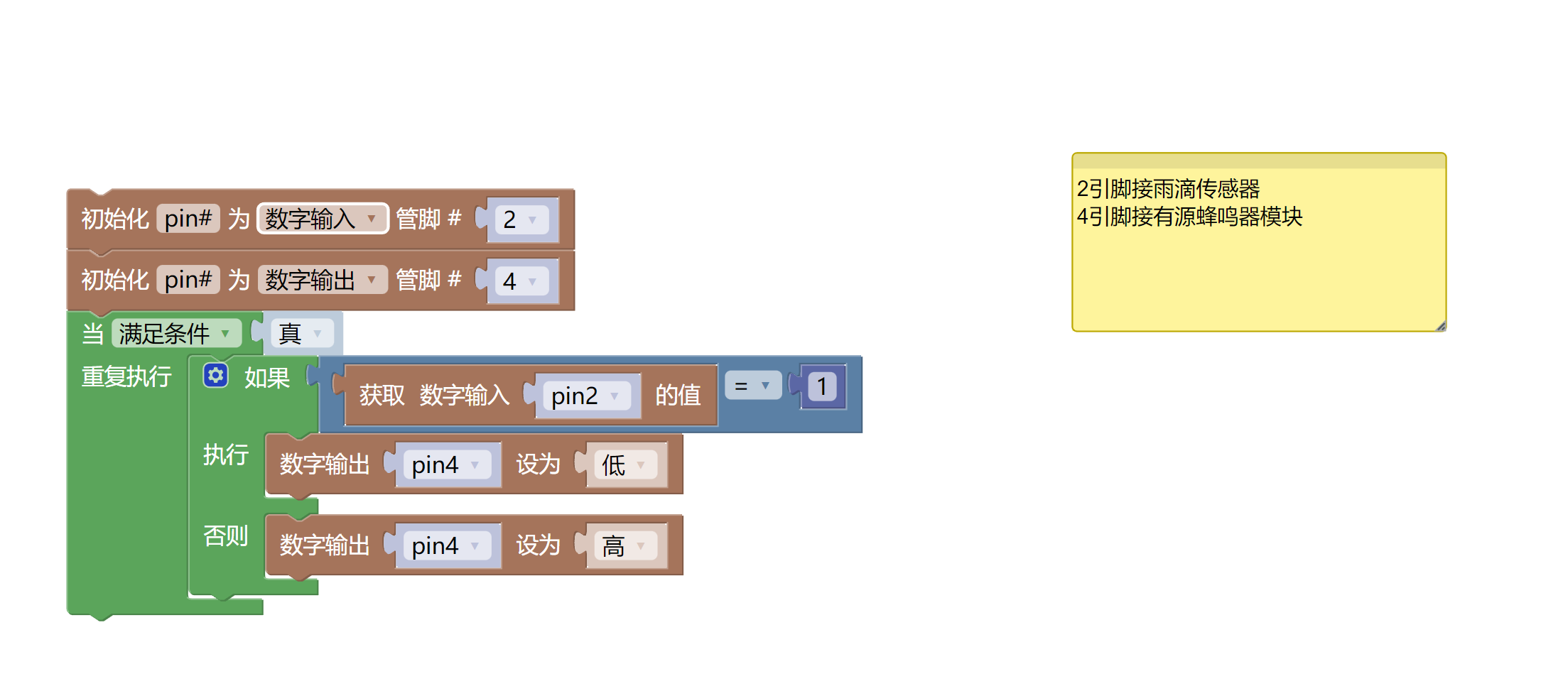

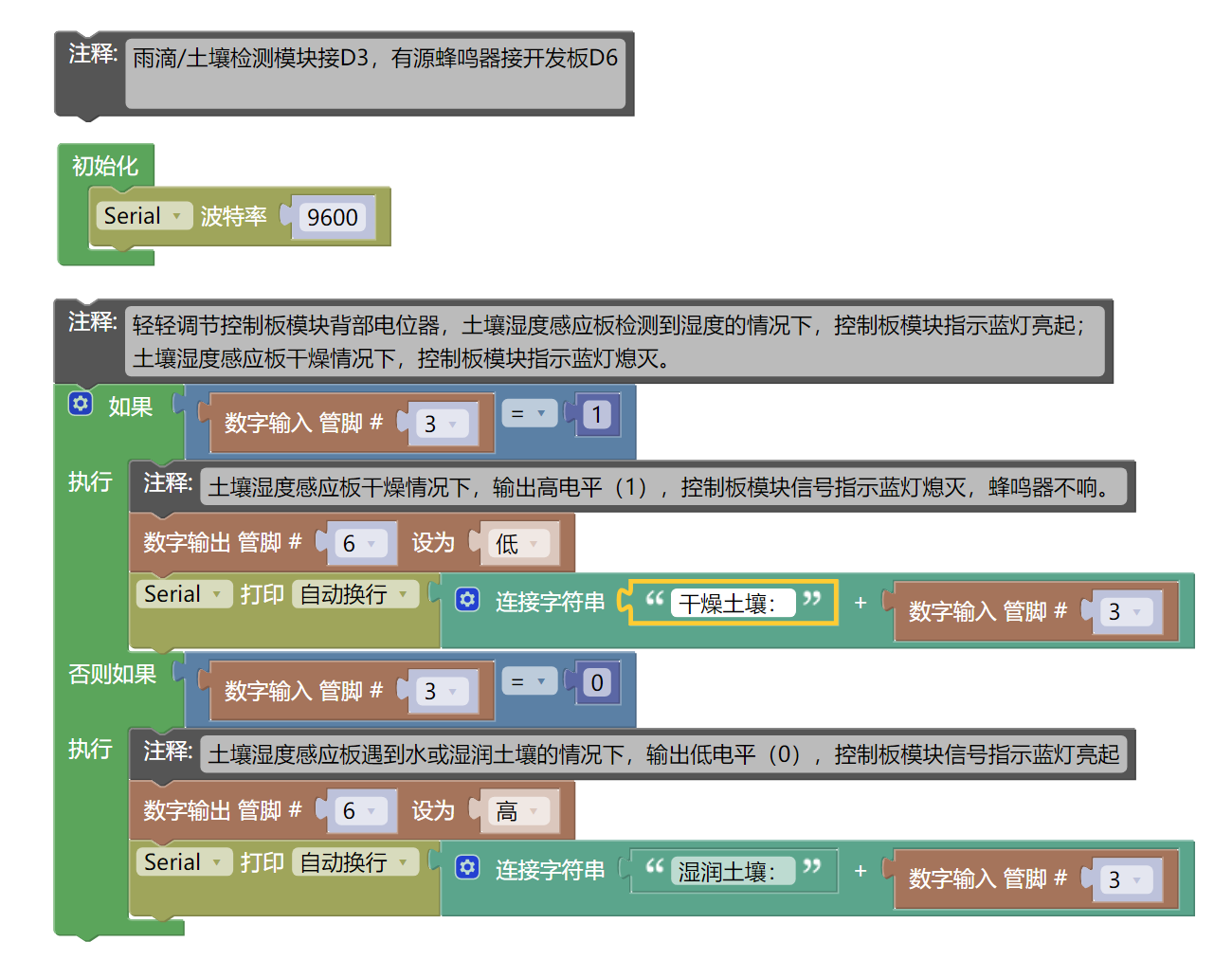

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- UNO-R3 开发板 *1
- UNO-R3 P 扩展板 *1
- USB type-c 数据线 *1
- 土壤湿度传感器（HS-S09C）*1
- 土壤湿度传感器（HS-S09P）*1
- 有源蜂鸣器（HS-F07P）*1
- PH2.0 2p双头端子线 * 1
- PH2.0 3p双头端子线 * 2 或 PH2.0 3p端子转杜邦线 * 2

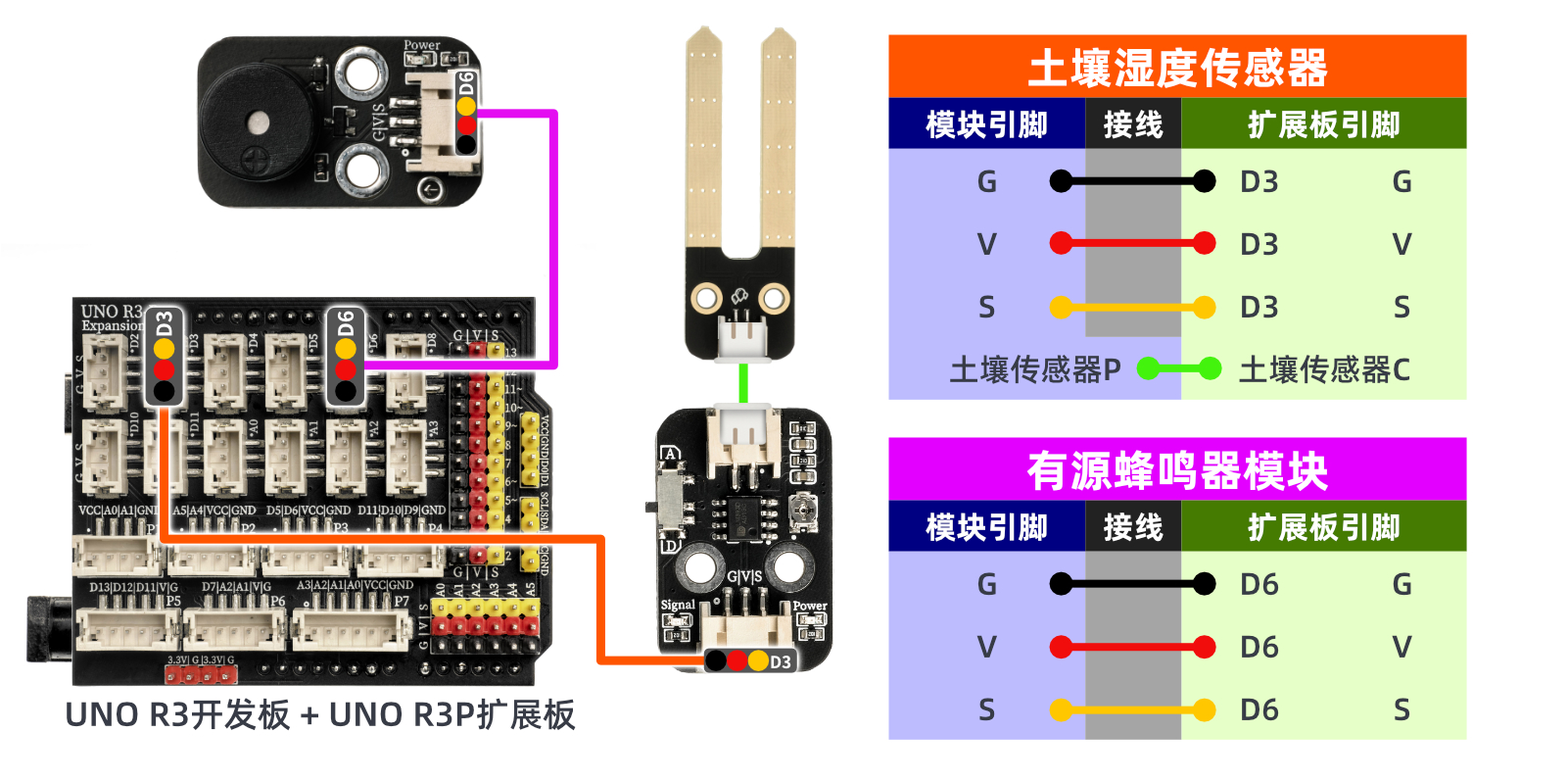

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

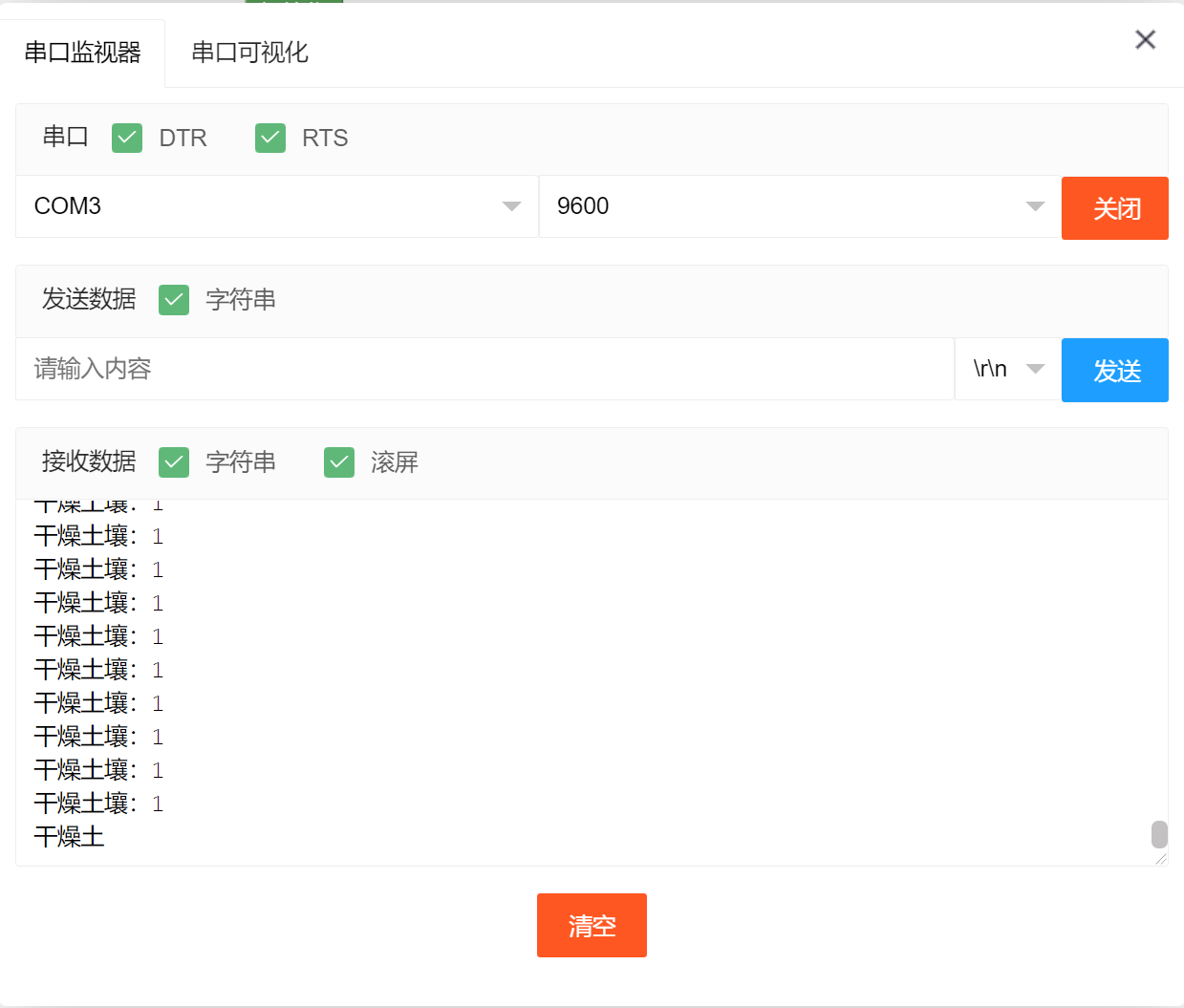

器件连接好线之后，将上述程序上传到Arduino UNO 开发板之后， 打开Mxily串口监视器，将土壤湿度传感器模块两个铜条插入土壤里或者水中，串口输出对应的文字。
