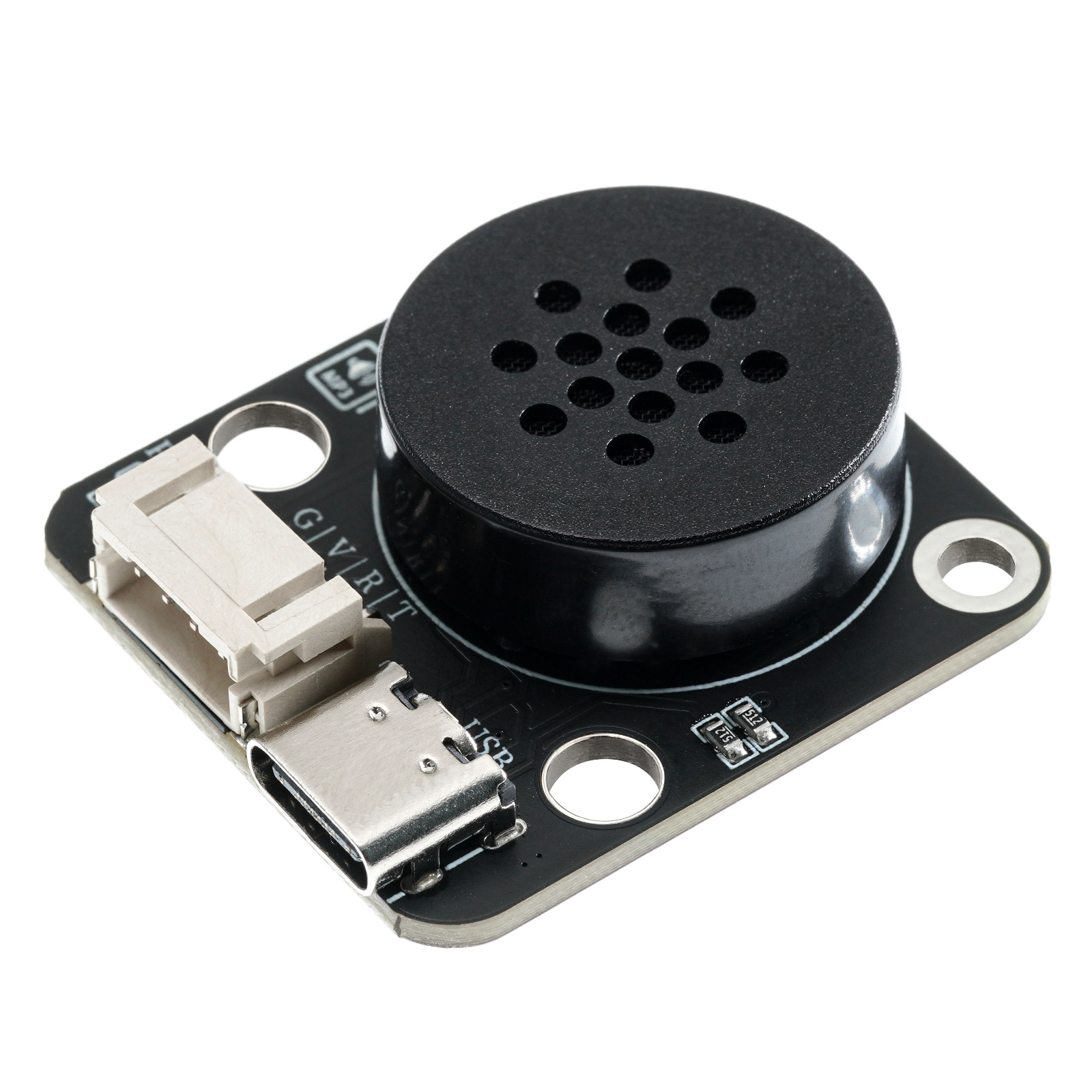

HS-S49A-PL MP3语音播报模块
1、介绍 点这里回到目录
GD3800 MP3语音模块内置16MB存储空间，无需外接SD卡，若一个音效以秒计算，16M的内存可以存储多个音效供您选用。存储方式和使用U盘一样简单，可随时更新模块内的音效。使用上非常的简单，使用PH2.0接口，减少了接线的烦恼；支持MP3、WAV音频格式，可做指定播放，循环播放，单曲循环播放，下一首播放或上一首播放等。该MP3适用于各种需要有音效或者语音的项目，例如：智能小车、气象站、智能家居、车载导航、收费站、安监检测、机器语音导航等等。模块板载喇叭接口，可以直接推动无源小喇叭，使用简单。

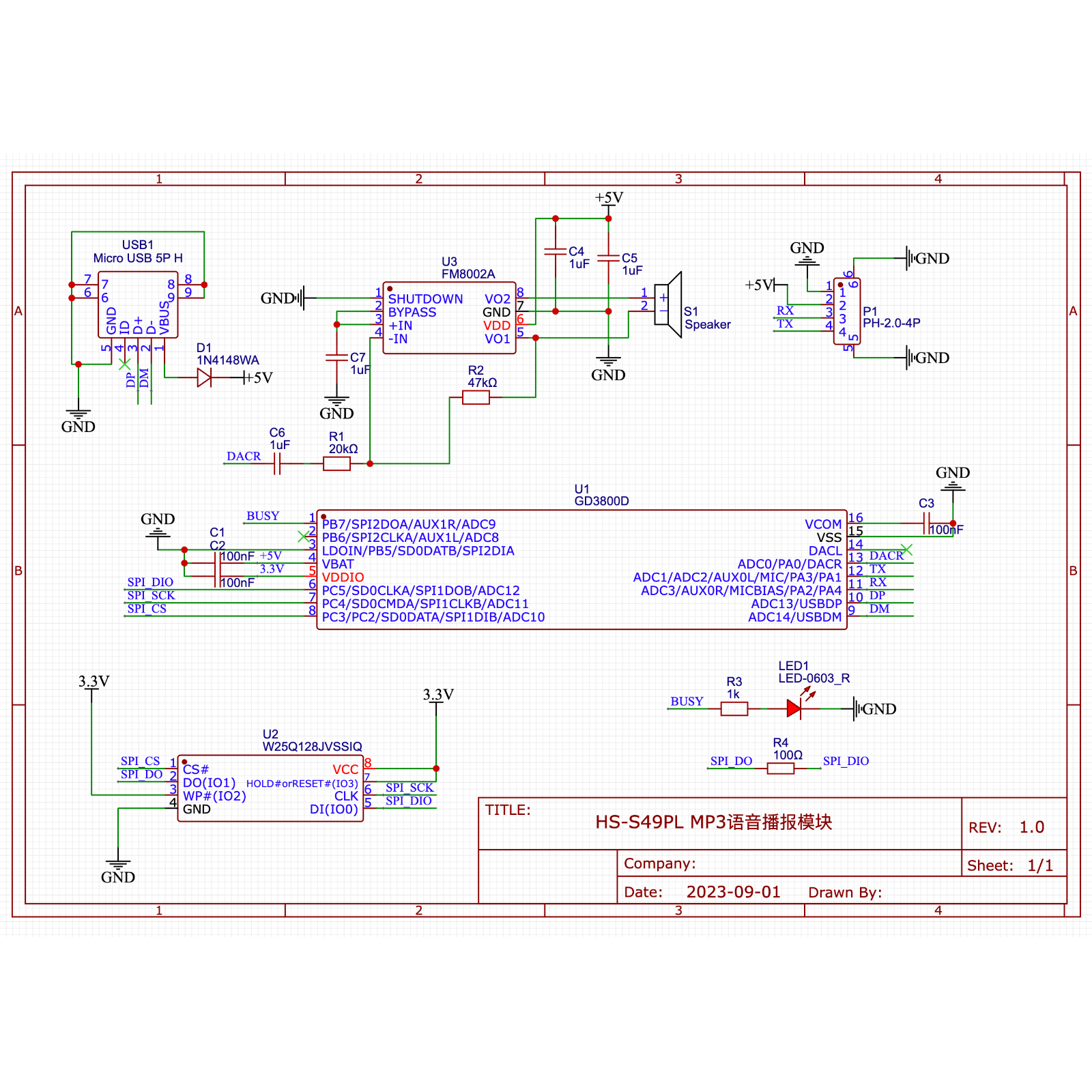

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| VCC | VCC（电源输入正极） |
| GND | GND（电源输入负极） |
| R | 信号接收引脚 |
| T | 信号发送引脚 |
| USB | 下载存储音频 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：双螺丝固定/乐高搭建

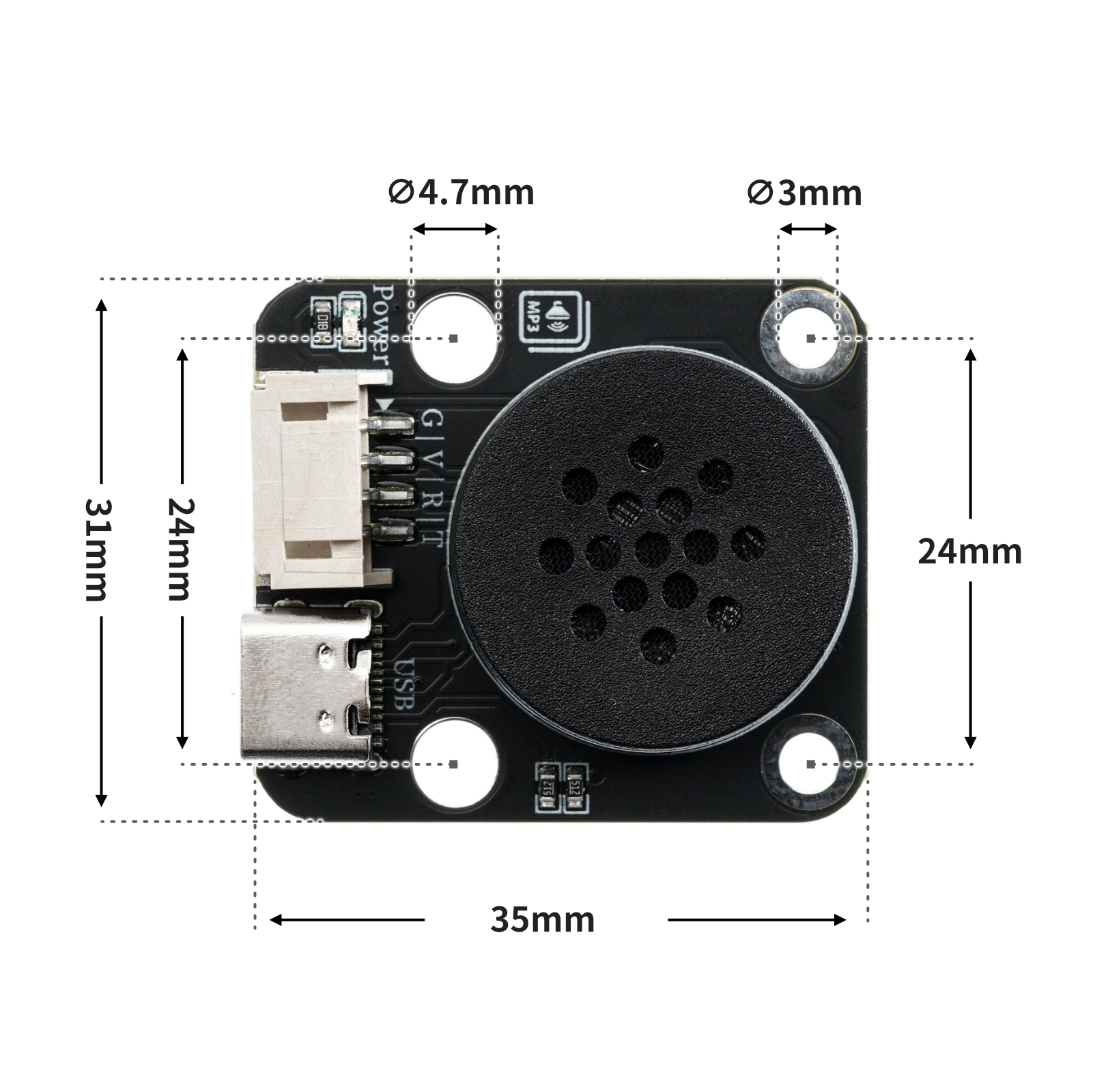

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件和Mind+库文件 点这里回到目录
首先找到Arduino库文件夹：

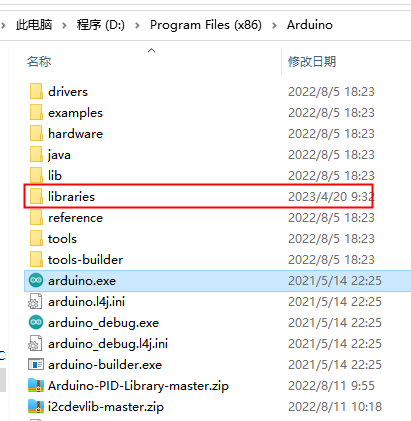

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
添加Mind+库文件
库文件：点击下载

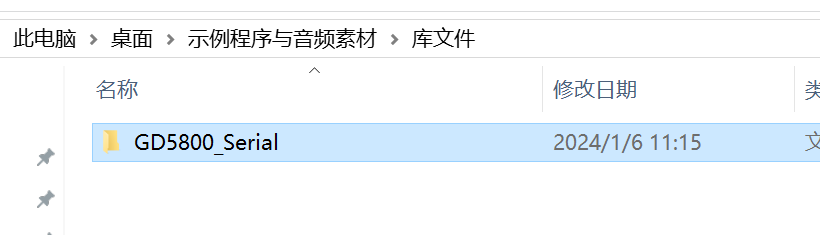

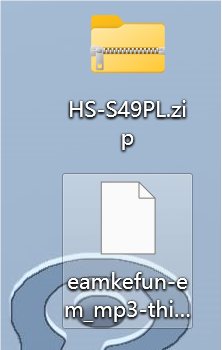

下载后解压文件得到该文件.。

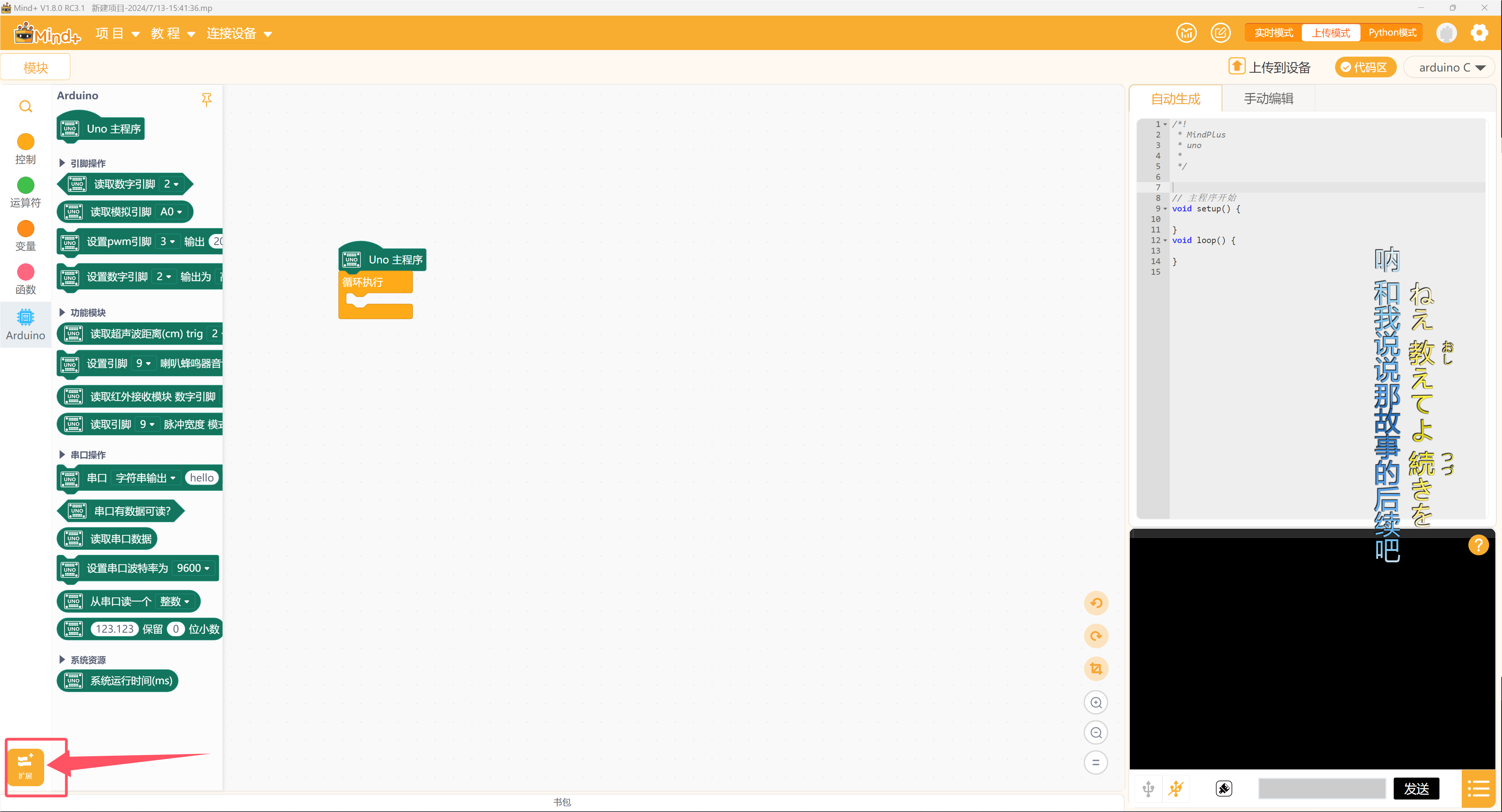

第二步打开mind+扩展库。

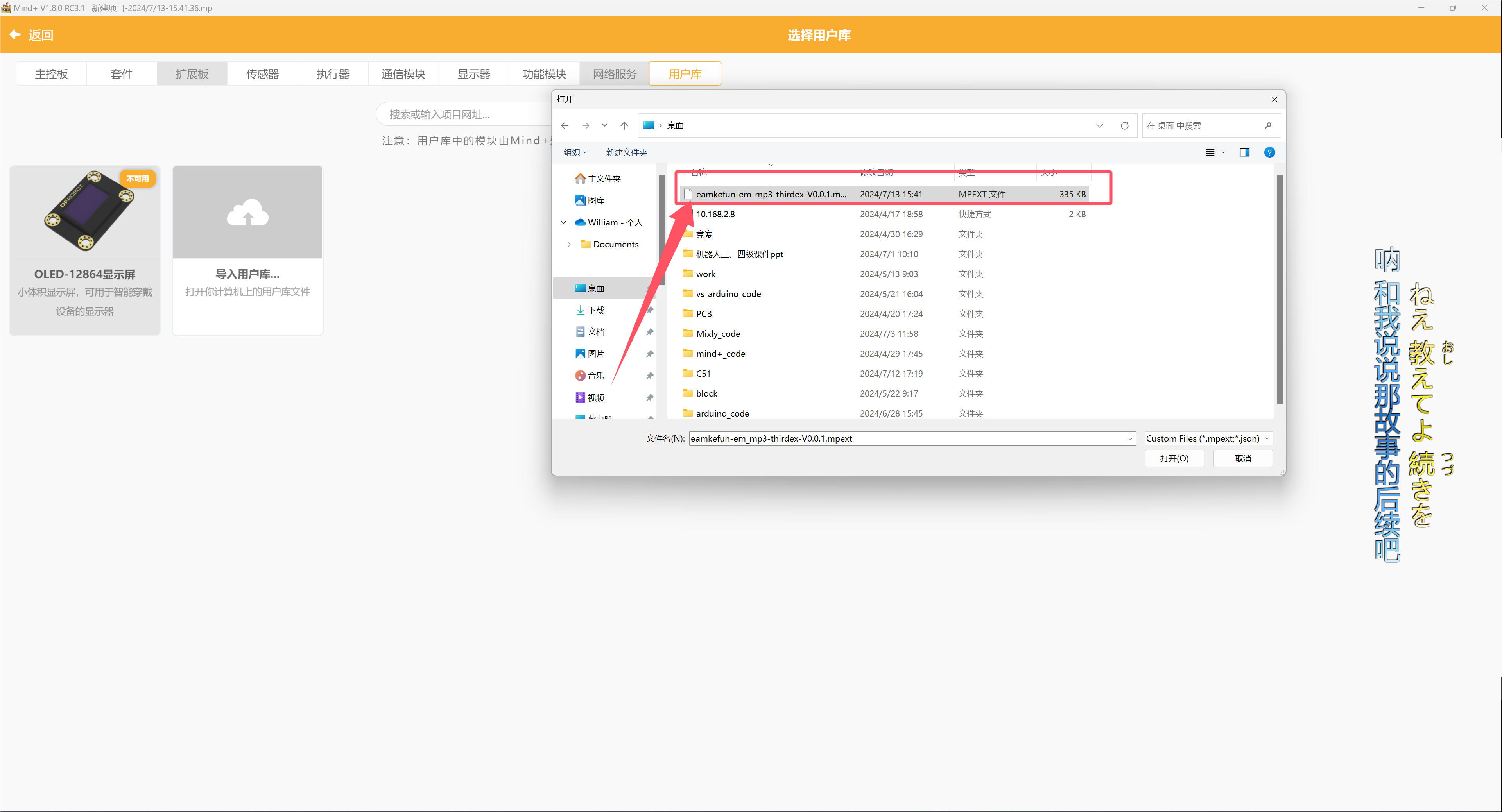

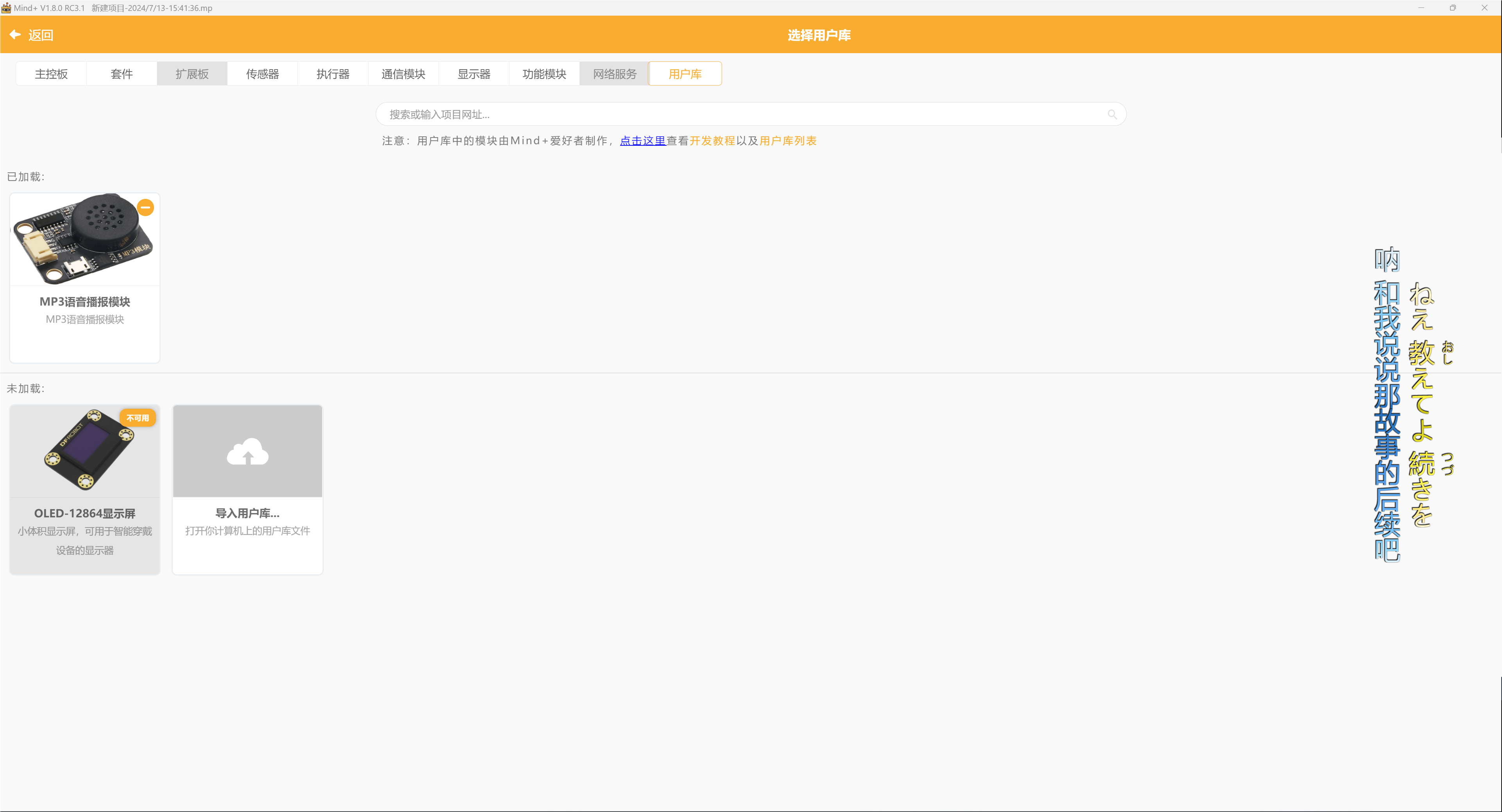

第三步加载库，添加刚刚的文件

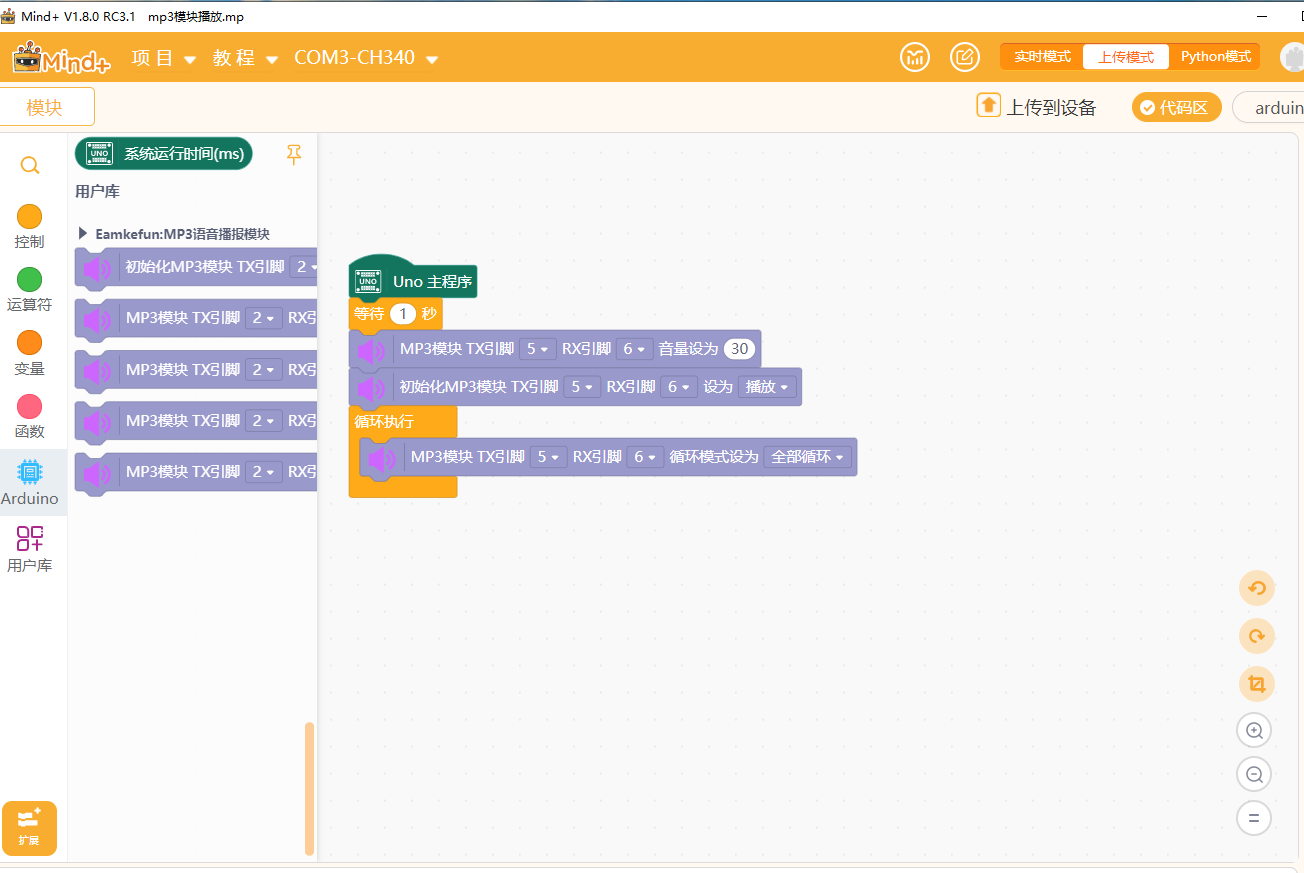

最后可以使用了
6、下载存储音频 点这里回到目录

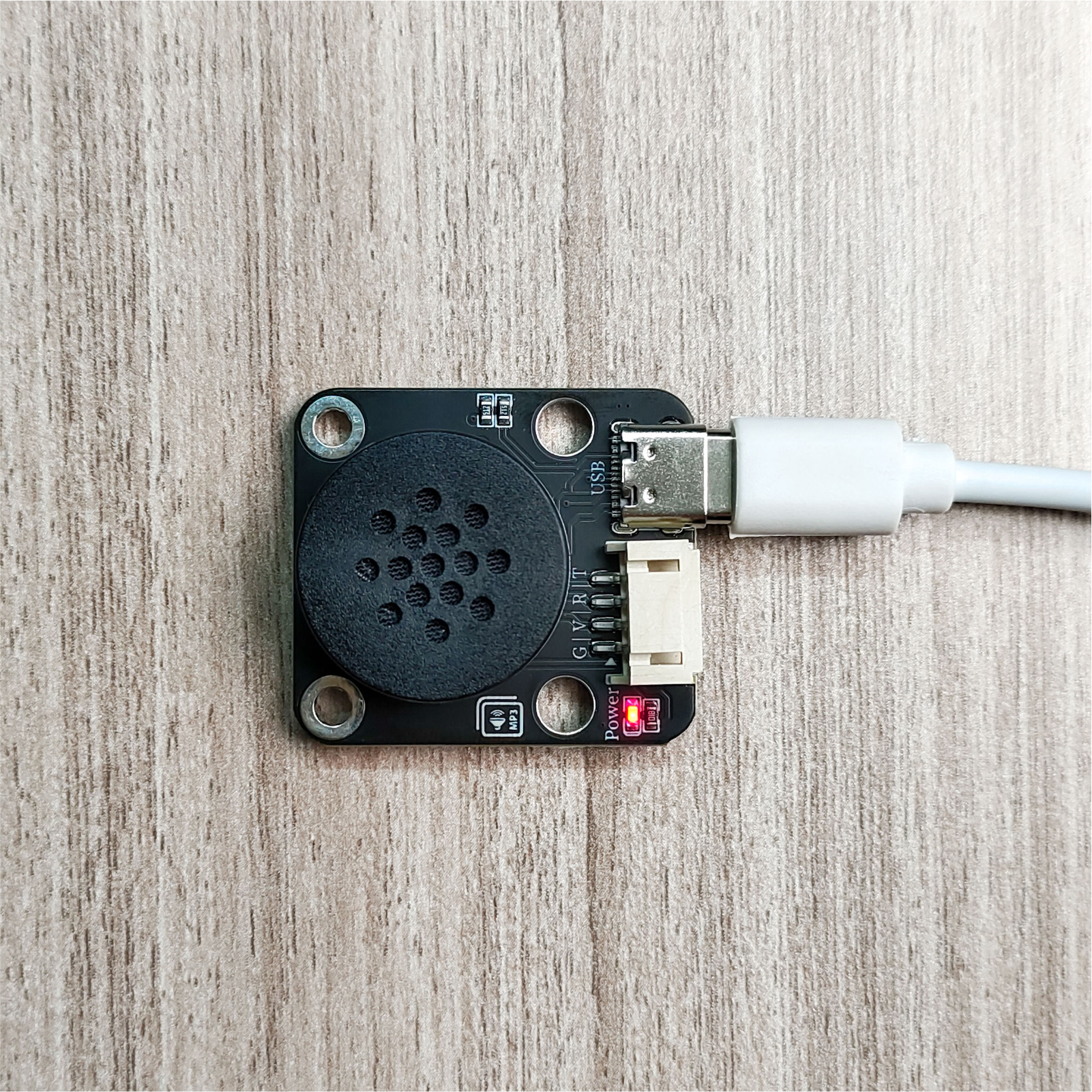

1.将MP3播放模块通过电脑USB接口插在电脑上
2.双击打开我的电脑

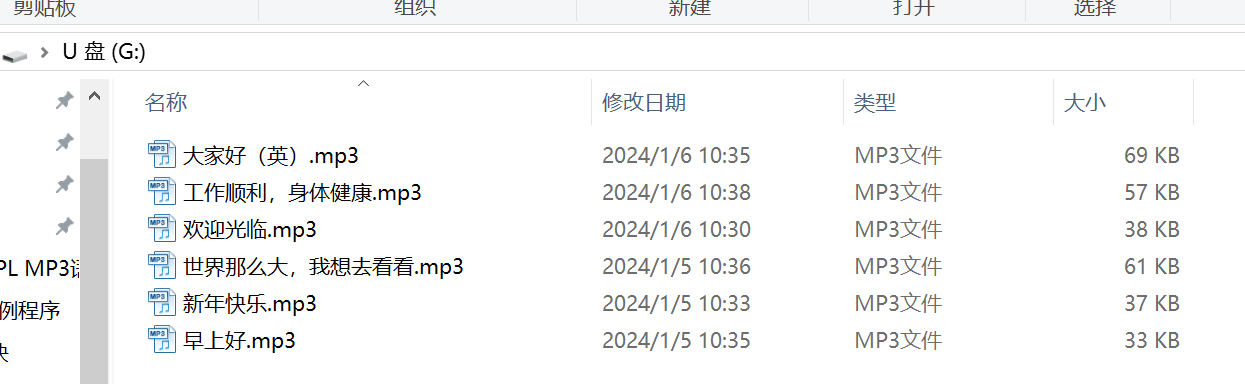

3.复制MP3格式的音频文件粘贴到MP3播放模块移动G盘
音频文件：点击下载
7、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
#include <GD5800_Serial.h>
GD5800_Serial mp356(5, 6);
void setup(){
mp356.begin(9600);
delay(1000);
mp356.setLoopMode(MP3_LOOP_ALL);
mp356.setVolume(255);
}
void loop(){
//如上传程序mp3播报出现声音小或者只一曲循环；
//请给单片机断电再重新给单片机上电。
mp356.play();
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
bofang = bytearray(b'\x7e\x02\x01\xef')
shunxuxh = bytearray(b'\x7e\x03\x07\x01\xef')
uart1=machine.UART(1, tx=21, rx=22, baudrate=9600)
uart1.write(bofang)
while True:
uart1.write(bofang)
time.sleep(1)
8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

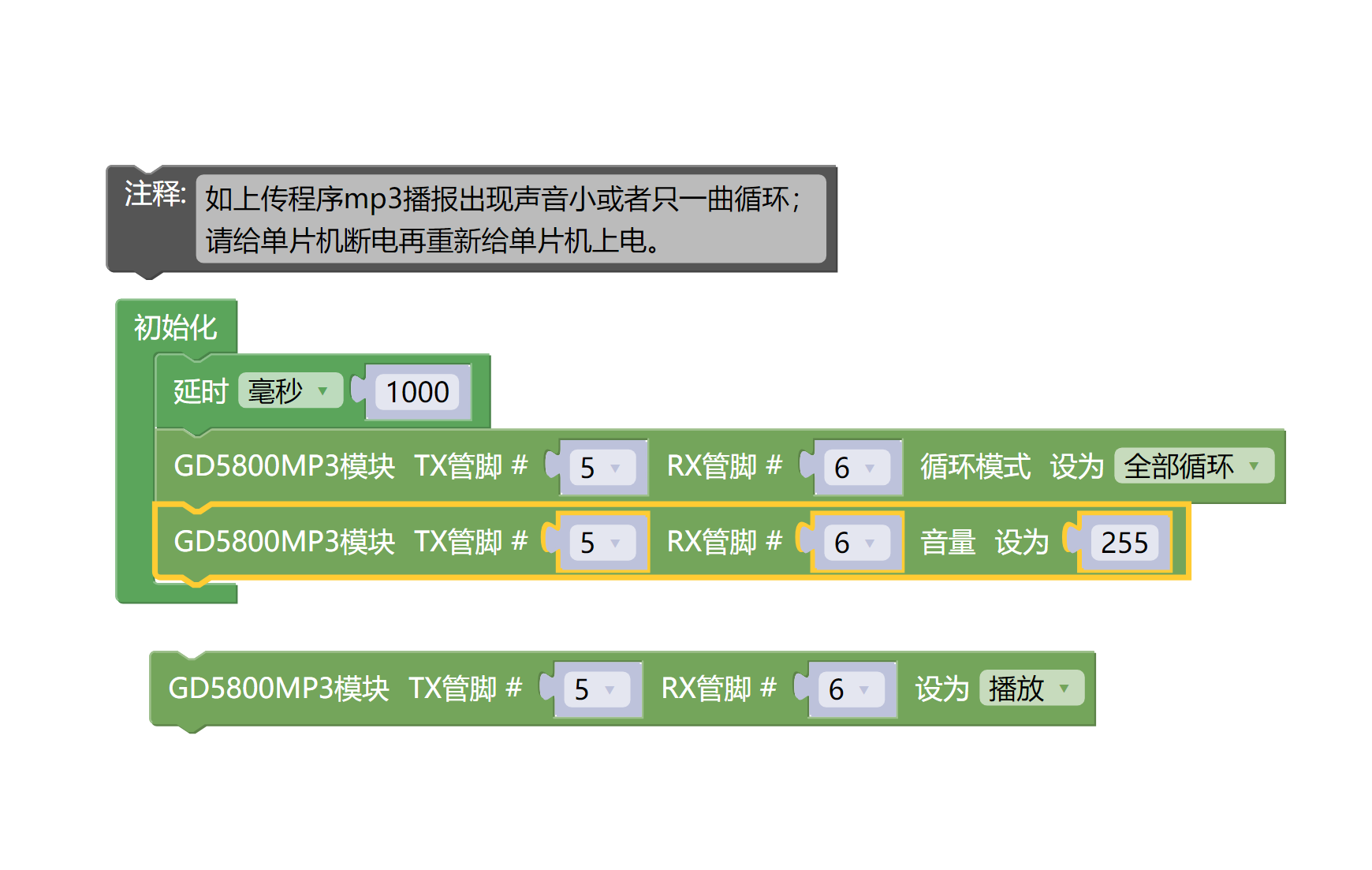

示例程序(UNO开发板)：点击下载

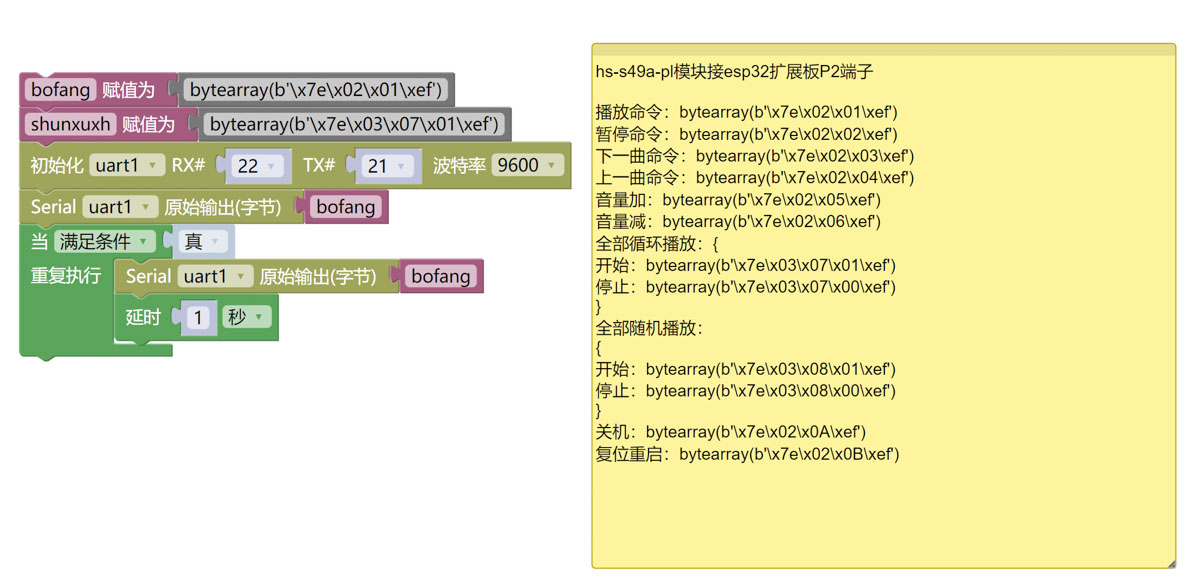

示例程序(ESP32开发板)：点击下载
9、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- USB Micro 数据线 *1
- MP3语音播报模块（HS-S49PL）*1
- PH2.0 4P端子转杜邦线 *1 或 PH2.0 4P双头端子线 *1

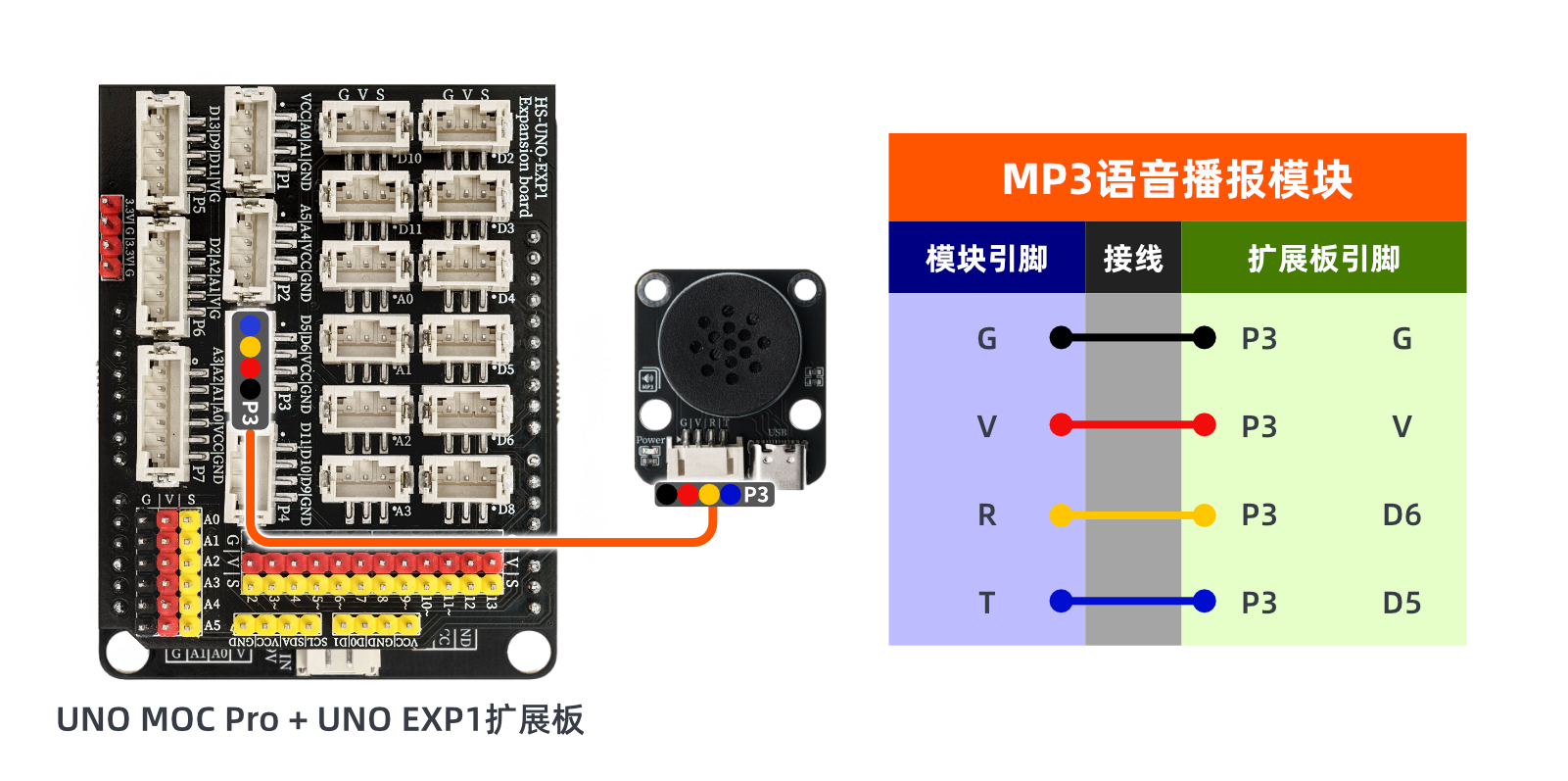

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
10、视频教程 点这里回到目录
视频教程：点击查看
11、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到开发板之后，即可听到MP3播放存储音频。
