HS-F15L 四位时钟数码管

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. ArduinoIDE 示例程序
6. 米思齐 Mixly 示例程序（图形化语言）
7. Arduino测试环境搭建
8. 添加Arduino库文件
9. 视频教程
10. 测试结论

---

1、介绍 点这里回到目录

4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1637构成。另一边是数码管的图标标志。此产品可以应用在时间显示，跑表显示以及其他需要显示数字的设备上。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
VCC	VCC（电源输入正极）
GND	GND（电源输入负极）
DIO	数据引脚
SCL	时钟引脚

• 供电电压：3.3V / 5V

• 连接方式：PH2.0端子线

• 安装方式：双螺丝固定

---

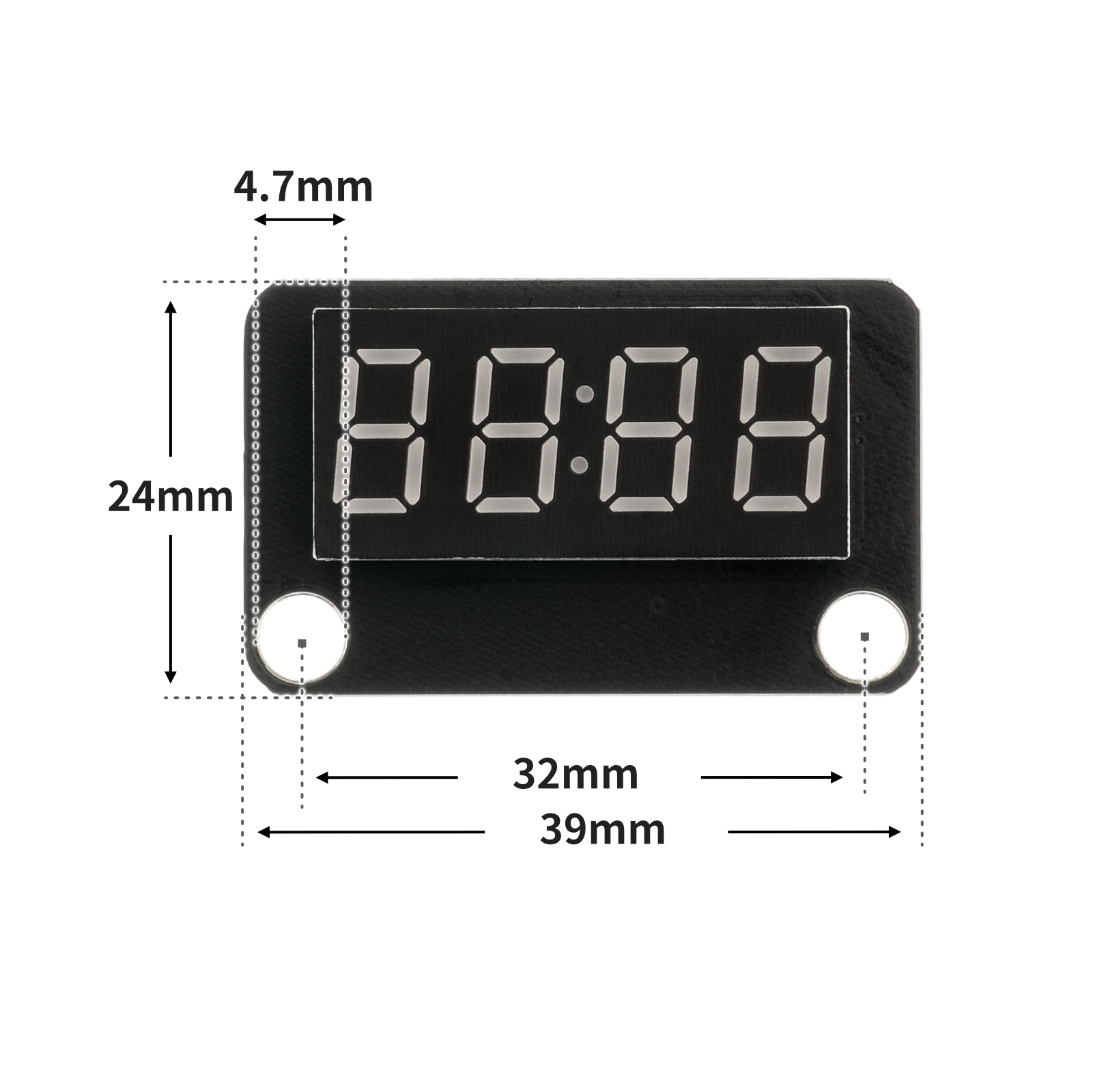

4、电路板尺寸 点这里回到目录

---

5、Arduino IDE示例程序 点这里回到目录

示例程序：点击下载

#include <SevenSegmentTM1637.h>//加载库文件

SevenSegmentTM1637  display(A5, A4); //定义数码管管脚，CLk接数字A5口，DIO接数字A4口

void setup() {
  display.setBacklight(20);//设置数码管显示亮度
  display.begin();//开始与显示器的通信
}

void loop() {
  for (int i = 30; i >= 0; i = i + (-1)) {
    display.clear();//清屏
    display.print(String(i));//显示变量i
    delay(1000);//延时一秒
  }

}

---

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序：点击下载

---

7、测试环境搭建 点这里回到目录

准备配件：

• HELLO STEM UNO R3 开发板 *1
• HELLO STEM UNO R3 P 扩展板 *1
• USB type-c 数据线 *1
• TM637四位时钟数码管模块（HS-F15P）*1
• PH2.0 4P杜邦线 *1

电路接线图：

---

8、添加Arduino库文件 点这里回到目录

首先找到Arduino库文件夹：

把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：

库文件：点击下载

8、视频教程 点这里回到目录

视频教程：点击查看

---

9、测试结论 点这里回到目录

上传程序到 Arduino UNO 开发板之后，会看到数码管开始30秒倒计时；同时了解到四段七位数码管相当于几个LED灯点亮和熄灭达到我们想要的效果。

---
