HS-S21A 倾斜传感器
1、介绍 点这里回到目录
倾斜开关模块也称为滚珠开关，滚珠开关也叫钢珠开关，珠子开关，其实都是震动开关的一种只是叫法不一样，都是通过珠子滚动接触导针的原理来控制电路的接通或者断开的。当倾斜传感器感应到倾斜时，触点将被连接，模块会输出低电平信号；将开关倾斜到相反的方向会导致金属球远离那组触点，从而断开该电路，输出高电平。
1、SW-520、SW-520D为滚珠型倾斜震动感应单方向性触发开关。
2、当产品向帽盖端倾斜、倾斜角大于10度时，为开路OFF状态， 当产品水平状态发生倾斜改变(并且引线平行于平面方向，上下高度一样)，触发端(镀金引脚端A与B)低于水平倾斜角大于10度角时，为闭路ON状态。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

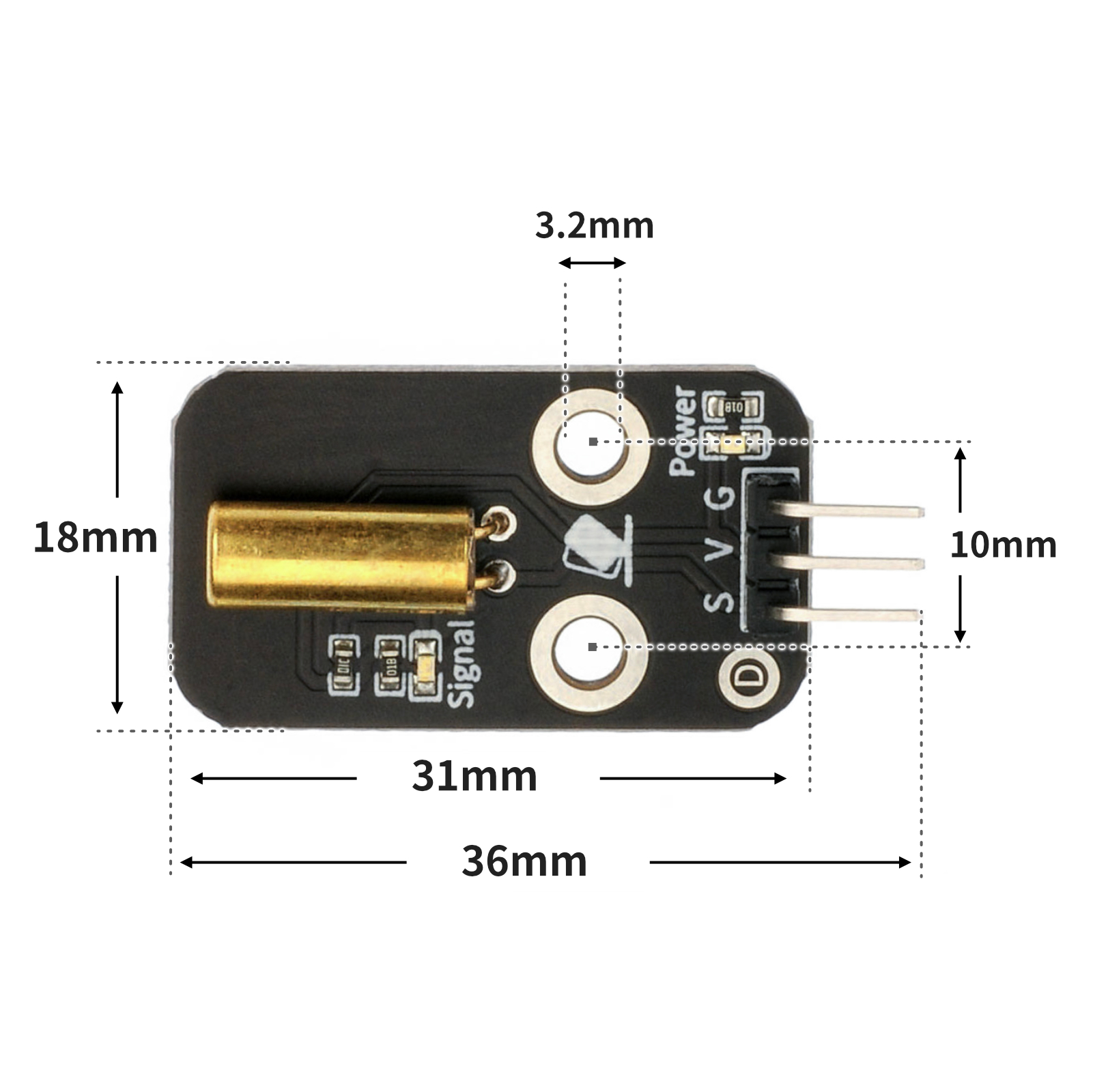

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
Serial.begin(9600);
pinMode(4, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
//倾斜开关控制led灯亮与灭；led灯模块接D9；倾斜开关接D4；
Serial.println(digitalRead(4));
if (digitalRead(4) == 0) {
digitalWrite(9,HIGH);
} else {
digitalWrite(9,LOW);
}
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.IN)
pin4 = machine.Pin(4, machine.Pin.OUT)
while True:
if pin2.value() == 0:
pin4.value(1)
else:
pin4.value(0)
time.sleep_ms(500)
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

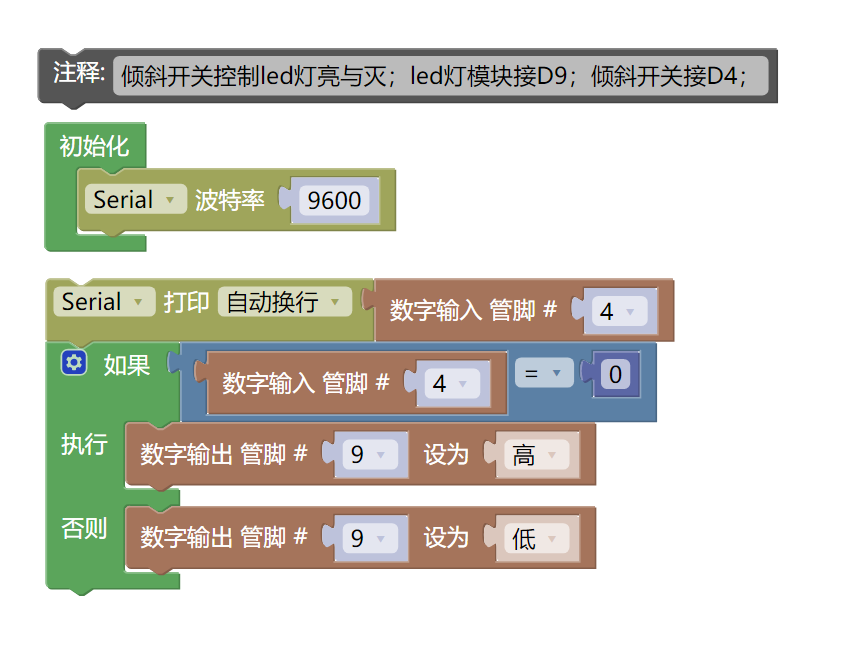

示例程序（UNO开发板）：点击下载

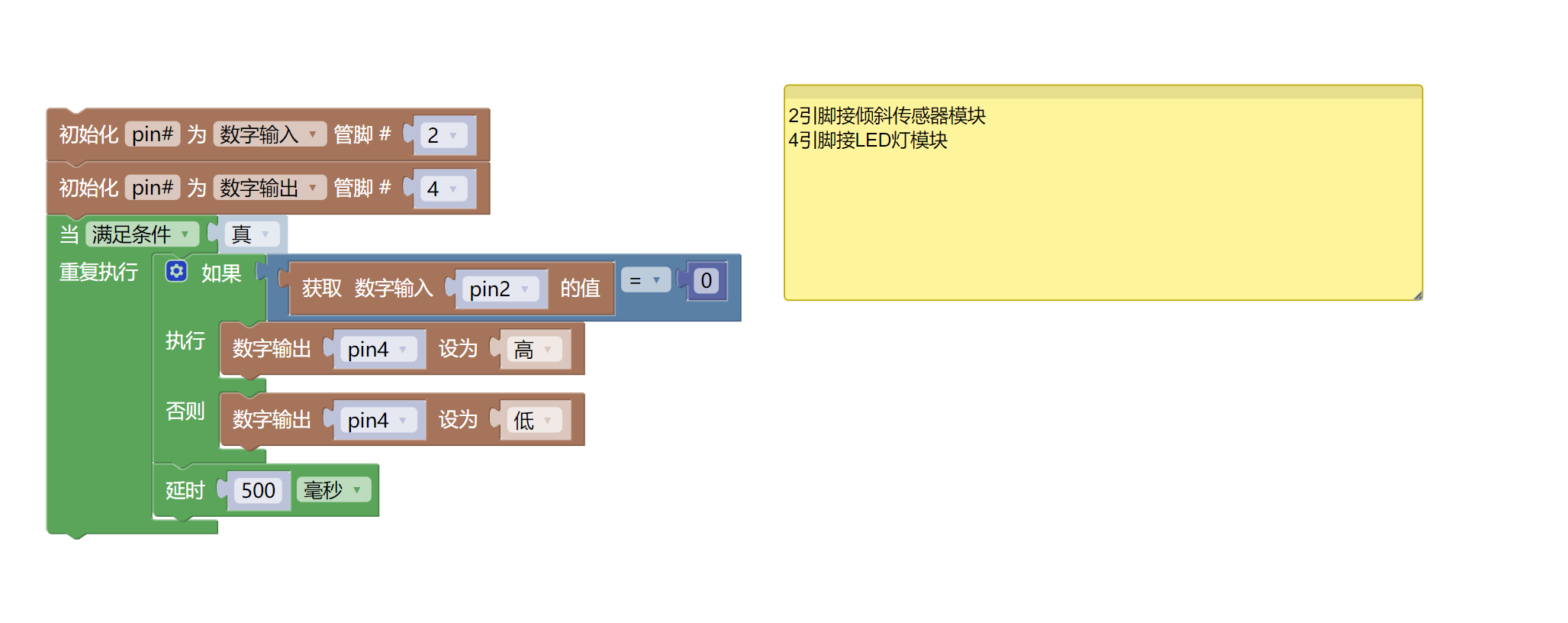

示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08A）*1
- 倾斜传感器模块（HS-S21A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

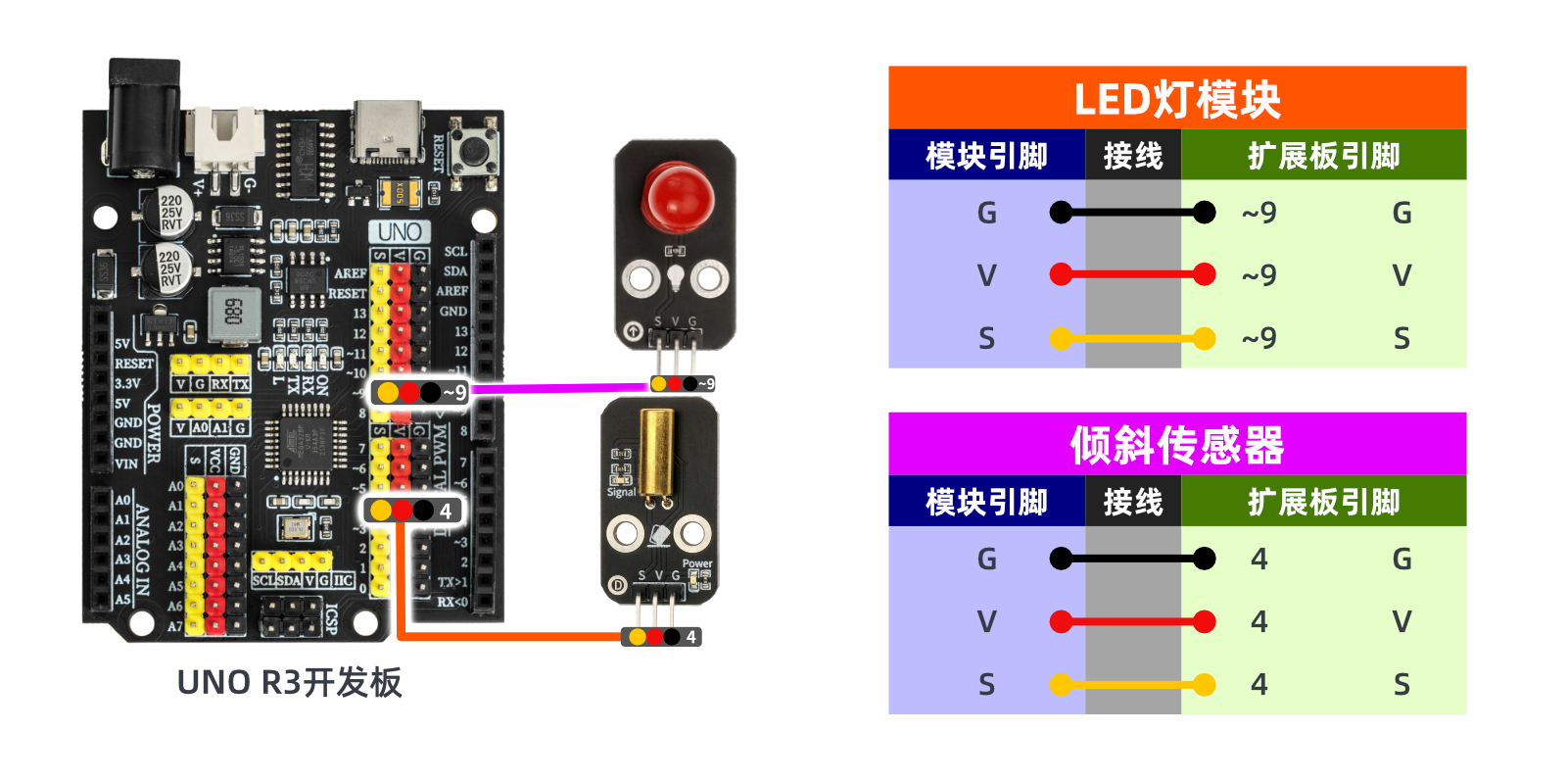

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

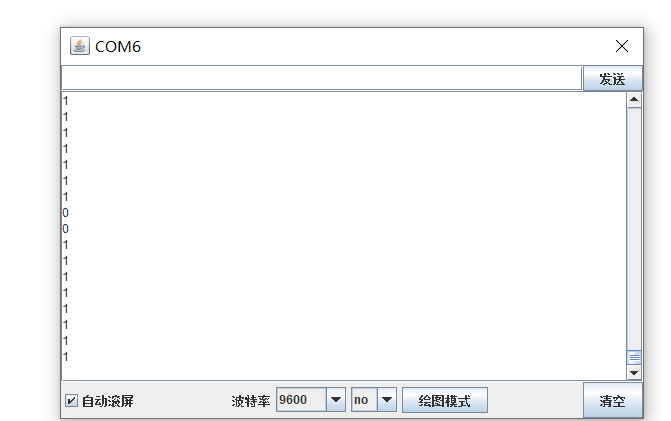

器件连接好线之后，将上述程序上传到 Arduino UNO 开发板后，打开串口监视器。当倾斜开关倾斜一定角度后，串口输出低电平数值0，灯亮。回归水平后，串口输出高电平数值1，灯灭。通过学习了倾斜开关的原理和应用。倾斜开关是一种非常简单的电子元件，但简单的设备通常可以制造一些有趣的东西。
