HS-F15A 四位时钟数码管
1、介绍 点这里回到目录
4位7段数码管由一个12管脚的4位7段共阳极数码管和一个控制芯片TM1637构成。另一边是数码管的图标标志。此产品可以应用在时间显示，跑表显示以及其他需要显示数字的设备上。

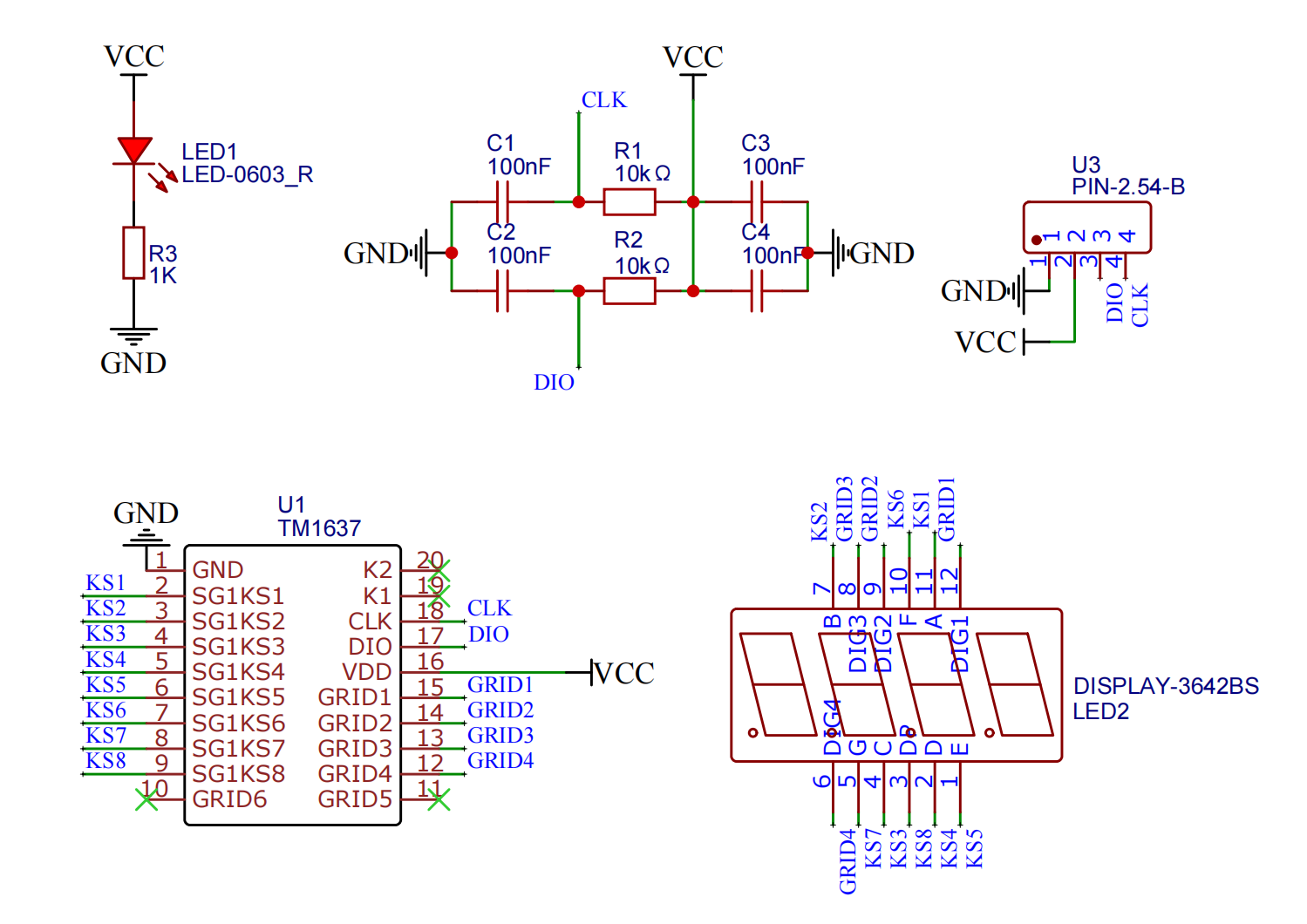

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| VCC | VCC（电源输入正极） |
| GND | GND（电源输入负极） |
| DIO | 数据引脚 |
| SCL | 时钟引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定

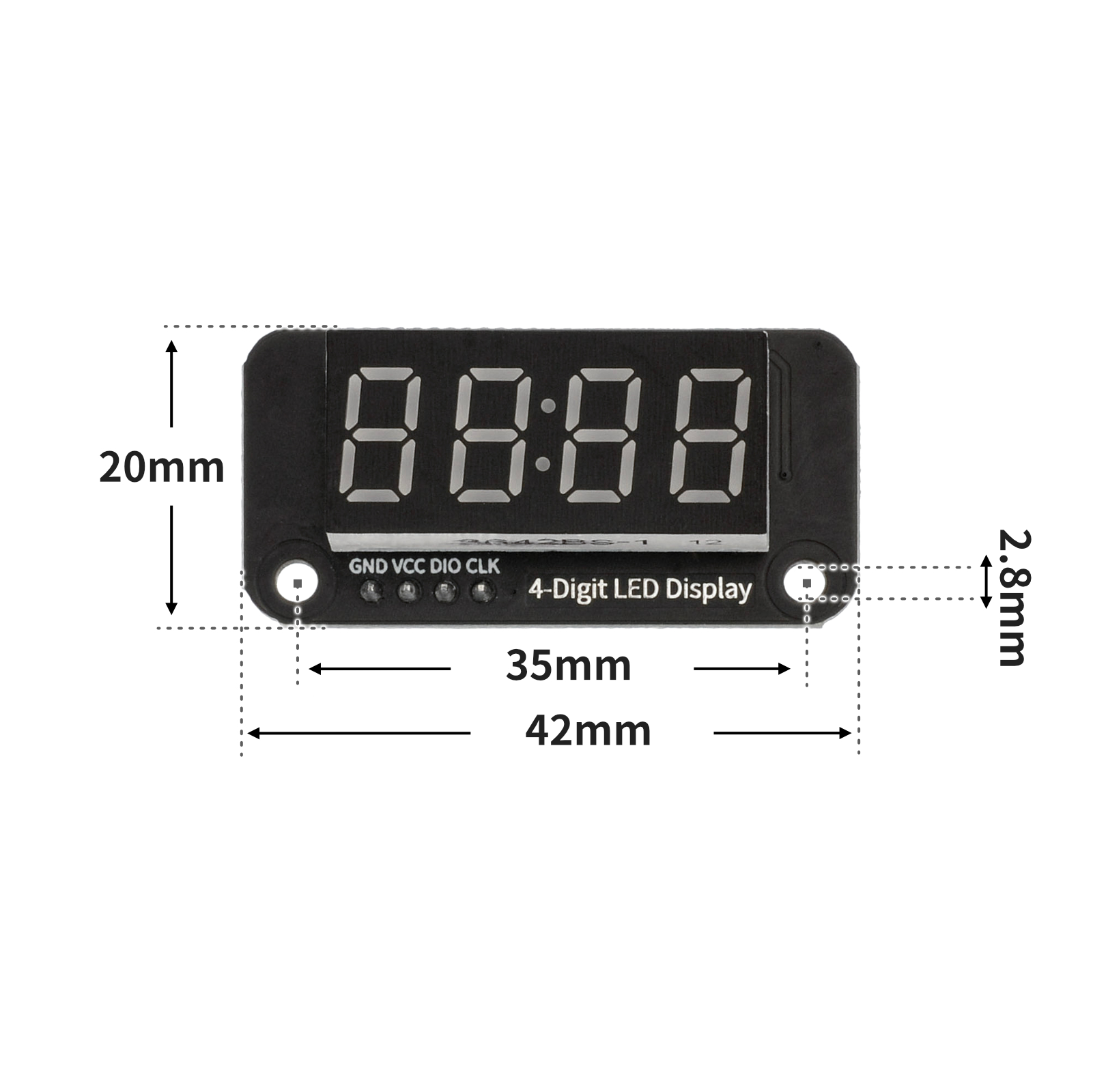

4、电路板尺寸 点这里回到目录
5、添加Arduino库文件 点这里回到目录
首先找到Arduino库文件夹：
把库文件复制到Arduino IDE软件目录下的libraries文件夹中即可：
库文件：点击下载
6、Arduino IDE示例程序 点这里回到目录
示例程序：点击下载
#include <SevenSegmentTM1637.h>
SevenSegmentTM1637 display(9,10);
void setup(){
display.begin();
display.setBacklight(20);
}
void loop(){
//数码管30秒倒计时
for (int i = 30; i >= 0; i = i + (-1)) {
display.clear();
display.print(String(i));
delay(1000);
}
}

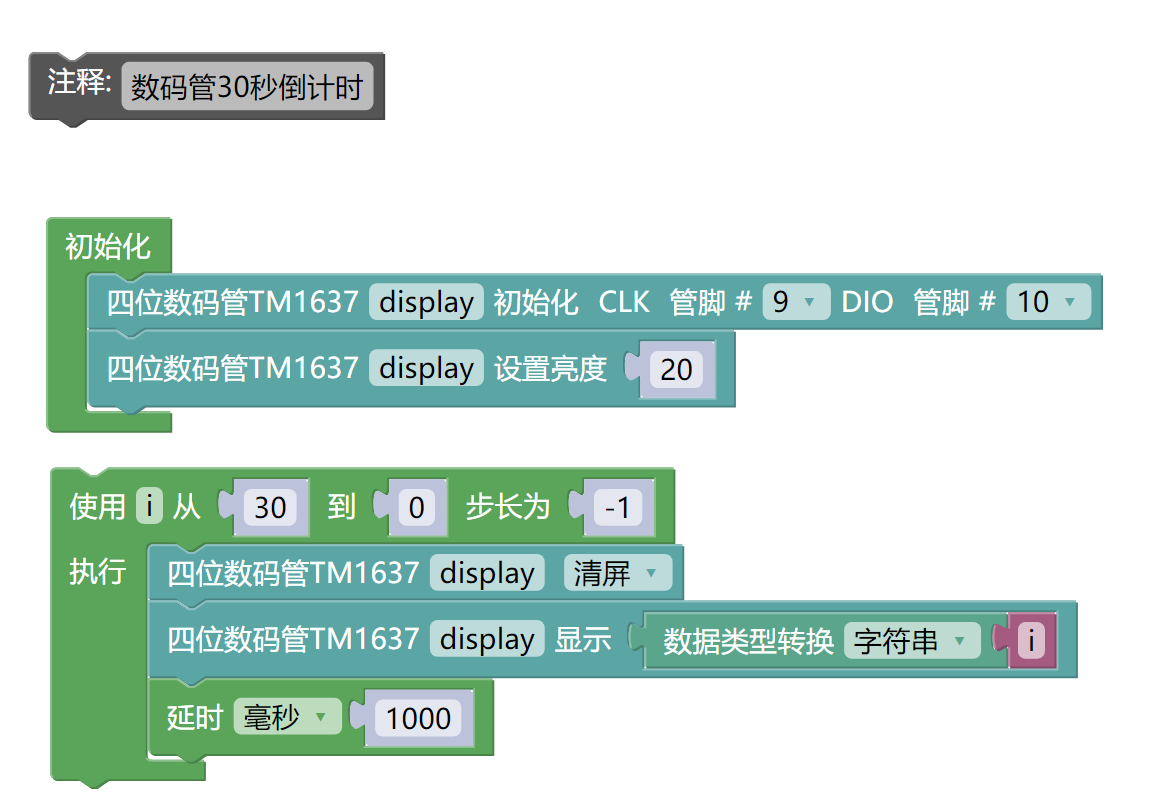

7、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序：点击下载
8、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- TM637四位时钟数码管模块（HS-F15A）*1
- 1P母对母杜邦线 *4条 或 2P母对母杜邦线 *2条

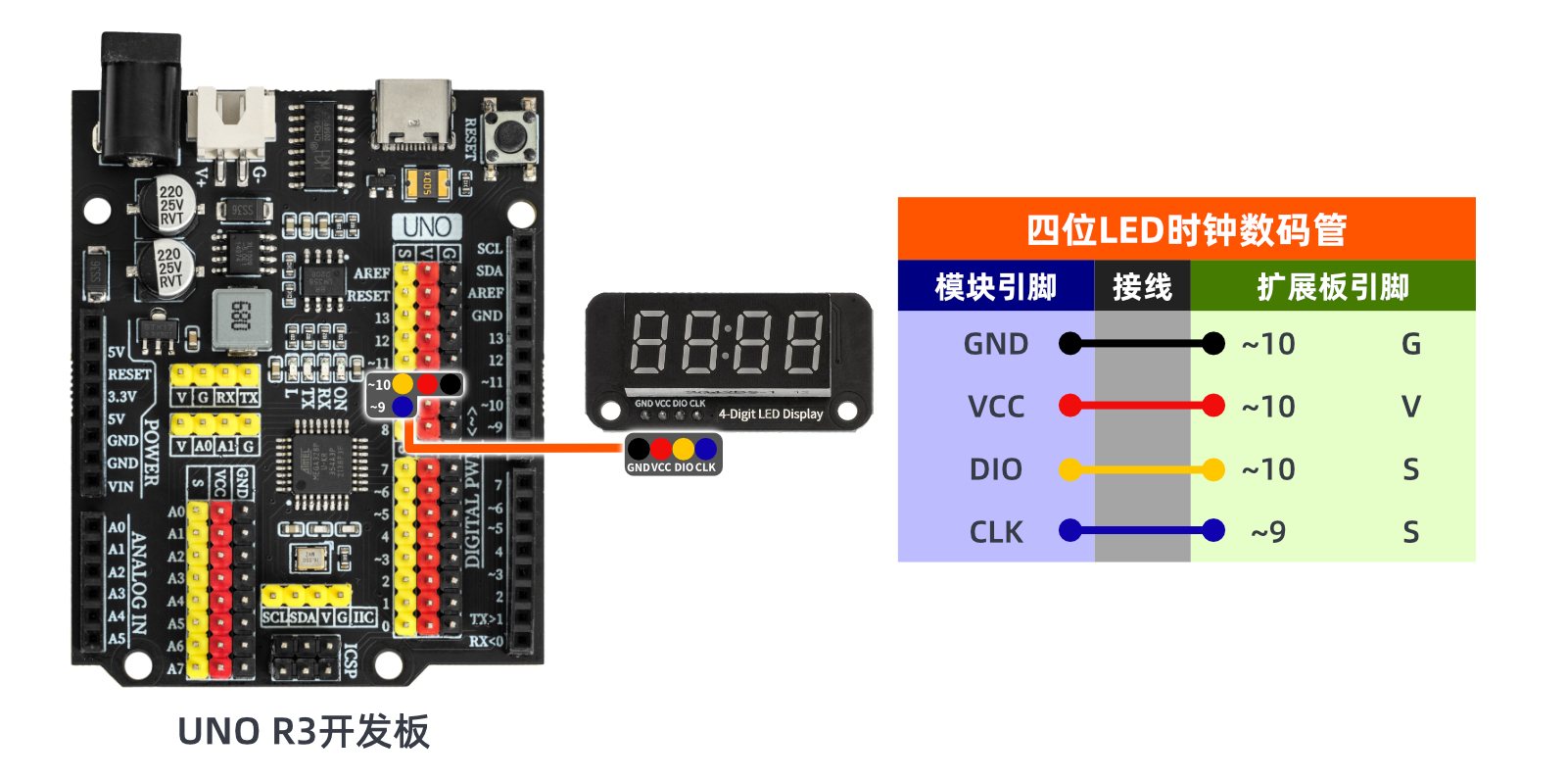

电路接线图：
9、视频教程 点这里回到目录
视频教程：点击查看
10、测试结论 点这里回到目录

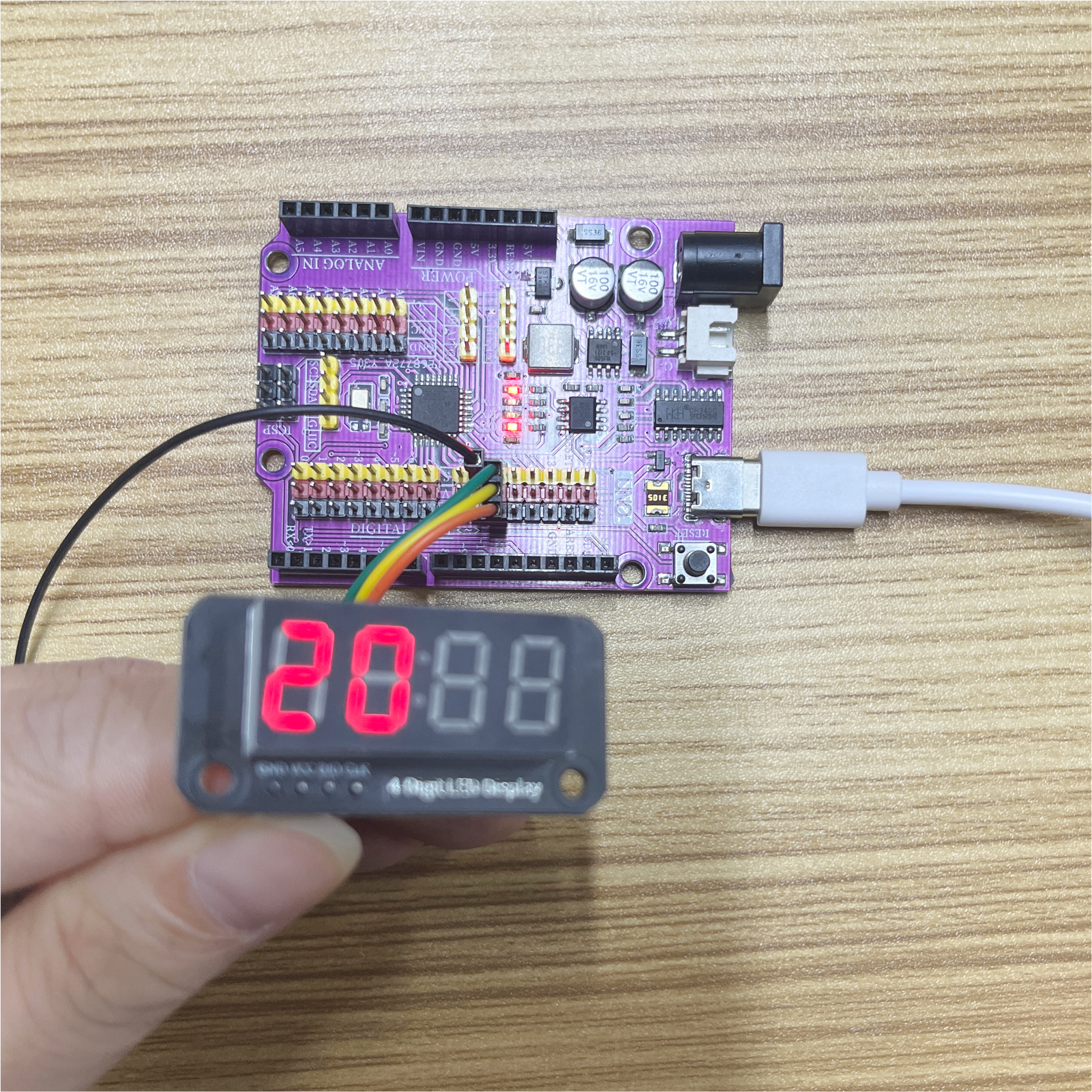

上传程序到 Arduino UNO 开发板之后，会看到数码管开始30秒倒计时；同时了解到四段七位数码管相当于几个LED灯点亮和熄灭达到我们想要的效果。
