HS-S45L 气压传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. 添加Arduino库文件
6. 添加Micropython库文件
7. ArduinoIDE 和Python语言示例程序
8. 米思齐 Mixly 示例程序（图形化语言）
9. Arduino测试环境搭建
10. 视频教程
11. 测试结论

---

1、介绍 点这里回到目录

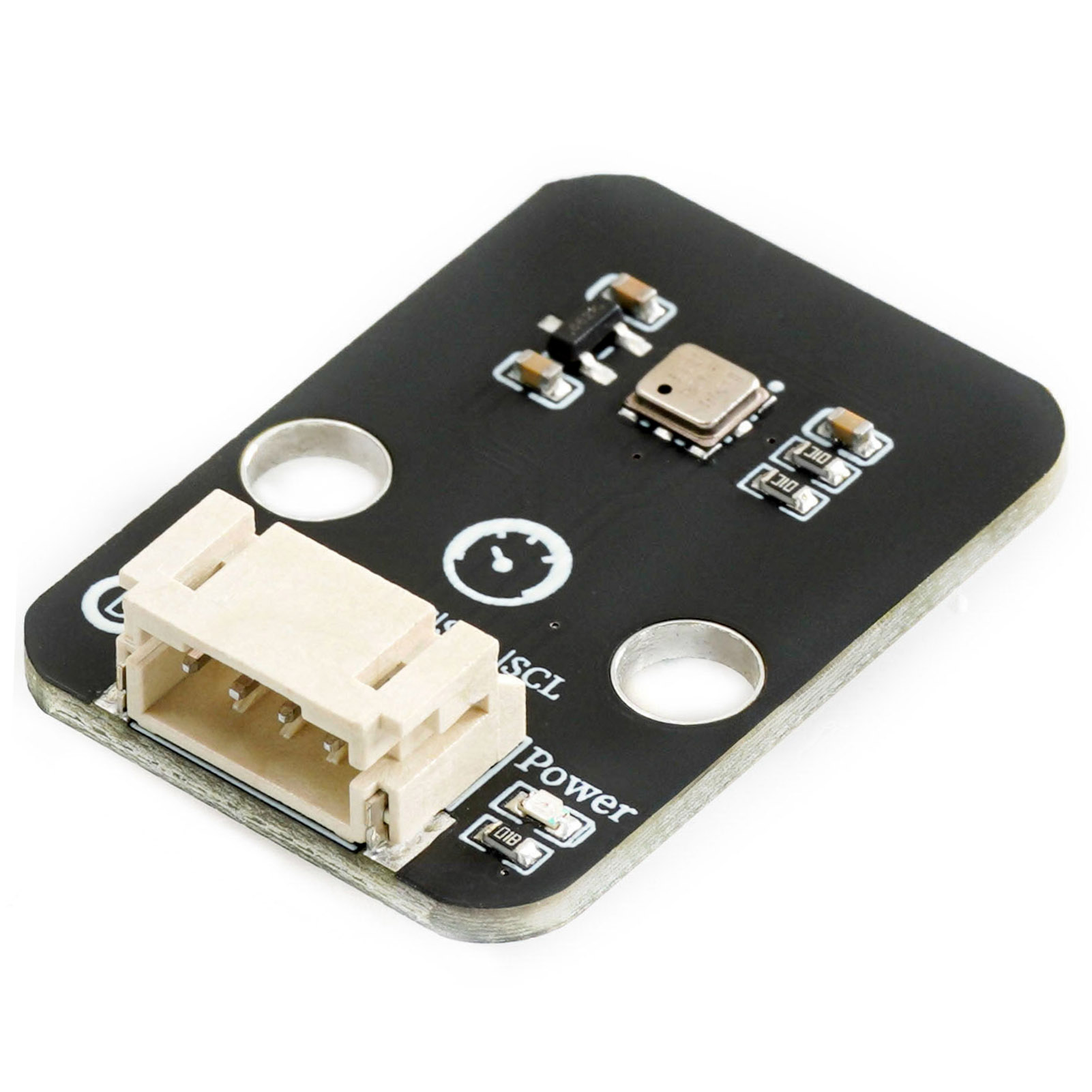

BMP180气压传感器是能感受气体压力并按照一定规律将其转换为可用输出信号的器件或装置。其基本功能是精确测量气体的压力值，并将压力信号转换为电信号等便于处理和传输的信号形式，为后续的显示、控制和数据处理等提供基础

---

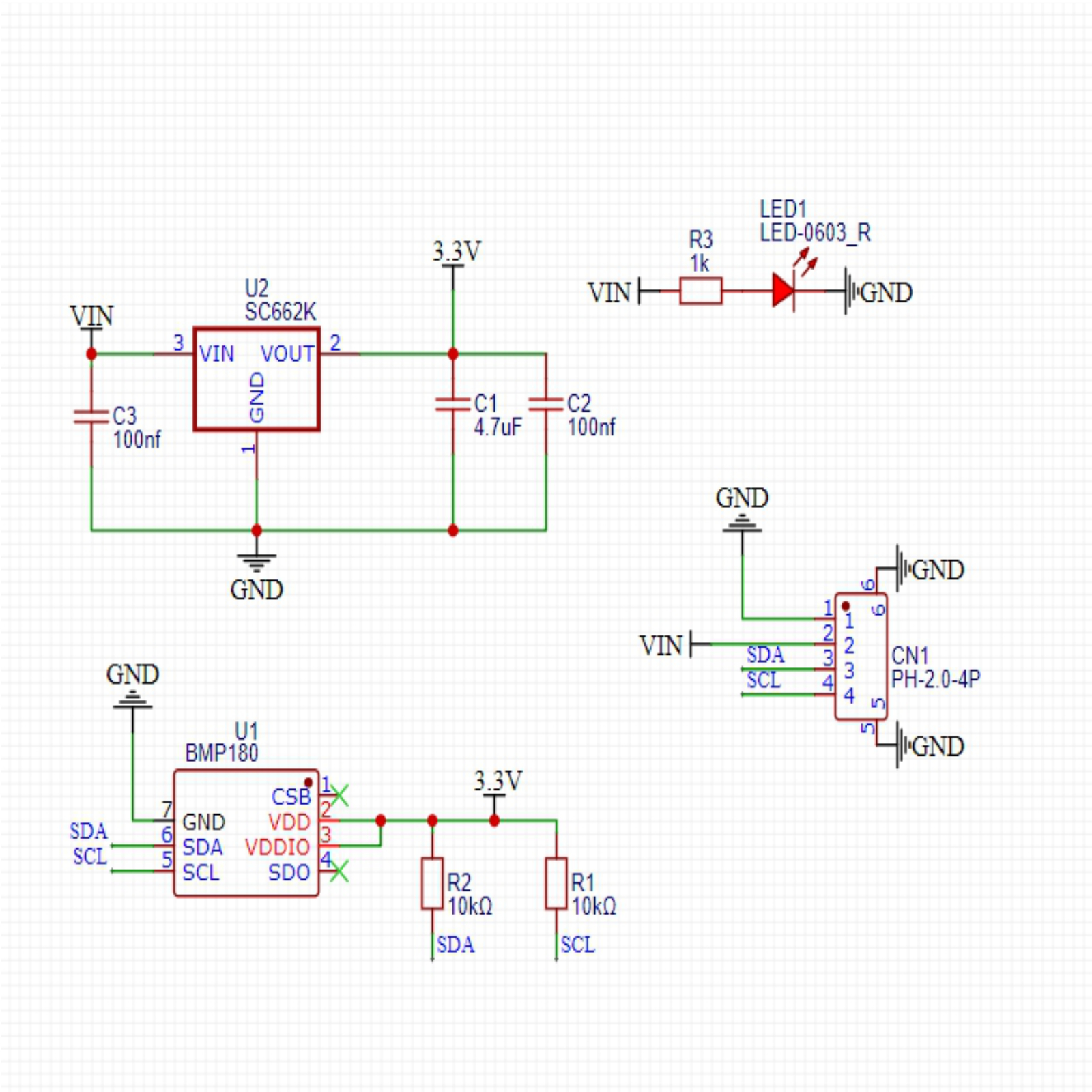

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
L	时钟信号通信引脚
A	双向数据通信引脚

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：乐高搭建

---

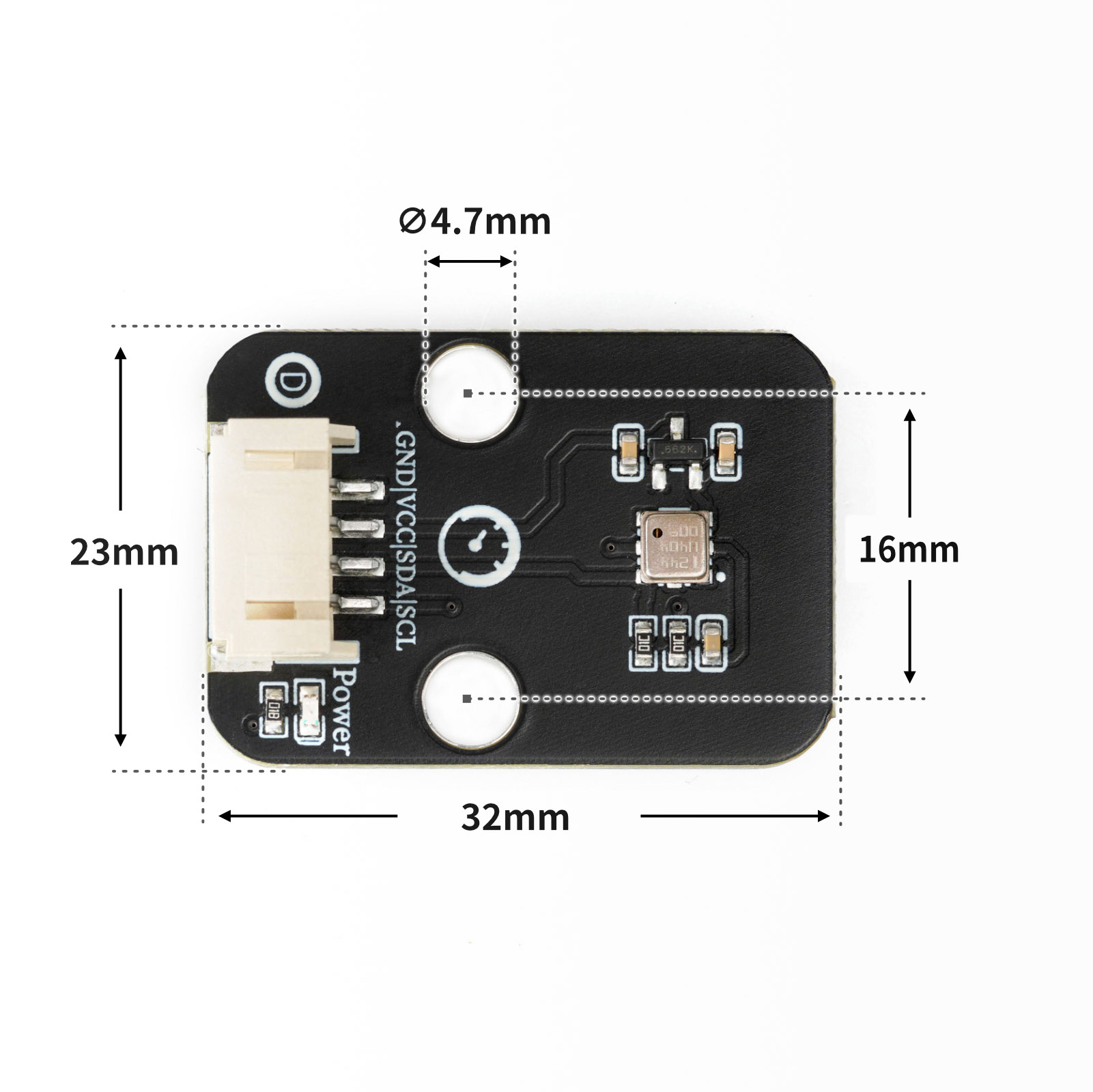

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件

不会使用库文件的参考这里：库文件安装使用

库文件下载：点击下载

米思齐库文件下载步骤（使用代码前前下载米思齐库文件）：

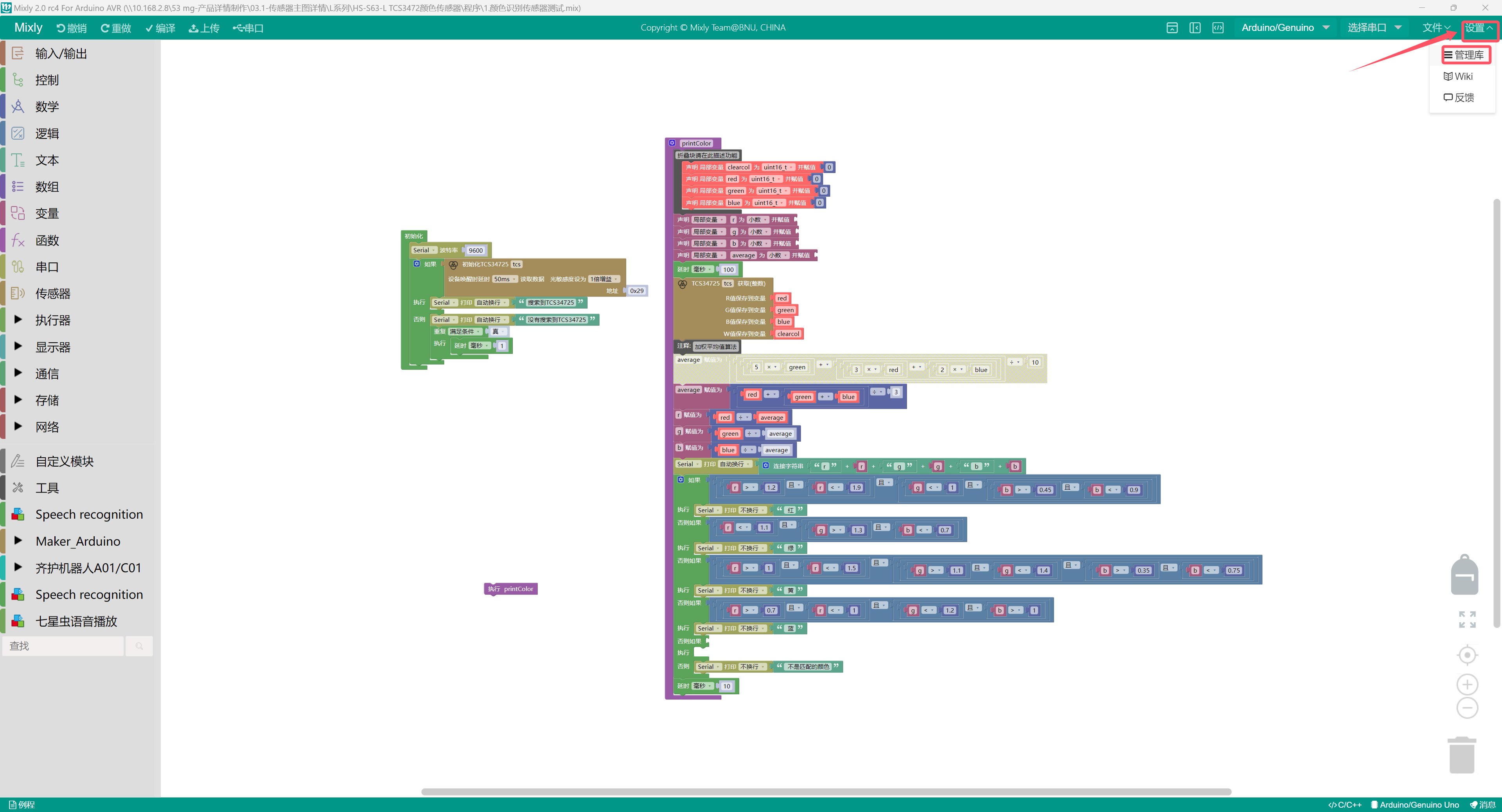

第一步：找到库文件

点击设置，再点击管理库

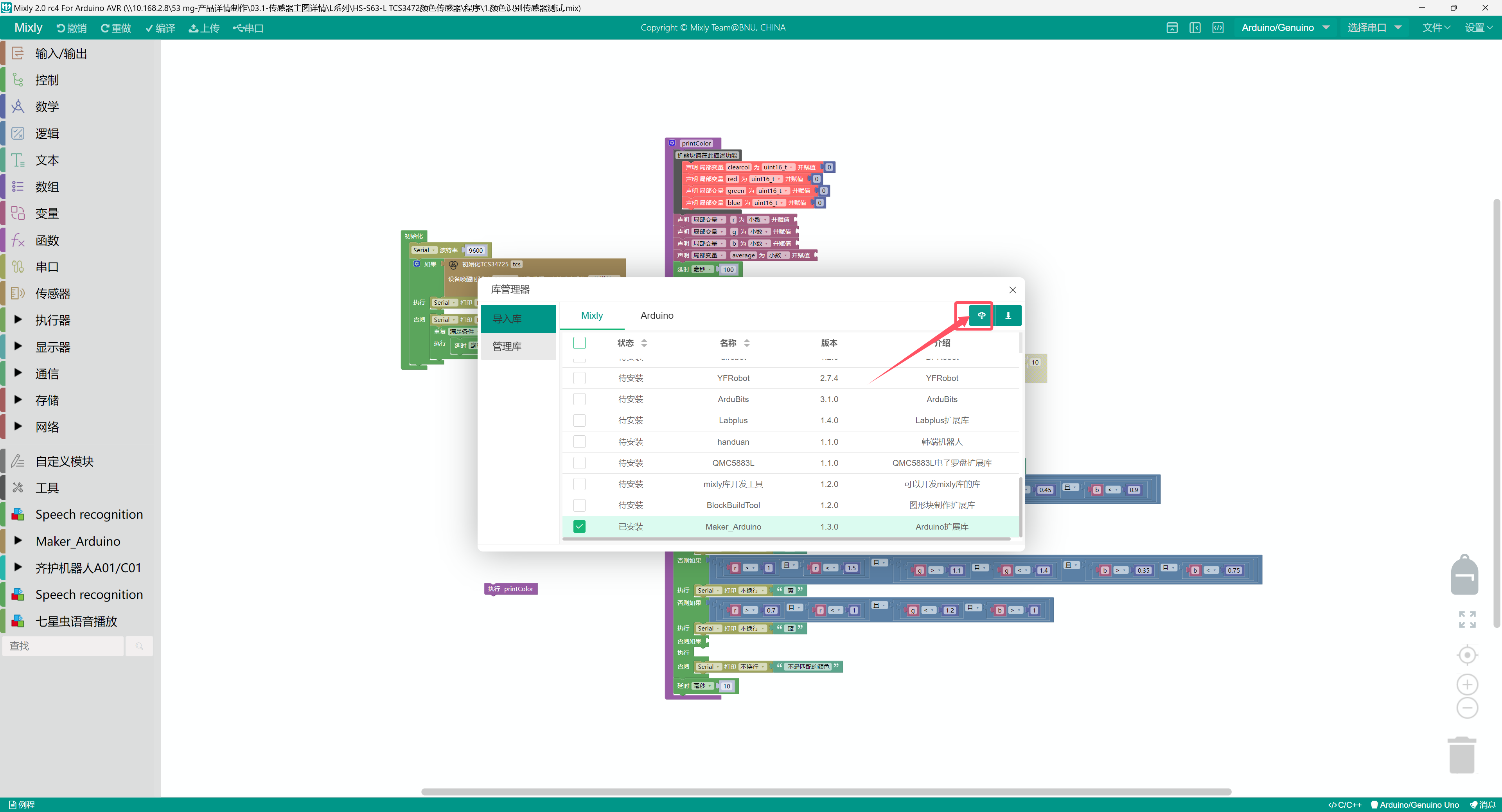

第二步：找到对应的库并勾选上

第三步：点击导入

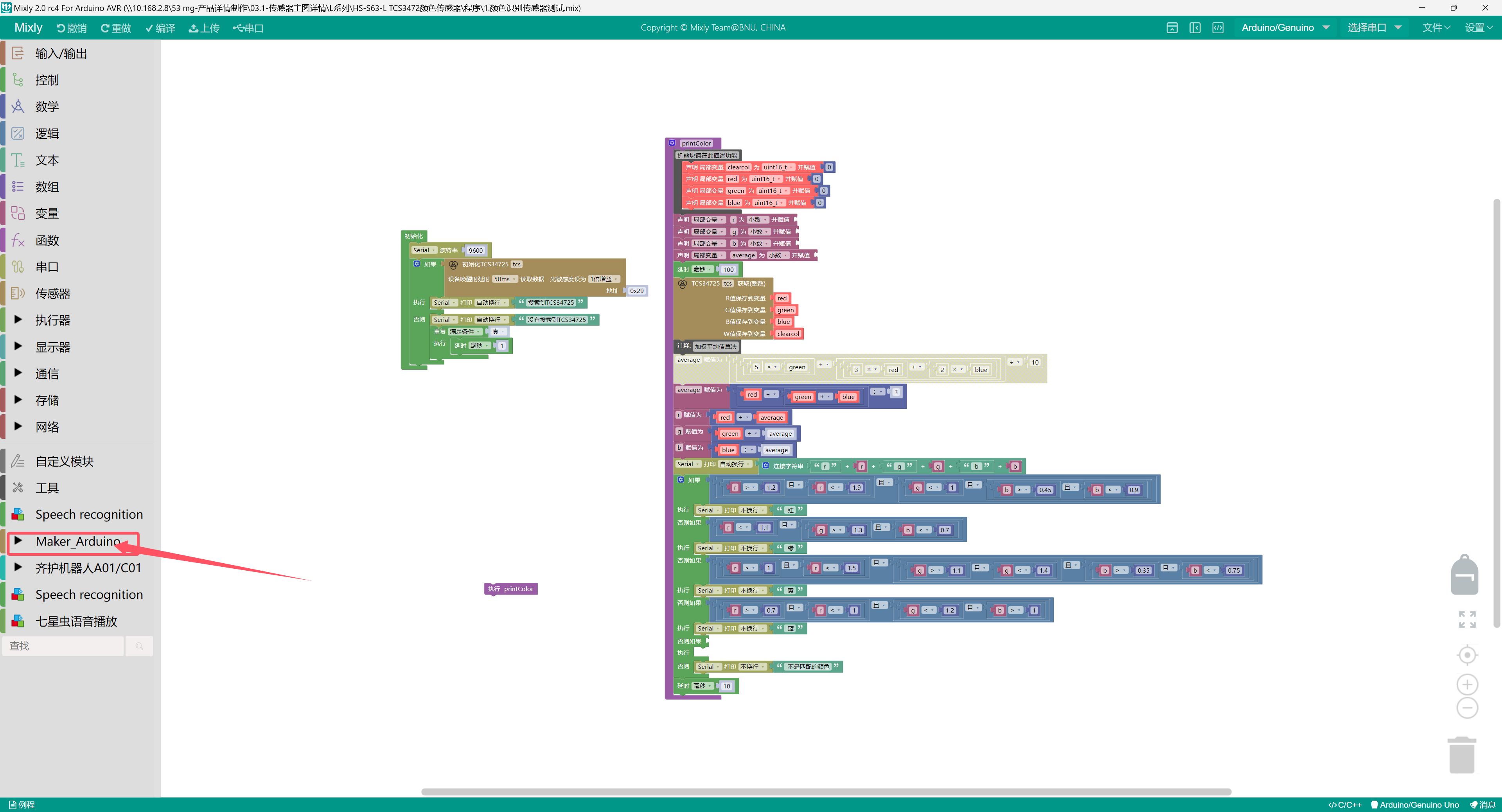

最后一步：检查是否添加成功，如果成功如下图所示，没有则检查以上步骤是否出错。

---

6、添加MicroPython环境库文件 点这里回到目录

不会安装库文件的请点击这里：参考链接

库文件名称：

库文件代码：

---

7、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板)：点击下载

#include <Wire.h>
#include <Adafruit_BMP085.h>

Adafruit_BMP085 BMP;

void setup(){
  Serial.begin(9600);
  if (!BMP.begin()) {
    Serial.println("Could not find a valid BMP085/BMP180 sensor, check wiring!");
    while (true) {
    }

  }
}

void loop(){
  Serial.print("Temperature = ");
  Serial.print(BMP.readTemperature());
  Serial.println(" ℃");
  Serial.print("Pressure = ");
  Serial.print(BMP.readPressure());
  Serial.println(" Pa");
  Serial.print("Approx altitude = ");
  Serial.print(BMP.readAltitude(101325));
  Serial.println(" m");
  Serial.println("");
  delay(1000);

}

示例程序（ESP32开发板-MicroPython语言)：

---

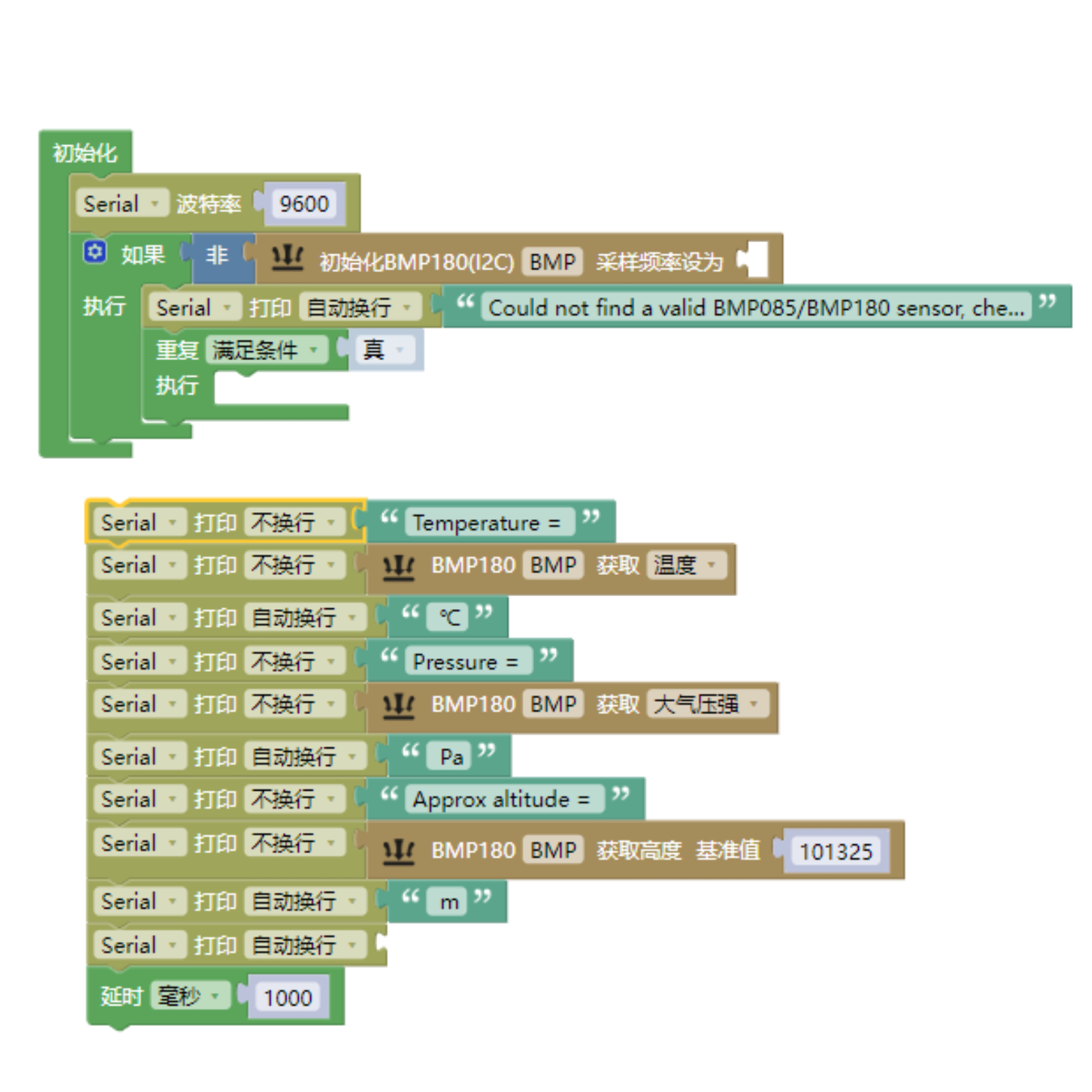

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

9、测试环境搭建 点这里回到目录

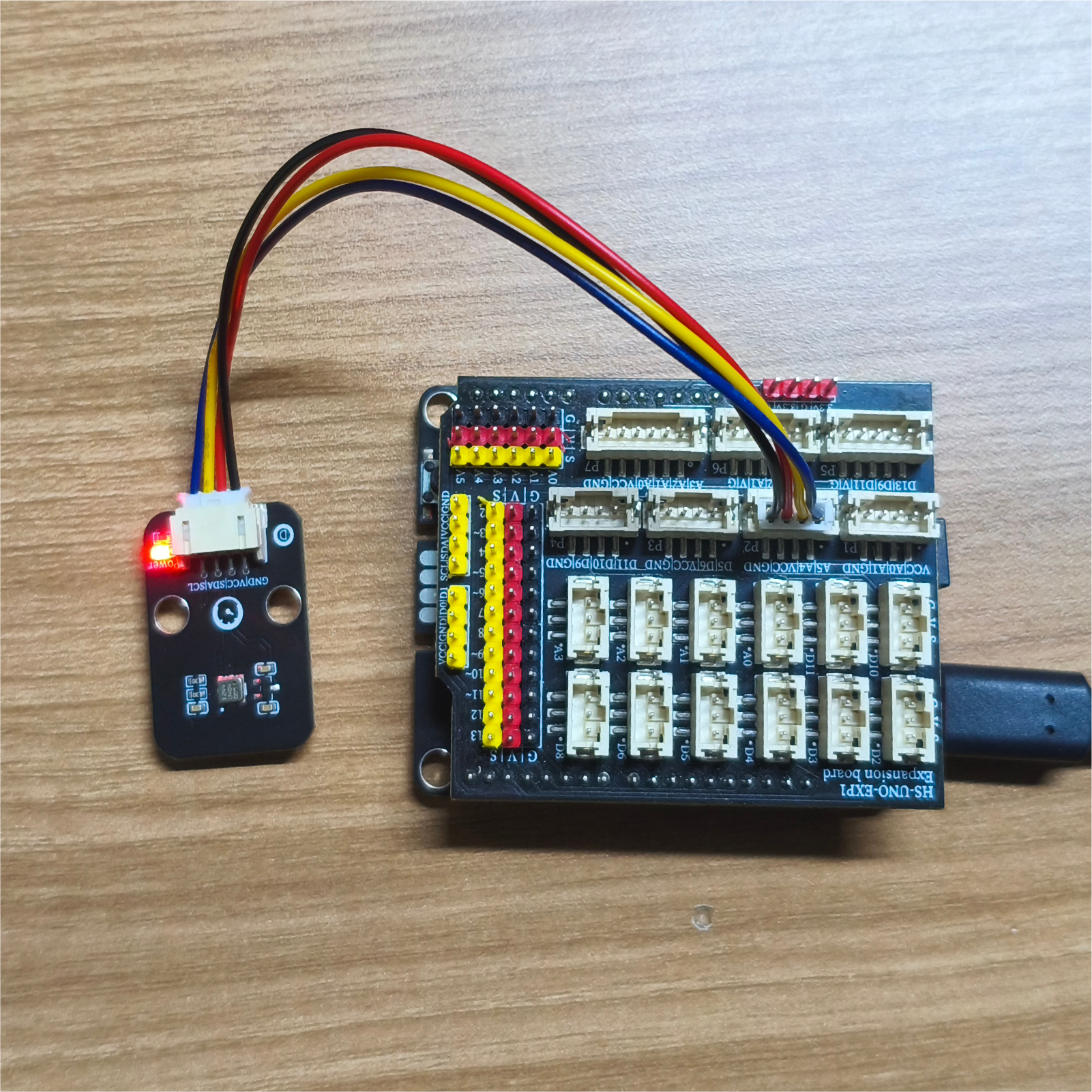

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 EXP 扩展板 *1
• USB type-c 数据线 *1
• HS-S45L 气压传感器*1
• PH2.0 4P双头端子线 *1

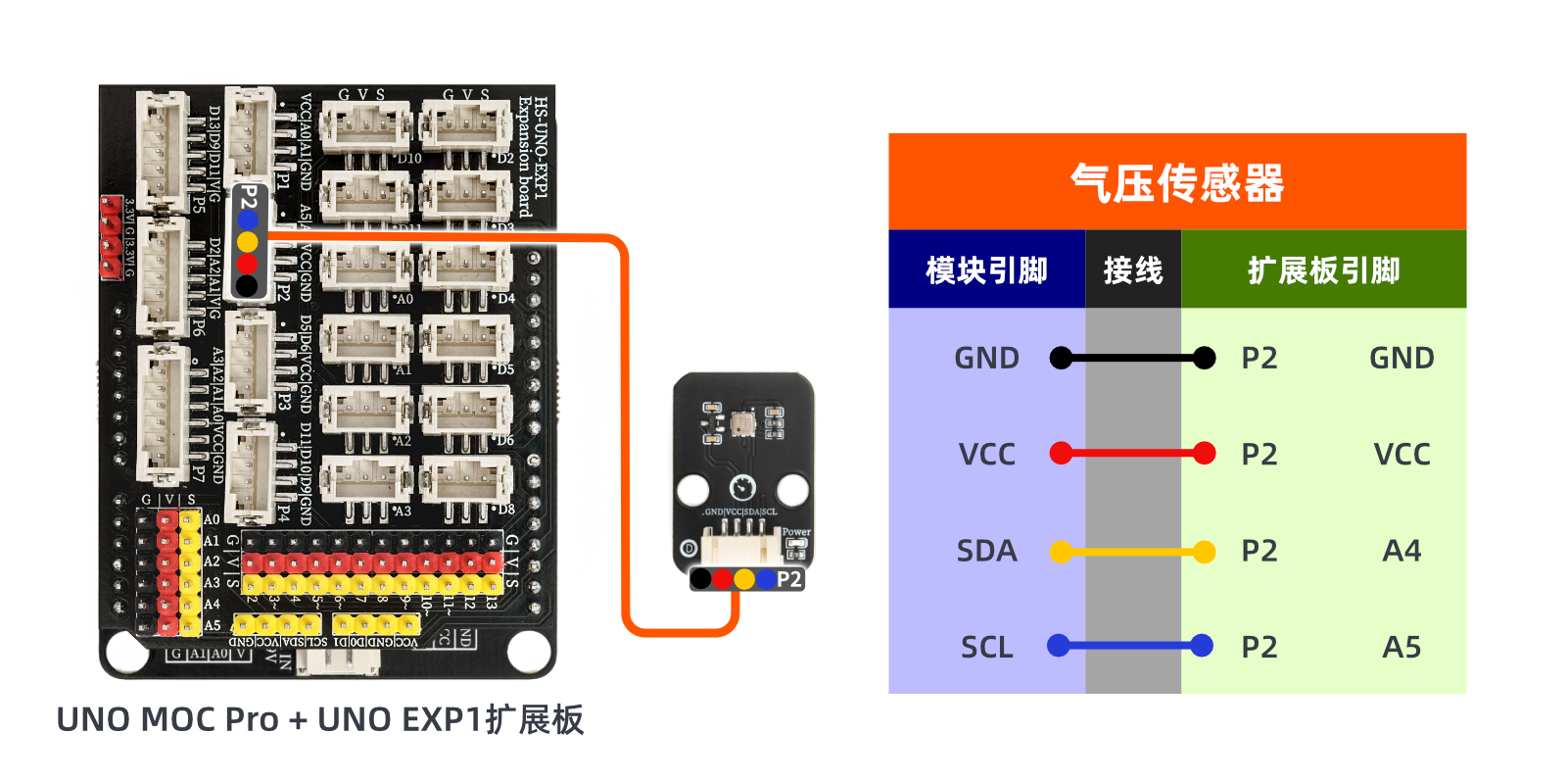

电路接线图：

ESP32 Python 测试环境搭建

---

10、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

11、测试结论 点这里回到目录

Arduino UNO测试结论：

下入代码，之后电脑串口显示温度，大气压强。

---
