HS-KEY 4P-4P 按键模块
1、介绍 点这里回到目录
四位模拟独立按键开关包含4个四脚按键，依靠金属弹片来保护受力情况；在四脚按键开关中，当某个按钮被按压时，电路导通；当撤销这种压力的时候，电路断开。这个施压的力，就是用我们的手去开按钮、关按钮的动作。四个按键都是数字开关。与开发板连接时，会占用4个io口。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| 1 | 数字信号引脚 |
| 2 | 数字信号引脚 |
| 3 | 数字信号引脚 |
| 4 | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：四螺丝固定

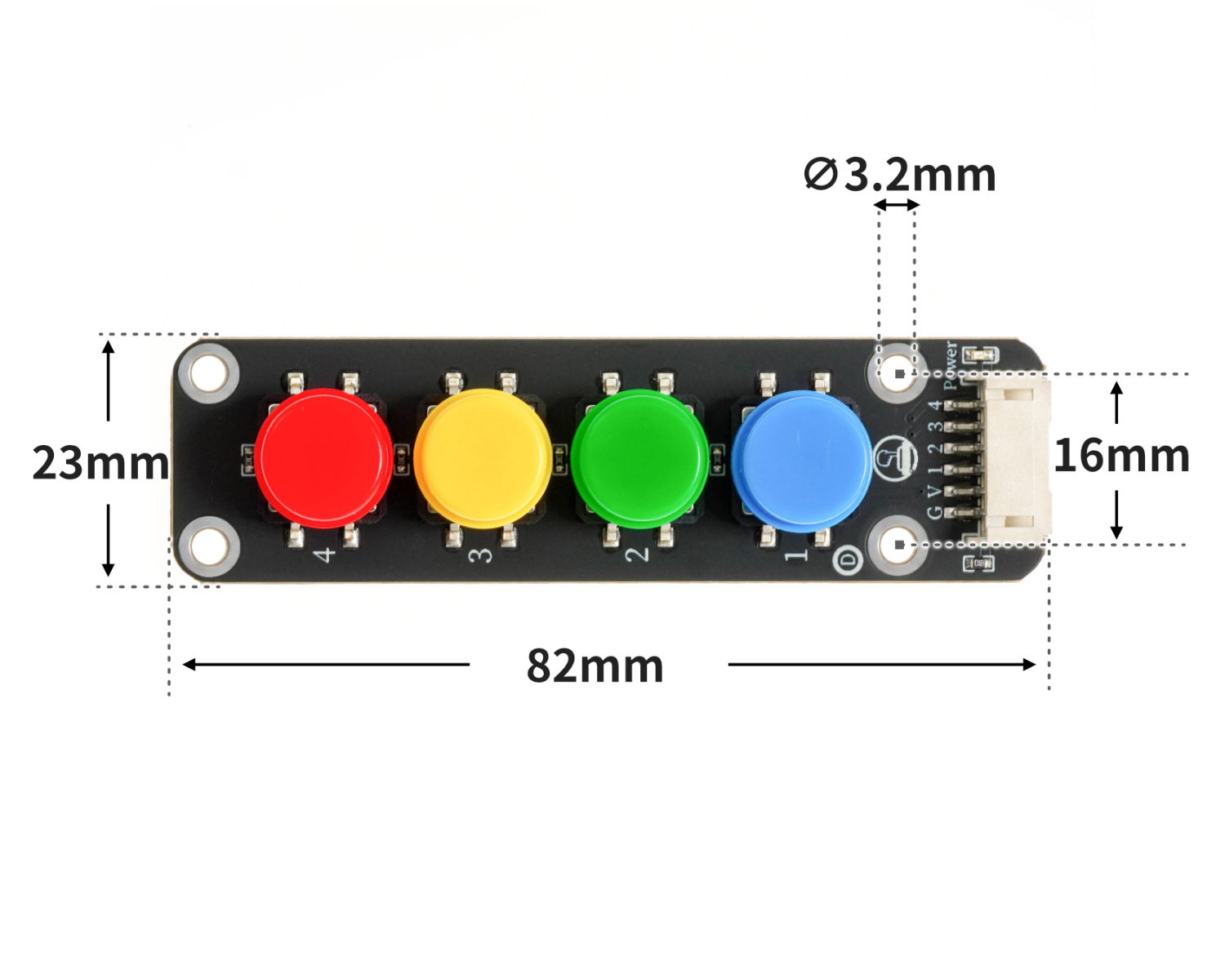

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
volatile int light;
void setup(){
light = 0;
pinMode(6, OUTPUT);
analogWrite(6, 0);
pinMode(A0, INPUT);
pinMode(A1, INPUT);
pinMode(A2, INPUT);
pinMode(A3, INPUT);
}
void loop(){
//LED灯接D6引脚：四位按键模块1~4分别接开发板A0，A1，A2，A3
if (digitalRead(A0) == 0) {
light = 0;
}
if (digitalRead(A1) == 0) {
light = 30;
}
if (digitalRead(A2) == 0) {
light = 125;
}
if (digitalRead(A3) == 0) {
light = 255;
}
analogWrite(6, light);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

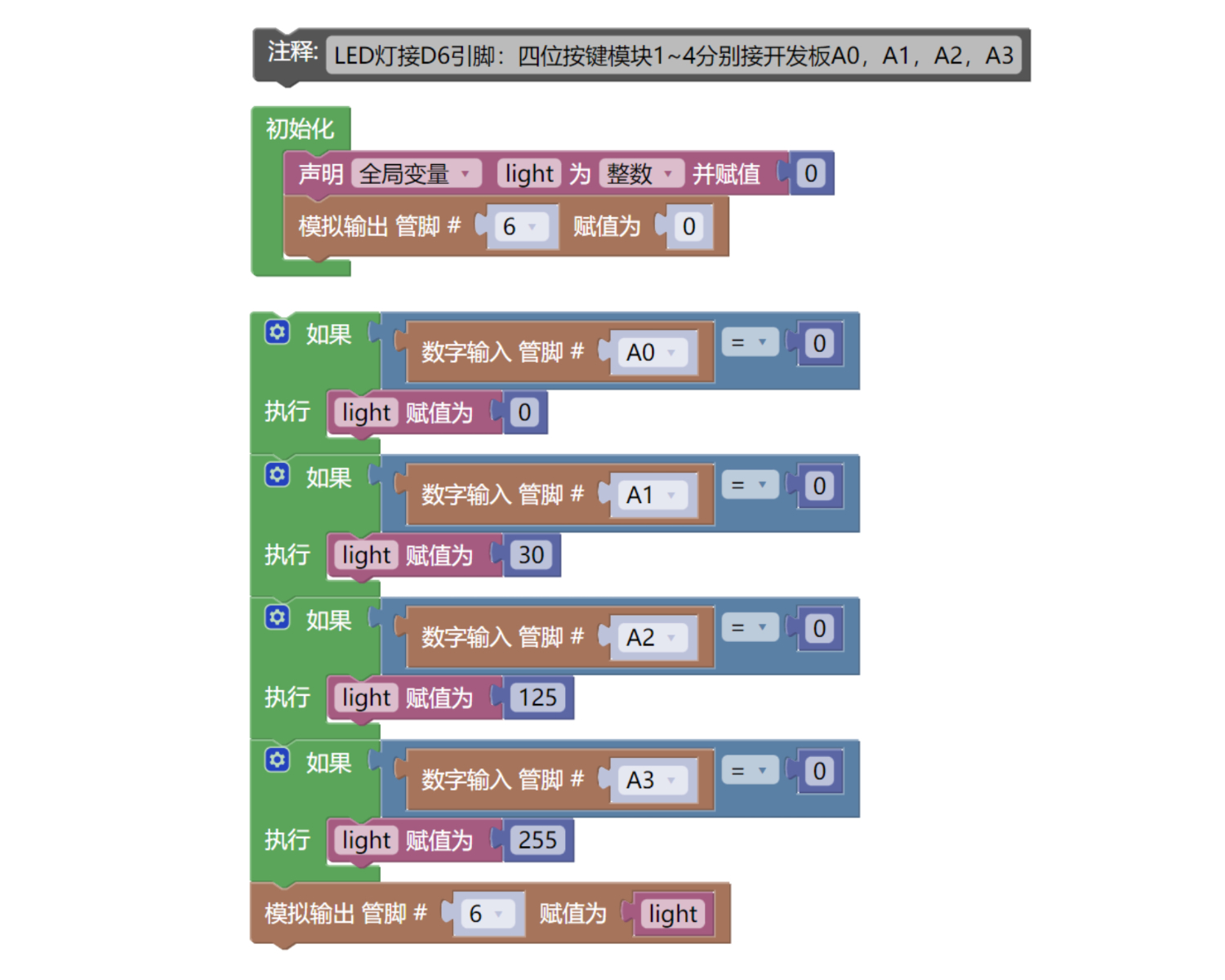

示例程序：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- LED灯模块（HS-F08P）*1
- 四位模拟按键模块（HS-KEY4B-P）*1
- PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2
电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到UNO-R3 PRO开发板之后，接通电源。按下不同按键后，led的亮度也会有不同。
