HS-S66P 自锁按键模块

目 录 (点击目录列表可以跳转到相应位置)

  1. 介绍
  2. 原理图
  3. 模块参数
  4. 电路板尺寸
  5. ArduinoIDE 示例程序
  6. 米思齐 Mixly 示例程序(图形化语言)
  7. Arduino测试环境搭建
  8. 视频教程
  9. 测试结论

1、介绍 点这里回到目录

自锁开关模块,在按下开关后,通过机械卡锁或电子电路的方式将开关状态保持住,即使外力消失,开关也能维持在接通或断开状态,直到再次施加特定的操作来改变其状态。


2、原理图 点这里回到目录

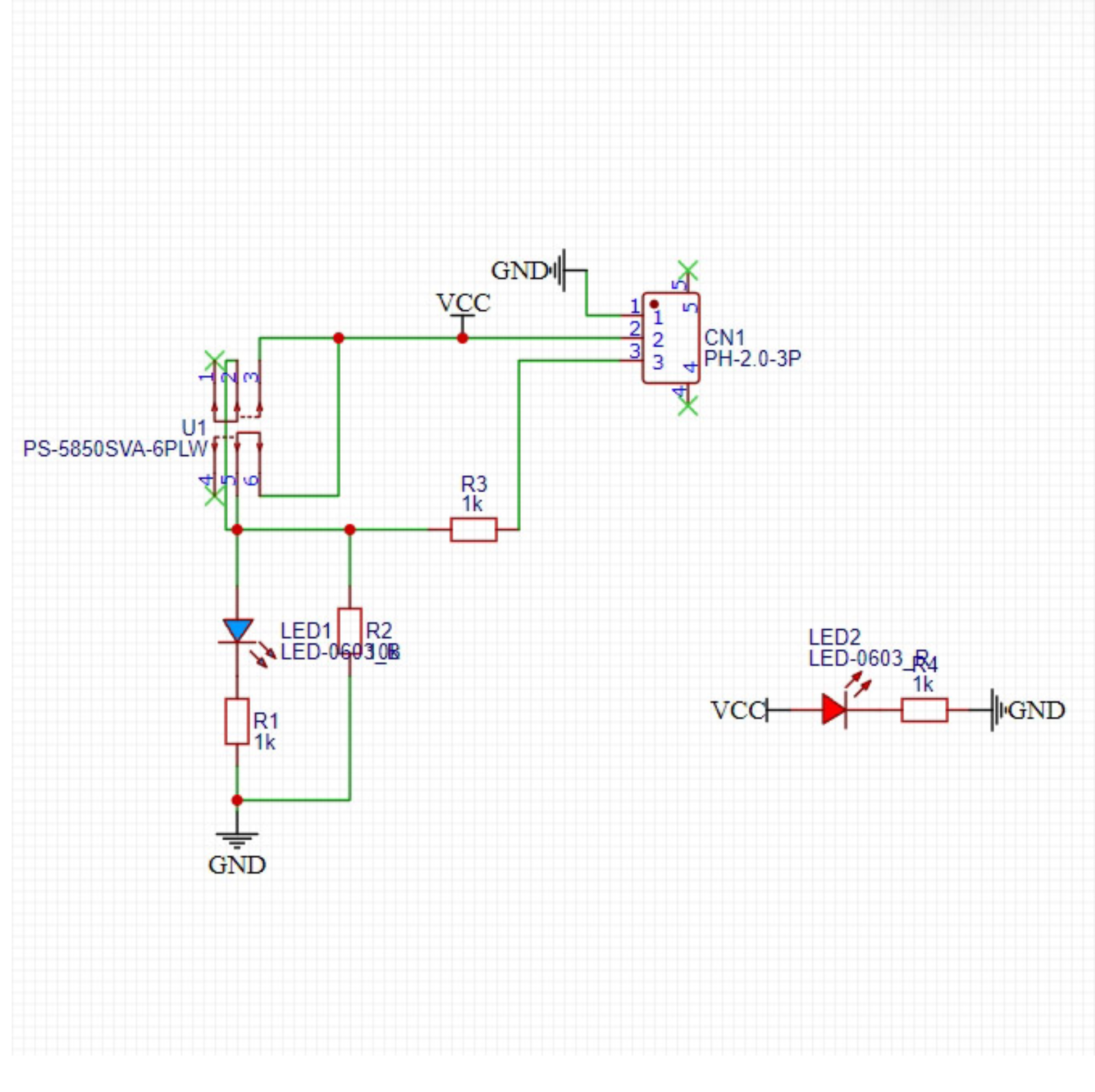

HS-S66P 自锁按键模块


3、模块参数 点这里回到目录

引脚名称 描述
G GND(电源输入负极)
V VCC(电源输入正极)
S 数字信号引脚
  • 供电电压:3.3V / 5V

  • 连接方式:PH2.0端子线

  • 安装方式:螺丝固定


4、电路板尺寸 点这里回到目录

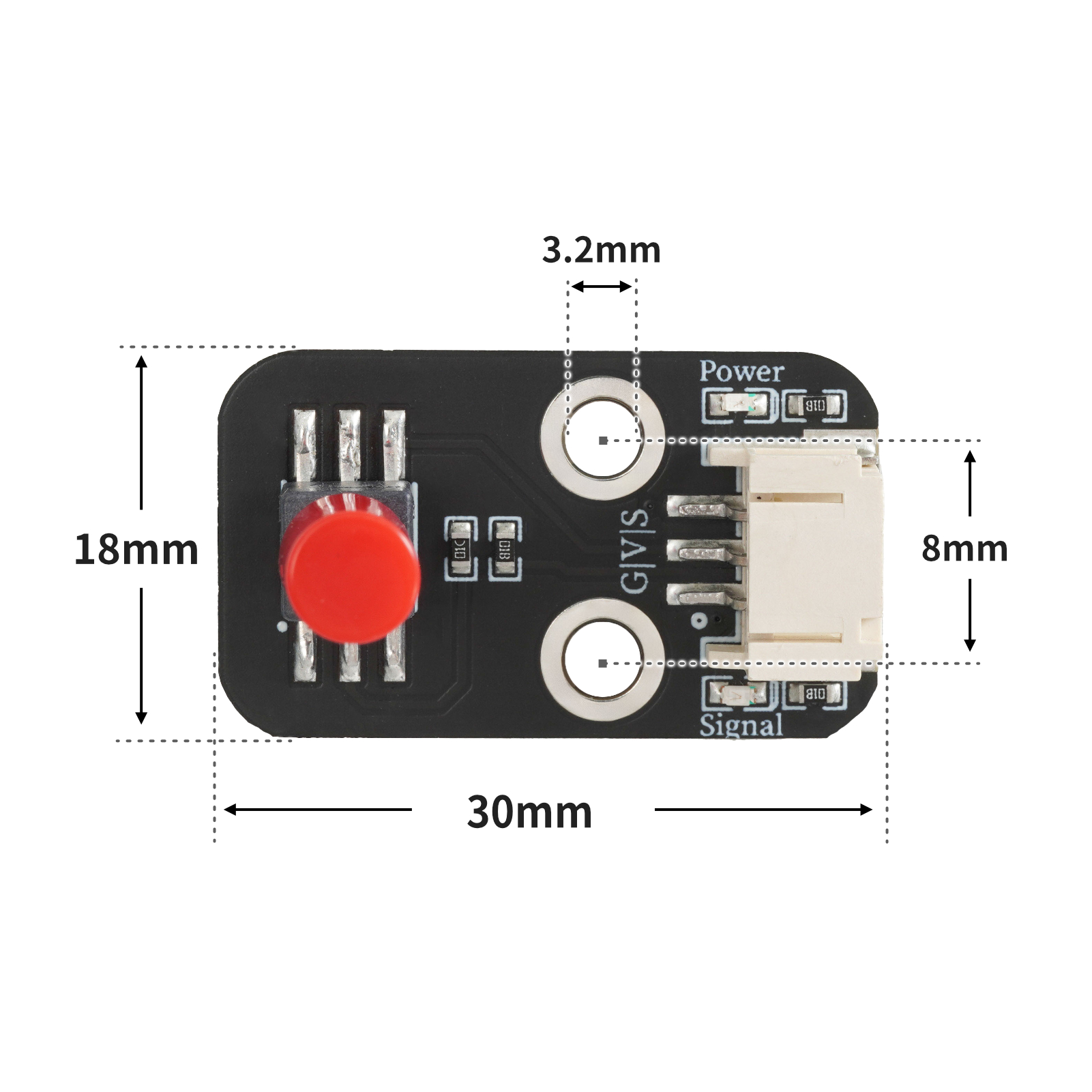

HS-S66P 自锁按键模块


5、Arduino IDE示例程序 点这里回到目录

示例程序(UNO开发板):点击下载

void setup(){
  Serial.begin(9600);
  pinMode(4, INPUT);
  pinMode(6, OUTPUT);
}

void loop(){
  if (digitalRead(4) == HIGH) {
    digitalWrite(6,HIGH);

  } else {
    digitalWrite(6,LOW);

  }
  Serial.println(digitalRead(4));

}

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):

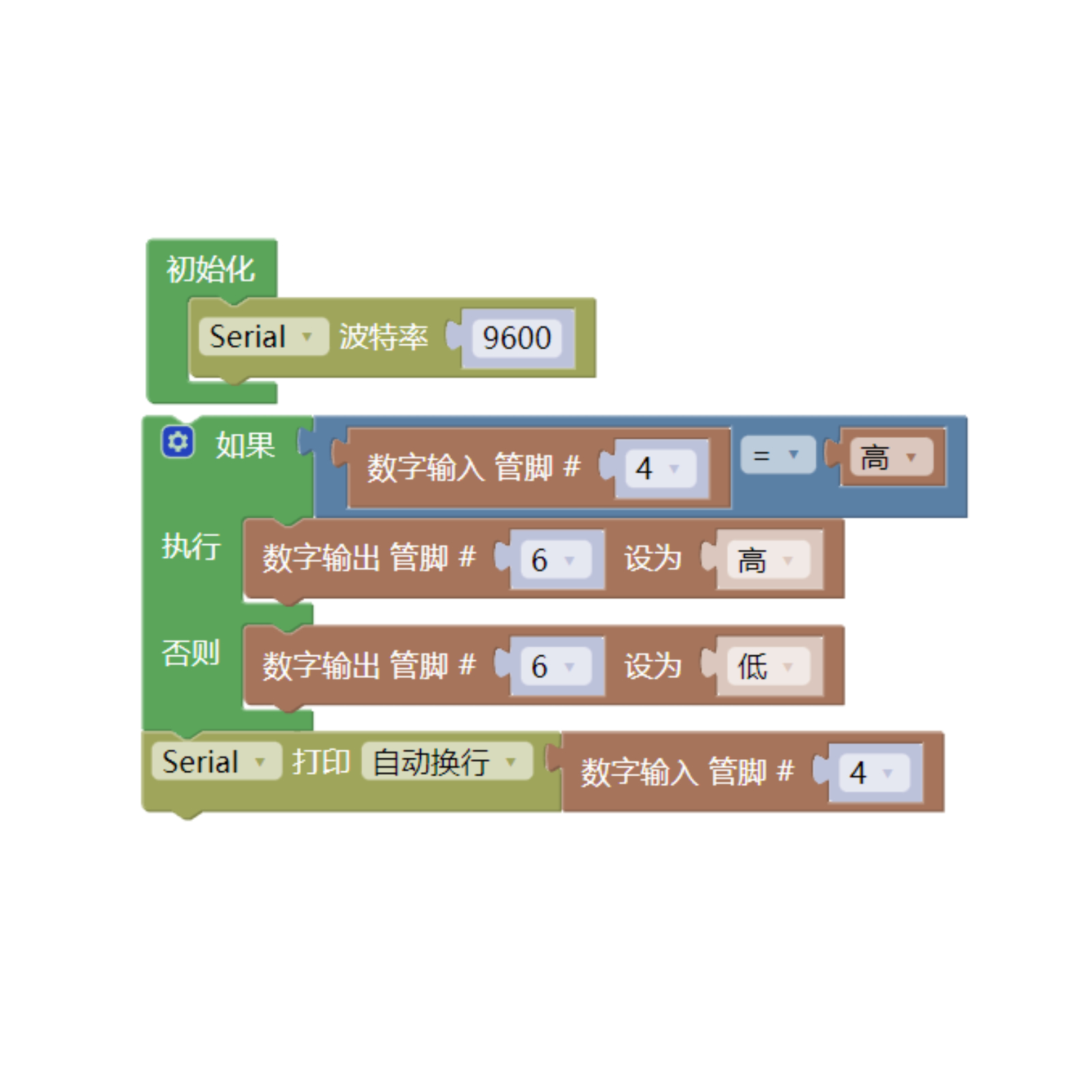

6、米思齐 Mixly 示例程序(图形化语言) 点这里回到目录

示例程序:点击下载

HS-S66P 自锁按键模块

示例程序(ESP32开发板):点击下载


7、测试环境搭建 点这里回到目录

Arduino环境搭建

准备配件:

  • HELLO STEM UNO R3 开发板 *1
  • HELLO STEM UNO R3 P 扩展板 *1
  • USB type-c 数据线 *1
  • LED灯模块(HS-F08P)*1
  • 自锁按键模块(HS-66P)*1
  • PH2.0 3P端子转杜邦线 *2 或 PH2.0 3P双头端子线 *2

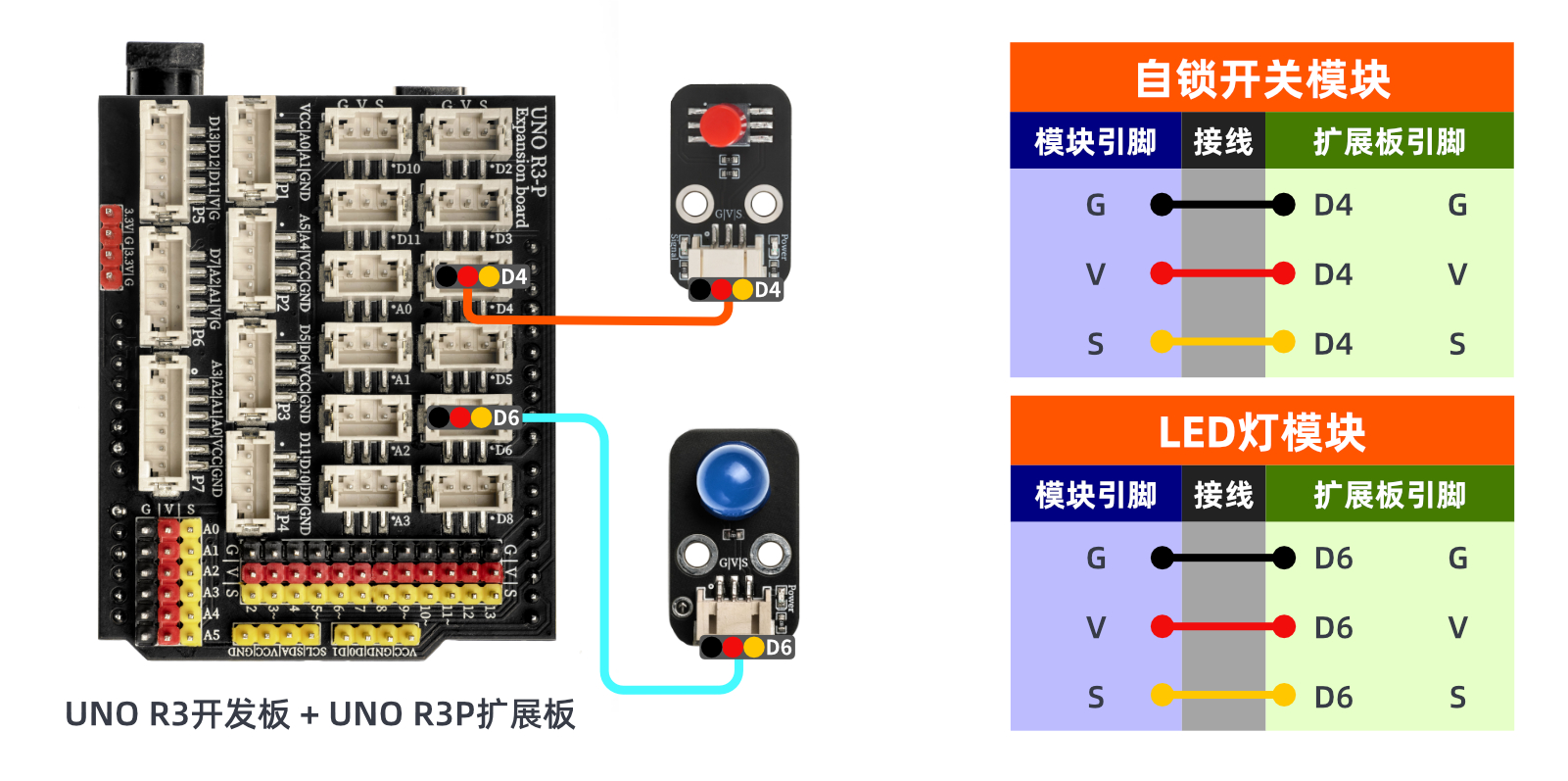

电路接线图:

HS-S66P 自锁按键模块

Micropython环境搭建

准备配件:

电路接线图:


8、视频教程 点这里回到目录

视频教程:点击查看


9、测试结论 点这里回到目录

HS-S66P 自锁按键模块HS-S66P 自锁按键模块

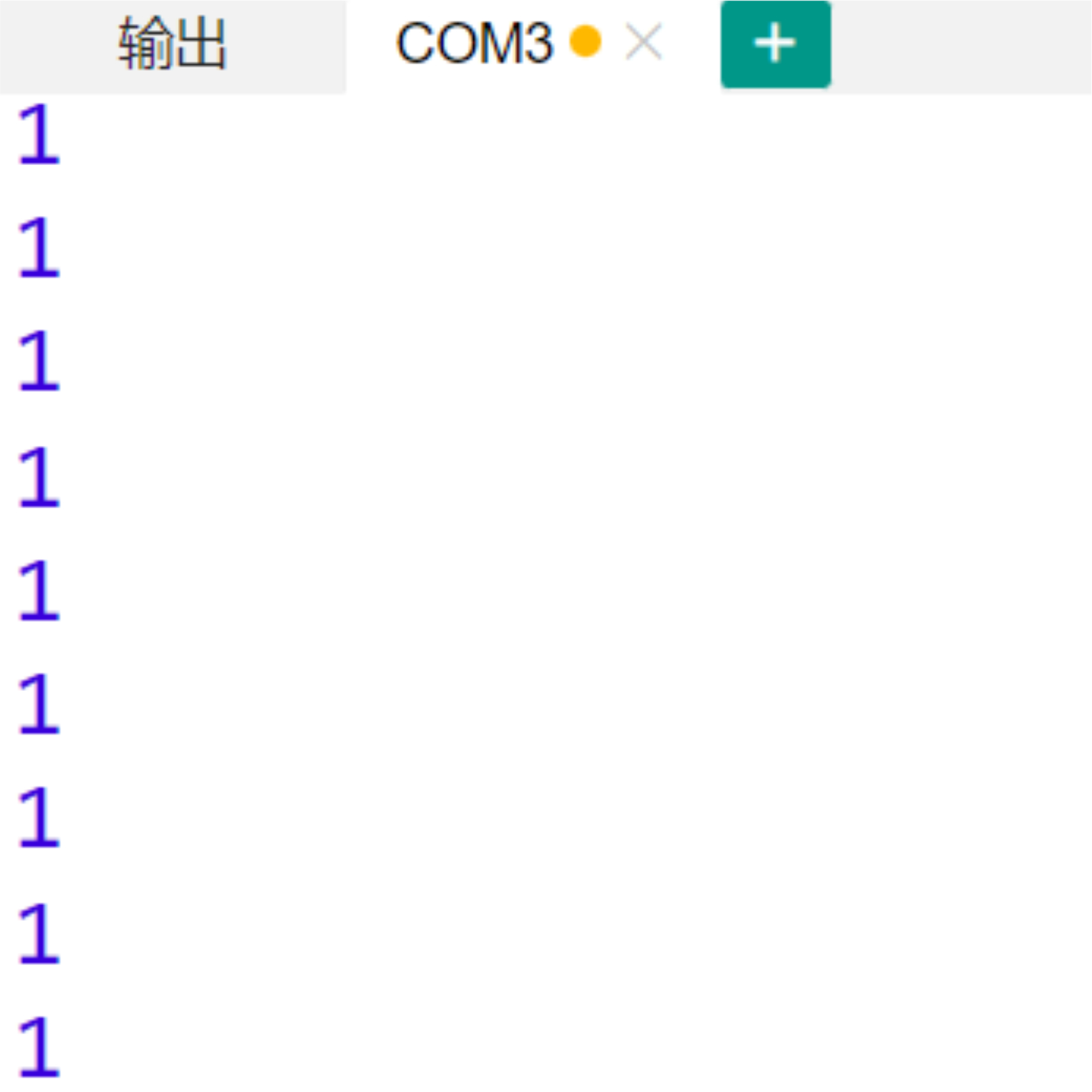

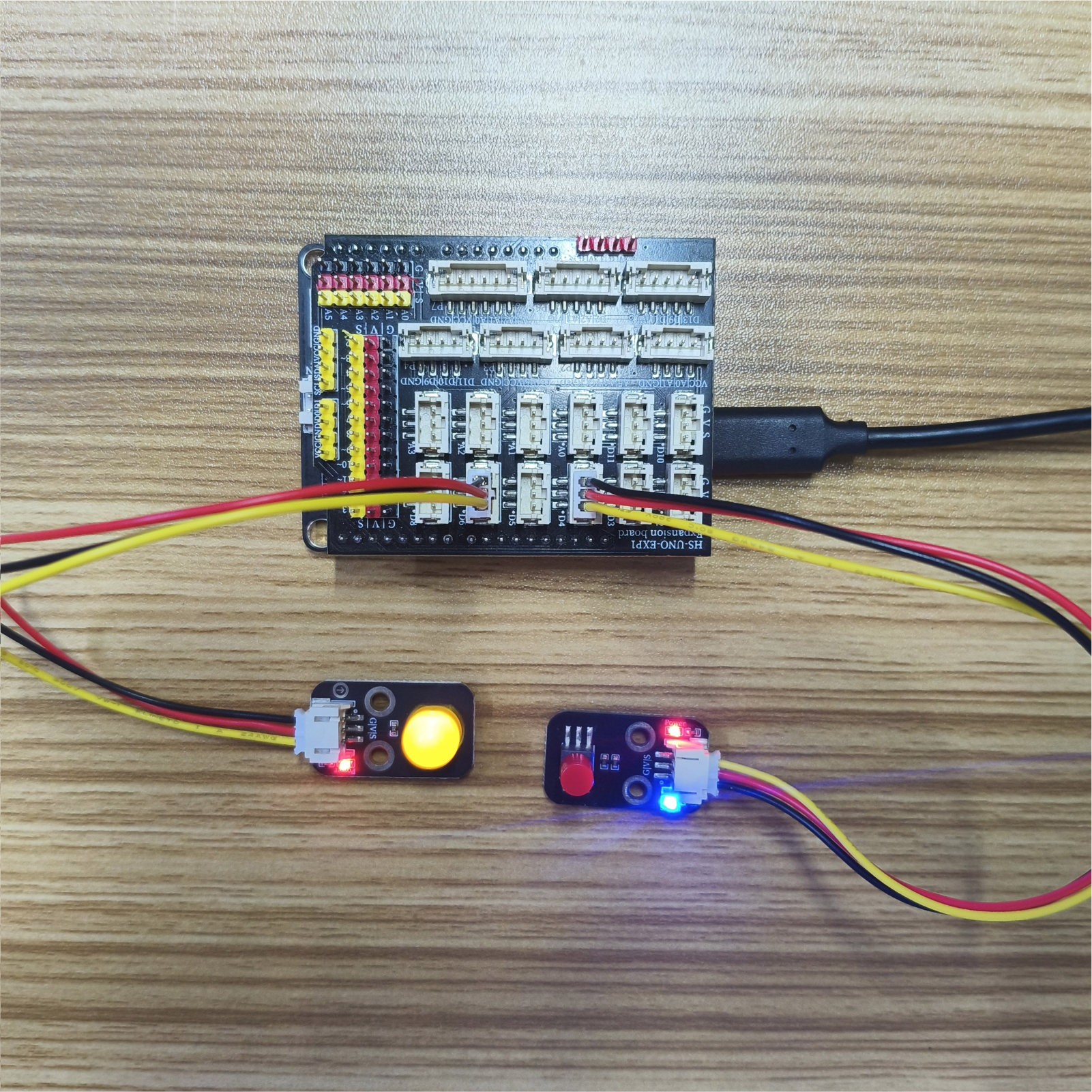

器件连接好线之后,将上述程序烧录到UNO-R3 PRO开发板之后,接通电源。按同按键后,led会一直暗或者亮。
