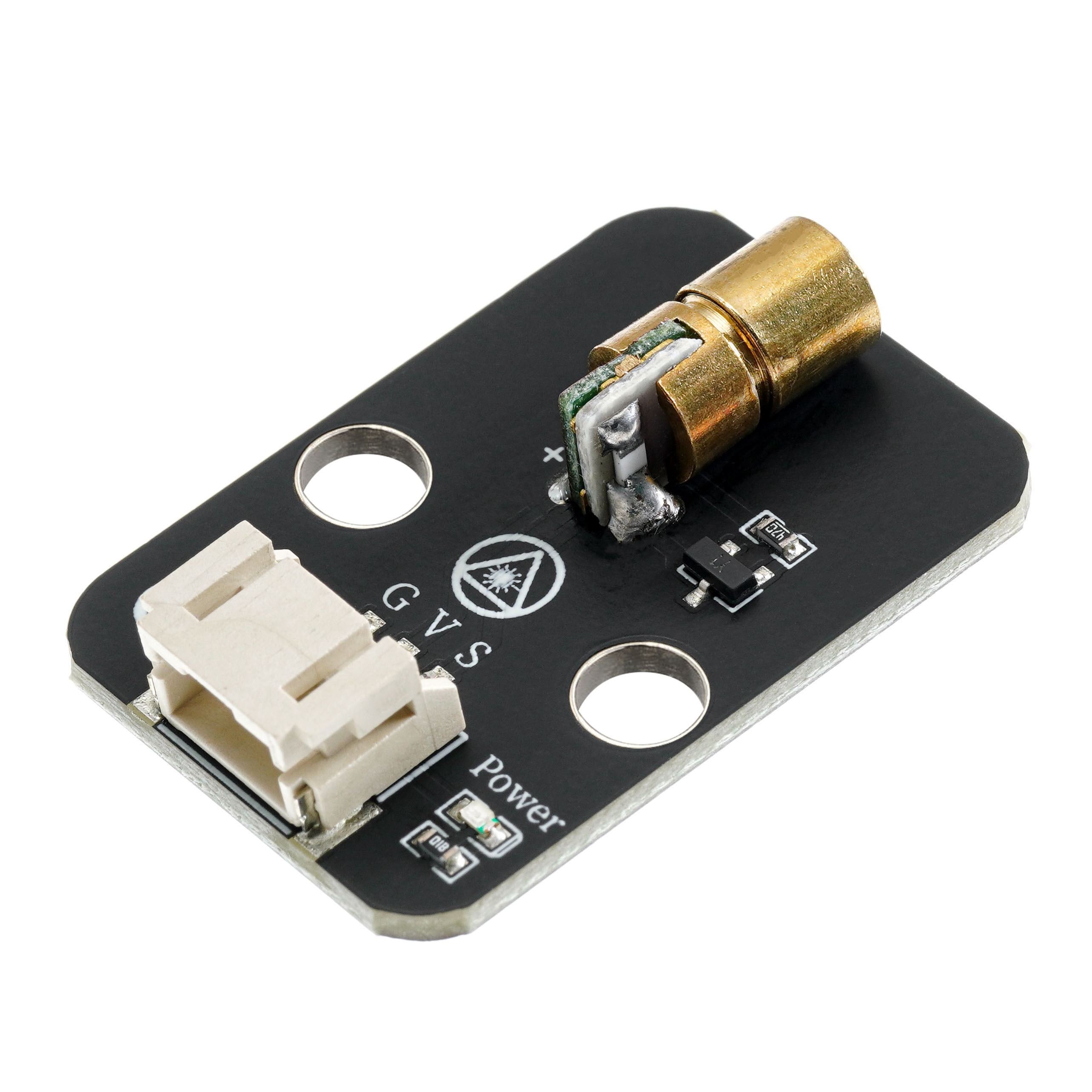

HS-F03-L 直线激光射灯
1、介绍 点这里回到目录
6.0激光模组，激光头直径为0.6mm，有正负接线柱，工作电压3.3v-5v，只有在雾或者有其他介质的前提下才能看到微弱的红线，而在通常情况下看到的是一个红点，管体为铜材。主要用于激光类玩具，发光陀螺，各种水平仪，地线仪等。特别注意：不要对着人的眼睛。

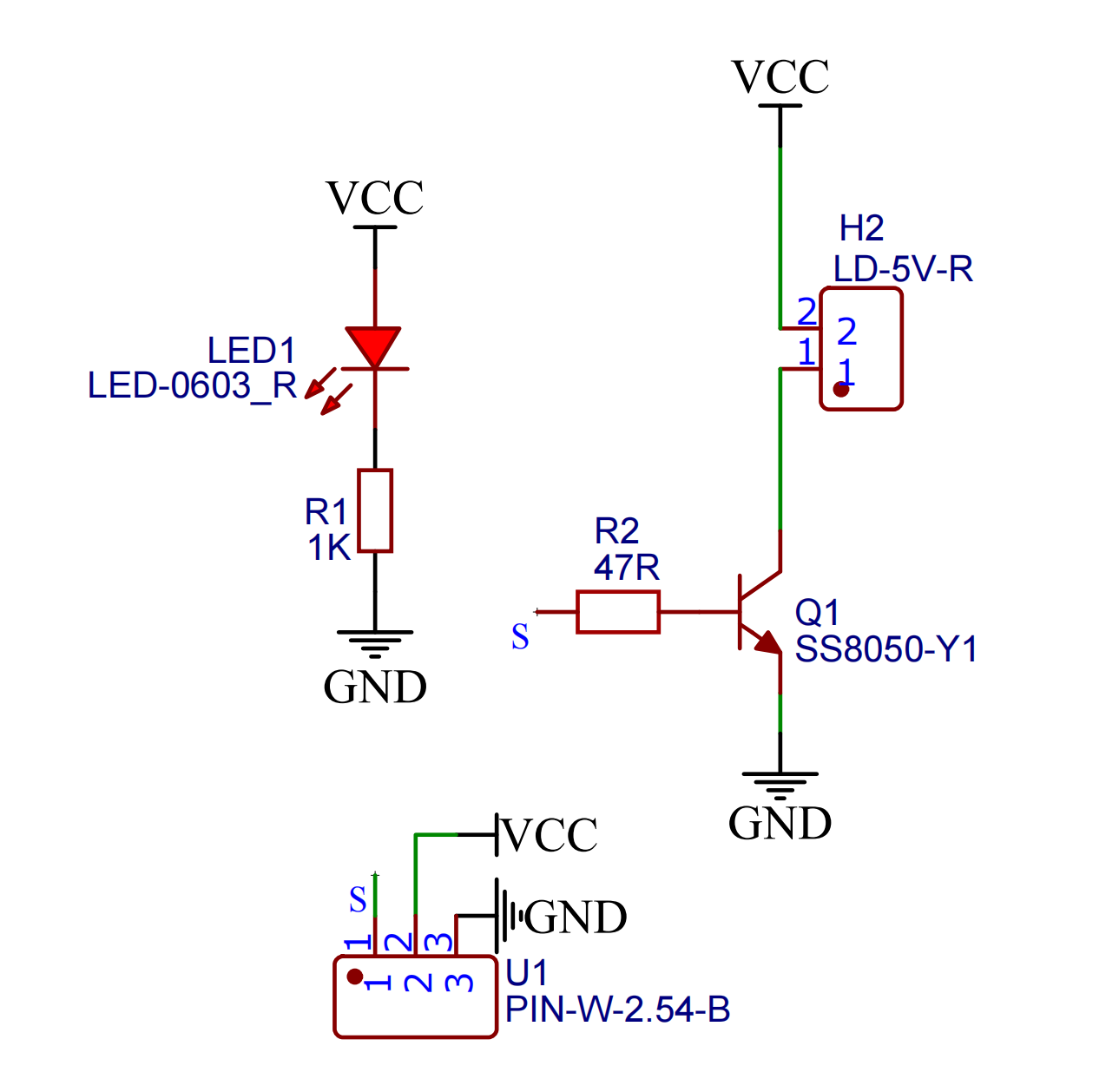

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0 3P端子
-
安装方式：双螺丝固定

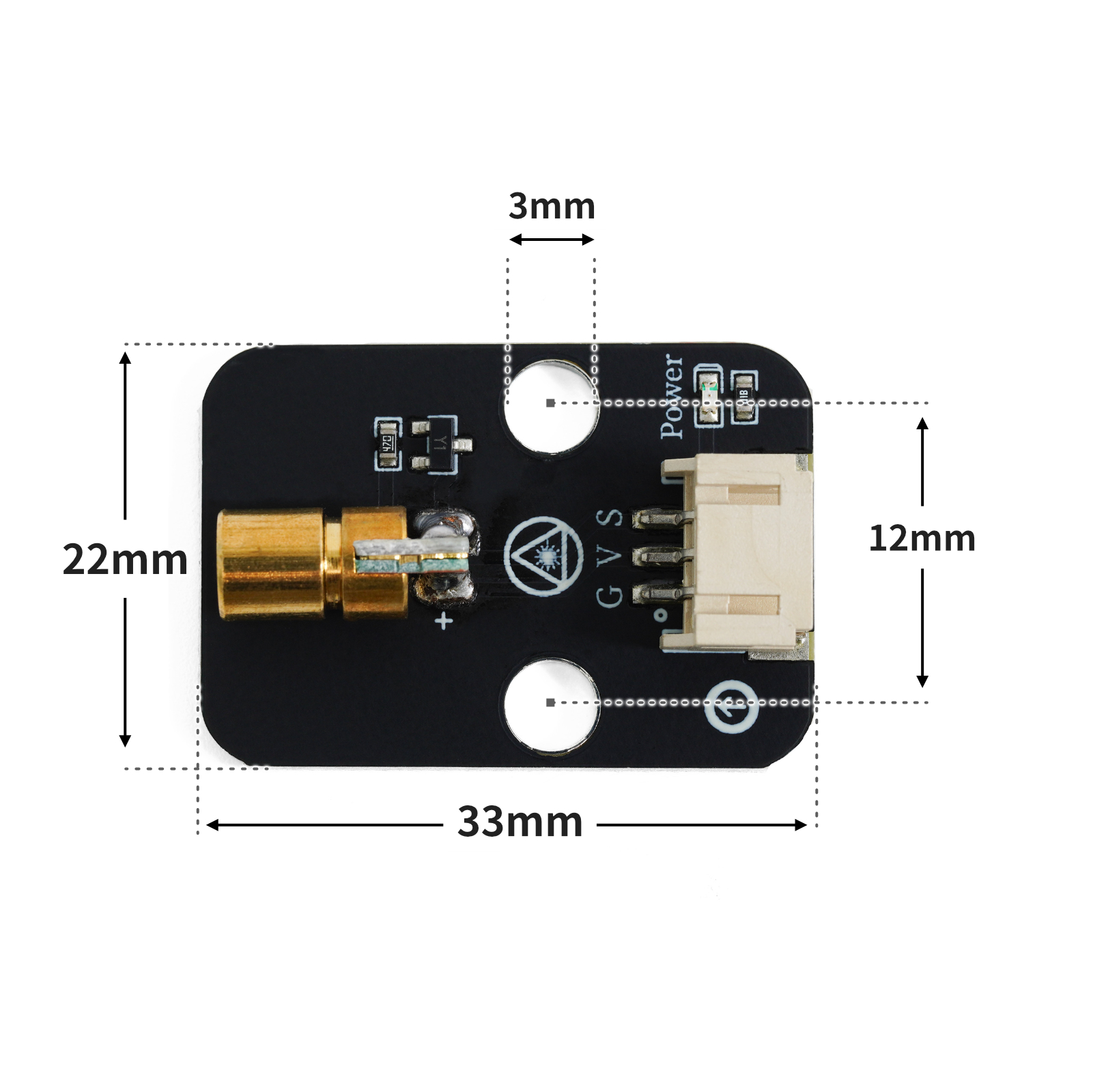

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序（UNO开发板）：点击下载
void setup(){
pinMode(3, OUTPUT);
}
void loop(){
digitalWrite(3,HIGH);
delay(500);
digitalWrite(3,LOW);
delay(500);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import time
pin2 = machine.Pin(2, machine.Pin.OUT)
while True:
pin2.value(1)
time.sleep_ms(500)
pin2.value(0)
time.sleep_ms(500)

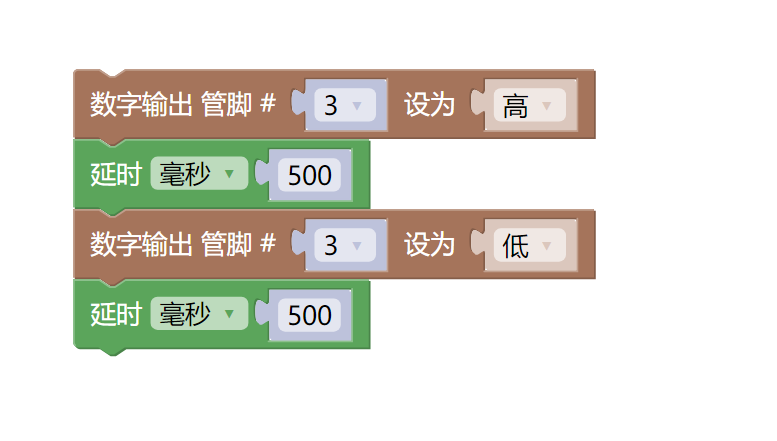

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载

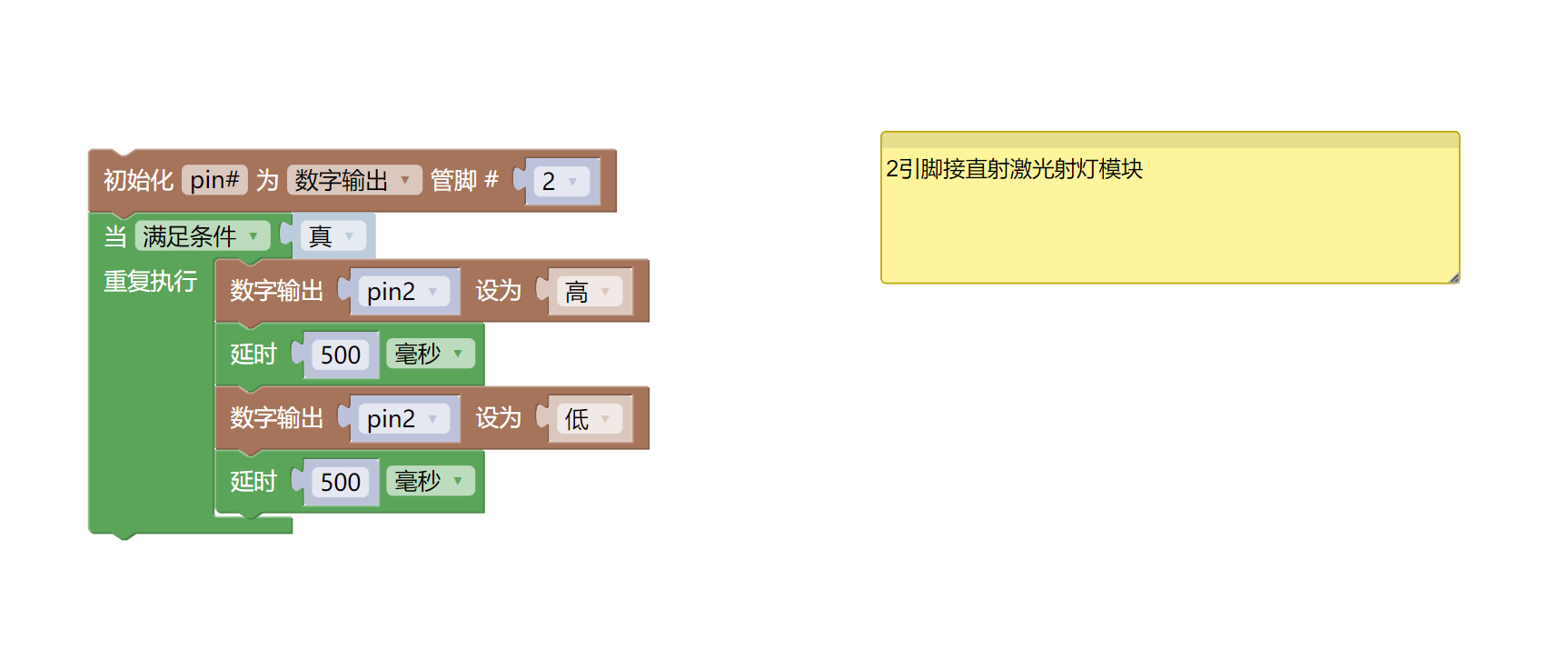

示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- UNO R3P扩展板*1
- USB type-c 数据线 *1
- 直射激光射灯模块（HS-F03-L）*1
- PH2.0 3P双头端子线 *1

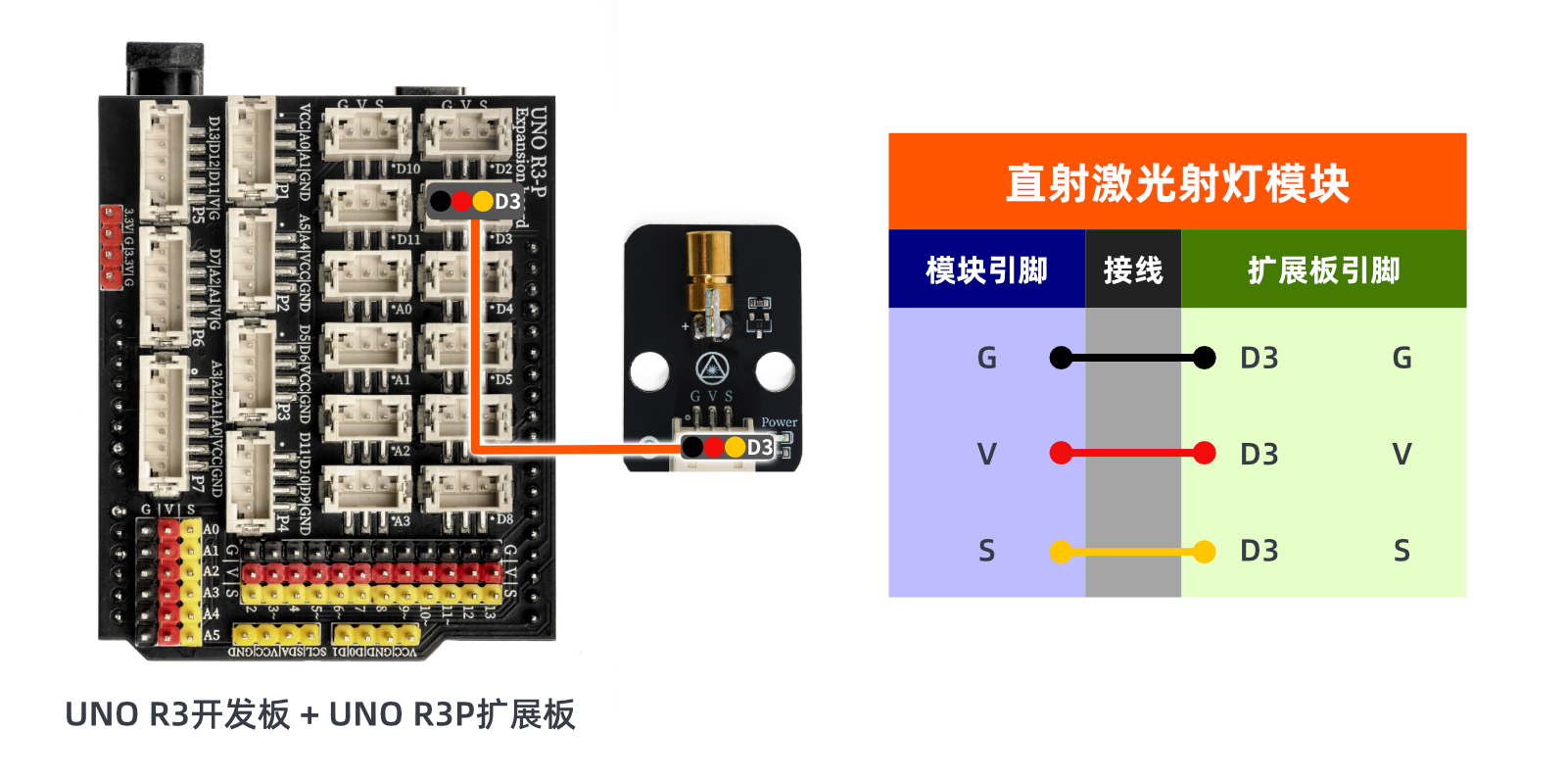

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看

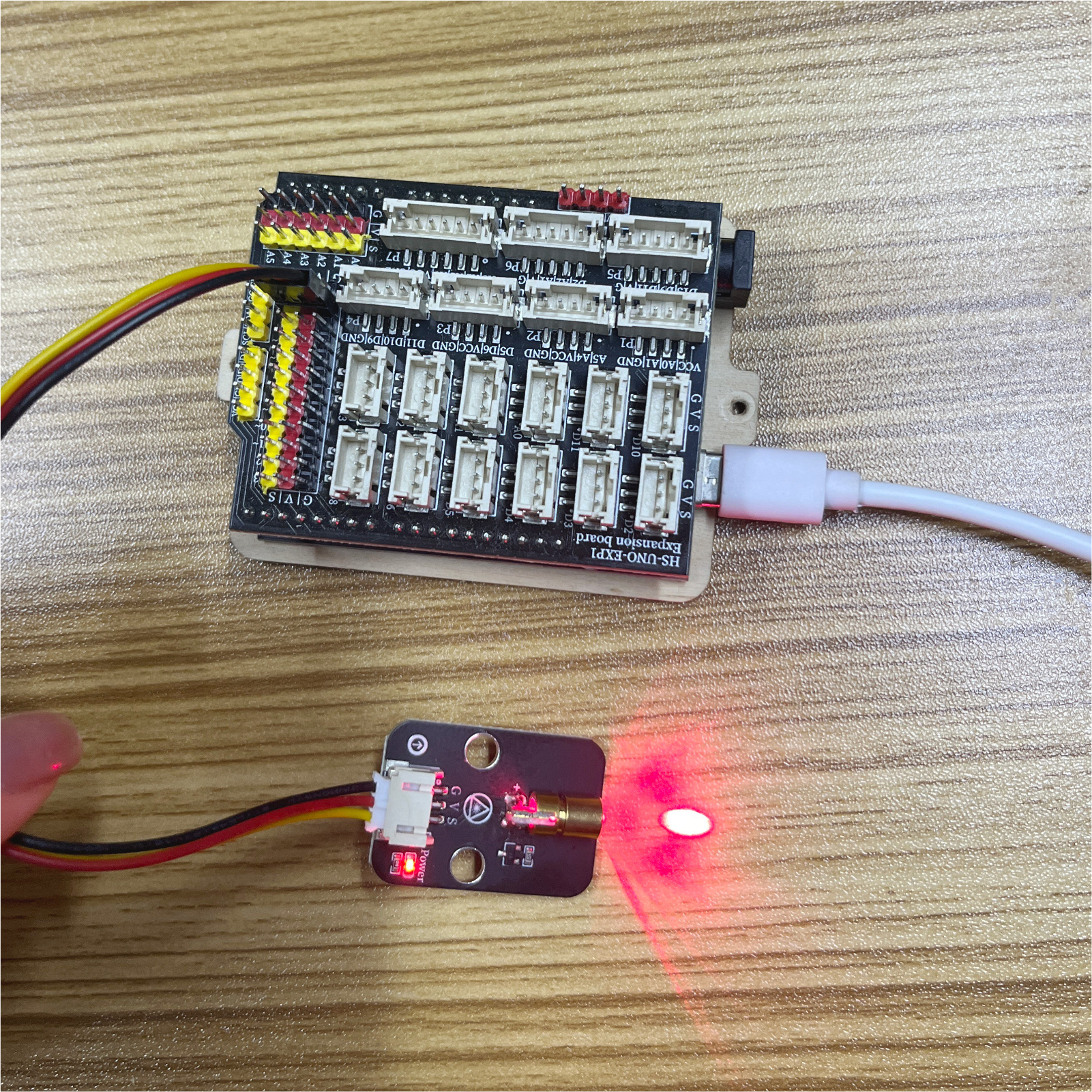

9、测试结论 点这里回到目录
器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，将会发现 直线激光射灯会以 0.5 秒的频率闪烁，达到了我们想要的效果。
