HS-F28-L 磁吸式电磁铁模块
1、介绍 点这里回到目录
吸盘式电磁铁模块是一种将电磁力转化为吸附力的装置。当电磁铁的线圈接通电源时，会产生强大的磁场。磁场通过铁芯传导，并穿过吸盘，使吸盘内的空气被磁化，形成一个低气压区域。同时，磁场也会对附近的铁磁性物体产生吸引力，使得吸盘与物体之间形成紧密的吸附状态，从而实现吸附和固定物体的功能。当切断电源时，电磁铁的磁场消失，吸盘内的气压恢复正常，吸附力消失，物体即可被释放。
2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 数字信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：PH2.0端子线
-
安装方式：积木固定

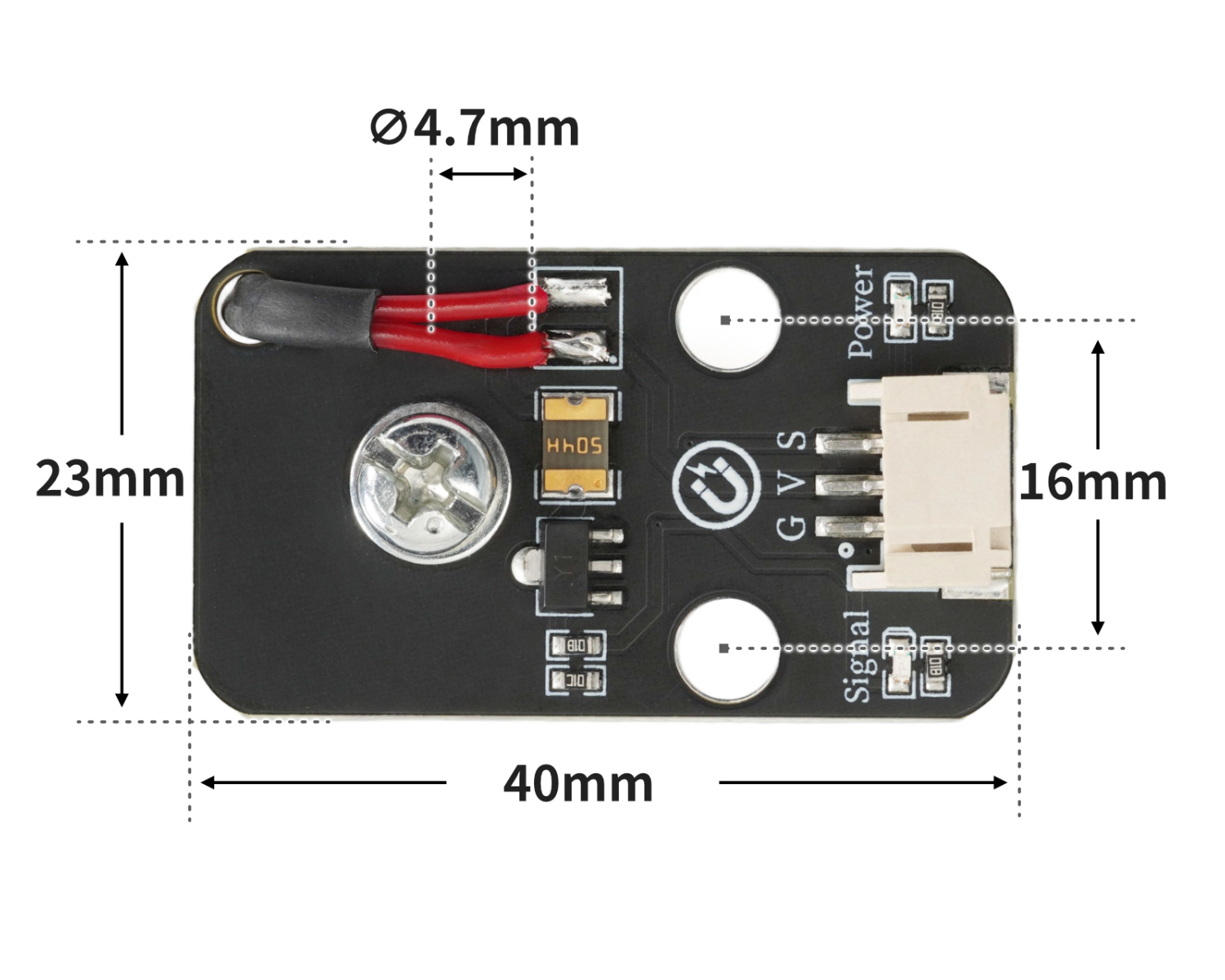

4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：
#include <OneButton.h>
volatile boolean item;
OneButton button3(3,true);
void attachClick3() {
if (item) {
digitalWrite(2,HIGH);
} else {
digitalWrite(2,LOW);
}
item = !item;
}
void setup(){
item = true;
pinMode(2, OUTPUT);
digitalWrite(2,LOW);
button3.attachClick(attachClick3);
}
void loop(){
button3.tick();
}
ESP32 Python 示例（适用于Mixly IDE /米思齐）
（开发板选择 Python ESP32 【ESP32 Generic(4MB)】切换为代码模式上传 )：
import machine
import time
pin4 = machine.Pin(4, machine.Pin.IN)
pin12 = machine.Pin(12, machine.Pin.OUT)
pin12.value(0)
i = 0
while True:
if pin4.value() == 0:
i = 1 - i
while pin4.value() == 0:
time.sleep_ms(20)
if i == 0:
pin12.value(0)
elif i == 1:
pin12.value(1)

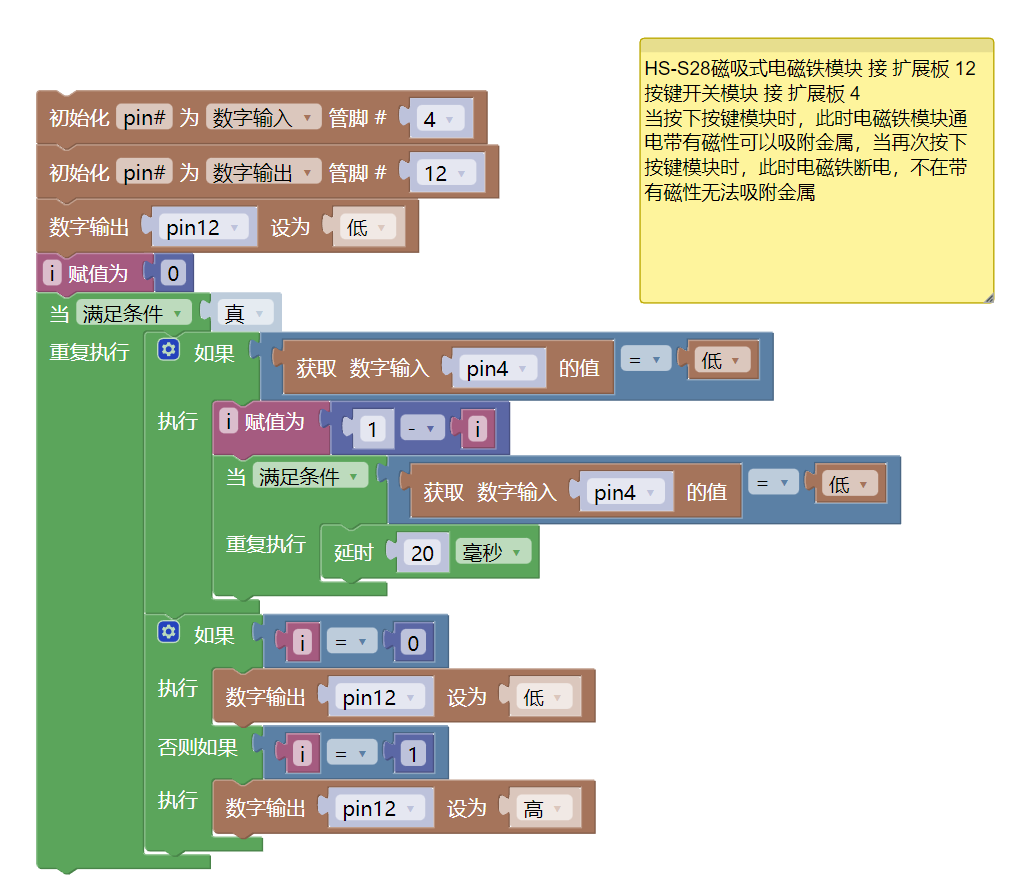

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序（UNO开发板）：点击下载
示例程序（ESP32开发板）：点击下载
7、测试环境搭建 点这里回到目录
Arduino UNO 测试环境搭建
准备配件：
- HELLO STEM UNO R3 开发板 *1
- HELLO STEM UNO R3 P 扩展板 *1
- USB type-c 数据线 *1
- 磁吸式电磁铁模块（HS-S28L）*1
- 按键开关模块（HS-KEY1L) *1
- PH2.0 3P杜邦线 *2

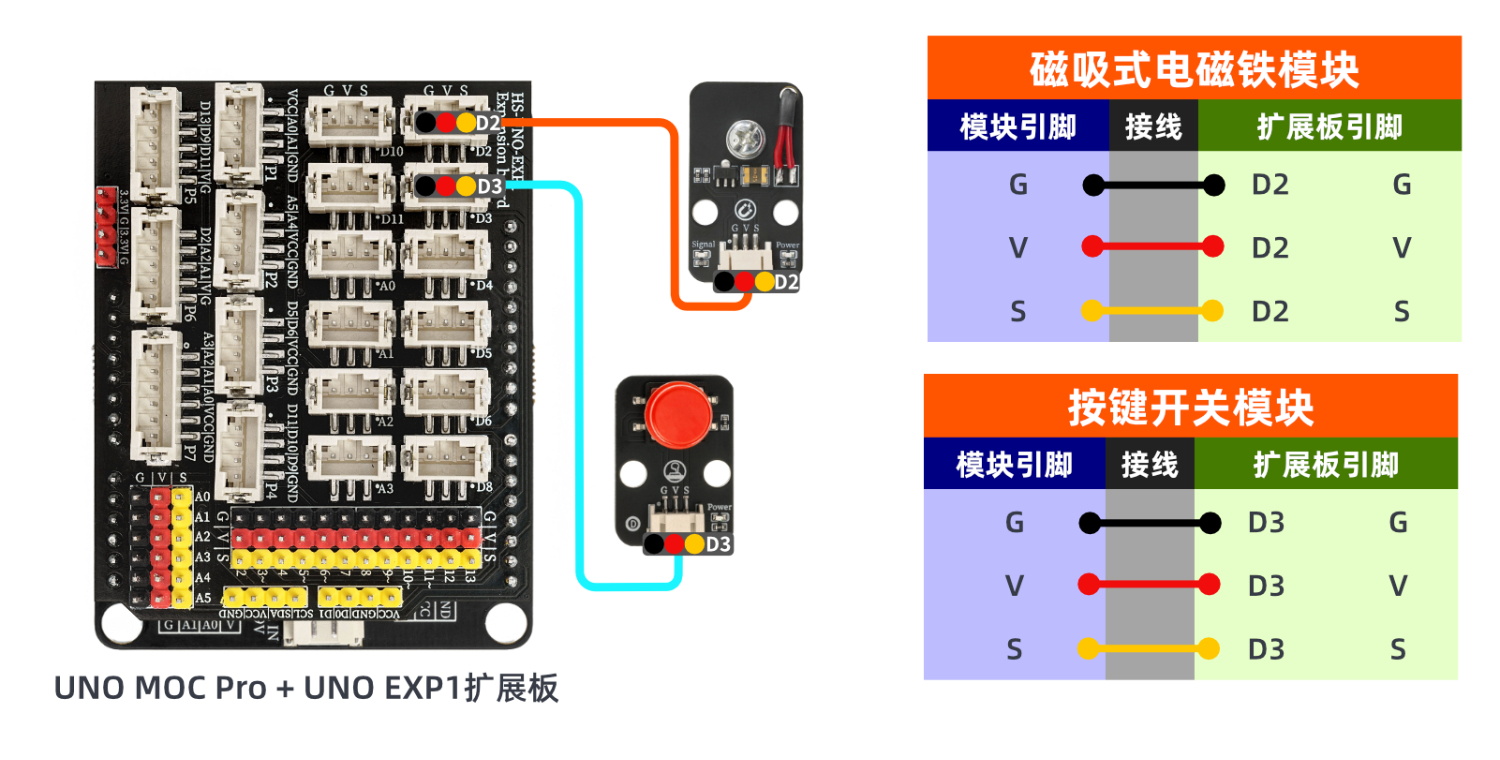

电路接线图：
ESP32 Python 测试环境搭建
8、视频教程 点这里回到目录
Arduino UNO视频教程：点击查看
ESP32 Python视频教程：
9、测试结论 点这里回到目录
Arduino UNO测试结论：
器件连接好线之后，将上述程序烧录到开发板之后，按下按键后磁吸式电磁铁模块蓝灯亮起，此时磁铁带电可以吸附金属物质，再次按下，则蓝灯熄灭，无法吸附金属物质。
ESP32 Python测试结论：
器件连接好线之后，将上述程序烧录到开发板之后，按下按键后磁吸式电磁铁模块蓝灯亮起，此时磁铁带电可以吸附金属物质，再次按下，则蓝灯熄灭，无法吸附金属物质。
