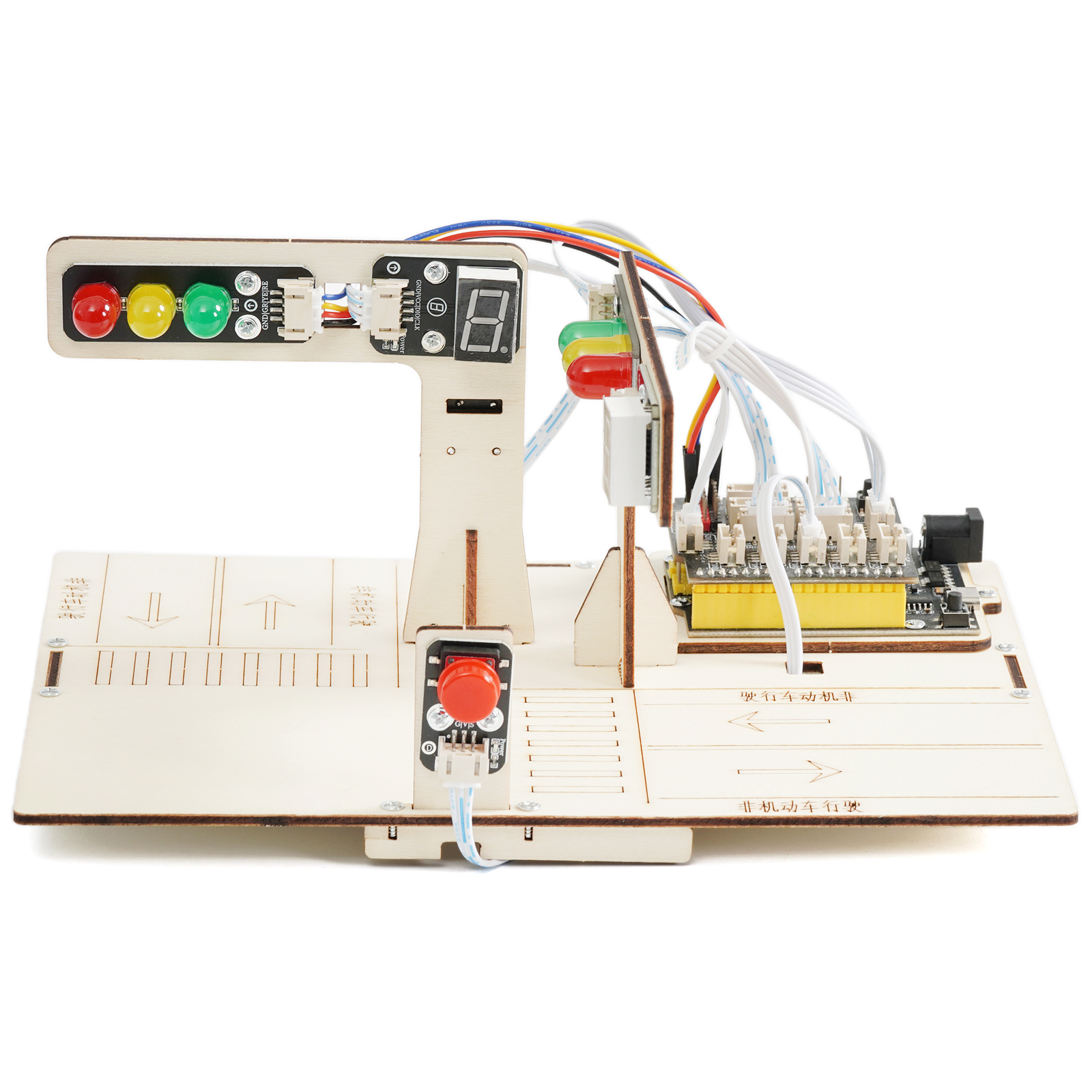

产品简介:
智能红绿灯是一款有源蜂鸣器、1位数码管模块、交通信号灯模块和按键开关模块等配件组合而成的智能套件。
这款 Arduino 智能交通灯套件,为行人提供了极为便捷的自助过马路方式。当行人有过马路需求时,只需长按按键开关模块,系统便会迅速开启自助通行模式,此时交通灯的黄灯开始闪烁。紧接着,人行道信号灯的红灯进入 10 秒倒计时。当倒计时进入最后 3 秒,蜂鸣器会发出清晰响亮的 “嘟嘟嘟” 提示音,及时提醒过往车辆前方有行人即将通过,以此保障人车有序通行,倒计时结束后,交通灯恢复正常工作模式 。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载)
准备工具及组装注意事项:
自备调试工具:带有Windows 7、8、10、11操作系统的电脑1台、一把小剪刀、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源。
想要轻松组装好套件需要仔细阅读组装说明书,按步骤进行组装,疑难问题请扫二维码关注公众号查看相关教程,或寻找在线客服进行指导。
警告:
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用! 该产品组装、调试需要使用相关工具,组装时请做好安全防范,避免受伤! 本产品为教学实验用品,请勿将其功能作为生活常规用品使用,会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池,将电池妥善保管!
示例程序下载:点击下载
(文件解压密码请查看您购买的商品外包装产品合格证管理码,商品管理码(90开头数字)为解压密码 )
产品安装视频请移步“Hello STEM”公众号
视频安装在线观看链接:点击观看视频
STEP:1

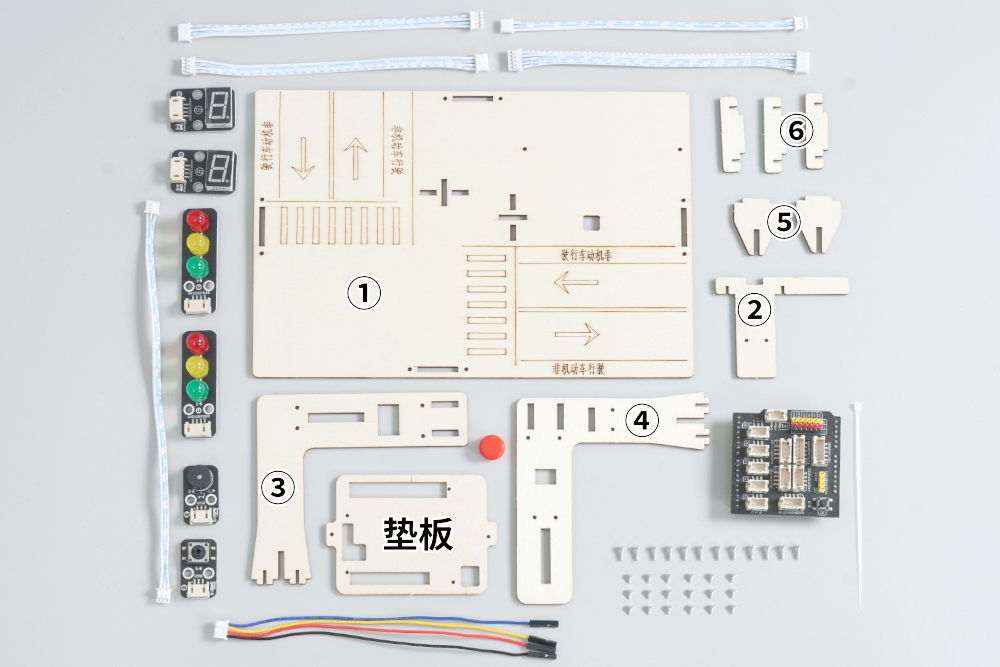

准备好所有配件及木板材料,木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。

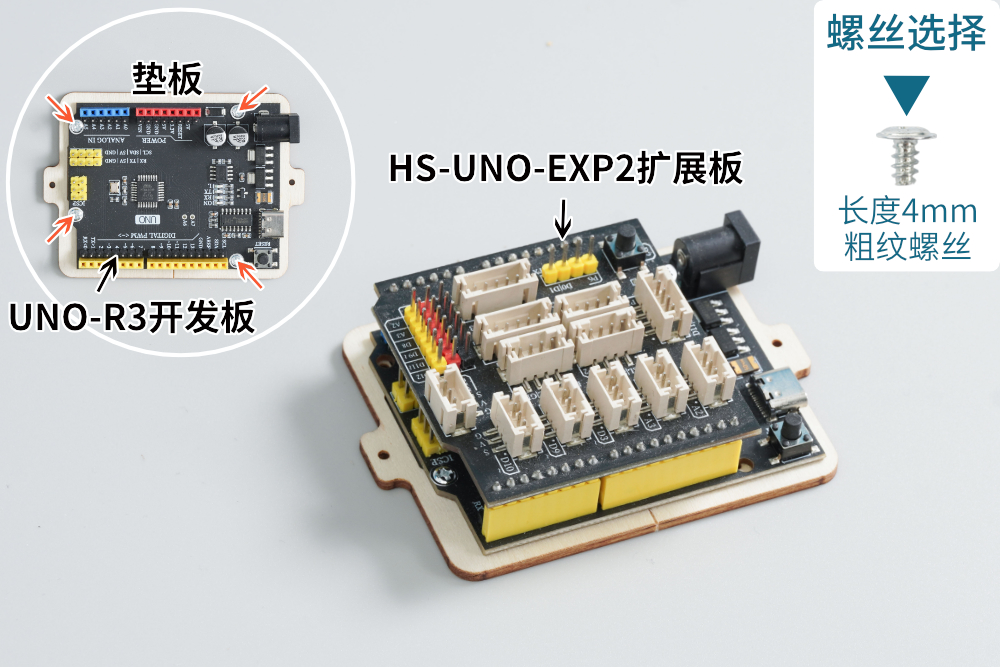

STEP:2
首先用4mm粗纹螺丝把UNO-R3开发板安装在垫板上,然后把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP:3

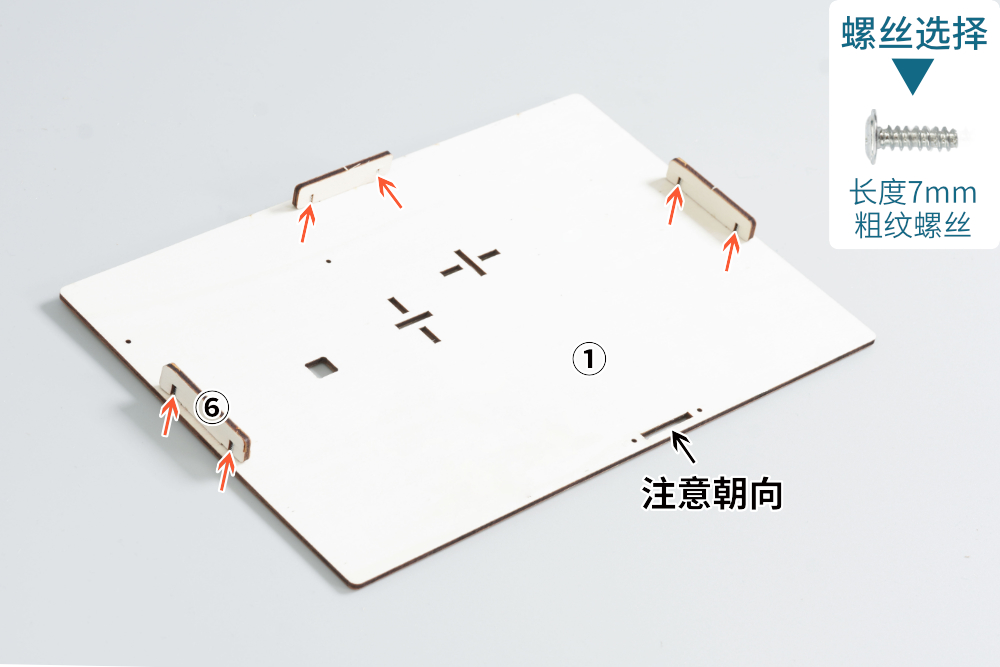

用7mm粗纹螺丝把三块⑥号板安装在①号板反面。
STEP:4

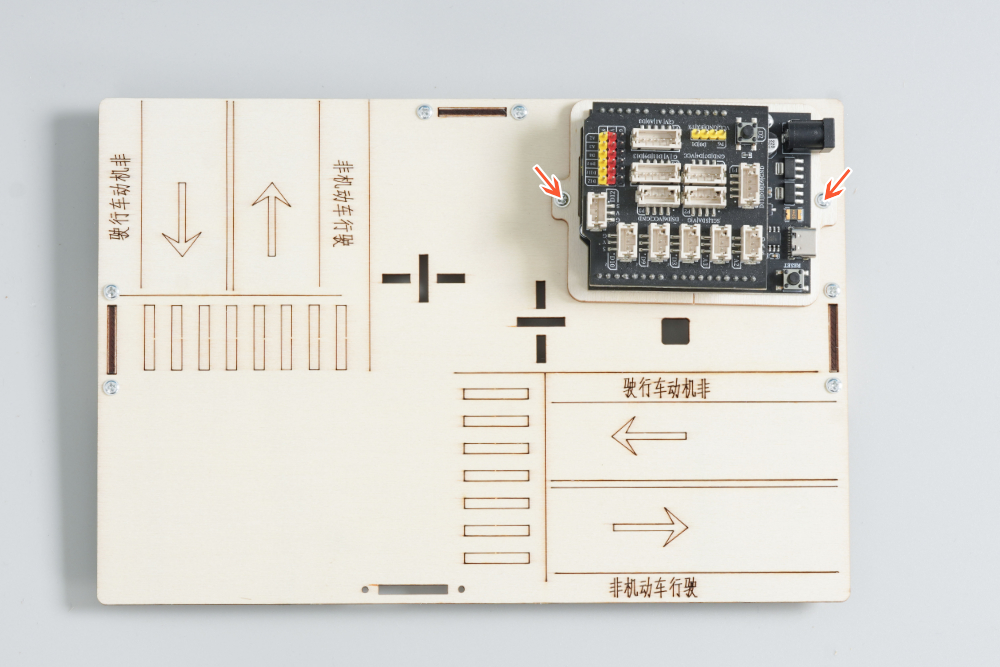

用4mm粗纹螺丝把垫板安装在①号板正面。

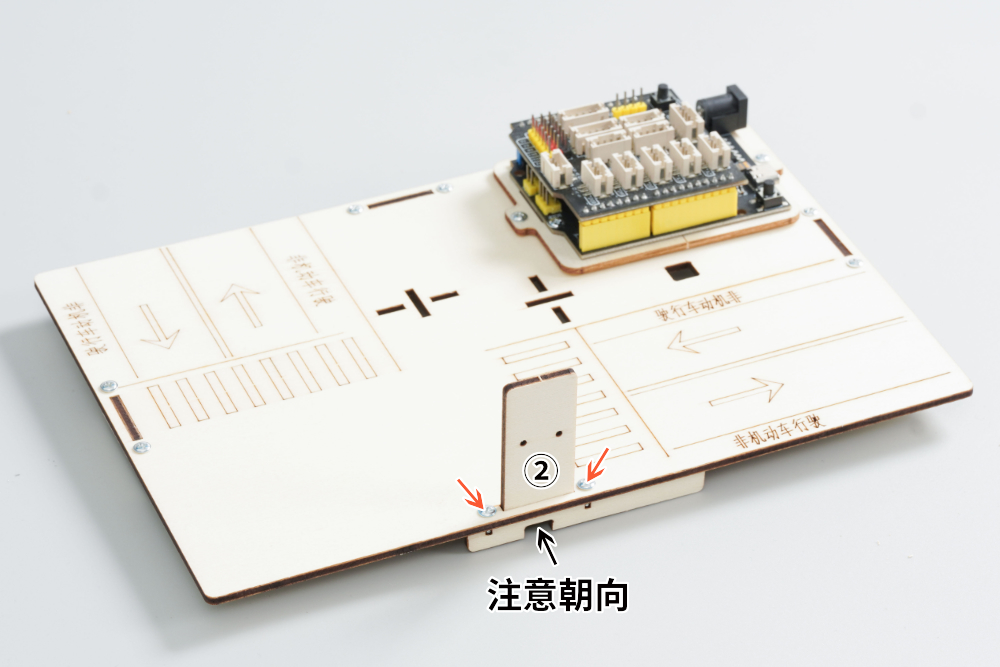

STEP:5
首先把②号板穿过①号板,然后用7mm粗纹螺丝进行固定。
STEP:6

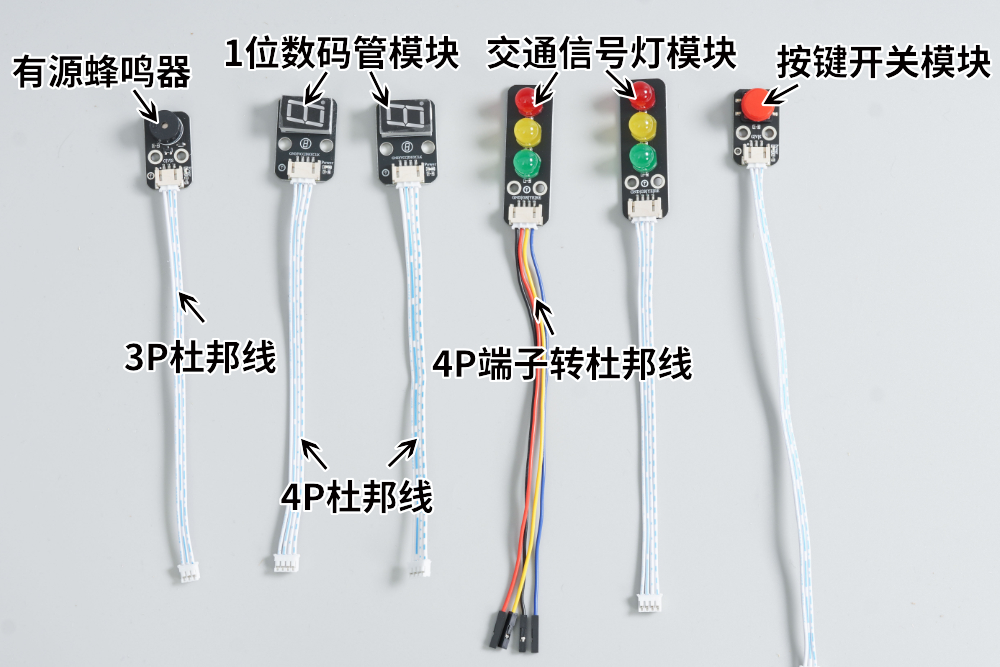

首先把15cm的3P双头端子线插入有源蜂鸣器,然后把三条15cm的4P双头端子线分别插入1位数码管模块和交通信号灯模块,再然后把4P端子转杜邦线插入另一个交通信号灯模块,最后把20cm的3P双头端子线插入按键开关模块。

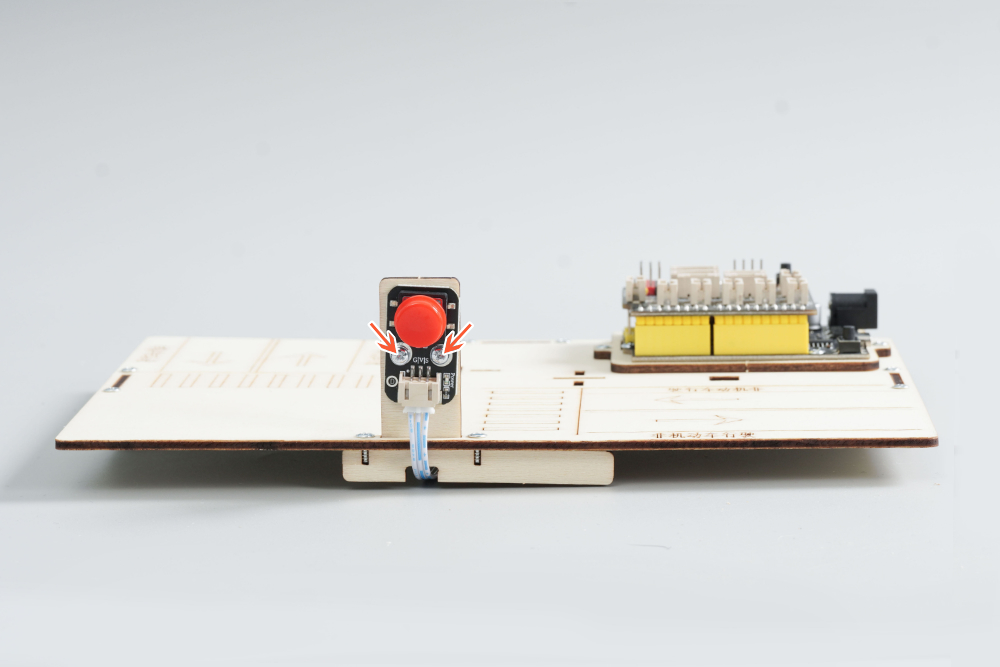

STEP:7
用4mm粗纹螺丝把按键开关模块安装在②号板上。
STEP:8

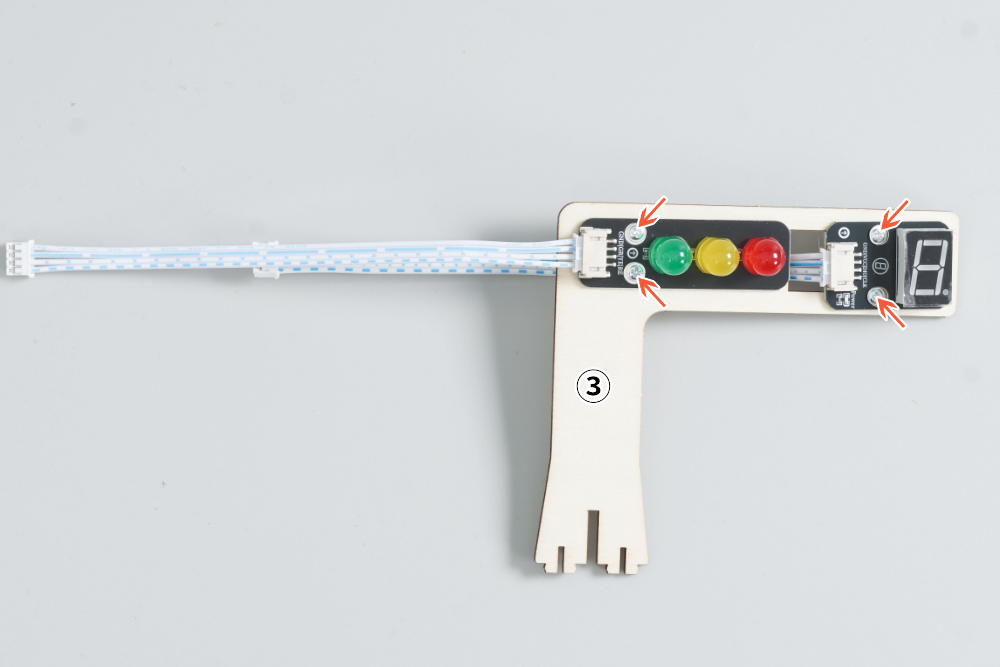

参照上图,首先把1位数码管模块的导线穿过③号板的孔洞,然后用4mm粗纹螺丝把交通信号灯模块和1位数码管模块安装在③号板上。
STEP:9

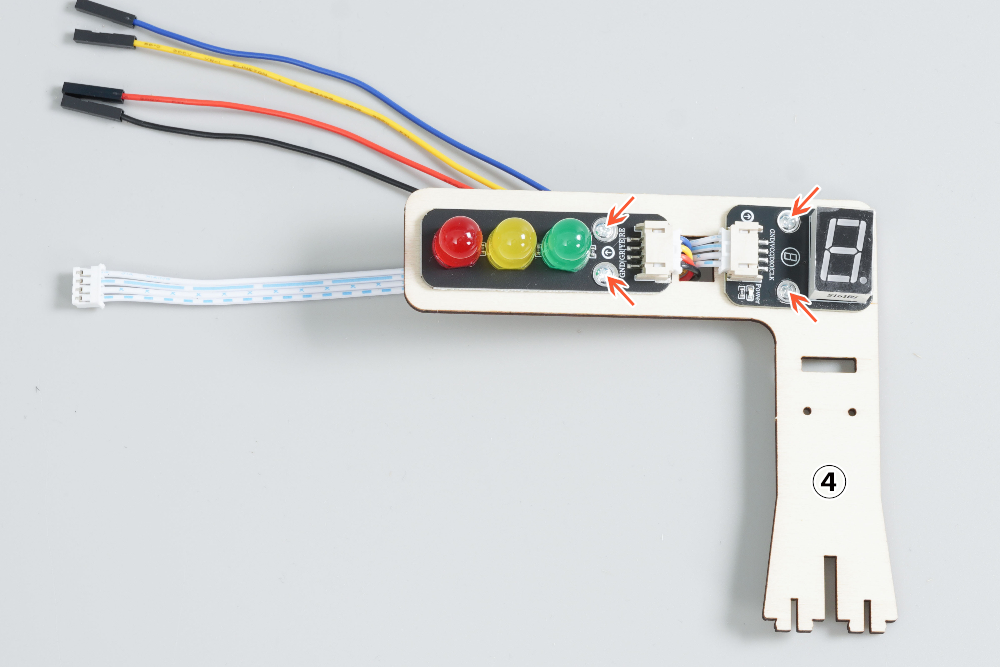

参照上图,首先把交通信号灯模块和1位数码管模块的导线穿过④号板的孔洞,然后用4mm粗纹螺丝把交通信号灯模块和1位数码管模块安装在④号板上。
STEP:10

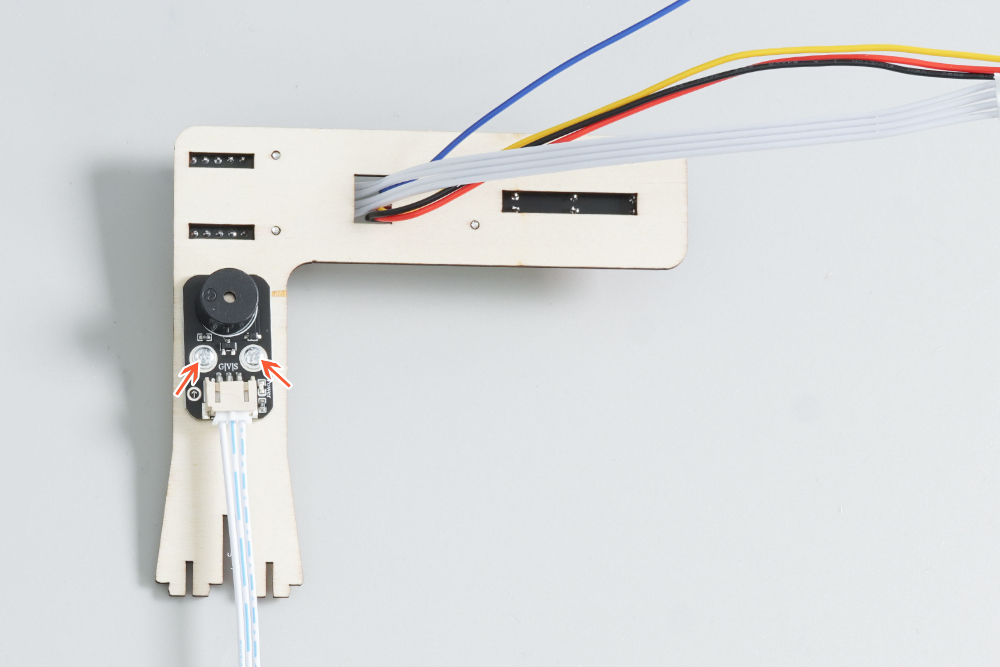

用4mm粗纹螺丝把有源蜂鸣器安装在④号板另一面。

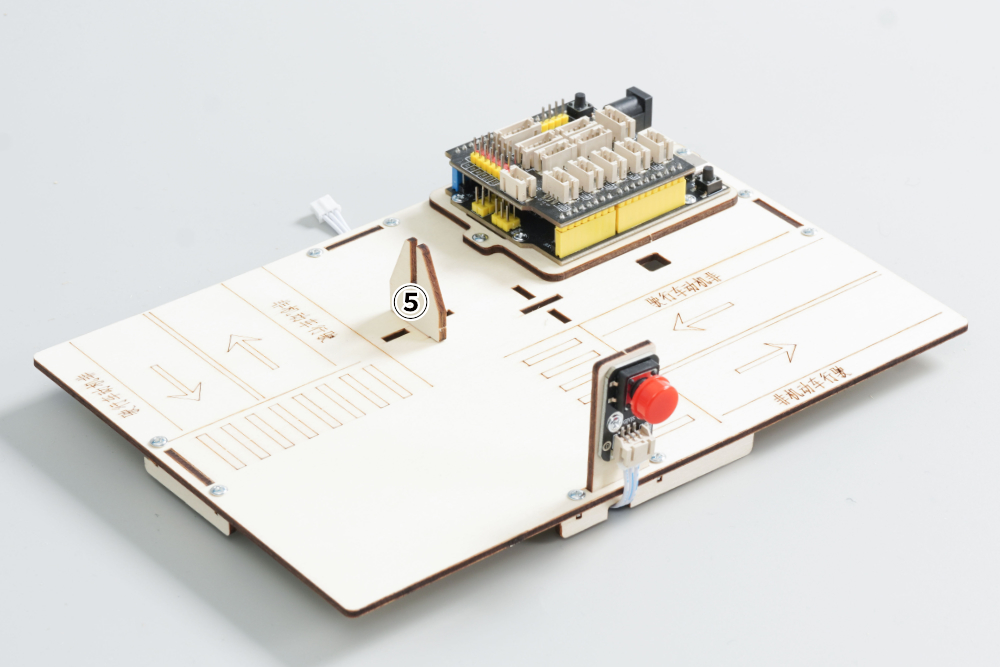

STEP:11
把⑤号板安装在①号板上。

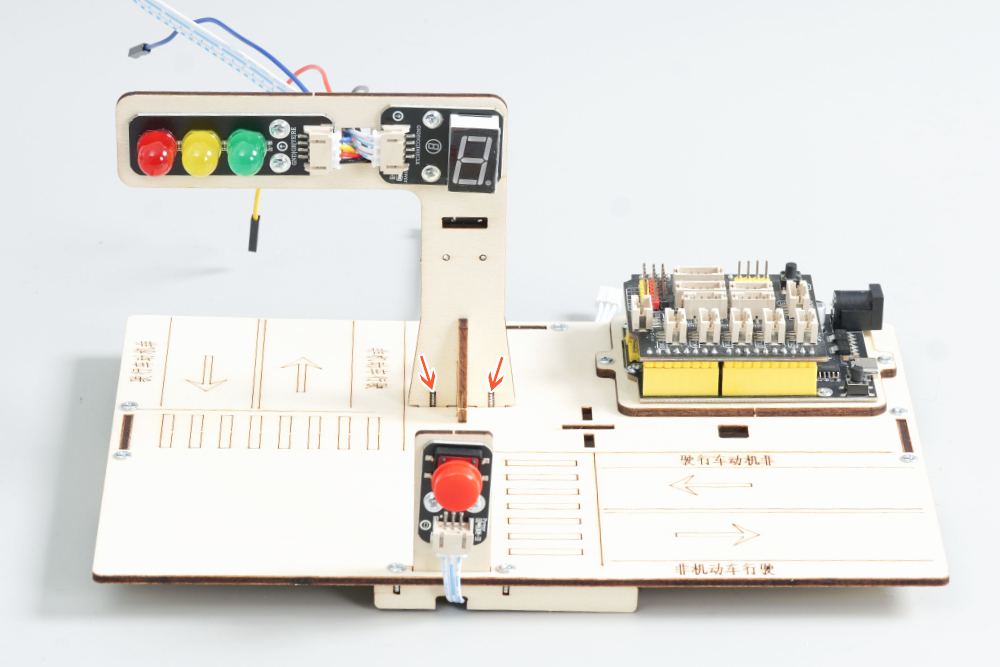

STEP:12
用7mm粗纹螺丝把④号板安装在①号板上。
STEP:13

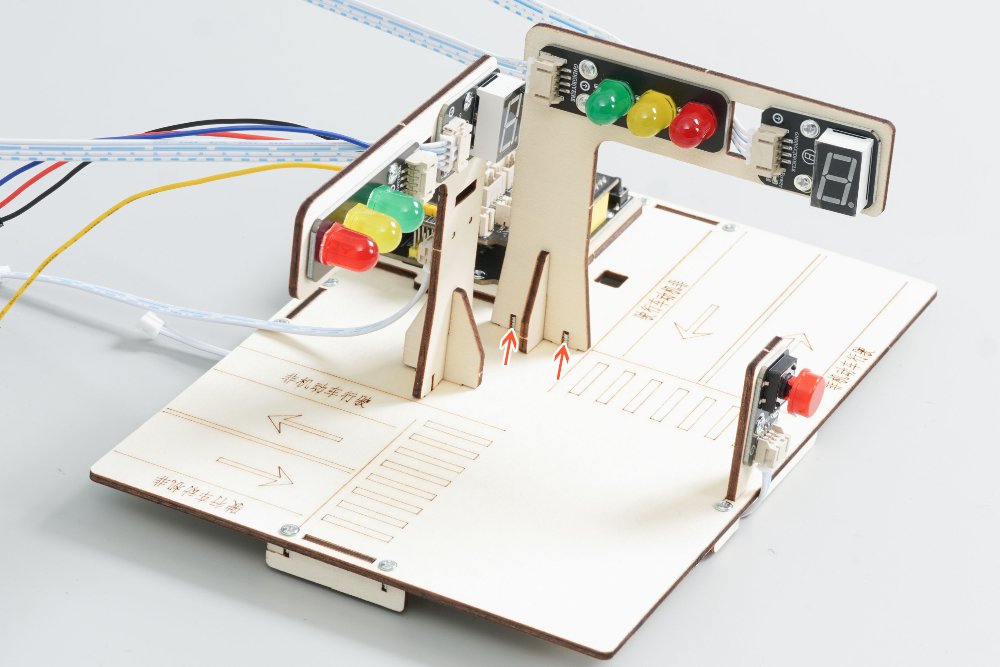

首先把⑤号板安装在①号板上,然后用7mm粗纹螺丝把③号板安装在①号板上。

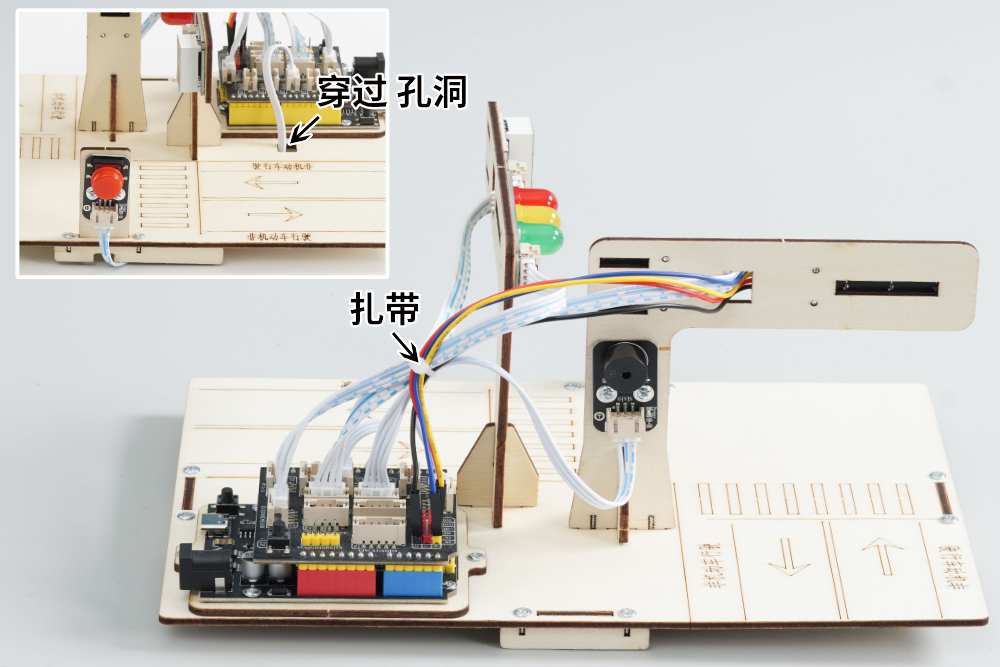

STEP:14

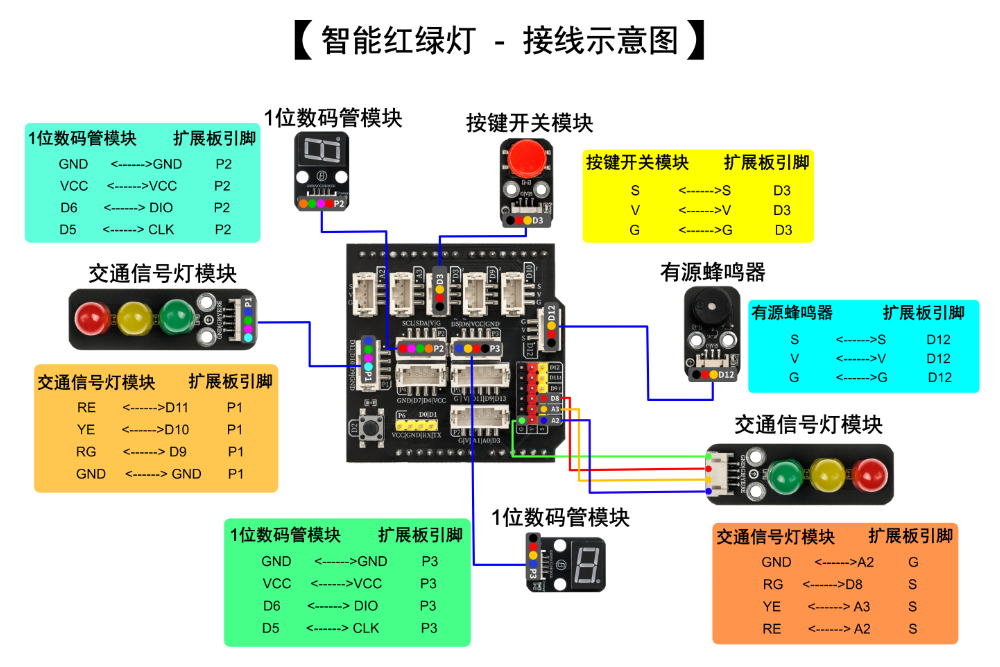

首先把按键开关模块的导线穿过①号板的孔洞,然后参考【智能红绿灯-接线示意图】把有源蜂鸣器、1位数码管模块、交通信号灯模块和按键开关模块插入HS-UNO-EXP2扩展板上,再然后使用扎带把导线扎好,最后剪掉多余的扎带。注意:请核对好端口线序再插入,线序插错可能会烧坏电路板。注意:使用剪刀时请小心,做好安全防范,孩子务必在大人的陪同下使用剪刀。

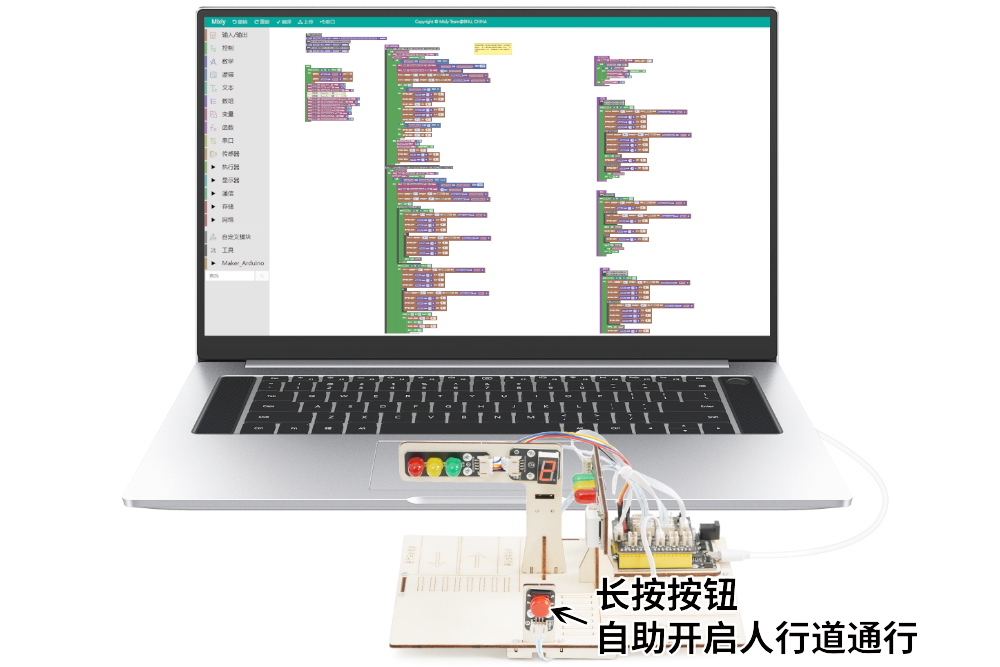

STEP:15
使用米思齐Mixly软件将该套件的示例程序上传至UNO-R3开发板,这款 Arduino 智能交通灯套件,为行人提供了极为便捷的自助过马路方式。当行人有过马路需求时,只需长按按键开关模块,系统便会迅速开启自助通行模式,此时交通灯的黄灯开始闪烁。紧接着,人行道信号灯的红灯进入 10 秒倒计时。当倒计时进入最后 3 秒,蜂鸣器会发出清晰响亮的 “嘟嘟嘟” 提示音,及时提醒过往车辆前方有行人即将通过,以此保障人车有序通行,倒计时结束后,交通灯恢复正常工作模式 。 本项目提供了四个示例程序,三个模块测试程序,一个综合程序,可以根据您的实际需求上传不同的示例程序。(米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载) 警告:不能跳过此步骤进行下一步安装,跳过此步骤将会导致后续安装失败!注意:智能红绿灯如果需要脱机工作,请自备或者购买DC头电池盒及14500尖头锂电池。(DC口输入电压:6V-12V电源)
示例程序下载:点击下载
(文件解压密码请查看您购买的商品外包装产品合格证管理码,商品管理码(90开头数字)为解压密码 )
