HS-S68P 粉尘烟雾传感器

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 原理图
3. 模块参数
4. 电路板尺寸
5. 添加Arduino库文件
6. 添加Micropython库文件
7. ArduinoIDE 和Python语言示例程序
8. 米思齐 Mixly 示例程序（图形化语言）
9. Arduino测试环境搭建
10. 视频教程
11. 测试结论

---

1、介绍 点这里回到目录

粉尘烟雾传感器，通常用于检测环境中的粉尘、烟雾等颗粒物浓度，当空气中有粉尘、烟雾颗粒经过检测区，光线会因颗粒散射、遮挡发生变化，传感器将光信号转为电信号，反映颗粒物浓度。

---

2、原理图 点这里回到目录

3、模块参数 点这里回到目录

引脚名称	描述
G	GND（电源输入负极）
V	VCC（电源输入正极）
O	模拟信号引脚
L	信号引脚

• 供电电压： 3.3V-5V

• 连接方式：PH2.0 4P端子线

• 安装方式：螺丝固定

---

4、电路板尺寸 点这里回到目录

---

5、添加Arduino库文件

不会使用库文件的参考这里：库文件安装使用

库文件下载：点击下载

米思齐库文件下载步骤（使用代码前前下载米思齐库文件）：

第一步：找到库文件

点击设置，再点击管理库

第二步：找到对应的库并勾选上

第三步：点击导入

最后一步：检查是否添加成功，如果成功如下图所示，没有则检查以上步骤是否出错。

---

6、添加MicroPython环境库文件 点这里回到目录

不会安装库文件的请点击这里：参考链接

库文件名称：

库文件代码：

---

7、Arduino IDE示例程序 点这里回到目录

示例程序（UNO开发板)：点击下载

#include "GP2Y1010AU0F.h"

GP2Y1010AU0F GP2Y(A5, A4);

void setup(){
  Serial.begin(9600);
}

void loop(){
  double outputV = GP2Y.getOutputV();
  double ugm3 = GP2Y.getDustDensity(outputV);
  double aqi = GP2Y.getAQI(ugm3);
  int gradeInfo = GP2Y.getGradeInfo(aqi);
  Serial.println(String("输出电压:") + String(outputV) + String('V'));
  Serial.println(String("灰尘浓度:") + String(ugm3) + String("ug/m\xB3"));
  Serial.println(String("AQI:") + String(aqi));
  Serial.print("空气质量级别:");
  switch (gradeInfo) {
   case 0:
    Serial.println("优");
    break;
   case 1:
    Serial.println("良");
    break;
   case 2:
    Serial.println("轻度污染");
    break;
   case 3:
    Serial.println("中度污染");
    break;
   case 4:
    Serial.println("重度污染");
    break;
   case 5:
    Serial.println("严重污染");
    break;
   default:
    Serial.println("严重污染");
    break;
  }
  Serial.println("");
  delay(1000);

}

示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：

---

8、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录

示例程序（UNO开发板)：点击下载

示例程序(ESP32开发板)：点击下载

---

9、测试环境搭建 点这里回到目录

Arduino UNO 测试环境搭建

准备配件：

• UNO-R3 开发板 *1
• UNO-R3 EXP 扩展板 *1
• USB type-c 数据线 *1
• HS-S68P 粉尘烟雾传感器*1
• PH2.0 4P双头端子线 *1

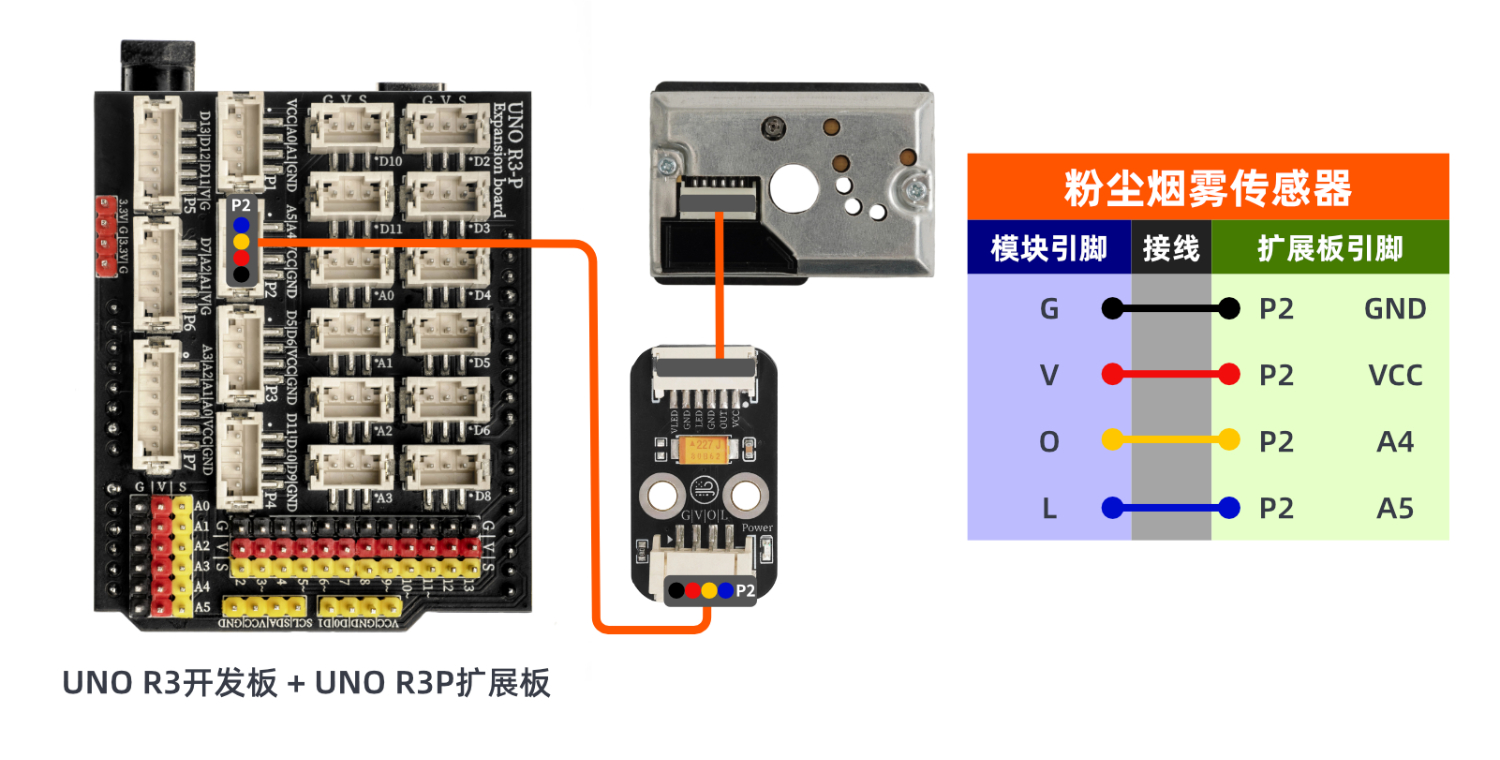

电路接线图：

ESP32 Python 测试环境搭建

---

10、视频教程 点这里回到目录

Arduino UNO视频教程：点击查看

ESP32 Python视频教程：

---

11、测试结论 点这里回到目录

Arduino UNO测试结论：

下入代码，之后电脑串口显示需要的信息，如灰尘浓度，空气质量等等。

---
