ESP32EA-WROOM-32E

目 录 （点击目录列表可以跳转到相应位置）

1. 介绍
2. 技术规格
3. 特征
4. 电路板尺
5. 开发版解析
6. 驱动下载及安装

1、介绍 点这里回到目录

2、技术规格 点这里回到目录

3、特征 点这里回到目录

1、使用的是乐鑫公司2023年发布的原装全新ESP32-WROOM-32E模组
2、加强供电，G|V能够提供最大3.3V 40mA的输出能力
3、板载电路保护和电源选择电路
4、Type-C通信接口，无需区分正反，使用更方便
5、支持DC5525输入接口，允许6-12VDC输入
6、板载2.54间距G|V|S扩展排针接口，免扩展板使用

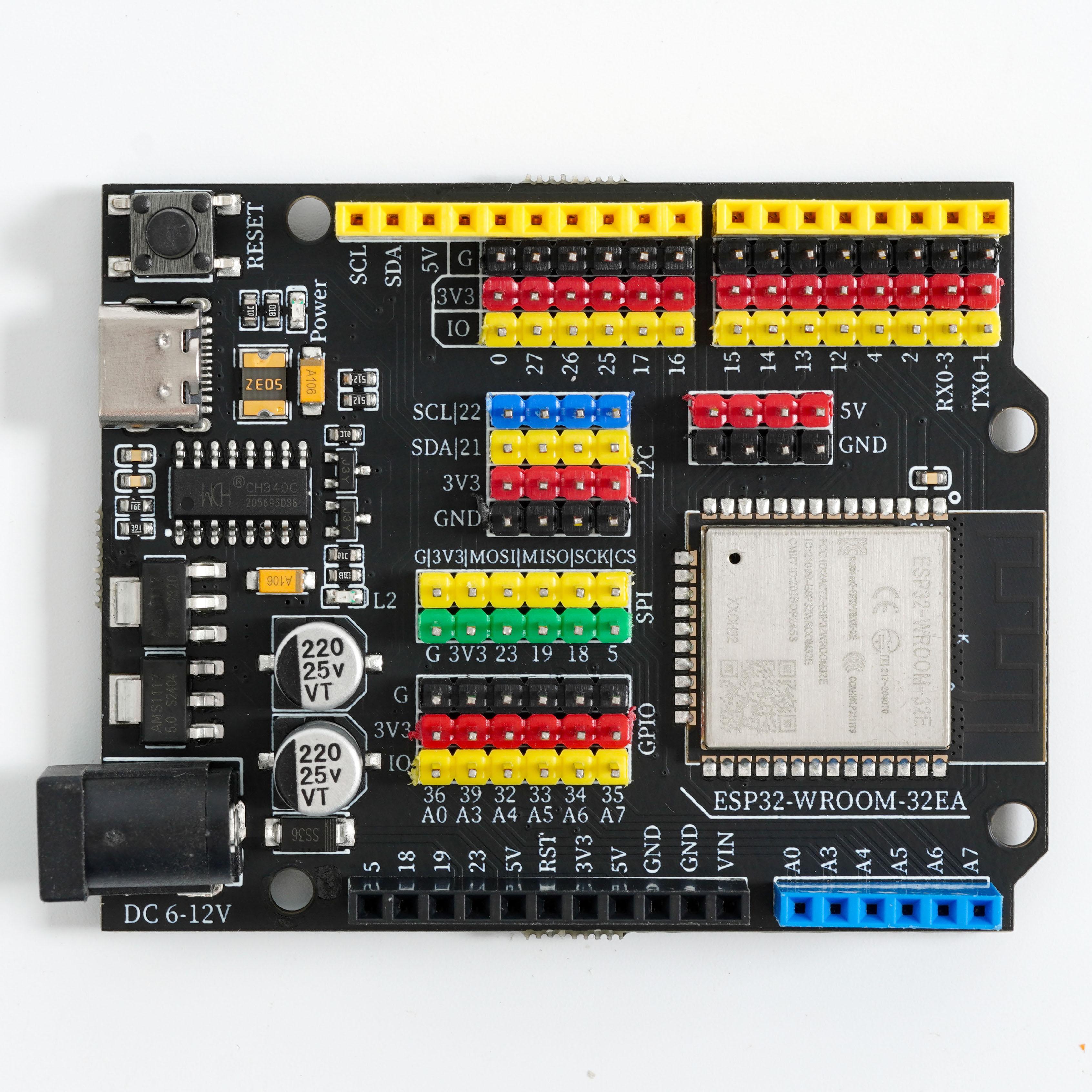

4、电路板尺寸 点这里回到目录

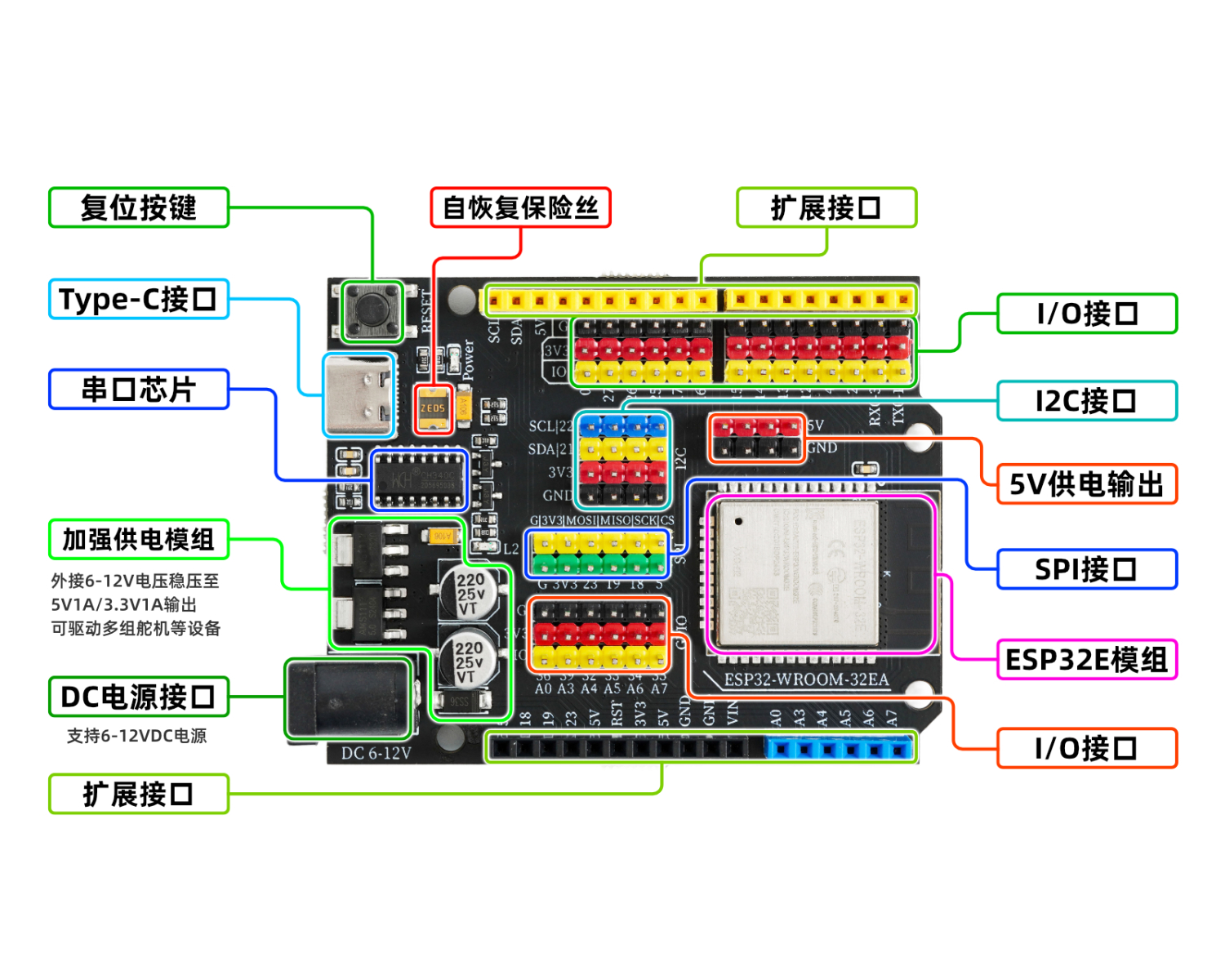

5、开发板解析 点这里回到目录

• 复位键
  按下复位键，重新运行程序。
• 串口芯片
  该芯片负责将USB接收到的数据转换为串口数据给主控芯片。
• 5V/2A供电模组
  供电模组负责主板的供电服务，外部接入的6-12V电源稳压至 5V/2A/10W输出，可驱动多组舵机，玩具马达、微型滑台等设备。
• 自恢复保险丝
  当开发板发生错误连接导致短路时，保险丝会自动断开开发板与电脑之间的电路连接，从而保护电脑USB接口不被烧毁或电脑死机。
• Type-C接口
  负责数据下载和USB供电。
• 外部供电与USB供电自动切换控制器
  FDN340P场效应管+LMV358IDGKR放大器组成的外部供电与USB供电自动切换控制系统。开发板默认由USB接口供电，当外部电源接入后控制器会自动断开USB供电并切换至外部电源供电，外部电源断开后再自动切换为USB供电，该功能可保护电脑不受开发板外部供电的电源干扰。
• ESP32E模组

ESP32-WROOM-32E主控芯片是开发板的大脑，负责程序存储、执行、运算处理、信号输入输出等功能。

• 扩展板接口
  用于对接本公司配套的扩展板，便于接插模块。

6、驱动下载及安装 点这里回到目录

Windows 7、8、10、11 系统 USB 驱动下载及安装方法：点击查看

Mac OS 系统 USB 驱动下载：CH34X USB串行Mac OS驱动程序下载安装说明

为了能够使用 Arduino IDE 开发 ESP32，你需要向 Arduino IDE 板管理器添加一个额外的源，然后安装 ESP32。我们需要先添加 ESP32 开发板附加网址。打开文件 菜单下的 首选项。

把下面的链接复制粘贴到 附加开发板管理网址 中：

https://espressif.github.io/arduino-esp32/package_esp32_index.json

再安装 ESP32 开发板，选择 工具 菜单中的 开发板 -> 开发板管理器...

在搜索栏中搜索 esp32，可以看到 esp32 库，选择 2.0.4 版本，点击安装，等待安装完成即可。

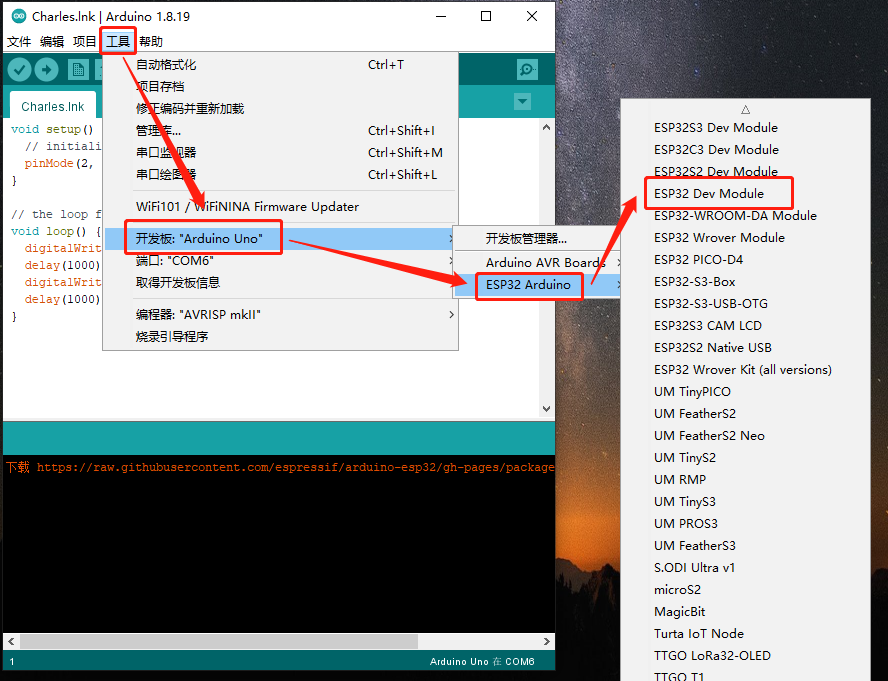

选择对应的开发板 ESP32 Dev Module，

选择好开发板后，工具菜单中就会多出一些选项，如果你不会调试的话，按照默认的即可。

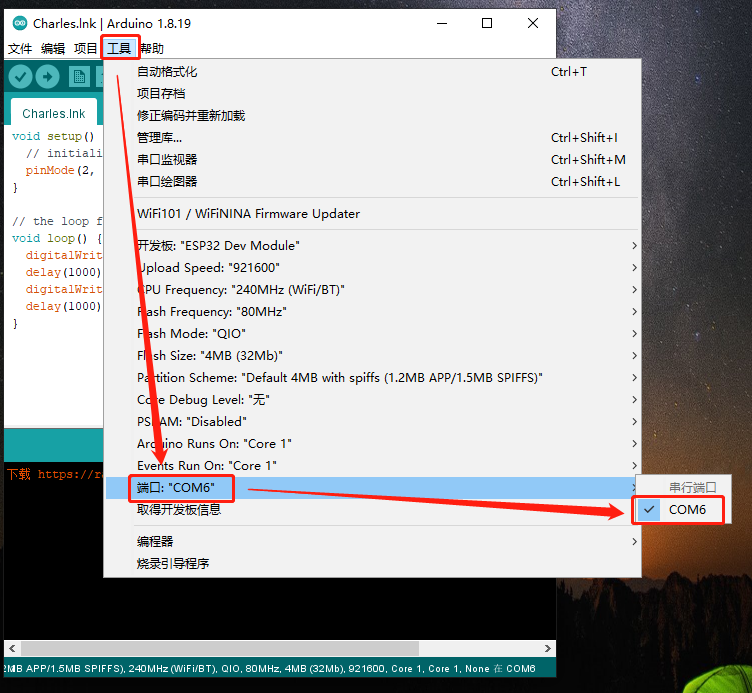

接着，选择 ESP32 对应的端口，

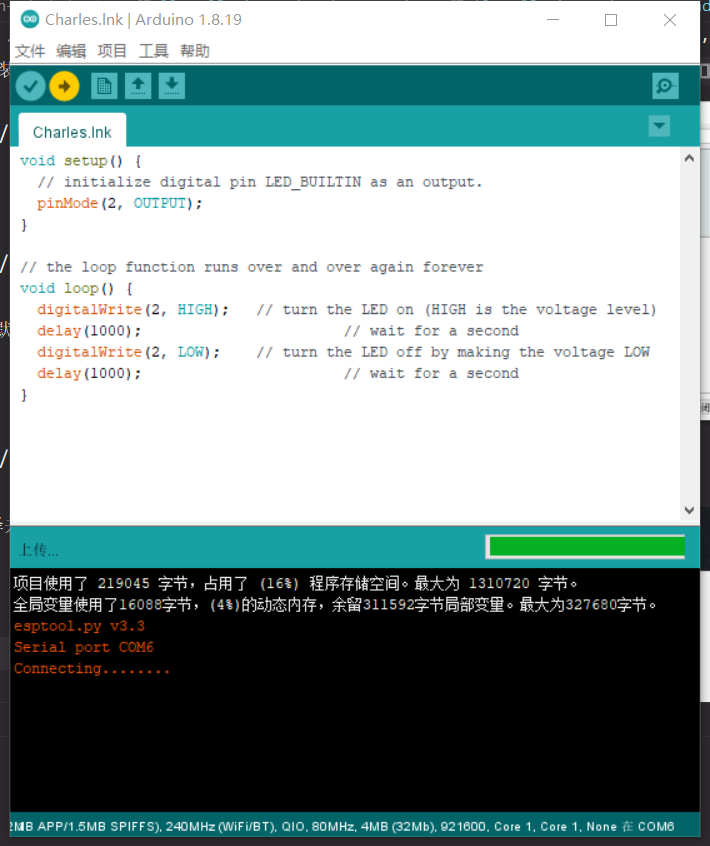

最后，我们打开示例程序里面的测试代码中的 Arduino 测试代码，编译并运行。

示例程序：点击下载

注意！！！如果以上方法行不通则可以参考以下方法：参考视频。

常见问题：上传失败解决方法：把开发板2号，5号，12号引脚的外接模块全部取下来
