HS-E07 智能防盗台灯
HS-E07 智能防盗台灯
产品简介：
智能防盗台灯是一款由HS-F15P 四位时钟数码管、HS-S38P 人体感应器、HS-S47P USB模块、HS-F02P无源蜂鸣器模块等配件组合而成的智能套件。
本款套件可实现：1.防盗警报器：当人体感应模块检测到人入侵，灯泡亮起并且蜂鸣器响起警报声，数码管显示“1”；反之，灯泡熄灭，数码管显示“0”。2.人体感应灯：当人体感应模块检测到人时，蜂鸣器发生提示声灯泡亮起；人离开后数码管倒计时5秒之后，灯泡熄灭。
你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。
准备工具及组装注意事项：
自备组装工具：剪刀。
自备调试工具：带有Windows 7、8、10、11操作系统的电脑1台、UNO-R3开发板、typc数据线1条、产品需要脱机工作请自备或者购买DC头6V-12V电源及其尖头锂电池。
想要轻松组装好套件需要仔细阅读组装说明书，按步骤进行组装，疑难问题请扫二维码关注公众号查看相关教程，或前往http://www.hellostem.cn/ 寻找在线QQ客服进行指导。
警告：
14岁以下人员必须在专业老师或有相关知识的成年人指导下使用！ 该产品组装、调试需要使用相关工具，组装时请做好安全防范，避免受伤！ 本产品为教学实验用品，请勿将其功能作为生活常规用品使用，会存在不稳定性! 当你不使用本产品时请关闭电池盒上的电源开关并取下电池，将电池妥善保管!
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）
STEP：1

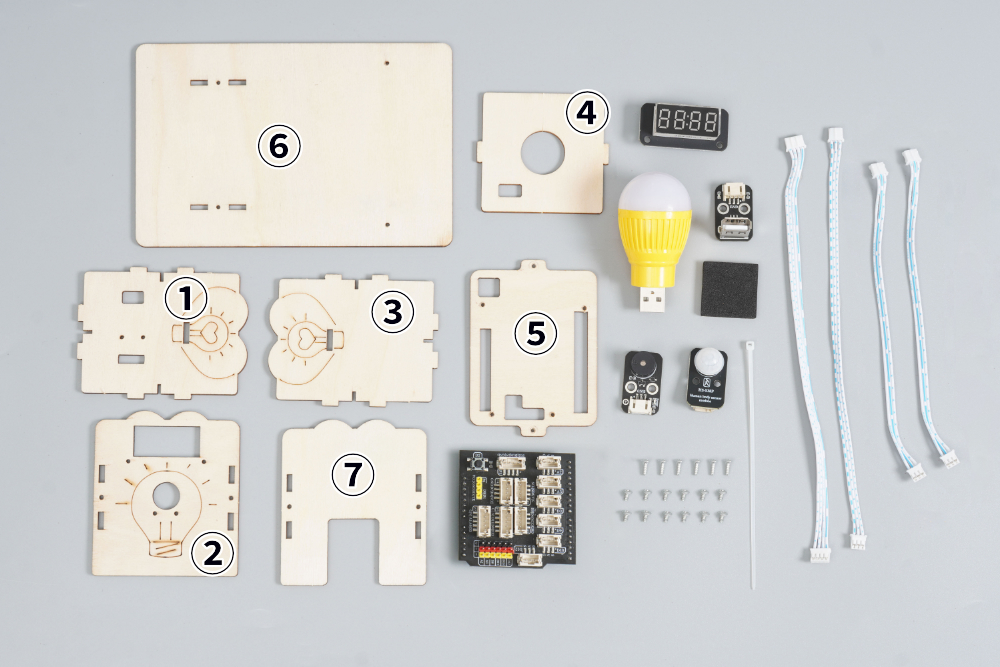

准备好所有配件及木板材料，木板材料组装时请仔细核对材料上的编号。木板有图案面为正面,没有图案为背面。

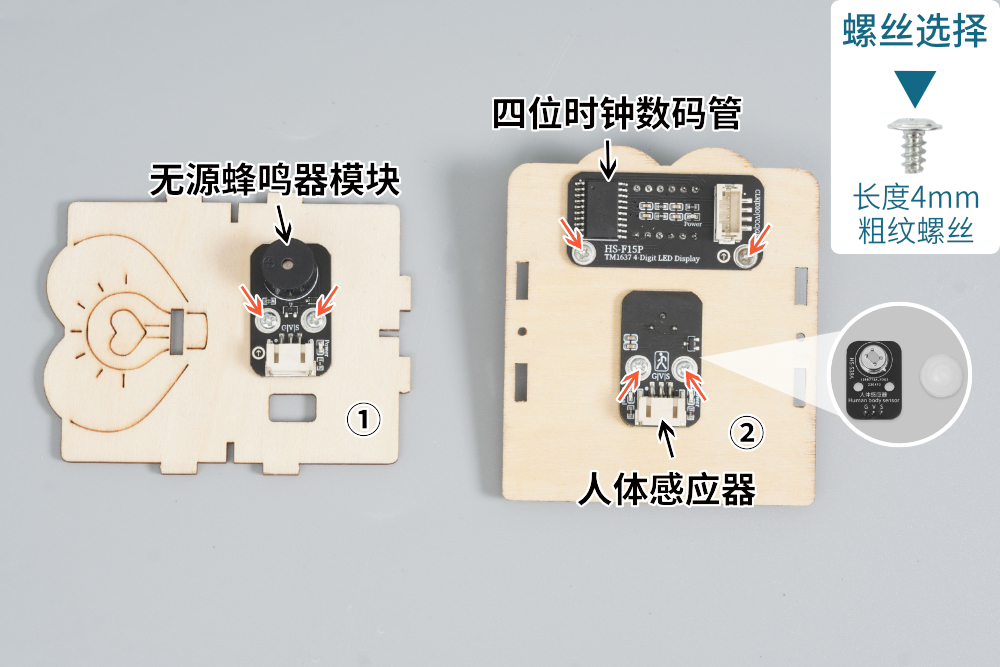

STEP：2
首先用4mm粗纹螺丝把无源蜂鸣器模块安装在①号板正面，然后用4mm粗纹螺丝把四位时钟数码管和人体感应器分别安装在②号板反面。

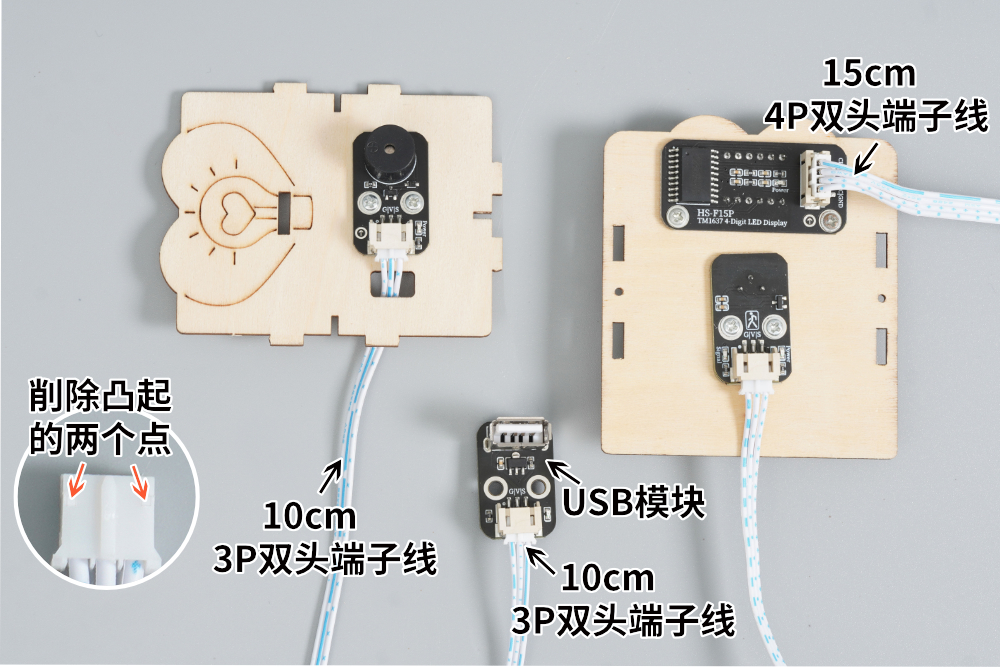

STEP：3
把双头端子线插入无源蜂鸣器模块、USB模块、四位时钟数码管和人体感应器。注意：用小刀削端子头凸起部分，可以使端子线松一些，不会过紧。
STEP：4

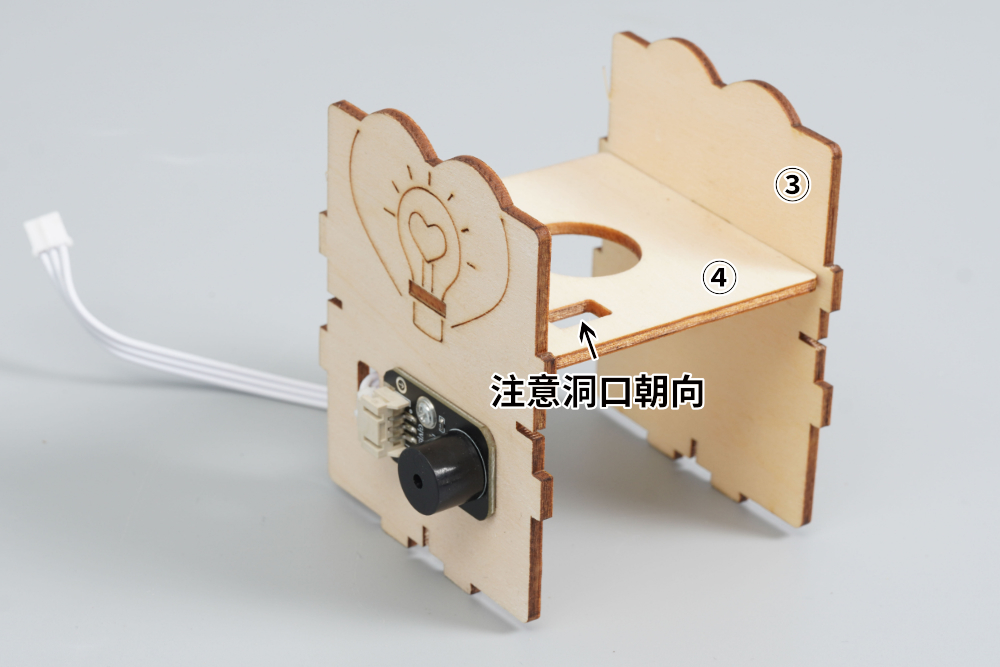

参照上图，把①、③号板安装在④号板上。
STEP：5

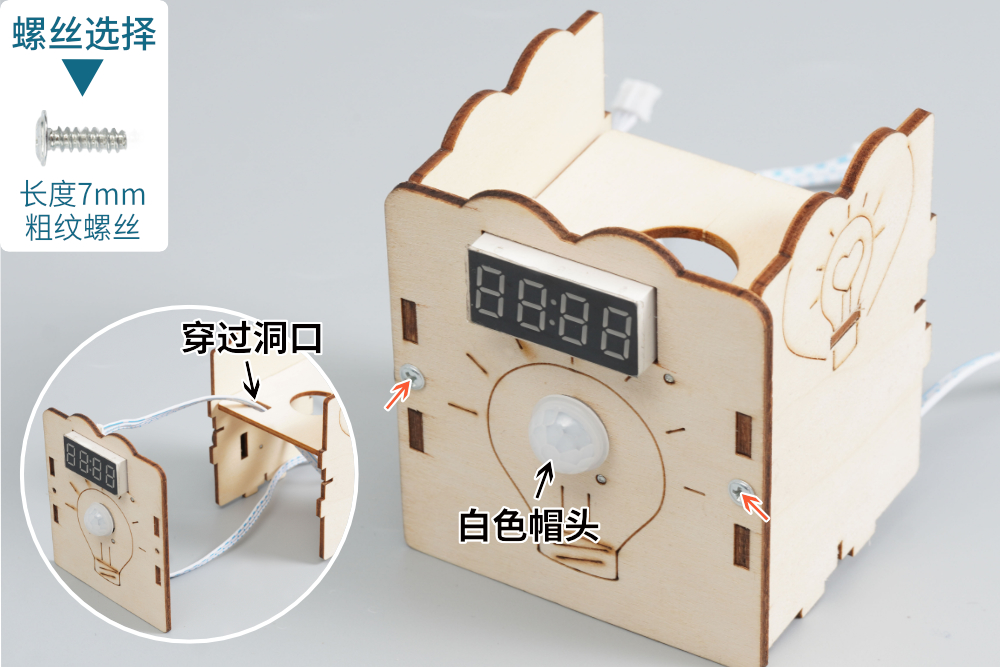

首先把四位时钟数码管的导线穿过④号板的洞口，然后用7mm粗纹螺丝把②号板安装在①、③号板上，最后把白色帽头安装在人体感应器上。
STEP：6

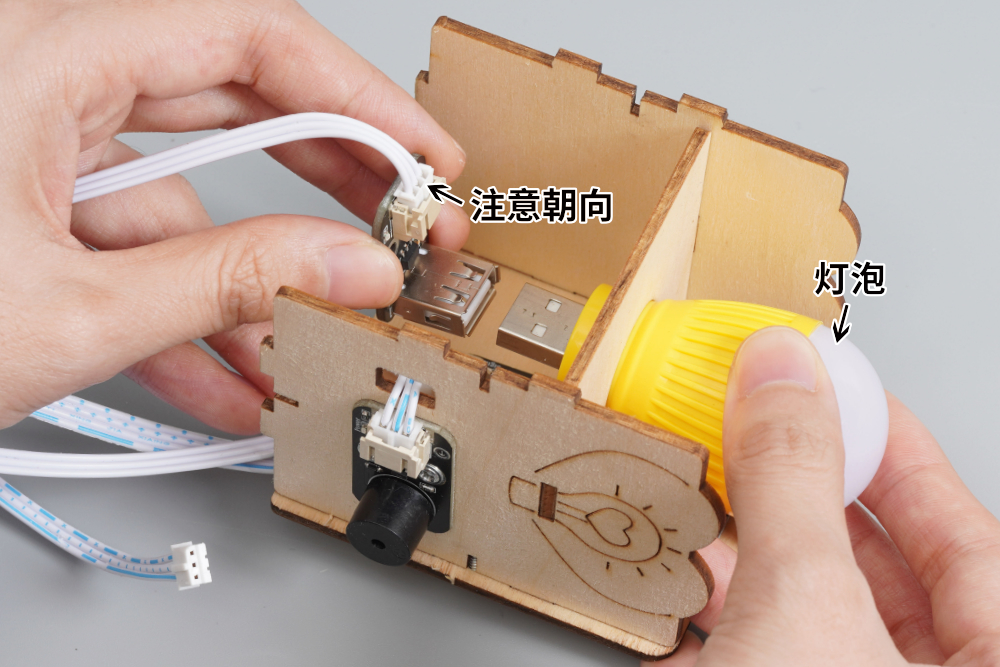

首先把灯泡穿过④号板的圆洞，然后把USB模块插在灯泡上。

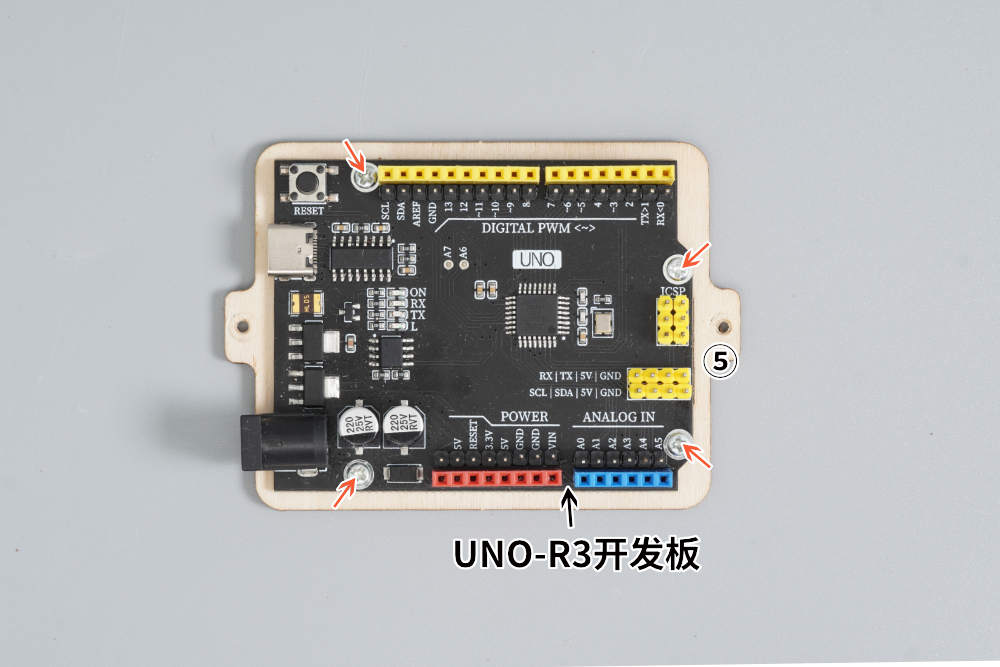

STEP：7
用4mm粗纹螺丝把UNO-R3开发板安装在⑤号板上。

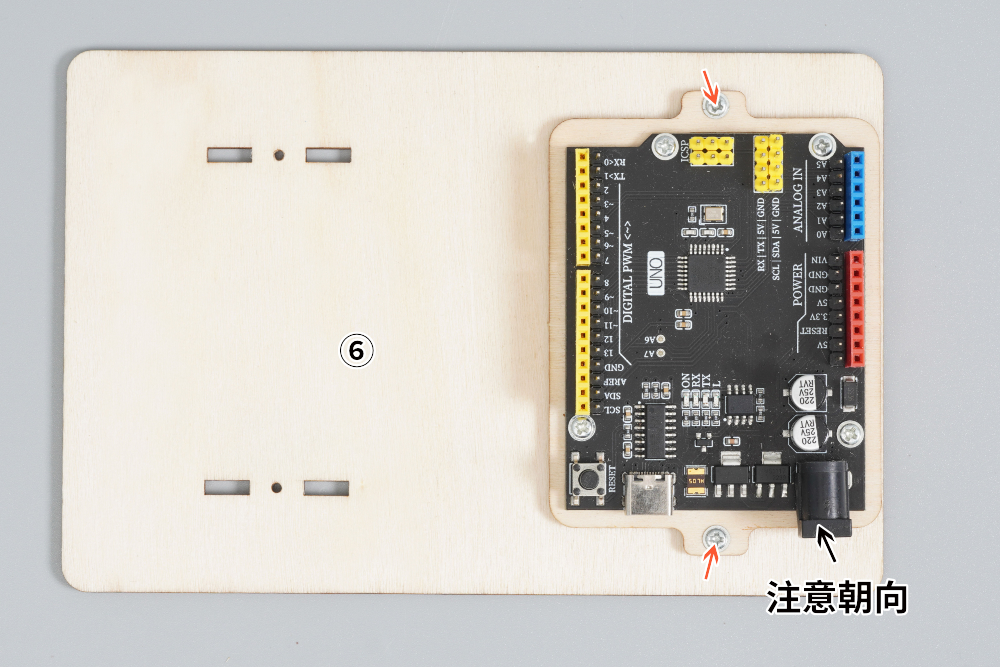

STEP：8
用4mm粗纹螺丝把⑤号板安装在⑥号板上。

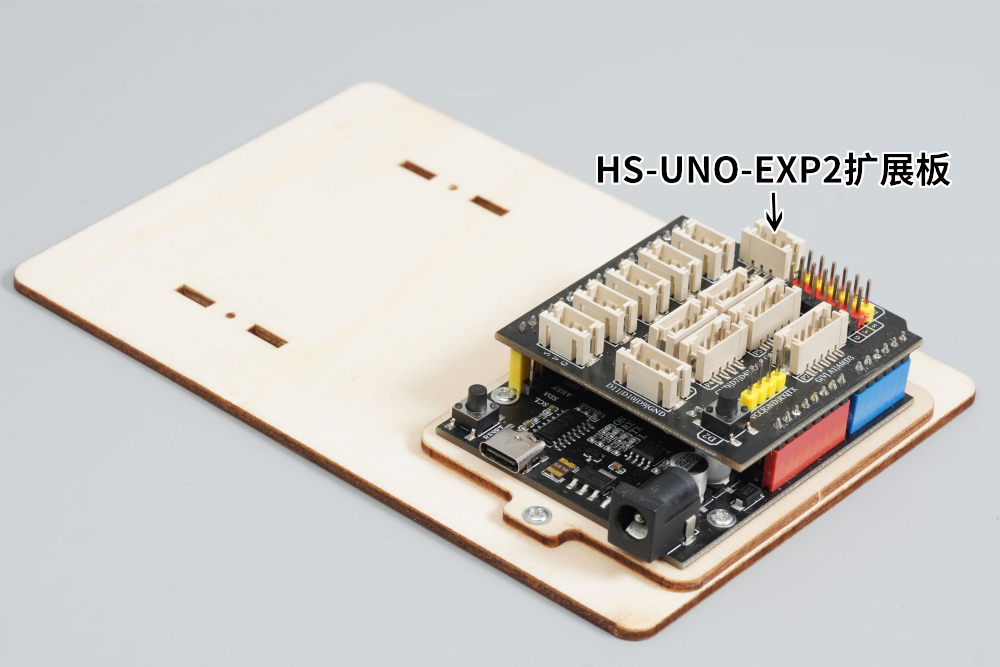

STEP：9
把HS-UNO-EXP2扩展板插入UNO-R3开发板上。
STEP：10

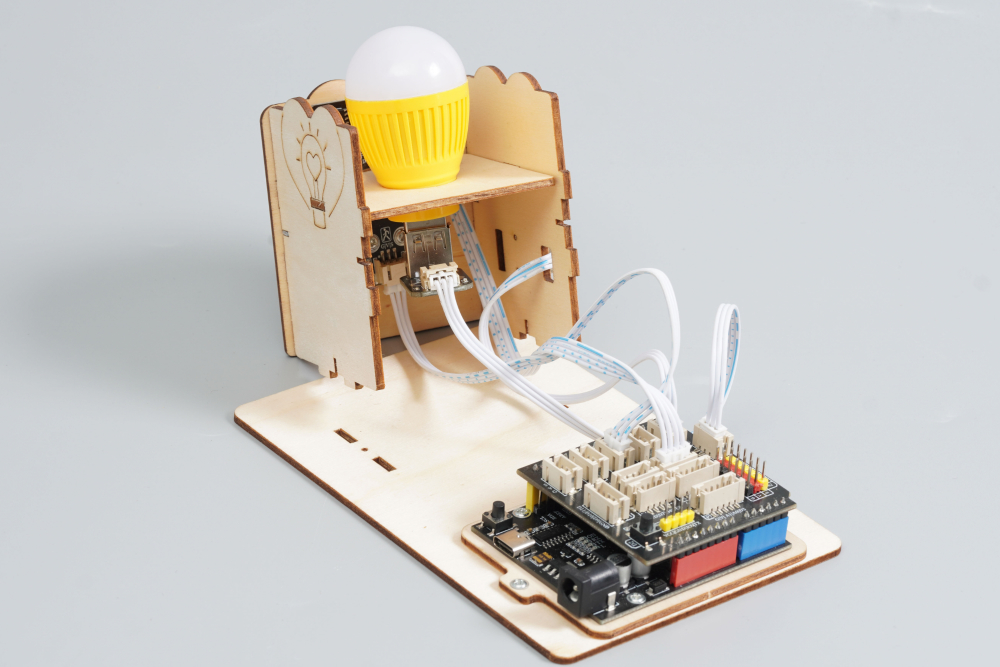

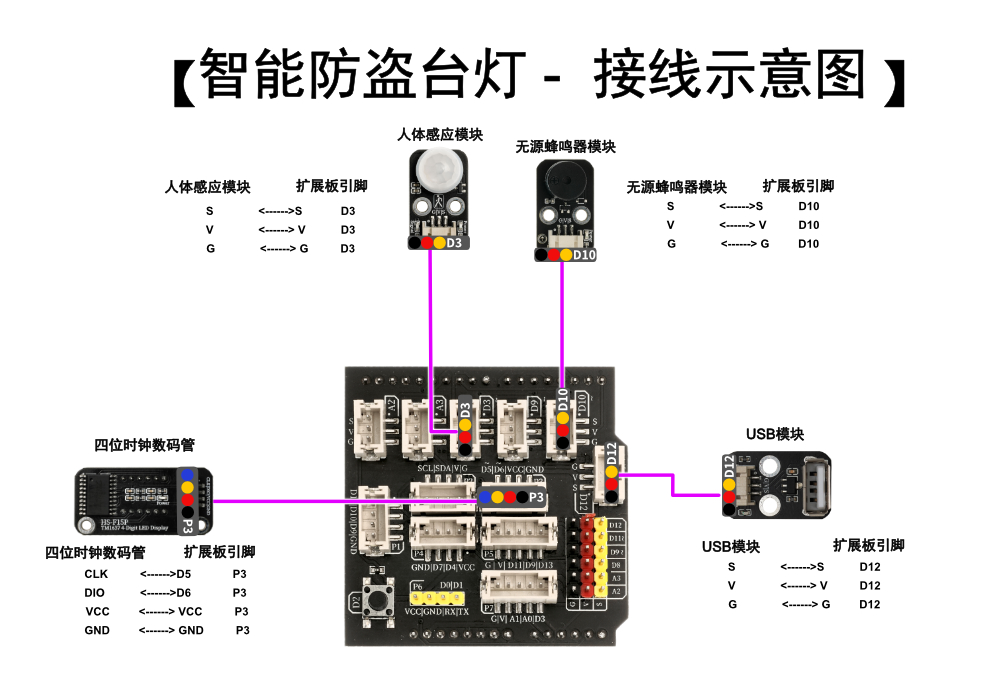

参考【智能防盗台灯-接线示意图】把无源蜂鸣器模块、USB模块、人体感应器和四位时钟数码管端子线插入HS-UNO-EXP2扩展板上。注意：请核对好端口线序再插入，线序插错可能会烧坏电路板。
STEP：11
用7mm粗纹螺丝把⑦号板安装在①、③号板上。

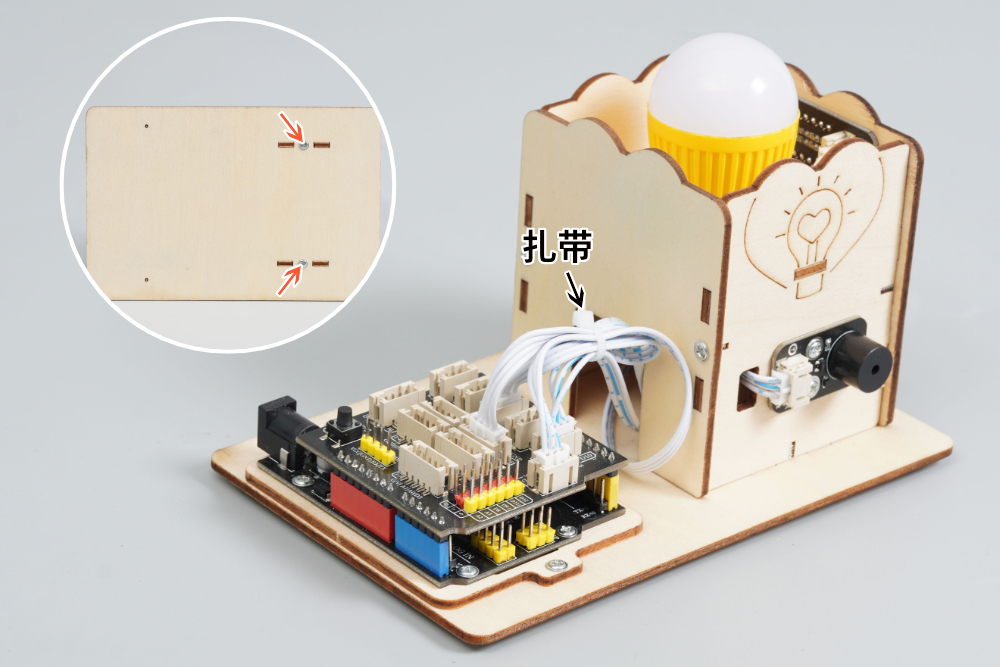

STEP：12
首先把①、③号板安装在⑥号板上，然后用7mm粗纹螺丝从⑥号板底部进行固定，最后使用扎带把导线扎好，然后剪掉多余的扎带。注意：使用剪刀时请小心，做好安全防范，孩子务必在大人的陪同下使用剪刀。
STEP：13

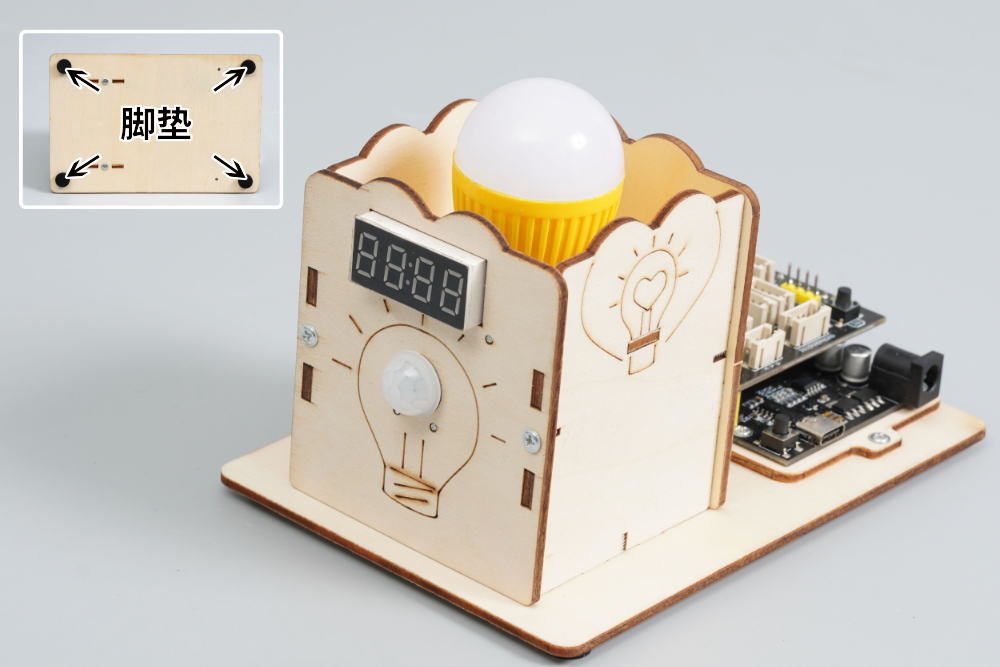

在⑥号板底部四个角贴上脚垫。

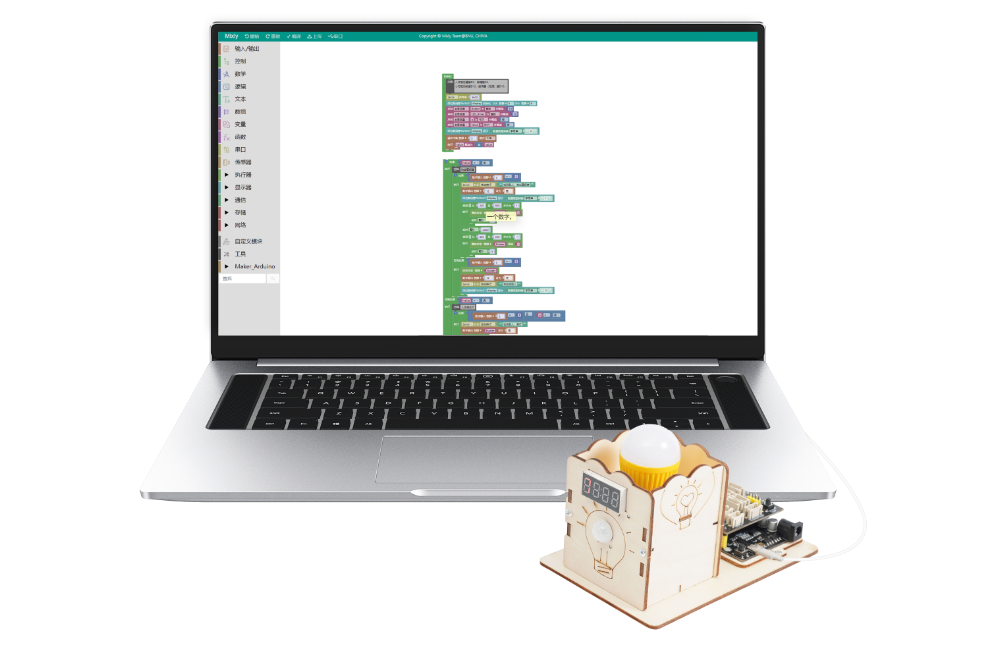

STEP：14
使用米思齐Mixly软件将该套件的智能防盗台灯示例程序上传至UNO-R3，此套件可实现1.防盗警报器：当人体感应模块检测到人入侵，灯泡亮起并且蜂鸣器响起警报声，数码管显示“1”；反之，灯泡熄灭，数码管显示“0”。2.人体感应灯：当人体感应模块检测到人时，蜂鸣器发生提示声灯泡亮起；人离开后数码管倒计时5秒之后，灯泡熄灭。你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。（米思齐Mixly软件前往 http://www.hellostem.cn/?software/ 下载）
警告:不能跳过此步骤进行下一步安装，跳过此步骤将会导致后续安装失败!你也可以通过Arduino IDE、Mixly 等编程软件修改示例程序或自己编写新程序来控制智能防盗台灯。
示例程序下载：点击下载
（文件解压密码请查看您购买的商品条形码，商品数字条形码为解压密码）

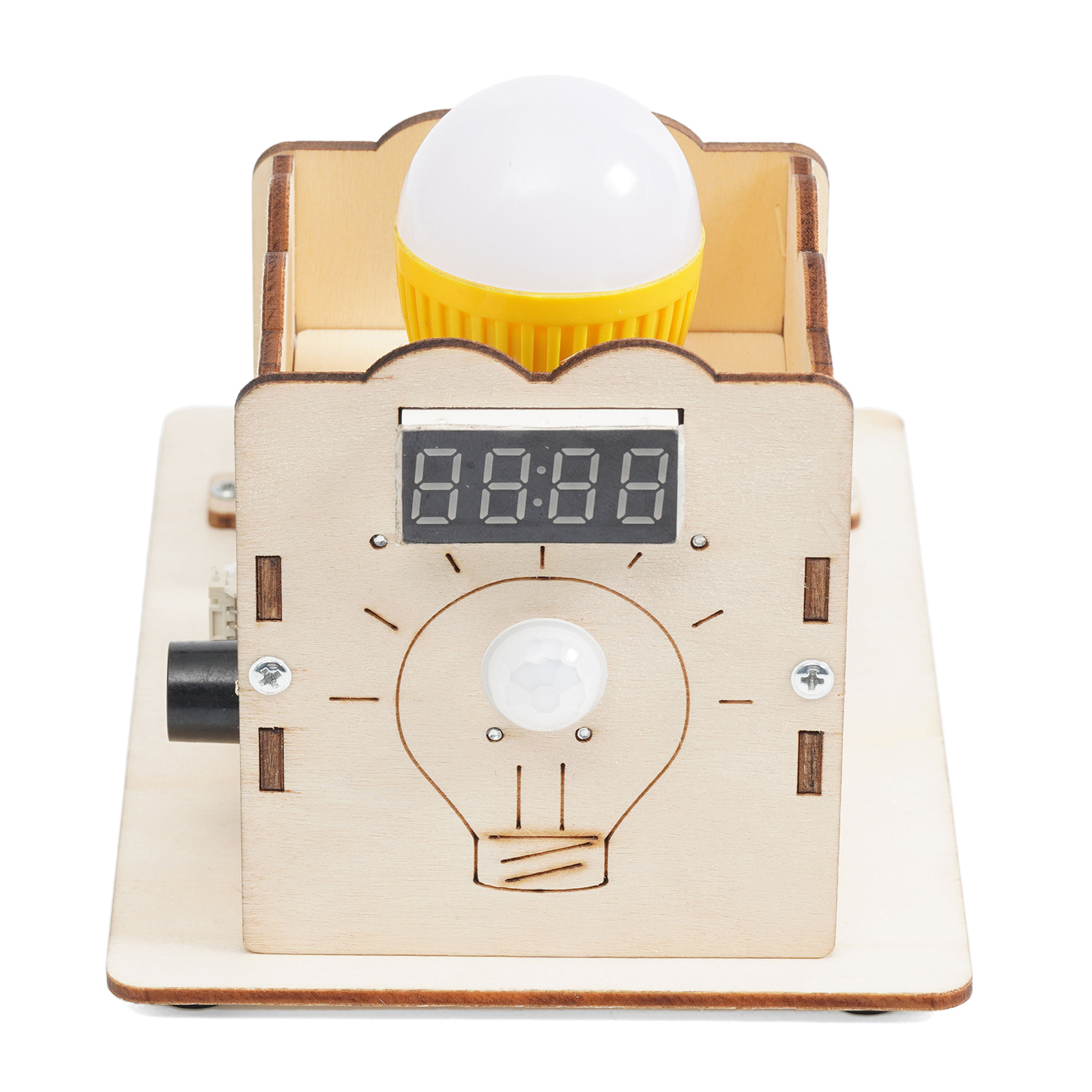

STEP：15

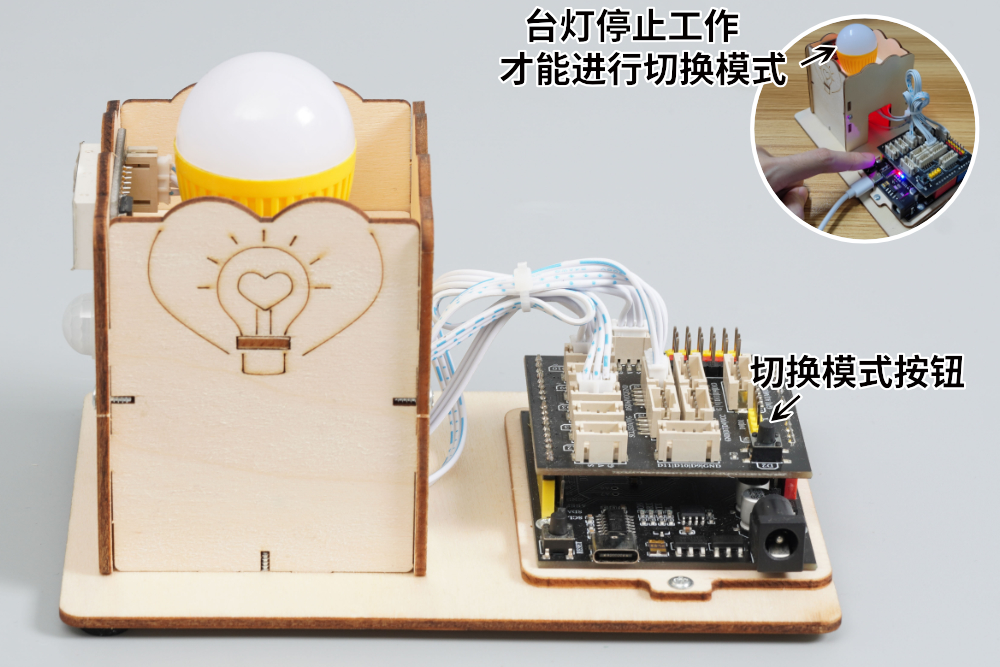

智能防盗台灯制作完成，可以按照需求切换模式，切换智能防盗台灯模式的时候，必须在声音停止警报或者灯泡停止闪烁的状态下才可以进行切换。注意：智能防盗台灯如果需要脱机工作，请自备或者购买DC头6V-12V电源和14500尖头锂电池。
