HS-S35A 热敏传感器
1、介绍 点这里回到目录
热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器(PTC)和负温度系数热敏电阻器(NTC)。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器(PTC)在温度越高时电阻值越大，负温度系数热敏电阻器(NTC)在温度越高时电阻值越低，它们同属于半导体器件。

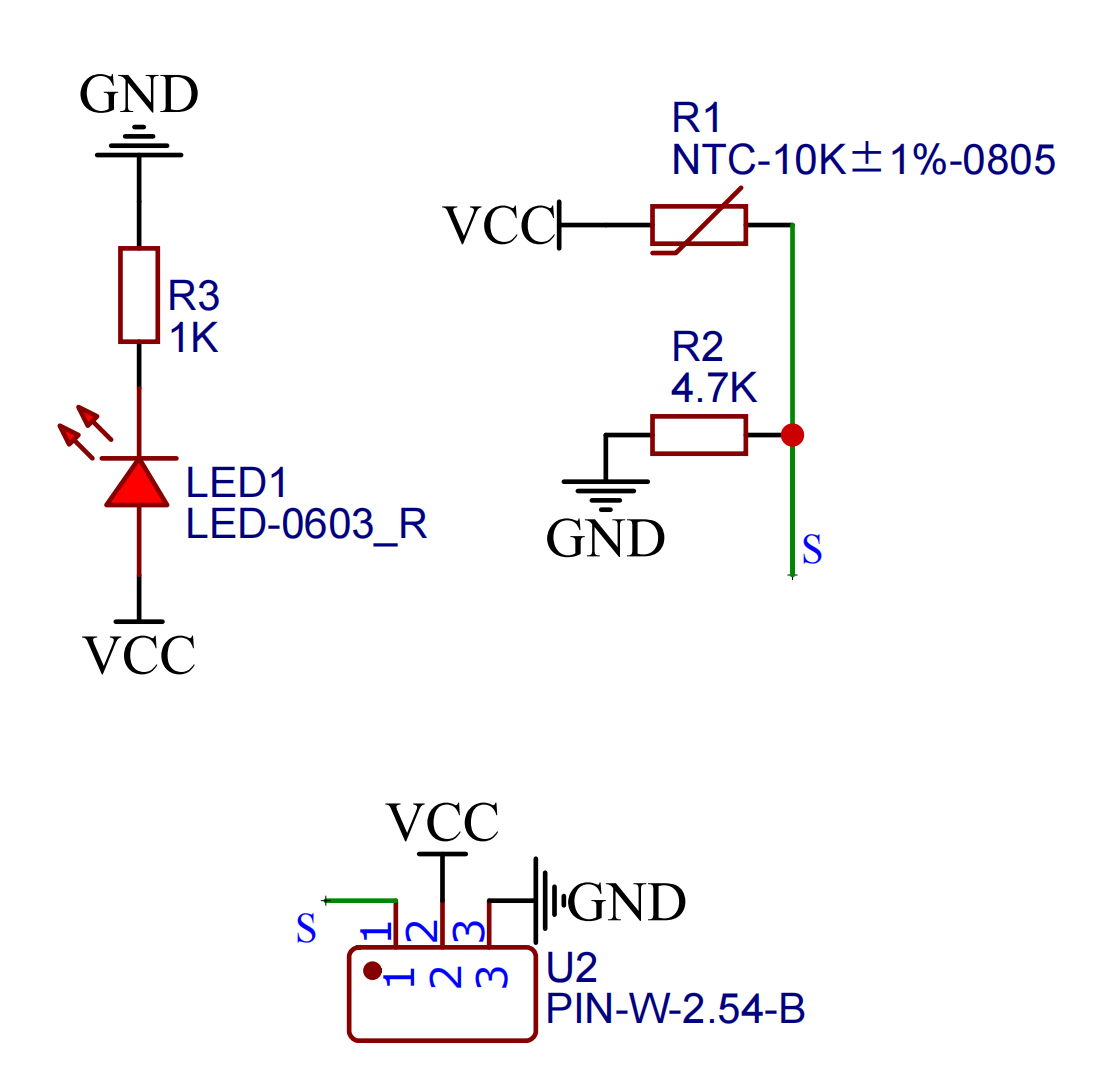

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| G | GND（电源输入负极） |
| V | VCC（电源输入正极） |
| S | 模拟信号引脚 |
-
供电电压：3.3V / 5V
-
连接方式：2.54mm排针
-
安装方式：双螺丝固定
4、电路板尺寸 点这里回到目录
5、Arduino IDE示例程序 点这里回到目录
示例程序(UNO开发板)：点击下载
volatile int value;
void setup(){
value = 0;
Serial.begin(9600);
pinMode(A0, INPUT);
pinMode(9, OUTPUT);
}
void loop(){
value = analogRead(A0);
Serial.print("串口值：");
Serial.println(value);
if (analogRead(A0) > 380) {
tone(9,196);
}
delay(300);
noTone(9);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import music
adc32 = machine.ADC(machine.Pin(32))
midi = music.MIDI(4)
while True:
print(adc32.read_u16())
if adc32.read_u16() > 40000:
midi.pitch_time(440, 2000)

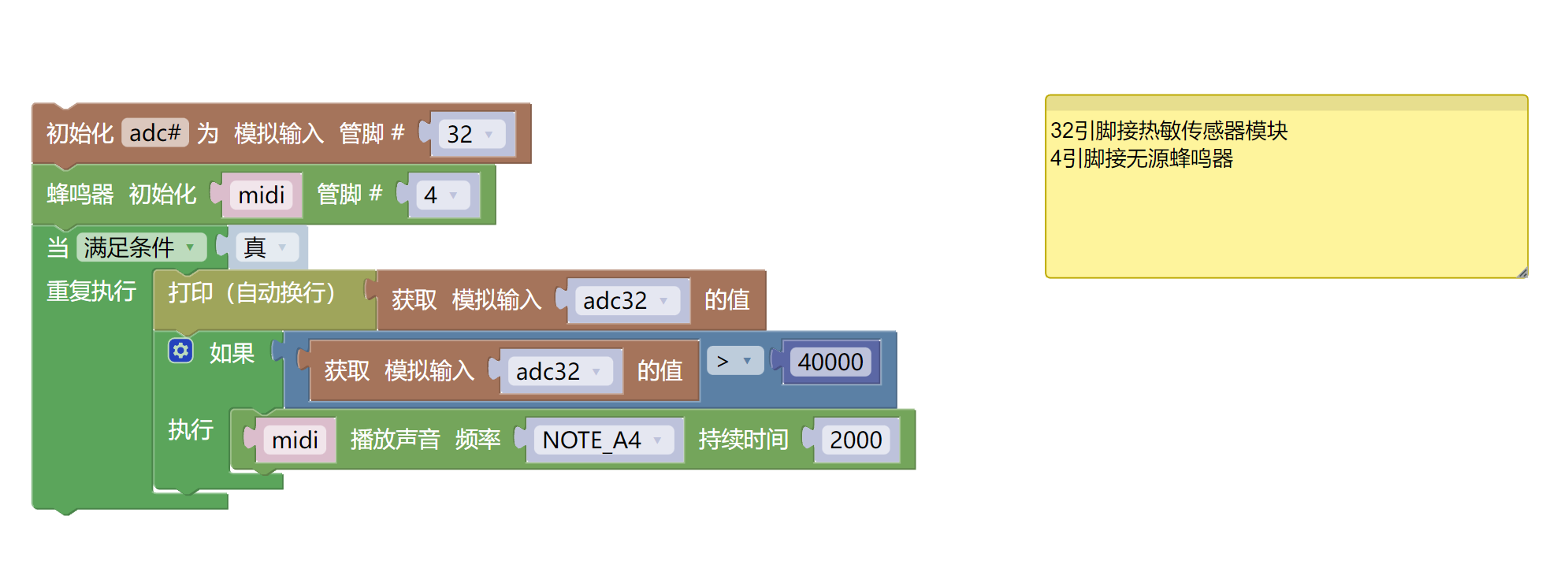

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序(UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- HELLO STEM UNO R3 PRO 开发板 *1
- USB type-c 数据线 *1
- 无源蜂鸣器模块（HS-F02A）*1
- 热敏传感器模块（HS-S35A）*1
- 1P母对母杜邦线 *6条 或 3P母对母杜邦线 *2条

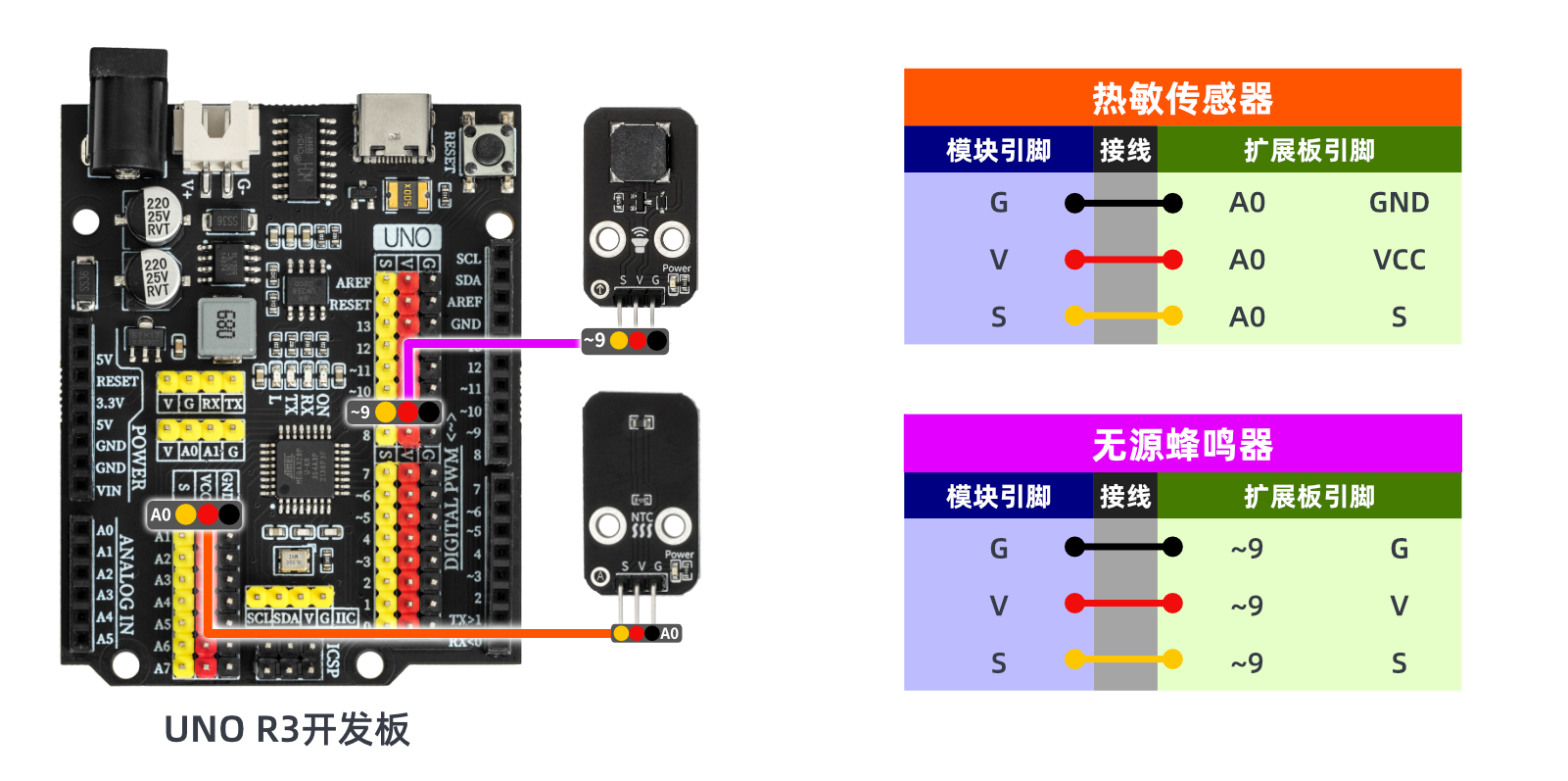

电路接线图：
Micropython环境搭建
准备配件：
电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

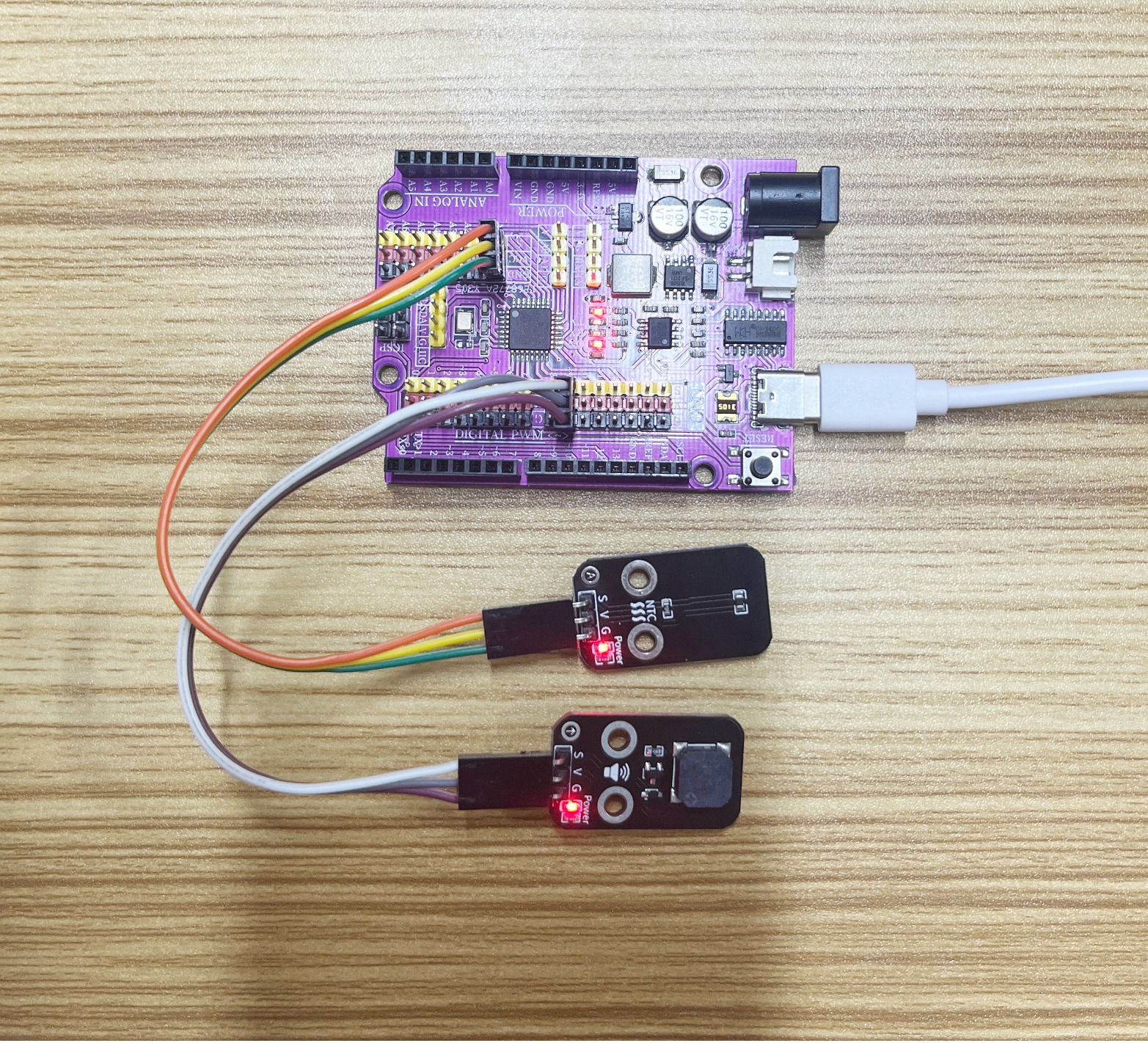

器件连接好线之后，将上述程序烧录到Arduino UNO 开发板之后，打开串口监视器，波特率设置为9600，当周围温度上升到一定时无源蜂鸣器会报警，这个时候可以看看串口监视器所打印的值，你会发现周围温度低时比温度高时模拟值要小。
