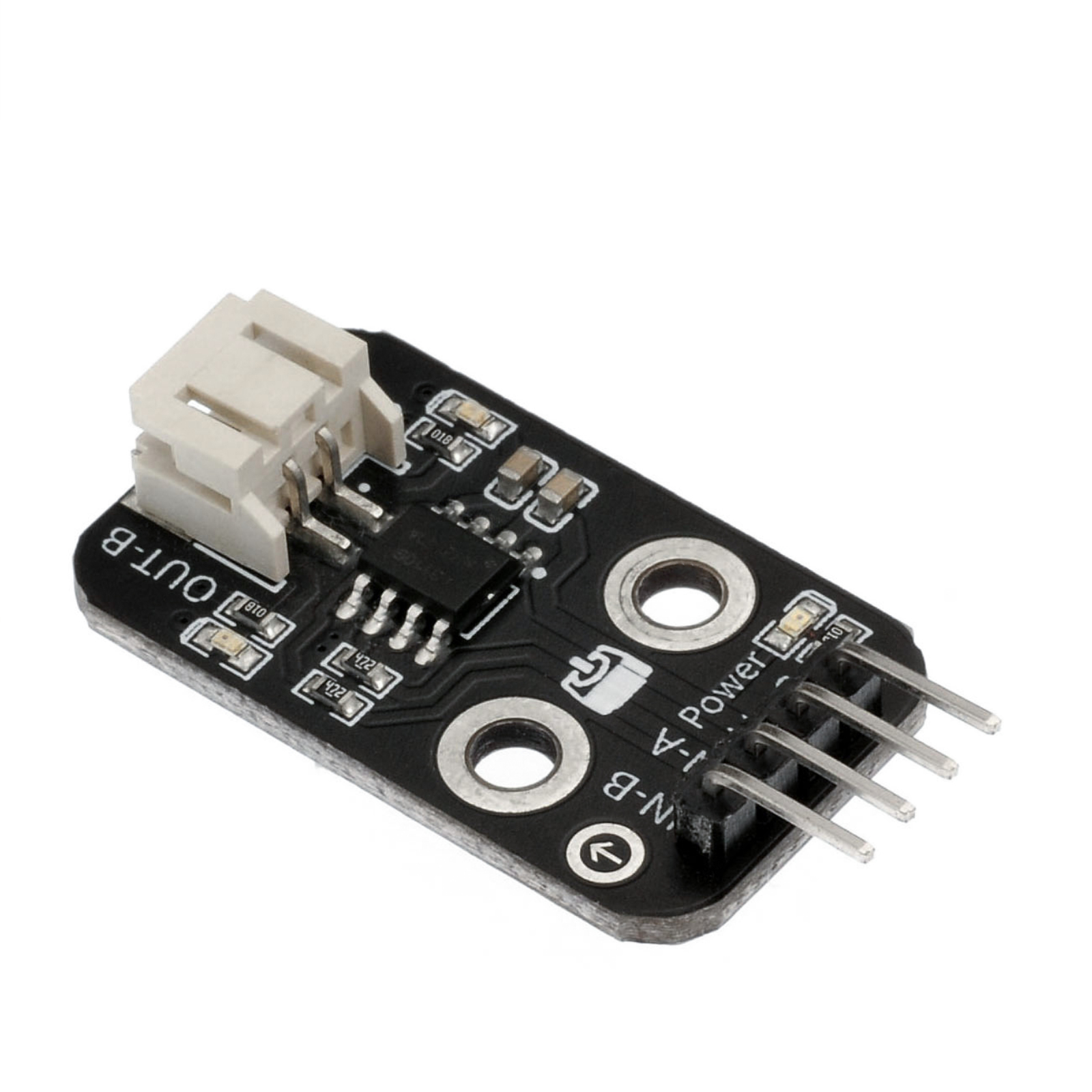

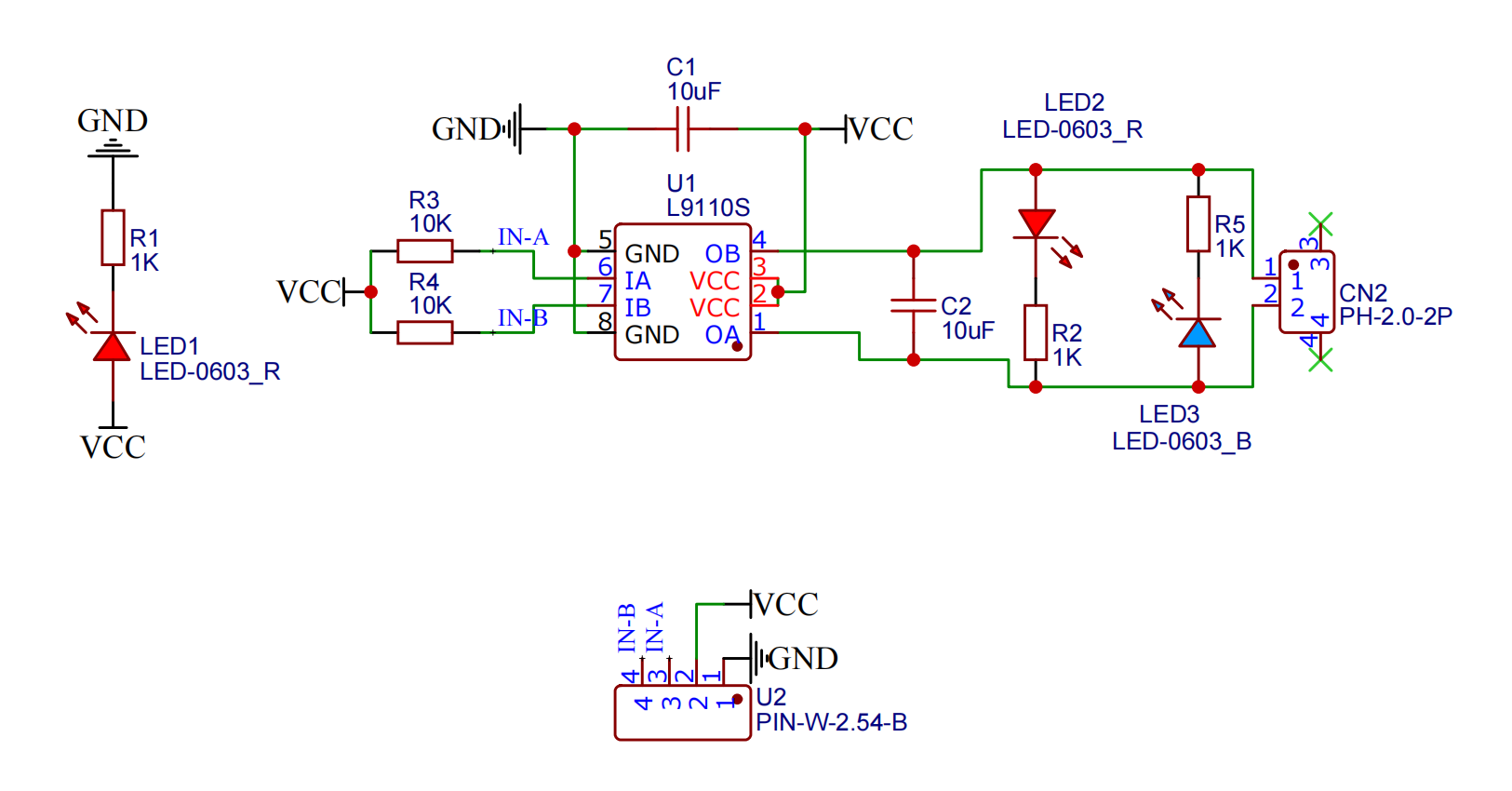

电机驱动板模块由一个L9110S芯片来控制和驱动电机。该芯片具有两个TTL/CMOS兼容输入端子,并具有抗干扰特性:具有高电流驱动能力,两个输出端子可直接驱动直流电机,每个输出端口可提供750~800mA动态电流,其峰值电流可达1.5~2.0A,Vcc=5V;L9110广泛应用于各种电机驱动器,如玩具车,步进电机和电源开关等。

| 引脚名称 | 描述 |
|---|---|
| G | GND(电源输入负极) |
| V | VCC(电源输入正极) |
| INA | 电机控制信号引脚A |
| INB | 电机控制信号引脚B |
供电电压:3.3V / 5V
连接方式:2.54mm排针

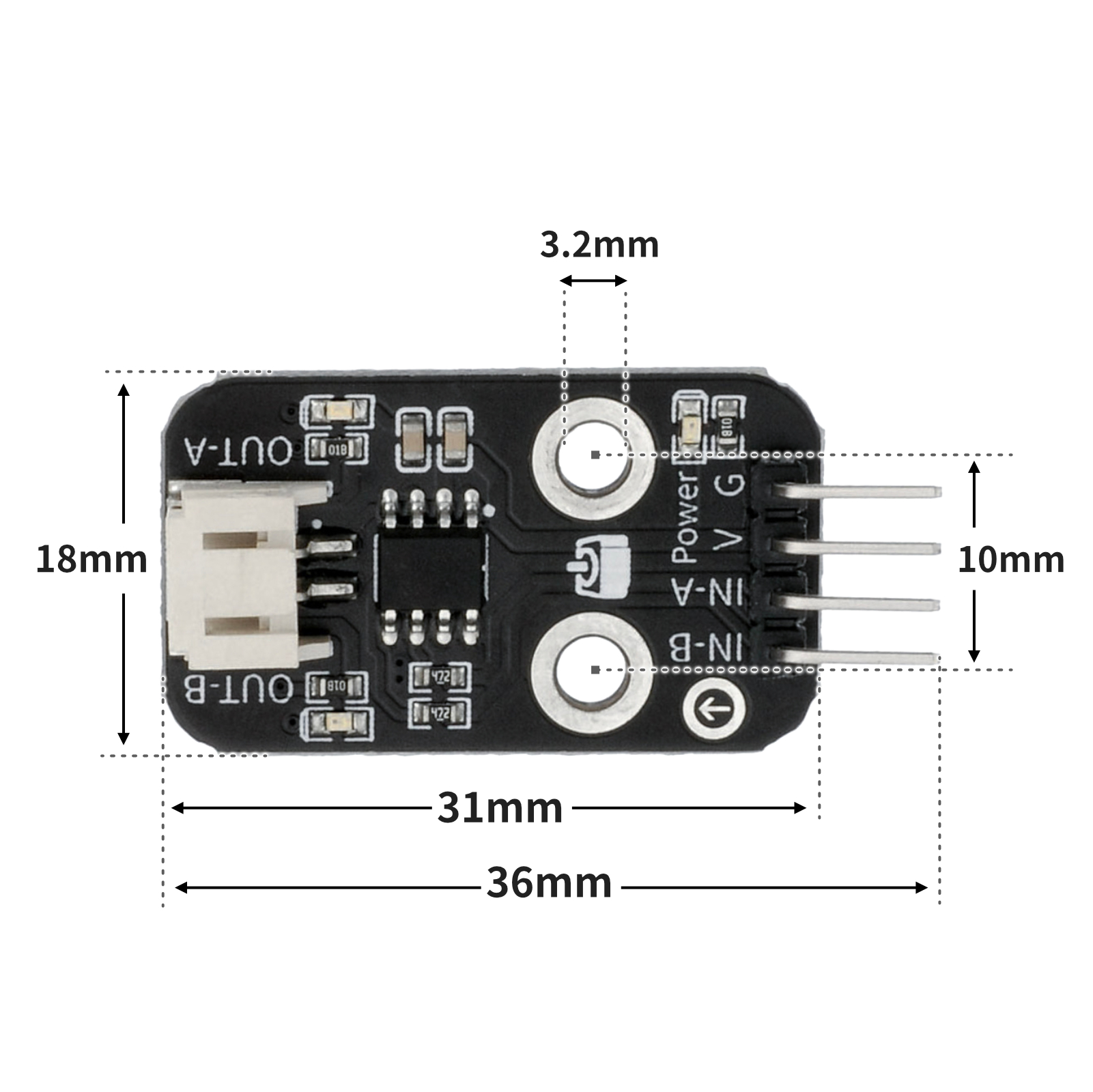

安装方式:双螺丝固定

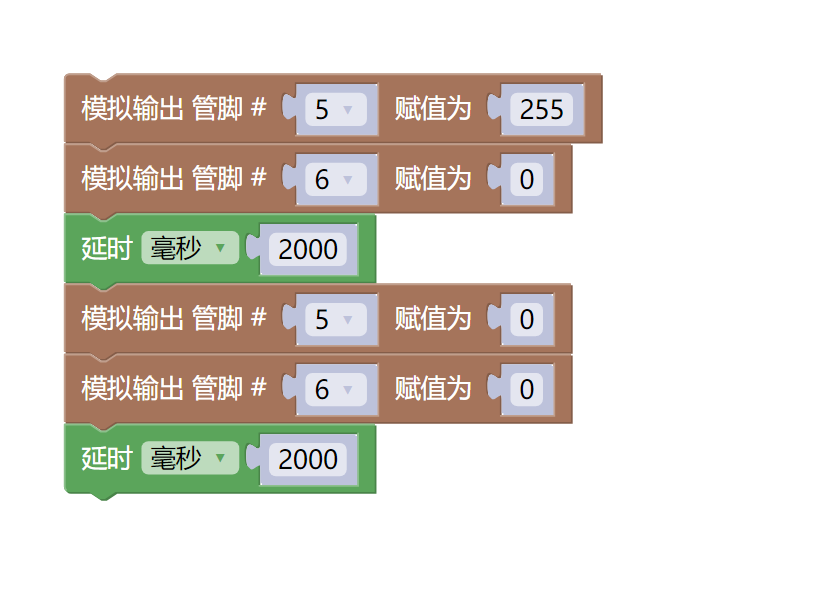

示例程序(UNO开发板):点击下载
void setup(){
pinMode(5, OUTPUT);
pinMode(6, OUTPUT);
}
void loop(){
analogWrite(5, 255);
analogWrite(6, 0);
delay(2000);
analogWrite(5, 0);
analogWrite(6, 0);
delay(2000);
}

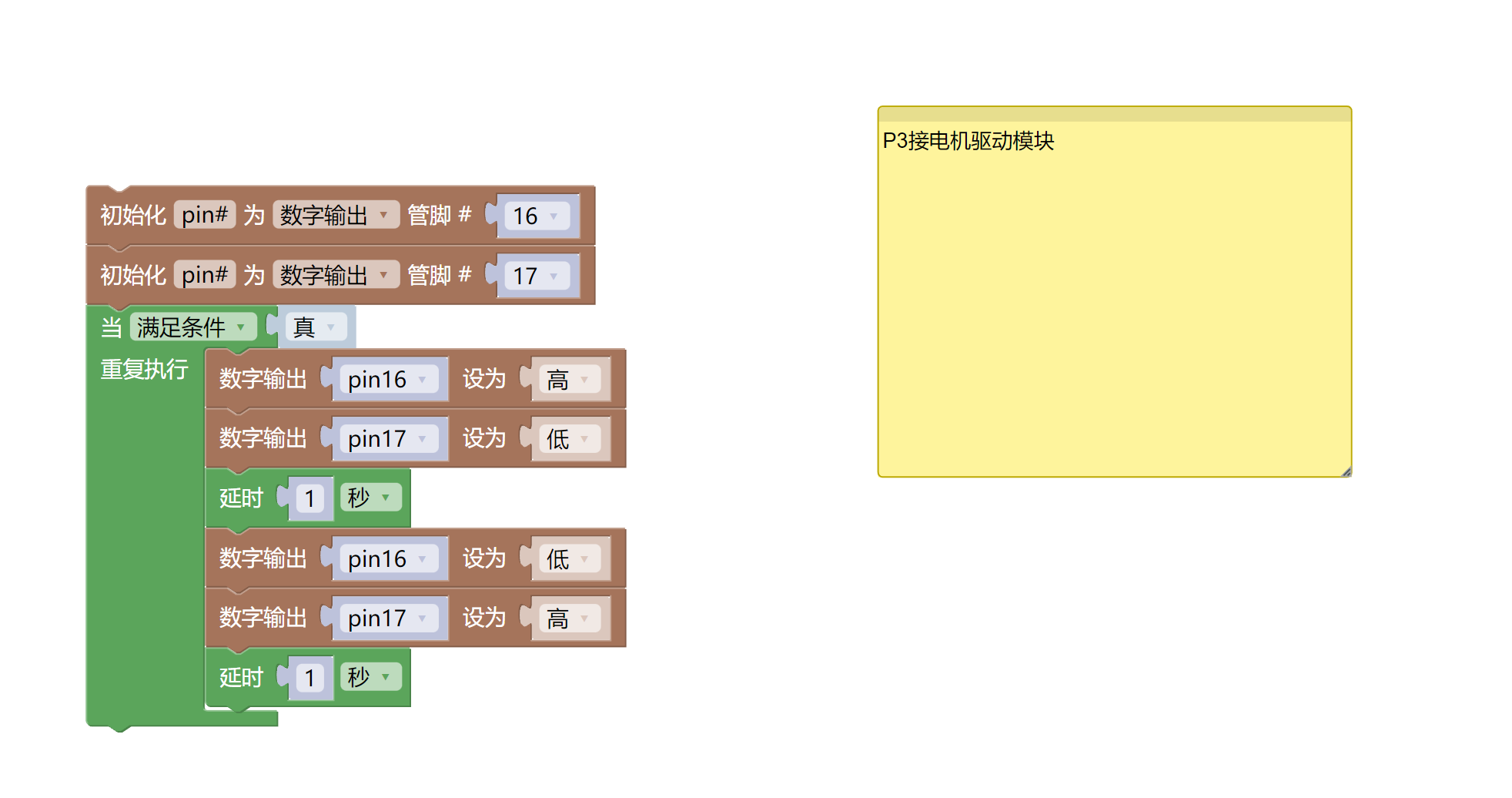

示例程序(ESP32开发板—基于Python语言,不能用Arduino IDE上传代码):
import machine
import time
pin16 = machine.Pin(16, machine.Pin.OUT)
pin17 = machine.Pin(17, machine.Pin.OUT)
while True:
pin16.value(1)
pin17.value(0)
time.sleep(1)
pin16.value(0)
pin17.value(1)
time.sleep(1)
示例程序(UNO开发板):点击下载

示例程序(ESP32开发板):点击下载

Arduino环境搭建
准备配件:

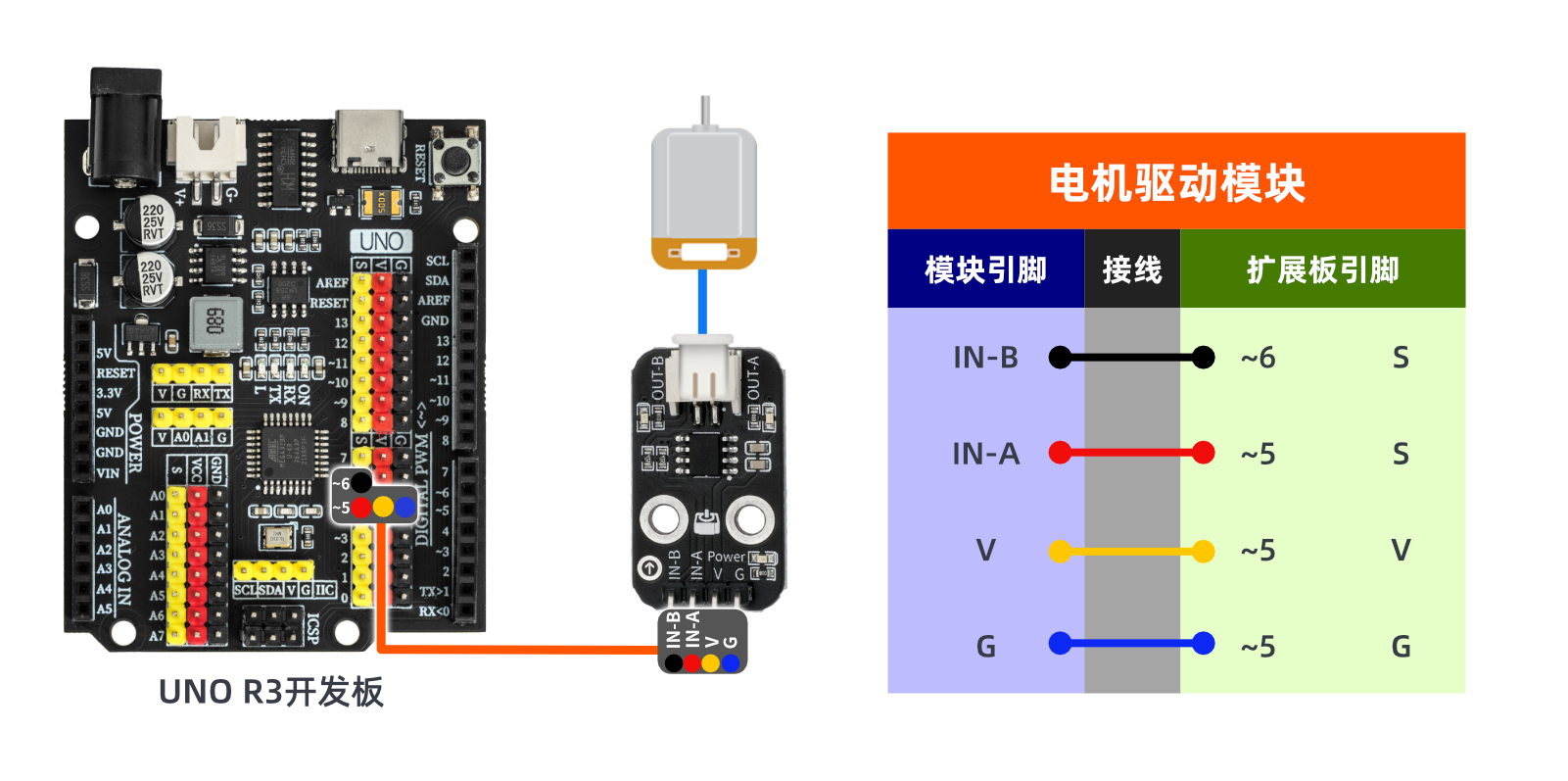

电路接线图:

Micropython环境搭建
准备配件:
电路接线图:
视频教程:点击查看

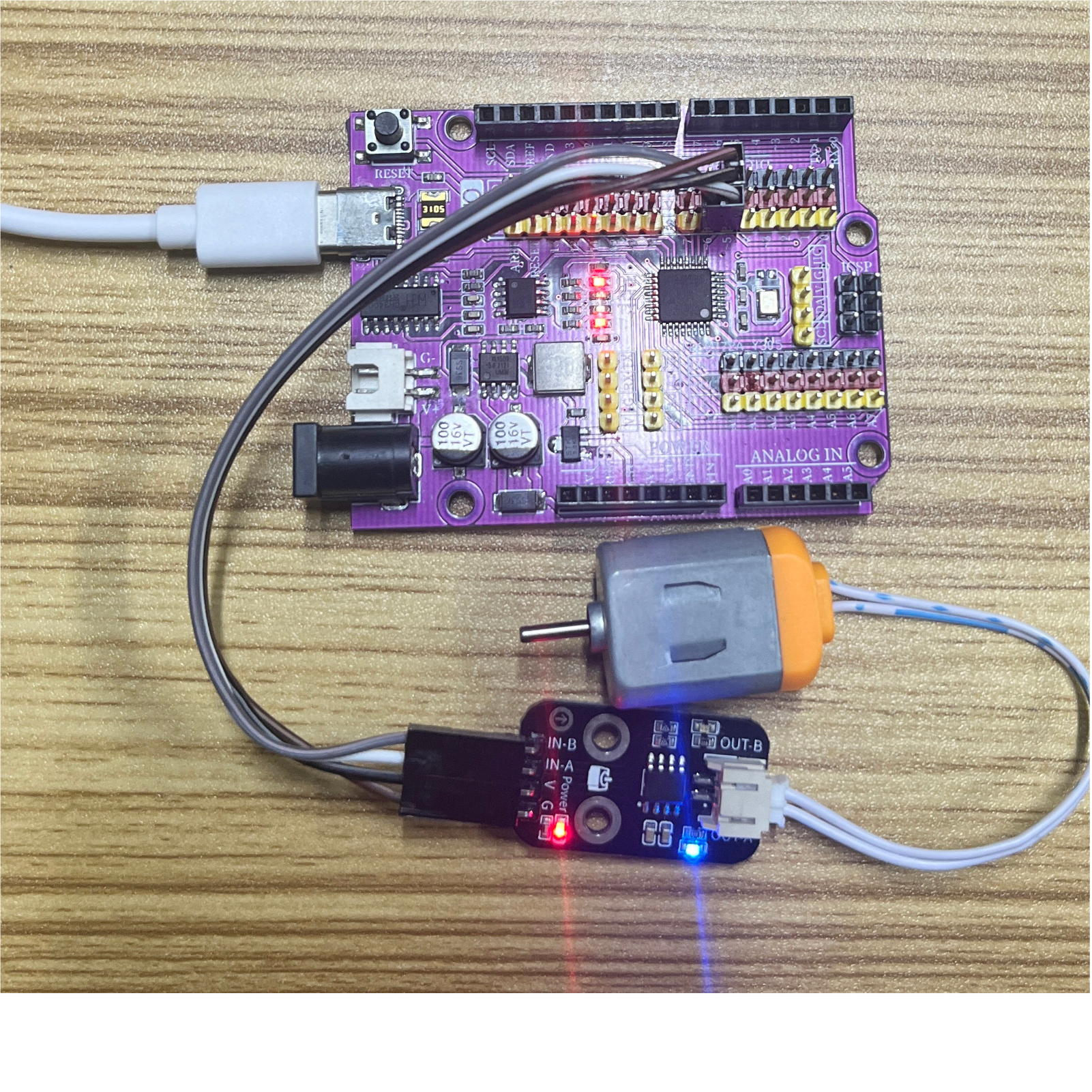

将器件连接好线之后,上传程序到Arduino UNO 开发板之后,将会发现电机会根据程序先设定转2秒停2秒一直循环。现在您一定已经掌握了直流电机的基本理论和编程。你不仅可以让它前进和后退,还可以调节它的速度。此外,您可以使用所学的知识做更多很棒的应用程序。
