RFID-RC522射频IC卡感应模块
1、介绍 点这里回到目录
非接触式IC卡又称射频卡，由IC芯片、感应天线组成，封装在一个标准的PVC卡片内，芯片及天线无任何外露部分。是世界上最近几年发展起来的一项新技术，它成功的将射频识别技术和IC卡技术结合起来，结束了无源（卡中无电源）和免接触这一难题，是电子器件领域的一大突破。卡片在一定距离范围(通常为5—10cm)靠近读写器表面，通过无线电波的传递来完成数据的读写操作。工作原理：射频读写器向IC卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，这样在电磁波激励下，LC谐振电路产生共振，从而使电容内有了电荷；在这个电荷的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内存储，当所积累的电荷达到2V时，此电容可作为电源为其它电路提供工作电压，将卡内数据发射出去或接受读写器的数据。
发射原理：非接触性IC卡与读卡器之间通过无线电波来完成读写操作。二者之间的通讯频率为13.56MHZ。非接触性IC卡本身是无源卡，当读写器对卡进行读写操作时，读写器发出的信号由两部分叠加组成:一部分是电源信号，该信号由卡接收后，与本身的L/C产生一个瞬间能量来供给芯片工作。另一部分则是指令和数据信号，指挥芯片完成数据的读取、修改、储存等，并返回信号给读写器,完成一次读写操作。读写器则一般由单片机，专用智能模块和天线组成，并配有与PC的通讯接口，打印口，I/O口等，以便应用于不同的领域。

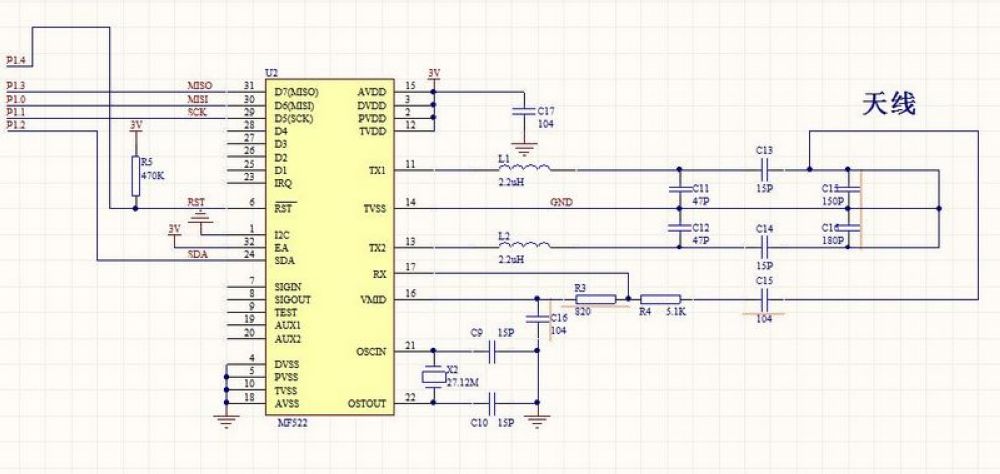

2、原理图 点这里回到目录
3、模块参数 点这里回到目录
| 引脚名称 | 描述 |
|---|---|
| SDA | 串行数据线 |
| SCK | 连接MCU的SCK信号 |
| MOSI | MCU输出，RC522接收 |
| IRQ | 中断请求输出 |
| GND | 接地 |
| PST | 复位 |
| 3.3V | 工作电压 |
-
供电电压：3.3V
-
连接方式：2.54mm排针
-
安装方式：螺丝固定

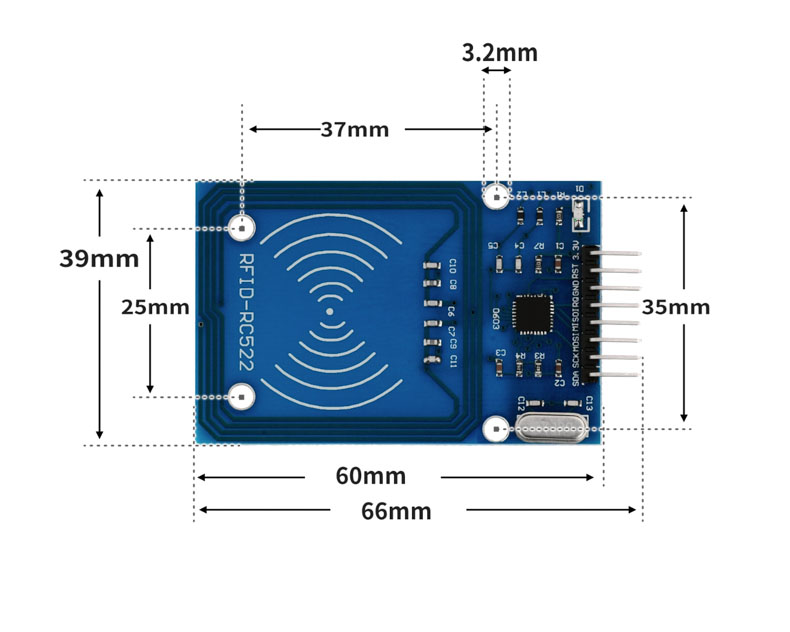

4、电路板尺寸 点这里回到目录
5、示例程序代码 点这里回到目录
使用前先安装arduino库：库下载（不会使用库文件的参考这里）
Arduino UNO 示例（适用于Mixly IDE、Arduino IDE）：代码下载
#include <SPI.h>
#include <MFRC522.h>
#include <Servo.h>
String card[]={"83a08a34","83db1c13"};
String name[]={"YOU","I"};
MFRC522 rfid(10, 9);
String RFID_CardUID;
Servo servo_3;
String MFRC522_ReadCardUID(MFRC522 *_name){
String _CardUID = "";
for (byte _i = 0; _i < _name->uid.size; _i++){
if(_name->uid.uidByte[_i] < 0x10)
_CardUID += "0";
_CardUID += String(_name->uid.uidByte[_i], HEX);
}
return _CardUID;
}
boolean MFRC522_IsNewCard(MFRC522 *_name){
if(!_name->PICC_IsNewCardPresent())
return false;
if(!_name->PICC_ReadCardSerial())
return false;
return true;
}
void setup(){
Serial.begin(9600);
SPI.begin();
rfid.PCD_Init();
RFID_CardUID = "";
servo_3.attach(3);
Serial.println("读取RFID卡号测试");
servo_3.write(90);
delay(10);
}
void loop(){
if(MFRC522_IsNewCard(&rfid)){
RFID_CardUID = MFRC522_ReadCardUID(&rfid);
Serial.println(String("Card UID：") + String(RFID_CardUID));
for (int i = (0); i <= (sizeof(card)/sizeof(card[0])); i = i + (1)) {
if (RFID_CardUID == card[i]) {
Serial.println(name[i]);
servo_3.write(179);
delay(2000);
}
servo_3.write(90);
delay(10);
}
rfid.PICC_HaltA();
rfid.PCD_StopCrypto1();
}
delay(10);
}
示例程序（ESP32开发板—基于Python语言，不能用Arduino IDE上传代码)：
import machine
import rc522
import servo
import time
spi = machine.SoftSPI(baudrate=1000000, sck=machine.Pin(18), mosi=machine.Pin(23), miso=machine.Pin(19))
ysensor = rc522.RC522(spi,5)
while True:
print(('卡片编号：' + str(ysensor.read_card(0, x="id"))))
while ysensor.read_card(0, x="id"):
servo.servo180_angle(2,0)
time.sleep(3)
servo.servo180_angle(2,180)
time.sleep_ms(300)

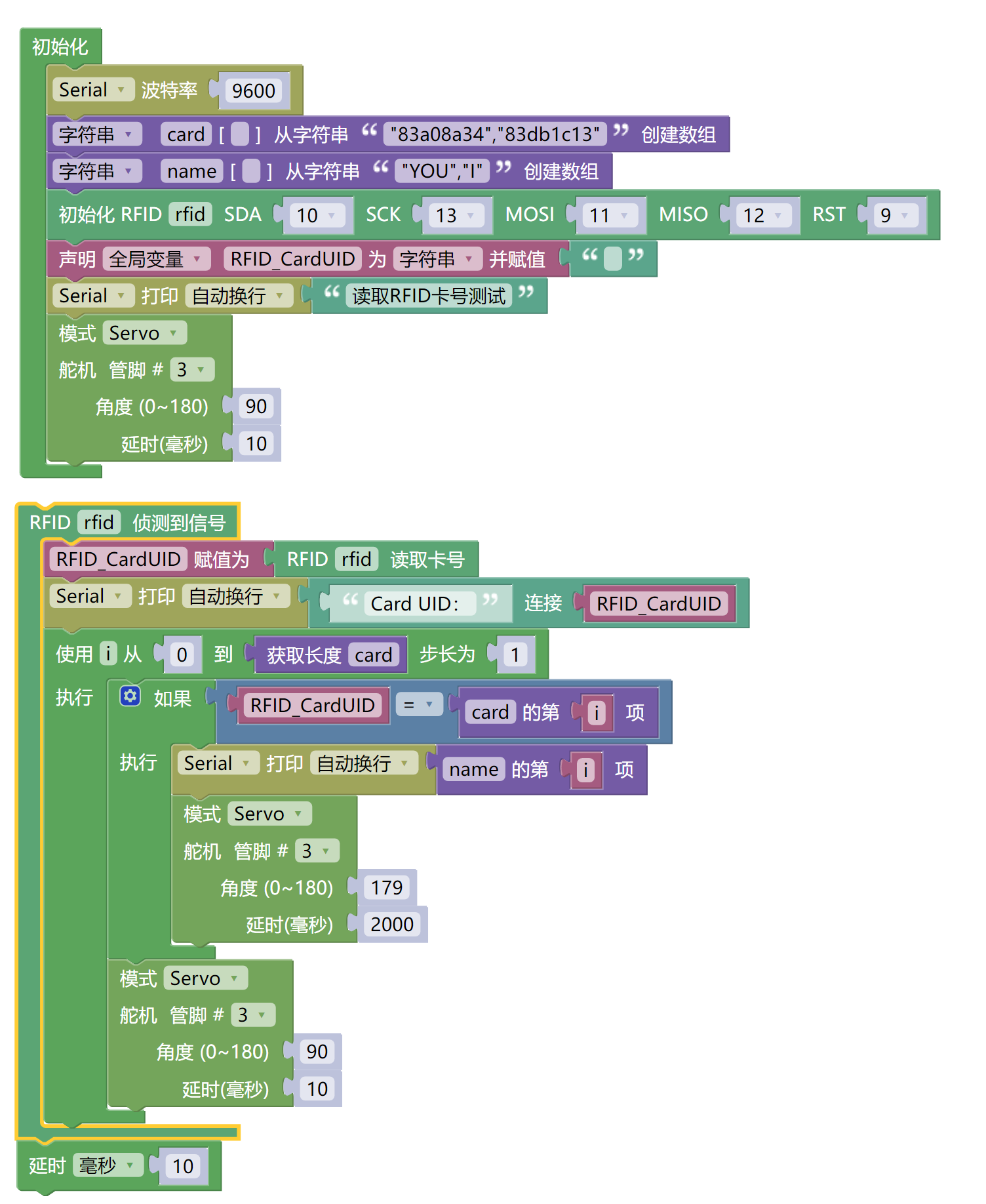

6、米思齐 Mixly 示例程序（图形化语言） 点这里回到目录
示例程序(UNO开发板)：点击下载
示例程序(ESP32开发板)：点击下载
7、测试环境搭建 点这里回到目录
Arduino环境搭建
准备配件：
- UNO-R3 开发板*1
- UNO-R3 P 扩展板
- USB type-c 数据线 *1
- RFID-RC522射频IC卡感应模块*1
- 空白卡*1
- 异形卡*1
- 9g舵机*1
- 1P母对母杜邦线 *7条 或 7P母对母杜邦线 *1条

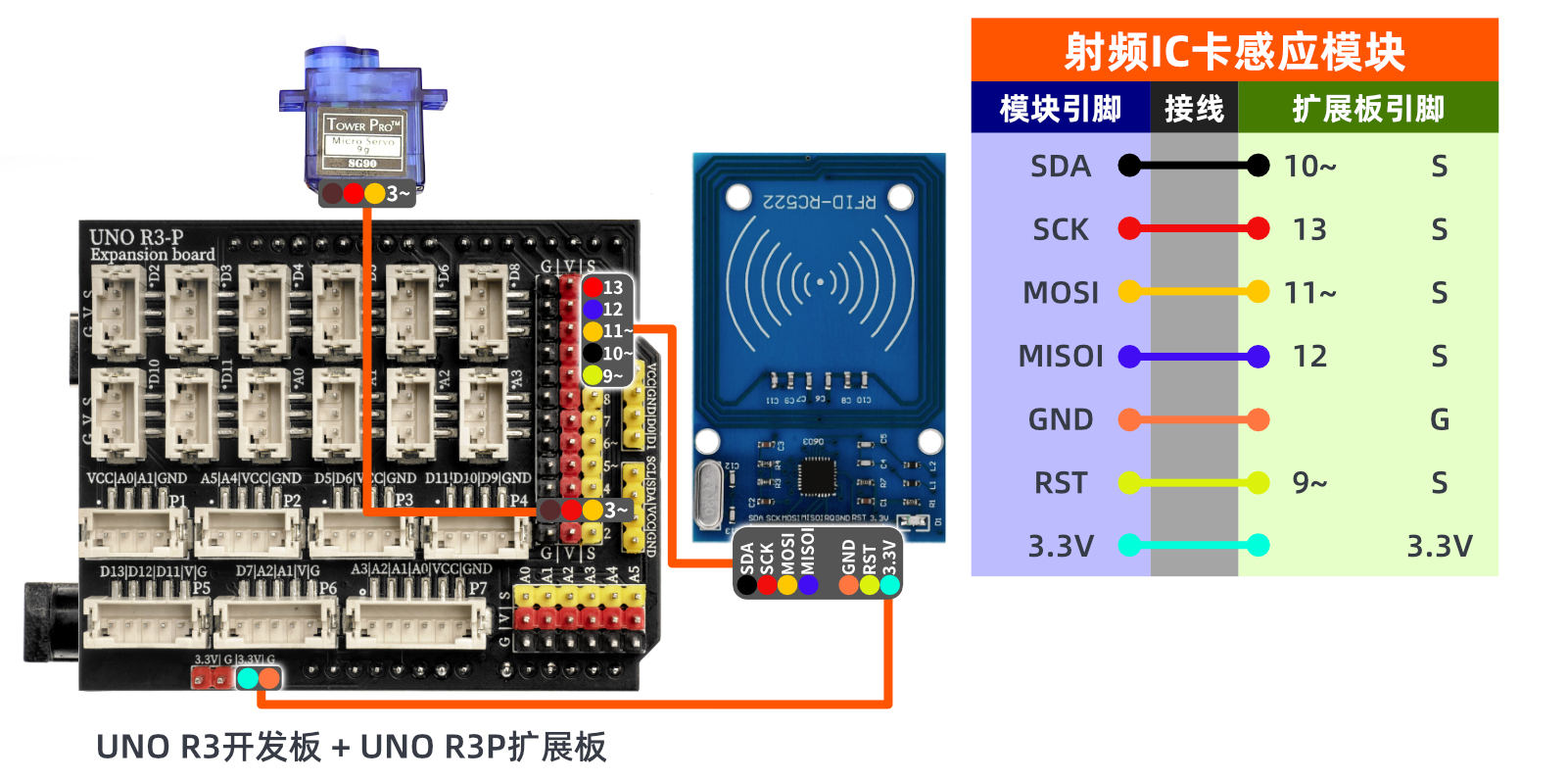

电路接线图：
Micropython环境搭建
准备配件：

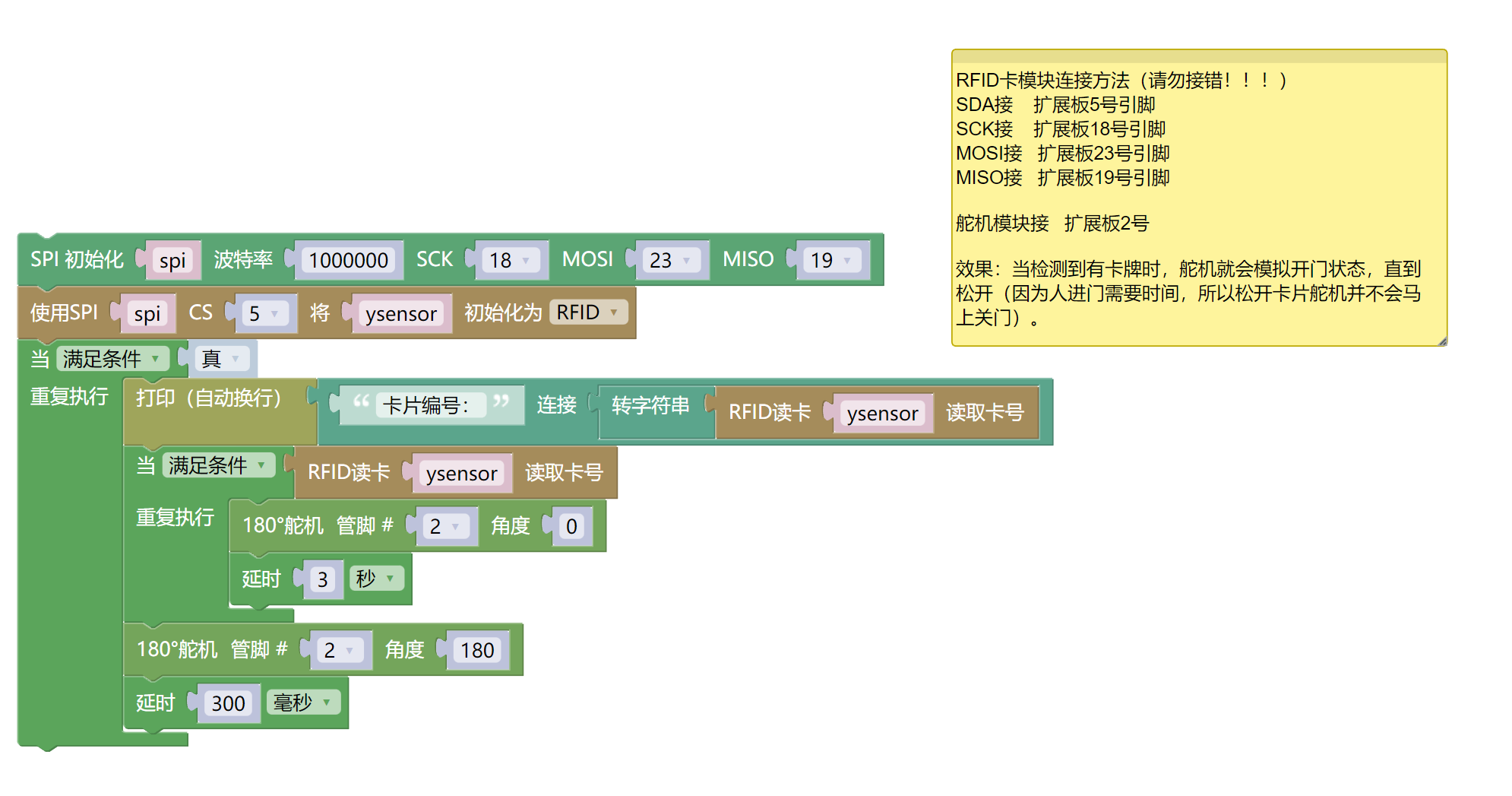

电路接线图：
8、视频教程 点这里回到目录
视频教程：点击查看
9、测试结论 点这里回到目录

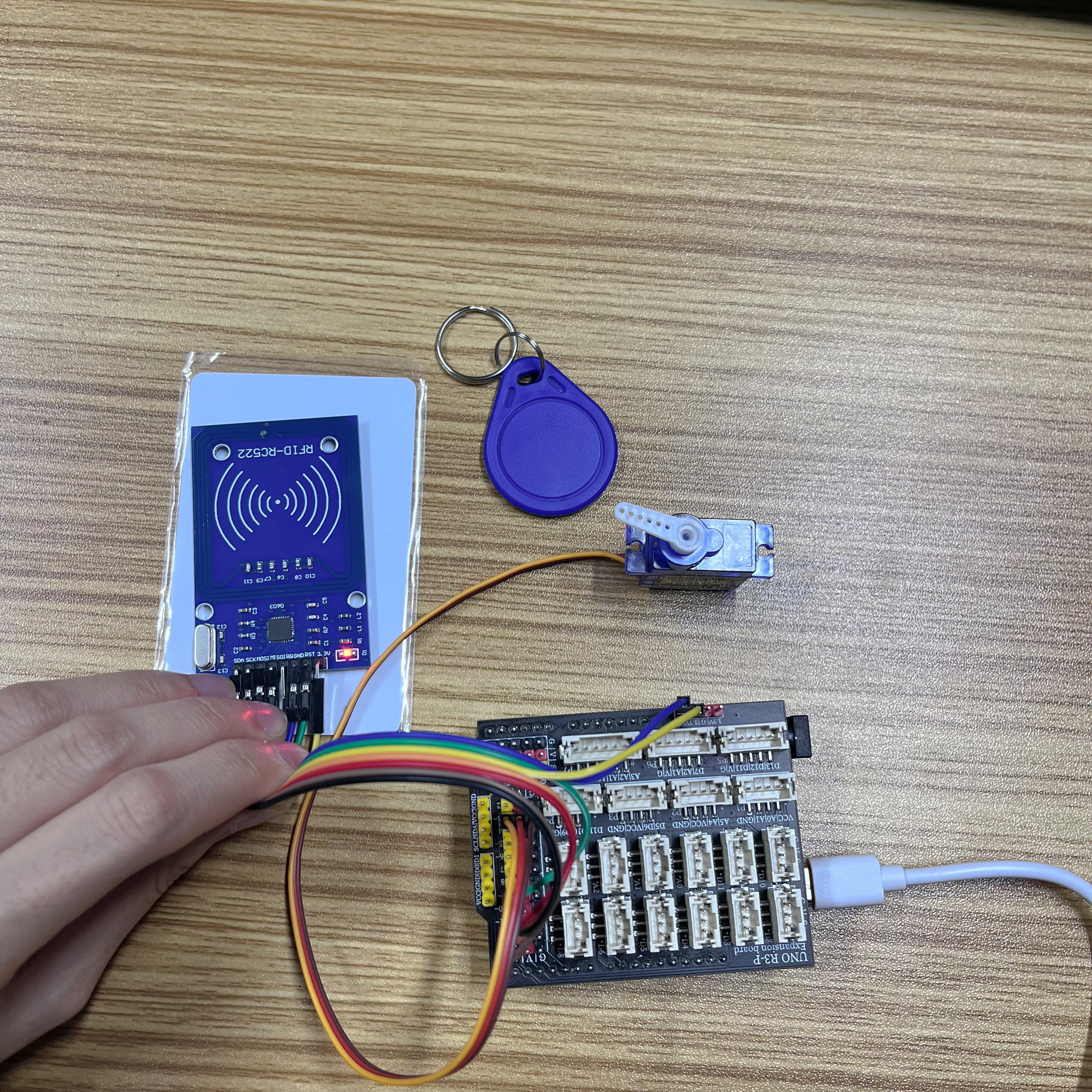

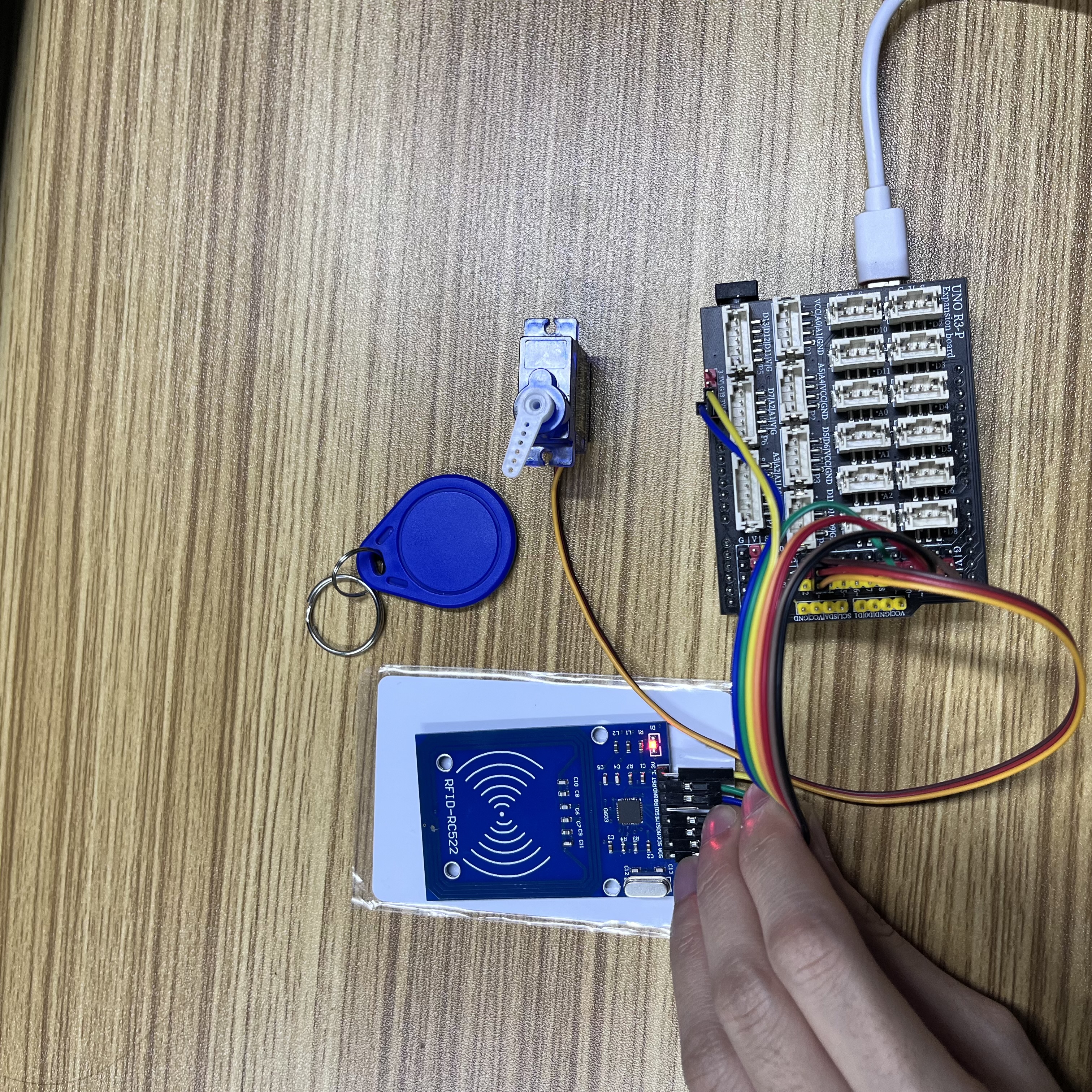

将器件连接好线之后，将上述程序烧录到 Arduino UNO 开发板之后，刷卡后舵机会旋转模拟开门和关门
